Заклепувальний кріпильний засіб з головкою (варіанти)

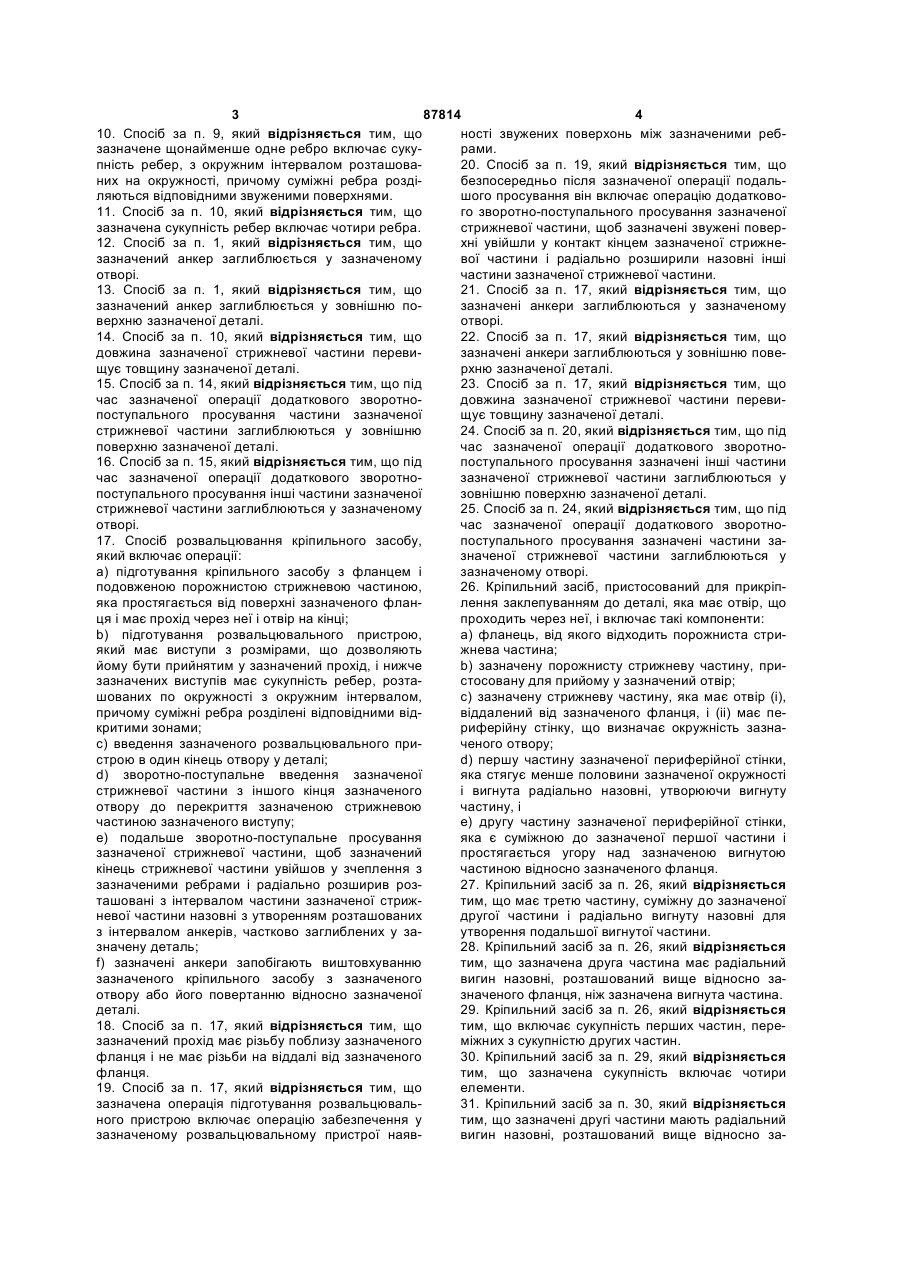

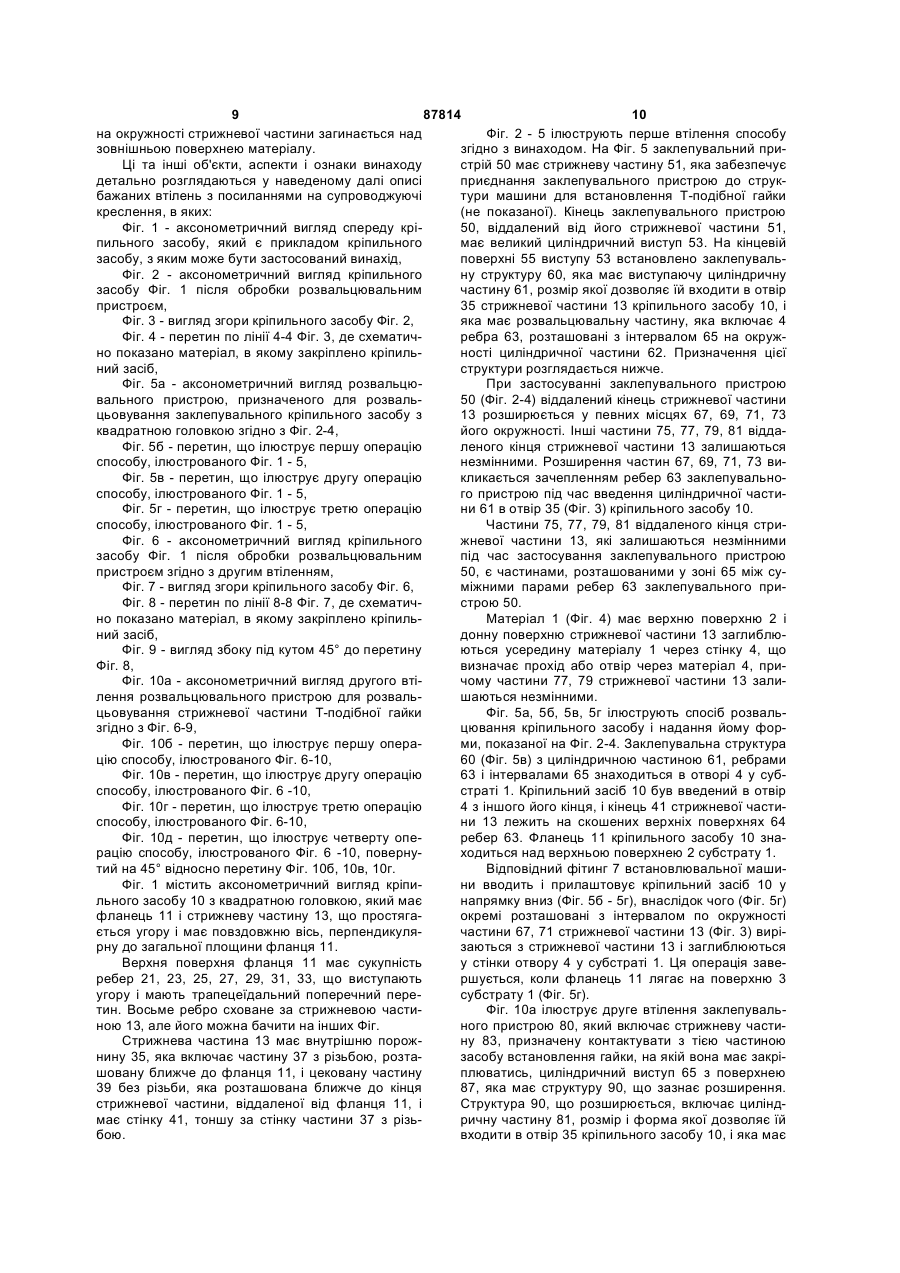

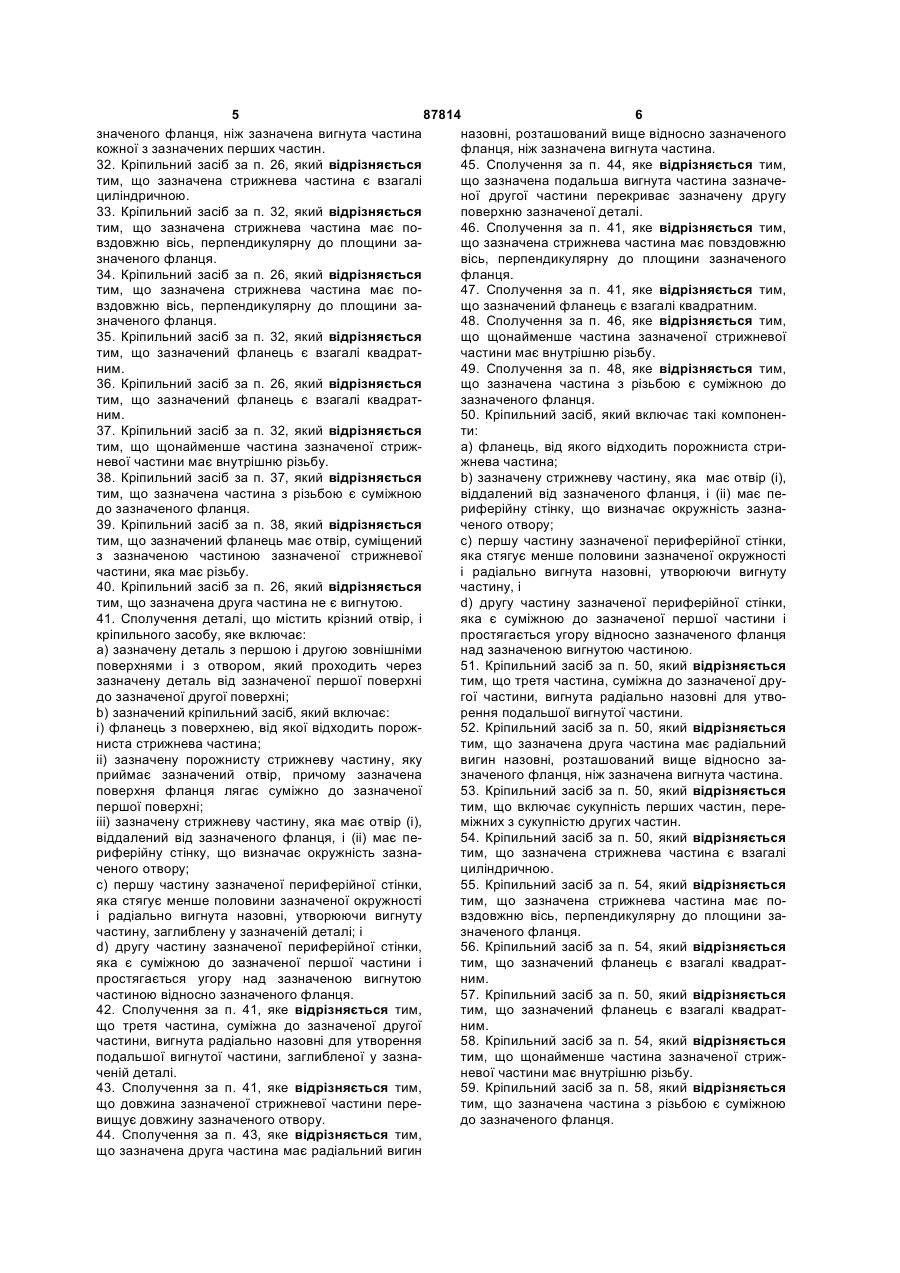

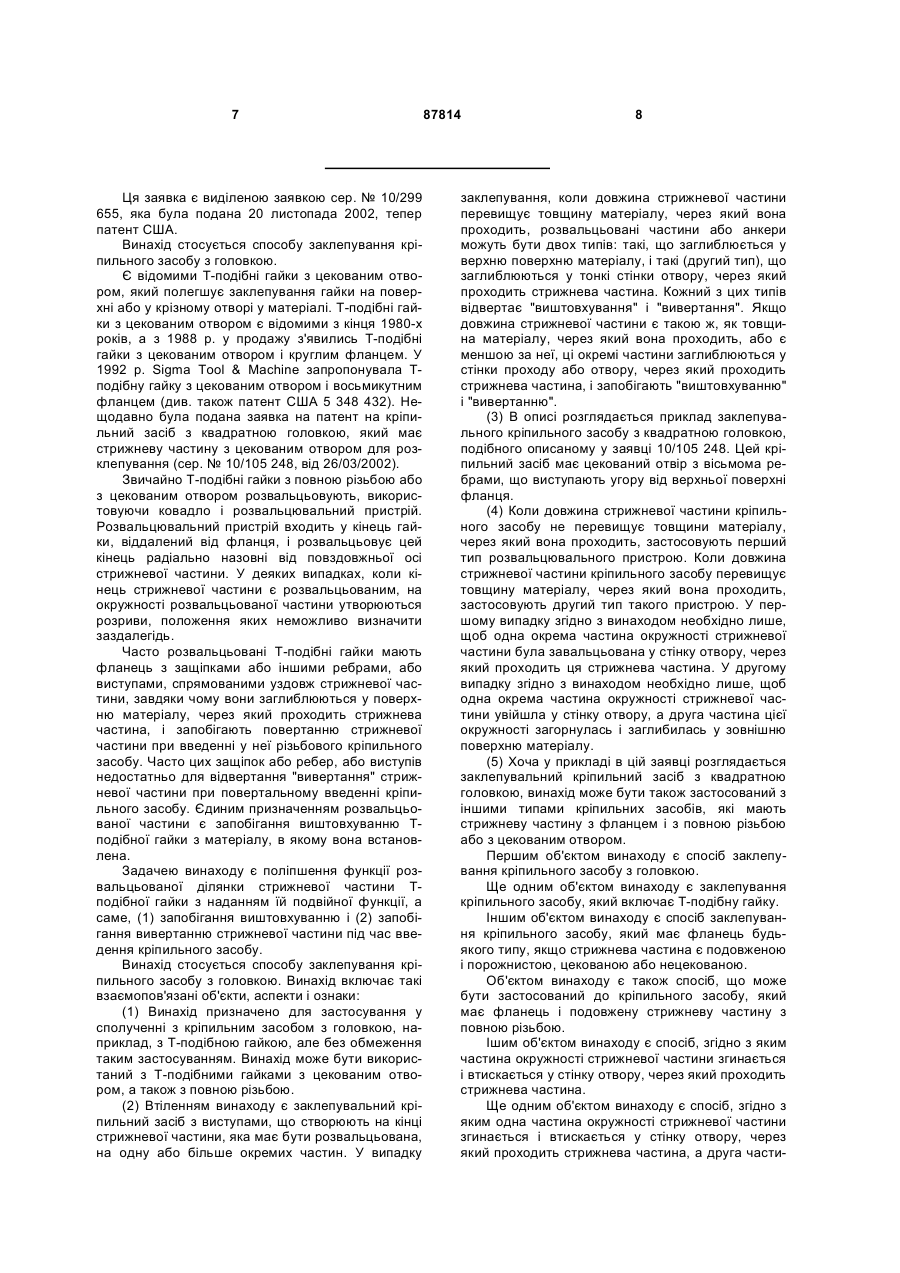

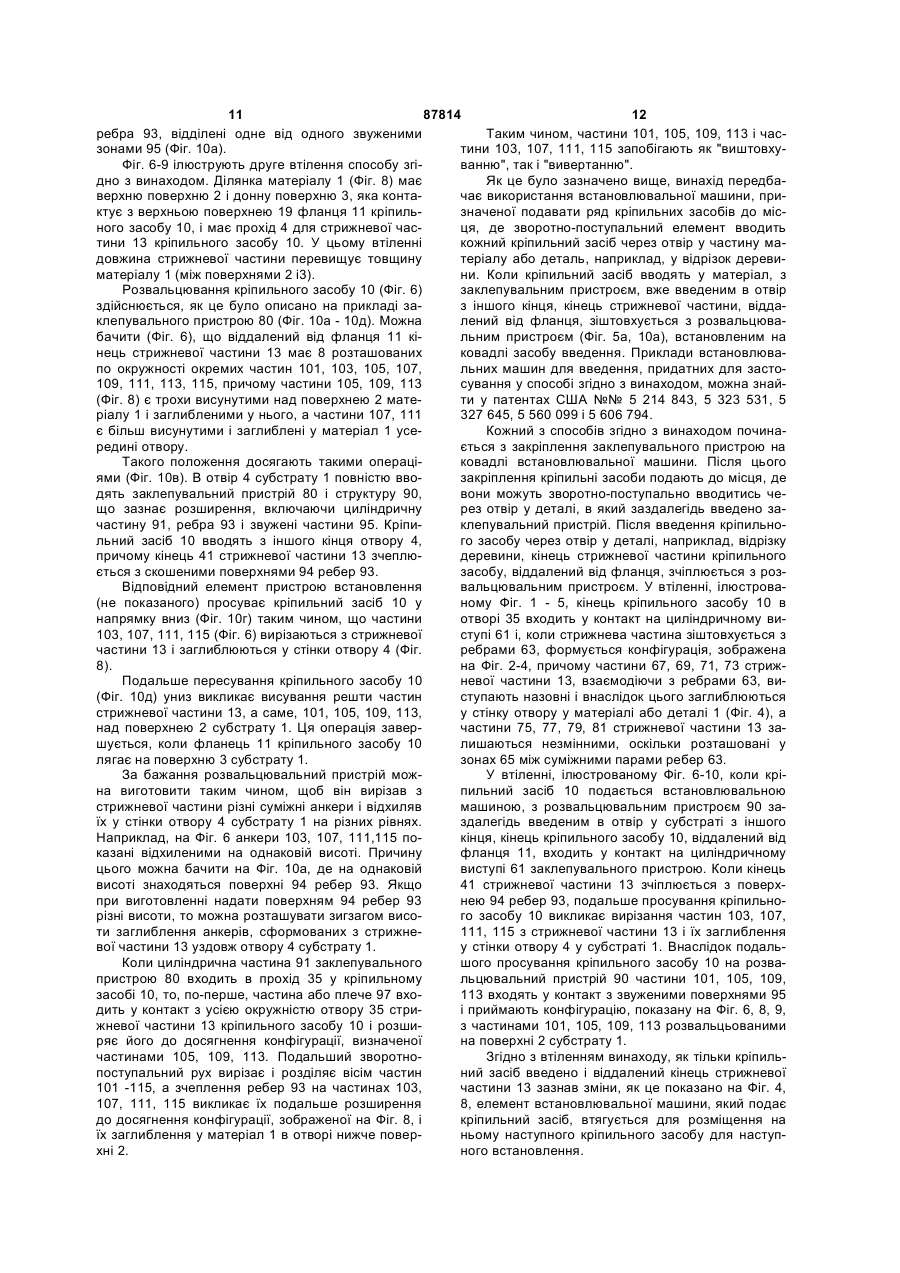

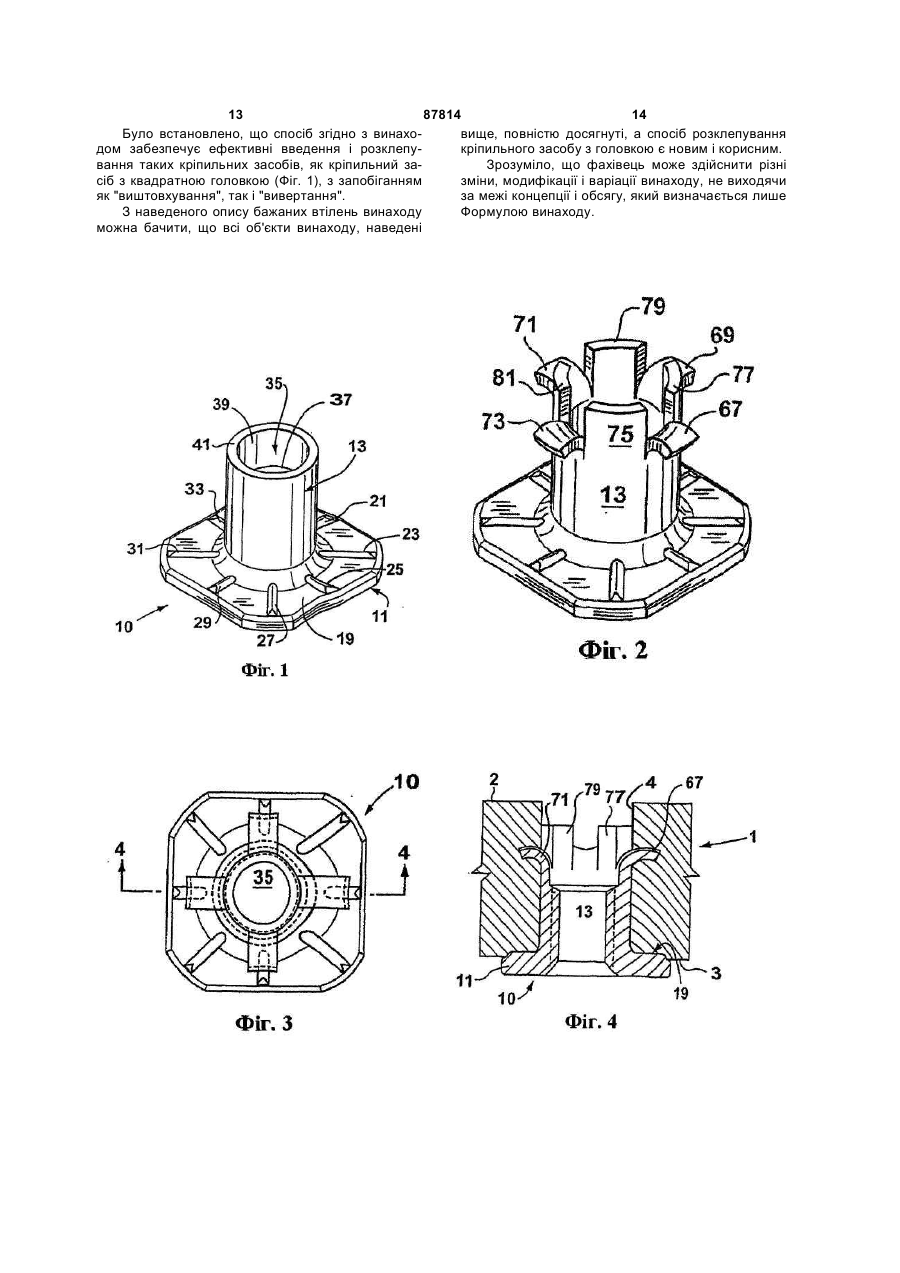

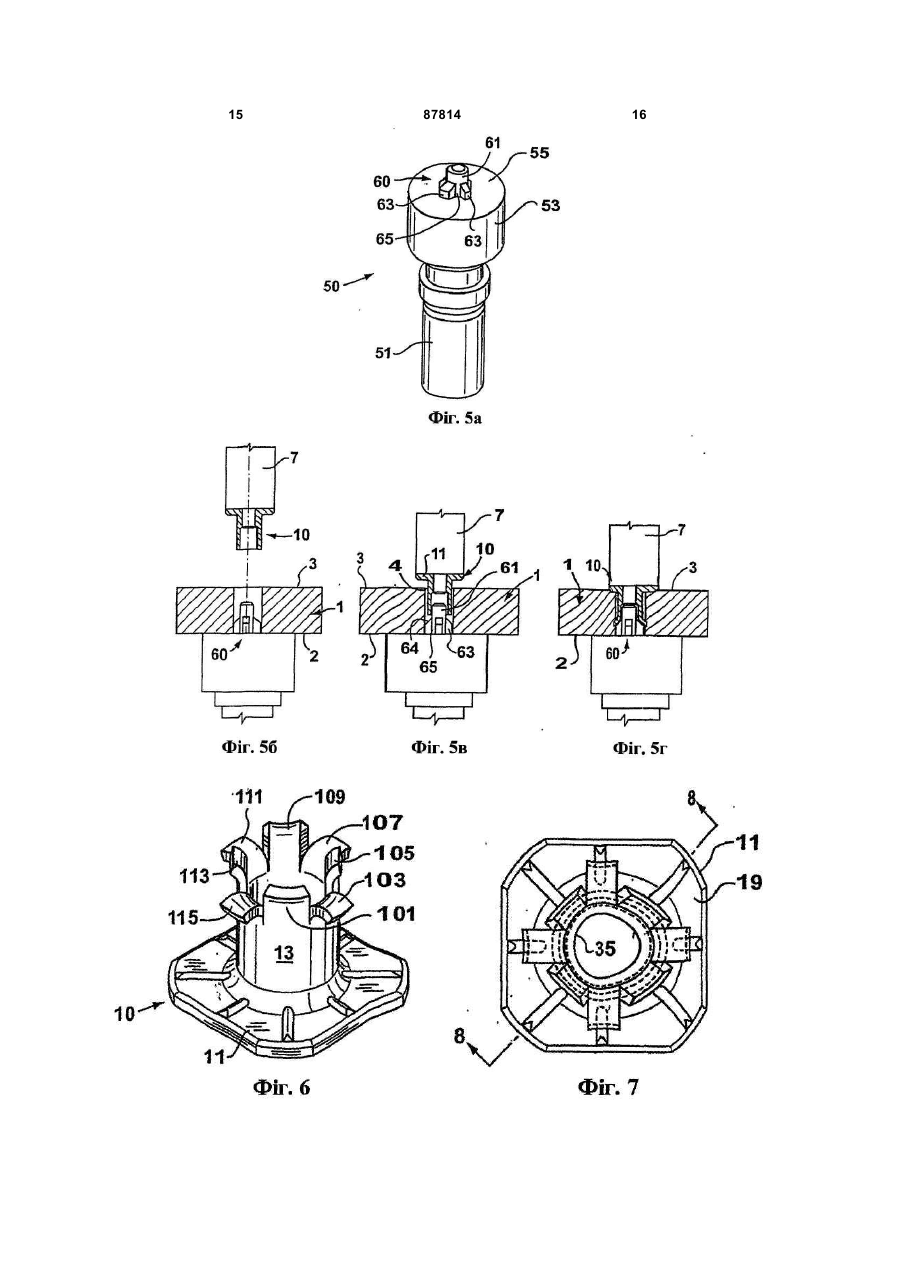

1. Спосіб розвальцювання кріпильного засобу, який включає операції: a) підготування кріпильного засобу з фланцем і подовженою порожнистою стрижневою частиною, яка простягається від поверхні зазначеного фланця і має прохід через неї і отвір на кінці; b) підготування розвальцювального пристрою, який має виступи з розмірами, що дозволяють йому бути прийнятим у зазначений прохід, і нижче зазначених виступів має щонайменше одне ребро, яке подовжується приблизно на частину окружності зазначеного виступу, і має відкриту зону, суміжну до зазначеного ребра; c) введення зазначеного розвальцювального пристрою в отвір у деталі; d) зворотно-поступальне введення зазначеної стрижневої частини до перекриття зазначеним кінцем зазначеної стрижневої частини зазначеного виступу; e) подальше зворотно-поступальне просування зазначеної стрижневої частини, щоб зазначений кінець стрижневої частини увійшов у зчеплення з зазначеним ребром, а зазначене ребро радіально розширяло частину зазначеної стрижневої частини 2 (19) 1 3 87814 4 10. Спосіб за п. 9, який відрізняється тим, що ності звужених поверхонь між зазначеними ребзазначене щонайменше одне ребро включає сукурами. пність ребер, з окружним інтервалом розташова20. Спосіб за п. 19, який відрізняється тим, що них на окружності, причому суміжні ребра роздібезпосередньо після зазначеної операції подальляються відповідними звуженими поверхнями. шого просування він включає операцію додатково11. Спосіб за п. 10, який відрізняється тим, що го зворотно-поступального просування зазначеної зазначена сукупність ребер включає чотири ребра. стрижневої частини, щоб зазначені звужені повер12. Спосіб за п. 1, який відрізняється тим, що хні увійшли у контакт кінцем зазначеної стрижнезазначений анкер заглиблюється у зазначеному вої частини і радіально розширили назовні інші отворі. частини зазначеної стрижневої частини. 13. Спосіб за п. 1, який відрізняється тим, що 21. Спосіб за п. 17, який відрізняється тим, що зазначений анкер заглиблюється у зовнішню позазначені анкери заглиблюються у зазначеному верхню зазначеної деталі. отворі. 14. Спосіб за п. 10, який відрізняється тим, що 22. Спосіб за п. 17, який відрізняється тим, що довжина зазначеної стрижневої частини перевизазначені анкери заглиблюються у зовнішню повещує товщину зазначеної деталі. рхню зазначеної деталі. 15. Спосіб за п. 14, який відрізняється тим, що під 23. Спосіб за п. 17, який відрізняється тим, що час зазначеної операції додаткового зворотнодовжина зазначеної стрижневої частини перевипоступального просування частини зазначеної щує товщину зазначеної деталі. стрижневої частини заглиблюються у зовнішню 24. Спосіб за п. 20, який відрізняється тим, що під поверхню зазначеної деталі. час зазначеної операції додаткового зворотно16. Спосіб за п. 15, який відрізняється тим, що під поступального просування зазначені інші частини час зазначеної операції додаткового зворотнозазначеної стрижневої частини заглиблюються у поступального просування інші частини зазначеної зовнішню поверхню зазначеної деталі. стрижневої частини заглиблюються у зазначеному 25. Спосіб за п. 24, який відрізняється тим, що під отворі. час зазначеної операції додаткового зворотно17. Спосіб розвальцювання кріпильного засобу, поступального просування зазначені частини заякий включає операції: значеної стрижневої частини заглиблюються у a) підготування кріпильного засобу з фланцем і зазначеному отворі. подовженою порожнистою стрижневою частиною, 26. Кріпильний засіб, пристосований для прикріпяка простягається від поверхні зазначеного фланлення заклепуванням до деталі, яка має отвір, що ця і має прохід через неї і отвір на кінці; проходить через неї, і включає такі компоненти: b) підготування розвальцювального пристрою, a) фланець, від якого відходить порожниста стриякий має виступи з розмірами, що дозволяють жнева частина; йому бути прийнятим у зазначений прохід, і нижче b) зазначену порожнисту стрижневу частину, призазначених виступів має сукупність ребер, розтастосовану для прийому у зазначений отвір; шованих по окружності з окружним інтервалом, c) зазначену стрижневу частину, яка має отвір (і), причому суміжні ребра розділені відповідними відвіддалений від зазначеного фланця, і (іі) має пекритими зонами; риферійну стінку, що визначає окружність зазнаc) введення зазначеного розвальцювального приченого отвору; строю в один кінець отвору у деталі; d) першу частину зазначеної периферійної стінки, d) зворотно-поступальне введення зазначеної яка стягує менше половини зазначеної окружності стрижневої частини з іншого кінця зазначеного і вигнута радіально назовні, утворюючи вигнуту отвору до перекриття зазначеною стрижневою частину, і частиною зазначеного виступу; e) другу частину зазначеної периферійної стінки, e) подальше зворотно-поступальне просування яка є суміжною до зазначеної першої частини і зазначеної стрижневої частини, щоб зазначений простягається угору над зазначеною вигнутою кінець стрижневої частини увійшов у зчеплення з частиною відносно зазначеного фланця. зазначеними ребрами і радіально розширив роз27. Кріпильний засіб за п. 26, який відрізняється ташовані з інтервалом частини зазначеної стрижтим, що має третю частину, суміжну до зазначеної невої частини назовні з утворенням розташованих другої частини і радіально вигнуту назовні для з інтервалом анкерів, частково заглиблених у заутворення подальшої вигнутої частини. значену деталь; 28. Кріпильний засіб за п. 26, який відрізняється f) зазначені анкери запобігають виштовхуванню тим, що зазначена друга частина має радіальний зазначеного кріпильного засобу з зазначеного вигин назовні, розташований вище відносно заотвору або його повертанню відносно зазначеної значеного фланця, ніж зазначена вигнута частина. деталі. 29. Кріпильний засіб за п. 26, який відрізняється 18. Спосіб за п. 17, який відрізняється тим, що тим, що включає сукупність перших частин, перезазначений прохід має різьбу поблизу зазначеного міжних з сукупністю других частин. фланця і не має різьби на віддалі від зазначеного 30. Кріпильний засіб за п. 29, який відрізняється фланця. тим, що зазначена сукупність включає чотири 19. Спосіб за п. 17, який відрізняється тим, що елементи. зазначена операція підготування розвальцюваль31. Кріпильний засіб за п. 30, який відрізняється ного пристрою включає операцію забезпечення у тим, що зазначені другі частини мають радіальний зазначеному розвальцювальному пристрої наяввигин назовні, розташований вище відносно за 5 87814 6 значеного фланця, ніж зазначена вигнута частина назовні, розташований вище відносно зазначеного кожної з зазначених перших частин. фланця, ніж зазначена вигнута частина. 32. Кріпильний засіб за п. 26, який відрізняється 45. Сполучення за п. 44, яке відрізняється тим, тим, що зазначена стрижнева частина є взагалі що зазначена подальша вигнута частина зазначециліндричною. ної другої частини перекриває зазначену другу 33. Кріпильний засіб за п. 32, який відрізняється поверхню зазначеної деталі. тим, що зазначена стрижнева частина має по46. Сполучення за п. 41, яке відрізняється тим, вздовжню вісь, перпендикулярну до площини защо зазначена стрижнева частина має повздовжню значеного фланця. вісь, перпендикулярну до площини зазначеного 34. Кріпильний засіб за п. 26, який відрізняється фланця. тим, що зазначена стрижнева частина має по47. Сполучення за п. 41, яке відрізняється тим, вздовжню вісь, перпендикулярну до площини защо зазначений фланець є взагалі квадратним. значеного фланця. 48. Сполучення за п. 46, яке відрізняється тим, 35. Кріпильний засіб за п. 32, який відрізняється що щонайменше частина зазначеної стрижневої тим, що зазначений фланець є взагалі квадратчастини має внутрішню різьбу. ним. 49. Сполучення за п. 48, яке відрізняється тим, 36. Кріпильний засіб за п. 26, який відрізняється що зазначена частина з різьбою є суміжною до тим, що зазначений фланець є взагалі квадратзазначеного фланця. ним. 50. Кріпильний засіб, який включає такі компонен37. Кріпильний засіб за п. 32, який відрізняється ти: тим, що щонайменше частина зазначеної стрижa) фланець, від якого відходить порожниста стриневої частини має внутрішню різьбу. жнева частина; 38. Кріпильний засіб за п. 37, який відрізняється b) зазначену стрижневу частину, яка має отвір (і), тим, що зазначена частина з різьбою є суміжною віддалений від зазначеного фланця, і (іі) має педо зазначеного фланця. риферійну стінку, що визначає окружність зазна39. Кріпильний засіб за п. 38, який відрізняється ченого отвору; тим, що зазначений фланець має отвір, суміщений c) першу частину зазначеної периферійної стінки, з зазначеною частиною зазначеної стрижневої яка стягує менше половини зазначеної окружності частини, яка має різьбу. і радіально вигнута назовні, утворюючи вигнуту 40. Кріпильний засіб за п. 26, який відрізняється частину, і тим, що зазначена друга частина не є вигнутою. d) другу частину зазначеної периферійної стінки, 41. Сполучення деталі, що містить крізний отвір, і яка є суміжною до зазначеної першої частини і кріпильного засобу, яке включає: простягається угору відносно зазначеного фланця a) зазначену деталь з першою і другою зовнішніми над зазначеною вигнутою частиною. поверхнями і з отвором, який проходить через 51. Кріпильний засіб за п. 50, який відрізняється зазначену деталь від зазначеної першої поверхні тим, що третя частина, суміжна до зазначеної друдо зазначеної другої поверхні; гої частини, вигнута радіально назовні для утвоb) зазначений кріпильний засіб, який включає: рення подальшої вигнутої частини. і) фланець з поверхнею, від якої відходить порож52. Кріпильний засіб за п. 50, який відрізняється ниста стрижнева частина; тим, що зазначена друга частина має радіальний іі) зазначену порожнисту стрижневу частину, яку вигин назовні, розташований вище відносно заприймає зазначений отвір, причому зазначена значеного фланця, ніж зазначена вигнута частина. поверхня фланця лягає суміжно до зазначеної 53. Кріпильний засіб за п. 50, який відрізняється першої поверхні; тим, що включає сукупність перших частин, переііі) зазначену стрижневу частину, яка має отвір (і), міжних з сукупністю других частин. віддалений від зазначеного фланця, і (іі) має пе54. Кріпильний засіб за п. 50, який відрізняється риферійну стінку, що визначає окружність зазнатим, що зазначена стрижнева частина є взагалі ченого отвору; циліндричною. c) першу частину зазначеної периферійної стінки, 55. Кріпильний засіб за п. 54, який відрізняється яка стягує менше половини зазначеної окружності тим, що зазначена стрижнева частина має поі радіально вигнута назовні, утворюючи вигнуту вздовжню вісь, перпендикулярну до площини зачастину, заглиблену у зазначеній деталі; і значеного фланця. d) другу частину зазначеної периферійної стінки, 56. Кріпильний засіб за п. 54, який відрізняється яка є суміжною до зазначеної першої частини і тим, що зазначений фланець є взагалі квадратпростягається угору над зазначеною вигнутою ним. частиною відносно зазначеного фланця. 57. Кріпильний засіб за п. 50, який відрізняється 42. Сполучення за п. 41, яке відрізняється тим, тим, що зазначений фланець є взагалі квадратщо третя частина, суміжна до зазначеної другої ним. частини, вигнута радіально назовні для утворення 58. Кріпильний засіб за п. 54, який відрізняється подальшої вигнутої частини, заглибленої у зазнатим, що щонайменше частина зазначеної стрижченій деталі. невої частини має внутрішню різьбу. 43. Сполучення за п. 41, яке відрізняється тим, 59. Кріпильний засіб за п. 58, який відрізняється що довжина зазначеної стрижневої частини перетим, що зазначена частина з різьбою є суміжною вищує довжину зазначеного отвору. до зазначеного фланця. 44. Сполучення за п. 43, яке відрізняється тим, що зазначена друга частина має радіальний вигин 7 Ця заявка є виділеною заявкою сер. № 10/299 655, яка була подана 20 листопада 2002, тепер патент США. Винахід стосується способу заклепування кріпильного засобу з головкою. Є відомими Т-подібні гайки з цекованим отвором, який полегшує заклепування гайки на поверхні або у крізному отворі у матеріалі. Т-подібні гайки з цекованим отвором є відомими з кінця 1980-х років, а з 1988 р. у продажу з'явились Т-подібні гайки з цекованим отвором і круглим фланцем. У 1992 p. Sigma Tool & Machine запропонувала Тподібну гайку з цекованим отвором і восьмикутним фланцем (див. також патент США 5 348 432). Нещодавно була подана заявка на патент на кріпильний засіб з квадратною головкою, який має стрижневу частину з цекованим отвором для розклепування (сер. № 10/105 248, від 26/03/2002). Звичайно Т-подібні гайки з повною різьбою або з цекованим отвором розвальцьовують, використовуючи ковадло і розвальцювальний пристрій. Розвальцювальний пристрій входить у кінець гайки, віддалений від фланця, і розвальцьовує цей кінець радіально назовні від повздовжньої осі стрижневої частини. У деяких випадках, коли кінець стрижневої частини є розвальцьованим, на окружності розвальцьованої частини утворюються розриви, положення яких неможливо визначити заздалегідь. Часто розвальцьовані Т-подібні гайки мають фланець з защіпками або іншими ребрами, або виступами, спрямованими уздовж стрижневої частини, завдяки чому вони заглиблюються у поверхню матеріалу, через який проходить стрижнева частина, і запобігають повертанню стрижневої частини при введенні у неї різьбового кріпильного засобу. Часто цих защіпок або ребер, або виступів недостатньо для відвертання "вивертання" стрижневої частини при повертальному введенні кріпильного засобу. Єдиним призначенням розвальцьованої частини є запобігання виштовхуванню Тподібної гайки з матеріалу, в якому вона встановлена. Задачею винаходу є поліпшення функції розвальцьованої ділянки стрижневої частини Тподібної гайки з наданням їй подвійної функції, а саме, (1) запобігання виштовхуванню і (2) запобігання вивертанню стрижневої частини під час введення кріпильного засобу. Винахід стосується способу заклепування кріпильного засобу з головкою. Винахід включає такі взаємопов'язані об'єкти, аспекти і ознаки: (1) Винахід призначено для застосування у сполученні з кріпильним засобом з головкою, наприклад, з Т-подібною гайкою, але без обмеження таким застосуванням. Винахід може бути використаний з Т-подібними гайками з цекованим отвором, а також з повною різьбою. (2) Втіленням винаходу є заклепувальний кріпильний засіб з виступами, що створюють на кінці стрижневої частини, яка має бути розвальцьована, на одну або більше окремих частин. У випадку 87814 8 заклепування, коли довжина стрижневої частини перевищує товщину матеріалу, через який вона проходить, розвальцьовані частини або анкери можуть бути двох типів: такі, що заглиблюється у верхню поверхню матеріалу, і такі (другий тип), що заглиблюються у тонкі стінки отвору, через який проходить стрижнева частина. Кожний з цих типів відвертає "виштовхування" і "вивертання". Якщо довжина стрижневої частини є такою ж, як товщина матеріалу, через який вона проходить, або є меншою за неї, ці окремі частини заглиблюються у стінки проходу або отвору, через який проходить стрижнева частина, і запобігають "виштовхуванню" і "вивертанню". (3) В описі розглядається приклад заклепувального кріпильного засобу з квадратною головкою, подібного описаному у заявці 10/105 248. Цей кріпильний засіб має цекований отвір з вісьмома ребрами, що виступають угору від верхньої поверхні фланця. (4) Коли довжина стрижневої частини кріпильного засобу не перевищує товщини матеріалу, через який вона проходить, застосовують перший тип розвальцювального пристрою. Коли довжина стрижневої частини кріпильного засобу перевищує товщину матеріалу, через який вона проходить, застосовують другий тип такого пристрою. У першому випадку згідно з винаходом необхідно лише, щоб одна окрема частина окружності стрижневої частини була завальцьована у стінку отвору, через який проходить ця стрижнева частина. У другому випадку згідно з винаходом необхідно лише, щоб одна окрема частина окружності стрижневої частини увійшла у стінку отвору, а друга частина цієї окружності загорнулась і заглибилась у зовнішню поверхню матеріалу. (5) Хоча у прикладі в цій заявці розглядається заклепувальний кріпильний засіб з квадратною головкою, винахід може бути також застосований з іншими типами кріпильних засобів, які мають стрижневу частину з фланцем і з повною різьбою або з цекованим отвором. Першим об'єктом винаходу є спосіб заклепування кріпильного засобу з головкою. Ще одним об'єктом винаходу є заклепування кріпильного засобу, який включає Т-подібну гайку. Іншим об'єктом винаходу є спосіб заклепування кріпильного засобу, який має фланець будьякого типу, якщо стрижнева частина є подовженою і порожнистою, цекованою або нецекованою. Об'єктом винаходу є також спосіб, що може бути застосований до кріпильного засобу, який має фланець і подовжену стрижневу частину з повною різьбою. Ішим об'єктом винаходу є спосіб, згідно з яким частина окружності стрижневої частини згинається і втискається у стінку отвору, через який проходить стрижнева частина. Ще одним об'єктом винаходу є спосіб, згідно з яким одна частина окружності стрижневої частини згинається і втискається у стінку отвору, через який проходить стрижнева частина, а друга части 9 87814 10 на окружності стрижневої частини загинається над Фіг. 2 - 5 ілюструють перше втілення способу зовнішньою поверхнею матеріалу. згідно з винаходом. На Фіг. 5 заклепувальний приЦі та інші об'єкти, аспекти і ознаки винаходу стрій 50 має стрижневу частину 51, яка забезпечує детально розглядаються у наведеному далі описі приєднання заклепувального пристрою до струкбажаних втілень з посиланнями на супроводжуючі тури машини для встановлення Т-подібної гайки креслення, в яких: (не показаної). Кінець заклепувального пристрою Фіг. 1 - аксонометричний вигляд спереду крі50, віддалений від його стрижневої частини 51, пильного засобу, який є прикладом кріпильного має великий циліндричний виступ 53. На кінцевій засобу, з яким може бути застосований винахід, поверхні 55 виступу 53 встановлено заклепувальФіг. 2 - аксонометричний вигляд кріпильного ну структуру 60, яка має виступаючу циліндричну засобу Фіг. 1 після обробки розвальцювальним частину 61, розмір якої дозволяє їй входити в отвір пристроєм, 35 стрижневої частини 13 кріпильного засобу 10, і Фіг. 3 - вигляд згори кріпильного засобу Фіг. 2, яка має розвальцювальну частину, яка включає 4 Фіг. 4 - перетин по лінії 4-4 Фіг. 3, де схематичребра 63, розташовані з інтервалом 65 на окружно показано матеріал, в якому закріплено кріпильності циліндричної частини 62. Призначення цієї ний засіб, структури розглядається нижче. Фіг. 5а - аксонометричний вигляд розвальцюПри застосуванні заклепувального пристрою вального пристрою, призначеного для розваль50 (Фіг. 2-4) віддалений кінець стрижневої частини цьовування заклепувального кріпильного засобу з 13 розширюється у певних місцях 67, 69, 71, 73 квадратною головкою згідно з Фіг. 2-4, його окружності. Інші частини 75, 77, 79, 81 віддаФіг. 5б - перетин, що ілюструє першу операцію леного кінця стрижневої частини 13 залишаються способу, ілюстрованого Фіг. 1 - 5, незмінними. Розширення частин 67, 69, 71, 73 виФіг. 5в - перетин, що ілюструє другу операцію кликається зачепленням ребер 63 заклепувальноспособу, ілюстрованого Фіг. 1 - 5, го пристрою під час введення циліндричної частиФіг. 5г - перетин, що ілюструє третю операцію ни 61 в отвір 35 (Фіг. 3) кріпильного засобу 10. способу, ілюстрованого Фіг. 1 - 5, Частини 75, 77, 79, 81 віддаленого кінця стриФіг. 6 - аксонометричний вигляд кріпильного жневої частини 13, які залишаються незмінними засобу Фіг. 1 після обробки розвальцювальним під час застосування заклепувального пристрою пристроєм згідно з другим втіленням, 50, є частинами, розташованими у зоні 65 між суФіг. 7 - вигляд згори кріпильного засобу Фіг. 6, міжними парами ребер 63 заклепувального приФіг. 8 - перетин по лінії 8-8 Фіг. 7, де схематичстрою 50. но показано матеріал, в якому закріплено кріпильМатеріал 1 (Фіг. 4) має верхню поверхню 2 і ний засіб, донну поверхню стрижневої частини 13 заглиблюФіг. 9 - вигляд збоку під кутом 45° до перетину ються усередину матеріалу 1 через стінку 4, що Фіг. 8, визначає прохід або отвір через матеріал 4, приФіг. 10а - аксонометричний вигляд другого втічому частини 77, 79 стрижневої частини 13 залилення розвальцювального пристрою для розвальшаються незмінними. цьовування стрижневої частини Т-подібної гайки Фіг. 5а, 5б, 5в, 5г ілюструють спосіб розвальзгідно з Фіг. 6-9, цювання кріпильного засобу і надання йому форФіг. 10б - перетин, що ілюструє першу операми, показаної на Фіг. 2-4. Заклепувальна структура цію способу, ілюстрованого Фіг. 6-10, 60 (Фіг. 5в) з циліндричною частиною 61, ребрами Фіг. 10в - перетин, що ілюструє другу операцію 63 і інтервалами 65 знаходиться в отворі 4 у субспособу, ілюстрованого Фіг. 6 -10, страті 1. Кріпильний засіб 10 був введений в отвір Фіг. 10г - перетин, що ілюструє третю операцію 4 з іншого його кінця, і кінець 41 стрижневої частиспособу, ілюстрованого Фіг. 6-10, ни 13 лежить на скошених верхніх поверхнях 64 Фіг. 10д - перетин, що ілюструє четверту оперебер 63. Фланець 11 кріпильного засобу 10 знарацію способу, ілюстрованого Фіг. 6 -10, повернуходиться над верхньою поверхнею 2 субстрату 1. тий на 45° відносно перетину Фіг. 10б, 10в, 10г. Відповідний фітинг 7 встановлювальної машиФіг. 1 містить аксонометричний вигляд кріпини вводить і прилаштовує кріпильний засіб 10 у льного засобу 10 з квадратною головкою, який має напрямку вниз (Фіг. 5б - 5г), внаслідок чого (Фіг. 5г) фланець 11 і стрижневу частину 13, що простягаокремі розташовані з інтервалом по окружності ється угору і має повздовжню вісь, перпендикулячастини 67, 71 стрижневої частини 13 (Фіг. 3) вирірну до загальної площини фланця 11. заються з стрижневої частини 13 і заглиблюються Верхня поверхня фланця 11 має сукупність у стінки отвору 4 у субстраті 1. Ця операція заверебер 21, 23, 25, 27, 29, 31, 33, що виступають ршується, коли фланець 11 лягає на поверхню 3 угору і мають трапецеїдальний поперечний пересубстрату 1 (Фіг. 5г). тин. Восьме ребро сховане за стрижневою частиФіг. 10а ілюструє друге втілення заклепувальною 13, але його можна бачити на інших Фіг. ного пристрою 80, який включає стрижневу частиСтрижнева частина 13 має внутрішню порожну 83, призначену контактувати з тією частиною нину 35, яка включає частину 37 з різьбою, розтазасобу встановлення гайки, на якій вона має закрішовану ближче до фланця 11, і цековану частину плюватись, циліндричний виступ 65 з поверхнею 39 без різьби, яка розташована ближче до кінця 87, яка має структуру 90, що зазнає розширення. стрижневої частини, віддаленої від фланця 11, і Структура 90, що розширюється, включає циліндмає стінку 41, тоншу за стінку частини 37 з різьричну частину 81, розмір і форма якої дозволяє їй бою. входити в отвір 35 кріпильного засобу 10, і яка має 11 87814 12 ребра 93,відділені одне від одного звуженими Таким чином, частини 101, 105, 109, 113 і часзонами 95 (Фіг. 10а). тини 103, 107, 111, 115 запобігають як "виштовхуФіг. 6-9 ілюструють друге втілення способу згіванню", так і "вивертанню". дно з винаходом. Ділянка матеріалу 1 (Фіг. 8) має Як це було зазначено вище, винахід передбаверхню поверхню 2 і донну поверхню 3, яка контачає використання встановлювальної машини, приктує з верхньою поверхнею 19 фланця 11 кріпильзначеної подавати ряд кріпильних засобів до місного засобу 10, і має прохід 4 для стрижневої часця, де зворотно-поступальний елемент вводить тини 13 кріпильного засобу 10. У цьому втіленні кожний кріпильний засіб через отвір у частину мадовжина стрижневої частини перевищує товщину теріалу або деталь, наприклад, у відрізок деревиматеріалу 1 (між поверхнями 2 і3). ни. Коли кріпильний засіб вводять у матеріал, з Розвальцювання кріпильного засобу 10 (Фіг. 6) заклепувальним пристроєм, вже введеним в отвір здійснюється, як це було описано на прикладі заз іншого кінця, кінець стрижневої частини, віддаклепувального пристрою 80 (Фіг. 10а - 10д). Можна лений від фланця, зіштовхується з розвальцювабачити (Фіг. 6), що віддалений від фланця 11 кільним пристроєм (Фіг. 5а, 10а), встановленим на нець стрижневої частини 13 має 8 розташованих ковадлі засобу введення. Приклади встановлювапо окружності окремих частин 101, 103, 105, 107, льних машин для введення, придатних для засто109, 111, 113, 115, причому частини 105, 109, 113 сування у способі згідно з винаходом, можна знай(Фіг. 8) є трохи висунутими над поверхнею 2 матети у патентах США №№ 5 214 843, 5 323 531, 5 ріалу 1 і заглибленими у нього, а частини 107, 111 327 645, 5 560 099 і 5 606 794. є більш висунутими і заглиблені у матеріал 1 усеКожний з способів згідно з винаходом починаредині отвору. ється з закріплення заклепувального пристрою на Такого положення досягають такими операціковадлі встановлювальної машини. Після цього ями (Фіг. 10в). В отвір 4 субстрату 1 повністю ввозакріплення кріпильні засоби подають до місця, де дять заклепувальний пристрій 80 і структуру 90, вони можуть зворотно-поступально вводитись чещо зазнає розширення, включаючи циліндричну рез отвір у деталі, в який заздалегідь введено зачастину 91, ребра 93 і звужені частини 95. Кріпиклепувальний пристрій. Після введення кріпильнольний засіб 10 вводять з іншого кінця отвору 4, го засобу через отвір у деталі, наприклад, відрізку причому кінець 41 стрижневої частини 13 зчеплюдеревини, кінець стрижневої частини кріпильного ється з скошеними поверхнями 94 ребер 93. засобу, віддалений від фланця, зчіплюється з розВідповідний елемент пристрою встановлення вальцювальним пристроєм. У втіленні, ілюстрова(не показаного) просуває кріпильний засіб 10 у ному Фіг. 1 - 5, кінець кріпильного засобу 10 в напрямку вниз (Фіг. 10г) таким чином, що частини отворі 35 входить у контакт на циліндричному ви103, 107, 111, 115 (Фіг. 6) вирізаються з стрижневої ступі 61 і, коли стрижнева частина зіштовхується з частини 13 і заглиблюються у стінки отвору 4 (Фіг. ребрами 63, формується конфігурація, зображена 8). на Фіг. 2-4, причому частини 67, 69, 71, 73 стрижПодальше пересування кріпильного засобу 10 невої частини 13, взаємодіючи з ребрами 63, ви(Фіг. 10д) униз викликає висування решти частин ступають назовні і внаслідок цього заглиблюються стрижневої частини 13, а саме, 101, 105, 109, 113, у стінку отвору у матеріалі або деталі 1 (Фіг. 4), а над поверхнею 2 субстрату 1. Ця операція заверчастини 75, 77, 79, 81 стрижневої частини 13 зашується, коли фланець 11 кріпильного засобу 10 лишаються незмінними, оскільки розташовані у лягає на поверхню 3 субстрату 1. зонах 65 між суміжними парами ребер 63. За бажання розвальцювальний пристрій можУ втіленні, ілюстрованому Фіг. 6-10, коли кріна виготовити таким чином, щоб він вирізав з пильний засіб 10 подається встановлювальною стрижневої частини різні суміжні анкери і відхиляв машиною, з розвальцювальним пристроєм 90 заїх у стінки отвору 4 субстрату 1 на різних рівнях. здалегідь введеним в отвір у субстраті з іншого Наприклад, на Фіг. 6 анкери 103, 107, 111,115 покінця, кінець кріпильного засобу 10, віддалений від казані відхиленими на однаковій висоті. Причину фланця 11, входить у контакт на циліндричному цього можна бачити на Фіг. 10а, де на однаковій виступі 61 заклепувального пристрою. Коли кінець висоті знаходяться поверхні 94 ребер 93. Якщо 41 стрижневої частини 13 зчіплюється з поверхпри виготовленні надати поверхням 94 ребер 93 нею 94 ребер 93, подальше просування кріпильнорізні висоти, то можна розташувати зигзагом висого засобу 10 викликає вирізання частин 103, 107, ти заглиблення анкерів, сформованих з стрижне111, 115 з стрижневої частини 13 і їх заглиблення вої частини 13 уздовж отвору 4 субстрату 1. у стінки отвору 4 у субстраті 1. Внаслідок подальКоли циліндрична частина 91 заклепувального шого просування кріпильного засобу 10 на розвапристрою 80 входить в прохід 35 у кріпильному льцювальний пристрій 90 частини 101, 105, 109, засобі 10, то, по-перше, частина або плече 97 вхо113 входять у контакт з звуженими поверхнями 95 дить у контакт з усією окружністю отвору 35 стриі приймають конфігурацію, показану на Фіг. 6, 8, 9, жневої частини 13 кріпильного засобу 10 і розшиз частинами 101, 105, 109, 113 розвальцьованими ряє його до досягнення конфігурації, визначеної на поверхні 2 субстрату 1. частинами 105, 109, 113. Подальший зворотноЗгідно з втіленням винаходу, як тільки кріпильпоступальний рух вирізає і розділяє вісім частин ний засіб введено і віддалений кінець стрижневої 101 -115, а зчеплення ребер 93 на частинах 103, частини 13 зазнав зміни, як це показано на Фіг. 4, 107, 111, 115 викликає їх подальше розширення 8, елемент встановлювальної машини, який подає до досягнення конфігурації, зображеної на Фіг. 8, і кріпильний засіб, втягується для розміщення на їх заглиблення у матеріал 1 в отворі нижче поверньому наступного кріпильного засобу для наступхні 2. ного встановлення. 13 87814 14 Було встановлено, що спосіб згідно з винаховище, повністю досягнуті, а спосіб розклепування дом забезпечує ефективні введення і розклепукріпильного засобу з головкою є новим і корисним. вання таких кріпильних засобів, як кріпильний заЗрозуміло, що фахівець може здійснити різні сіб з квадратною головкою (Фіг. 1), з запобіганням зміни, модифікації і варіації винаходу, не виходячи як "виштовхування", так і "вивертання". за межі концепції і обсягу, який визначається лише З наведеного опису бажаних втілень винаходу Формулою винаходу. можна бачити, що всі об'єкти винаходу, наведені 15 87814 16 17 87814 18 19 Комп’ютерна верстка Литвиненко Л.Г. 87814 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
