Пристрій нарізного зачеплення

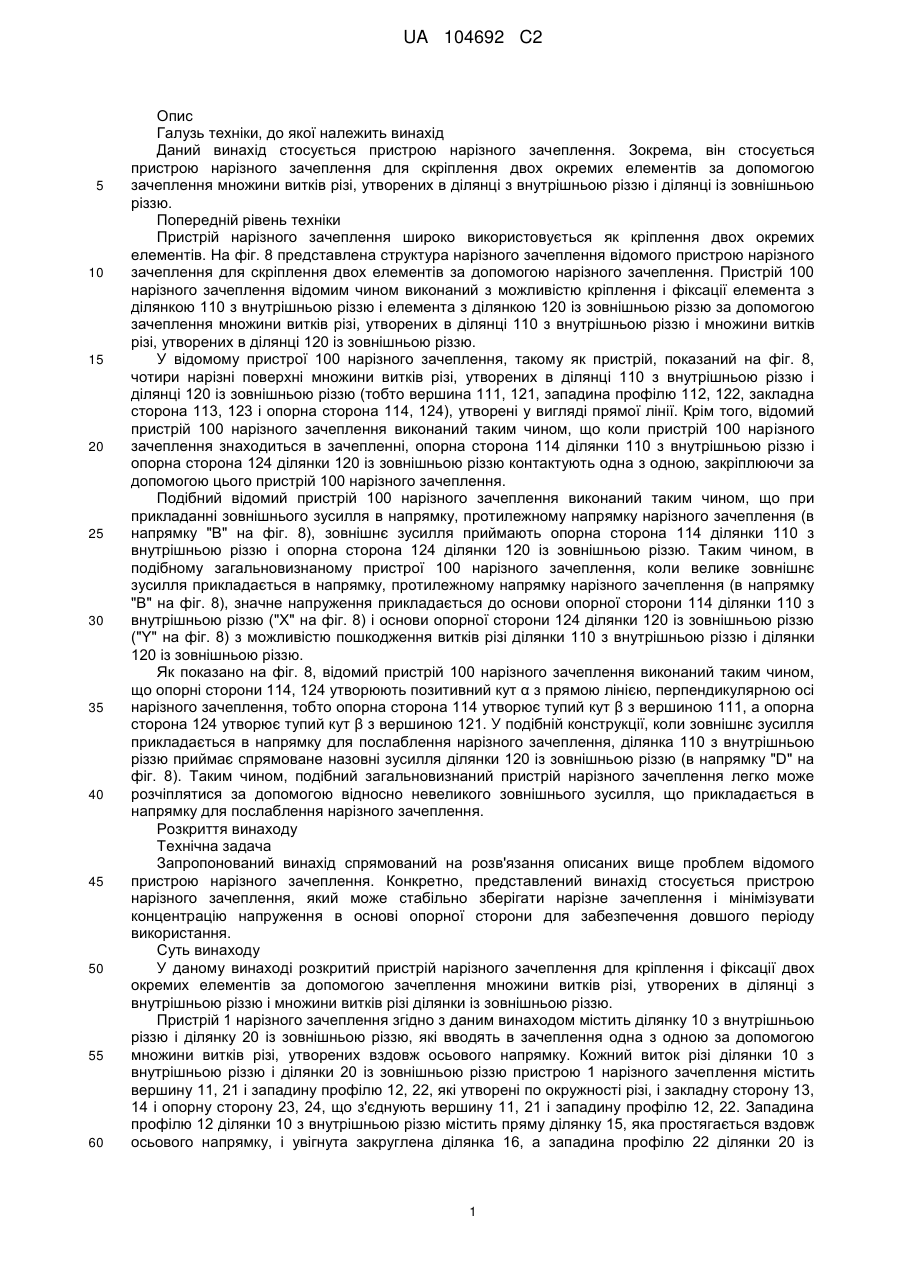

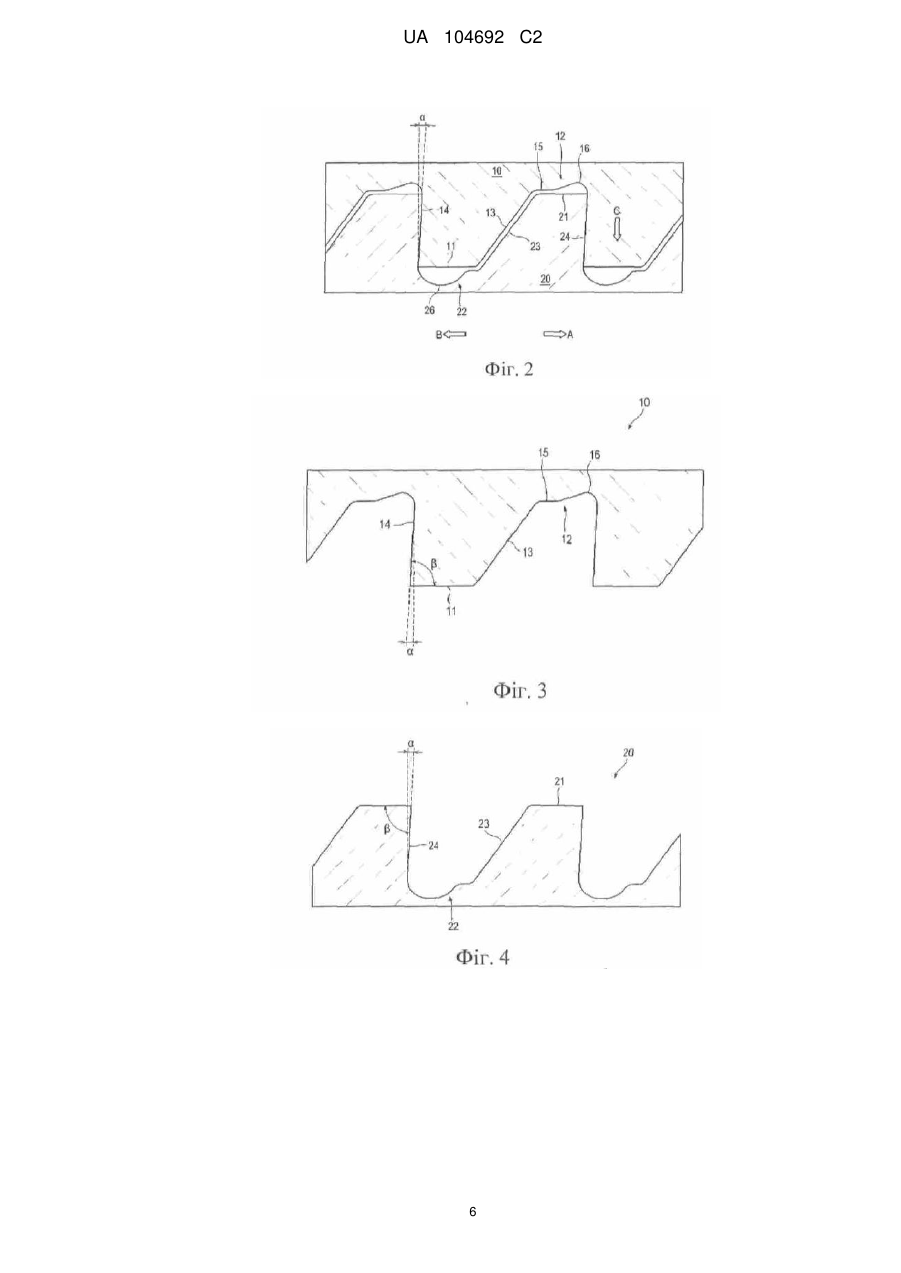

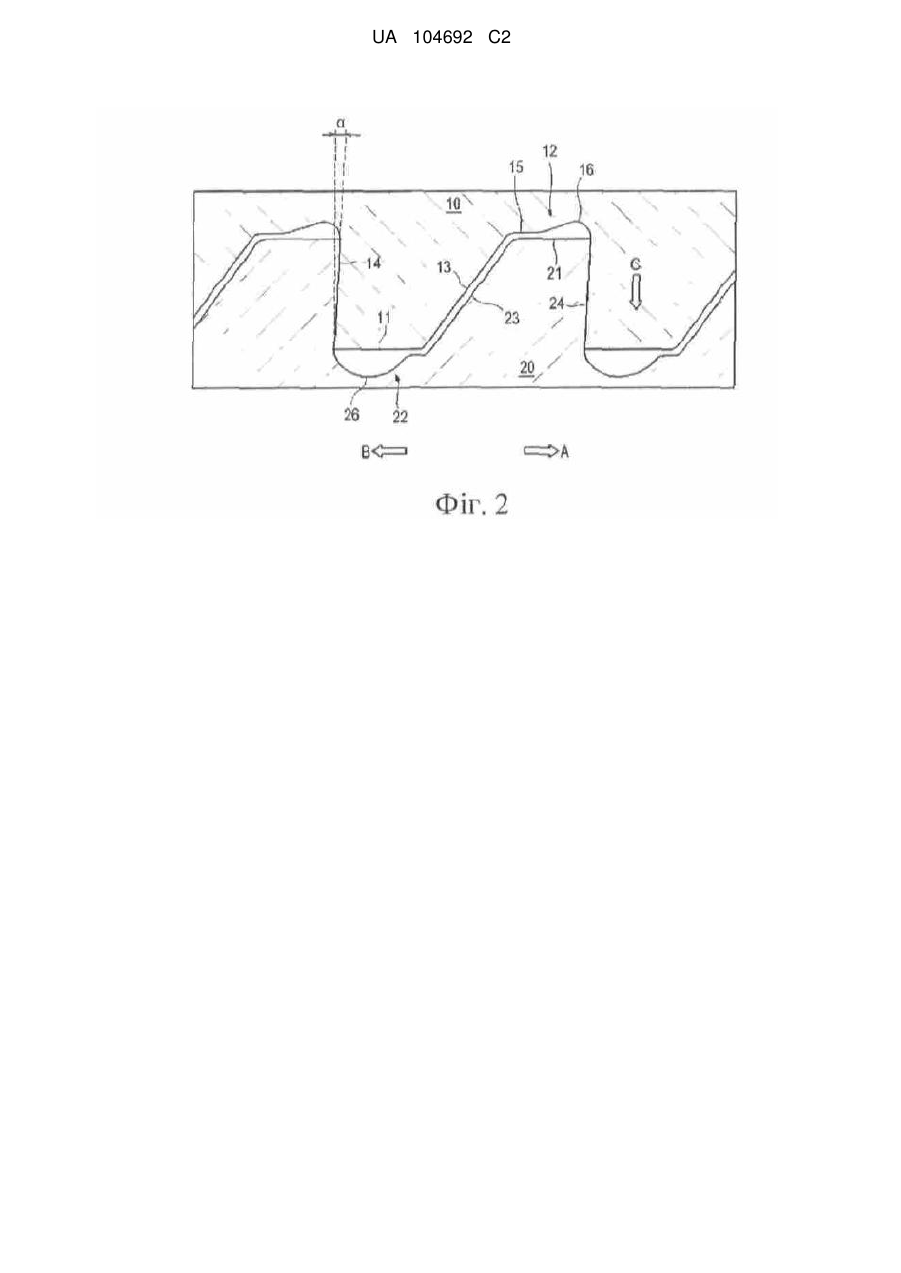

Реферат: Пристрій нарізного зачеплення представленого винаходу містить ділянку з внутрішньою різзю і ділянку із зовнішньою різзю, які вводять в зачеплення одна з одною за допомогою множини витків різі, утворених вздовж осьового напрямку. Кожний виток різі ділянки з внутрішньою різзю і ділянки із зовнішньою різзю пристрою нарізного зачеплення містить вершину, западину профілю, закладну сторону і опорну сторону. Западина профілю ділянки з внутрішньою різзю містить пряму ділянку, що простягається вздовж осьового напрямку, і увігнуту закруглену ділянку. Западина профілю ділянки із зовнішньою різзю містить увігнуту закруглену ділянку, при цьому радіус кривизни закругленої ділянки, утвореної у западині профілю ділянки із зовнішньою різзю, більший, ніж радіус кривизни закругленої ділянки, утвореної у западині профілю ділянки з внутрішньою різзю. UA 104692 C2 (12) UA 104692 C2 UA 104692 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис Галузь техніки, до якої належить винахід Даний винахід стосується пристрою нарізного зачеплення. Зокрема, він стосується пристрою нарізного зачеплення для скріплення двох окремих елементів за допомогою зачеплення множини витків різі, утворених в ділянці з внутрішньою різзю і ділянці із зовнішньою різзю. Попередній рівень техніки Пристрій нарізного зачеплення широко використовується як кріплення двох окремих елементів. На фіг. 8 представлена структура нарізного зачеплення відомого пристрою нарізного зачеплення для скріплення двох елементів за допомогою нарізного зачеплення. Пристрій 100 нарізного зачеплення відомим чином виконаний з можливістю кріплення і фіксації елемента з ділянкою 110 з внутрішньою різзю і елемента з ділянкою 120 із зовнішньою різзю за допомогою зачеплення множини витків різі, утворених в ділянці 110 з внутрішньою різзю і множини витків різі, утворених в ділянці 120 із зовнішньою різзю. У відомому пристрої 100 нарізного зачеплення, такому як пристрій, показаний на фіг. 8, чотири нарізні поверхні множини витків різі, утворених в ділянці 110 з внутрішньою різзю і ділянці 120 із зовнішньою різзю (тобто вершина 111, 121, западина профілю 112, 122, закладна сторона 113, 123 і опорна сторона 114, 124), утворені у вигляді прямої лінії. Крім того, відомий пристрій 100 нарізного зачеплення виконаний таким чином, що коли пристрій 100 нарізного зачеплення знаходиться в зачепленні, опорна сторона 114 ділянки 110 з внутрішньою різзю і опорна сторона 124 ділянки 120 із зовнішньою різзю контактують одна з одною, закріплюючи за допомогою цього пристрій 100 нарізного зачеплення. Подібний відомий пристрій 100 нарізного зачеплення виконаний таким чином, що при прикладанні зовнішнього зусилля в напрямку, протилежному напрямку нарізного зачеплення (в напрямку "B" на фіг. 8), зовнішнє зусилля приймають опорна сторона 114 ділянки 110 з внутрішньою різзю і опорна сторона 124 ділянки 120 із зовнішньою різзю. Таким чином, в подібному загальновизнаному пристрої 100 нарізного зачеплення, коли велике зовнішнє зусилля прикладається в напрямку, протилежному напрямку нарізного зачеплення (в напрямку "B" на фіг. 8), значне напруження прикладається до основи опорної сторони 114 ділянки 110 з внутрішньою різзю ("X" на фіг. 8) і основи опорної сторони 124 ділянки 120 із зовнішньою різзю ("Y" на фіг. 8) з можливістю пошкодження витків різі ділянки 110 з внутрішньою різзю і ділянки 120 із зовнішньою різзю. Як показано на фіг. 8, відомий пристрій 100 нарізного зачеплення виконаний таким чином, що опорні сторони 114, 124 утворюють позитивний кут α з прямою лінією, перпендикулярною осі нарізного зачеплення, тобто опорна сторона 114 утворює тупий кут β з вершиною 111, а опорна сторона 124 утворює тупий кут β з вершиною 121. У подібній конструкції, коли зовнішнє зусилля прикладається в напрямку для послаблення нарізного зачеплення, ділянка 110 з внутрішньою різзю приймає спрямоване назовні зусилля ділянки 120 із зовнішньою різзю (в напрямку "D" на фіг. 8). Таким чином, подібний загальновизнаний пристрій нарізного зачеплення легко може розчіплятися за допомогою відносно невеликого зовнішнього зусилля, що прикладається в напрямку для послаблення нарізного зачеплення. Розкриття винаходу Технічна задача Запропонований винахід спрямований на розв'язання описаних вище проблем відомого пристрою нарізного зачеплення. Конкретно, представлений винахід стосується пристрою нарізного зачеплення, який може стабільно зберігати нарізне зачеплення і мінімізувати концентрацію напруження в основі опорної сторони для забезпечення довшого періоду використання. Суть винаходу У даному винаході розкритий пристрій нарізного зачеплення для кріплення і фіксації двох окремих елементів за допомогою зачеплення множини витків різі, утворених в ділянці з внутрішньою різзю і множини витків різі ділянки із зовнішньою різзю. Пристрій 1 нарізного зачеплення згідно з даним винаходом містить ділянку 10 з внутрішньою різзю і ділянку 20 із зовнішньою різзю, які вводять в зачеплення одна з одною за допомогою множини витків різі, утворених вздовж осьового напрямку. Кожний виток різі ділянки 10 з внутрішньою різзю і ділянки 20 із зовнішньою різзю пристрою 1 нарізного зачеплення містить вершину 11, 21 і западину профілю 12, 22, які утворені по окружності різі, і закладну сторону 13, 14 і опорну сторону 23, 24, що з'єднують вершину 11, 21 і западину профілю 12, 22. Западина профілю 12 ділянки 10 з внутрішньою різзю містить пряму ділянку 15, яка простягається вздовж осьового напрямку, і увігнута закруглена ділянка 16, а западина профілю 22 ділянки 20 із 1 UA 104692 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішньою різзю містить увігнуту закруглену ділянку 26. Пристрій 1 нарізного зачеплення представленого винаходу запобігає пошкодженню витків різі ділянки 10 з внутрішньою різзю і ділянки 20 із зовнішньою різзю внаслідок концентрації напруження в основі опорних сторін 14, 24. Крім того, пристрій 1 нарізного зачеплення представленого винаходу виконаний таким чином, що ділянка западини профілю 12 ділянки 10 з внутрішньою різзю утворена у вигляді прямої ділянки 15 для запобігання зачепленню ділянки 20 із зовнішньою різзю з ділянкою 10 з внутрішньою різзю за рахунок зміщення від осі нарізного зачеплення до однієї сторони ділянки 10 з внутрішньою різзю. У пристрої 1 нарізного зачеплення даного винаходу, переважно, щоб закруглена ділянка 26 западини профілю 22, утворена в ділянці 20 із зовнішньою різзю, мала більший радіус, ніж закруглена ділянка 16, утворена у западині профілю 12 ділянки 10 з внутрішньою різзю. Оскільки при зачепленні опорна сторона 24 ділянки 20 із зовнішньою різзю одержує більше напруження, ніж опорна сторона 14 ділянки 10 з внутрішньою різзю, переважно утворення закругленої ділянки 26, утвореної у западині профілю 22 ділянки 20 із зовнішньою різзю, з більшим радіусом, ніж закруглена ділянка 16, утворена у западині профілю 12 ділянки 10 з внутрішньою різзю, для додаткового зменшення напруження, що прикладається до ділянки 20 із зовнішньою різзю. У пристрої 1 нарізного зачеплення запропонованого винаходу, переважно, щоб закруглена ділянка 26 у западині профілю 22 ділянки 20 із зовнішньою різзю була утворена у вигляді по суті повністю закругленої форми. За рахунок утворення закругленої ділянки 26 у западині профілю 22 ділянки 20 із зовнішньою різзю у вигляді повністю закругленої форми без прямої ділянки, пристрій 1 нарізного зачеплення має максимальний радіус кривизни закругленої ділянки 26 для більшого зменшення напруження, що прикладається до опорної сторони 24. Крім того, пристрій 1 нарізного зачеплення запропонованого винаходу виконаний таким чином, що опорні сторони 14, 24, які розташовані позаду в напрямку нарізного зачеплення (в напрямку "A" на фіг. 2 і 5) навпроти закладних сторін 13, 23, утворюють негативний кут α з прямою лінією, перпендикулярною осі нарізного зачеплення, тобто опорні сторони 14, 24 утворюють гострий кут з відповідними вершинами 11, 21. Подібна конфігурація надає можливість нарізному пристрою 1 зачеплення запобігання розчепленню нарізного зачеплення ділянки 10 з внутрішньою різзю з ділянкою 20 із зовнішньою різзю за рахунок зовнішнього зусилля, що прикладається до нього в напрямку послаблення нарізного зачеплення і для збереження міцного нарізного зачеплення. Більш переважно, щоб опорні сторони 14, 24 пристрою 1 нарізного зачеплення утворювали від 83 до 90 градусів з вершинами 11, 21. Крім того, даний винахід стосується вальцьового станка, що містить пристрій 1 нарізного зачеплення згідно з представленим винаходом. Як показано вище, пристрій нарізного зачеплення згідно з даним винаходом містить пряму ділянку, паралельну осьовому напрямку, і увігнуту закруглену ділянку. Таким чином, пристрій нарізного зачеплення може запобігати зачепленню ділянки із зовнішньою різзю з ділянкою з внутрішньою різзю за рахунок зміщення від осі нарізного зачеплення до однієї сторони ділянки з внутрішньою різзю за допомогою прямої ділянки, і може запобігати пошкодженню ділянки з внутрішньою різзю внаслідок концентрації напруження в основі опорної сторони за допомогою увігнутої закругленої ділянки. Крім того, в пристрої нарізного зачеплення представленого винаходу, западина профілю ділянки із зовнішньою різзю містить закруглену ділянку з радіусом кривизни більшим, ніж закруглена ділянка, утворена у западині профілю ділянки з внутрішньою різзю. Таким чином, пристрій нарізного зачеплення представленого винаходу може зменшувати напруження, що прикладається до опорної сторони ділянки із зовнішньою різзю, і додатково збільшувати період використання пристрою нарізного зачеплення. Крім того, пристрій нарізного зачеплення представленого винаходу виконаний таким чином, що опорні сторони ділянки з внутрішньою різзю і ділянки із зовнішньою різзю утворюють негативний кут з прямою лінією, перпендикулярною осі нарізного зачеплення, тобто опорні сторони утворюють гострий кут з вершиною. Це надає можливість надійного збереження нарізного зачеплення навіть незважаючи на зовнішнє зусилля в напрямку послаблення нарізного зачеплення. Короткий опис креслень Фіг. 1 являє собою зображення в поперечному перерізі вальцьового станка, що має пристрій нарізного зачеплення згідно з винаходом. Фіг. 2 - збільшене зображення в поперечному перерізі ділянки "Z" нарізного зачеплення вальцьового станка на фіг. 1, і показує стан, в якому пристрій нарізного зачеплення згідно з одним варіантом здійснення винаходу знаходиться в нарізному зачепленні. Фіг. 3 - поперечний переріз, що показує ділянку з внутрішньою різзю пристрою нарізного зачеплення на фіг. 2. 2 UA 104692 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 4 - поперечний переріз, що показує ділянку із зовнішньою різзю пристрою нарізного зачеплення на фіг. 2. Фіг. 5 - поперечний переріз, що показує стан, в якому пристрій нарізного зачеплення згідно з ще одним варіантом здійснення винаходу знаходиться в нарізному зачепленні. Фіг. 6 - поперечний переріз, що показує ділянку з внутрішньою різзю пристрою нарізного зачеплення на фіг. 5. Фіг. 7 - поперечний переріз, що показує ділянку із зовнішньою різзю пристрою нарізного зачеплення на фіг. 5. Фіг. 8 - поперечний переріз, що показує загальновизнаний пристрій нарізного зачеплення. Варіант винаходу Пристрій 1 нарізного зачеплення згідно з представленим винаходом буде описаний нижче детально з посиланням на супроводжуючі креслення. Фіг. 1 показує частину вальцьового станка, два складові елементи якого введені в зачеплення один з одним за допомогою пристрою 1 нарізного зачеплення згідно з представленим винаходом. Фіг. 2 показує структуру нарізного зачеплення ділянки "Z" нарізного зачеплення вальцьового станка на фіг. 1. Як показано на фіг. 2, пристрій 1 нарізного зачеплення містить ділянку 10 з внутрішньою різзю і ділянку 20 із зовнішньою різзю, що має множину витків різі, утворених вздовж осьового напрямку. Пристрій 1 нарізного зачеплення виконаний з можливістю кріплення і фіксації двох окремих елементів за допомогою зачеплення витків різі на ділянці 10 з внутрішньою різзю і витків різі в ділянці 20 із зовнішньою різзю. Фіг. 3 показує конфігурацію ділянки 10 з внутрішньою різзю пристрою 1 нарізного зачеплення на фіг. 2. Ділянка 10 з внутрішньою різзю містить множину витків різі, утворених вздовж осьового напрямку, при цьому кожний виток різі містить чотири нарізні поверхні. Зокрема, виток різі ділянки 10 з внутрішньою різзю містить вершину 11 і западину профілю 12, які утворені по окружності різі, і закладну сторону 13 і опорну сторону 14, що з'єднують вершину 11 і западину профілю 12. Вершина 11 ділянки 10 з внутрішньою різзю утворена паралельно осьовому напрямку як в загальновизнаному пристрої нарізного зачеплення. Западина профілю 12 ділянки 10 з внутрішньою різзю містить пряму ділянку 15, що простягається вздовж осьового напрямку, і увігнуту закруглену ділянку 16. На відміну від загальновизнаного пристрою нарізного зачеплення, як показано на фіг. 8, пристрій 1 нарізного зачеплення представленого винаходу виконаний таким чином, що з'єднуюча область між западиною профілю 12 і опорною стороною 14 утворена у вигляді увігнутої закругленої ділянки 16. Це запобігає пошкодженню ділянки 10 з внутрішньою різзю внаслідок концентрації напруження в основі опорної сторони 14. Крім того, в пристрої 1 нарізного зачеплення представленого винаходу, ділянка западини профілю 12 ділянки 10 з внутрішньою різзю утворена у вигляді прямої ділянки 15, паралельної осьовому напрямку. Таким чином, пристрій 1 нарізного зачеплення за винаходом може запобігати нарізному зачепленню ділянки 20 із зовнішньою різзю з ділянкою 10 з внутрішньою різзю за рахунок зміщення від осі нарізного зачеплення до однієї сторони ділянки 10 з внутрішньою різзю. Якщо западина профілю12 ділянки 10 з внутрішньою різзю утворена, наприклад, у вигляді повністю закругленої форми без прямої ділянки для того, щоб запобігти концентрації напруження в основі опорної сторони 14, то пристрій нарізного зачеплення не може запобігати нарізному зачепленню ділянки 20 із зовнішньою різзю з ділянкою 10 з внутрішньою різзю за рахунок зміщення від осі нарізного зачеплення до однієї сторони ділянки 10 з внутрішньою різзю. У зв'язку з цим, пристрій 1 нарізного зачеплення може бути введений в зачеплення нестабільно. Однак, пристрій 1 нарізного зачеплення за винаходом може запобігати зачепленню ділянки 20 із зовнішньою різзю з ділянкою 10 з внутрішньою різзю за рахунок зміщення по прямій ділянці 15 ділянки 10 з внутрішньою різзю, оскільки ділянка западини профілю 12 утворена у вигляді прямої ділянки 15, паралельної осьовому напрямку. Крім того, вершина 11 і западина профілю 12 ділянки 10 з внутрішньою різзю з'єднані закладною стороною 13, розташованою попереду в напрямку нарізного зачеплення (напрямок "A" на фіг. 2), і опорною стороною 14, розташованою позаду в напрямку нарізного зачеплення. Як показано на фіг. 3, пристрій 1 нарізного зачеплення представленого винаходу виконаний таким чином, що опорна сторона 14 утворює негативний кут α з прямою лінією, перпендикулярною осі нарізного зачеплення, тобто опорна сторона 14 утворює гострий кут β з вершиною 11. У зв'язку з цим, оскільки опорна сторона 14 утворена з можливістю утворення негативного кута α відносно прямої лінії, перпендикулярної осі нарізного зачеплення, ділянка 10 з внутрішньою різзю буде приймати зусилля всередину (в напрямку "C" на фіг. 2), при прикладенні зовнішнього зусилля для послаблення нарізного зачеплення. Таким чином, при 3 UA 104692 C2 5 10 15 20 25 30 35 40 45 50 55 60 використанні можна запобігти розчепленню ділянки 20 із зовнішньою різзю і ділянки 10 з внутрішньою різзю для стабільного збереження зачеплення ділянки 10 з внутрішньою різзю з ділянкою 20 із зовнішньою різзю. Також, якщо негативний кут α між опорною стороною 14 і прямою лінією, перпендикулярною осі нарізного зачеплення, є дуже великим, то основа опорної сторони 14 піддається одержанню високого напруження, пошкоджуючи за допомогою цього витки різі. Таким чином, переважно, щоб опорна сторона 14 і западина профілю 12 утворювали кут β, що становить від 83 до 90 градусів. Фіг. 4 показує конфігурацію ділянки 20 із зовнішньою різзю пристрою 1 нарізного зачеплення на фіг. 2. Як показано на фіг. 4, ділянка 20 із зовнішньою різзю містить множину витків різі, утворених вздовж осьового напрямку. Зокрема, виток різі ділянки 20 із зовнішньою різзю містить вершину 21 і западину профілю 22, які утворені по окружності різі, і закладну сторону 23 і опорну сторону 24, що з'єднують вершину 21 і западину профілю 22. Аналогічно із згаданою раніше ділянкою 10 з внутрішньою різзю, вершина 21 ділянки 20 із зовнішньою різзю утворена паралельно осьовому напрямку, тоді як западина профілю 22 ділянки з внутрішньою різзю 20 містить пряму ділянку 25, яка простягається вздовж осьового напрямку, і увігнуту закруглену ділянку 26. Пристрій 1 нарізного зачеплення може запобігати пошкодженню ділянки 20 із зовнішньою різзю внаслідок концентрації напруження в основі опорної сторони 24. Ось чому, з'єднувальна область між западиною профілю 22 і опорною стороною 24 утворена у вигляді увігнутої закругленої ділянки 26, як показано на фіг. 4. При зачепленні ділянки 10 з внутрішньою різзю і ділянки 20 із зовнішньою різзю пристрою нарізного зачеплення, опорна сторона 24 ділянки 20 із зовнішньою різзю, загалом, приймає більше напруження, ніж опорна сторона 14 ділянки 10 з внутрішньою різзю. Згідно з аналізом результату розподілу напруження, що прикладається до кожної частини пристрою нарізного зачеплення, коли ділянка 10 з внутрішньою різзю і ділянка 20 із зовнішньою різзю введені в нарізне зачеплення, опорна сторона 14 ділянки 10 з внутрішньою різзю, загалом, приймає тільки приблизно 60~80 % напруження, що прикладається до опорної сторони 24 ділянки 20 із зовнішньою різзю. Таким чином, ділянка 20 із зовнішньою різзю пристрою 1 нарізного зачеплення звичайно ламається раніше, ніж ділянка 10 з внутрішньою різзю, що приводить до того, що пристрій 1 нарізного зачеплення необхідно замінювати, навіть незважаючи на те, що в розпорядженні є елемент 10 зачеплення з внутрішньою різзю. Для розв'язання подібної проблеми, пристрій 1 нарізного зачеплення представленого винаходу виконаний таким чином, що радіус кривизни закругленої ділянки 26, утвореної у западині профілю 22 ділянки 20 із зовнішньою різзю, більший, ніж радіус кривизни закругленої ділянки 16, утвореної у западині профілю 12 ділянки 10 з внутрішньою різзю. У зв'язку з цим, за рахунок утворення закругленої ділянки 26, утвореної у западині профілю 22 ділянки 20 із зовнішньою різзю, у вигляді радіуса кривизни більшого, ніж радіус кривизни закругленої ділянки 16, утвореної у западині профілю 12 ділянки 10 з внутрішньою різзю, пристрій 1 нарізного зачеплення представленого винаходу додатково зменшує напруження, що прикладається до опорної сторони 24 ділянки 20 із зовнішньою різзю, і додатково збільшує період використання пристрою нарізного зачеплення 1. Фіг. 5 показує пристрій 1 нарізного зачеплення згідно зі ще одним варіантом здійснення винаходу. Фіг. 6 і 7 відповідно показують ділянку 10 з внутрішньою різзю і ділянку 20 із зовнішньою різзю пристрою 1 нарізного зачеплення на фіг. 5. Складові елементи аналогічно зі складовими елементами пристрою нарізного зачеплення на фіг. 2 будуть позначені тими ж самими посилальний номерами, як в пристрої нарізного зачеплення на фіг. 2. Як показано на фіг. 5, пристрій 1 нарізного зачеплення варіанта здійснення містить ділянку 10 з внутрішньою різзю і ділянку 20 із зовнішньою різзю, що має множину витків різі, утворених вздовж осьового напрямку. Крім того, як показано на фіг. 6 і 7, ділянка 10 з внутрішньою різзю і ділянка 20 із зовнішньою різзю пристрою 1 нарізного зачеплення представленого варіанта здійснення має конфігурацію, аналогічну пристрою 1 нарізного зачеплення на фіг. 2, за винятком конфігурації западини профілю 22 елемент 20 зачеплення із зовнішньою різзю. Фіг. 7 показує конфігурацію западини профілю 22 ділянки 20 із зовнішньою різзю пристрою 1 нарізного зачеплення на фіг. 5. Западина профілю 22 ділянки 20 із зовнішньою різзю в пристрої 1 нарізного зачеплення згідно з представленим варіантом здійснення утворена по суті з повністю закругленою формою. У зв'язку з цим, оскільки западина профілю 22 ділянки 20 із зовнішньою різзю утворена у вигляді повністю закругленої форми без прямої ділянки, пристрій 1 нарізного зачеплення представленого варіанта здійснення ще більше зменшує напруження, що прикладається до опорної сторони 24 ділянки 20 із зовнішньою різзю, і додатково збільшує період використання пристрою нарізного зачеплення 1. Крім того, аналогічно з варіантом здійснення по фіг. 2, ділянка 10 з внутрішньою різзю і ділянка 20 із зовнішньою різзю пристрою 1 нарізного зачеплення представленого варіанта 4 UA 104692 C2 5 здійснення виконані таким чином, що опорні сторони 14, 24 утворюють негативний кут α з прямою лінією, перпендикулярною осі нарізного зачеплення. Таким чином, пристрій 1 нарізного зачеплення представленого варіанта здійснення може чинити протидію зовнішнім зусиллям в напрямку послаблення нарізного зачеплення для стабільного збереження зачеплення ділянки 10 з внутрішньою різзю з ділянкою 20 із зовнішньою різзю. Очевидно, що згадані варіанти здійснення винаходу були описані як ілюстрація і не призначені для обмеження представленого винаходу. Рядовими фахівцями в даній галузі може бути зроблена множина варіантів і модифікацій без виходу за межі суті представленого винаходу. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 1. Пристрій нарізного зачеплення, що містить ділянку з внутрішньою різзю і ділянку із зовнішньою різзю, зачеплені одна з одною за допомогою множини витків різі, утворених вздовж осьового напрямку; при цьому кожний виток різі на ділянці з внутрішньою різзю і на ділянці із зовнішньою різзю має вершину і западину профілю, утворені по окружності різі, та закладну сторону і опорну сторону, що з'єднують вершину і западину профілю; при цьому западина профілю ділянки з внутрішньою різзю містить пряму ділянку, що проходить вздовж осьового напрямку, і увігнуту закруглену ділянку; при цьому западина профілю ділянки із зовнішньою різзю містить увігнуту закруглену ділянку; при цьому радіус кривизни закругленої ділянки в ділянці із зовнішньою різзю більший, ніж радіус кривизни закругленої ділянки на ділянці з внутрішньою різзю. 2. Пристрій за п. 1, в якому закруглена частина ділянки із зовнішньою різзю утворена у вигляді по суті повністю закругленої форми. 3. Пристрій за п. 1, в якому опорна сторона витка різі, яка розташована позаду в напрямку нарізного зачеплення навпроти закладної сторони, утворює кут з вершиною менше ніж 90 градусів. 4. Пристрій за п. 3, в якому опорна сторона витка різі, яка розташована позаду в напрямку нарізного зачеплення навпроти закладної сторони, утворює кут з вершиною, що становить від 83 до 90 градусів. 5. Вальцьовий станок, щомістить пристрій нарізного зачеплення за будь-яким із пп. 1-4. 5 UA 104692 C2 6 UA 104692 C2 7 UA 104692 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
