Спосіб та пристрій для вимірювання та впливу на площинність стрічки в шахті моталки установки для гарячої прокатки

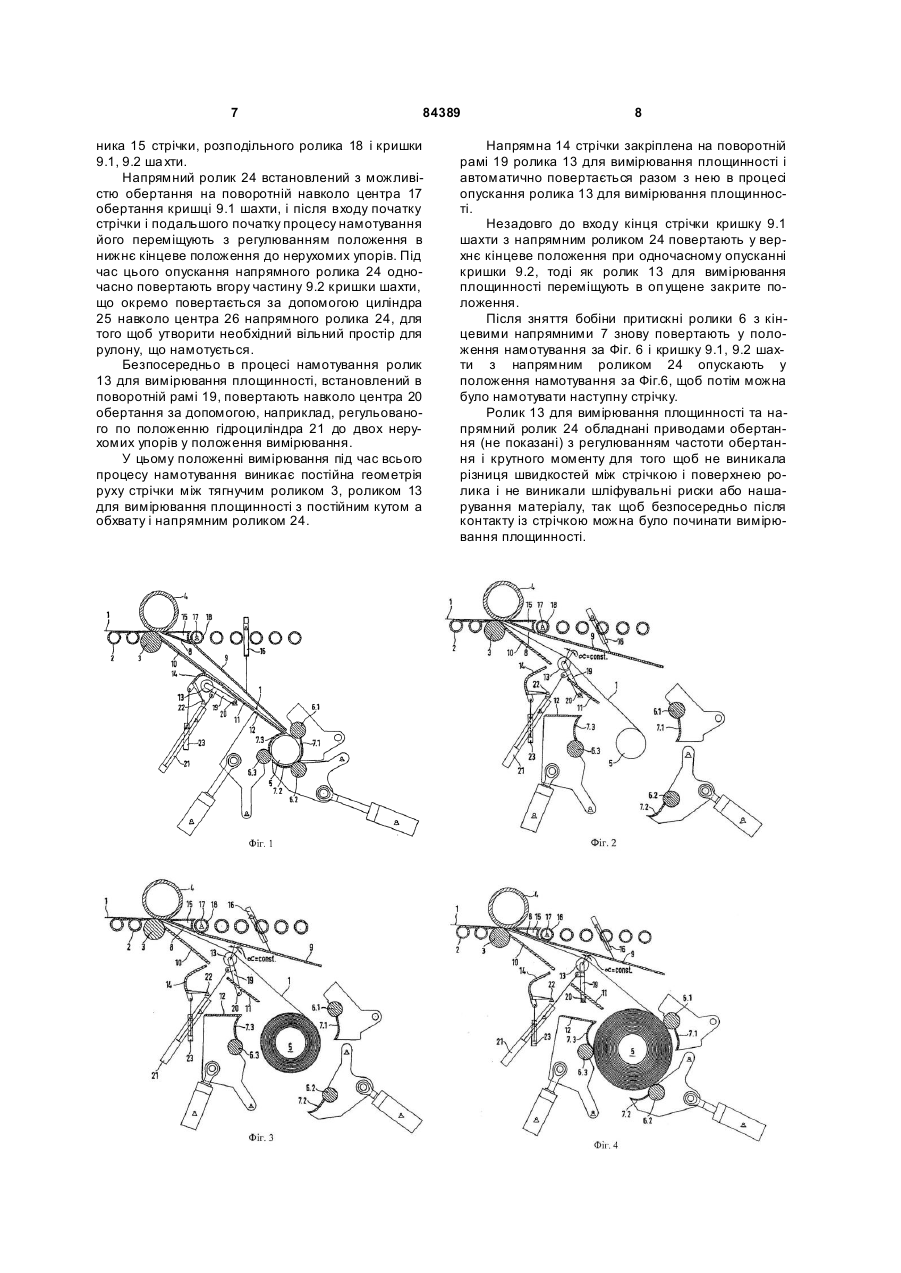

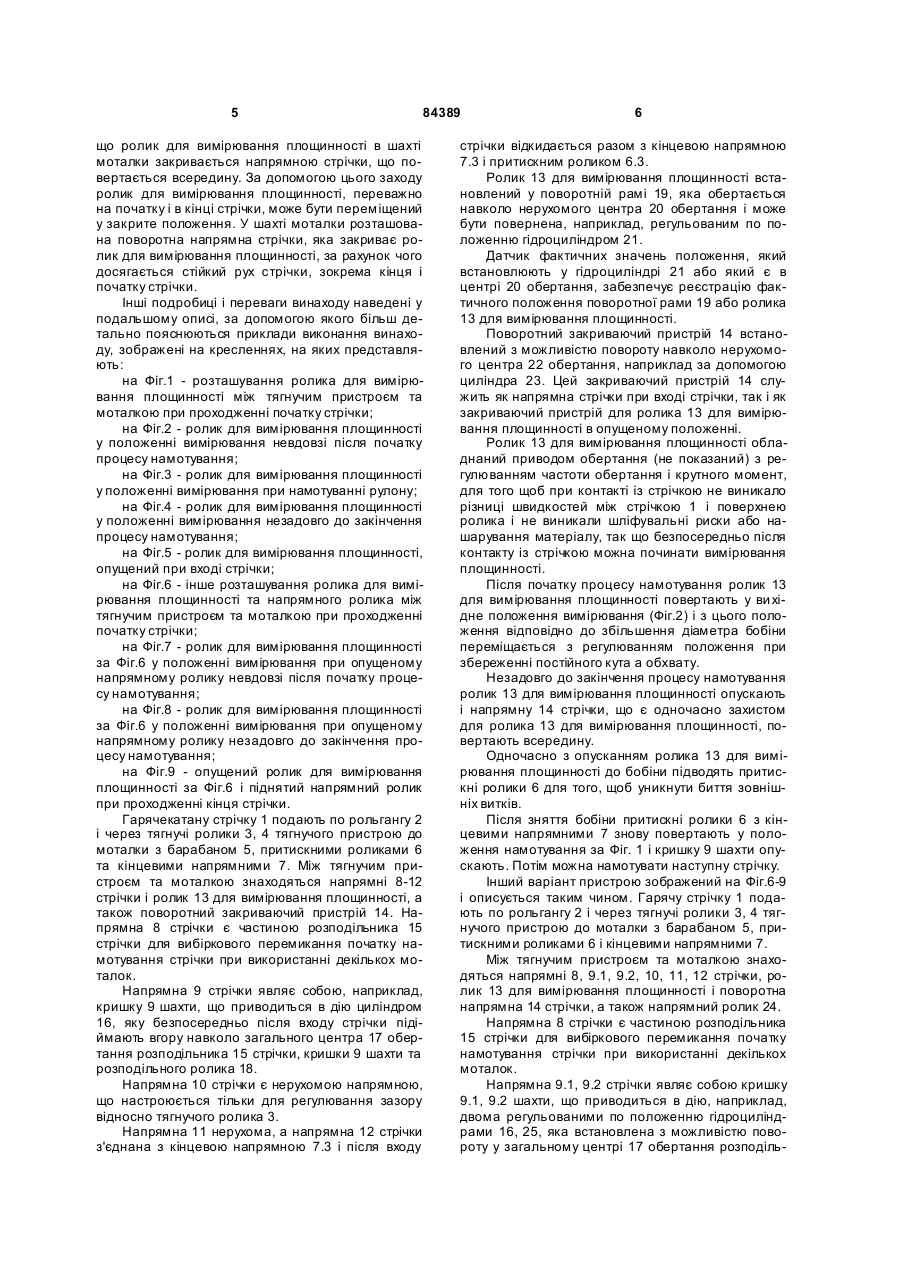

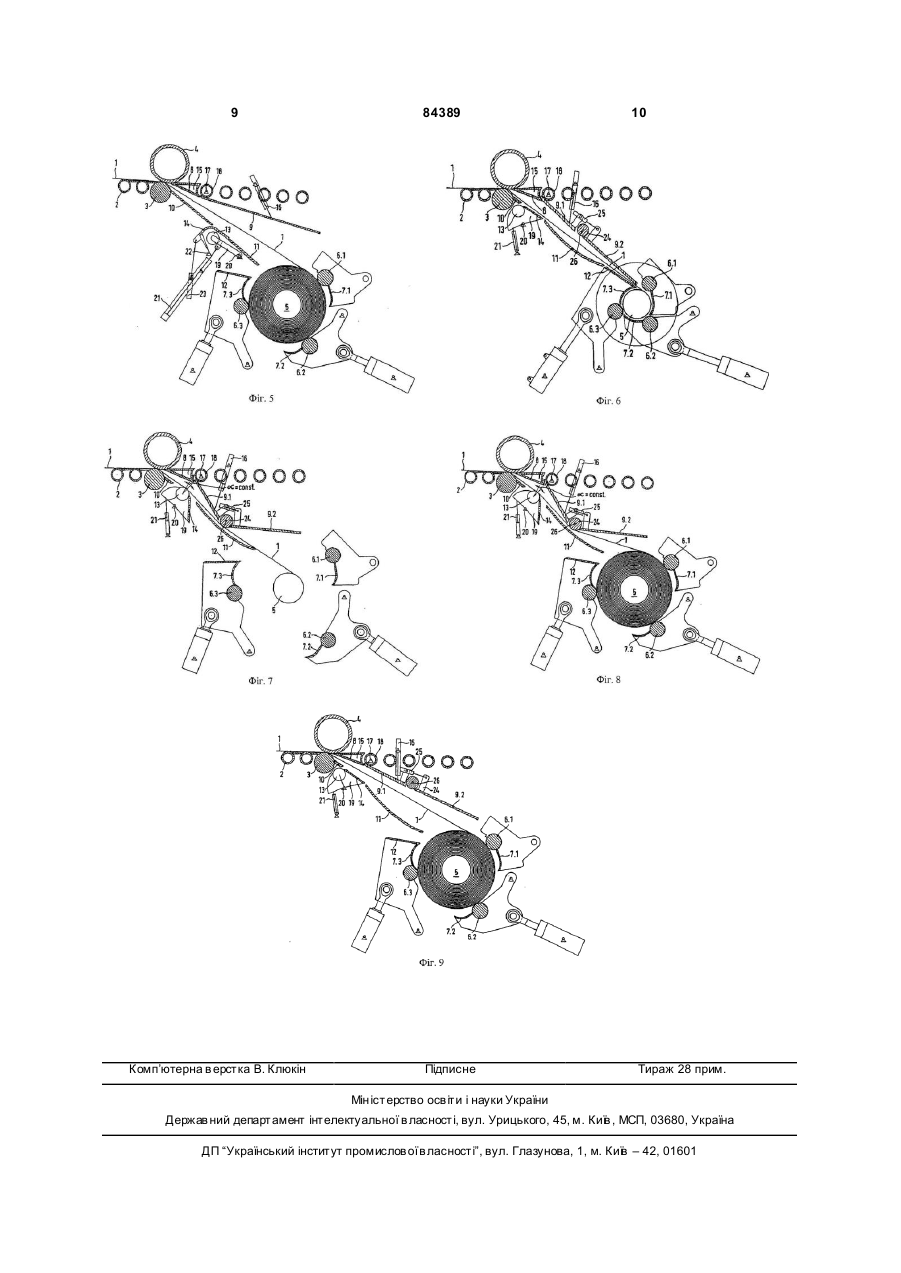

1. Спосіб вимірювання та впливу на площинність стрічки в шахті моталки установки для гарячої прокатки стрічки, причому шахта моталки містить між тягнучим пристроєм та моталкою рухомі та нерухомі напрямні стрічки, а також рухомий ролик для вимірювання площинності, що має робоче положення, при якому гаряча стрічка проходить навколо ролика (13) для вимірювання площинності із збереженням приблизно постійного кута α обхвату, і опущене положення, і гарячу стрічку подають за допомогою рольганга та тягнучих роликів тягнучого пристрою через шахту моталки до моталки, що містить барабан, притискні ролики і кінцеві напрямні, який відрізняється тим, що ролик (13) для вимірювання площинності закривають в шахті моталки напрямною (14) стрічки, що повертається всередину.

2. Пристрій для вимірювання та впливу на площинність стрічки в шахті моталки установки для гарячої прокатки стрічки, який включає розміщені між тягнучим пристроєм та моталкою рухомі та нерухомі напрямні стрічки, а також рухомий ролик для вимірювання площинності,що має робоче положення, в якому гарячекатана стрічка проходить навколо ролика (13) для вимірювання площинності із збереженням приблизно постійного кута α обхвату, і опущене положення, і гарячу стрічку подають за допомогою рольганга і тягнучих роликів тягнучого пристрою через шахту моталки до моталки, що містить барабан, притискні ролики і кінцеві напрямні для здійснення способу за п. 1, який відрізняється тим, що в шахті моталки передбачена напрямна (14) стрічки, що повертається всередину, яка закриває ролик (13) для вимірювання площинності.

3. Пристрій за п. 2, який відрізняється тим, що ролик (13) для вимірювання площинності встановлений з можливістю руху у робоче положення після утворення розтяжних напружень.

4. Пристрій за п. 2 або 3, який відрізняється тим, що ролик (13) для вимірювання площинності закріплений на поворотній рамі (19), встановленій з можливістю обертання по відношенню до центра (20) обертання.

5. Пристрій за п. 4, який відрізняється тим, що ролик (13) для вимірювання площинності встановлений з можливістю руху у робоче положення навколо центра (20) обертання за допомогою гідро циліндра. (21).

6. Пристрій за п. 2, який відрізняється тим, що ролик (13) для вимірювання площинності встановлений з можливістю приведення в обертання за допомогою приводу.

7. Пристрій за п. 6, який відрізняється тим, що привід виконаний з можливістю плавного регулювання частоти обертання і/або крутного моменту.

8. Пристрій за п. 2, який відрізняється тим, що ролик (13) для вимірювання площинності і напрямна (14) стрічки встановлені з можливістю обертання окремо один від одного навколо різних центрів (20, 22) обертання.

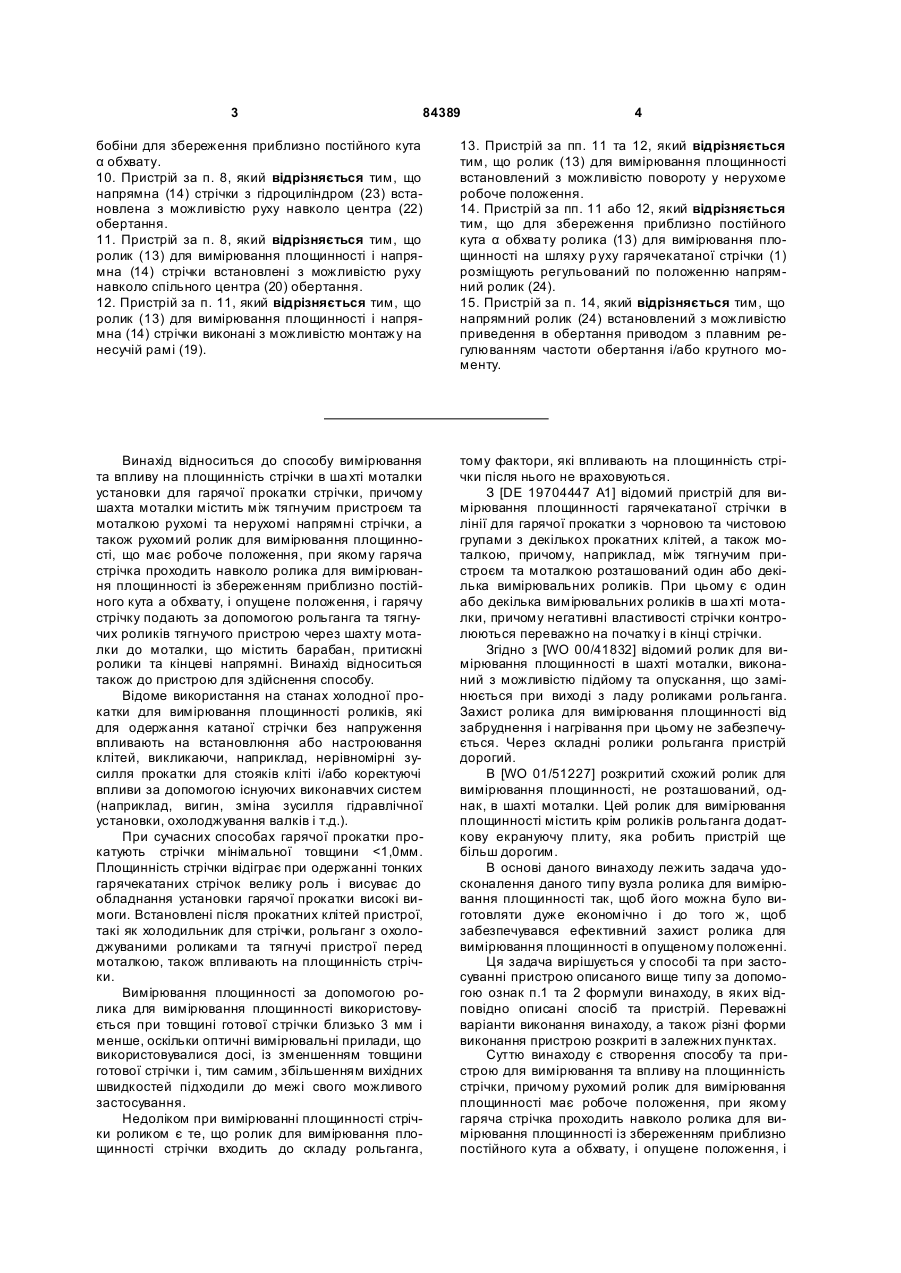

9. Пристрій за п. 5, який відрізняється тим, що ролик (13) для вимірювання площинності встановлений з можливістю плавного руху до упора циліндра (21) і пристосування до змінюваної висоти бобіни для збереження приблизно постійного кута α обхвату.

10. Пристрій за п. 8, який відрізняється тим, що напрямна (14) стрічки з гідроциліндром (23) встановлена з можливістю руху навколо центра (22) обертання.

11. Пристрій за п. 8, який відрізняється тим, що ролик (13) для вимірювання площинності і напрямна (14) стрічки встановлені з можливістю руху навколо спільного центра (20) обертання.

12. Пристрій за п. 11, який відрізняється тим, що ролик (13) для вимірювання площинності і напрямна (14) стрічки виконані з можливістю монтажу на несучій рамі (19).

13. Пристрій за пп. 11 та 12, який відрізняється тим, що ролик (13) для вимірювання площинності встановлений з можливістю повороту у нерухоме робоче положення.

14. Пристрій за пп. 11 або 12, який відрізняється тим, що для збереження приблизно постійного кута α обхвату ролика (13) для вимірювання площинності на шляху руху гарячекатаної стрічки (1) розміщують регульований по положенню напрямний ролик (24).

15. Пристрій за п. 14, який відрізняється тим, що напрямний ролик (24) встановлений з можливістю приведення в обертання приводом з плавним регулюванням частоти обертання і/або крутного моменту.
