Пристрій для отримання експериментальних слідів внутрішньої поверхні гільзи

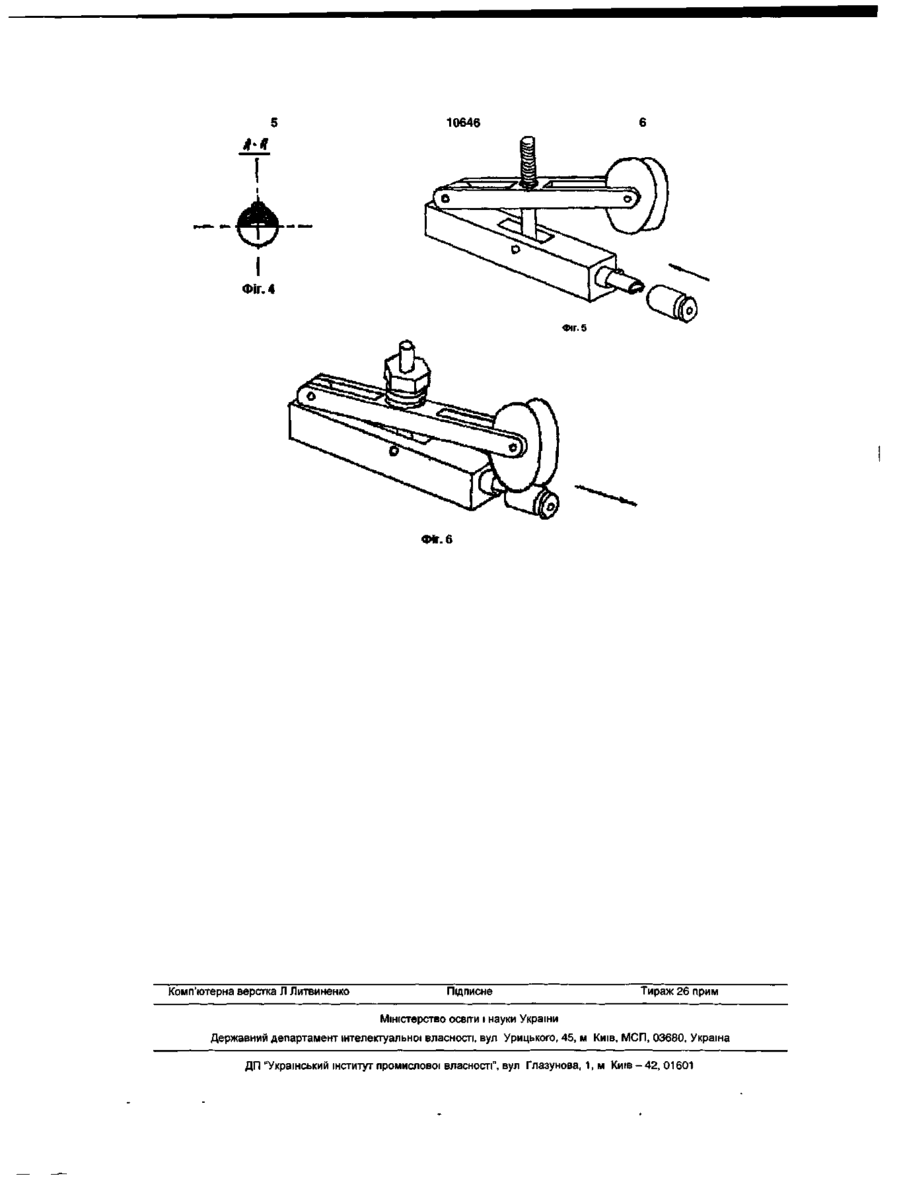

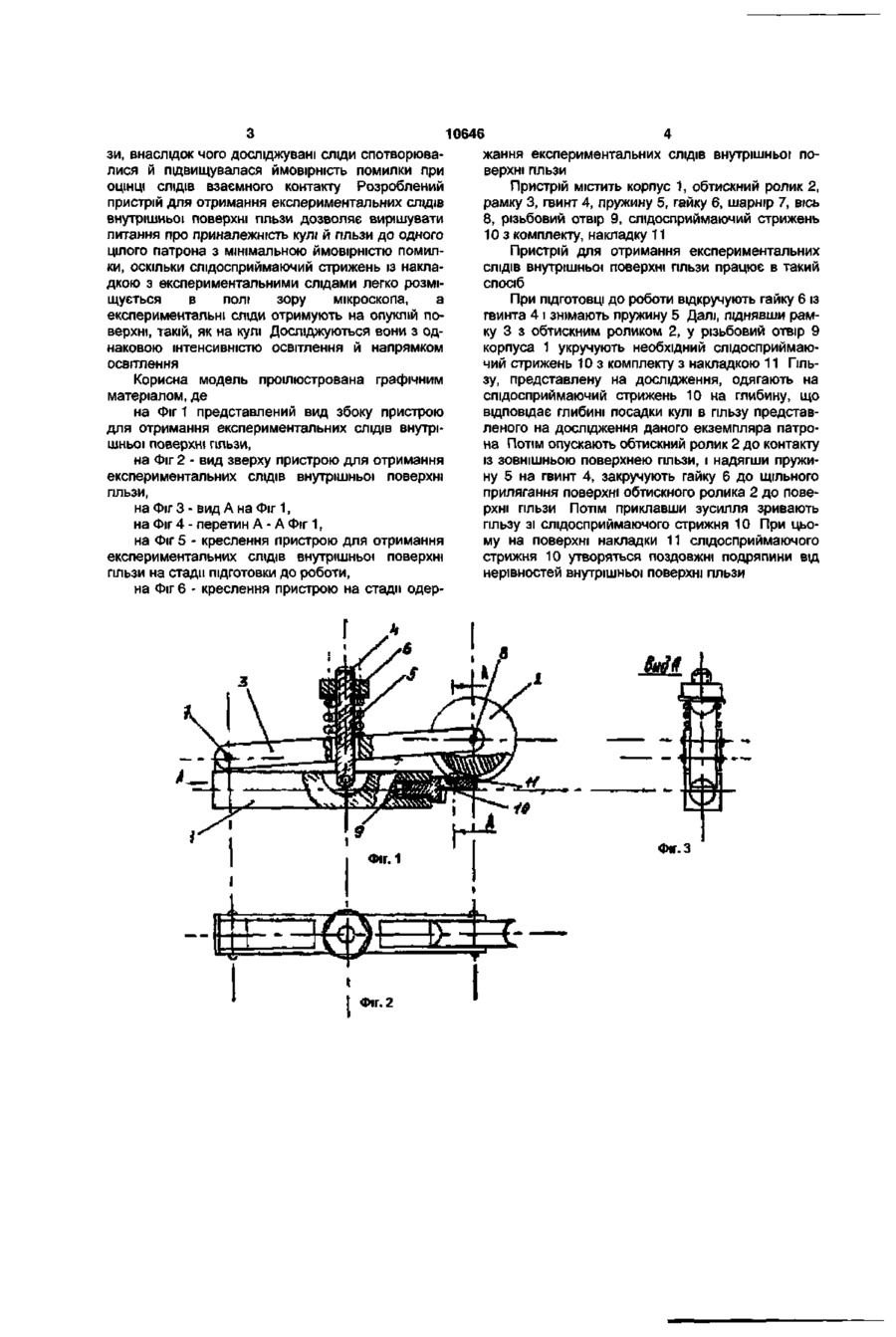

Пристрій для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи, який відрізняється тим, що містить корпус, обтискний ролик, рамку, комплект слідосприймаючих стрижнів зі Корисна модель стосується пристроїв і способів відтворення локальних дефектів і нерегулярностей на внутрішній поверхні матеріалу гільз і може бути використана в криміналістиці Технічним результатом корисної моделі є підвищення ефективності проведення криміналістичних досліджень і підвищення вірогідності отриманих результатів Технічним завданням корисної моделі є створення пристрою для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи Поставлене технічне завдання вирішується тим, що пристрій для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи, згідно корисній моделі, містить корпус, обтискний ролик, рамку, комплект слідосприймаючих стрижнів зі знімними накладками з металу, що відповідає металу з якого виготовлена гільза, рамка з однієї сторони шарнірно зв'язана з корпусом, з іншої шарнірно зв'язана з обтискним роликом, у торці корпуса з боку обтискного ролика виконаний різьбовий отвір для закріплення слідосприймаючого стрижня зі знімною накладкою, на корпусі встановлений гвинт для регулювання зусилля обтиску ролика, гвинт пропущений через виконаний в рамці отвір і має пружиною й гайкою Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує такий причинно-наслідковий звязок Розроблений пристрій для отримання експериментальних слідів внутрішньої поверхні гільзи дозволяє максимально наблизити умови експериментального утворення знімними накладками з металу, що відповідає металу, з якого виготовлена гільза, рамка з однієї сторони шарнірно зв'язана з корпусом, з іншої шарнірно зв'язана з обтискним роликом, у торці корпуса з боку обтискного ролика виконаний різьбовий отвір для закріплення слідосприймаючого стрижня зі знімною накладкою, на корпусі встановлений гвинт для регулювання зусилля обтиску ролика, який пропущений через виконаний в рамці отвір і має пружину й гайку таких СЛІДІВ на поверхні накладки слідосприймаючого стрижня до умов утворення слідів внутрішньої поверхні гільзи на ЗОВНІШНІЙ поверхні кулі, які створюються при пострілі У даному пристрої основна умова, що забезпечує вірогідність отриманих СЛІДІВ, досягається як вибором слідосприймаючого металу, що відповідає металу з якого виготовлена гільза, так і можливістю регулювати зусилля обтиснення гільзи обтискним роликом, у ВІДПОВІДНОСТІ зі ступенем виразності й характером досліджуваних СЛІДІВ Наявність у даному пристрої для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи комплекту слідосприймаючих стрижнів, що складається зі стрижнів різних діаметрів, що відповідають калібрам різних патронів стрілецької зброї, так само дозволяє досліджувати всі патрони і їх складові частини, що зустрічаються в криміналістичній експертній практиці До розробки пристрою для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи дослідження питання про приналежності кулі й гільзи до одного цілого патрона здійснювалось методом зіставлення СЛІДІВ на ЗОВНІШНІЙ поверхні кулі зі слідами на внутрішній поверхні гільзи за допомогою оптичних приладів - мікроскопів При цьому дуже важко було досліджувати сліди на внутрішній поверхні гільзи, тому що встановити оптичну вісь мікроскопа перпендикулярно досліджуваній поверхні було практично неможливо через малий діаметр гільзи, також дуже важко було домогтися однакового висвітлення циліндричної опуклої поверхні кулі й циліндричної увігнутої поверхні пль т (О о О) 10646 зи, внаслідок чого досліджувані сліди спотворювалися й підвищувалася ймовірність помилки при ОЦІНЦІ СЛІДІВ взаємного контакту Розроблений пристрій для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи дозволяє вирішувати питання про приналежність кулі й гільзи до одного цілого патрона з мінімальною ймовірністю помилки, оскільки слідосприймаючий стрижень із накладкою з експериментальними слідами легко розміщується в полі зору мікроскопа, а експериментальні сліди отримують на опуклій поверхні, такій, як на кулі Досліджуються вони з однаковою інтенсивністю освітлення й напрямком освітлення Корисна модель проілюстрована графічним матеріалом, де на Фіг 1 представлений вид збоку пристрою для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи, на Фіг 2 - вид зверху пристрою для отримання експериментальних СЛІДІВ внутрішньої поверхні ГІЛЬЗИ, на Фіг 3 - вид А на Фіг 1, на Фіг 4 - перетин А - А Фіг 1, на Фіг 5 - креслення пристрою для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи на стадії підготовки до роботи, на Фіг 6 - креслення пристрою на стадії одер Фіг. 2 жання експериментальних СЛІДІВ внутрішньої поверхні гільзи Пристрій містить корпус 1, обтискний ролик 2, рамку 3, гвинт 4, пружину 5, гайку 6, шарнір 7, вісь 8, різьбовий отвір 9, слідосприймаючий стрижень 10 з комплекту, накладку 11 Пристрій для отримання експериментальних СЛІДІВ внутрішньої поверхні гільзи працює в такий спосіб При ПІДГОТОВЦІ до роботи відкручують гайку 6 із гвинта 4 і знімають пружину 5 Далі, піднявши рамку 3 з обтискним роликом 2, у різьбовий отвір 9 корпуса 1 укручують необхідний слідосприймаючий стрижень 10 з комплекту з накладкою 11 Гільзу, представлену на дослідження, одягають на слідосприймаючий стрижень 10 на глибину, що відповідає глибині посадки кулі в гільзу представленого на дослідження даного екземпляра патрона Потім опускають обтискний ролик 2 до контакту із зовнішньою поверхнею гільзи, і надягши пружину 5 на гвинт 4, закручують гайку 6 до щільного прилягання поверхні обтискного ролика 2 до поверхні гільзи Потім приклавши зусилля зривають гільзу зі слідосприймаючого стрижня 10 При цьому на поверхні накладки 11 слідосприймаючого стрижня 10 утворяться поздовжні подряпини від нерівностей внутрішньої поверхні гільзи 10646 ФІГ. 4 Фіг. 5 ФІГ. 6 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
