G06F 7/544 — для знаходження значень функцій шляхом обчислень

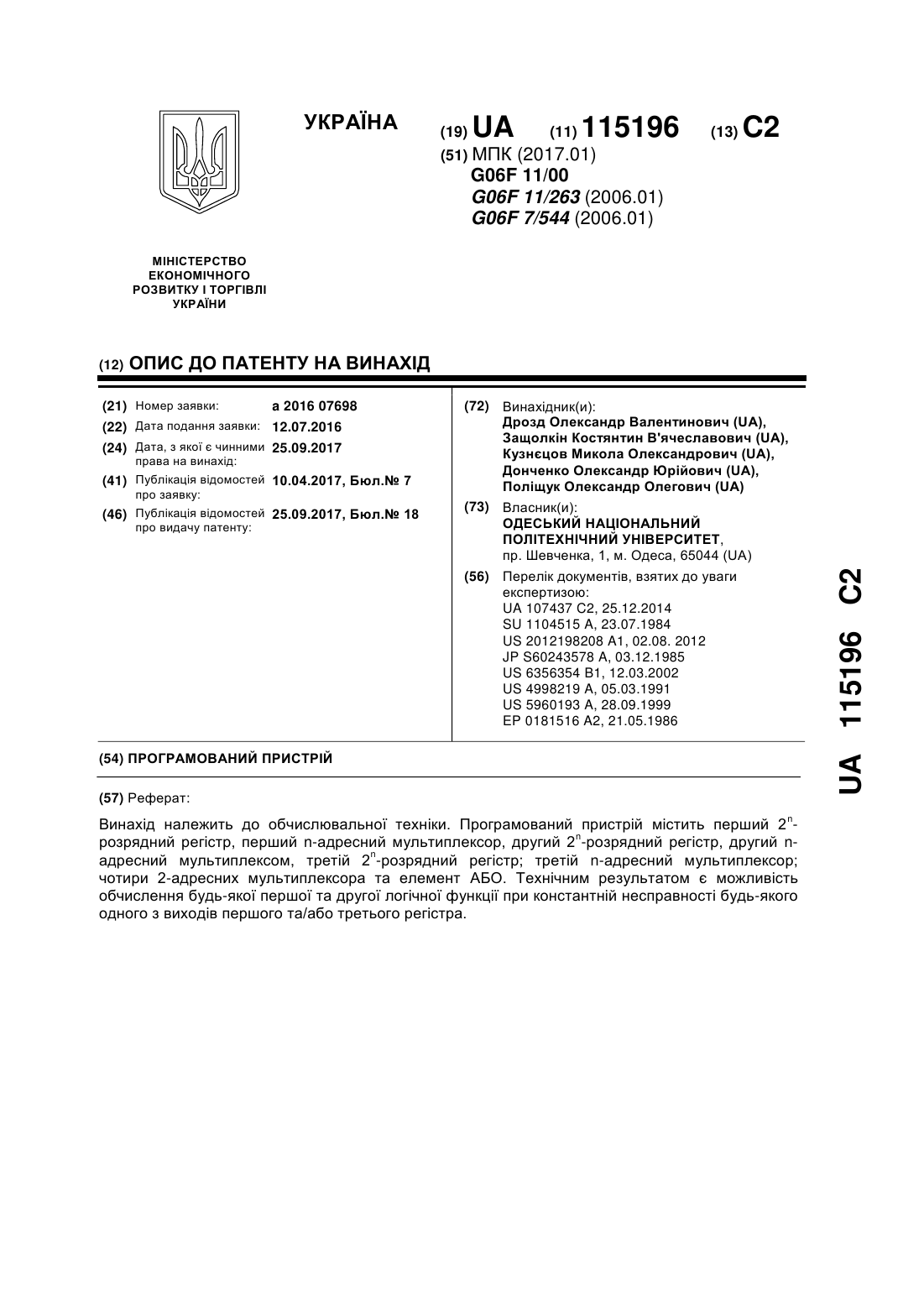

Номер патенту: 115196

Опубліковано: 25.09.2017

Автори: Поліщук Олександр Олегович, Защолкін Костянтин В'ячеславович, Дрозд Олександр Валентинович, Кузнєцов Микола Олександрович, Донченко Олександр Юрійович

МПК: G06F 11/00, G06F 7/544, G06F 11/263 ...

Мітки: пристрій, програмований

Формула / Реферат:

Програмований пристрій, що містить перший 2n-розрядний регістр, перший n-адресний мультиплексор, другий 2n-розрядний регістр, другий n-адресний мультиплексор, при цьому тактовий вхід і перший вхід прийому даних пристрою підключено відповідно до тактового входу і входу послідовного прийому даних першого регістра, виходи розрядів 0…2n-1 першого регістра підключено відповідно до інформаційних входів 0…2n-1 першого мультиплексора, входи n...

Номер патенту: 111808

Опубліковано: 10.06.2016

Автори: Лукашенко Володимир Андрійович, Лукашенко Андрій Германович, Лукашенко Валентина Максимівна, Лукашенко Дмитро Андрійович, Зубко Ігор Анатолійович, Рудаков Костянтин Сергійович

МПК: G06F 17/14, G06F 17/10, G05F 5/00 ...

Мітки: обчислення, прямих, обернених, співпроцесор, функцій, значень

Формула / Реферат:

Сопроцесор для обчислення значень "прямих" та "обернених" функцій, що містить перший блок керуючих елементів І, перший вхід якого підключено до керуючого входу "пряма функція", другий блок керуючих елементів І, перший вхід якого підключено до керуючого входу "обернена функція", дешифратор х, дешифратор у, кодові входи яких з'єднані, а виходи підключені через блок елементів АБО до відповідних входів...

Номер патенту: 60635

Опубліковано: 25.06.2011

Автори: Кущ Сергій Олександрович, Панаско Олена Миколаївна, Кочкарьов Юрій Олександрович

МПК: G06F 7/544

Мітки: елемент, універсальний, логічний

Формула / Реферат:

1. Універсальний логічний елемент, який містить дві частини - блок формування кон'юнкцій, на вхід якого подають вхідні аргументи, та блок додавання кон'юнкцій, який своїми входами підключений до блока формування кон'юнкцій, а виходи елементів додавання кон'юнкцій є виходами всього пристрою, який відрізняється тим, що вхідні шини для кожної змінної є одинарними, а елементи додавання кон'юнкцій складаються з елементів XOR.2....

Номер патенту: 46616

Опубліковано: 25.12.2009

Автори: Баранов Георгій Леонідович, Баранов Володимир Леонідович, Жуков Ігор Анатолійович, Мартинова Оксана Петрівна

МПК: G06F 7/548, G06F 7/544

Мітки: тангенса, обчислення, гіперболічного, пристрій

Формула / Реферат:

Пристрій для обчислення гіперболічного тангенса, який містить три регістри, блок множення, три комутатори, перетворювач кодів, блок керування, перший вихід якого з'єднаний з установлювальними входами першого, другого і третього регістрів, другий вихід блока керування з'єднаний з керуючим входом прийому інформації першого регістра, керуючий вхід видачі інформації якого з'єднаний з третім виходом блока керування, причому інформаційні входи...

Номер патенту: 40177

Опубліковано: 25.03.2009

Автори: Зубко Ігор Анатолійович, Лукашенко Валентина Максимівна, Лукашенко Володимир Андрійович, Кулигін Олександр Анатолійович, Лукашенко Андрій Германович, Рудаков Костянтин Сергійович

МПК: G06F 7/544

Мітки: функцій, цифровий, обчислення, пристрій

Формула / Реферат:

Цифровий пристрій для обчислення функцій, що вміщує регістр входу 1, інформаційні входи якого з'єднані з входами пристрою, дешифратор 2, інформаційні входи якого з'єднані з виходами регістра входу 1, блок пам'яті 3, входи якого з'єднані з виходами дешифратора 2, m-груп елементів "І" 4, де m-розрядність коефіцієнта нахилу апроксимуючої прямої, керуючі входи елементів "І" 4 підключені до перших виходів блока пам'яті 3, а...

Номер патенту: 34951

Опубліковано: 26.08.2008

Автори: Баранов Володимир Леонідович, Баранов Георгій Леонідович, Мартинова Оксана Петрівна, Жуков Ігор Анатолійович

МПК: G06F 7/544

Мітки: функції, обчислення, пристрій, показникової

Формула / Реферат:

Пристрій для обчислення показникової функції, який містить три регістри, перший комутатор, перетворювач кодів і блок керування, причому інформаційні входи пристрою з'єднані з інформаційними входами першого регістра, виходи другого регістра з'єднані з інформаційними входами третього регістра, перший вихід блока керування з'єднаний з установочними входами першого, другого і третього регістрів, другий вихід блока керування з'єднаний з керуючим...

Номер патенту: 76203

Опубліковано: 17.07.2006

Автори: Мартинова Оксана Петрівна, Жуков Ігор Анатолійович, Баранов Володимир Леонідович, Баранов Георгій Леонідович

МПК: G06F 17/10, G06F 7/544

Мітки: показникової, обчислення, функції, пристрій

Формула / Реферат:

1. Пристрій для обчислення показникової функції, який містить три регістри і блок завдання констант, причому інформаційні входи пристрою з'єднані з інформаційними входами першого регістра, виходи другого регістра з'єднані з інформаційними входами третього регістра, керуючі входи пристрою з'єднані з адресними входами блока завдання констант, який відрізняється тим, що в нього додатково введені два комутатори, блок множення, елемент АБО і блок...

Номер патенту: 75435

Опубліковано: 17.04.2006

Автори: Баранов Володимир Леонідович, Мартинова Оксана Петрівна, Жуков Ігор Анатолійович, Баранов Георгій Леонідович

МПК: G06F 7/544

Мітки: пристрій, функції, експоненціальної, обчислення

Формула / Реферат:

1. Пристрій для обчислення експоненціальної функції, який містить три регістри, квадратор і зсувач, причому інформаційні входи пристрою з'єднані з інформаційними входами першого регістра, виходи другого регістра з'єднані з входами квадратора, виходи якого з'єднані з інформаційними входами третього регістра, який відрізняється тим, що в нього додатково введені елемент АБО, комутатор і блок керування, перший вихід якого з'єднаний з...

Номер патенту: 75455

Опубліковано: 17.04.2006

Автори: Баранов Володимир Леонідович, Кременецький Георгій Миколайович, Баранов Георгій Леонідович, Жуков Ігор Анатолійович

МПК: G06F 17/10, G06F 7/544

Мітки: обчислення, сигмоїдальної, пристрій, функції

Формула / Реферат:

1. Пристрій для обчислення сигмоїдальної функції, який містить три регістри і блок множення, причому інформаційні входи пристрою з'єднані з інформаційними входами першого регістра, а виходи блока множення з'єднані з інформаційними входами другого регістра, який відрізняється тим, що в нього додатково введені три комутатори, перетворювач кодів і блок керування, перший вихід якого з'єднаний з установочними входами першого, другого і третього...

Номер патенту: 10201

Опубліковано: 15.11.2005

Автори: Шакун Сергій Олександрович, Кочкарьов Юрій Олександрович, Панаско Олена Миколаївна

МПК: G06F 7/544, G06F 7/78, G06F 15/76 ...

Мітки: програмована, логічна, матриця

Формула / Реферат:

1. Програмована логічна матриця, що містить логічні блоки, в яких поєднуються по декілька макрокомірок з логічними розширювачами, а також програмовану комутаційну матрицю та елементи вводу/виводу, причому кожна макрокомірка містить локальну матрицю, в якій формуються терми (кон'юнкції), матрицю розподілення термів, паралельний та розподілений розширювачі, вихідний блок з програмованим регістром та блок елементів підсумовування термів...

Номер патенту: 3471

Опубліковано: 15.11.2004

Автори: Мартинова Оксана Петрівна, Баранов Георгій Леонідович, Жуков Ігор Анатолійович, Баранов Володимир Леонідович

МПК: G06F 17/10, G06F 7/544

Мітки: обчислення, показникової, функції, пристрій

Формула / Реферат:

1. Пристрій для обчислення показникової функції, який містить три регістри і блок завдання констант, причому інформаційні входи пристрою з'єднані з інформаційними входами першого регістра, виходи другого регістра з'єднані з інформаційними входами третього регістра, керуючі входи пристрою з'єднані з адресними входами блока завдання констант, який відрізняється тим, що в нього додатково введені два комутатори, блок множення, елемент АБО і блок...

Номер патенту: 63562

Опубліковано: 15.01.2004

Автори: Кисельов Олексій Олександрович, Марігодов Володимир Костянтинович, Осадчий Юрій Михайлович

МПК: G06F 7/548, G06F 7/544

Мітки: пристрій, координат, перетворення, системі, декартову, гіперболічної

Формула / Реферат:

Пристрій для перетворення гіперболічної системи координат у декартову, що містить послідовно з’єднані регістр першої гіперболічної координати, комутатор, блок додавання, вузол зв'язку координат, перший вхід блока віднімання, а також регістр другої гіперболічної координати, підключений до другого входу блока віднімання, і помножувач, який відрізняється тим, що в нього введені компаратор, лічильник номера ітерації перетворення, двопозиційний...

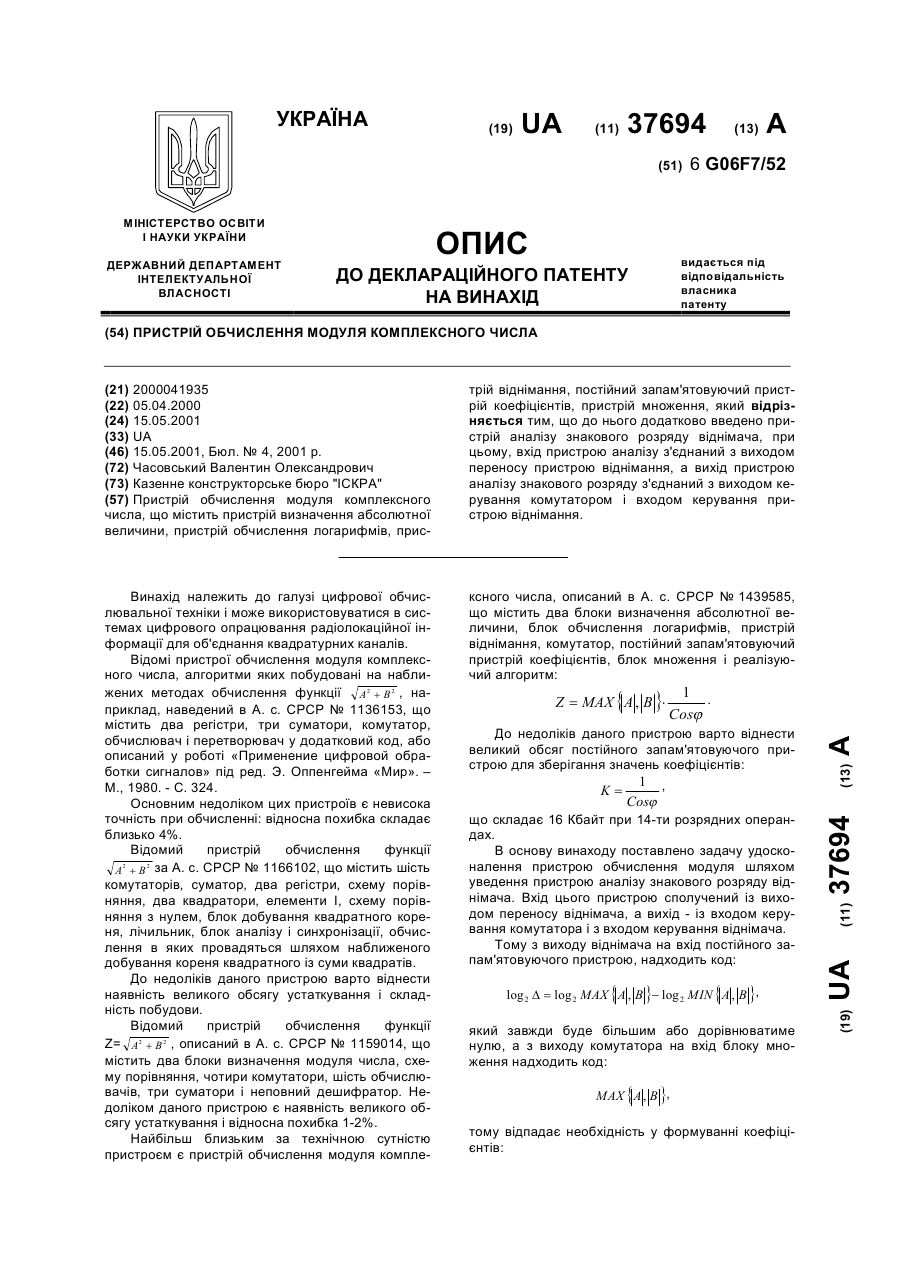

Номер патенту: 37694

Опубліковано: 15.05.2001

Автор: Часовський Валентин Олександрович

МПК: G06F 7/483, G06F 7/544, G06F 7/491 ...

Мітки: модуля, комплексного, числа, обчислення, пристрій

Формула / Реферат:

Пристрій обчислення модуля комплексного числа, що містить пристрій визначення абсолютної величини, пристрій обчислення логарифмів, пристрій віднімання, постійний запам'ятовуючий пристрій коефіцієнтів, пристрій множення, який відрізняється тим, що до нього додатково введено пристрій аналізу знакового розряду віднімача, при цьому вхід пристрою аналізу з'єднаний з виходом переносу пристрою віднімання, а вихід пристрою аналізу знакового розряду...

Номер патенту: 35014

Опубліковано: 15.03.2001

Автори: Лукашенко Валентина Максимівна, Гладченко Максим Ігорович, Ротте Сергій Вікторович, Лукашенко Андрій Германович

МПК: G06F 7/50, G06F 15/00, G06F 7/52 ...

Мітки: цифровий, функцій, обчислення, пристрій

Формула / Реферат:

Цифровий пристрій для обчислення функцій, що вміщує регістр, ланцюг диференціювання, адресну комбінаційну схему, числовий блок пам'яті, входи якого з'єднані з виходами адресної комбінаційної схеми, а виходи числового блоку пам'яті підключені до відповідних лічильних входів регістра, керуюча шина пристрою "Скид" підключена до перших керуючих входів регістру, шина "Запуск" е керуючою шиною пристрою, керуючий тригер, керуючий...

Номер патенту: 32998

Опубліковано: 15.02.2001

Автори: Бантюков Євген Миколайович, Коток Валерій Борисович, Олексюк Андрій Володимирович, Челомбітько Георгій Олександрович, Волчков Іван Іванович

МПК: G06F 17/11, G06F 7/544

Мітки: ах3+вх2+сх+d, полінома, пристрій, відтворення, вигляду

Текст:

...входом лічильника імпульсів 10, перший тригер 11, до другого входу якого підключений позики лічильника імпульсів 7, другий тригер 12, третій вихід 5 тригер 13, перший вхід якого з'єднаний із другим входом тригера 12 і з виходом позики лічильника імпульсів 8, першу вхідну шину 14, яка підключена до других входів елементів І 1 та І 3 і до першого входу елемента І 5, другий вхід якого з^єднаний із виходом тригера 13, з першим...
