H02B — Щити, підстанції й розподільні пристрої для підведення і розподілу електричної енергії

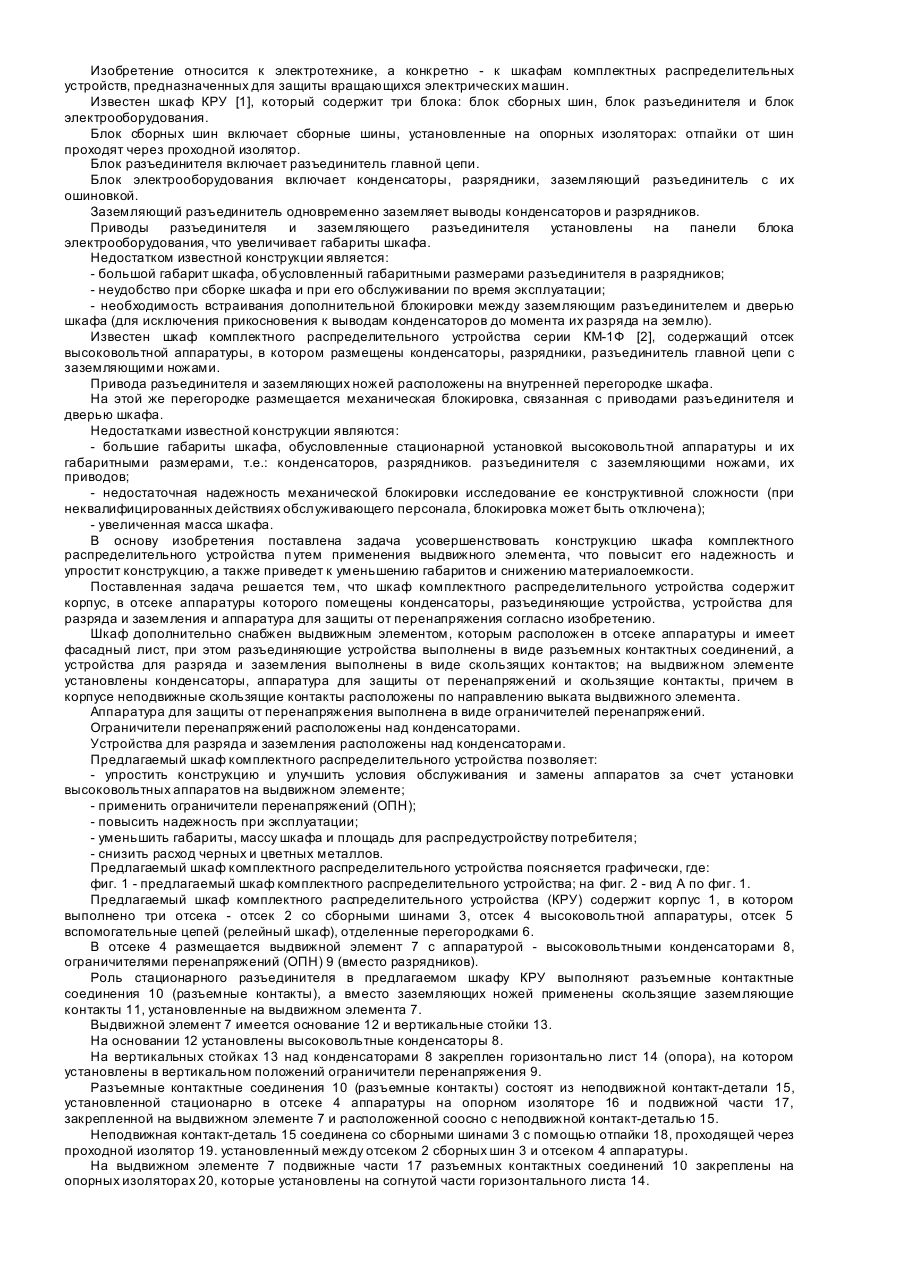

Номер патенту: 3288

Опубліковано: 27.12.1994

Автори: Виграненко Аза Пилипівна, Малаховський Юрій Григорович

МПК: H02B 11/00

Мітки: шафа, комплектного, розподільного, пристрою

Формула / Реферат:

1. Шкаф комплектного распределительного устройства, содержащий корпус, в отсеке аппаратуры которого помещены конденсаторы, разъединяющие устройства, устройства для разряда и заземления и аппаратура для защиты от перенапряжений, отличающийся тем, что он дополнительно снабжен выдвижным элементом, который расположен в отсеке аппаратуры и имеет фасадный лист, при этом разъединяющие устройства выполнены в виде разъемных контактных соединений, а...

Номер патенту: 3290

Опубліковано: 27.12.1994

Автори: Захарова Тетяна Миколаївна, Рибалченко Сергій Павлович

МПК: H02B 11/00

Мітки: пристрою, розподільного, шафа, комплектного

Формула / Реферат:

1. Шкаф комплектного распределительного устройства типа камер сборных одностороннего обслуживания, содержащий каркас, в верхней части которого установлены сборные шины и внутри которого расположены два разъединителя с подвижными и неподвижными контактными пластинами, трансформаторы напряжения, высоковольтные предохранители, система шин для электропитания, связанная с разъединителями, один из которых соединен с системой шин для отвода...

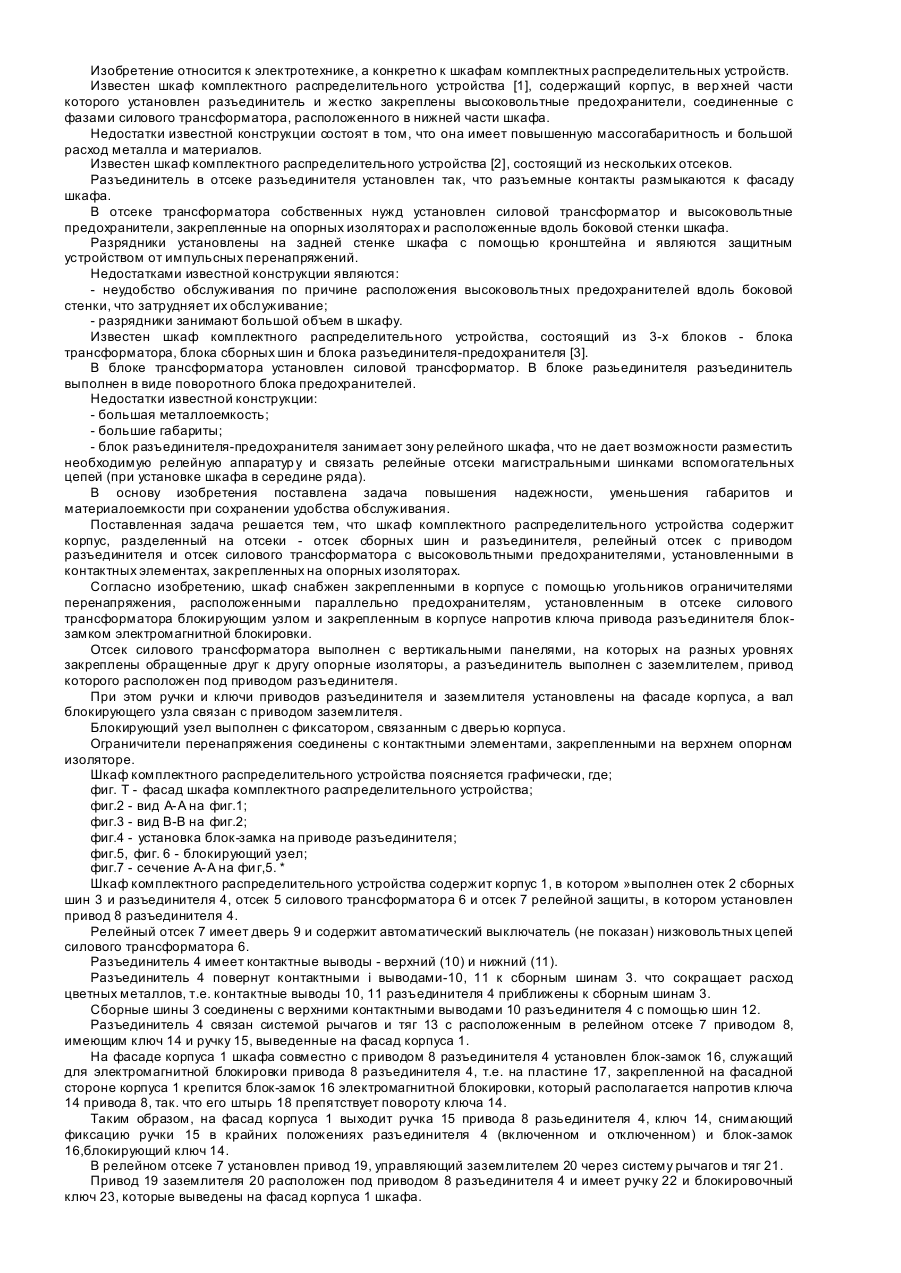

Номер патенту: 3250

Опубліковано: 26.12.1994

Автори: Мозуль Йола Володимирівна, Левітський Сергій Костянтинович

МПК: H02B 13/00

Мітки: комплектного, шафа, розподільного, пристрою

Формула / Реферат:

1. Шкаф комплектного распределительного устройства, содержащий корпус, разделенный на отсеки - отсек сборных шин и разъединителя, релейный отсек с приводом разъединителя и отсек силового трансформатора с высоковольтными предохранителями, установленными в контактных элементах, закрепленных на опорных изоляторах, отличающийся тем, что снабжен закрепленными в корпусе с помощью угольников ограничителями перенапряжения, расположенными параллельно...

Номер патенту: 2912

Опубліковано: 26.12.1994

Автори: Кобозєв Олександр Сергійович, Райнін Валерій Юхимович, Гапоненко Геннадій Миколайович, Недайвода Ігор Миколайович, Міцкевич Геннадій Феодосійович

МПК: H02B 7/00, H02H 7/26

Мітки: розподілювальний, пристрій

Формула / Реферат:

1. Распределительное устройство, содержащее вводный выключатель с количеством полюсов, соответствующим числу фаз защищаемой цепи. снабженный расцепителями мгновенного действия, сборные шины, подключенные к отводящим зажимам вводного выключателя, к которым подключены по меньшей мере два фидера, столько же фидерных аппаратов, выполненных с дистанционным управлением, содержащих в каждом полюсе главные подвижные и неподвижные контакты, общий для...

Номер патенту: 2964

Опубліковано: 26.12.1994

Автор: Осипенко Сергій Іванович

МПК: H02B 13/00

Мітки: розподільного, пристрою, шафа, комплектного

Формула / Реферат:

1. Шкаф комплектного распределительного устройства, содержащий отсек сборных шин и отсек выкатного элемента, заземляющий разъединитель с приводом, кабельный отсек, в котором установлены трансформаторы тока, шины кабельных сборок, кабельные воронки, при этом отсек сборный шин отделен от отсека выкатного элемента верхней изоляционной втулкой, а кабельный отсек, расположенный в нижней части шкафа, отделен от примыкающего к нему спереди отсека...

Номер патенту: 2549

Опубліковано: 26.12.1994

Автори: Райнін Валерій Юхимович, Кобозєв Олександр Сергійович, Міцкевич Геннадій Феодосійович, Постольник Вячеслав Миколайович, Гайдаєнко Віктор Матвійович

МПК: H02B 7/00, H02H 7/26

Мітки: пристрій, низької, розподілювальний, напруги

Формула / Реферат:

Распределительное устройство низкого напряжения, содержащее общий вводной выключатель с количеством полюсов равным числу подходящих к распределительному устройству фаз и выполненный с расцепителем, по меньшей мере два фидера, подключенных к отводящим зажимам вводного выключателя, столько же фидерных аппаратов управления, содержащих в каждом полюсе неподвижные и подвижные контакты с контакт-деталями, датчики тока и дугогасительные камеры, реле...

Номер патенту: 2548

Опубліковано: 26.12.1994

Автори: Постольник Вячеслав Миколайович, Гайдаєнко Віктор Матвійович, Кобозєв Олександр Сергійович, Недайвода Ігор Миколайович, Міцкевич Геннадій Феодосійович

МПК: H02B 7/00, H02H 7/26

Мітки: розподілювальний, напруги, пристрій, низької

Формула / Реферат:

Распределительное устройство низкого напряжения, содержащее вводной выключатель с количеством полюсов, соответствующим числу фаз, подходящих к распределительному устройству, и содержащий в каждом полюсе неподвижные и подвижные контакты с контакт-деталями, механизм включения и отключения, дугогасительную камеру и дистанционный расцепитель, по меньшей мере, два фидера, столько же фидерных аппаратов управления, содержащих в каждом полюсе...

Номер патенту: 2225

Опубліковано: 26.12.1994

Автори: Кольчик Іван Арсентєвич, Радзівілов Микола Степанович, Підмогильний Василь Миколаєвич, Калашніков Олександр Костянтинович, Ушаков Юрій Олексієвич, Завертайло Леонід Георгієвич, Горобець Валерій Анатолієвич, Сірий Вячеслав Костянтинович, Локтів Микола Олексієвич

МПК: H02B 13/00, H01H 9/04

Мітки: улаштування, комплектне, вибухозахищене

Формула / Реферат:

Комплектное взрывозащищенное устройст­во, содержащее отделение коммутационного аппа­рата с быстрооткрываемой крышкой и панелями с аппаратурой, отделения ввода и вывода токопроводов с крышками, съемный взрывозащищенный разъединитель, обработанные под взрывозащитные поверхности фланцы отделений ввода и вывода токопроводов и коммутационного аппара­та, отличающееся тем, что, с целью уменьшения массы и габаритов, снижения трудоемкости...

Номер патенту: 2307

Опубліковано: 26.12.1994

Автори: Осипенко Сергій Іванович, Фьодоров Юрій Борисович

МПК: H02B 1/00

Мітки: шин, пристрій, заземлення

Формула / Реферат:

Устройство для заземлення шин шкафа комп­лектного распределительного устройства, содержа­щее ножи заземления, жестко закрепленные на валах, установленных в нижней части шкафа и шарнирно соединенных с приводом, отличающееся тем, что, с целью упрощения конструкции и снижения материалоемкости, вал выполнен единым для всех ножей заземления и расположен параллель­но фасаду шкафа на двух опорах.

Номер патенту: 2303

Опубліковано: 26.12.1994

Автори: Приходько Олександр Олександрович, Левітський Сергій Константинович

МПК: H02B 1/015

Мітки: комплектного, розподільного, заземлюючих, шафи, блокування, будова, дверима, пристрою, роз'єднувача, ножів

Формула / Реферат:

Устройство блокировки заземляющих ножей разъединителя с дверью шкафа комплектного рас­пределительного устройства, содержащее сектор, вертикально установленный на валу заземляющих ножей, подпружиненную ось, тягу, упор, установ­ленный с возможностью взаимодействия с пластиной, закрепленной на двери, отличающееся тем, что, с целью упрощения конструкции и повы­шения эксплуатационной надежности, оно снаб­жено направляющей, неподвижно укрепленной...

Номер патенту: 2302

Опубліковано: 26.12.1994

Автори: Рибалченко Сергій Павлович, Бдуленко Віктор Миколаєвич

МПК: H02B 13/02

Мітки: ксо, комплектний, типу, пристрій, розподільний

Формула / Реферат:

1. Комплектное распределительное устрой­ство типа КСО, содержащее каркас, внутри кото­рого расположены сборные шины, выключатель, трансформаторы тока, соединенные между собой с помощью двух разъединителей с подвижными и неподвижными контактными пластинами, и за­земляющий нож, отличающееся тем, что, с целью повышения надежности, упрощения конструкции, улучшения обслуживания при эксплуатации, уменьшения материалоемкости, устройство снаб­жено...

Номер патенту: 2833

Опубліковано: 26.12.1994

Автори: Ревуцький Костянтин Якимович, Цимбалюк Леонід Мойсейович, Гордієнко Роман Іванович, Луковець Віктор Антонович, Андрійчук Павло Денисович

МПК: H02B 13/00

Мітки: пристрою, комплектного, розподільного, шафа

Формула / Реферат:

1. Шкаф комплектного распределительного устройства, содержащий отсек сборных шин, отсек линейных шин и отсек выкатного элемента, разде­ленные между собой перегородками, и не­подвижные втычные контакты верхних и нижних штепсельных разъемов выкатного элемента, за­ключенные в проходные изоляционные втулки, отличающийся тем, что, с целью повышения на­дежности, улучшения условий обслуживания и эксплуатации, указанные вентиляционные втулки с...
