Спосіб отримання виробів з титанових сплавів
Номер патенту: 22692
Опубліковано: 25.04.2007
Автори: Матвійчук Михайло Васильович, Саввакін Дмитро Георгійович, Івасишин Орест Михайлович, Бичков Сергій Андрійович, Моляр Олександр Григорович, ТЕЛІН ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ
Формула / Реферат
Спосіб отримання виробів з титанових сплавів, що включає змішування порошку основи з розміром часток менше 100 мкм, що містить гідрид титану, з порошками легуючих елементів, які утворюють з титаном сплави, з розміром часток не більше 1/3-2/3 від розмірів часток основи, компактування у виріб при тиску 400-1000 МПа, нагрівання зі швидкістю 10-15°С/хв. у вакуумі до температури спікання, при якій не утворюється жодної рідкої фази, при нагріванні в інтервалі температур 400-900°С контролюють водень, який виділяється у вакуумованій камері, до тиску 104 Па, потім продовжують нагрівання виробів до температури спікання з одночасним зниженням тиску у камері до 10-2 Па, який відрізняється тим, що міцність скомпактованих виробів складає не менше 150-250 МПа, як основу використовують порошок гідриду титану в суміші з порошком титану, кількість якого 5 – 40 %, легуючі елементи вводять у вигляді порошків металів і сплавів, з яких принаймні один здатний до пластичної деформації, а навантаження і розвантаження при пресуванні проводять з контрольованою швидкістю 5-30 МПа/сек.
Текст

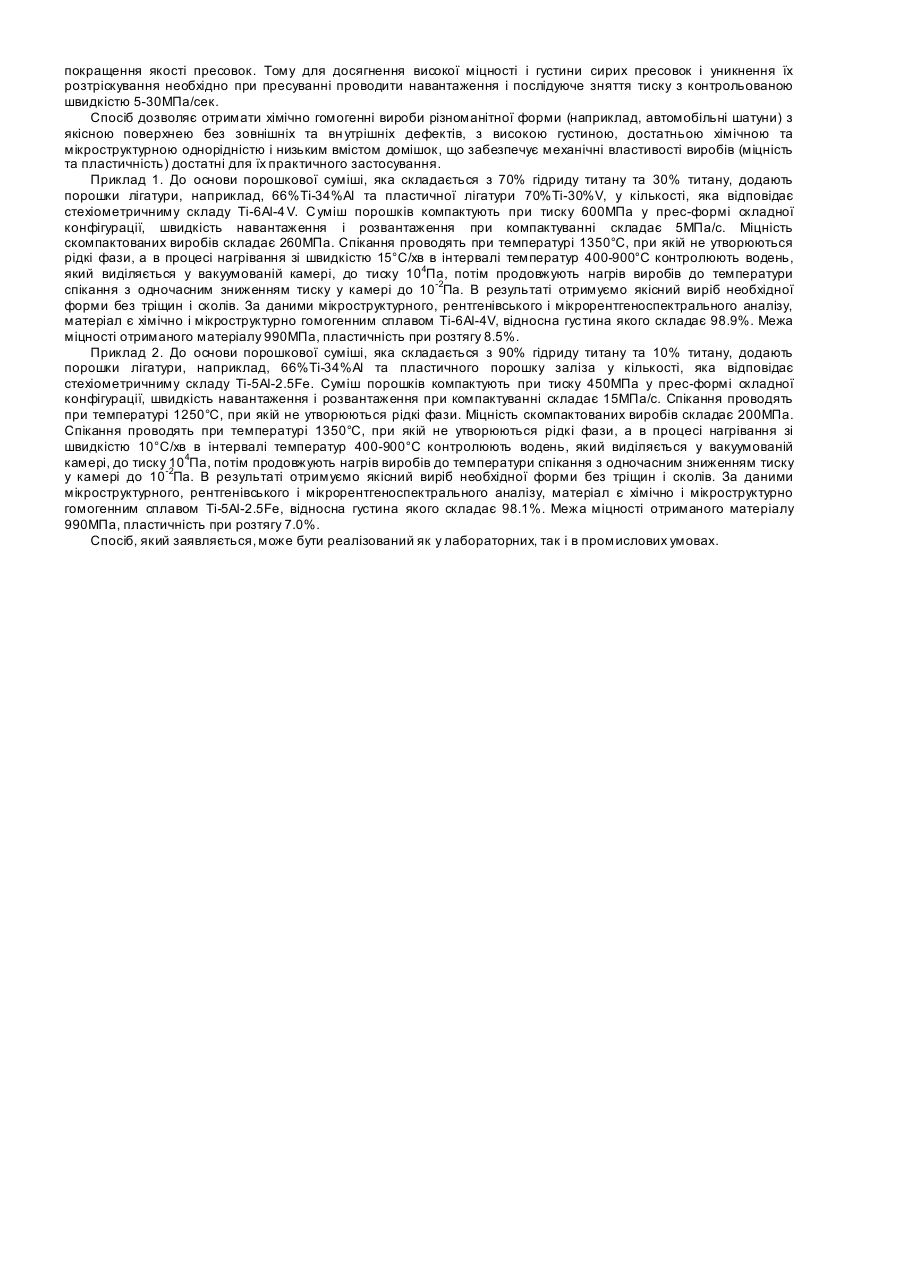

Корисна модель відноситься до порошкової металургії, а саме до способів отримання деталей складної конфігурації з титанових сплавів і може бути; використана в різних галузях техніки: автомобільного та авіаційного машинобудування, машинобудування для нафтової, газової, хімічної промисловості, тощо. Відомий спосіб виготовлення спечених виробів з порошку ти танового сплаву [Патент №6092605, Японія, Бюл. ИСМ №4 1998р., МКП B22F3/24], який включає пресування вихідних елементарних порошків, спікання у вакуумі, гаряче ізостатичне формування сплаву в дво фазній альфа+бета області та дробеструйну обробку отриманої заготовки для усунення залишкових пор у поверхневому шарі. Недоліком цього методу є недостатня відносна густина виробів (наявність залишкової пористості у внутрішніх об’ємах виробів), що знижує їх механічні властивості, зокрема, міцність. Також відомий метод отримання спечених порошкових титанових сплавів і виробів з них [Патент №4432795, США, 1984, ИСМ №10 84, МКП С22С14/00, С22С1/04, E22F1/00], який включає розмелювання часток легуючи х елементів, які утворюють з титаном сплави, до розмірів менше 20мкм, змішування їх з частками основи, що містить титан, розміром більше 40мкм, компактування суміші у виріб необхідної конфігурації і спікання при температурах, при яких не утворюються рідкі фази. Це дозволяє отримати сплав з високою відносною густиною. Недоліком цього способу є погіршення механічних властивостей сплаву внаслідок забруднення шихти киснем, залізом та іншими домішками в процесі розмелювання. Найбільш близьким до методу, що заявляється, є «Спосіб отримання виробів з титанових сплавів» [патент України на корисна модель №70366, 2001р., бюл. №10, 2004р., МКП B22F3/16, С22С1/04, 14/00, C22F1/18], який включає змішування порошку основи, що містить титан, з порошками легуючи х елементів, які утворюють з титаном сплави, компактування у вироб та спікання у вакуумі при температурах, при яких не утворюється жодної рідкої фази, причому як основу, що містить титан, використовують порошок гідриду титану з розміром часток
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for articles production from titanium alloys
Автори англійськоюIvasyshyn Orest Mykhailovych, Moliar Oleksandr Hryhorovych, Savvakin Dmytro Heorhiiovych, Bychkov Serhii Andriiovych, Telin Vladyslav Volodymyrovych
Назва патенту російськоюСпособ получения изделий из титанових сплавов
Автори російськоюИвасишин Орест Михайлович, Моляр Александр Григорьевич, Саввакин Дмитрий Георгиевич, Бычков Сергей Андреевич, Тэлин Владислав Владимирович
МПК / Мітки
МПК: C22C 1/04
Мітки: отримання, виробів, сплавів, титанових, спосіб
Код посилання
<a href="https://ua.patents.su/2-22692-sposib-otrimannya-virobiv-z-titanovikh-splaviv.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання виробів з титанових сплавів</a>
Спосіб отримання виробів з титанових сплавів
Номер патенту: 70366
Опубліковано: 15.10.2004
Автори: Саввакін Дмитро Георгійович, Дрозденко Віктор Антонович, Фроєс Френсіс Херберт, Моксон Владімір С., Івасишин Орест Михайлович, Петрунько Анатолій Миколайович
МПК: B22F 3/16, C22C 1/04, C22C 14/00, C22F 1/18
Мітки: титанових, виробів, сплавів, отримання, спосіб
Формула / Реферат:
1. Спосіб отримання виробів з титанових сплавів, який включає: змішування порошку основи, що містить титан, з порошками легуючих елементів, які утворюють з титаном сплави, пресування у виріб та спікання у вакуумі при температурах, при яких не утворюється жодної рідкої фази, який відрізняється тим, що як основу, яка містить титан, використовують порошок гідриду титану з розміром часток <100 мкм, змішують з порошками легуючих елементів з...
Спосіб отримання прутків з цирконієвих та титанових сплавів
Номер патенту: 60536
Опубліковано: 15.10.2003
Автори: Артамонов Юрій Вікторович, Лазоркіна Дар'я Вікторівна, Бедросова Лариса Василівна, Терновий Юрій Федорович, Лазоркін Віктор Андрійович
МПК: B21B 3/00
Мітки: сплавів, спосіб, цирконієвих, прутків, титанових, отримання
Формула / Реферат:
1. Спосіб отримання прутків з цирконієвих та титанових сплавів, що включає холодне прокатування на стані валкового типу, відпалення, калібрування прутків та прикінцеве відпалення, який відрізняється тим, що прокатування здійснюють за один прохід з деформацією понад 75 % для цирконієвих сплавів та 55 % для титанових сплавів, а після відпалення здійснюють холодне ротаційне кування заготовок на чотирибойковій ротаційно-кувальній машині зі...
Спосіб одержання виробів з твердих сплавів
Номер патенту: 50592
Опубліковано: 15.10.2002
Автор: Нестерчук Анатолій Іванович
МПК: B22F 9/14
Мітки: спосіб, твердих, виробів, одержання, сплавів
Формула / Реферат:
Спосіб одержання виробів з твердих сплавів, що включає змішування порошків основи та металу-зв'язки, формування, який відрізняється тим, що як порошок металу-зв'язки використовують порошок, отриманий електроерозійним диспергуванням.
Спосіб хіміко-термічної обробки титанових сплавів
Номер патенту: 11724
Опубліковано: 16.01.2006
Автори: Погрелюк Ірина Миколаївна, Федірко Віктор Миколайович, Дюг Ірина Василівна, Яськів Олег Ігорович, Гурин Світлана Василівна
МПК: C23C 8/00
Мітки: обробки, спосіб, титанових, хіміко-термічної, сплавів
Формула / Реферат:
1. Спосіб хіміко-термічної обробки титанових сплавів, який полягає у насиченні титанових сплавів у вуглецекисневмісному середовищі, який відрізняється тим, що вуглецекисневмісне середовище додатково містить азот.2. Спосіб за п. 1, який відрізняється тим, що нагрівання проводять при температурі 850-890°С.
Спосіб хіміко-термічної обробки для підвищення корозійної тривкості титанових сплавів
Номер патенту: 7085
Опубліковано: 15.06.2005
Автори: Федірко Віктор Миколайович, Дюг Ірина Василівна, Погрелюк Ірина Миколаївна, Гурин Світлана Василівна, Яськів Олег Ігорович
МПК: C23C 8/00
Мітки: сплавів, обробки, корозійної, тривкості, титанових, спосіб, підвищення, хіміко-термічної
Формула / Реферат:
1. Спосіб хіміко-термічної обробки для підвищення корозійної тривкості титанових сплавів, який відрізняється тим, що нагрів у вуглецекисневмісному середовищі проводять при температурах, які не перевищують температурний інтервал поліморфного перетворення, а саме при 900-950°С, і ізотермічну витримку здійснюють протягом 5 год. для одночасного підвищення корозійної тривкості і збереження пластичної характеристики титанових сплавів.2....
Попередній патент: Колонковий снаряд
Наступний патент: Спосіб термомеханічної обробки високоміцних a+b-титанових сплавів
Випадковий патент: Багатоканальне рульове керування транспортного засобу по положенню з електромеханічним підсилювачем руля
