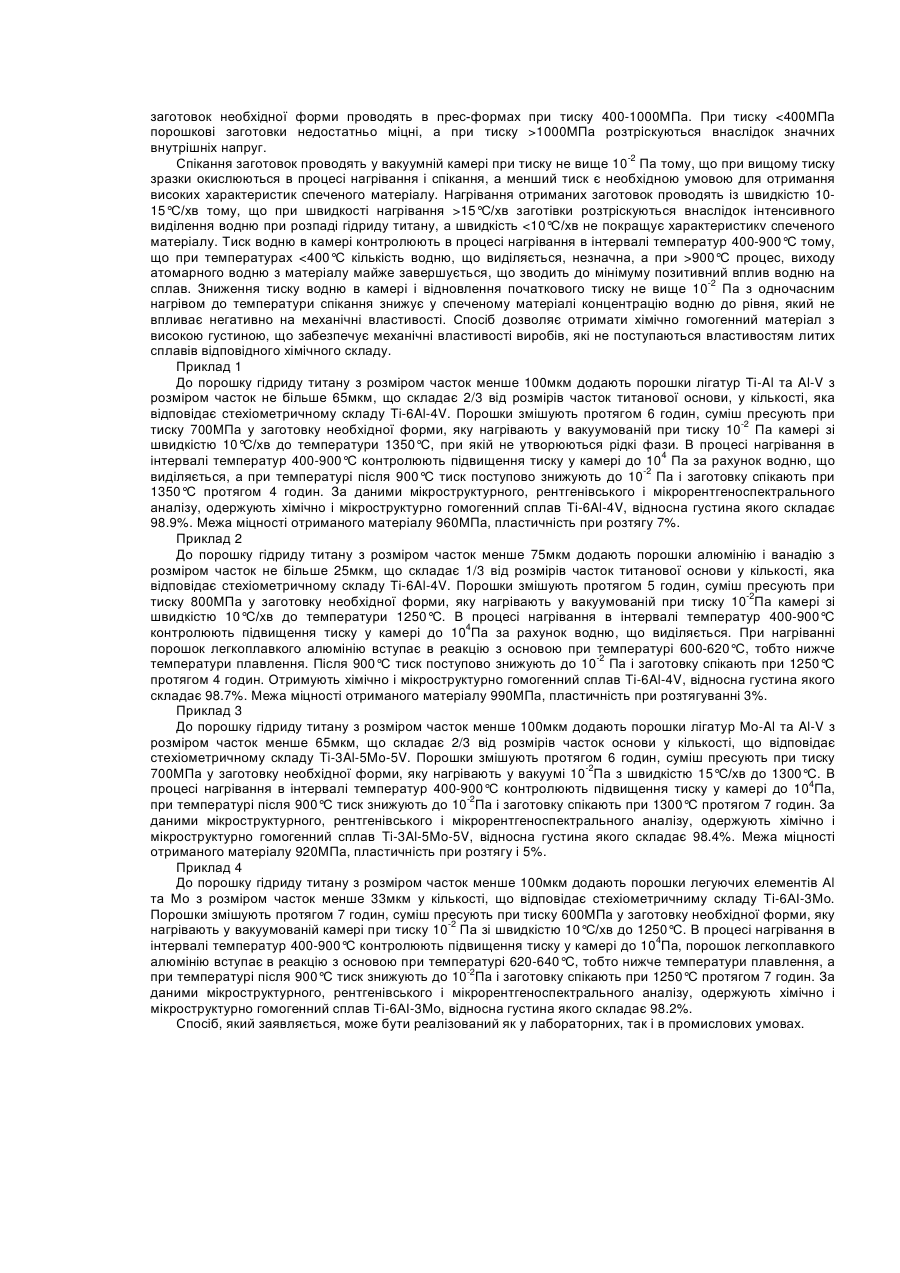

Спосіб отримання виробів з титанових сплавів

Номер патенту: 60536

Опубліковано: 15.10.2003

Автори: Лазоркіна Дар'я Вікторівна, Артамонов Юрій Вікторович, Терновий Юрій Федорович, Лазоркін Віктор Андрійович, Бедросова Лариса Василівна

МПК: B21B 3/00

Мітки: прутків, спосіб, цирконієвих, титанових, отримання, сплавів

Формула / Реферат:

1. Спосіб отримання прутків з цирконієвих та титанових сплавів, що включає холодне прокатування на стані валкового типу, відпалення, калібрування прутків та прикінцеве відпалення, який відрізняється тим, що прокатування здійснюють за один прохід з деформацією понад 75 % для цирконієвих сплавів та 55 % для титанових сплавів, а після відпалення здійснюють холодне ротаційне кування заготовок на чотирибойковій ротаційно-кувальній машині зі...

Номер патенту: 53076

Опубліковано: 15.01.2003

Автори: Шаповалова Оксана Михайлівна, Маркова Ірина Анатоліївна, Сусленкова Світлана Василівна

МПК: C22F 1/18

Мітки: термічної, обробки, титанових, сплавів, спосіб

Формула / Реферат:

Спосіб термічної обробки титанових сплавів, переважно тонкостінних напівфабрикатів, який включає нагрівання до температури, що на 10-20 °С перевищує температуру закінчення поліморфного перетворення, витримку та охолодження на повітрі, який відрізняється тим, що титанові сплави витримують в межах від 5 до 90 хвилин, час витримки збільшують зі зростанням ступеня легованості сплаву та визначають рентгенографічно на загартованих зразках-свідках...

Номер патенту: 55501

Опубліковано: 15.04.2003

Автори: Протоковілов Ігор Вікторович, Компан Ярослав Юрійович, Петров Анатолій Миколайович

МПК: C22C 1/03, C22B 9/18, C22B 34/12

Мітки: титанових, композитний, електрод, плавлення, магнітокерованого, сплавів, варіанти, електрошлакового

Формула / Реферат:

1. Композитний електрод для магнітокерованого електрошлакового плавлення титанових сплавів, виконаний у вигляді циліндра і виготовлений із матеріалу на основі титану губчастого і легуючих домішок, який відрізняється тим, що циліндр складається з двох коаксіально розташованих і міцно з'єднаних між собою частин: внутрішньої, виготовленої у вигляді стрижня із металургійного флюсу, і зовнішньої, виготовленої із титану губчастого з легуючими...

Номер патенту: 50981

Опубліковано: 15.11.2002

Автори: Дрозденко Ганна Вікторівна, Гріга Юдіт, Дрозденко Віктор Антонович, Джонс Михайло Михайлович, Петрунько Анатолій Миколайович

МПК: B22F 9/08

Мітки: сплавів, одержання, спосіб, титанових, порошків-гранул

Формула / Реферат:

Спосіб одержання порошків-гранул з титанових сплавів, що включає диспергування розплавленого металу з заглиблення робочого інструменту, який відрізняється тим, що метал розплавляють безпосередньо в заглибленні робочого інструменту, якому надають коливання з частотою 10-1000 сек-1, що диспергують розплавлений метал на окремі краплини, які твердіють при вільному падінні у вигляді частинок сферичної форми.

Номер патенту: 20040

Опубліковано: 25.12.1997

Автори: Кокоріна Олена Клавдіївна, Проскуркін Євгеній Васильович, Хаустов Георгій Йосипович, Крайник Ярослав Іванович, Норвилло Надія Юріївна, Полешко Юрій Павлович, Перехрестова Валентина Іванівна, Ткач Валер'ян Іванович, Руліков Віктор Володимирович, Сергеєв Віктор Володимирович, Пісарев Юрій Григорович, Пархоменко Віктор Валентинович

МПК: C23C 2/06, C23C 2/04, C23C 2/36

Мітки: покриття, спосіб, виробів, зовнішній, циліндричних, цинку, поверхні, сплавів, довгомірних, отримання, алюмінію

Формула / Реферат:

Способ получения покрытия из цинка, алюминия и их сплавов на наружной поверхности цилиндрических длинномерных изделий, включающий подготовку поверхности изделий, нанесение покрытия на нагретое изделие из расплава в среде защитного газа и охлаждение, отличающийся тем, что подготовку поверхности осуществляют путем последовательного нагрева изделий сначала на воздухе до температуры 550-600°С, а затем в восстановительной среде до температуры...
