Пристрій кріплення нагрівального елемента електричного конвектора

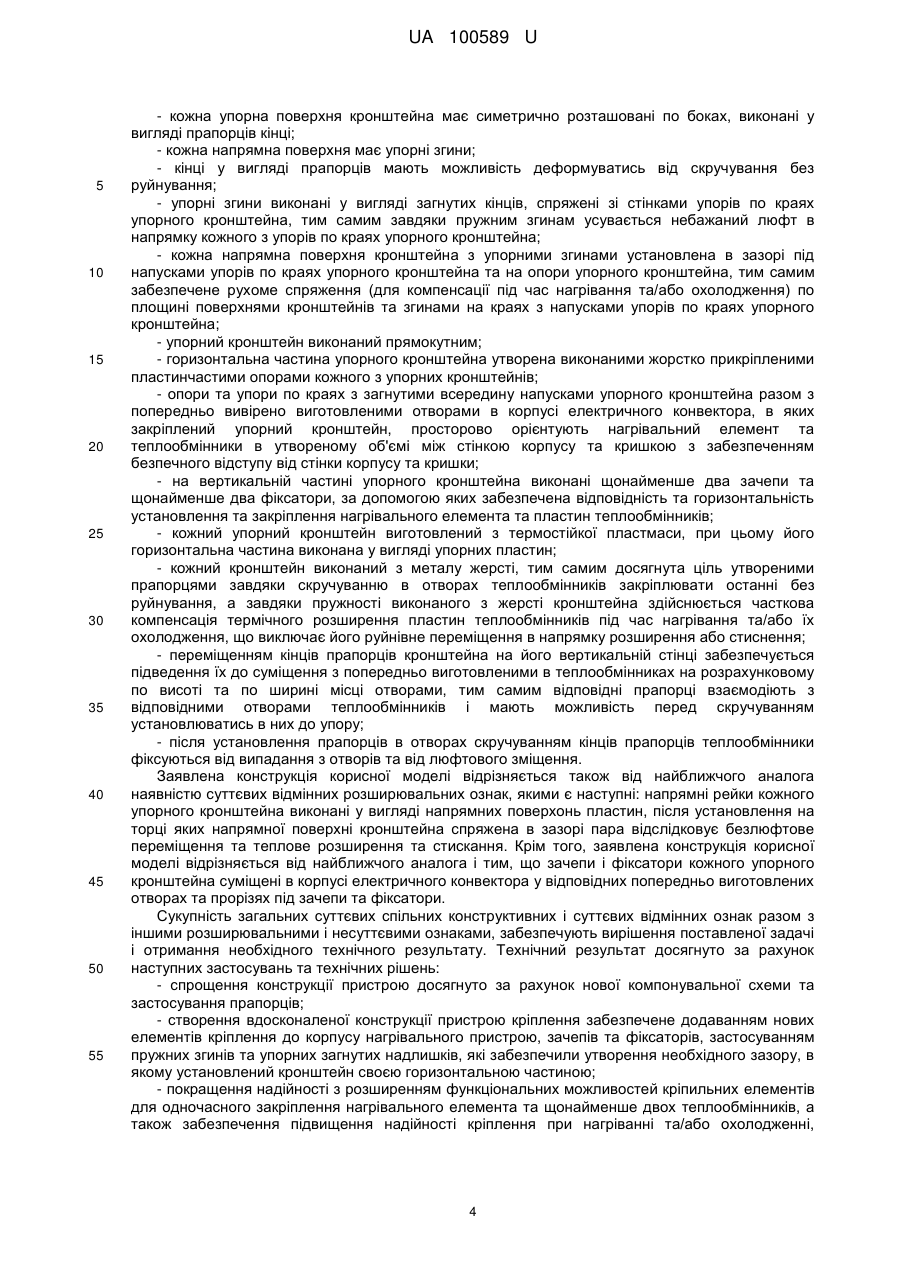

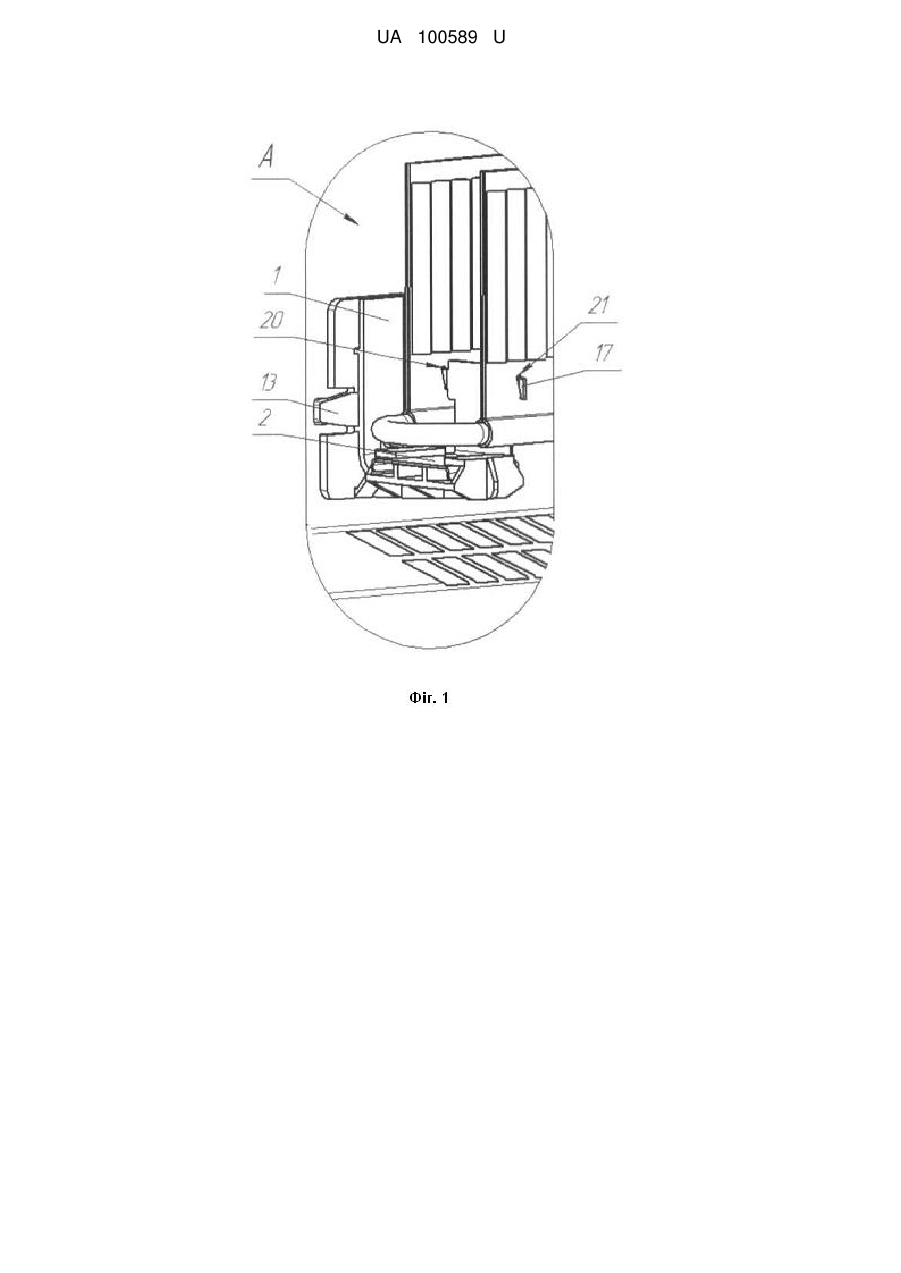

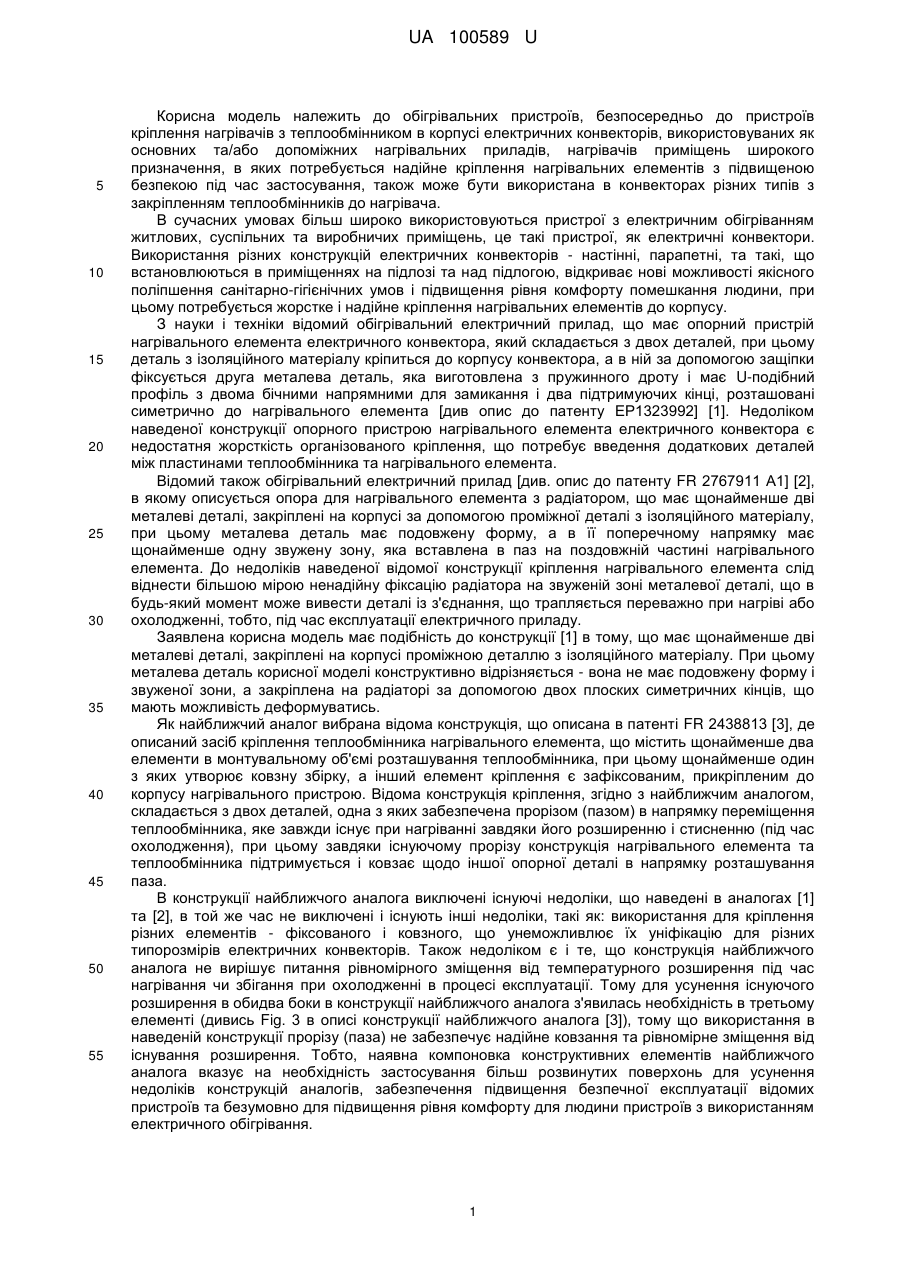

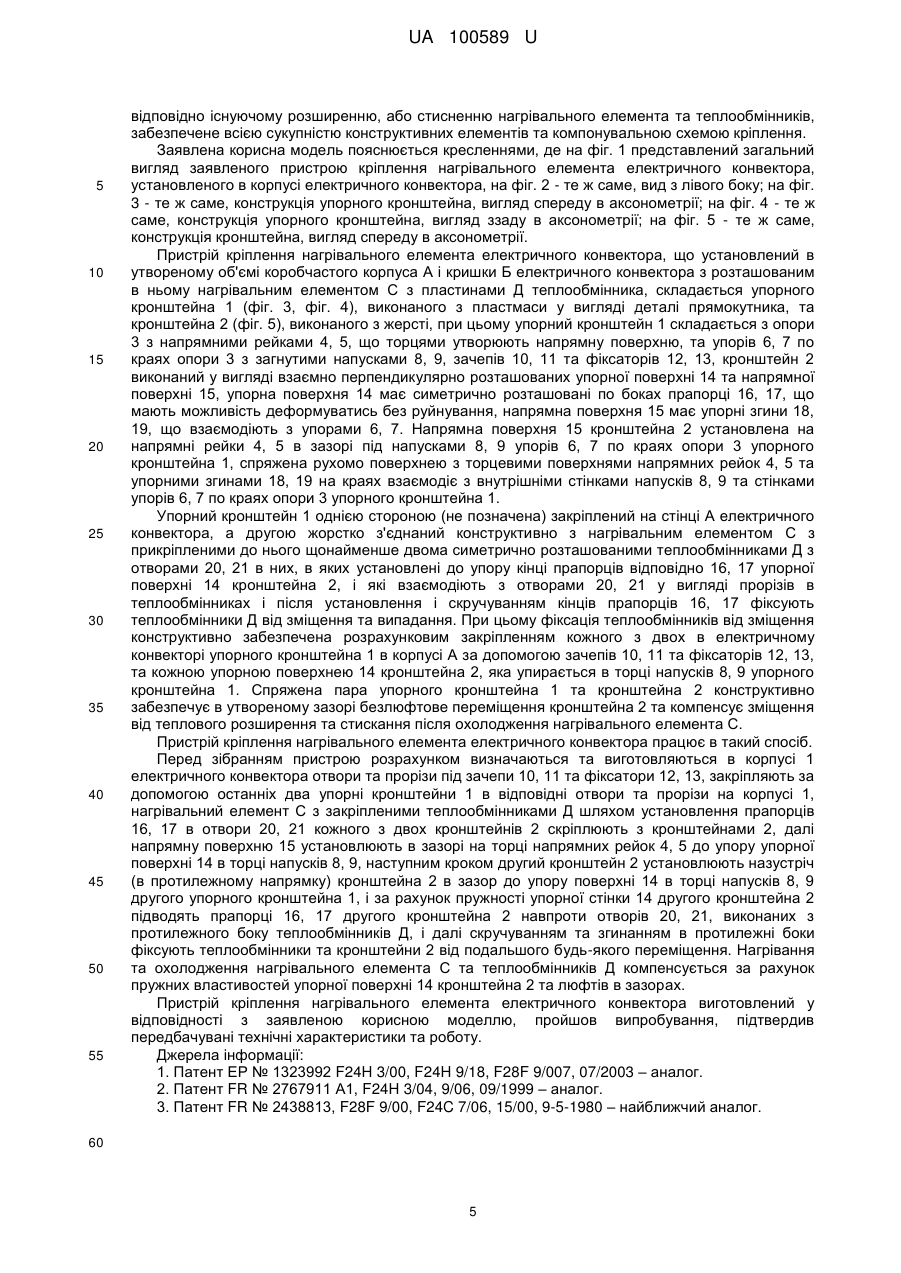

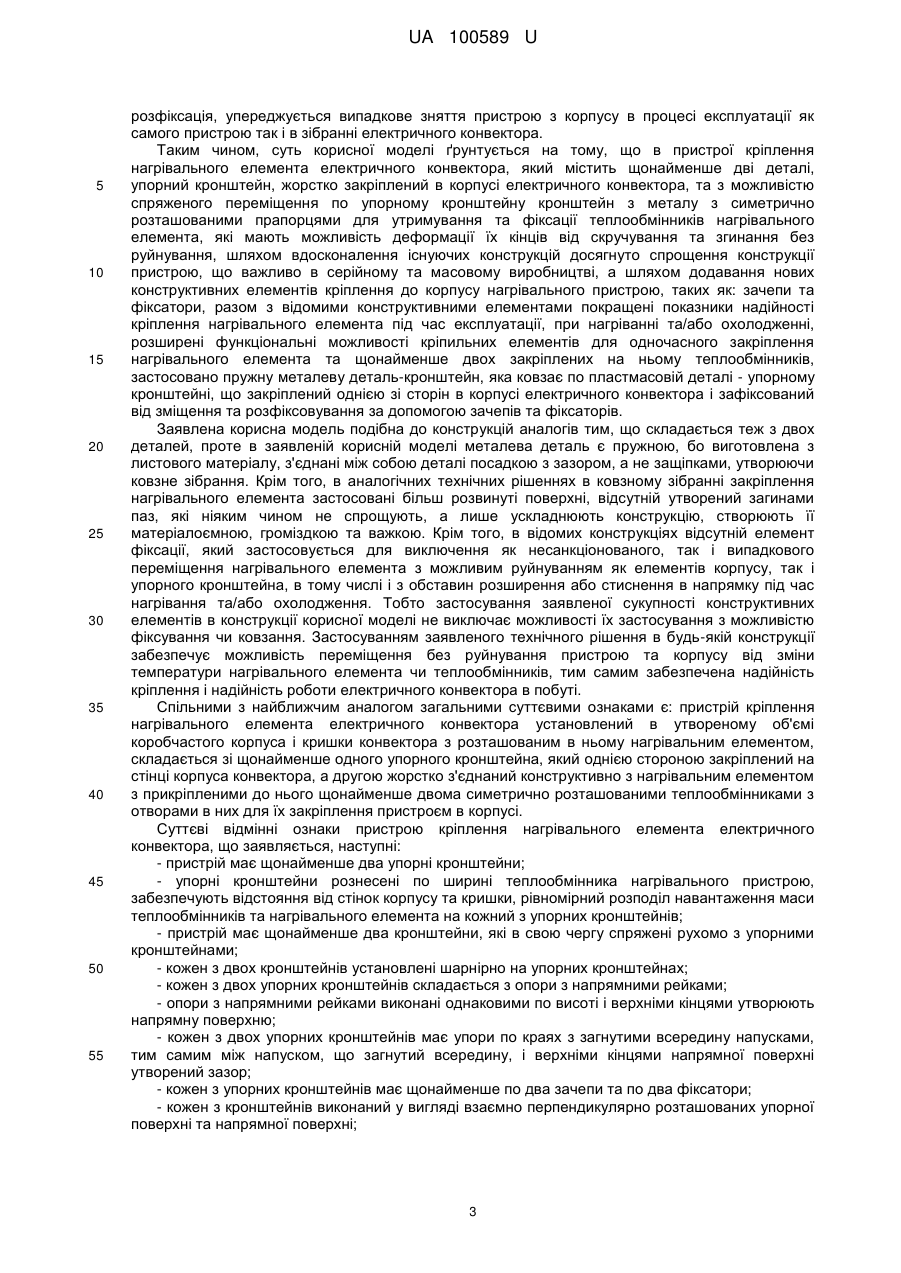

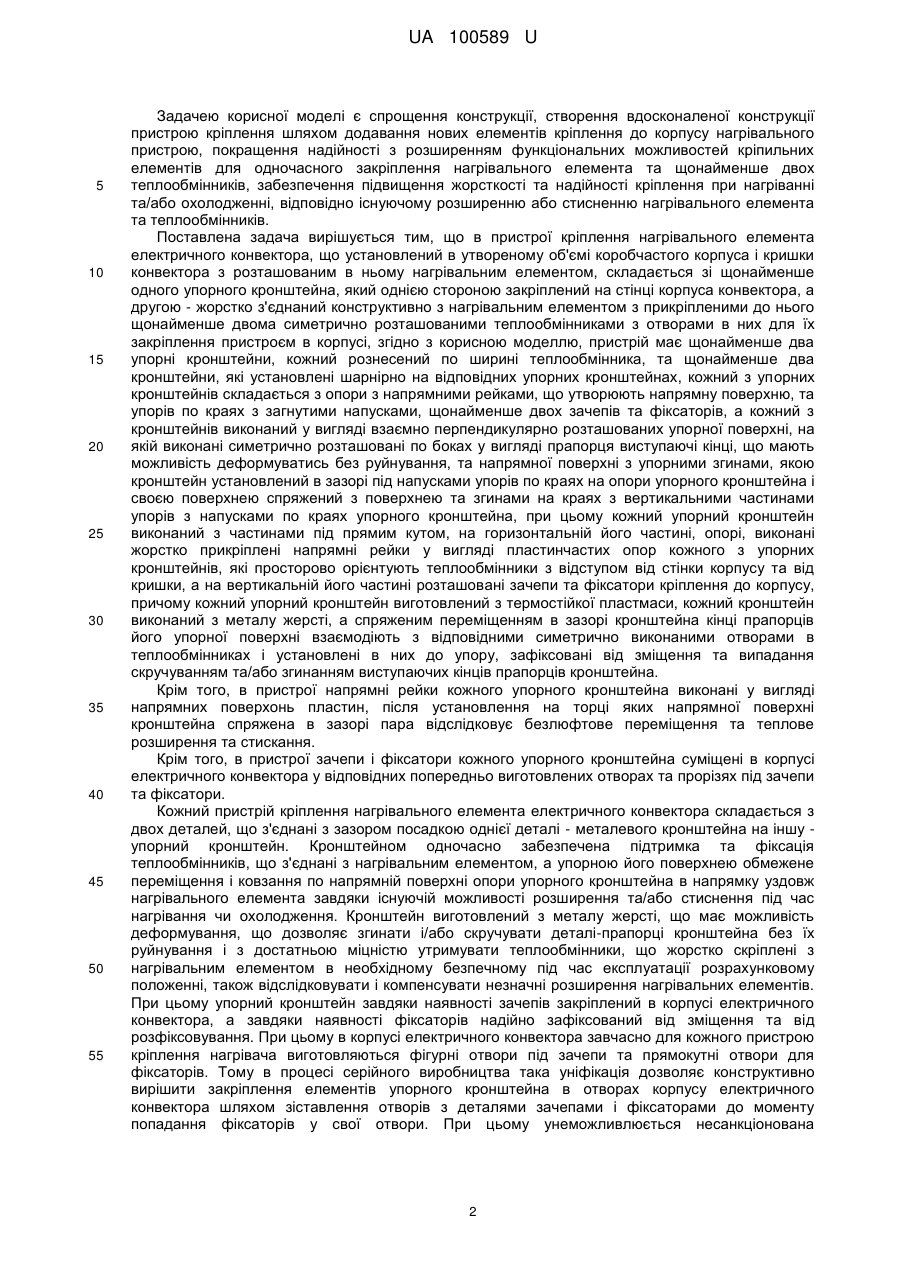

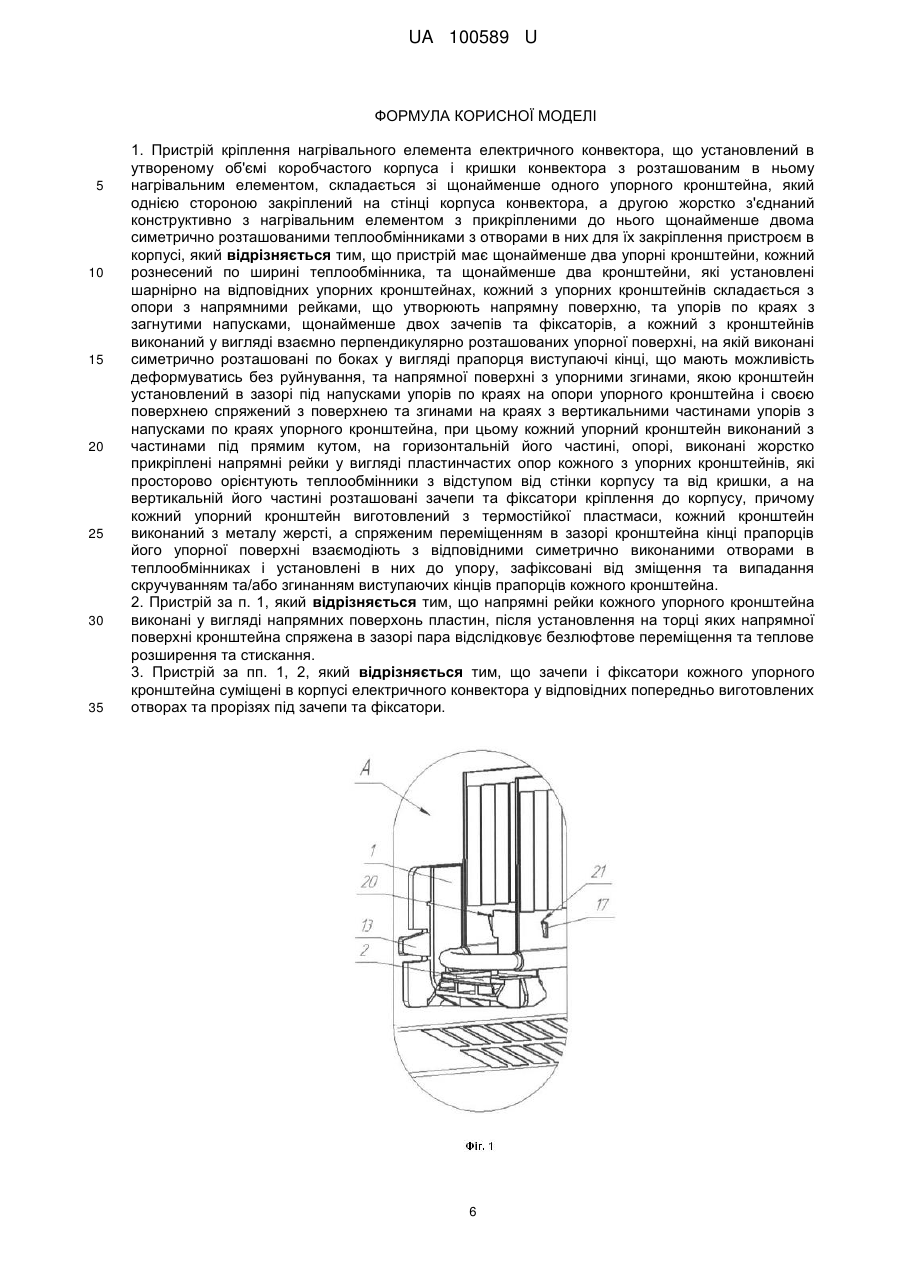

Реферат: Пристрій кріплення нагрівального елемента електричного конвектора містить упорні кронштейни, які однією стороною закріплені на стінці корпуса конвектора, а другою жорстко з'єднані конструктивно з нагрівальним елементом з прикріпленими до нього щонайменше двома симетрично розташованими теплообмінниками з отворами в них для їх закріплення пристроєм в корпусі. При цьому пристрій має щонайменше два упорні кронштейни, кожний з яких рознесений по ширині теплообмінника, та щонайменше два кронштейни, які установлені шарнірно на відповідних упорних кронштейнах. Кожний з упорних кронштейнів складається з опори з напрямними рейками, що утворюють напрямну поверхню, та упорів по краях з загнутими напусками, щонайменше двох зачепів та фіксаторів, а кожний з кронштейнів виконаний у вигляді взаємно перпендикулярно розташованих упорної поверхні, на якій виконані симетрично розташовані по боках у вигляді прапорця виступаючі кінці, що мають можливість деформуватись без руйнування, та напрямної поверхні з упорними згинами, якою кронштейн установлений в зазорі під напусками упорів по краях на опори упорного кронштейна і своєю поверхнею спряжений з поверхнею та згинами на краях з вертикальними частинами упорів з напусками по краях упорного кронштейна. При цьому кожний упорний кронштейн виконаний з частинами під прямим кутом, на горизонтальній його частині, опорі, виконані жорстко прикріплені напрямні рейки у вигляді пластинчастих опор кожного з упорних кронштейнів, які просторово орієнтують теплообмінники з відступом від стінки корпусу та від кришки, а на вертикальній його частині розташовані зачепи та фіксатори кріплення до корпусу. При цьому кожний упорний кронштейн виготовлений з термостійкої пластмаси, кожний кронштейн виконаний з металу жерсті, а спряженим переміщенням в зазорі кронштейна кінці прапорців його упорної поверхні взаємодіють з відповідними симетрично виконаними отворами в теплообмінниках і установлені в них до упору, зафіксовані від зміщення та випадання скручуванням та/або згинанням виступаючих кінців прапорців кожного кронштейна. UA 100589 U (12) UA 100589 U UA 100589 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обігрівальних пристроїв, безпосередньо до пристроїв кріплення нагрівачів з теплообмінником в корпусі електричних конвекторів, використовуваних як основних та/або допоміжних нагрівальних приладів, нагрівачів приміщень широкого призначення, в яких потребується надійне кріплення нагрівальних елементів з підвищеною безпекою під час застосування, також може бути використана в конвекторах різних типів з закріпленням теплообмінників до нагрівача. В сучасних умовах більш широко використовуються пристрої з електричним обігріванням житлових, суспільних та виробничих приміщень, це такі пристрої, як електричні конвектори. Використання різних конструкцій електричних конвекторів - настінні, парапетні, та такі, що встановлюються в приміщеннях на підлозі та над підлогою, відкриває нові можливості якісного поліпшення санітарно-гігієнічних умов і підвищення рівня комфорту помешкання людини, при цьому потребується жорстке і надійне кріплення нагрівальних елементів до корпусу. З науки і техніки відомий обігрівальний електричний прилад, що має опорний пристрій нагрівального елемента електричного конвектора, який складається з двох деталей, при цьому деталь з ізоляційного матеріалу кріпиться до корпусу конвектора, а в ній за допомогою защіпки фіксується друга металева деталь, яка виготовлена з пружинного дроту і має U-подібний профіль з двома бічними напрямними для замикання і два підтримуючих кінці, розташовані симетрично до нагрівального елемента [див опис до патенту ЕР1323992] [1]. Недоліком наведеної конструкції опорного пристрою нагрівального елемента електричного конвектора є недостатня жорсткість організованого кріплення, що потребує введення додаткових деталей між пластинами теплообмінника та нагрівального елемента. Відомий також обігрівальний електричний прилад [див. опис до патенту FR 2767911 А1] [2], в якому описується опора для нагрівального елемента з радіатором, що має щонайменше дві металеві деталі, закріплені на корпусі за допомогою проміжної деталі з ізоляційного матеріалу, при цьому металева деталь має подовжену форму, а в її поперечному напрямку має щонайменше одну звужену зону, яка вставлена в паз на поздовжній частині нагрівального елемента. До недоліків наведеної відомої конструкції кріплення нагрівального елемента слід віднести більшою мірою ненадійну фіксацію радіатора на звуженій зоні металевої деталі, що в будь-який момент може вивести деталі із з'єднання, що трапляється переважно при нагріві або охолодженні, тобто, під час експлуатації електричного приладу. Заявлена корисна модель має подібність до конструкції [1] в тому, що має щонайменше дві металеві деталі, закріплені на корпусі проміжною деталлю з ізоляційного матеріалу. При цьому металева деталь корисної моделі конструктивно відрізняється - вона не має подовжену форму і звуженої зони, а закріплена на радіаторі за допомогою двох плоских симетричних кінців, що мають можливість деформуватись. Як найближчий аналог вибрана відома конструкція, що описана в патенті FR 2438813 [3], де описаний засіб кріплення теплообмінника нагрівального елемента, що містить щонайменше два елементи в монтувальному об'ємі розташування теплообмінника, при цьому щонайменше один з яких утворює ковзну збірку, а інший елемент кріплення є зафіксованим, прикріпленим до корпусу нагрівального пристрою. Відома конструкція кріплення, згідно з найближчим аналогом, складається з двох деталей, одна з яких забезпечена прорізом (пазом) в напрямку переміщення теплообмінника, яке завжди існує при нагріванні завдяки його розширенню і стисненню (під час охолодження), при цьому завдяки існуючому прорізу конструкція нагрівального елемента та теплообмінника підтримується і ковзає щодо іншої опорної деталі в напрямку розташування паза. В конструкції найближчого аналога виключені існуючі недоліки, що наведені в аналогах [1] та [2], в той же час не виключені і існують інші недоліки, такі як: використання для кріплення різних елементів - фіксованого і ковзного, що унеможливлює їх уніфікацію для різних типорозмірів електричних конвекторів. Також недоліком є і те, що конструкція найближчого аналога не вирішує питання рівномірного зміщення від температурного розширення під час нагрівання чи збігання при охолодженні в процесі експлуатації. Тому для усунення існуючого розширення в обидва боки в конструкції найближчого аналога з'явилась необхідність в третьому елементі (дивись Fig. 3 в описі конструкції найближчого аналога [3]), тому що використання в наведеній конструкції прорізу (паза) не забезпечує надійне ковзання та рівномірне зміщення від існування розширення. Тобто, наявна компоновка конструктивних елементів найближчого аналога вказує на необхідність застосування більш розвинутих поверхонь для усунення недоліків конструкцій аналогів, забезпечення підвищення безпечної експлуатації відомих пристроїв та безумовно для підвищення рівня комфорту для людини пристроїв з використанням електричного обігрівання. 1 UA 100589 U 5 10 15 20 25 30 35 40 45 50 55 Задачею корисної моделі є спрощення конструкції, створення вдосконаленої конструкції пристрою кріплення шляхом додавання нових елементів кріплення до корпусу нагрівального пристрою, покращення надійності з розширенням функціональних можливостей кріпильних елементів для одночасного закріплення нагрівального елемента та щонайменше двох теплообмінників, забезпечення підвищення жорсткості та надійності кріплення при нагріванні та/або охолодженні, відповідно існуючому розширенню або стисненню нагрівального елемента та теплообмінників. Поставлена задача вирішується тим, що в пристрої кріплення нагрівального елемента електричного конвектора, що установлений в утвореному об'ємі коробчастого корпуса і кришки конвектора з розташованим в ньому нагрівальним елементом, складається зі щонайменше одного упорного кронштейна, який однією стороною закріплений на стінці корпуса конвектора, а другою - жорстко з'єднаний конструктивно з нагрівальним елементом з прикріпленими до нього щонайменше двома симетрично розташованими теплообмінниками з отворами в них для їх закріплення пристроєм в корпусі, згідно з корисною моделлю, пристрій має щонайменше два упорні кронштейни, кожний рознесений по ширині теплообмінника, та щонайменше два кронштейни, які установлені шарнірно на відповідних упорних кронштейнах, кожний з упорних кронштейнів складається з опори з напрямними рейками, що утворюють напрямну поверхню, та упорів по краях з загнутими напусками, щонайменше двох зачепів та фіксаторів, а кожний з кронштейнів виконаний у вигляді взаємно перпендикулярно розташованих упорної поверхні, на якій виконані симетрично розташовані по боках у вигляді прапорця виступаючі кінці, що мають можливість деформуватись без руйнування, та напрямної поверхні з упорними згинами, якою кронштейн установлений в зазорі під напусками упорів по краях на опори упорного кронштейна і своєю поверхнею спряжений з поверхнею та згинами на краях з вертикальними частинами упорів з напусками по краях упорного кронштейна, при цьому кожний упорний кронштейн виконаний з частинами під прямим кутом, на горизонтальній його частині, опорі, виконані жорстко прикріплені напрямні рейки у вигляді пластинчастих опор кожного з упорних кронштейнів, які просторово орієнтують теплообмінники з відступом від стінки корпусу та від кришки, а на вертикальній його частині розташовані зачепи та фіксатори кріплення до корпусу, причому кожний упорний кронштейн виготовлений з термостійкої пластмаси, кожний кронштейн виконаний з металу жерсті, а спряженим переміщенням в зазорі кронштейна кінці прапорців його упорної поверхні взаємодіють з відповідними симетрично виконаними отворами в теплообмінниках і установлені в них до упору, зафіксовані від зміщення та випадання скручуванням та/або згинанням виступаючих кінців прапорців кронштейна. Крім того, в пристрої напрямні рейки кожного упорного кронштейна виконані у вигляді напрямних поверхонь пластин, після установлення на торці яких напрямної поверхні кронштейна спряжена в зазорі пара відслідковує безлюфтове переміщення та теплове розширення та стискання. Крім того, в пристрої зачепи і фіксатори кожного упорного кронштейна суміщені в корпусі електричного конвектора у відповідних попередньо виготовлених отворах та прорізях під зачепи та фіксатори. Кожний пристрій кріплення нагрівального елемента електричного конвектора складається з двох деталей, що з'єднані з зазором посадкою однієї деталі - металевого кронштейна на іншу упорний кронштейн. Кронштейном одночасно забезпечена підтримка та фіксація теплообмінників, що з'єднані з нагрівальним елементом, а упорною його поверхнею обмежене переміщення і ковзання по напрямній поверхні опори упорного кронштейна в напрямку уздовж нагрівального елемента завдяки існуючій можливості розширення та/або стиснення під час нагрівання чи охолодження. Кронштейн виготовлений з металу жерсті, що має можливість деформування, що дозволяє згинати і/або скручувати деталі-прапорці кронштейна без їх руйнування і з достатньою міцністю утримувати теплообмінники, що жорстко скріплені з нагрівальним елементом в необхідному безпечному під час експлуатації розрахунковому положенні, також відслідковувати і компенсувати незначні розширення нагрівальних елементів. При цьому упорний кронштейн завдяки наявності зачепів закріплений в корпусі електричного конвектора, а завдяки наявності фіксаторів надійно зафіксований від зміщення та від розфіксовування. При цьому в корпусі електричного конвектора завчасно для кожного пристрою кріплення нагрівача виготовляються фігурні отвори під зачепи та прямокутні отвори для фіксаторів. Тому в процесі серійного виробництва така уніфікація дозволяє конструктивно вирішити закріплення елементів упорного кронштейна в отворах корпусу електричного конвектора шляхом зіставлення отворів з деталями зачепами і фіксаторами до моменту попадання фіксаторів у свої отвори. При цьому унеможливлюється несанкціонована 2 UA 100589 U 5 10 15 20 25 30 35 40 45 50 55 розфіксація, упереджується випадкове зняття пристрою з корпусу в процесі експлуатації як самого пристрою так і в зібранні електричного конвектора. Таким чином, суть корисної моделі ґрунтується на тому, що в пристрої кріплення нагрівального елемента електричного конвектора, який містить щонайменше дві деталі, упорний кронштейн, жорстко закріплений в корпусі електричного конвектора, та з можливістю спряженого переміщення по упорному кронштейну кронштейн з металу з симетрично розташованими прапорцями для утримування та фіксації теплообмінників нагрівального елемента, які мають можливість деформації їх кінців від скручування та згинання без руйнування, шляхом вдосконалення існуючих конструкцій досягнуто спрощення конструкції пристрою, що важливо в серійному та масовому виробництві, а шляхом додавання нових конструктивних елементів кріплення до корпусу нагрівального пристрою, таких як: зачепи та фіксатори, разом з відомими конструктивними елементами покращені показники надійності кріплення нагрівального елемента під час експлуатації, при нагріванні та/або охолодженні, розширені функціональні можливості кріпильних елементів для одночасного закріплення нагрівального елемента та щонайменше двох закріплених на ньому теплообмінників, застосовано пружну металеву деталь-кронштейн, яка ковзає по пластмасовій деталі - упорному кронштейні, що закріплений однією зі сторін в корпусі електричного конвектора і зафіксований від зміщення та розфіксовування за допомогою зачепів та фіксаторів. Заявлена корисна модель подібна до конструкцій аналогів тим, що складається теж з двох деталей, проте в заявленій корисній моделі металева деталь є пружною, бо виготовлена з листового матеріалу, з'єднані між собою деталі посадкою з зазором, а не защіпками, утворюючи ковзне зібрання. Крім того, в аналогічних технічних рішеннях в ковзному зібранні закріплення нагрівального елемента застосовані більш розвинуті поверхні, відсутній утворений загинами паз, які ніяким чином не спрощують, а лише ускладнюють конструкцію, створюють її матеріалоємною, громіздкою та важкою. Крім того, в відомих конструкціях відсутній елемент фіксації, який застосовується для виключення як несанкціонованого, так і випадкового переміщення нагрівального елемента з можливим руйнуванням як елементів корпусу, так і упорного кронштейна, в тому числі і з обставин розширення або стиснення в напрямку під час нагрівання та/або охолодження. Тобто застосування заявленої сукупності конструктивних елементів в конструкції корисної моделі не виключає можливості їх застосування з можливістю фіксування чи ковзання. Застосуванням заявленого технічного рішення в будь-якій конструкції забезпечує можливість переміщення без руйнування пристрою та корпусу від зміни температури нагрівального елемента чи теплообмінників, тим самим забезпечена надійність кріплення і надійність роботи електричного конвектора в побуті. Спільними з найближчим аналогом загальними суттєвими ознаками є: пристрій кріплення нагрівального елемента електричного конвектора установлений в утвореному об'ємі коробчастого корпуса і кришки конвектора з розташованим в ньому нагрівальним елементом, складається зі щонайменше одного упорного кронштейна, який однією стороною закріплений на стінці корпуса конвектора, а другою жорстко з'єднаний конструктивно з нагрівальним елементом з прикріпленими до нього щонайменше двома симетрично розташованими теплообмінниками з отворами в них для їх закріплення пристроєм в корпусі. Суттєві відмінні ознаки пристрою кріплення нагрівального елемента електричного конвектора, що заявляється, наступні: - пристрій має щонайменше два упорні кронштейни; - упорні кронштейни рознесені по ширині теплообмінника нагрівального пристрою, забезпечують відстояння від стінок корпусу та кришки, рівномірний розподіл навантаження маси теплообмінників та нагрівального елемента на кожний з упорних кронштейнів; - пристрій має щонайменше два кронштейни, які в свою чергу спряжені рухомо з упорними кронштейнами; - кожен з двох кронштейнів установлені шарнірно на упорних кронштейнах; - кожен з двох упорних кронштейнів складається з опори з напрямними рейками; - опори з напрямними рейками виконані однаковими по висоті і верхніми кінцями утворюють напрямну поверхню; - кожен з двох упорних кронштейнів має упори по краях з загнутими всередину напусками, тим самим між напуском, що загнутий всередину, і верхніми кінцями напрямної поверхні утворений зазор; - кожен з упорних кронштейнів має щонайменше по два зачепи та по два фіксатори; - кожен з кронштейнів виконаний у вигляді взаємно перпендикулярно розташованих упорної поверхні та напрямної поверхні; 3 UA 100589 U 5 10 15 20 25 30 35 40 45 50 55 - кожна упорна поверхня кронштейна має симетрично розташовані по боках, виконані у вигляді прапорців кінці; - кожна напрямна поверхня має упорні згини; - кінці у вигляді прапорців мають можливість деформуватись від скручування без руйнування; - упорні згини виконані у вигляді загнутих кінців, спряжені зі стінками упорів по краях упорного кронштейна, тим самим завдяки пружним згинам усувається небажаний люфт в напрямку кожного з упорів по краях упорного кронштейна; - кожна напрямна поверхня кронштейна з упорними згинами установлена в зазорі під напусками упорів по краях упорного кронштейна та на опори упорного кронштейна, тим самим забезпечене рухоме спряження (для компенсації під час нагрівання та/або охолодження) по площині поверхнями кронштейнів та згинами на краях з напусками упорів по краях упорного кронштейна; - упорний кронштейн виконаний прямокутним; - горизонтальна частина упорного кронштейна утворена виконаними жорстко прикріпленими пластинчастими опорами кожного з упорних кронштейнів; -опори та упори по краях з загнутими всередину напусками упорного кронштейна разом з попередньо вивірено виготовленими отворами в корпусі електричного конвектора, в яких закріплений упорний кронштейн, просторово орієнтують нагрівальний елемент та теплообмінники в утвореному об'ємі між стінкою корпусу та кришкою з забезпеченням безпечного відступу від стінки корпусу та кришки; - на вертикальній частині упорного кронштейна виконані щонайменше два зачепи та щонайменше два фіксатори, за допомогою яких забезпечена відповідність та горизонтальність установлення та закріплення нагрівального елемента та пластин теплообмінників; - кожний упорний кронштейн виготовлений з термостійкої пластмаси, при цьому його горизонтальна частина виконана у вигляді упорних пластин; - кожний кронштейн виконаний з металу жерсті, тим самим досягнута ціль утвореними прапорцями завдяки скручуванню в отворах теплообмінників закріплювати останні без руйнування, а завдяки пружності виконаного з жерсті кронштейна здійснюється часткова компенсація термічного розширення пластин теплообмінників під час нагрівання та/або їх охолодження, що виключає його руйнівне переміщення в напрямку розширення або стиснення; - переміщенням кінців прапорців кронштейна на його вертикальній стінці забезпечується підведення їх до суміщення з попередньо виготовленими в теплообмінниках на розрахунковому по висоті та по ширині місці отворами, тим самим відповідні прапорці взаємодіють з відповідними отворами теплообмінників і мають можливість перед скручуванням установлюватись в них до упору; - після установлення прапорців в отворах скручуванням кінців прапорців теплообмінники фіксуються від випадання з отворів та від люфтового зміщення. Заявлена конструкція корисної моделі відрізняється також від найближчого аналога наявністю суттєвих відмінних розширювальних ознак, якими є наступні: напрямні рейки кожного упорного кронштейна виконані у вигляді напрямних поверхонь пластин, після установлення на торці яких напрямної поверхні кронштейна спряжена в зазорі пара відслідковує безлюфтове переміщення та теплове розширення та стискання. Крім того, заявлена конструкція корисної моделі відрізняється від найближчого аналога і тим, що зачепи і фіксатори кожного упорного кронштейна суміщені в корпусі електричного конвектора у відповідних попередньо виготовлених отворах та прорізях під зачепи та фіксатори. Сукупність загальних суттєвих спільних конструктивних і суттєвих відмінних ознак разом з іншими розширювальними і несуттєвими ознаками, забезпечують вирішення поставленої задачі і отримання необхідного технічного результату. Технічний результат досягнуто за рахунок наступних застосувань та технічних рішень: - спрощення конструкції пристрою досягнуто за рахунок нової компонувальної схеми та застосування прапорців; - створення вдосконаленої конструкції пристрою кріплення забезпечене додаванням нових елементів кріплення до корпусу нагрівального пристрою, зачепів та фіксаторів, застосуванням пружних згинів та упорних загнутих надлишків, які забезпечили утворення необхідного зазору, в якому установлений кронштейн своєю горизонтальною частиною; - покращення надійності з розширенням функціональних можливостей кріпильних елементів для одночасного закріплення нагрівального елемента та щонайменше двох теплообмінників, а також забезпечення підвищення надійності кріплення при нагріванні та/або охолодженні, 4 UA 100589 U 5 10 15 20 25 30 35 40 45 50 55 відповідно існуючому розширенню, або стисненню нагрівального елемента та теплообмінників, забезпечене всією сукупністю конструктивних елементів та компонувальною схемою кріплення. Заявлена корисна модель пояснюється кресленнями, де на фіг. 1 представлений загальний вигляд заявленого пристрою кріплення нагрівального елемента електричного конвектора, установленого в корпусі електричного конвектора, на фіг. 2 - те ж саме, вид з лівого боку; на фіг. 3 - те ж саме, конструкція упорного кронштейна, вигляд спереду в аксонометрії; на фіг. 4 - те ж саме, конструкція упорного кронштейна, вигляд ззаду в аксонометрії; на фіг. 5 - те ж саме, конструкція кронштейна, вигляд спереду в аксонометрії. Пристрій кріплення нагрівального елемента електричного конвектора, що установлений в утвореному об'ємі коробчастого корпуса А і кришки Б електричного конвектора з розташованим в ньому нагрівальним елементом С з пластинами Д теплообмінника, складається упорного кронштейна 1 (фіг. 3, фіг. 4), виконаного зпластмаси у вигляді деталі прямокутника, та кронштейна 2 (фіг. 5), виконаного з жерсті, при цьому упорний кронштейн 1 складається з опори 3 з напрямними рейками 4, 5, що торцями утворюють напрямну поверхню, та упорів 6, 7 по краях опори 3 з загнутими напусками 8, 9, зачепів 10, 11 та фіксаторів 12, 13, кронштейн 2 виконаний у вигляді взаємно перпендикулярно розташованих упорної поверхні 14 та напрямної поверхні 15, упорна поверхня 14 має симетрично розташовані по боках прапорці 16, 17, що мають можливість деформуватись без руйнування, напрямна поверхня 15 має упорні згини 18, 19, що взаємодіють з упорами 6, 7. Напрямна поверхня 15 кронштейна 2 установлена на напрямні рейки 4, 5 в зазорі під напусками 8, 9 упорів 6, 7 по краях опори 3 упорного кронштейна 1, спряжена рухомо поверхнею з торцевими поверхнями напрямних рейок 4, 5 та упорними згинами 18, 19 на краях взаємодіє з внутрішніми стінками напусків 8, 9 та стінками упорів 6, 7 по краях опори 3 упорного кронштейна 1. Упорний кронштейн 1 однією стороною (не позначена) закріплений на стінці А електричного конвектора, а другою жорстко з'єднаний конструктивно з нагрівальним елементом С з прикріпленими до нього щонайменше двома симетрично розташованими теплообмінниками Д з отворами 20, 21 в них, в яких установлені до упору кінці прапорців відповідно 16, 17 упорної поверхні 14 кронштейна 2, і які взаємодіють з отворами 20, 21 у вигляді прорізів в теплообмінниках і після установлення і скручуванням кінців прапорців 16, 17 фіксують теплообмінники Д від зміщення та випадання. При цьому фіксація теплообмінників від зміщення конструктивно забезпечена розрахунковим закріпленням кожного з двох в електричному конвекторі упорного кронштейна 1 в корпусі А за допомогою зачепів 10, 11 та фіксаторів 12, 13, та кожною упорною поверхнею 14 кронштейна 2, яка упирається в торці напусків 8, 9 упорного кронштейна 1. Спряжена пара упорного кронштейна 1 та кронштейна 2 конструктивно забезпечує в утвореному зазорі безлюфтове переміщення кронштейна 2 та компенсує зміщення від теплового розширення та стискання після охолодження нагрівального елемента С. Пристрій кріплення нагрівального елемента електричного конвектора працює в такий спосіб. Перед зібранням пристрою розрахунком визначаються та виготовляються в корпусі 1 електричного конвектора отвори та прорізи під зачепи 10, 11 та фіксатори 12, 13, закріпляють за допомогою останніх два упорні кронштейни 1 в відповідні отвори та прорізи на корпусі 1, нагрівальний елемент С з закріпленими теплообмінниками Д шляхом установлення прапорців 16, 17 в отвори 20, 21 кожного з двох кронштейнів 2 скріплюють з кронштейнами 2, далі напрямну поверхню 15 установлюють в зазорі на торці напрямних рейок 4, 5 до упору упорної поверхні 14 в торці напусків 8, 9, наступним кроком другий кронштейн 2 установлюють назустріч (в протилежному напрямку) кронштейна 2 в зазор до упору поверхні 14 в торці напусків 8, 9 другого упорного кронштейна 1, і за рахунок пружності упорної стінки 14 другого кронштейна 2 підводять прапорці 16, 17 другого кронштейна 2 навпроти отворів 20, 21, виконаних з протилежного боку теплообмінників Д, і далі скручуванням та згинанням в протилежні боки фіксують теплообмінники та кронштейни 2 від подальшого будь-якого переміщення. Нагрівання та охолодження нагрівального елемента С та теплообмінників Д компенсується за рахунок пружних властивостей упорної поверхні 14 кронштейна 2 та люфтів в зазорах. Пристрій кріплення нагрівального елемента електричного конвектора виготовлений у відповідності з заявленою корисною моделлю, пройшов випробування, підтвердив передбачувані технічні характеристики та роботу. Джерела інформації: 1. Патент ЕР № 1323992 F24H 3/00, F24H 9/18, F28F 9/007, 07/2003 – аналог. 2. Патент FR № 2767911 А1, F24H 3/04, 9/06, 09/1999 – аналог. 3. Патент FR № 2438813, F28F 9/00, F24C 7/06, 15/00, 9-5-1980 – найближчий аналог. 60 5 UA 100589 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Пристрій кріплення нагрівального елемента електричного конвектора, що установлений в утвореному об'ємі коробчастого корпуса і кришки конвектора з розташованим в ньому нагрівальним елементом, складається зі щонайменше одного упорного кронштейна, який однією стороною закріплений на стінці корпуса конвектора, а другою жорстко з'єднаний конструктивно з нагрівальним елементом з прикріпленими до нього щонайменше двома симетрично розташованими теплообмінниками з отворами в них для їх закріплення пристроєм в корпусі, який відрізняється тим, що пристрій має щонайменше два упорні кронштейни, кожний рознесений по ширині теплообмінника, та щонайменше два кронштейни, які установлені шарнірно на відповідних упорних кронштейнах, кожний з упорних кронштейнів складається з опори з напрямними рейками, що утворюють напрямну поверхню, та упорів по краях з загнутими напусками, щонайменше двох зачепів та фіксаторів, а кожний з кронштейнів виконаний у вигляді взаємно перпендикулярно розташованих упорної поверхні, на якій виконані симетрично розташовані по боках у вигляді прапорця виступаючі кінці, що мають можливість деформуватись без руйнування, та напрямної поверхні з упорними згинами, якою кронштейн установлений в зазорі під напусками упорів по краях на опори упорного кронштейна і своєю поверхнею спряжений з поверхнею та згинами на краях з вертикальними частинами упорів з напусками по краях упорного кронштейна, при цьому кожний упорний кронштейн виконаний з частинами під прямим кутом, на горизонтальній його частині, опорі, виконані жорстко прикріплені напрямні рейки у вигляді пластинчастих опор кожного з упорних кронштейнів, які просторово орієнтують теплообмінники з відступом від стінки корпусу та від кришки, а на вертикальній його частині розташовані зачепи та фіксатори кріплення до корпусу, причому кожний упорний кронштейн виготовлений з термостійкої пластмаси, кожний кронштейн виконаний з металу жерсті, а спряженим переміщенням в зазорі кронштейна кінці прапорців його упорної поверхні взаємодіють з відповідними симетрично виконаними отворами в теплообмінниках і установлені в них до упору, зафіксовані від зміщення та випадання скручуванням та/або згинанням виступаючих кінців прапорців кожного кронштейна. 2. Пристрій за п. 1, який відрізняється тим, що напрямні рейки кожного упорного кронштейна виконані у вигляді напрямних поверхонь пластин, після установлення на торці яких напрямної поверхні кронштейна спряжена в зазорі пара відслідковує безлюфтове переміщення та теплове розширення та стискання. 3. Пристрій за пп. 1, 2, який відрізняється тим, що зачепи і фіксатори кожного упорного кронштейна суміщені в корпусі електричного конвектора у відповідних попередньо виготовлених отворах та прорізях під зачепи та фіксатори. 6 UA 100589 U 7 UA 100589 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
