Шайба для нарізного з’єднання

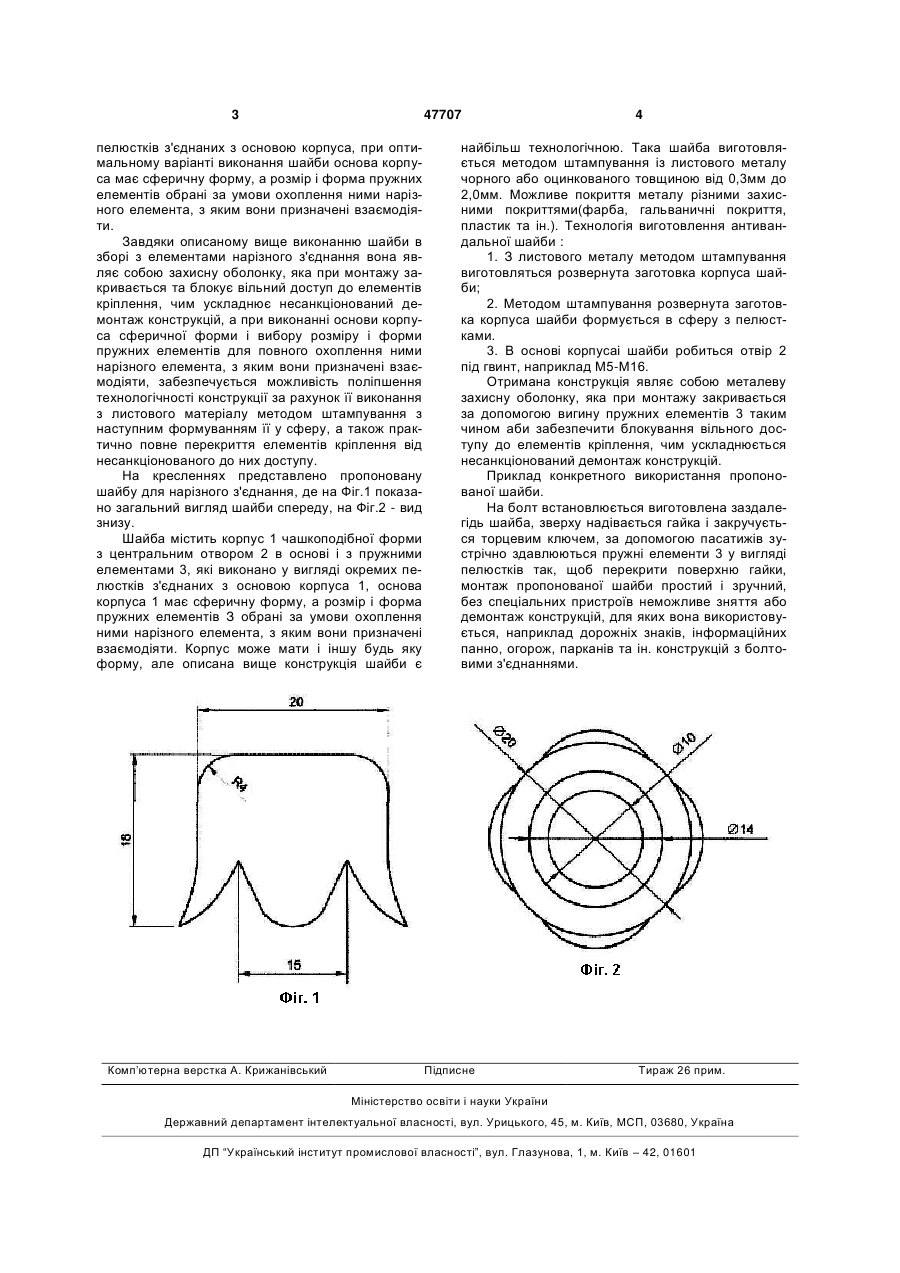

1. Шайба для нарізного з'єднання, що містить корпус з центральним отвором і з пружними еле 3 47707 пелюстків з'єднаних з основою корпуса, при оптимальному варіанті виконання шайби основа корпуса має сферичну форму, а розмір і форма пружних елементів обрані за умови охоплення ними нарізного елемента, з яким вони призначені взаємодіяти. Завдяки описаному вище виконанню шайби в зборі з елементами нарізного з'єднання вона являє собою захисну оболонку, яка при монтажу закривається та блокує вільний доступ до елементів кріплення, чим ускладнює несанкціонований демонтаж конструкцій, а при виконанні основи корпуса сферичної форми і вибору розміру і форми пружних елементів для повного охоплення ними нарізного елемента, з яким вони призначені взаємодіяти, забезпечується можливість поліпшення технологічності конструкції за рахунок її виконання з листового матеріалу методом штампування з наступним формуванням її у сферу, а також практично повне перекриття елементів кріплення від несанкціонованого до них доступу. На кресленнях представлено пропоновану шайбу для нарізного з'єднання, де на Фіг.1 показано загальний вигляд шайби спереду, на Фіг.2 - вид знизу. Шайба містить корпус 1 чашкоподібної форми з центральним отвором 2 в основі і з пружними елементами 3, які виконано у вигляді окремих пелюстків з'єднаних з основою корпуса 1, основа корпуса 1 має сферичну форму, а розмір і форма пружних елементів З обрані за умови охоплення ними нарізного елемента, з яким вони призначені взаємодіяти. Корпус може мати і іншу будь яку форму, але описана вище конструкція шайби є Комп’ютерна верстка А. Крижанівський 4 найбільш технологічною. Така шайба виготовляється методом штампування із листового металу чорного або оцинкованого товщиною від 0,3мм до 2,0мм. Можливе покриття металу різними захисними покриттями(фарба, гальваничні покриття, пластик та ін.). Технологія виготовлення антивандальної шайби : 1. З листового металу методом штампування виготовляться розвернута заготовка корпуса шайби; 2. Методом штампування розвернута заготовка корпуса шайби формується в сферу з пелюстками. 3. В основі корпусаі шайби робиться отвір 2 під гвинт, наприклад М5-М16. Отримана конструкція являє собою металеву захисну оболонку, яка при монтажу закривається за допомогою вигину пружних елементів 3 таким чином аби забезпечити блокування вільного доступу до елементів кріплення, чим ускладнюється несанкціонований демонтаж конструкцій. Приклад конкретного використання пропонованої шайби. На болт встановлюється виготовлена заздалегідь шайба, зверху надівається гайка і закручується торцевим ключем, за допомогою пасатижів зустрічно здавлюються пружні елементи 3 у вигляді пелюстків так, щоб перекрити поверхню гайки, монтаж пропонованої шайби простий і зручний, без спеціальних пристроїв неможливе зняття або демонтаж конструкцій, для яких вона використовується, наприклад дорожніх знаків, інформаційних панно, огорож, парканів та ін. конструкцій з болтовими з'єднаннями. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
