Ящик

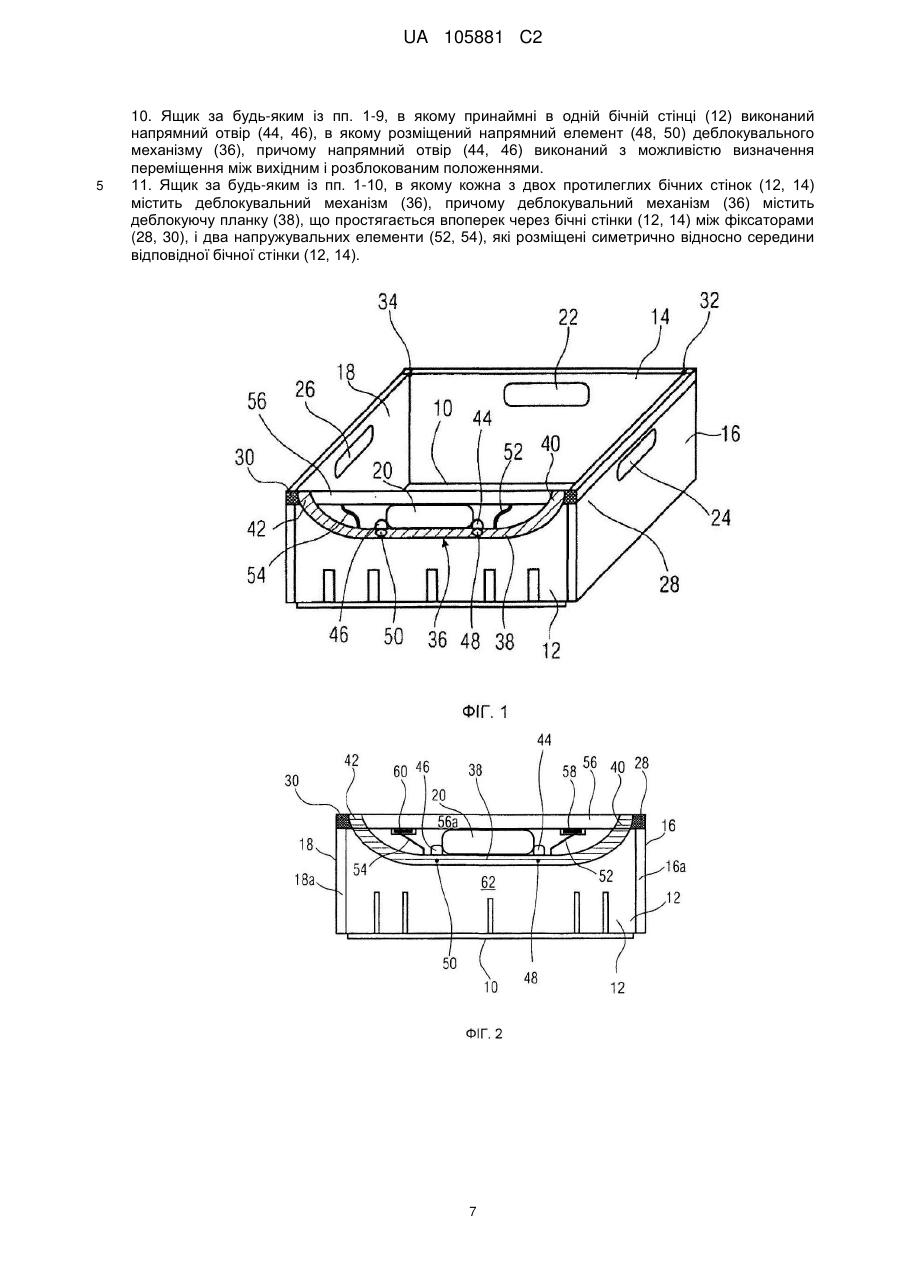

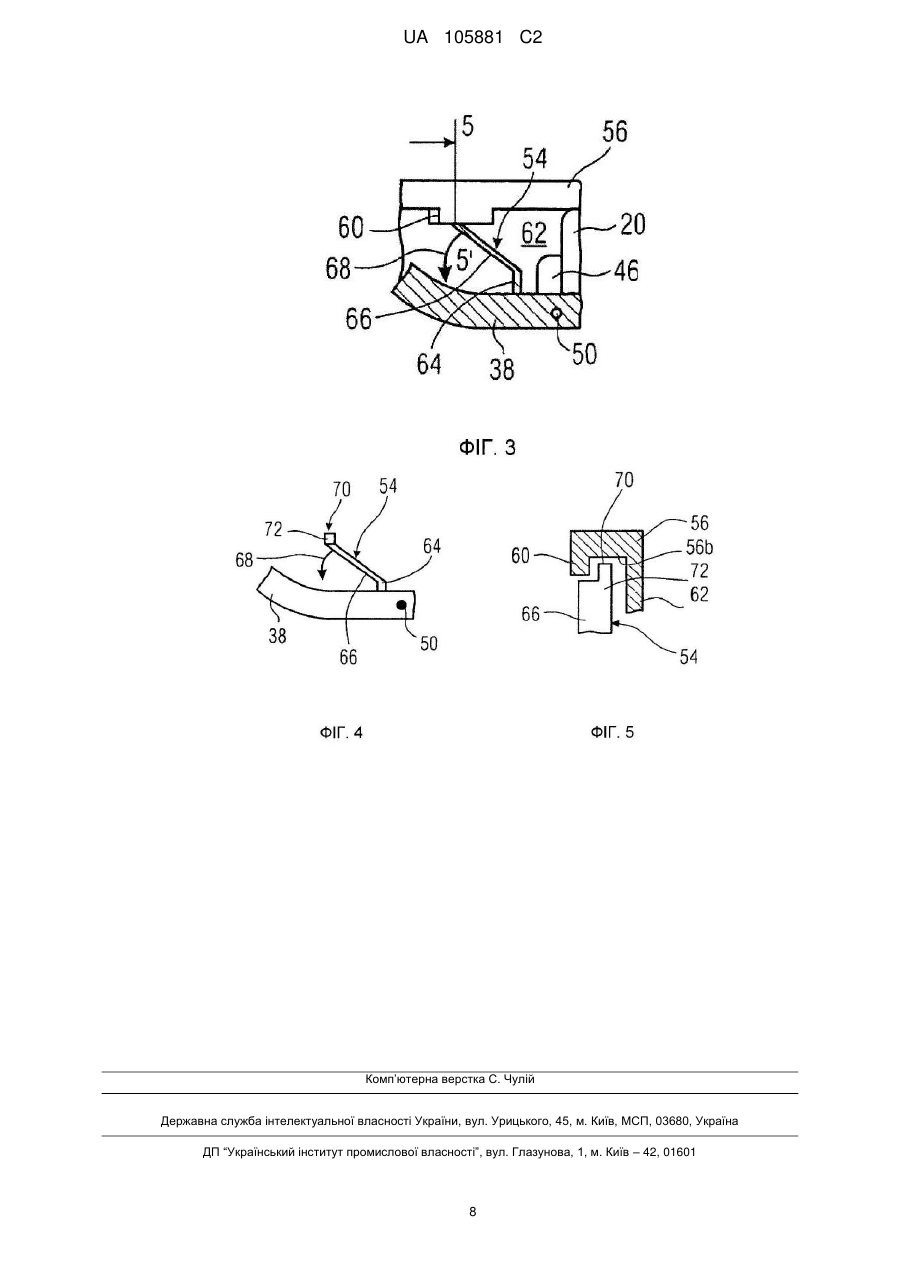

Реферат: Ящик, що містить дно (10) і принаймні дві пари протилеглих бічних стінок, які простягаються від дна (10) у вертикальному напрямку вгору. Бічні стінки виконані з можливістю відкидання вгору відносно дна (10) і блокування між собою в їх відкинутому вгору положенні. Принаймні одна з бічних стінок (12) містить деблокувальний механізм (38), виконаний з можливістю переміщення між вихідним положенням і розблокованим положенням, в якому блокування (28, 30) бічних стінок усунуте. Деблокувальний механізм (38) містить принаймні один напружувальний елемент (52, 54), який виконаний з можливістю попереднього напруження для витиснення деблокувального механізму (38) в його вихідне положення, і який містить перший кінець, який сполучений з деблокувальним механізмом (38) або бічною стінкою (12), і другий, вільний кінець. UA 105881 C2 (12) UA 105881 C2 UA 105881 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ящика для транспортування товарів, зокрема складаного ящика, і напружувального механізму для деблокувального механізму. З рівня техніки відомі ящики для транспортування товарів, причому такі ящики виконані з можливістю складання для зменшення займаного об'єму в складеному стані для транспортування множини невикористовуваних порожніх ящиків разом на одному піддоні, причому кількість спільно транспортованих ящиків в складеному стані набагато перевищує кількість нескладаних ящиків чи ящиків у розкладеному стані. Такі ящики можуть бути використані, наприклад, для транспортування овочів або фруктів, а також для транспортування інших товарів від виробника до одержувача, а після доставки одержувачу - для презентації товарів у торговельних залах, або звільнені від товарів. Відразу після видалення товарів із ящиків, наприклад шляхом продажу, ящики використовують повторно. Під час транспортування від виробника до одержувача ящики перебувають у розкладеному стані і містять товари, наприклад фрукти або овочі, а при транспортуванні в зворотному напрямку ящики складають для зменшення займаного ними об'єму, що дозволяє, як описано вище, одночасно повертати велику кількість ящиків виробнику. На фіг. 1 наведене зображення такого відомого ящика. Ящик містить дно 10, а також чотири бічних стінки 12, 14, 16, 18. Бічні стінки кожної пари розміщені одна навпроти іншої, і як зображено на фіг. 1, ящик містить дві короткі протилеглі бічні стінки 12 і 14, а також дві довгі протилеглі бічні стінки 16 і 18. Розміри коротких і довгих бічних стінок в звичайному випадку залежать від транспортних піддонів, на яких в один шар розміщують множину таких ящиків. У європейському регіоні, наприклад, три таких ящики встановлюють в один ряд на піддоні довгими сторонами один до іншого, а на одній із коротких сторін ряду встановлених ящиків упоперек встановлюють два ящики короткими бічними сторонами один до іншого. Принаймні в двох протилеглих бічних стінках виконані захватні отвори, за які можна брати і переносити ящики. У зображеному на фіг. 1 прикладі в кожній із бічних стінок 12-18 виконаний відповідний захватний отвір 20, 22, 24, 26. Бічні стінки 12-18 виконані з можливістю складання на дно 10, тобто бічні стінки 12-18 можуть бути складені на дно 10, завдяки чому об'єм ящика для транспортування в зворотному напрямку зменшується до мінімуму. Наприклад, може бути передбачена можливість складання на дно 10 спочатку коротких бічних стінок 12 і 14, а потім поверх них - довгих бічних стінок 16 і 18, причому в такому випадку шарніри для коротких бічних стінок розміщені нижче, ніж шарніри для довгих бічних стінок, завдяки чому, наприклад, дно в зоні довгих бічних стінок 16 і 18 має вищу раму, ніж у зоні коротких бічних стінок 12 і 14. Для забезпечення необхідної стабільності складеного ящика бічні стінки 12-18 виконані з можливістю блокування між собою, причому в зображеному на фіг. 1 прикладі забезпечується блокування торцевих поверхонь 12 і 14 із сусідніми торцями довгих сторін 16 і 18. На коротких бічних стінках 12 і 14 можуть бути передбачені один або кілька виступів, які входять у зачеплення з відповідними виїмками у бічних стінках, причому на бічних стінках в цьому випадку виконані орієнтовані в напрямку внутрішньої сторони ящика виступи з відповідними виїмками. Додатково до цих елементів передбачений блокувальний елемент, за допомогою якого забезпечується блокування бічних стінок між собою у відкинутому положенні. На фіг. 1 відповідні блокувальні елементи схематично зображені у верхніх кутах ящика числами 28, 30, 32 і 34. Кожен із блокувальних елементів 28 - 34 містить два елементи, наприклад нерухомийелемент, виконаний на виступах довгих бічних стінок 16 і 18, виконаний з можливістю входження в зачеплення з іншим елементом, передбаченим на коротких бічних стінках 12 і 18. Для блокування і деблокування відповідний елемент коротких бічних стінок 12 і 14 виконаний з можливістю переміщення, а саме між заблокованим положенням, в якому цей елемент входить у зачеплення з елементами довгих бічних стінок, і розблокованим положенням, в якому елементи не перебувають у зачепленні, завдяки чому короткі бічні стінки можуть бути складені в напрямку всередину ящика. Для забезпечення можливості переміщення рухомих елементів коротких сторін 12 і 14 на кожній із коротких сторін додатково передбачений деблокувальний механізм 36, причому на фіг. 1 зображений лише деблокувальний механізм короткої сторони 12; проте на короткій стороні 14 також передбачений відповідний механізм. Деблокувальний механізм 36 містить деблокуючу планку 38, яка простягається над короткою бічною стороною 12. Два кінці 40 і 42 деблокуючої планки 38 з'єднані з відповідними блокувальними елементами 28 і 30 коротких сторін 12. У зображеному на фіг. 1 прикладі деблокуюча планка 38 дугоподібно від першого кінця простягається вниз у напрямку дна 10, потім - паралельно дну під захватним отвором вздовж нього і насамкінець знову дугоподібно вгору до другого кінця 42. Коротка бічна стінка 12 містить два напрямних пази 44 і 46, в яких переміщується деблокуюча планка 38 за допомогою напрямних штифтів 48 і 50. На фіг. 1 деблокуюча планка зображена у вихідному положенні, в 1 UA 105881 C2 5 10 15 20 25 30 35 40 45 50 55 60 якому вона взаємодіє з блокувальними елементами таким чином, що вони перебувають в заблокованому положенні. Для розблокування блокувальних елементів 28 і 30 деблокуючу планку 38 переміщують вгору, тобто у вертикальному напрямку вгору в напрямку від дна, в результаті чого блокувальні елементи бічної стінки, які з'єднані з кінцями 40 і 42 деблокуючої планки, виводять із зачеплення з відповідними блокувальними елементами бічних стінок 16 і 18, завдяки чому здійснюється деблокування і забезпечується можливість складання бічної стінки на дно. Оскільки бажаним є надійне блокування ящика в положенні з піднятими вгору стінками, необхідно забезпечити можливість переміщення деблокуючої планки 38 в розблоковане положення лише тоді, коли це необхідно, зокрема необхідно запобігти її переміщенню в розблоковане положення, наприклад внаслідок поштовхів тощо. Для цього відомий ящик згідно з фіг. 1 містить напружувальні елементи 52 і 54, які простягаються між деблокуючою планкою 38 і верхньою рамою 56 бічної стінки 12. Напружувальні елементи 52 і 54 сполучені з деблокуючою планкою 38 і утворюють із нею суцільний елемент. Крім цього, верхні кінці напружувальних елементів 52 і 54 закріплені на нижній стороні верхньої рами. Між точками закріплення простягається похила ділянка напружувальних елементів 52 і 54, внаслідок чого протилежні кінці напружувальних елементів в поперечному напрямку бічної стінки розміщені на відстані один від іншого, завдяки чому утворюється необхідне зворотне зусилля при переміщенні деблокуючої планки 38 в її розблоковане положення в напрямку вихідного положення. При переміщенні деблокуючої планки у вищевказане розблоковане положення похила ділянка між кінцями напружувальних елементів 52 і 54 внаслідок їх двостороннього закріплення перебуває під великим напруженням, тому було виявлено, що у ящиків, виконаних згідно з фіг. 1, після виконання кінцевого числа транспортних циклів, кожен із яких включає встановлення стінок ящика у вертикальне положення та їх складання на дно ящика, напружувальний елемент ламався в зоні похилої ділянки, внаслідок чого надійне блокування стінок таких ящиків шляхом утримання деблокуючої планки у вихідному положенні не може бути забезпечене протягом довготривалого періоду. Виходячи з описаного рівня техніки, в основу винаходу було покладено задачу розроблення ящика поліпшеної конструкції, в якому при будь-якому навантаженні деблокувального механізму забезпечувалося б надійне блокування шляхом утримання деблокувального механізму в його вихідному положенні. Цю задачу вирішено в ящику згідно з пунктом 1 формули винаходу. Згідно з прикладами виконання винаходу ящик містить дно і принаймні дві пари протилеглих бічних стінок, які простягаються від дна вгору у вертикальному напрямку, причому бічні стінки виконані з можливістю складання на дно і блокування між собою у відкинутому положенні, причому принаймні в одній із бічних стінок передбачений деблокувальний механізм, виконаний з можливістю переміщення між вихідним і розблокованим положеннями, при якому здійснюється розблокування бічних стінок, причому деблокувальний механізм містить принаймні один напружувальний елемент, який забезпечує попереднє напруження деблокувального механізму в його вихідному положенні, і має перший кінець, що сполучений з деблокувальним механізмом або бічною стінкою, та другий вільний кінець. Згідно з прикладами виконання винаходу ящик містить дно, принаймні дві пари протилеглих бічних стінок, які простягаються від дна вгору у вертикальному напрямку, причому бічні стінки виконані з можливістю складання на дно і блокування між собою у відкинутому положенні, причому принаймні в одній із бічних стінок передбачений деблокувальний механізм, виконаний з можливістю переміщення між вихідним і розблокованим положеннями, при якому здійснюється розблокування бічних стінок, причому деблокувальний механізм містить принаймні один напружувальний елемент, який утворює єдине ціле з деблокувальним механізмом, і причому відвернутий від деблокувального механізму кінець напружувального елемента є вільним і прилягає до ділянки бічної стінки для забезпечення попереднього напруження деблокувального механізму в його вихідному положенні. Згідно з прикладами виконання винаходу бічна стінка містить перший блокувальний елемент, який взаємодіє з другим блокувальним елементом сусідньої бічної стінки для блокування двох сусідніх бічних стінок у відкинутому вгору положенні, причому деблокувальний механізм взаємодіє з першим блокуючим елементом таким чином, що переміщення деблокувального механізму в його розблоковане положення спричиняє деблокування першого і другого блокуючих елементів, причому деблокувальний механізм без приведення в дію повертається у своє вихідне положення напружувальним елементом. Згідно з цим прикладом виконання винаходу може бути передбачено, що одна бічна стінка містить верхню раму, 2 UA 105881 C2 5 10 15 20 25 30 35 40 45 50 55 60 причому переміщення деблокувального механізму із вихідного положення в розблоковане положення включає переміщення в напрямку верхньої рами, і причому вільний кінець напружувального елемента як у вихідному, так і в розблокованому положеннях деблокувального механізму прилягає до нижньої сторони верхньої рами. Верхня рама на ділянці, на якій вільний кінець напружувального елемента прилягає до її нижньої сторони, може мати виступ, що простягається вгору, причому вільний кінець розміщений за виступом і орієнтований у напрямку всередину ящика. Крім цього, згідно з прикладами виконання винаходу принаймні одна бічна стінка може мати ділянку, товщина якої є меншою, ніж товщина верхньої рами, і яка простягається від верхньої рами вниз, причому вільний кінець напружувального елемента розміщений між виступом і ділянкою стінки, Напружувальний елемент може мати товщину, яка відповідає товщині верхньої рами мінус товщина ділянки стінки, причому товщина вільного кінця напружувального елемента є меншою, ніж товщина іншої частини напружувального елемента. Товщина вільного кінця напружувального елемента може в основному відповідати товщині верхньої рами мінус товщину ділянки стінки і мінус товщину виступу. Згідно з прикладами винаходу напружувальний елемент виконаний із того самого матеріалу, що деблокувальний механізм, причому напружувальний елемент має першу, в основному вертикальну ділянку, яка розміщена на деблокувальному механізмі, другу, похилу ділянку, яка розміщена між першою ділянкою та виступом, і третю, у вихідному положенні деблокувального механізму в основному вертикальну ділянку, що простягається від другої ділянки до вільного кінця напружувального елемента. Згідно з іншими прикладами виконання винаходу напружувальний елемент може бути виконаний таким чином, що на деблокувальний механізм у вихідному положенні не діє попереднє напруження, і що переміщення деблокувального механізму із вихідного положення в напрямку розблокованого положення спричиняє збільшення напруження в напрямку вихідного положення. Згідно з прикладами виконання винаходу в бічній стінці може бути виконаний принаймні один напрямний отвір, в якому розміщений напрямний елемент деблокувального механізму, причому напрямний отвір визначає переміщення між вихідним і розблокованим положеннями. Згідно з іншими прикладами виконання винаходу кожна з двох протилеглих бічних стінок містять деблокувальний механізм, причому деблокувальний механізм містить деблокуючу планку, яка простягається впоперек через бічні стінки між фіксаторами і містить два напружувальних елементи, які розміщені симетрично відносно середини бічних стінок. Таким чином, згідно з винаходом розроблений ящик, позбавлений вищеописаний проблем відомих ящиків, пов'язаних із напружувальним елементом, зокрема його руйнуванням. Це забезпечується за рахунок того, що напружувальний елемент закріплений лише на деблокуючому елементі, наприклад на деблокуючій планці, а його вільний кінець лише прилягає до нижньої сторони верхньої рами бічної стінки. Завдяки цьому напружувальний елемент вже не зафіксований нерухомо між верхньою рамою і рухомою деблокуючою планкою; навпаки, її вільний кінець, відвернутий від деблокуючої планки, при переміщенні деблокуючої планки в розблоковане положення, яке зазвичай є вертикальним переміщенням відносно дна ящика вгору, може виконувати як горизонтальне, так і вертикальне переміщення, внаслідок чого навантаження напружувального елемента, зокрема його центральної ділянки, зменшується, що дозволяє уникнути руйнування напружувального елемента навіть після виконання множини циклів деблокування і блокування. Альтернативно один кінець напружувального елемента може бути закріплений на бічній стінці чи верхній рамі, а другий, вільний кінець - прилягати до деблокуючої планки. Приклади виконання винаходу ділі пояснюються докладніше за допомогою доданих креслень. На кресленнях наведено: Фіг. 1 Схематичне зображення відомого ящика; Фіг. 2 Вид зверху бічної стінки ящика, описаного, наприклад, із посиланням на фіг. 1, що містить напружувальний механізм згідно з прикладами виконання винаходу; Фіг. 3 Збільшене зображення лівого напружувального елемента з фіг. 2; Фіг. 4 Виріз блокувального механізму без елементів бічної стінки; та Фіг. 5 Переріз вздовж лінії 5-5' на фіг. 3. У наведеному далі описі прикладів виконання винаходу однакові або виконуючі однакові функції елементи мають однакові позиційні позначення. Крім цього, слід зазначити, що ті елементи ящика, які вже були описані з посиланням на фіг. 1, у наступному описі прикладів виконання винаходу мають такі самі позиційні позначення, причому повторний опис вже описаних із посиланням на фіг. 1 елементів не наведений. На фіг. 2 зображений вид зверху 3 UA 105881 C2 5 10 15 20 25 30 35 40 45 50 55 60 бічної стінки ящика, описаного, наприклад, із посиланням на фіг. 1, що містить напружувальний механізм згідно з прикладами виконання винаходу. Зображена на фіг. 2 бічна стінка може бути короткою бічною стінкою, причому в даному випадку, наприклад, зображена коротка бічна стінка 12 ящика, який був описаний із посиланням на фіг. 1. При цьому слід вказати на те, що протилегла, коротка бічна стінка 14 може мати таку саму або аналогічну структуру. Також деблокувальний механізм може бути передбачений на довгих бічних стінках 16 і 18. На фіг. 2, окрім бічної стінки 12 зображено кромку 16а бічної стінки 16, а також кромку 18а бічної стінки 18. Кромка 18а містить не зображену докладно ділянку, яка перекриває крайову ділянку короткої бічної стінки 12, причому на ділянках, що перекриваються, передбачені виїмки та виступи, які входять в зачеплення між собою, для утворення стабільного з'єднання між бічними стінками у заблокованому стані. У верхній кутовій зоні, в якій бічні стінки 12 і 16 та 12 і 18 примикають одна до іншої, схематично зображені блокувальні механізми 28 і 30. В зображеній на фіг. 2 ситуації елементи 28 і 30 перебувають у заблокованому положенні, тобто складання бічної стінки 12 на дно 10 є неможливим внаслідок блокування. На фіг. 2 зображено також деблокуючу планку 38, два протилежних кінця 40 і 42 якої сполучені з передбаченими на бічній стінці 12 блокувальними елементами блокувальних механізмів 28 і 30. Крім цього, схематично зображені напружувальні елементи 52 і 54, які простягаються між деблокуючою планкою 38 і нижньою стороною верхньої рами 56 бічної стінки 12. Проте, на відміну від описаного з посиланням на фіг. 1 прикладу виконання, згідно з прикладами виконання винаходу передбачено, що напружувальні елементи, які, наприклад, виконані з того самого матеріалу, що й деблокуюча планка, як одне ціле з деблокуючою планкою чи жорстко з нею з'єднані (наприклад склеєні, з'єднані різьбою, заклепками тощо), проте, причому обернені до верхньої рами 56 кінці є вільними, тобто ці кінці не з'єднані жорстко з нижньою стороною чи іншою частиною верхньої рами 56 або бічної стінки 12. Напружувальні елементи 52 і 54 у зображеному на фіг. 2 вихідному положенні деблокуючої планки 58 також перебувають у вихідному положенні, що означає, що вони перебувають у ненапруженому положенні, тобто не утворюють попереднього напруження в напрямку дна 10 ящика 10. Напружувальні елементи 52 і 54 можуть бути, наприклад, виготовлені разом за допомогою відповідного методу формування полімерів шляхом виконання однієї технологічної операції, наприклад із застосуванням спільної ливарної форми, що дозволяє виготовляти напружувальні елементи і деблокуючої планки в формі монолітної деталі. При переміщенні деблокуючої планки в напрямку вгору, тобто в напрямку від дна 10 ящика, відбувається деформування напружувальних елементів 52 і 54 таким чином, що їх центральні похилі ділянки, які зображені на фіг. 2, деформуються в напрямку дна ящика. Передні, вільні кінці напружувальних елементів 52 і 54 переміщуються вздовж нижньої сторони верхньої рами 56 назовні, і водночас деформуються центральні ділянки, внаслідок чого утворюється зворотне зусилля для деблокуючого елемента в напрямку його вихідного положення, завдяки чому деблокування є можливим лише в разі подолання відповідного пружного зусилля або сили попереднього натягу напружувальних елементів для деблокування. Внаслідок цього забезпечується блокування під час транспортування, і навіть при непередбаченому підніманні блокувального елемента він знову повертається у своє заблоковане положення після припинення дії елемента 38. Як також зображено на фіг. 2, на верхній рамі 56 передбачені виступи 58 і 60, які простягаються від нижньої сторони верхньої рами 46 униз в зону, в якій вільні кінці напружувальних елементів 52 і 54 перебувають у контакті з нижньою стороною верхньої рами 56. Бічна стінка 12 містить ділянку 62, що простягається від верхньої рами 56 вниз в напрямку дна 10. Товщина ділянки 62 стінки є меншою, ніж товщина верхньої рами 56. Ділянка 62 стінки на стороні бічної стінки 12, орієнтованої в напрямку всередину ящика, перебуває врівень із задньою поверхнею верхньої рами 56, завдяки чому ділянка 62 стінки на зовнішній стороні бічної стінки 12 відступає назад відносно передньої поверхні верхньої рами 56. Виступи 58 і 60 простягаються вниз від передньої поверхні верхньої рами 56, завдяки чому між виступом 58, 60 і стінкою 62 утворюється вільний простір, в якому розміщений вільний кінець напружувальних елементів 52 і 54. Завдяки такому розміщенню забезпечується напрямлення вільного кінця напружувальних елементів, зокрема напрямлення поперек бічної стінки 12, причому зокрема переміщення в напрямку перпендикулярно поверхні бічної стінки 12 є неможливим. На фіг. 3 наведене збільшене зображення фрагмента фіг. 2, а саме лівого напружувального елемента. При цьому слід вказати на те, що правий напружувальний елемент 52 виконаний відповідно. Напружувальний елемент 54 містить першу вертикальну ділянку 64, виконану як одне ціле з деблокуючою планкою 38 чи закріплену на деблокуючій планці 38 поряд із напрямним штифтом 50. Напружувальний елемент 54 містить також вже описану вище похилу 4 UA 105881 C2 5 10 15 20 25 30 35 40 45 50 55 60 середню ділянку 66, яка простягається від першої ділянки 64 до виступу 60. Вільний кінець елемента 54 на фіг. 3 прихована за виступом 60, проте, як вже було описано, не закріплений на верхній рамі 56, а може переміщуватися вздовж її верхньої сторони за виступом 60 в горизонтальному напрямку, завдяки чому при переміщенні елемента 38 вгору може відбуватися відповідне переміщення ділянки 66 напружувального елемента 54 вниз у напрямку, позначеному вигнутою стрілкою 68. Внаслідок цього утворюється відповідне зворотне зусилля, що діє на деблокуючий елемент 38 для його повернення у вихідне положення. На фіг. 4 зображений фрагмент блокувального механізму без елементів бічної стінки 12. Блокувальний механізм містить деблокуючу планку 38, а також напружувальний елемент 54. Окрім першої та другої ділянок 64 і 66 зображений також вільний кінець 70 напружувального елемента 54, який містить третю ділянку 72, яка простягається від другої ділянки у вихідному положенні напружувального елемента, в якому на нього не діє зусилля, в основному вертикально вгору до вільного кінця 70. Третя ділянка напружувального елемента згідно з прикладами виконання винаходу має товщину, яка є меншою, ніж товщина першої та другої ділянок напружувального елемента 54, причому може бути вибрана така товщина першої та другої ділянок напружувального елемента, що вона відповідає товщині верхньої рами 56 мінус товщину ділянки 62 стінки, завдяки чому при монтажі деблокувального механізму його передня, орієнтована назовні поверхня в основному перебуває врівень з передньою, орієнтованою назовні поверхнею верхньої рами (див. позицію 56а). На відміну від цього товщина третьої ділянки 72 зменшена, причому вона згідно з прикладами виконання винаходу є меншою, ніж товщина верхньої рами 56, мінус товщину ділянки 62 стінки мінус товщину виступу 60. На фіг. 5 наведений переріз вздовж лінії 5-5' на фіг. 3, на якому зображено, що вільний кінець 70 напружувального елемента 54 перебуває в проміжку, утвореному між виступом 60 і стінкою 62. Вільний кінець 7 не сполучений з верхньою рамою 56, а прилягає до її нижньої сторони 56b і може переміщуватися вздовж цієї нижньої сторони в горизонтальному напрямку. За допомогою фіг. 2 - 5 описані приклади виконання винаходу, проте, при цьому слід зауважити, що винахід не обмежується описаною формою виконання деблокувального механізму. Навпаки, можуть бути реалізовані також інші форми деблокувального механізму, які функціонують таким чином, що передбачене переміщення із вихідного положення в розблоковане положення, причому для повернення у вихідне положення необхідне відповідне зворотне зусилля, яке в цьому випадку утворюється із застосуванням відповідного винаходові підходу, а саме із застосуванням напружувального елемента, що має два кінці, перший з яких закріплений або на бічній стінці, або на деблокуючому елементі, наприклад виконаний в формі суцільної з ним деталі, а інший кінець є вільним. Окрім цього у прикладах виконання замість спільної деблокуючої планки 58 можуть бути передбачені окремі деблокувальні механізми, які для здійснення деблокування необхідно приводити в дію роздільно один від іншого. Приклади виконання винаходу описані вище для напружувального елемента, обернений до деблокуючої планки кінець якої виконаний у вигляді суцільної з нею деталі. Слід вказати на те, що напружувальний елемент замість виконання в формі суцільної деталі може бути закріплений на планці 38 за допомогою відповідних засобів (наприклад гвинтів, клею, заклепок). Альтернативно може бути передбачено, що напружувальний елемент одним кінцем закріплюють на нижній стороні або в іншому придатному для цього місці верхньої рами 56 або бічної стінки 12, внаслідок чого його вільний кінець діє на поверхню деблокуючої планки 38, завдяки чому забезпечується аналогічна описаній вище функціональність. Згідно з прикладами виконання винаходу може бути передбачена можливість закривання ящика шляхом приведення в дію одного або кількох фіксаторів, завдяки чому відбувається вивільнення відповідної стінки для відкидання чи укладання на дно. Альтернативно або додатково блокувальний механізм може бути виконаний із можливістю деблокування під дією попередньо визначеної сили на стінку. Тому приклади виконання винаходу можуть охоплювати описаний вище підпружинений блокувальний механізм, що містить рухомий защіпний елемент, виконаний з можливістю зчеплення з виступом сусідньої стінки, причому виступ та/або фіксувальний елемент мають контактні площадки, орієнтовані під нахилом відносно вертикального напрямку у відкинутому стані таким чином, що блокувальний механізм при перевищенні напрямленої всередину, діючої на стінку попередньо визначеної сили відкривається, долаючи цей попередній натяг пружини, як це описано, наприклад, у публікації WO 2010/1 19073А1. Описані вище приклади виконання винаходу лише пояснюють принципи даного винаходу. Самозрозуміло, що модифікації та варіації описаних вище структур і деталей є очевидними для інших фахівців. Тому за винахідницьким задумом винахід обмежується лише обсягом правової охорони, встановленим наведеними далі пунктами формули винаходу, а не специфічними подробицями, які представлені в цьому описі та поясненнях прикладів виконання. 5 UA 105881 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Ящик, що містить: дно (10); і принаймні дві пари протилеглих бічних стінок (12-18), які простягаються вгору від дна (10) у вертикальному напрямку, причому бічні стінки (12-18) виконані з можливістю відкидання відносно дна (10) і блокування між собою в своєму відкинутому положенні, причому принаймні одна з бічних стінок (12) містить деблокувальний механізм (36), виконаний з можливістю переміщення між вихідним положенням і розблокованим положенням, в якому блокування бічних стінок (12-18) усунене, причому деблокувальний механізм містить принаймні один напружувальний елемент (52, 54), виконаний зі здатністю шляхом створення попереднього напруження витискати деблокувальний механізм (36) в його вихідне положення, і який містить перший кінець (66), з'єднаний з деблокуючою планкою (38) деблокувального механізму (36), і другий, вільний кінець (70), причому принаймні одна бічна стінка (12) містить верхню раму (56), причому переміщення деблокувального механізму (36) із вихідного в розблоковане положення включає переміщення в напрямку верхньої рами (56), причому вільний кінець (72) напружувального елемента як у вихідному, так і в розблокованому положенні деблокувального механізму (36) прилягає до нижньої сторони (56b) верхньої рами (56) або до верхньої сторони до деблокувального механізму (36), і причому верхня рама (56) в зоні, на якій вільний кінець (72) напружувального елемента прилягає до її нижньої сторони (56b), містить виступ (58, 60), що простягається вниз, причому вільний кінець (72) розміщений після виступу (58, 60) в напрямку всередину ящика. 2. Ящик за пунктом 1, в якому бічна стінка (12) містить перший блокуючий елемент (28, 30), що взаємодіє з другим блокуючим елементом сусідньої бічної стінки (16, 18) для блокування бічної стінки (12) і сусідньої бічної стінки (16, 18) у відкинутому вгору положенні, причому деблокувальний механізм (36) взаємодіє з першим деблокуючим елементом (28, 30) з можливістю деблокування першого і другого блокуючого елемента шляхом переміщення деблокувального механізму (36) в його розблоковане положення, і причому деблокувальний механізм (36) виконаний з можливістю його повернення без приведення в дію у вихідне положення за допомогою напружувального елемента (52, 54). 3. Ящик за одним з пп. 1 або 2, в якому принаймні одна бічна стінка (12) має ділянку (62), товщина якої є меншою, ніж товщина верхньої рами (56), і яка простягається від верхньої рами (56) вниз, причому вільний кінець (72) напружувального елемента розміщений між виступом (58, 60) і ділянкою (62) стінки. 4. Ящик за п. 3, в якому напружувальний елемент (52, 54) має товщину, яка відповідає товщині верхньої рами (56) мінус товщина ділянки (62) стінки, причому товщина вільного кінця (72) напружувального елемента (52, 54) є меншою, ніж товщина іншої частини напружувального елемента (52, 54). 5. Ящик за п. 4, в якому товщина вільного кінця (72) напружувального елемента (52, 54) в основному відповідає товщині верхньої рами (56) мінус товщина ділянки (62) стінки і мінус товщина виступу (58, 60). 6. Ящик за будь-яким із пп. 1-5, в якому напружувальний елемент (52, 54) виконаний із того самого матеріалу, що деблокувальний механізм (36), причому напружувальний елемент має першу, в основному, вертикальну ділянку (64), яка розміщена на деблокувальному механізмі (36), другу, похилу ділянку (66), яка простягається між першою ділянкою (64) і виступом (58, 60), і третю, в основному, вертикальну у вихідному положенні деблокувального механізму (36) ділянку (72), яка простягається від другої ділянки (66) до вільного кінця (72) напружувального елемента (52, 54). 7. Ящик за п. 6, в якому перший кінець (64) напружувального елемента (52, 54) виконаний як одне ціле з деблокувальним механізмом (36), і в якому відвернутий від деблокувального механізму (36) другий кінець напружувального елемента (52, 54) є вільним і прилягає до ділянки бічної стінки (12) для створення попереднього напруження і витиснення деблокувального механізму (36) в його вихідне положення. 8. Ящик за будь-яким із пп. 1-5, в якому перший кінець (64) напружувального елемента (52, 54) виконаний у формі суцільної деталі з деблокувальним механізмом (36). 9. Ящик за будь-яким із пп. 1-8, в якому напружувальний елемент (52, 54) не утворює попереднього напруження деблокувального механізму (36) в його вихідному положенні, і в якому напружувальний елемент (52, 54) при переміщенні деблокувального механізму (36) із вихідного положення в напрямку розблокованого положення утворює зростаюче, діюче на деблокувальний механізм (58), зусилля в напрямку вихідного положення. 6 UA 105881 C2 5 10. Ящик за будь-яким із пп. 1-9, в якому принаймні в одній бічній стінці (12) виконаний напрямний отвір (44, 46), в якому розміщений напрямний елемент (48, 50) деблокувального механізму (36), причому напрямний отвір (44, 46) виконаний з можливістю визначення переміщення між вихідним і розблокованим положеннями. 11. Ящик за будь-яким із пп. 1-10, в якому кожна з двох протилеглих бічних стінок (12, 14) містить деблокувальний механізм (36), причому деблокувальний механізм (36) містить деблокуючу планку (38), що простягається впоперек через бічні стінки (12, 14) між фіксаторами (28, 30), і два напружувальних елементи (52, 54), які розміщені симетрично відносно середини відповідної бічної стінки (12, 14). 7 UA 105881 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
