Електрична розетка з полегшеним вийманням вилки

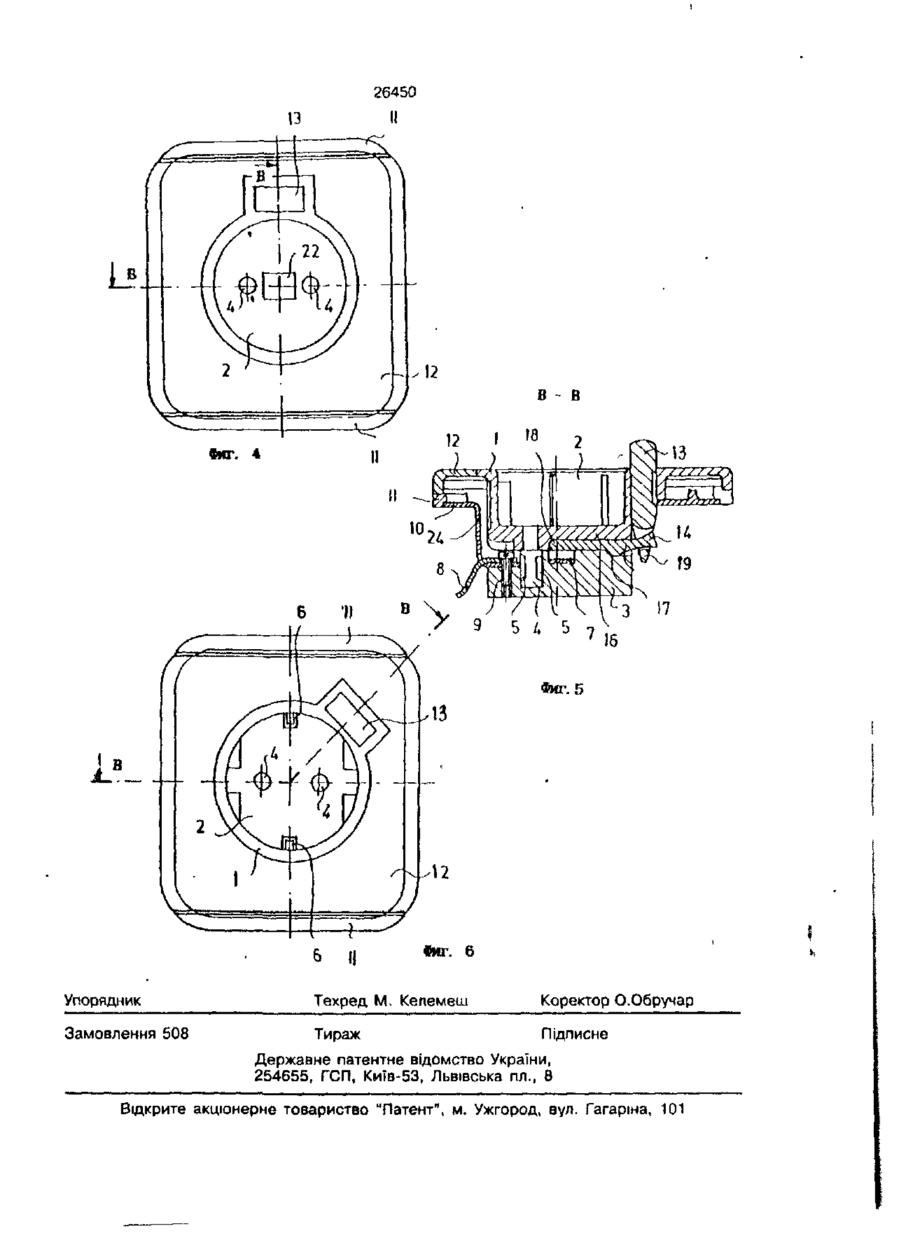

1. Электрическая розетка с облегченным выниманием вилки, содержащая корпус и установленную на нем приемную часть с углублением для установки вилки, снабженные отверстиями, которые снабжены контактами для прохождения тока между электрической цепью и штырьками вставленной в углубление вилки, а также средства облегчения вынимания вилки, связанные с приемной частью, о тл и ч а ю щ а я с я тем, что средства облегчения вынимания вилки содержат толкатель, опирающийся на приемную часть или на корпус, которые имеют направляющие средства для толкателя, и соединенный с выталкивающей пластиной, выполненной в виде двуплечего рычага, наружный конец которого соединен с толкателем, а внутренний конец расположен в средней части углубления и установленной с возможностью перемещения внутреннего конца рычага под действием толкателя, встречно-параллельно направлению перемещения толкателя. 3. Электрическая розетка по п. 1, отл и ч а ю щ а я с я тем, что внутренний конец выталкивающей пластины соединен с выталкивающим элементом, расположенный в средней части углубления. 4. Электрическая розетка по п. 1, о тл и ч а ю щ а я с я тем, что приемная часть образует гнездо, расположенное между направляющими, а выталкивающая пластина расположена под приемной частью. 5. Электрическая розетка по п. 1, о тл и ч а ю щ а я с я тем, что углубление для размещения вилки, выполненое в приемной части, расположено между направляющими, а выталкивающая пластина расположена под углублением. 6. Электрическая розетка по пп. 1-5, о т л и ч а ю щ а я с я тем, что выталкивающая пластина установлена между корпусом и углублением и образует качающийся рычаг. 7. Электрическая розетка по пп. 1-6, о т л и ч а ю щ а я с я тем, что толкатель и вытапкивающая пластина выполнены из пластмассы. 8. Электрическая розетка по пп. 1-7, отличающаяся тем, что между толкателем и выталкивающей пластиной имеется вилкообразное соединение. 9. Электрическая розетка по п. 8, о тл и ч а ю щ а я с я тем, что в вилкообразном состоянии наружный конец выталкивающей пластины имеет две наружные части изменяющейся толщины, примыкающие к более узкой части толкателя. 2. Электрическая розетка по п. 1, о т л и ч а ю щ а я с я тем, что выталкивающая пластина расположена внутри углубления, а ее внутренний конец имеет закругленную выталкивающую поверхность. 10. Электрическая розетка по пп. 1 5, о т л и ч а ю щ а я с я тем, что толкатель и выталкивающая пластина установлены под прямым углом друг к другу. Ut 26450 Изобретение относится к электротехнике, а именно к электрическим розеткам для подсоединения потребляющего устройства к сети с помощью вилки, т.е. размыкание, улучшенные эксплуатационные характеристики розетки проявляются во время вынимания вилки. Наиболее близкой к заявляемому техническому решению является электрическая розетка с облегченным выниманием вилки, описанная в патенте США № 4042292, кл. Н 01 R 13/63, 1977. В патенте США № 4042292 предлагается другой способ для облегчения вынимания вилок из розеток домашних электроприборов малых и средних размеров. Розетка согласно этому патенту снабжена наклонной пластинкой в виде коленчатого рычага, на который опирается вставленная вилка. Проблема состоит в том, что толщина этой наклонной пластинки довольно велика. Чем толще пластинка, тем легче вынуть вилку, однако, тем меньше эффективная длина штырьков вилки. Конечно, толщину пластинки можно уменьшить, выбрав высокопрочные материалы - дорогие пластмассы, а также композиты или металлы. Первые неприемлемые из-за своей стоимости, вторые из-за невысокой надежности Задачей настоящего изобретения является создание электрических розеток, лишенных указанных недостатков, т. е. позволяющих легко вынимать вилку одной рукой без угрозы вырывания электрической розетки из коробки и исключающих таким образом возможность соприкосновения как с проводами, подходящими к розетке, так и с проводами, укрепленными в вилке. Предпосылка изобретения состоит в том, что для облегчения вынимания вилки из электрической розетки должна возникнуть сила, направленная противоположно движению вилки. Иными словами, вынимание вилки должно происходить в результате нажатия, а не вытягивания. Известно, что человеку гораздо легче толкать, чем тянуть. Поэтому согласно предпосылке изобретения на вилку должна действовать выталкивающая сила из розетки. В этом случае при вынимании вилки практически невозможно вытянуть розетку из стены, точнее из коробки, в которой расположена розетка, а на вилку действует толкающее усилие, и следовательно, исчезает опасность вытягивания проводов из вилки. Таким образом, сущность изобретения заключается в том, что вытягивание вилки облегчается благодаря устройству, изменяющему направление 5 10 15 20 25 30* 35 40 45 50 55 прикладываемой силы и составляющему часть электрической розетки. Предметом настоящего изобретения является электрическая розетка с облегченным выниманием вилки, содержащая корпус и установленную на нем приемную часть с углублением для вставления вилки, снабженные отверстиями, которые снабжены контактами для прохождения тока между электрической цепью и штырьками вставленной в углубление вилки, а также средства облегчения вынимания вилки, связанные с приемной частью. Сущность предложенного решения состоит в том, что средства облегчения вынимания вилки содержат толкатель, опирающийся на приемную часть или на корпус, которые имеют выталкивающие средства для толкателя, и соединенный с выталкивающей пластиной, выполненной в виде двуплечего рычага, наружный конец которого соединен с толкателем, а внутренний конец расположен в средней части углубления или под ней, и установленной с возможностью перемещения ее внутреннего конца встречно-параллельно направлению перемещения толкателя. Согласно этому аспекту изобретения в предлагаемой электрической розетке толкатель опирается на приемную часть, в которой находятся направляющие средства для толкатепя, выталкивающая пластина расположена внутри углубления, а ее внутренний конец имеет закругленную выталкивающую поверхность. Согласно второму аспекту изобретения в новой электрической розетке толкатель опирается на корпус, направляющие средства для толкателя находятся в приемной части, а внутренний конец выталкивающей пластины соединен с выталкивающим элементом, расположенным в средней части углубления. Согласно третьему аспекту изобретения в приемной части электрической розетки или ее секции образовано гнездо, расположенное между направляющими, толкатель опирается на корпус и соединен с выталкивающей пластиной, расположенной под приемной частью. Если гнездо выполнено как секция приемной части, то толкатель опирается на приемную часть или корпус независимо от гнезда, а выталкивающая пластина установлена под гнездом. В электрической розетке, выполненной согласно настоящему изобретению, толкатель и выталкивающая пластина изготовлены, как правило, из высокопрочной пластмассы. 26450 Срок службы предлагаемой электрической розетки может быть увеличен, если между толкателем и выталкивающей пластиной имеется вилкообразное соединение, т.е. когда внешний конец выталкивающей пластины имеет две наружные части изменяющейся к лщины, примыкающие к более узкой части толкателя. Чтобы обеспечить хорошие условия передачи мощности, полезно расположить толкатель и выталкивающую пластину под прямым углом друг к другу. С этой точки зрения желательно, чтобы в месте контакта с толкателем наружный конец выталкивающей пластины имел минимальную толщину. Электрическая розетка, выполненная согласно настоящему изобретению, может быть использована в жилищах и кроме того везде, где розетка расположена в труднодоступном месте. Изобретение подробно описано со ссылками на чертежи, иллюстрирующие в качестве примера некоторые варианты выполнения предложенной согласно настоящему изобретению электрической розетки. На фиг. 1 представлен в разрезе первый вариант выполнения розетки (разрез плоскости А-А); на фиг. 2 - вид сверху варианта, разрез которого показан на фиг. 1; на фиг. 3 - в разрезе по плоскости ББ, показанной на фиг. 4, второй вариант выполнения электрической розетки; на фиг. 4 - вид сверху варианта выполнения электрической розетки, разрез которого показан на фиг. 3; на фиг. 5 - а разрезе по плоскости В-В, показанной на фиг. 6, третий вариант выполнения электрической розетки; на фиг. 6 - вид сверху варианта, разрез которого показан на фиг. 5. Изобретение описано на примерах розеток, аналогичных по дизайну обычно используемым в европейских и многих других странах (фиг. 2, 4, 6). Такая электрическая розетка состоит из приемной части 1, в которой имеется углубление 2 для вилки (не показана), и корпуса 3, снабженных круглыми отверстиями 4, соответствующими форме штырьков вставляемой вилки. Корпус 3 и приемная часть 1 соединены между собой посредством скрепляющей пластинки, расположенной в корпусе, и соответствующих винтов в приемной части 1. В отверстиях 4 корпуса 3 расположены контакты 5 из упругого материала, прижимающиеся с заданной силой к штырькам вставляемой в розетку вилки. На боковой стенке углубления 2 расположены боковые контакты 6 для третьего провода, при необходимости обеспечиваю 5 10 15 20 25 30 35 40 45 50 55 щего заземление, соединенные с пластинкой 7, укрепленной винтом или иным известным способом на корпусе 3. Безусловно, основные принципы настоящего изобретения могут быть использованы в розетках других конструкций без имения сущности изобретения, изложенного в его формуле. Как показано на фиг. t, 3, 5 конструкция предлагаемой электрической розетки подобна конструкции розетки, обычно используемой в Европе в быту для подключения к электрической сети оборудования малой и средней мощности. Как указано выше, эта розетка имеет приемную часть и корпус 3, снабженные отверстиями 4 с контактами 5. Приемная часть 1 и корпус 3 розетки содержат хорошо известные крепежные устройства язычок 8, прижимаемый болтом 9 к коробке (не показана), встроенной в стену здания, и крепежный элемент 10 в виде изогнутой пластинки, соединенный с основной корпусной деталью 11, обрамляющей верхнюю часть розетки, содержащую крышку 12, образующую углубление 2 для вставления вилки ( не показана). Такое расположение элементов является обычным для электрических розеток и не содержит признаков новизны. Новизна электрической розетки, выполненной согласно настоящему изобретению, состоит в применении толкателя 13, установленного в приемной части 1 в подходящем месте на крышке 12, опирающегося на приемную часть 1 или на корпус 3, которые имеют направляющие средства для толкателя (фиг. 1, 3, 5). Толкатель 13 соединен с наружным концом 14 выталкивающей пластины 15, установленной на корпусе 3 или на приемном элементе 16, входящем в приемную часть 1. Выталкивающая пластина 15 представляет собой двуплечий рычаг, установленный на опорной поверхности 17 с возможностью поворота вокруг соответствующей оси вращения. Выталкивающая пластина 15 предпочтительно выполнена в виде качающегося рычага, установленного внутри приемной части или корпуса 3, и соединенного под прямым углом с толкателем 13. Безусловно, выталкивающая пластина 15 может быть и независимо установлена на корпусе или приемной части. Опорная поверхность 17 расположена обычно под нижней частью углубления 2. Как указано выше, наружный конец выталкивающей пластины 14 соединен с толкателем 13, внутренний конец 18 расположен в сред 26450 ней части углубления 2 или вблизи нее, где он входит в прямой или непрямой контакт со средней частью вилки. Толкатель снабжен удлиненным концом 19, имеющим внутреннее отверстие (не показано), ограниченное снизу болтом 20 или два наружных углубления (также не показаны), ограничивающих ширину более узкой средней части. В первом случае наружный конец 14 выталкивающей пластины входит в отверстие толкателя 13, а во втором - охватывает наподобие вилки более узкий средний участок удлиненного конца 19 толкателя 13. Наружный конец 14 выталкивающей пластины 15 выполняют так, что его толщина изменяется, достигая минимального значения в месте соединения выталкивающей пластины с толкателем 13. Такая форма пластинки определяется условиями передачи силового воздействия с пластины 15 на толкатель 13. Выталкивающая пластина прилегает к приемному элементу 16, образующему поверхность приемной части 1, находящейся в контакте с выталкивающей пластиной 15. Толкатель и выталкивающая пластина изготовлены из высокопрочной пластмассы, что обеспечивает безопасность конструкции. Электрическая розетка согласно настоящему изобретению может быть выполнена в нескольких основных вариантах. Первый из них подробно представлен на фиг. 1. Видно, что толкатель 13 расположен в отверстии, выполненном в наружном конце 14 выталкивающей пластины 15 с образованием вилкообразного соединения, а выталкивающая пластина представляет собой качающийся рычаг. Выталкивающая пластина 15 расположена по диагонали на уровне дна углубления 2 и имеет такую ширину, что не закрывает отверстие 4. Очевидно, можно выполнить пластину и большей ширины, однако, в этом случае в ней придется сделать отверстие, чтобы можно было вставлять штырь вилки в отверстие 4. Когда в этой конструкции на наружный конец выталкивающей пластины 15 действует от толкателя 13 выталкивающая сила, внутренний конец 18 качающегося рычага, имеющий закругленную выталкивающую поверхность 21, поднимается и движется противоположно направлению действия силы. Желательно, чтобы поверхность 21 находилась как можно ближе к геометрическому центру вилки. Это обеспечивается, если выталкивающая поверхность внутреннего конца 18 качающегося рычага зак 5 10 15 20 25 30 35 40 45 50 8 руглена. В этом варианте качающийся рычаг лежит на опорной поверхности приемного элемента 16. Вид в разрезе электрической розетки, выполненной согласно другому варианту, представлен на фиг. 3. В этом случае в пластинке 7 нет необходимости, поскольку электрическая розетка этого типа не подсоединяется к проводу заземления. Поэтому в углублении 2 отсутствуют и боковые контакты 6. Отличие от решения, поясняемого чертежом на фиг. 1, заключается в том, что выталкивающая пластина 15 лежит на опорной поверхности 17 верхней части корпуса 3 и ее внутренний конец находится в контакте с выталкивающим элементом 22. Между приемным элементом 16 и корпусом 3 остается пространство 23, в котором может происходить поворот пластины 15. Когда толкатель 13 двигается вниз, внутренний конец 18 выталкивающей пластины 15 двигает выталкивающий элемент 22 вверх и в результате этого облегчается вынимание вилки из отверстий 4 и углубления 2. В еще одном варианте выполнения розетки согласно настоящему изобретению, представленном на фиг. 5, приемная часть 1 или ее секция представляет собой гнездо, расположенное между направляющими элементами 24. Гнездо как единое целое может перемещаться под действием выталкивающей пластины 15. Как и е варианте на фиг.З выталкивающая пластина 15 в этом случае опирается на опорную поверхность 17, составляющую часть верхней поверхности корпуса 3, и образует качающийся рычаг. Движения толкателя 13 передается на приемную часть 1, которая вместе с вилкой отделяется от корпуса 3. После этого вилка легко вынимается. Толкатель 13 и пластина 15 в электрической розетке, выполненной согласно изобретению, должны обеспечить перемещение вилки на расстояние, достаточное для ее вынимания из контактов 5 в отверстиях 4. Электрическая розетка, выполненная согласно настоящему изобретению, может быть использована в разнообразных устройствах, где необходим временный электрический контакт посредством вил55 ки, т. е. не только в быту, но и в промышленности и в различных учреждениях. Благодаря облегченному выниманию вилки такая розетка обеспечивает безопасность электрической сети при работе с различными потребляющими устройствами. УКРАЇНА (19) (5і)б Н01 R 13/62 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ЕЛЕКТРИЧНА РОЗЕТКА З ПОЛЕГШЕНИМ ВИЙМАННЯМ ВИЛКИ (21)94061661 (22) 30.04.92 (24) 30.08.99 (31) 1486/91 (32) 03 05.91 (33) HU (86) /HU92/00018 (30 04 92) (46) 30.08.99. Бюл. № 5 (56) Патент США № 4042292, кл. Н 01 R 13/63. опублик. 1977. (72) Аттіла Мерлесітс (HU) (73) Продекс КФТ (HU) (57) 1. Электрическая розетка с облегченным выниманием вилки, содержащая корпус и установленную на нем приемную часть с углублением для установки вилки, снабженные отверстиями, которые снабжены контактами для прохождения тока между электрической цепью и штырьками вставленной в углубление вилки, а также средства облегчения вынимания вилки, связанные с приемной частью, о тл и ч а ю щ а я с я тем, что средства облегчения вынимания вилки содержат толкатель, опирающийся на приемную часть или на корпус, которые имеют направляющие средства для толкателя, и соединенный с выталкивающей пластиной, выполненной в виде двуплечего рычага, наружный конец которого соединен с толкателем, а внутренний конец расположен в средней части углубления и установленной с возможностью перемещения внутреннего конца рычага под действием толкателя, встречно-параллельно направлению перемещения толкателя. 3. Электрическая розетка по п. 1, отл и ч а ю щ а я с я тем, что внутренний конец выталкивающей пластины соединен с выталкивающим элементом, расположенный в средней части углубления. 4. Электрическая розетка по п. 1, о тличающаяся тем, что приемная часть образует гнездо, расположенное между направляющими, а выталкивающая пластина расположена под приемной частью. 5. Электрическая розетка по п. 1, о тл и ч а ю щ а я с я тем, что углубление для размещения вилки, выполненое в приемной части, расположено между направляющими, а выталкивающая пластина расположена под углублением. 6. Электрическая розетка по пп. 1-5, о т л и ч а ю щ а я с я тем, что выталкивающая пластина установлена между корпусом и углублением и образует качающийся рычаг. 7. Электрическая розетка по пп. 1-6, о т л и ч а ю щ а я с я тем, что толкатель и выталкивающая пластина выполнены из пластмассы. 8. Электрическая розетка по пп. 1-7, о т л и ч а ю щ а я с я тем, что между толкателем и выталкивающей пластиной имеется вилкообразное соединение. 9. Электрическая розетка по п. 8, о тл и ч а ю щ а я с я тем, что в вилкообразном состоянии наружный конец выталкивающей пластины имеет две наружные части изменяющейся толщины, примыкающие к более узкой части толкателя. 2. Электрическая розетка по п. ^ о т л и ч а ю щ а я с я тем, что выталкивающая пластина расположена внутри углубления, а ее внутренний конец имеет закругленную выталкивающую поверхность. 10. Электрическая розетка по пп. 1 5, о т л и ч а ю щ а я с я тем, что толкатель и выталкивающая пластина установлены под прямым углом друг к другу. 26450 Изобретение относится к электротехнике, а именно к электрическим розеткам для подсоединения потребляющего устройства к сети с помощью вилки, т.е. размыкание, улучшенные эксплуатационные характеристики розетки проявляются во время вынимания вилки. Наиболее близкой к заявляемому техническому решению является электрическая розетка с облегченным выниманием вилки, описанная в патенте США № 4042292, кл. Н 01 R 13/63, 1977. В патенте США № 4042292 предлагается другой способ для облегчения вынимания вилок из розеток домашних электроприборов малых и средних размеров. Розетка согласно этому патенту снабжена наклонной пластинкой в виде коленчатого рычага, на который опирается вставленная вилка. Проблема состоит в том, что толщина этой наклонной пластинки довольно велика. Чем толще пластинка, тем легче вынуть вилку, однако, тем меньше эффективная длина штырьков вилки. Конечно, толщину пластинки можно уменьшить, выбрав высокопрочные материалы - дорогие пластмассы, а также композиты или металлы. Первые неприемлемые из-за своей стоимости, вторые из-за невысокой надежности. Задачей настоящего изобретения является создание электрических розеток, лишенных указанных недостатков, т. е. позволяющих легко вынимать вилку одной рукой без угрозы вырывания электрической розетки из коробки и исключающих таким образом возможность соприкосновения как с проводами, подходящими к розетке, так и с проводами, укрепленными в вилке. Предпосылка изобретения состоит в том, что для облегчения вынимания вилки из электрической розетки должна возникнуть сила, направленная противоположно движению вилки. Иными словами, вынимание вилки должно происходить в результате нажатия, а не вытягивания. Известно, что человеку гораздо легче толкать, чем тянуть. Поэтому согласно предпосылке изобретения на вилку должна действовать выталкивающая сила из розетки. В этом случае при вынимании вилки практически невозможно вытянуть розетку из стены, точнее из коробки, в которой расположена розетка, а на вилку действует толкающее усилие, и следовательно, исчезает опасность вытягивания проводов из вилки. Таким образом, сущность изобретения заключается в том, что вытягивание вилки облегчается благодаря устройству, изменяющему направление 5 10 15 20 25 30/ 35 40 45 50 55 прикладываемой силы и составляющему часть электрической розетки. Предметом настоящего изобретения является электрическая розетка с облегченным выниманием вилки, содержащая корпус и установленную на нем приемную часть с углублением для вставления вилки, снабженные отверстиями, которые снабжены контактами для прохождения тока между электрической цепью и штырьками вставленной в углубление вилки, а также средства облегчения вынимания вилки, связанные с приемной частью. Сущность предложенного решения состоит в том, что средства облегчения вынимания вилки содержат толкатель, опирающийся на приемную часть или на корпус, которые имеют выталкивающие средства для толкателя, и соединенный с выталкивающей пластиной, выполненной в виде двуплечего рычага, наружный конец которого соединен с толкателем, а внутренний конец расположен в средней части углубления или под ней, и установленной с возможностью перемещения ее внутреннего конца встречно-параллельно направлению перемещения толкателя. Согласно этому аспекту изобретения в предлагаемой электрической розетке толкатель опирается на приемную часть, в которой находятся направляющие средства для толкателя, выталкивающая пластина расположена внутри углубления, а ее внутренний конец имеет закругленную выталкивающую поверхность. Согласно второму аспекту изобретения в новой электрической розетке толкатель опирается на корпус, направляющие средства для толкателя находятся в приемной части, а внутренний конец выталкивающей пластины соединен с выталкивающим элементом, расположенным в средней части углубления. Согласно третьему аспекту изобретения в приемной части электрической розетки или ее секции образовано гнездо, расположенное между направляющими, толкатель опирается на корпус и соединен с выталкивающей пластиной, расположенной под приемной частью. Если гнездо выполнено как секция приемной части, то толкатель опирается на приемную часть или корпус независимо от гнезда, а выталкивающая пластина установлена под гнездом. В электрической розетке, выполненной согласно настоящему изобретению, толкатель и выталкивающая пластина изготовлены, как правило, из высокопрочной пластмассы. 26450 Срок службы предлагаемой электрической розетки может быть увеличен, если между толкателем и выталкивающей пластиной имеется вилкообразное соединение, т.е. когда внешний конец выталкивающей пластины имеет две наружные части изменяющейся "["Яшины, примыкающие к более узкой части толкателя. Чтобы обеспечить хорошие условия передачи мощности, полезно расположить толкатель и выталкивающую пластину под прямым углом друг к другу. С этой точки зрения желательно, чтобы в месте контакта с толкателем наружный конец выталкивающей пластины имел минимальную толщину. Электрическая розетка, выполненная согласно настоящему изобретению, может быть использована в жилищах и кроме того везде, где розетка расположена в труднодоступном месте. Изобретение подробно описано со ссылками на чертежи, иллюстрирующие в качестве примера некоторые варианты выполнения предложенной согласно настоящему изобретению электрической розетки. На фиг. 1 представлен в разрезе первый вариант выполнения розетки (разрез плоскости А-А); на фиг. 2 - вид сверху варианта, разрез которого показан на фиг. 1; на фиг. 3 - 8 разрезе по плоскости ББ, показанной на фиг. 4, второй вариант выполнения электрической розетки; на фиг. 4 - вид сверху варианта выполнения электрической розетки, разрез которого показан на фиг. 3; на фиг. 5 - в разрезе по плоскости В-В, показанной на фиг. 6, третий вариант выполнения электрической розетки; на фиг. 6 - вид сверху варианта, разрез которого показан на фиг. 5. Изобретение описано на примерах розеток, аналогичных по дизайну обычно используемым в европейских и многих других странах (фиг. 2, 4, 6). Такая электрическая розетка состоит из приемной части 1, в которой имеется углубление 2 для вилки (не показана), и корпуса 3, снабженных круглыми отверстиями 4, соответствующими форме штырьков вставляемой вилки. Корпус 3 и приемная часть 1 соединены между собой посредством скрепляющей пластинки, расположенной в корпусе, и соответствующих винтов в приемной части 1. В отверстиях 4 корпуса 3 расположены контакты 5 из упругого материала, прижимающиеся с заданной силой к штырькам вставляемой в розетку вилки. На боковой стенке углубления 2 расположены боковые контакты 6 для третьего провода, при необходимости обеспечиваю 5 10 15 20 25 30 35 40 45 50 55 щего заземление, соединенные с пластинкой 7, укрепленной винтом или иным известным способом на корпусе 3. Безусловно, основные принципы настоящего изобретения могут быть использованы в розетках других конструкций без имения сущности изобретения, изложенного в его формуле. Как показано на фиг. 1, 3, 5 конструкция предлагаемой электрической розетки подобна конструкции розетки, обычно используемой в Европе в быту для подключения к электрической сети оборудования малой и средней мощности. Как указано выше, эта розетка имеет приемную часть и корпус 3, снабженные отверстиями 4 с контактами 5. Приемная часть 1 и корпус 3 розетки содержат хорошо известные крепежные устройства язычок 8, прижимаемый болтом 9 к коробке (не показана), встроенной в стену здания, и крепежный элемент 10 в виде изогнутой пластинки, соединенный с основной корпусной деталью 11, обрамляющей верхнюю часть розетки, содержащую крышку 12, образующую углубление 2 для вставления вилки ( не показана). Такое расположение элементов является обычным для электрических розеток и не содержит признаков новизны. Новизна электрической розетки, выполненной согласно настоящему изобретению, состоит в применении толкателя 13, установленного в приемной части 1 в подходящем месте на крышке 12, опирающегося на приемную часть 1 или на корпус 3, которые имеют направляющие средства для толкателя (фиг. 1, 3, 5). Толкатель 13 соединен с наружным концом 14 выталкивающей пластины 15, установленной на корпусе 3 или на приемном элементе 16, входящем в приемную часть 1. Выталкивающая пластина 15 представляет собой двуплечий рычаг, установленный на опорной поверхности 17 с возможностью поворота вокруг соответствующей оси вращения. Выталкивающая пластина 15 предпочтительно выполнена в виде качающегося рычага, установленного внутри приемной части или корпуса 3, и соединенного под прямым углом с толкателем 13. Безусловно, выталкивающая пластина 15 может быть и независимо установлена на корпусе или приемной части. Опорная поверхность 17 расположена обычно под нижней частью углубления 2. Как указано выше, наружный конец выталкивающей пластины 14 соединен с толкателем 13, внутренний ко^ец 18 расположен в сред 26450 ней части углубления 2 или вблизи нее, где он входит в прямой или непрямой контакт со средней частью вилки. Толкатель снабжен удлиненным концом 19, имеющим внутреннее отверстие (не пока- 5 зано), ограниченное снизу болтом 20 или два наружных углубления {также не показаны), ограничивающих ширину более узкой средней части. В первом случае наружный конец 14 выталкивающей пласти- 10 ны входит в отверстие толкателя 13, а во втором - охватывает наподобие вилки более узкий средний участок удлиненного конца 19 толкателя 13. Наружный конец 14 выталкивающей пластины 15 выпол- 15 няют так, что его толщина изменяется, достигая минимального значения в месте соединения выталкивающей пластины с толкателем 13. Такая форма пластинки определяется условиями передачи сило- 20 вого воздействия с пластины 15 на толкатель 13. Выталкивающая пластина прилегает к приемному элементу 16, образующему поверхность приемной части 1, находящейся в контакте с выталкиваю- 25 щей пластиной 15. Толкатель и выталкивающая пластина изготовлены из высокопрочной пластмассы, что обеспечивает безопасность конструкции. 30 Электрическая розетка согласно настоящему изобретению может быть выполнена в нескольких основных вариантах. Первый из них подробно представлен на фиг. 1. Видно, что толкатель 13 располо- 35 жен в отверстии, выполненном е наружном конце 14 выталкивающей пластины 15 с образованием вилкообразного соединения, а выталкивающая пластина представляет собой качающийся рычаг. 40 Выталкивающая пластина 15 расположена по диагонали на уровне дна углубления 2 и имеет такую ширину, что не закрывает отверстие 4. Очевидно, можно выполнить пластину и большей ширины, од- 45 нако, в этом случае в ней придется сделать отверстие, чтобы можно было вставлять штырь вилки в отверстие 4. Когда в этой конструкции на наружный конец выталкивающей пластины 15 действует от 50 толкателя 13 выталкивающая сила, внутренний конец 18 качающегося рычага, имеющий закругленную выталкивающую поверхность 21, поднимается и движется протиЕчоположно направлению действия си- 55 лы. Желательно, чтобы поверхность 21 находилась как можно ближе к геометрическому центру вилки. Это обеспечивается, если выталкивающая поверхность внутреннего конца18 качающегося рычага зак 8 руглена. В этом варианте качающийся рычаг лежит на опорной поверхности приемного элемента 16. Вид а разрезе электрической розетки, выполненной согласно другому варианту, представлен на фиг. 3. В этом случае в пластинке 7 нет необходимости, поскольку электрическая розетка этого типа не подсоединяется к проводу заземления. Поэтому в углублении 2 отсутствуют и боковые контакты 6. Отличие от решения, поясняемого чертежом на фиг. 1, заключается в том, что выталкивающая пластина 15 лежит на опорной поверхности 17 верхней части корпуса 3 и ее внутренний конец находится в контакте с выталкивающим элементом 22. Между приемным элементом 16 и корпусом 3 остается пространство 23, в котором может происходить поворот пластины 15. Когда толкатель 13 двигается вниз, внутренний конец 18 выталкивающей пластины 15 двигает выталкивающий элемент 22 вверх и в результате этого облегчается вынимание вилки из отверстий 4 и углубления 2. В еще одном варианте выполнения розетки согласно настоящему изобретению, представленном на фиг. 5, приемная часть 1 или ее секция представляет собой гнездо, расположенное между направляющими элементами 24. Гнездо как единое целое может перемещаться под действием выталкивающей пластины 15. Как и в варианте на фиг.З выталкивающая пластина 15 в этом случае опирается на опорную поверхность 17, составляющую часть верхней поверхности корпуса 3, и образует качающийся рычаг. Движения толкателя 13 передается на приемную часть 1, которая вместе с вилкой отделяется от корпуса 3. После этого вилка легко вынимается. Толкатель 13 и пластина 15 в электрической розетке, выполненной согласно изобретению, должны обеспечить перемещение вилки на расстояние, достаточное для ее вынимания из контактов 5 в отверстиях 4. Электрическая розетка, выполненная согласно настоящему изобретению, может быть использована в разнообразных устройствах, где необходим временный электрический контакт посредством вилки, т. е. не только в быту, но и в промышленности и в различных учреждениях. Благодаря облегченному выниманию вилки такая розетка обеспечивает безопасность электрической сети при работе с различными потребляющими устройствами. 26450 1 1 9 5 6 II ФИГ. 6 Упорядник Техред М. Келемеш Коректор О.Обручар Замовлення 508 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
