Ящик універсальний

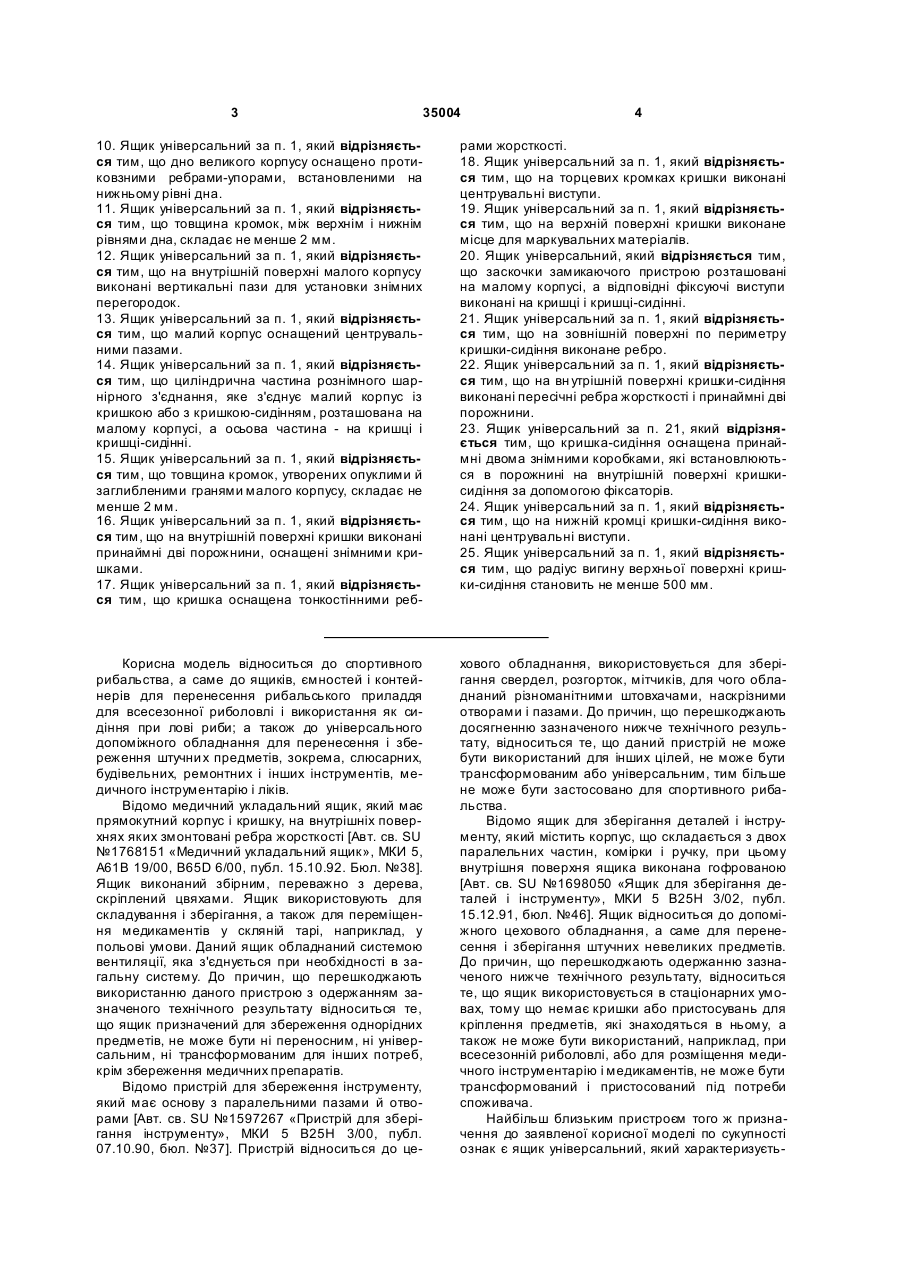

1. Ящик універсальний, який має розташовані послідовно, з'єднані з можливістю відкривання й обладнані замикаючими пристроями, які складаються з заскочок і відповідних фіксуючи х виступів, і оснащені ребрами жорсткості великий корпус, оснащений ніжками, кришку і кришку-сидіння, який відрізняє ться тим, що я щик додатково містить малий корпус, при цьому великий корпус з'єднаний з малим корпусом, малий корпус з'єднаний із кришкою або з кришкою-сидінням рознімними шарнірними з'єднаннями, які складаються з циліндричної частини, виконаної з подовжніми прорізами знизу, і осьової частини, при цьому, зовнішня поверхня стінок великого корпусу виконана з'єднанням різновеликих поверхонь зрізаного конуса й зрізаної піраміди з утворенням заглиблених і опуклих фігурних граней і кромок між ними, а в бокові стінки великого корпусу на його зовнішній поверхні вбудовані допоміжні кріпильні вузли з отворами, причому, дно великого корпусу виконано плоским і складається з верхнього і нижнього рівнів з утворенням кромок між ними, при цьому ніжки ящика виконані продовженням кутів великого корпусу нижче рівня дна, крім того, ящик додатково обладнаний знімним лотком, який встановлюється у посадкове місце, розташоване у великому корпусі ящика, при цьому знімний лоток оснащений виконаними за одне ціле з корпусом лотка рукояттю, пустотілою подовжньою перегородкою, що розділяє лоток на дві порожнини, і бортиком по всьому периметру, а верхня поверхня перегородки знімного лотка і рукояті виконані увігн утими, крім того, малий корпус має форму зрізаної піраміди, зовнішня поверхня бокових стінок якого виконана у вигляді заглиблених і опуклих граней з утворенням кромок між ними, причому, малий корпус розділений на порожнини виконаною за одне ціле з корпусом пустотілою подовжньою перегородкою з увігнутою верхньою поверхнею, крім того, кришка 2 (19) 1 3 35004 4 10. Ящик універсальний за п. 1, який відрізняється тим, що дно великого корпусу оснащено протиковзними ребрами-упорами, встановленими на нижньому рівні дна. 11. Ящик універсальний за п. 1, який відрізняється тим, що товщина кромок, між верхнім і нижнім рівнями дна, складає не менше 2 мм. 12. Ящик універсальний за п. 1, який відрізняється тим, що на внутрішній поверхні малого корпусу виконані вертикальні пази для установки знімних перегородок. 13. Ящик універсальний за п. 1, який відрізняється тим, що малий корпус оснащений центрувальними пазами. 14. Ящик універсальний за п. 1, який відрізняється тим, що циліндрична частина рознімного шарнірного з'єднання, яке з'єднує малий корпус із кришкою або з кришкою-сидінням, розташована на малому корпусі, а осьова частина - на кришці і кришці-сидінні. 15. Ящик універсальний за п. 1, який відрізняється тим, що товщина кромок, утворених опуклими й заглибленими гранями малого корпусу, складає не менше 2 мм. 16. Ящик універсальний за п. 1, який відрізняється тим, що на внутрішній поверхні кришки виконані принаймні дві порожнини, оснащені знімними кришками. 17. Ящик універсальний за п. 1, який відрізняється тим, що кришка оснащена тонкостінними реб рами жорсткості. 18. Ящик універсальний за п. 1, який відрізняється тим, що на торцевих кромках кришки виконані центрувальні виступи. 19. Ящик універсальний за п. 1, який відрізняється тим, що на верхній поверхні кришки виконане місце для маркувальних матеріалів. 20. Ящик універсальний, який відрізняється тим, що заскочки замикаючого пристрою розташовані на малому корпусі, а відповідні фіксуючі виступи виконані на кришці і кришці-сидінні. 21. Ящик універсальний за п. 1, який відрізняється тим, що на зовнішній поверхні по периметру кришки-сидіння виконане ребро. 22. Ящик універсальний за п. 1, який відрізняється тим, що на вн утрішній поверхні кришки-сидіння виконані пересічні ребра жорсткості і принаймні дві порожнини. 23. Ящик універсальний за п. 21, який відрізняється тим, що кришка-сидіння оснащена принаймні двома знімними коробками, які встановлюються в порожнині на внутрішній поверхні кришкисидіння за допомогою фіксаторів. 24. Ящик універсальний за п. 1, який відрізняється тим, що на нижній кромці кришки-сидіння виконані центрувальні виступи. 25. Ящик універсальний за п. 1, який відрізняється тим, що радіус вигину верхньої поверхні кришки-сидіння становить не менше 500 мм. Корисна модель відноситься до спортивного рибальства, а саме до ящиків, ємностей і контейнерів для перенесення рибальського приладдя для всесезонної риболовлі і використання як сидіння при лові риби; а також до універсального допоміжного обладнання для перенесення і збереження штучни х предметів, зокрема, слюсарних, будівельних, ремонтних і інших інструментів, медичного інструментарію і ліків. Відомо медичний укладальний ящик, який має прямокутний корпус і кришку, на внутрішніх поверхнях яких змонтовані ребра жорсткості [Авт. св. SU №1768151 «Медичний укладальний ящик», МКИ 5, А61В 19/00, В65D 6/00, публ. 15.10.92. Бюл. №38]. Ящик виконаний збірним, переважно з дерева, скріплений цвяхами. Ящик використовують для складування і зберігання, а також для переміщення медикаментів у скляній тарі, наприклад, у польові умови. Даний ящик обладнаний системою вентиляції, яка з'єднується при необхідності в загальну систему. До причин, що перешкоджають використанню даного пристрою з одержанням зазначеного технічного результату відноситься те, що ящик призначений для збереження однорідних предметів, не може бути ні переносним, ні універсальним, ні трансформованим для інших потреб, крім збереження медичних препаратів. Відомо пристрій для збереження інструменту, який має основу з паралельними пазами й отворами [Авт. св. SU №1597267 «Пристрій для зберігання інструменту», МКИ 5 В25Н 3/00, публ. 07.10.90, бюл. №37]. Пристрій відноситься до це хового обладнання, використовується для зберігання свердел, розгорток, мітчиків, для чого обладнаний різноманітними штовхачами, наскрізними отворами і пазами. До причин, що перешкоджають досягненню зазначеного нижче технічного результату, відноситься те, що даний пристрій не може бути використаний для інших цілей, не може бути трансформованим або універсальним, тим більше не може бути застосовано для спортивного рибальства. Відомо ящик для зберігання деталей і інструменту, який містить корпус, що складається з двох паралельних частин, комірки і ручку, при цьому внутрішня поверхня ящика виконана гофрованою [Авт. св. SU №1698050 «Ящик для зберігання деталей і інструменту», МКИ 5 В25Н 3/02, публ. 15.12.91, бюл. №46]. Ящик відноситься до допоміжного цехового обладнання, а саме для перенесення і зберігання штучних невеликих предметів. До причин, що перешкоджають одержанню зазначеного нижче технічного результату, відноситься те, що ящик використовується в стаціонарних умовах, тому що немає кришки або пристосувань для кріплення предметів, які знаходяться в ньому, а також не може бути використаний, наприклад, при всесезонній риболовлі, або для розміщення медичного інструментарію і медикаментів, не може бути трансформований і пристосований під потреби споживача. Найбільш близьким пристроєм того ж призначення до заявленої корисної моделі по сукупності ознак є ящик універсальний, який характеризуєть 5 35004 ся тим, що містить розташовані послідовно, з'єднані рухливо й обладнані замикаючими пристроями і ребрами жорсткості великий корпус, споряджений ніжками, кришку і кришку-сидіння [Патент RU 2248697 «Ящик рибальський», МПК 7 А01К 97/22, публ. 27.03.2005. Бюл. №9], прийнятий за прототип. До причин, що перешкоджають досягненню зазначеного нижче технічного результату при використанні відомого пристрою, прийнятого за прототип, відноситься те, що відомий пристрій має низькі експлуатаційні характеристики, зокрема, через нестійкість на слизьких поверхнях; низький ступінь уніфікації, наприклад, через неможливість швидкого розбору ящика і трансформування його під специфічні потреби користувача, або самостійного використання його основних корпусів у якості ємностей, а також недостатню універсальність внаслідок відсутності швидкознімних елементів і допоміжних поверхонь для тимчасового розміщення інструментів, рибальського приладдя або інших предметів у процесі використання ящика. Технічний результат - підвищення експлуатаційних характеристик, розширення діапазону застосування (уніфікації), надання ящикові високого ступеню трансформування - досягається шляхом використання ящика універсального, який містить розташовані послідовно, з'єднані з можливістю відкривання й обладнані замикаючими пристроями, що складаються із заскочок і відповідних фіксуючи х виступів, і споряджені ребрами жорсткості великий корпус, споряджений ніжками, малий корпус кришку і кришку-сидіння, а особливість полягає в наступному. Зовнішня поверхня стінок великого корпуса виконана з'єднанням різновеликих поверхонь усіченого конуса й усіченої піраміди з утворенням утоплених і опуклих фігурних граней і кромок між ними, що посилює міцність стінок. На фронтальній і боковій стінках великого корпусу виконані порожні конусоподібні виступи, а на вн утрішній поверхні пази для кріплення перегородок, знімного контейнера або утеплювача, що одночасно виконують функцію ребер жорсткості. Зазначене поєднання зміцнюючих елементів забезпечує високу міцність великого корпусу і дає можливість істотно знизити його вагу. Для тимчасового розміщення інструментів або пристосувань, які використовуються під час роботи, у бокові стінки великого корпусу на зовнішній поверхні вбудовані допоміжні кріпильні вузли з отворами, посилені порожніми конусними виступами. Центральні отвори кріпильних вузлів виконані з можливістю кріплення в них наплічного ременя з протиковзною накладкою. Дно великого корпусу виконано плоским, дворівневим з утворенням кромок висотою не менше 2мм, тому що висота кромок менше 2мм не забезпечить достатню міцність дна ящика. Верхній рівень дна споряджений перехресними виступами. Кромки і перехресні виступи виконують функцію ребер жорсткості. Для підвищення стійкості ящика на слизьких поверхнях у нижніх кута х великого корпусу виконані ніжки як продовження його стінок нижче рівня 6 дна. Дно може бути споряджене протиковзними ребрами-упорами, встановлюваними на його нижньому рівні, що на відміну від прототипу, істотно підвищує його стійкість і знижує навантаження на дно. По внутрішньому периметру у вершині великого корпусу виконане посадкове місце для кріплення в ньому знімного лотка, яке одночасно підвищує міцність корпусу. Знімний пластиковий лоток, який встановлюється у посадкове місце великого корпусу, споряджений виконаними заодно з корпусом лотка порожньою подовжньою перегородкою, що розділяє лоток на дві порожнини, і рукояттю для зручності його переміщення. Бортик, виконаний по всьому периметру лотка, служить для установки його в посадкове місце великого корпусу. Верхня поверхня перегородки знімного лотка і рукояті виконані увігнутими для тимчасового розміщення на них інструментів, деталей і приладдя, які використовуються під час роботи або рибного лову. Знімний лоток може використовуватися як у наборі із ящиком, так і самостійно. Конструкція великого і малого корпусів забезпечує їхнє надійне з'єднання і закривання як зі знімним лотком, так і без нього. Малий корпус має форму усіченої піраміди. Бокові поверхні малого корпусу виконані у вигляді утоплених і опуклих граней з утворенням кромок висотою не менше 2мм, яки виконують функцію ребер жорсткості. Усередині малий корпус розділений на порожнини пустотілою подовжньою перегородкою з увігнутою верхньою поверхнею, виконаною заодно з малим корпусом, бокові стінки якої служать елементами посилення конструкції малого корпусу як у вертикальній, так і горизонтальній площинах. Зазначене поєднання зміцнюючих елементів забезпечує високу міцність малого корпусу і дозволяє виготовляти його зі зниженою товщиною стінок, тобто значно знизити вагу. Внутрішні передня і задня стінки малого корпусу мають пази для установки перегородок, які у поєднанні зі стаціонарною перегородкою дозволяють, на розсуд користувача, улаштувати до 8 розділених порожнин, як рівно-, так і різнорозмірних, для збереження невеликих інструментів, пристосувань і деталей. Великий корпус і малий з'єднані між собою рознімним шарнірним з'єднанням, причому, циліндрична частина з'єднання встановлюється на задній стінці великого корпусу, укріпленій порожніми і суцільними прямокутними виступами, а осьова частина - на малому корпусі. Циліндрична частина споряджена прорізами знизу, за рахунок чого здійснюють швидку зборку і рознімання шарнірного з'єднання. Для фіксації корпусів між собою у вершині передньої стінки великого корпусу встановлена пластикова заскочка, а фіксуючий виступ виконаний на малому корпусі. Для запобігання горизонтального зсуву кришки малий корпус споряджений центрувальними пазами, а відповідні виступи розміщені на кришці. Малий корпус закривається кришкою, з'єднаною з ним рознімним шарнірним з'єднанням, причому, циліндричну частину з'єднання встановлюють на малому корпусі, а осьову – на кришці. 7 35004 Фіксація кришки з малим корпусом проводиться за допомогою двох пластикових заскочок, установлених на передній стінці малого корпусу. Відповідні фіксуючі виступи виконані на кришці. На торцевих кромках кришки виконані центрувальні пази і виступи для запобігання горизонтального зсуву поєднуваних елементів ящика. Корпус кришки, виконаний із пластику, має форму усіченої піраміди. Зовнішня поверхня кришки складається з утоплених і опуклих граней з утворенням кромок висотою не менше 2мм, а внутрішня поверхня кришки споряджена перехресними тонкостінними ребрами жорсткості. Зазначене поєднання зміцнювальних елементів забезпечує високу міцність кришки і дає можливість виготовляти її зі зниженою товщиною стінок, тобто істотно знизити її вагу. На вн утрішній поверхні кришки виконані, принаймні, дві порожнини, споряджені знімними кришками, для збереження дрібних деталей і приладдя. На утопленій грані верхньої поверхні кришки установлені фіксатори, у які встановлюють швидкознімну рукоять, що відкидається, яка служить для транспортування кришки. Причому, ящик універсальний можна переносити як за допомогою наплічного ременя з протиковзною прокладкою, так і без нього, за рукоять. У відкинутому стані рукоять не має частин, які виступають над верхньою поверхнею кришки, що робить сидіння більш комфортним. На верхній поверхні кришки виконане місце для нанесення або кріплення інформаційних або маркувальних матеріалів. Переважно ящик універсальний комплектується додатковою кришкою-сидінням. Кріплять кришку-сидіння до великого корпусу або малого рознімним шарнірним з'єднанням. Для надання особливої міцності кришка-сидіння виконана у формі усіченої піраміди з утворенням утоплених і опуклих граней на зовнішній поверхні і кромок між ними висотою не менше 2мм, які виконують функцію ребер жорсткості. На внутрішній поверхні кришки-сидіння виконані перехресні тонкостінні ребра жорсткості. Зазначене поєднання зміцнювальних елементів забезпечує високу міцність кришкисидіння і дозволяє значно знизити її вагу. Верхня поверхня кришки-сидіння виконана увігнутою з радіусом вигину не менше 500мм для забезпечення комфортного сидіння. На верхній поверхні уздовж її периметра виконані виступаючі ребра товщиною не менше 2мм, що є додатковими ребрами жорсткості, які збільшують загальну міцність кришки-сидіння, і одночасно формують зону для кращого кріплення м'якої прокладки з будь-якого спіненого матеріалу, наприклад, з пінополістиролу. На внутрішній поверхні кришки-сидіння виконані, принаймні, дві порожнини для кріплення знімних коробок, установлюваних за допомогою фіксаторів, які використовують для збереження дрібних інструментів, приладдя і деталей. На нижній кромці кришки-сидіння виконані центрувальні виступи, що встановлюються у відповідні пази на кришці для запобігання горизонтального зсуву кришкисидіння. Високі експлуатаційні характеристики досягаються тим, що, на відміну від прототипу, ящик уні 8 версальний, що заявляється, має ряд конструктивних особливостей, а саме, зовнішні поверхні елементів, - великого корпусу, малого корпусу, кришки і кришки-сидіння, якими його комплектують, виконані у вигляді утоплених і опуклих граней з утворенням кромок, які виконують функцію традиційних ребер жорсткості. Елементи ящика в зібраному виді при будь-якій комбінації елементів з'єднані надійними швидкознімними шарнірними з'єднаннями, заскочками з відповідними виступами, а також фіксуючими виступами і відповідними пазами, що перешкоджають зсувові елементів у горизонтальній площині. За рахунок цього конструкція, що заявляється, у поєднанні з застосовуваними для виготовлення ящика полімерними матеріалами, забезпечує елементам ящика, що заявляється, і ящику універсальному в зборі особливу міцність і порівняно малу вагу не залежно від того, якими елементами і пристосуваннями він укомплектований. Висока міцність дна ящика універсального забезпечена тим, що його поверхня складається з двох рівнів також з утворенням кромок між ними, причому, верхній рівень дна споряджений перехресними виступами. Ніжки ящика, виконані заодно з великим корпусом як продовження його кутів, і ребра-упори, розташовані на нижньому рівні дна, перешкоджають ковзанню, якщо ящик встановлюють на вологій або слизькій поверхні, що, на відміну від прототипу, істотно підвищує його стійкість і знижує навантаження на дно. Розширення діапазону використання ящика, що заявляється, досягається високим ступенем його трансформування, що, у свою чергу, досягається тим, що передбачено можливість комплектувати ящик великою кількістю стаціонарних або знімних елементів і додаткових пристосувань, наприклад, знімним додатковим лотком, кришкоюсидінням, перегородками, знімними коробками з кришками і без кришок. А також тим, що перегородка, рукоять знімного лотка і малий корпус споряджені увігнутими поверхнями, що використовують як допоміжні для розміщення дрібних предметів під час роботи або рибного лову, а порожні елементи, наприклад, великий корпус, при необхідності, служать самостійно в якості ємностей. Швидке рознімання або зборка ящика необхідної комплектації досягаються за рахунок того, що циліндрична частина рознімного шарнірного з'єднання, розташованого на нижньому елементі ящика універсального, споряджена поздовжніми розрізами знизу, які при зборці елементів ящика надягають на його осьову частину, розташовану на вер хньому елементі. Таке розміщення частин шарнірного з'єднання дозволяє захистити його внутрішню частину від опадів при низьких температурах щоб уникнути заклинювання з'єднання через зледеніння. На кресленнях представлено: на Фіг.1 зображений ящик універсальний у зборі; на Фіг.2 - те ж, вид ззаду; на Фіг.3 - те ж, вид знизу (дно великого корпусу я щика); на Фіг.4 - кришка ящика; на Фіг.5 те ж, вид знизу; на Фіг.6 - малий корпус; на Фіг.7 знімний лоток; на Фіг.8 - великий корпус; на Фіг.9 кришка-сидіння, загальний вид; на Фіг.10 - те ж, вид знизу. Суть корисної моделі полягає в наступному. 9 35004 Ящик універсальний складається з великого корпусу 1 (Фіг.1, 2, 3), малого корпусу 2 (Фіг.6), кришки 3 (Фіг.1, 4, 5), і додаткової кришки-сидіння 4 (Фіг.9, 10), що з'єдн уються між собою рознімним шарнірним з'єднанням, яке складається з циліндричної 5 і осьової 6 частин. Для здійснення швидкого рознімання елементів ящика циліндри 5 шарнірного з'єднання споряджені знизу поздовжніми розрізами 7, які при зборці надягають на осьову частину 6. Елементи ящика споряджені замикаючими пристроями, які складаються з заскочок 8 і фіксуючи х виступів 9. Ящик може комплектуватися знімним лотком 10 (Фіг.7). Великий корпус 1 виконаний із пластику зі зниженою товщиною стінок. Стінки великого корпусу виконані з'єднанням поверхонь усіченого конуса й усіченого циліндра з утворенням фігурних утоплених 11 і опуклих 12 граней кромок 13 між ними. Дно 14 великого корпусу виконано плоским і складається з двох рівнів, об'єднаних кромками 15 висотою не менше 2мм, при цьому верхній рівень 16 посилений перехресними виступами 17. Ніжки 19 великого корпусу виконані продовженням його кутів нижче рівня дна 14, а нижній рівень 18 може бути споряджений протиковзними упорами 20. Ніжки 19 великого корпусу виконані продовженням його кутів нижче рівня дна 14. На фронтальній і боковій стінках великого корпусу 1 виконані порожні конусоподібні виступи 21. На задній стінці встановлена циліндрична частина 5 рознімного шарнірного з'єднання, під якою виконані дві групи прямокутних виступів 22, причому, середні виступи в кожній групі виконані порожніми, а крайні виступи - цільними. На передній стінці виконані заскочки 8 замикаючого пристрою. По верхньому периметру великого корпусу виконане посадкове місце 23 для знімного лотка 10, а на внутрішній стінці виконані пази 24 для установки знімних перегородок. На зовнішній поверхні бокових стінок розташовані допоміжні кріпильні вузли 25, посилені ребрами жорсткості 26 і споряджені, принаймні, трьома отворами 27, середнє з яких виконано з можливістю кріплення в ньому наплічного ременя (на кресленні не показано). У посадкове місце 23 великого корпусу встановлюють знімний лоток 10, споряджений бортиком 28, рукояттю 29 і порожньою подовжньою перегородкою 30, яка розділяє лоток на дві порожнини 31. Верхня поверхня перегородки 30 і рукояті 29 виконані увігнутими. Малий корпус 2 (Фіг.1, 6) виконаний із пластику зі зниженою товщиною стінок, а бокові його поверхні складаються з опуклих 32 і утоплених 33 граней, з'єднаних кромками 34 висотою не менше 2мм, що виконують функцію ребер жорсткості. Малий корпус розділений на дві порожнини 35 пустотілою подовжньою стаціонарною перегородкою 36. Її бокові стінки служать елементами посилення конструкції малого корпусу, як у вертикальній площині, так і в горизонтальній, а верхня поверхня перегородки виконана увігнутою. На внутрішній поверхні малого корпусу виконані вертикальні пази 37 для установки знімних перегородок (на кресленні не показано). На задній стінці малого корпусу розташована осьова частина 6 шарнірного з'єднання для кріплення з великим корпусом 1, і 10 циліндрична частина 5 для приєднання кришки 3 або кришки-сидіння 4. На торцевій поверхні малого корпуса виконані центрувальні пази 38, відповідні центрувальні виступи 39 розташовані на торцевій поверхні кришки. Кришка 3 (Фіг.1, 4, 5) виконана у вигляді усіченої піраміди, складеної з опуклих 40 і утоплених 41 граней, з'єднаних між собою кромками 42 висотою не менше 2мм, що виконують функцію ребер жорсткості. На верхній поверхні кришки розташовані фіксатори 43, у які встановлюють знімну рукоять 44 з можливістю повороту. Переважно на кришці виконане місце 45 для розміщення маркувальних матеріалів. На внутрішній поверхні кришки розташовані тонкостінні ребра жорсткості 46 і, принаймні, дві порожнини 47, споряджені кришками. На задній стороні кришки виконана осьова частина 6 шарнірного з'єднання для кріплення кришки до малого корпусу. На фронтальній стороні розташовані фіксуючі виступи 9 і заскочка 8 замикаючого пристрою. Кришка-сидіння 4 (Фіг.9, 10) виконана також у формі усіченої піраміди, її поверхня утворена опуклими 48 і утопленими 49 гранями, з'єднаними між собою кромками 50. На задній стінці кришки сидіння виконана осьова частина 5 шарнірного з'єднання, а фронтальній стороні - фіксуючі виступи 9 замикаючого пристрою. Верхня поверхня кришкисидіння виконана увігнутою; уздовж її периметра виконане ребро 51 и зона 52 для кріплення прокладки. На внутрішній поверхні кришки-сидіння виконані тонкостінні ребра жорсткості 53 і порожнини 54, у які встановлюються за допомогою фіксаторів 55 знімні коробки 56, для дрібних деталей і принадь, споряджені кришками. На нижній кромці виконані центрувальні виступи 39. Ящик універсальний використовують таким чином. Користувач на свій розсуд або по необхідності комплектує наступні варіанти ящика універсального. Варіант 1: кришка з рукояттю - малий корпус знімний лоток - великий корпус. У пази великого корпусу 1 встановлюють знімні перегородки, при необхідності зміцнюють теплоізоляційний матеріал (на кресленні не показано). На великому корпусі 1 встановлюють знімний лоток 10, поєднуючи бортик 28 знімного лотка з посадковим місцем 23. Малий корпус комплектують необхідною кількістю знімних перегородок, установлюючи їх у пази 24, виконані на внутрішній поверхні малого корпусу. Рознімним шарнірним з'єднанням з'єднують малий корпус з великим корпусом. Порожнини 47 на внутрішній поверхні кришки З комплектують необхідною кількістю знімних пластикових кришок 48. У рознімний фіксатор 43, розміщений на верхній поверхні кришки, вставляють рукоять 44. Установлюють кришку 3 на малий корпус 2 за допомогою рознімного шарнірного з'єднання, поєднуючи центрувальні виступи 39, розміщені на кришці, з центрувальними пазами 38 малого корпусу. Фіксують кришку двома пластиковими заскочками 8, розташованими на кришці, поєднуючи їх з фіксуючими виступами 9 на малому корпусі. У такій комплектації ящик універсаль 11 35004 ний можна переносити як за ручку 44 на кришці, так і за допомогою ременя з протиковзною накладкою (на кресленні не показане), укріпивши його в центральні отвори 27 додаткових кріпильних вузлів 25 великого корпуса. При використанні ящика універсального, наприклад, в умовах зимової риболовлі, користувачі за своїм розсудом розміщають у внутрішніх ємностях, порожнинах, коробках необхідні для риболовлі пристосування, наживки, інструменти. На місці риболовлі ящик розбирають, використовуючи малий корпус 2 і знімний лоток 10 як допоміжні поверхні для розміщення необхідних предметів у порожнинах і на ввігн ути х поверхнях елементів ящика. Вудки, наприклад, зручно розмістити в додаткових кріпильних вузлах 25 великого корпусу 1. Для комфортної риболовлі кришку 3, на поверхні якої немає виступаючих деталей, приєднують швидкознімним шарнірним з'єднанням до великого корпусу 1 і використовують її як сидіння. Ніжки 19 і протиковзні накладки 20 на дні 14 великого корпусу 1 перешкоджають ковзанню ящика. По закінченні риболовлі ящик приводять у первісний стан, не маючи при цьому будь яких труднощів, тому що конструкція шарнірних з'єднань і пластикових заскочок уберігає їх від зледеніння, а пластик нового покоління зберігає пластичність і міцність у великих інтервалах температур. Варіант 2: кришка з рукояттю - малий корпус великий корпус. Комплектують ящик універсальний за прикладом 1, не використовуючи знімний лоток. Варіант 3: кришка з рукояттю - малий корпус. Кришку 3, споряджену рукояттю 44, з'єднують з малим корпусом 2 рознімним шарнірним з'єднанням, закривають за допомогою замикаючого пристрою. Варіант 4: кришка-сидіння - малий корпус знімний лоток - великий корпус. 12 Комплектують ящик за прикладом 1, з тією різницею, що замість кришки З використовують кришку-сидіння 4, укомплектовану знімними пластиковими коробками 56, які встановлюють за допомогою фіксаторів 55. При такій комплектації ящик універсальний переносять тільки за допомогою наплічного ременя. Кришка-сидіння 4, виконана увігнутою і з можливістю кріплення м'якої прокладки з будь-якого спіненого матеріалу, забезпечує комфортне сидіння як при риболовлі і роботі, так і під час відпочинку. Варіант 5: кришка-сидіння - малий корпус - великий корпус. Комплектують ящик універсальний за прикладом 4 без знімного лотка. Варіант 6: кришка-сидіння - малий корпус. Варіант 7: великий корпус самостійно. Варіант 8: знімний лоток самостійно. Варіант 9: знімні коробки з кришки-сидіння самостійно. Перевага ящика універсального, що заявляється, полягає в тому, що діапазон його застосування практично необмежений, тому що на відміну від прототипу, він має високий ступінь трансформованості й уніфікації, що досягається за рахунок великої кількості знімних елементів і деталей. Ящик має високу міцність, тривалий термін служби і малу вагу, оскільки комплектується полегшеними елементами. Ящик, який заявляється, відрізняє особливе конструктивне виконання елементів, компактність при великій кількості елементів, деталей і органічне їхнє поєднання, зручний дизайн, безліч знімних перегородок, коробок, зручних увігнутих поверхонь, які при роботі використовуються як допоміжні для розміщення дрібних деталей або інструментів. Ящик можна застосовувати для збереження і транспортування інструментів, рибальського приладдя, медичних препаратів і інструментарію. 13 35004 14 15 35004 16 17 35004 18 19 Комп’ютерна в ерстка А. Крулевський 35004 Підписне 20 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
