Бритва з овальною рамою

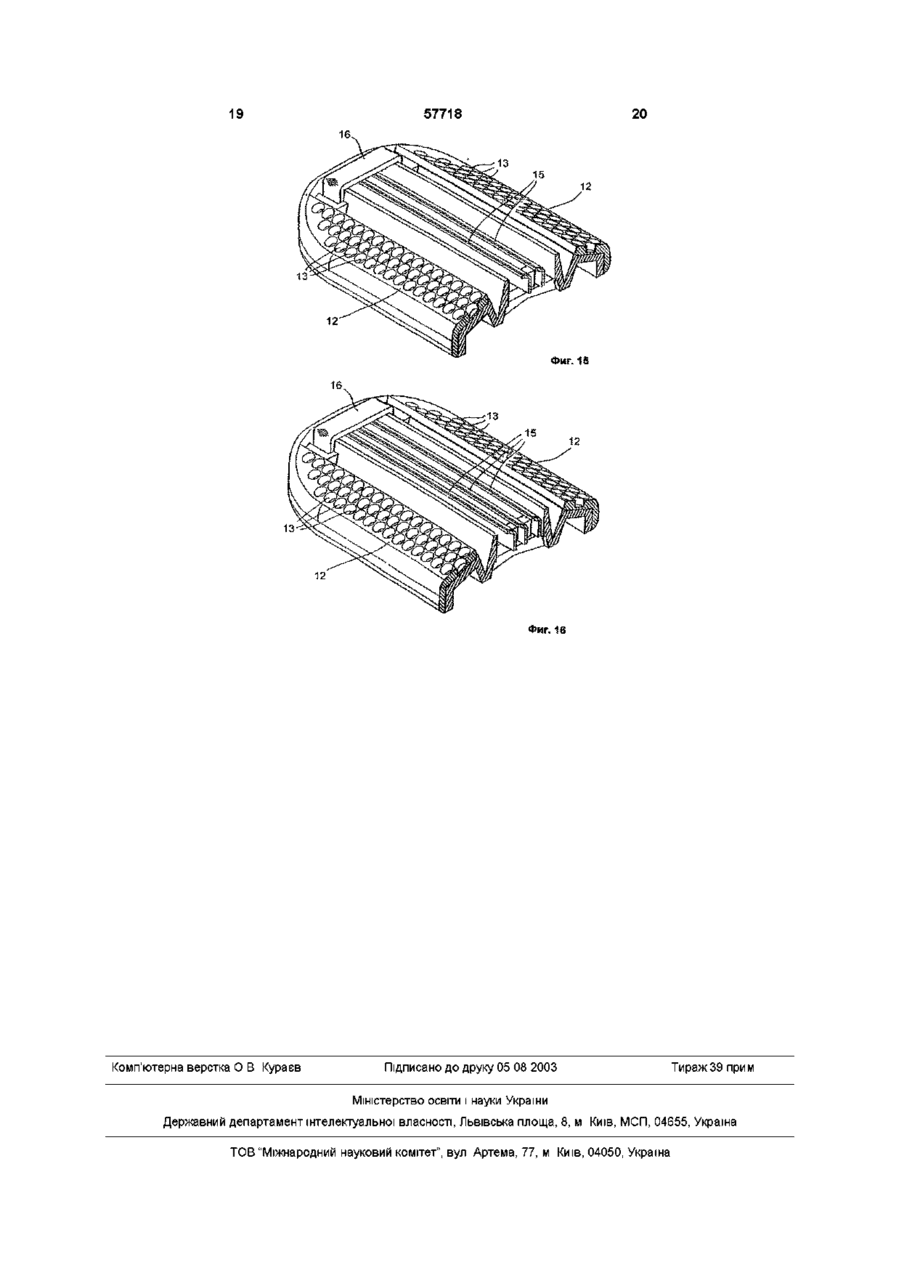

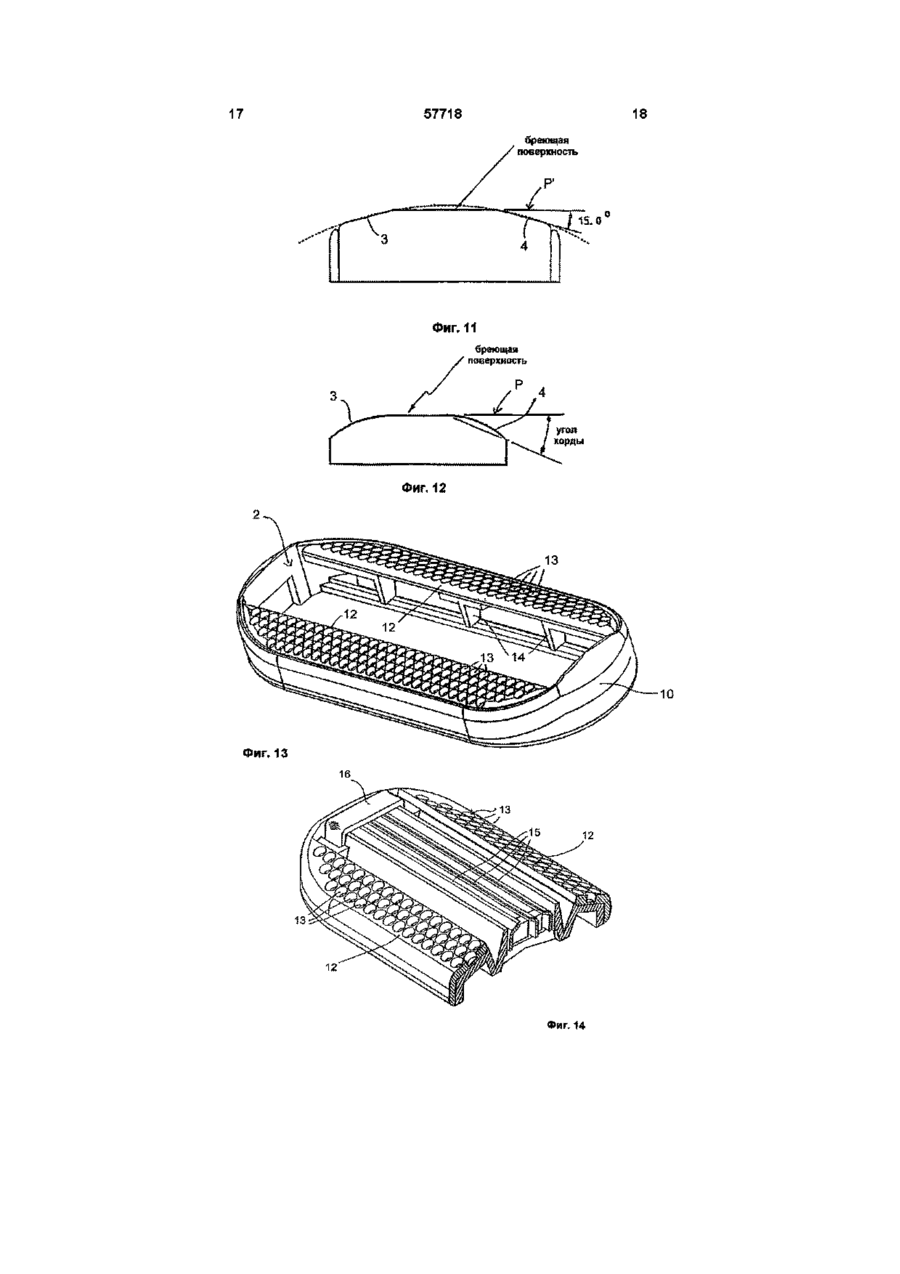

1 Блок лезвий безопасной бритвы, который удерживает ручка, содержащий по крайней мере одно удлиненное лезвие, имеющее прямолинейную заостренную кромку и смонтированное в основном в жестком держателе, окружающую кромку(и) лезвия поверхность, контактирующую с кожей и включающую поверхности упора и колпачка на противоположных сторонах кромки(ок) лезвия, отношение длины к ширине поверхности, контактирующей с кожей, находится в диапазоне от 1 до 4, причем в поперечном сечении в плоскости, перпендикулярной к кромке(ам) лезвия, поверхность, контактирующая с кожей, является выпуклой, общая длина поверхности блока лезвий, контактирующей с кожей, не превышает 60 мм, при этом поверхность, контактирующая с кожей, имеет замкнутый контур, ограничивающий опорную поверхность, которая имеет площадь по крайней мере 450 мм2, а замкнутый контур имеет такую форму, что опорная поверхность, ограниченная этим контуром, имеет (а) скругление не менее чем 65%, и (Ь) скругление, в основном, прямоугольной фигуры, имеющей такую же длину и ширину, как опорная поверхность, контактирующая с кожей и имеющая угловые радиусы, равные 30% от указанной ширины, причем кромка блока лезвий, примыкающая к поверхности упора, не имеет острых углов 2 Блок лезвий по п 1, в котором площадь опорной поверхности находится в диапазоне от 600 до 750 мм 3 Блок лезвий по п 2, в котором площадь опорной поверхности находится между 650 и 720 мм2 4 Блок лезвий по пп 1,2 или 3, в котором общая длина поверхности блока лезвий, контактирующей с кожей, не превышает 50 мм, находится предпочтительно в диапазоне от 40 до 45 мм 5 Блок лезвий по любому из пунктов 1-4, в котором отношение длины к ширине составляет от 1,5 до 2,8 6 Блок лезвий по п 5, в котором соотношение находится в диапазоне от 2,0 до 2,5 7 Блок лезвий по любому из предыдущих пунктов, в котором каждая поверхность упора и колпачка имеет площадь по крайней мере 140 мм2, а при исполнении, в котором ширина блока лезвий является максимальной, каждая поверхность упора и колпачка имеет ширину по крайней мере 4,0 мм 8 Блок лезвий по любому из пунктов 1-7, в котором максимальная ширина блока лезвий находится в диапазоне от 12 до 23 мм 9 Блок лезвий по п 8, в котором максимальная ширина находится в диапазоне от 15 до 20 мм 10 Блок лезвий по любому из пунктов 1-9, в котором совокупная площадь поверхностей упора и колпачка составляет по крайней мере 400 мм2 11 Блок лезвий по п 10, в котором совокупная площадь поверхностей упора и колпачка 2 находится в диапазоне от 450 до 500 мм 12 Блок лезвий по любому из пунктов 1-11, в котором каждая поверхность упора и колпачка расположена таким образом, чтобы прямая линия, проходящая через их кромки наиболее близко и наиболее далеко от лезвия(ий), была наклонена к плоскости, направленной по касательной к поверхностям, контактирующим с кожей, непосредственно впереди или позади кромки(ок) лезвий под углом по крайней мере 5° 13 Блок лезвий по п 12, в котором угол наклона каждой поверхности упора и колпачка находится в диапазоне от 10 до 20° 14 Блок лезвий по любому из пунктов 1-13, в котором поверхность, контактирующая с кожей, имеет такую форму поперечного сечения, чтобы создать контакт по крайней мере в трех точках с воображаемой описанной окружностью радиусом от 15 до 70 мм, предпочтительно 25 мм О 00 1 ю 57718 15 Блок лезвий по п 14, в котором поверхность, контактирующая с кожей, имеет такую форму поперечного сечения, которая близко совпадает с воображаемой окружностью над поверхностями упора и колпачка 16 Блок лезвий по любому из пунктов 1-15, в котором площадь, ограниченная замкнутым контуром поверхности, контактирующей с кожей, имеет скругление в диапазоне от 70% до 85% 17 Блок лезвий по любому из пунктов 1-16, в котором поверхность, ограниченная замкнутым контуром поверхности, контактирующей с кожей, имеет скругление, большее чем скругление, в основном, прямоугольной площади той же общей длины и ширины, что и поверхность, контактирующая с кожей, и с угловыми радиусами, равными 10% от длины 18 Блок лезвий по любому из предыдущих пунктов, в котором отношение меньше, чем 3, а скругление поверхности, ограниченной замкнутым контуром поверхности, контактирующей с кожей, превышает скругление прямоугольника, имеющего ту же общую длину и ширину, что и поверхность, контактирующая с кожей, и угловыми радиусами, равными 30% от ширины Изобретение относится к средствам для удовлетворения нужд человека, а именно, к безопасным бритвам, имеющим блок лезвий, который удерживает ручка, причем блок лезвий включает удлиненное лезвие с прямолинейной заостренной кромкой или несколько таких лезвий с параллельными кромками Блок лезвий может быть стационарно смонтирован на ручке так, чтобы выбросить всю бритву, когда кромки лезвия или лезвий станут тупыми Альтернативно, блок лезвий может быть соединен с ручкой с возможностью съема для того, чтобы иметь возможность заменить использованный блок лезвий на новый блок лезвий Сменные блоки лезвий обычно называются картриджами В последние годы наметилась общая тенденция уменьшения размеров блоков 'лезвий бритвы, что в особенности относится к площади поверхностей, которые контактируют с кожей вокруг лезвий во время бритья, и большинство блоков лезвий, в настоящее время имеющихся на рынке, являются длинными и узкими и имеют, в основном, прямоугольную конфигурацию, если смотреть по направлению перпендикулярному к поверхности, контактирующей с кожей В целом было установлено, что блоки лезвий бритвы такой формы и размера обеспечивают улучшенную характеристику бритья по сравнению с более ранними блоками лезвий больших размеров В продаже имеются бритвы, предназначенью для использования теми женщинами, которые обычно бреют подмышки, и подобно другим бритвам в них наблюдается сильная тенденция изготавливать блоки таких бритв для женщин узкой прямоугольной кофигурации, как было 4 19 Блок лезвий по любому из пунктов 1-18, в котором по крайней мере одна из передних и задних кромок блока лезвий включает прямолинейный участок, проходящий вдоль большей части длины кромки лезвия и параллельный ей, и гладкие закругленные угловые участки на любом конце прямолинейного участка 20 Блок лезвий по п 19, в котором указанные угловые участки имеют радиус кривизны по крайней мере 6 мм 21 Блок лезвий по п 19 или 20, в котором блок лезвий имеет полукруглые концы 22 Блок лезвий по любому из пунктов 1-18, в котором поверхность, контактирующая с кожей, имеет эллиптическую форму 23 Блок лезвий по любому из пунктов 1-22, в котором поверхности упора и колпачка образованы эластомерными элементами 24 Блок лезвий по п 23, в котором эластомерные элементы очерчивают поверхности с карманами, распределенными на этих поверхностях 25 Блок лезвий по любому из пунктов 1-24, в котором по крайней мере два лезвия с направленными вперед кромками смонтированы в держателе лезвий указано выше В этой области становится общепринятым мнение, что такие узкие блоки лезвий особенно эффективны для бритья подмышек, так как они более легко заходят в довольно глубокое вогнутое углубление подмышек Известен блок лезвий безопасной бритвы, который удерживает ручка, содержащий по крайней мере одно удлиненное лезвие, имеющее заостренную кромку и смонтированное в в основном жестком держателе, поверхность, контактирующую с кожей, окружающую кромку(и) лезвия и включающую поверхности упора и колпачка на противоположных сторонах кромки(ок) лезвия, причем в поперечном сечении в плоскости, перпендикулярной к кромке(ам) лезвия, поверхность, контактирующая с кожей, является выпуклой (DE 3733486 AI, 20 04 1989) Настоящее изобретение значительно отличается от общепринятого мнения в сфере бритья и направлено непосредственно против всех последних разработок в этой области техники, которые касаются размеров блока лезвий Тесты на бритье показали, что блок лезвий относительно больших размеров может быть по крайней мере не только эквивалентен по эффективности бритья меньшим блокам лезвий известного уровня техники при бритье подмышек, но большие блоки лезвий могут быть выполнены такой формы, которая соответствует участку подмышек тела, так что, эффективность бритья не уменьшается, и большие блоки лезвий имеют большую эффективность при достижении полного комфорта, чем блоки лезвий по известному уровню техники, и пользователи предпочитают их 57718 Оказывается, дополнительная стабильность, которую создает большая поверхность контакта с кожей, дает пользователю большую уверенность при бритье подмышек, которую нелегко предусмотреть во время процесса бритья, и, вследствие этого, пользователь ощущает повышенный комфорт и это более, чем нейтрализует любые потери в эффективности, связанные с большой поверхностью контакта Задачей изобретения является создание блока лезвий бритвы для бритья тела, в первую очередь, подмышек, относительно больших размеров, обеспечивающего получение технического результата, состоящего в повышении эффективности бритья при достижении полного комфорта за счет дополнительной стабильности, которая обеспечивается большей поверхностью контакта с кожей Этот технический результат достигаетсяпосредством блока лезвий безопасной бритвы, который удерживает ручка, содержащего по крайней мере одно удлиненное лезвие, имеющее прямолиненйную кромку, и смонтированное в основном в жестком держателе, имеющего окружающую кромку(и) лезвия поверхность, контактирующую с кожей, и включающую поверхности упора и колпачка на противоположных сторонах кромки(ок) лезвия, соотношение длины к ширине поверхности, контактирующей с кожей, находится в диапазоне от 1 до 4, причем в поперечном сечении в плоскости, перпендикулярной к кромке(ам) лезвия, поверхность, контактирующая с кожей, является выпуклой, общая длина поверхности блока лезвий , контактирующей с кожей, не превышает 60мм, при этом поверхность, контактирующая с кожей, имеет замкнутый контур, ограничивающий опорную поверхность которая имеет площадь по крайней мере 450мм , а замкнутый контур имеет такую форму, что опорная поверхность, ограниченная этим контуром, имеет (а) скругление не менее чем минимальное 65% и (Ь) скругление в основном прямоугольной фигуры, имеющее такую же длину и ширину, как опорная поверхность, контактирующая с кожей, и имеющее угловые радиусы, равные 30% от указанной ширины, причем кромка блока лезвий, примыкающая к поверхности упора, не имеет острых углов Важный аспект блока лезвий в соответствии с изобретением состоит в том, что он имеет большую поверхность, по которой может быть осуществлен контакт с кожей во время бритья, и замкнутый контур, ограничивающий поверхность, контактирующую с кожей, определяет площадь, упоминаемую далее как "опорная поверхность", по 450мм; Наиболее крайней мере предпочтительная величина площади опорной поверхности находится в диапазоне 600-750мм2, и более конкретно между 650 и 720мм2 Общая длина поверхности блока лезвий, контактирующей с кожей, не превышает 50мм, находится предпочтитетльно в диапазоне от 40 до 45мм Отношение длины к ширине составляет от 1,5 до 2,8, а более точно находится в диапазоне от 2,0 до 2,5 Каждая поверхность упора и колпачка имеет площадь по крайней мере 140мм2, а в исполнении, в котором ширина блока лезвий является максимальной, каждая поверхность упора и колпачка имеет ширину по крайней мере 4,0мм Максимальная ширина блока лезвий находится в диапазоне от 12 до 23мм, в частности, от 15 до 20мм Совокупная площадь колпачка и упора составляет по крайней мере 400мм2, наиболее предпочтительно находится в диапазоне от 450 до 500мм2 Каждая поверхность упора и колпачка расположена таким образом, чтобы прямая линия, проходящая через их кромки наиболее близко и наиболее далеко от лезвия(ий), была наклонена к плоскости, направленной по касательной к поверхностям, контактирующим с кожей, непосредственно впереди или позади кромки(ок) лезвий под углом по крайней мере 5° Угол наклона каждой поверхности упора и колпачка находится в диапазоне от 10 до 20 градусов Поверхность, контактирующая с кожей, имеет такую форму поперечного сечения, чтобы создать контакт по крайней мере в трех точках с воображаемой описанной окружностью радиусом от 15 до 70мм, предпочтительно 25мм Поверхность, контактирующая с кожей, имеет такую форму поперечного сечения, которая близко совпадает с воображаемой окружностью "над поверхностями упора и колпачка Поверхность, ограниченная замкнутым контуром поверхности, контактирующей с кожей, имеет скругление в диапазоне от 70% до 85% Поверхность, ограниченная замкнутым контуром поверхности, контактирующей с кожей, имеет скругление, большее, чем скругление в основном прямоугольной поверхности той же общей длины и ширины, что и поверхность, контактирующая с кожей, и с угловыми радиусами, равными 10% от длины Блок лезвий, в котором отношение меньше, чем 3, а скругление ограниченной замкнутым контуром поверхности, контактирующей с кожей, превышает скругление прямоугольника, имеющего ту же общую длину и ширину, что и поверхность, контактирующая кожей, и угловыми радиусами, равными 30% от ширины По крайней мере одна из передних или задних кромок блока лезвий включает прямоугольный участок, проходящий вдоль большей части длины кромки лезвий и параллельный ей, и гладкие закругленные угловые участки на любом конце прямоугольного участка Угловые участки имеют радиусы кривизны по крайней мере 6мм Блок лезвиий имеет полукруглые концы Поверхность, контактирующая с кожей, имеет эллиптическую форму Поверхности упора и колпачка образованы эластомерными элементами Эластомерные элементы очерчивают поверхности с карманами, распределенными на этих поверхностях 57718 По крайней мере два лезвия с направленными вперед кромками смонтированы в держателе лезвий Поскольку блок лезвий по данному изобретению довольно широк, для того, чтобы облегчить контакт с кожей подмышек по крайней мере большей части поверхностей упора и колпачка, как видно в поперечном сечении в плоскости, перпендикулярной к кромкам лезвий, поверхность, контактирующая с кожей, выполнена выпуклой Важно понять, что слово "выпуклый", как оно использовано в настоящем описаний, не обязательно обозначает, что поверхность, контактирующая с кожей, плавно изогнута, и это подразумевает только то, что поверхности упора и колпачка простираются вверх по направлению от их кромок, отдаленных от лезвия или лезвий таким образом, что кромка или кромки лезвия находятся на уровне, расположенном выше отдаленных кромок поверхностей колпачка и упора Для настоящего изобретения острыми углами могут считаться углы менее 120° с радиусом кривизны менее, чем приблизительно Змм Предпочтительно, чтобы радиус кривизны у любого угла составлял по крайней мере 5мм Неприемлемость в основном прямоугольной конфигурации и задача обеспечения большой поверхности, контактирующей с кожей, означают, что ножевой блок должен быть профилирован, как видно в плоскости, в основном перпендикулярной к поверхности, контактирующей с кожей, для того, чтобы получить относительно большую площадь в пределах границ размеров общей длины и ширины "Округление" двумерной формы является удобным способом соотносить площадь, заключенную внутри замкнутого контура, к ее периметру и выразить это в процентах по сравнению с кругом, который всегда обеспечивает максимальную площадь при любой данной длине периметра Так, округление для любой формы определяется уравнением Скругление = А/Р2 х 4тг х 100 где А = площадь Р = периметр Блоки лезвий бритвы в соответствии с настоящим изобретением имеют (а) скругление не менее, чем минимальное 65% и (Ь) скругление в основном прямоугольной поверхности, имеющей ту же длину и ширину, что и поверхность, контактирующая с кожей, и имеющая угловые радиусы 30% от указанной ширины Предпочтительно, чтобы скругление было больше, чем скругление прямоугольника при той же общей длине и ширине и закругленных углах с радиусами, равными 10% длины Для блоков лезвий с низким соотношением, т е менее, чем приблизительно 3, нижний предел (а) должен быть применен, хотя даже в случае этих блоков лезвий предпочтительно, чтобы скругление также превышало предел (Ь) Приемлемые овальные блоки лезвий с соотношением около 3,25 могут иметь скругление менее, чем 65% Предпочтительные конструктивные варианты выполнения с соотношением ниже приблизительно 2,75 имеют скруглениие большее, 8 чем 70%, и более конкретно, порядка 80% Типичные блоки лезвий известного уровня техники имеют скругление менее 65% Относительно большое скругление блока лезвий согласно изобретению может быть достигнуто при закругленных углах на концах блока лезвий с относительно большим радиусом кривизны, по крайней мере 6мм, либо при овальной, эллиптической или полигональной формах, которые не обязательно должны быть симметричными При экспериментальном бритье было установлено, что бритва, снабженная таким блоком лезвий, как описано выше, показала значительно более высокую общую эффективность при бритье подмышек, и было также установлено, что она очень эффективна при бритье других участков тела, таких как ноги Необходимо подчеркнуть, что до тех пор, пока не будет установлено обратное, все размеры и площади, цитированные в тексте, измерены в проекционной плоскости, и, как показано на виде сверху, влияние выпуклости кривизны контактирующей с кожей поверхности блока лезвий не принималось во внимание при определении относительных данных по размерам Для дополнительной иллюстрации изобретения будет описан ряд форм блока лезвий бритвы, которые имеют форму и размеры в соответствии с изобретением, со ссылками на прилагаемые чертежи, на которых изображены фиг 1-9 - схематические виды сверху конструктивного выполнения блоков лезвий бритв по изобретению, фиг 10 - график, на котором показана величина скруглення, выполненного в зависимости от отношения (максимальная длина/максимальная ширина), и показывающий результаты для блока лезвий по фиг 1-9 и для некоторых блоков лезвий по известному уровню техники, фиг 11 - схематическое поперечное сечение блока лезвий по фиг 1, фиг 12 модифицированная форма поверхностей упора и колпачка для блока лезвий по фиг 1, фиг 13 - вид в перспективе корпуса лезвий блока лезвий, показанного на фиг 1, фиг 14 - частичный вид в перспективе блока лезвий, показанного на фиг 1, и имеющего поверхности упора и колпачка, подобные показанным в конструктивном выполнении по фиг 13, и фиг 15 и 16 - виды, соответствующие фиг 14, на которых показаны блоки лезвий с двумя и тремя обращенными вперед лезвиями соответственно Каждый блок лезвий, показанный на фиг 1-9, содержит корпус лезвий, который включает в основном жесткую рамку держателя лезвий, обычно отформованную из пластмассы Корпус определяет площадь контакта с кожей, окружающую удлиненное прямоугольное отверстие 2, в котором смонтировано лезвие (не показанное на фиг 1-9) с острой прямолинейной кромкой Может быть предусмотрено одно лезвие, но предпочтительно в отверстии 2 монтируются 57718 два или более лезвия с параллельными заостренными кромками В конкретном конструктивном выполнении, показанном на фиг 14, имеются три лезвия, из которых два обращены вперед и одно обращено назад, так что блок лезвий бритвы бреет в обоих направлениях, хотя движение вперед поперек кожи обычно обеспечивает несколько лучший результат На фиг 15 показано конструктивное выполнение с двумя лезвиями, расположенными одно за другим, на фиг 16 показано другое конструктивное выполнение с тремя лезвиями с параллельными кромками, причем все кромки обращены по направлению вперед Каждый блок лезвий по фиг 1-9 можно рассматривать как предназначенный для того, чтобы вставлять в него два лезвия или три лезвия, смонтированных так же, как лезвие на фиг 14, или одно за другим Корпус лезвий в каждом из конструктивных выполнений, показанных на фиг 1-9, имеет площадь упора 3, которая расположена впереди (ниже, как показано на чертежах) отверстия для лезвий, и площадь колпачка 4 позади (выше на чертежах) отверстия для лезвий 2 Конкретный блок лезвий, показанный на фиг 1, является овальным и имеет форму прямоугольника с полукруглыми концами Размеры, измеренные по проекции вида сверху, как изображено, являются следующими Общая длина = 42,0мм Общая ширина = 18,0мм Радиус конца = 9,0мм Площадь упора = 206мм2 Площадь колпачка = 277мм2 Общая площадь контакта с кожей = 504мм2 Общая площадь опорной поверхности внутри замкнутого контура = 686мм2 Блок лезвий по фиг 2 является приблизительно прямоугольным с углами с большими радиусами кривизны Конкретные размеры для этого конструктивного выполнения Общая длина = 41,0мм Общая ширина = 18,0мм Радиус скруглення угла = 6,0мм Площадь упора = 21 Змм2 Площадь колпачка = 286мм2 2 Общая площадь контакта с кожей = 520мм Общая площадь опорной поверхности внутри замкнутого контура = 703мм На фигЗ показан блок лезвий асимметричной конфигурации На концах передней кромки корпуса блока лезвий имеются углы, скругленные под большим радиусом (как на фиг 2), и углы на концах задней кромки являются скругленными в основном с еще большим радиусом кривизны Конкретные размеры Общая длина = 40,0мм Общая ширина = 18,0мм Радиус скруглення угла переднего конца = 6,0мм Радиус заднего конца = 10,0мм Площадь упора = 185мм2 Площадь колпачка = 283мм2 Общая площадь контакта с кожей = 488мм2 Общая площадь опорной = 668мм2 10 поверхностивнутри замкнутого контура На фиг 4-6 показаны блоки лезвий с корпусами той же общей формы и размера, что и показанные на фиг1, но с другим положением отверстия для лезвия На фиг 4 отверстие расположено так, что площади упора и колпачка равны, тогда как на фиг 5 оно расположено таким образом, что площадь колпачка в основном меньше, чем площадь упора (но остается равной 2 по крайней мере 140мм ), и на фиг 6 оно расположено таким образом, что площадь упора в основном меньше, чем площадь колпачка (но 2 остается равной по крайней мере 140мм ) На фиг 7 показан полигональный блок лезвий, имеющий в основном форму прямоугольника со скошенными углами 7 с фасками под 135° к продольным передней и задней сторонам и к концам В случае блока лезвий с общей длиной 42мм и общей шириной 18мм скосы могут быть расположены вдоль диагоналей квадратов размерами 5мм х 5мм Все конструктивные варианты выполнения по фиг 1-7 имеют прямолинейные передние и задние участки кромок, которые, по крайней мере на большей части длины кромки параллельны кромке(ам) лезвия Это может быть желательно для того, чтобы облегчить ориентацию блока лезвий и помочь пользователю определить, в каком направлении должен двигаться по коже блок лезвий Это, однако, несущественно, и размерные критерии блока лезвий конструктивного выполнения изобретения могут быть реализованы при помощи других конфигураций На фиг 8, например, показан блок лезвий эллиптической формы, возможна даже круглая форма, как показано на фиг 9, хотя это не является наиболее желательным конструктивным выполнением На фиг 10 показан график, на который нанесены данные зависимости скруглення от отношения, те максимальной длины к максимальной ширине блока лезвий Точки, представляющие блоки лезвий по фиг 1-9, обозначены цифрами (1) (9), точки, представляющие три блока лезвий имеющихся в продаже бритв для женщин в соответствии с известным уровнем техники, обозначены буквами А, В и С, а точка, представляющая квадрат, обозначена буквой S для сравнения Линия Rw, которая проходит в основном через график по диагонали, характеризует прямоугольники с угловыми радиусами, равными 30% от ширины прямоугольника Линия точек R_ представляет | прямоугольники с угловыми радиусами, равными 10% от длины прямоугольника Горизонтальная линия проведена при скруглении 65% Можно увидеть, что все предпочтительные конструктивные варианты выполнения изобретения, обозначенные на графике, имеют отношение сторон между 1,5 и 2,8 и для большинства случаев отношение сторон находится в диапазоне от 2,0 до 2,5 Более того, конструктивные варианты выполнения согласно изобретению имеют скругление большее, чем скругление соответствующего прямоугольника с 12 11 57718 тем же соотношением сторон и имеющим углы, крайней мере в диапазоне от 10° до 20° для закругленные по радиусу, равному 10% от длины обеспечения точного согласования с прямоугольника (R|_) или 30% от ширины воображаемой окружностью В случае выпуклой прямоугольника (Rw) Кроме того, конструктивные поверхности упора и/или колпачка, как на фиг 12, варианты выполнения согласно изобретению будет целесообразно принять такой наклон линии имеют большее скругление, чем блоки лезвий хорды, чтобы она пересекала кромки поверхности, известного уровня техники, и те из них, которые о которой идет речь, наиболее близко и наиболее нанесены на график, все имеют значения выше далеко от примыкающего лезвия 60%, и главным образом, выше 70% (Можно На фиг 13 показана предпочтительная форма отметить, что имеются две точки (8), показанные корпуса блока лезвий Он имеет рамку 10, на фиг 10 для того, чтобы отобразить две определяющую отверстие 2 для размещения альтернативные эллиптические формы) лезвий и элементов, которые фиксируют их в раме На раме смонтированы элементы упора и Во всех конструктивных выполнениях колпачка, каждый из которых имеет поверхности, контактирующие с кожей, не поверхностный эластомерный элемент 12, являются плоскими, и виды на фиг 1-9 являются очерчивающий поверхность, контактирующую с только проекциями поверхностей Поверхности кожей, образованную рядами цилиндрических предпочтительно имеют такие очертания, чтобы карманов 13, равномерно распределенных в создать контакт по крайней мере в трех точках, а в основном по всей площади поверхности Для идеальном случае по крайней мере в четырех облегчения производства и сборки эластомерные точках с воображаемой описанной окружностью с элементы формуются на опоре 14, которая радиусом 25мм На фиг 11 показано непосредственно крепится к раме 10 На фиг 14, предпочтительное конструктивное выполнение 15 и 16 показана модифицированная конструкция, для лезвия, которое может, например, на которой эластомерные элементы 12 опираются представлять собой блок лезвий по фиг 1 непосредственно на раму блока лезвий На этих Воображаемая окружность нанесена точечной фигурах также показаны лезвия 15, закрепленные линией, и можно видеть, что поверхности внутри рам, и один из прикрепляющих зажимов 16, колпачка и упора в основном соответствуют этой которые выполнены на каждом конце блока окружности На фиг 11 поверхности упора и лезвий для того, чтобы удержать лезвия на месте колпачка в основном плоские, но они могут быть изогнуты в виде выпуклости для того, чтобы Важно отметить, что, как было упомянуто обеспечить даже более близкое соответствие, выше, все размеры, приведенные в описании и например, как изображено на схематической формуле изобретения, которые относятся к длине, иллюстрации по фиг 12 Поверхности колпачка и ширине и площади, базируются на профиле упора наклонены к плоскости Р, которая поверхности, контактирующей с кожей, блока представляет собой "бреющую поверхность", лезвий в проекции на плоскость, которая направленную по касательной к поверхностям, параллельна плоскости поверхности бритья, т е контактирующим с кожей непосредственно плоскости, обозначенной как Р на фиг 11 Кроме впереди или позади лезвия(ий) под углом, того, при расчете скруглення любые который равен 15° в приведенном примере незначительные неточности замкнутого контура, конструктивного выполнения В любом конкретном например, в связи с небольшими вмятинами, конструктивном выполнении наиболее такими как узкие выемки или выступы, которые подходящий угол наклона зависит от ширины могут значительно изменить контур без блока лезвий и выбирается соответственно, существенного изменения площади, должны быть однако для большинства конструктивных оставлены без внимания выполнений по изобретению нужен угол по V Фиг. 1 13 14 57718 упор Фиг. 2 упор Фиг. 3 Фиг. 4 Фиг. 5 Фиг. 6 1 чі J 57718 15 16 Фиг. 7 Фиг. 8 Фиг. 9 Фи г 10 и График зависимости округлости от отношения * ' геометрических размеров ДПЙ картриджей бритвы Округлость = 4IE х ішощадь/(периметр)г х 1Щ%) І00 07, (2) 90 0% 4007. £00%. •шож 1.00 1.50 гвд 2.50 , „ 3.00 З.ЯЇ отношения геометрических размеров {длина/ширина) т— ш •5 10 17 57718 18 бреющая поверхность 15.0 ..--71 Фиг. 11 бреющая поверхность / угол хорды Фиг, 12 13 12 Фиг. 14 19 20 57718 13 15 12 12 Фиг. 16 Комп'ютерна верстка О В Курасв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
