Пристрій для рефлексотерапії

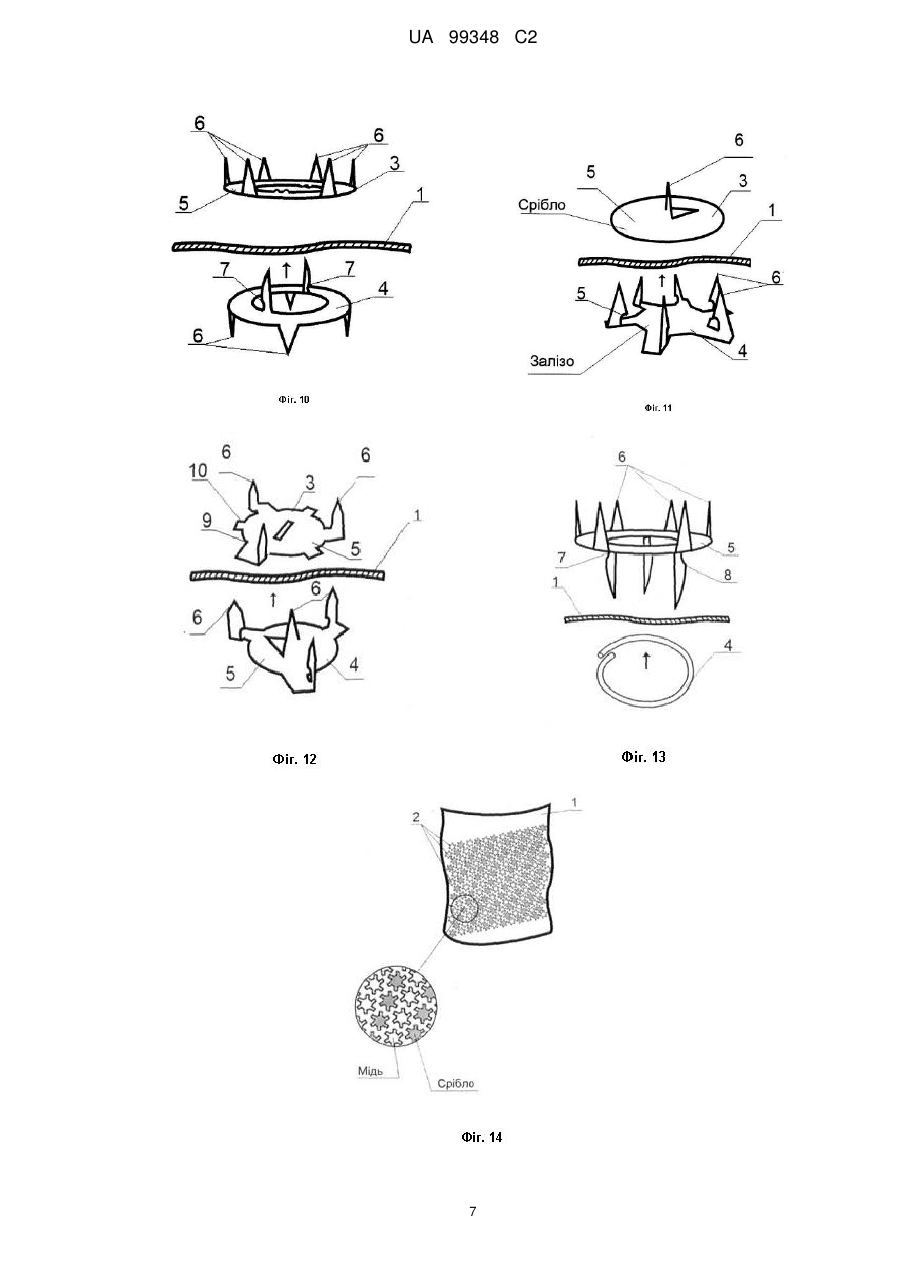

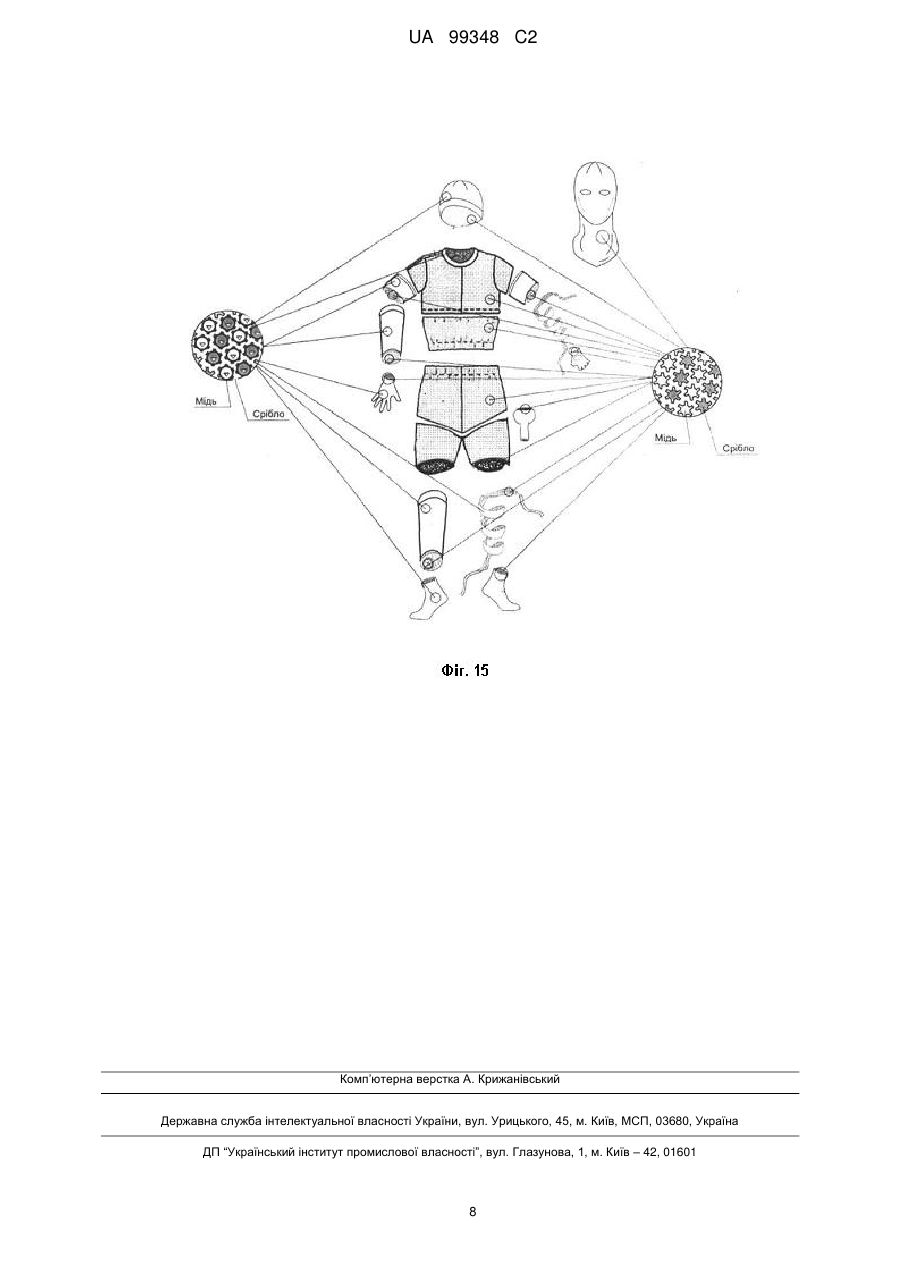

Реферат: Пристрій для рефлексотерапії складається з еластичної основи, виконаної, наприклад, з розтяжного матеріалу, з розтяжністю 1,2-12,0, або виконаної з використанням елементів одягу; модулів, кожний з яких складається з двох півмодулів, розташованих один над одним на протилежних поверхнях основи. Кожний півмодуль складається з головки, і, виконаних за одне ціле з нею, робочих зубців, висота яких становить 1-25 мм, зубці можуть бути виконані однакової або різної висоти, та відходити від площини головки під кутом 90±45° в одному або взаємно протилежних напрямках. Зубці розташовані за периметром головки та/або в центрі головки. Принаймні на двох зубцях півмодуля та/або півмодуля виконані елементи кріплення, у вигляді принаймні одного вирізу та/або одного виступу на кожному із зубців, та/або виконані елементи кріплення в тілі головки, у вигляді принаймні двох вирізів та/або двох виступів. UA 99348 C2 (12) UA 99348 C2 UA 99348 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медицини, а саме, до модульних аплікаторів, які застосовують у рефлексотерапії з метою стимулювання певних рефлекторних точок на поверхні тіла людини та може бути використаний в медичних і спортивних установах, а також у побуті для забезпечення впливу голок на епідерміс користувача при виконанні рухів, що включають велику амплітуду махів, нахилів, поворотів окремих частин тіла. Відомий допоміжний прилад для медичного лікування й стимуляції організму людини, який має основу, подібну до мата, з еластичного матеріалу, що трохи нагадує за формою зони організму та/або суглоби пацієнта, та закріплені своєю зовнішньою, зверненої до пацієнта, поверхнею, безліч виступаючих профілів для інвазивного тиску на шкіру пацієнта [Загальнокорисний зразок Німеччини № G 93 01 940.8, кл. А61Н39/04, опублікований 06.05.1993]. Недоліком відомого приладу є складність кріплення виступаючих профілів до еластичної основи та наявність додаткових кріпильних пристроїв. Відомий також пристрій для надання терапевтичного тиску, що складається з великої кількості виступів, переважно однакової довжини, які зафіксовані на еластичній основі, та мають безліч загострень для надання тиску на шкіру пацієнта, при цьому виступи прикріплені до еластичної основи заклепками, або бовтами, або цементною сумішшю [Патент США № 5 938 684, опублікований 17.08.1999]. Недоліком відомого пристрою є незручність та ненадійність кріплення виступів до еластичної основи, наявність додаткових кріпильних пристроїв, низький терапевтичний ефект. Відомий пристрій для підвищення працездатності людини, що містить еластичну основу, у лунках якої розміщені впливові елементи, що оснащені голками, закріпленими з можливістю їхнього зворотно-поступального руху, елементи кріплення й, підведене до основи, джерело розрідження, при цьому основа виконана повітронепроникною, поверхня аплікації якого постачена розміщеними між лунками виступами, висота стінок лунок перевищує висоту голок, а торці основи оснащені ущільнювальними елементами [Патент Росії № 2133602, кл. А61Н11/00, опублікований 27.07.1999 і PCT/Ru 97/00214, кл. А61Н11/00, опублікований 29.04.1999]. Недоліками відомого пристрою є складність конструкції, незручність та ненадійність закріплення на основі елементів, що впливають, недостатній терапевтичний ефект. Відомий також пристрій для підвищення працездатності людини шляхом впливу на шкірні покриви механічним подразником, при цьому для забезпечення впливу на шкірні покриви людини під час руху, основа виконана у вигляді еластичних стрічок, на яких закріплені чарунки з голками [авторське свідоцтво СРСР № 986422, кл. А61Н11/00, опубліковане 07.01.1983]. Недоліком відомого пристрою є складність, незручність та ненадійність кріплення чарунок до основи. Найбільш близьким, за технічною суттю до пристрою, що заявляється, є модульний аплікатор для рефлексотерапії, який містить еластичну основу й закріплені на ній модулі, кожний з модулів складається з двох, розташованих один над другим на протилежних поверхнях основи та скріплених між собою півмодулів, один з яких оснащений голками, а інший - кріпильними елементами, які, як і голки, виконані у вигляді трикутних зубців, виконаних за одне ціле з головкою півмодуля, та відігнутих від головок під прямим кутом, при цьому модулі виконані металевими, і, принаймні зубці одного півмодуля пропущені крізь основу в проміжках між зубцями іншого півмодуля та відігнуті на його поверхню [Патент України № 52803, кл. А61Н39/00, опублікований 15.01.2003; Євразійський патент № 004149, кл. А61Н7/00, опублікований 26.06.2003]. Недоліком відомого аплікатора є недостатньо міцний зв'язок півмодулів між собою та з основою, наявність в конструкції кріпильних елементів, що збільшує металоємність та вагу пристрою, складність закріплення модулів на основі, підвищення його собівартості, відсутність двобічності дії пристрою. В основу винаходу поставлена задача удосконалення пристрою для рефлексотерапії, в якому виконання елементів кріплення модуля у вигляді принаймні одного вирізу та/або одного виступу в тілі зубця (голки) принаймні на двох зубцях принаймні одного з півмодулів, та/або в тілі головки - у вигляді принаймні двох вирізів та/або двох виступів, забезпечує міцний зв'язок півмодулів між собою та з основою, цим забезпечується виключення необхідності в окремих кріпильних елементах, виконання півмодулів менш масивними, спрощення процесу закріплення модулів на основі, зменшення металоємності та ваги пристрою, двобічність дії пристрою, зниження його собівартості. Поставлена задача вирішується тим, що у пристрої для рефлексотерапії, який містить еластичну основу й закріплені на ній тверді модулі, кожний з яких складається з двох, розташованих один над другим на протилежних поверхнях основи, півмодулів, які з'єднуються 1 UA 99348 C2 5 10 15 20 25 30 35 40 45 50 55 60 між собою елементами кріплення, кожний з півмодулів містить головку та, виконані за одне ціле з нею, зубці, що відходять під кутом до головки, згідно з винаходом, передбачені наступні відміни: - елементи кріплення модуля до основи виконані принаймні, на двох робочих зубцях принаймні одного з півмодулів; - елементи кріплення модуля до основи виконані у вигляді принаймні одного вирізу та/або одного виступу в тілі робочого зубця; - елементи кріплення модуля до основи виконані в тілі головки принаймні одного з півмодулів; - елементи кріплення модуля до основи виконані в тілі головки півмодуля, у вигляді принаймні двох вирізів або двох виступів. Крім того, півмодулі одного модуля виконані з однаковими або різними за формою головками, їх розмірами і кількістю зубців; один з півмодулів модуля виконаний у вигляді кріпильної головки, з отвором у її центрі, і закріплений на еластичній основі елементами кріплення іншого півмодуля; робочі зубці, що відходять під кутом до головки, розташовані в одному або у взаємно протилежних напрямках; півмодуль виконаний металевим або із синтетичного чи органічного матеріалів; півмодуль виконаний принаймні з одним шаром металевого покриття, нанесеного на його поверхню; півмодуль виконаний принаймні з одним додатковим шаром металевого покриття, нанесеного на його поверхню, крім вістря зубців; півмодулі одного модуля виконані з однакових металів та/або їхніх сплавів, при цьому зубці півмодулів електрично незамкнені або замкнені між собою; зубці півмодулів одного модуля виконані з різних металів та/або їхніх сплавів, при цьому вони електрично незамкнені або електрично замкнені між собою; зубці півмодуля відходять від поверхні головки під кутом 9045°; висота зубців модуля становить 1-25 мм; зубці принаймні в одному з півмодулів модуля, виконані різної висоти; зубці принаймні одного з півмодулів модуля виконані із притупленими вістрями; еластична основа виконана з розтяжного матеріалу, з розтяжністю 1,2-12,0. Суть винаходу пояснюється кресленнями, де на: Фіг 1 - зображений зовнішній вигляд модуля, з однаковими за формою, розмірам та кількості зубців півмодулей; Фіг. 2 - півмодуль з елементами кріплення у вигляді виступу в тілі зубців; Фіг. 3 - півмодуль з робочими зубцями, що відходять від поверхні головки, в одному напрямку; Фіг. 4 - модуль, один з півмодулів якого виконаний з робочими зубцями, що відходять від поверхні головки у взаємно протилежних напрямках; Фіг. 5 - півмодуль з двома робочими зубцями, що оснащені елементами кріплення; Фіг. 6 - півмодуль, в тілі головки якого виконані елементи кріплення у вигляді виступів і вирізів; Фіг. 7 - модуль у зборі з півмодулів фіг. 5 та фіг. 6, де один півмодуль закріплений за допомогою вирізів - в тілі головки іншого півмодуля, та збільшене вістря зубця з покриттями з різних металів; Фіг. 8 - півмодуль з невідігнутими від головки робочими зубцями, що виконані з елементами кріплення; Фіг. 9 - модуль у зборі з півмодулів, де один півмодуль, що виконаний у вигляді кріпильної головки (шайби), закріплений на основі елементами кріплення іншого півмодуля; Фіг. 10 - модуль у зборі з півмодулів з різними за формою, розмірами та кількістю зубців, головками; Фіг. 11 - модуль, в якому півмодулі встановлені так, що робочі зубці півмодулів направлені в один бік; Фіг. 12 - модуль, в якому один з півмодулів закріплюється в основі елементами кріплення іншого півмодуля; Фіг. 13 - модуль, в якому один з півмодулів виконаний у вигляді підпружиненого кільця; Фіг. 14 - розташування модулів на еластичній основі пристрою; Фіг. 15 - розташування модулів на елементах одягу. Пристрій для рефлексотерапії складається з еластичної основи 1, виконаної, наприклад, з розтяжного матеріалу, з розтяжністю 1,2-12,0, або узятою з використанням елементів одягу; модулів 2, кожний з яких складається з двох півмодулів 3, 4, розташованих один над одним на протилежних поверхнях основи 1, кожний півмодуль 3, 4 складається з головки 5, і, виконаних за одне ціле з нею, робочих зубців 6, висота яких становить 1-25 мм, зубці 6 можуть бути виконані однакової або різної висоти, зубці 6 відходять від головки 5 під кутом 90±45° в одному або взаємно протилежних напрямках, зубці 6 розташовані по периметру головки 5 та/або в 2 UA 99348 C2 5 10 15 20 25 30 35 40 45 50 центрі головки 5, при цьому, принаймні на двох робочих зубцях 6 півмодуля 3 та/або півмодуля 4, виконані елементи кріплення, у вигляді принаймні одного вирізу 7 та/або принаймні одного виступу 8 в тілі зубця 6, та/або елементи кріплення виконані в тілі головки 5, у вигляді принаймні двох вирізів 9 та/або принаймні двох виступів 10. Півмодулі 3, 4 одного модуля 2 можуть бути виконані з однаковими або різними за формою, розмірами та кількістю зубців 6 головками 5; один з півмодулів 3 або 4 може бути виконаний у вигляді кріпильної головки (шайби), з отвором у її центрі, або у вигляді кнопки, з вирубаним у центрі півмодуля 3 або 4 зубцем 6. Перевага надається виконанню півмодулів 3 та/або 4 з металу, їх виготовляють штампуванням (наприклад вирубкою в тілі головки 5 зубців 6 і елементів кріплення в тілі зубців 6 у вигляді вирізу 7 та/або виступу 8, а також вирізів 9 та/або виступів 10 у тілі головки 5, зубці 6 відгинають від головки 5 під кутом 45±90°, в одному або взаємно протилежних напрямках. При взаємно протилежному розташуванні зубців 6 стосовно головки 5, з однієї сторони головки 5 вістря зубців 6 можуть бути виконаними більш гострими, а з протилежної - притупленими, тобто отримують в одному модулі - два, з різним впливом. Штампування дозволяє виконувати півмодулі 3, 4 модулів 2 менш масивними, головки 5 більш тонкими, кінці вістер робочих зубців 6 регулювати від тупих до більш гострих. Виконання півмодулів 3 і 4 металевими дає можливість виконувати їх з одного або різних металів та/або їхніх сплавів (наприклад, один півмодуль виконувати із заліза, а інший - з міді), та/або наносити на їхню поверхню різне (суцільне або часткове) одно- або багатошарове покриття з різних металів та/або їхніх сплавів, що розширює діапазон рефлексотерапії, коли, поряд з механічним подразником епідермісу користувача, також утворюються гальванічні мікроструми між суміжними зубцями 6 та між зубцями 6 і головками 5 півмодулів 3, 4, а також виникає електрофорез, з переносом у тіло користувача мікроелементів. Можливо також виконання півмодулів 3 і 4 із синтетичного або органічного матеріалів. Пристрій працює наступним чином. Еластична основа 1 може бути виконана у вигляді бинта, пояса й інших основ 1 циліндричної форми, шапочки, шкарпеток, майки, трусів та інших елементів одягу. З обох боків еластичної основи 1, один над одним, встановлюються півмодулі 3 і 4 і закріплюються на основі 1 за допомогою вирізів 7 або виступів 8, виконаних принаймні у двох зубцях 6, при цьому вирізи 7 або виступи 8 зубців 6 півмодуля 3, входять у зачеплення з виступами 8 або вирізами 7 півмодуля 4; вирізи 7 або виступи 8 одного півмодуля, наприклад, 3 входять у зачеплення з вирізами 9 або виступами 10 головки 5 іншого півмодуля, наприклад, 4; вирізи 7 або виступи 8 зубців 6 одного півмодуля, наприклад 3, входять у зчеплення з отвором іншого півмодуля 4, виконаного у вигляді кріпильної головки (шайби), або кнопки, при цьому зубці 6 з елементами кріплення 8 і/або 9 залишаються робочими. На основі 1 встановлюється певна кількість модулів 2, які закріплюються на ній елементами кріплення, виконаними в тілі робочих зубців 6, при цьому зубці 6 спрямовані вістрями до тіла користувача. Отриманий, таким чином, пристрій для рефлексотерапії закріплюють на певній ділянці тіла користувача, наприклад гомілці, передпліччі та інших ділянках тіла, після чого користувач може інтенсивно рухатися: виконувати вправи, пов'язані з великими амплітудами махів, згинів, скручувань різних частин тіла; при цьому, робочі зубці 6, впливають на епідерміс користувача багаторазовими гострими натисканнями з непостійною інтенсивністю, що збільшує рефлексотерапевтичний ефект (стимулює кровообіг, знижує біль), не ушкоджуючи при цьому шкіру користувача. Залежно від кількості зубців 6 у модулі 2 та від густоти встановлення модулів 2 на основі 1 можна зосередити вплив на певні біологічно активні точки й рефлексогенні зони, або, навпаки, розосередити розташування модулів 2 на основі 1, забезпечуючи обхід або використання проблемних точок і ділянок тіла (бородавки, родимки й ін., протипоказані або показані до впливу, утворення). Використання запропонованого пристрою для рефлексотерапії дозволить забезпечити міцний зв'язок півмодулів з основою, виключити необхідність в окремих кріпильних зубцях (як у прототипі), виконувати півмодулі менш масивними, спростити процес закріплення модулів на основі, зменшити металоємність і вагу пристрою, знизити йoго собівартість. 55 ФОРМУЛА ВИНАХОДУ 60 1. Пристрій для рефлексотерапії, який містить еластичну основу та закріплені на ній жорсткі модулі, кожний з яких складається з двох півмодулів, розташованих один над одним на протилежних поверхнях основи та з'єднаних між собою елементами кріплення, кожний півмодуль містить головку та, виконані за одне ціле з нею, робочі зубці, що відходять під кутом 3 UA 99348 C2 5 10 15 20 25 30 35 40 до площини головки, який відрізняється тим, що, елементи кріплення модуля виконані принаймні на двох робочих зубцях принаймні одного з півмодулів, у вигляді одного вирізу та/або одного виступу в тілі зубця, та/або в тілі головки принаймні одного з півмодулей модуля, у вигляді принаймні двох вирізів або двох виступів. 2. Пристрій за п. 1, який відрізняється тим, що півмодулі одного модуля виконані з однаковими за формою, розмірами і кількістю зубців, головками. 3. Пристрій за п. 1, який відрізняється тим, що півмодулі одного модуля виконані з різними за формою, розмірами і кількістю зубців, головками. 4. Пристрій за п. 1, який відрізняється тим, що один з півмодулів модуля виконаний у вигляді кріпильної головки, з отвором у її центрі, і закріплений на еластичній основі елементами кріплення іншого півмодуля. 5. Пристрій за п. 1, який відрізняється тим, що робочі зубці, які відходять під кутом до площини головки півмодуля, розташовані в одному або у взаємно протилежних напрямках відносно площини головки. 6. Пристрій за п. 1, який відрізняється тим, що півмодулі виконані металевими або із синтетичного чи органічного матеріалів. 7. Пристрій за п. 1, який відрізняється тим, що півмодуль виконаний принаймні з одним шаром металевого покриття, нанесеного на його поверхню. 8. Пристрій за п. 1, який відрізняється тим, що півмодуль виконаний принаймні з одним додатковим шаром металевого покриття, нанесеним на його металеву поверхню, крім вістря зубців. 9. Пристрій за п. 1, який відрізняється тим, що півмодулі одного модуля виконані з однакових металів та/або їхніх сплавів, при цьому зубці півмодулів електрично незамкнені або електрично замкнені між собою. 10. Пристрій за п. 1, який відрізняється тим, що півмодулі одного модуля виконані з різних металів та/або їхніх сплавів, при цьому зубці півмодулів електрично незамкнені або електрично замкнені між собою. 11. Пристрій за п. 1, який відрізняється тим, що суміжні модулі, що закріплені на еластичній основі, виконані по відношенню один до одного з однакових та/або різних за складом й покриттів металів та/або їхніх сплавів. 12. Пристрій за п. 1, який відрізняється тим, що зубці півмодуля виконані відхиленими від головки під кутом 90+45°. 13. Пристрій за п. 1, який відрізняється тим, що висота зубців модуля становить 1-25 мм. 14. Пристрій за п. 1, який відрізняється тим, що зубці модуля принаймні одного з півмодулів виконані різної висоти. 15. Пристрій за п. 1, який відрізняється тим, що зубці принаймні одного з півмодулів модуля виконані з притупленими вістрями. 16. Пристрій за п. 1, який відрізняється тим, що еластична основа виконана із розтяжного матеріалу, з розтяжністю 1,2-12,0. 17. Пристрій за п. 1, який відрізняється тим, що еластична основа, на якій встановлені модулі, узята у вигляді елементів одягу. 4 UA 99348 C2 5 UA 99348 C2 6 UA 99348 C2 7 UA 99348 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
