Комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки

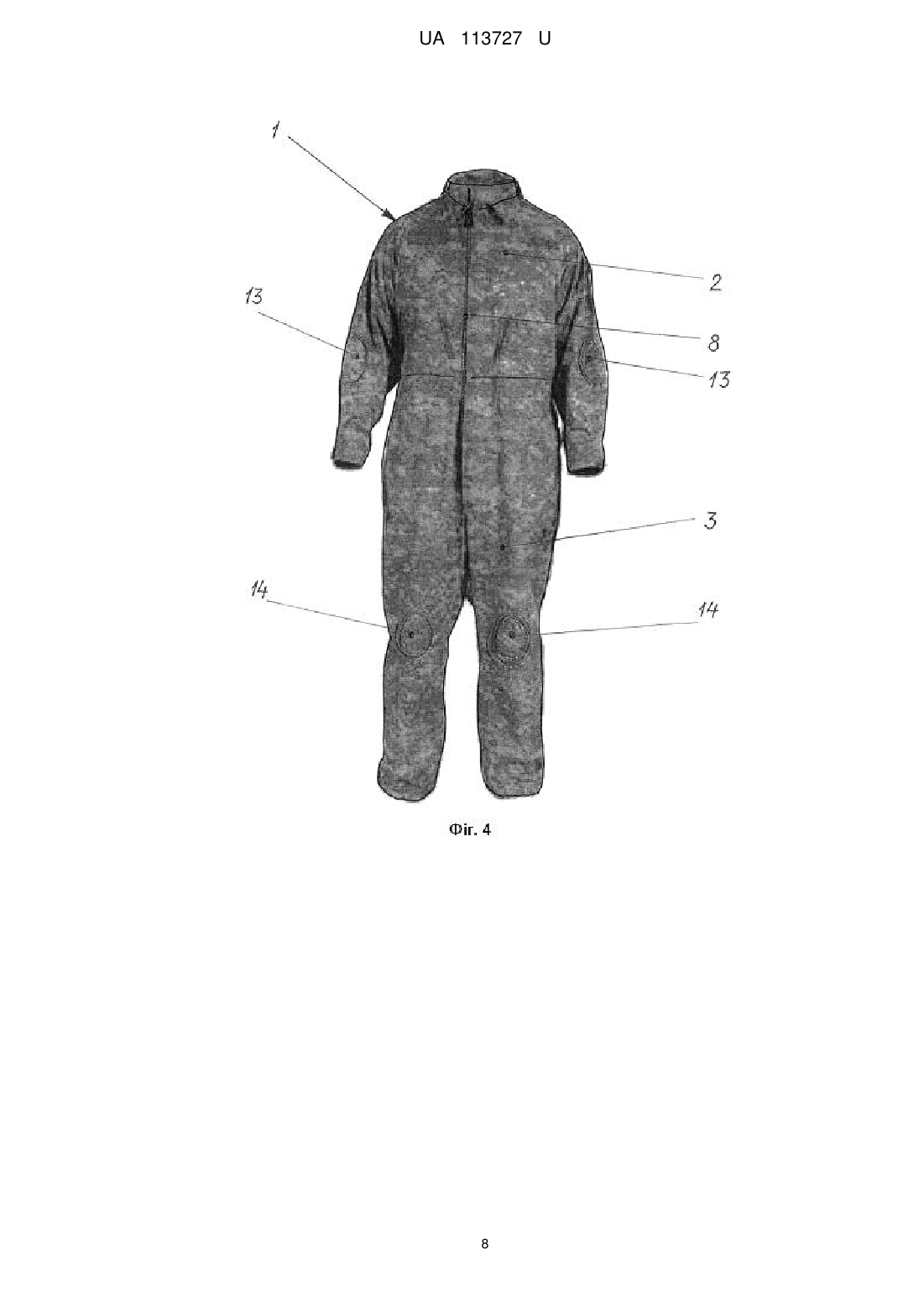

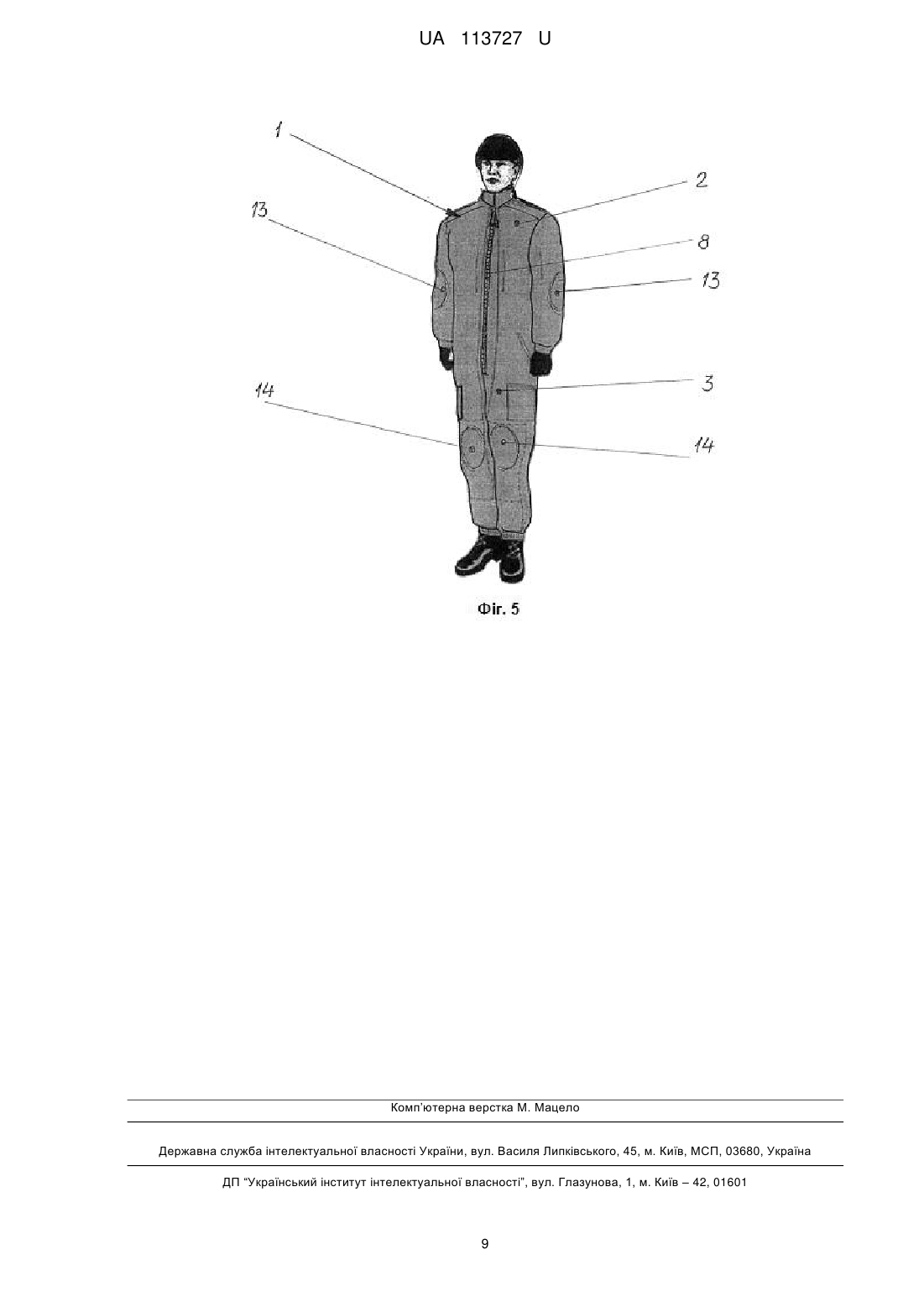

Реферат: Комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено замок-змійку, причому куртку та штани виконано з міцної тканини товщиною не менше 0,5 мм, причому до складу комбінезона додатково введено капюшон, утеплювальну підкладку, евакопетлю та м'які елементи, при цьому ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, зазначений капюшон закріплено до ворота куртки, м'які елементі розташовано на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку розміщено всередині куртки, евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшона, а утеплювальну підкладку виконано знімною. UA 113727 U (12) UA 113727 U UA 113727 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі швейної промисловості, зокрема до комплектів бойового індивідуального екіпірування та обмундирування, а саме до комбінезонів для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, і може бути застосований при виконанні бойових завдань. Комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки (далі - комбінезон) є засобом індивідуального екіпірування та обмундирування, що призначений носіння у повсякденної діяльності (бойова підготовка, навчання, тощо). Комбінезон використовується в комплекті бойового індивідуального екіпірування та обмундирування [1], [2]. Відомий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено замок-змійку, причому куртку та штани виконано з міцної тканини [3]. До недоліків відомого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки належить те, що не забезпечується ергономічність та зручність носіння комбінезона. Відомий комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки з капюшоном та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено замок-змійку, причому куртку, штани та капюшон виконано з міцної тканини [4]. До недоліків відомого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки належить те, що не забезпечується ергономічність та зручність носіння комбінезона. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено замок-змійку, причому куртку та штани виконано з міцної тканини товщиною не менше 0,5 мм [5]. До недоліків відомого комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який вибрано за найближчий аналог (прототип), належить те, що не забезпечується ергономічність та зручність носіння комбінезона, а для справляння фізіологічних потреб необхідно знімати весь комбінезон повністю. В основу корисної моделі поставлено задачу шляхом додаткового введення до складу комбінезона капюшона, утеплювальної підкладки, евакопетлі та м'яких елементів, а також виконання ззаду на штанах базового комбінезона та утеплювальної підкладки клапану для справляння фізіологічних потреб, забезпечити підвищення ергономічності та зручності носіння комбінезона. Поставлена задача вирішується тим, що у комбінезоні для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, техніки, що складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено замок-змійку, причому куртку та штани виконано з міцної тканини товщиною не менше 0,5 мм, згідно з корисною моделлю, до складу комбінезона додатково введено капюшон, утеплювальну підкладку, евакопетлю та м'які елементи. Суть корисної моделі полягає і в тому, що ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, зазначений капюшон закріплено до ворота куртки, м'які елементі закріплено на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку розміщено всередині куртки, а евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшона. Суть корисної моделі полягає також і в тому, що тканину базового 2± комбінезона виконано із щільністю тканини не більше 220 г/м 5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN± 1daN та з усадкою при пранні з температурою 60 °C не менше 3 %. Новим в корисній моделі є те, що комбінезон виконаний за конструкцією та із тканини, що забезпечує можливість його використання при температурі навколишнього середовища 20±5 °C, відносної вологості повітря до 80 % та при атмосферному тиску від 84 кПа до 107 кПа, комбінезон виконаний за конструкцією, що забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому діапазоні хвиль, комбінезон виконаний за конструкцією, що забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 1 UA 113727 U 5 10 15 20 25 30 35 40 45 50 55 60 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 °C до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, відрізняється тим, що до складу комбінезона додатково введено капюшон, утеплювальну підкладку, евакопетлю та м'які елементи. Суть корисної моделі полягає і в тому, що ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, зазначений капюшон закріплено до ворота куртки, м'які елементі закріплено на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку розміщено всередині куртки, а евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшона, тканину базового комбінезона 2± виконано із щільністю тканини не більше 220 г/м 5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN±1daN та з усадкою при пранні з температурою 60 °C не менше 3 %, комбінезон виконаний за конструкцією та із тканини, що забезпечує можливість його використання при температурі навколишнього середовища 20±5 °C, відносній вологості повітря до 80 % та при атмосферному тиску від 84 кПа до 107 кПа, комбінезон виконаний за конструкцією, що забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому діапазоні хвиль, комбінезон виконаний за конструкцією, що забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 °C до 25 °C або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. Таким чином комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 показано конструктивно-компонувальну схему комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, вигляд спереду, на фіг. 2 показано конструктивно-компонувальну схему комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, який заявляється, вигляд ззаду, на фіг. 3 показано конструктивно-компонувальну схему комбінезона для екіпажів бойових машин, танків, літаків, самохіднихартилерійських установок та іншої військової техніки, який заявляється, з показом конструктивних елементів, що знаходяться всередині нероз'ємних між собою куртки та штанів, на фіг. 4-5 показано зовнішній вигляд комбінезона, який вибрано за прототип, відповідно окремо та в одягненому на людину виді. Комбінезон 1 для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки складається, як варіант конструктивного виконання, з куртки 2 та штанів 3, нероз'ємних між собою, капюшона 4 (див. схеми на фіг. 4-5) та утеплювальної підкладки 5 (яку виконано знімною), при цьому до складу комбінезона 1 входять евакопетля 6 та м'які елементи 7 (див. схеми на фіг. 1-3). Конструктивно спереду на куртці 2 закріплено замок-змійку 8 (див. схеми на фіг. 4-5), ззаду на штанах 3 базового комбінезона 1 та утеплювальної підкладки 5 виконаний клапан 9 для справляння фізіологічних потреб (див. схеми на фіг. 2-3). Конструктивно і технологічно зазначений капюшон 4 закріплено до ворота 12 куртки 2, м'які елементи 7 розташовано на куртці 2 в місцях ліктів 13 та на штанах 3 в районі колін 14, утеплювальну підкладку 5 розміщено всередині куртки 2, а евакопетлю 6 закріплено на задній стінці 15 куртки 2 в районі стику ворота 12 куртки 2 і капюшона 4 (див. схеми на фіг. 1-3). Конструктивно і технологічно куртку 2 та штани 3 комбінезона 1 виконано з міцної тканини товщиною 5 не менше 0,5 мм (див. схему на фіг. 3). Технологічно: 2± - тканину базового комбінезона 1 виконано із щільністю тканини не більше 220 г/м 5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN± I daN та з усадкою при пранні з температурою 60 °C не менше 3 %; 2 UA 113727 U 5 10 15 20 25 30 35 40 45 50 55 60 - комбінезон 1 виконаний за конструкцією та із тканини, що забезпечує можливість його використання при температурі навколишнього середовища 20±5 °C, відносній вологості повітря до 80 % та при атмосферному тиску від 84кПа до 107 кПа; - комбінезон 1 виконаний за конструкцією, що забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки (з відкриттям клапану 9 для справляння фізіологічних потреб), істотне зниження помітності військовослужбовця у видимому діапазоні хвиль; - комбінезон 1 виконаний за конструкцією, що забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 °C до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. Комбінезон 1 для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що заявляється, використовується таким чином. Попередньо виготовляють тканину для комбінезона 1 для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що заявляється. При цьому тканину виготовляють товщиною 5 не менше 0,5 мм (див. схему на фіг. 3), що 2± має щільність не більше 220 г/м 5 %, міцність на розрив не менше 145/115 daN±10 %, міцність на розрив не менше 5/5,5 daN± I daN та усадку при пранні з температурою 60 °C не менше 3 %. Згідно із зазначеним вище куртку 2 та штани 3 комбінезона 1 виконують з міцної тканини товщиною 5 не менше 0,5 мм із зазначеними характеристиками (див. схему на фіг. 3). Далі із зазначеної тканини виготовляють складові частини комбінезона 1, а саме: куртку 2, штани 3 та капюшон 4, при цьому зазначені конструктивні елементи закріплюють нероз'ємно між собою. Конструктивно спереду на куртці 2 закріплюють замок-змійку 8, ззаду на штанах 3 базового комбінезона 1 виконують клапан 9 для справляння фізіологічних потреб (див. схеми на фіг. 1-3). Водночас виготовляють утеплювальну підкладку 5, евакопетлю 6 та м'які елементи 7 (див. схеми на фіг. 1-3), при цьому конструктивно і технологічно ззаду утеплювальної підкладки 5 виконують клапан 11 для справляння фізіологічних потреб (див. схеми на фіг. 2-3). Конструктивно і технологічно: - зазначений капюшон 4 закріплюють до ворота 12 куртки 2, - м'які елементи 7 закріплюють на куртці 2 в місцях ліктів 13 та на штанах 3 в районі колін 14, утеплювальну підкладку 5 розміщують всередині куртки 2, - евакопетлю 6 закріплюють на задній стінці 15 куртки 2 в районі стику ворота 12 куртки 2 і капюшона 4 (див. схеми на фіг. 1-3). Підготовлений таким чином комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що заявляється, використовують при експлуатації техніки наступним чином. В теплих умовах не застосовують утеплювальну підкладку 5. Без неї комбінезон 1 людина одягає, попередньо розстібнувши замок-змійку 8 та просовуючи руки в рукава куртки 2, а ноги у штанини штанів 3, при цьому капюшон 4 або одягається на голову, або ні. Після одягання комбінезона 1 м'які елементи 7 (що закріплені, відповідно, на куртці 2 в місцях ліктів 13 та на штанах 3 в районі колін 14) повинні знаходитись у вказаних місцях для захисту, відповідно, ліктів 13 та колін 14. В процесі роботи для справляння фізіологічних потреб застосовують клапан 9, який виконано ззаду на штанах 3 базового комбінезона 1 (див. схеми на фіг. 2-3). При низьких температурах людина вставляє всередину базового комбінезона 1 утеплювальну підкладку 5 (яку конструктивно та технологічно) розміщують всередині куртки 2 (див. схеми на фіг. 2-3). Далі людина одягає комбінезон 1, попередньо розстібнувши замокзмійку 8 та просовуючи руки в рукава куртки, а ноги - у штанини, при цьому капюшон або одягається на голову, або ні. Після одягання комбінезона 1 м'які елементи 7 (що закріплені, відповідно, на куртці 2 в місцях ліктів 13 та на штанах 3 в районі колін 14) повинні знаходитись у вказаних місцях для захисту, відповідно, ліктів 13 та колін 14, а утеплювальна підкладка 5 при цьому буде прилягати до тіла людини, чи до її одягу - як варіант наявності одягу на людині. Закінчують процес одягання тим, що застібують замок-змійку 8 до верху і вирішують, одягати капюшон 4 на голову чи ні. В процесі роботи для справляння фізіологічних потреб застосовують клапан 9, який виконано ззаду на штанах 3 базового комбінезона 1, та клапан 11, який виконано ззаду на 3 UA 113727 U 5 10 15 20 25 30 35 40 утеплювальній підкладці 5 (див. схеми на фіг. 2-3). Капюшон 4 при застосуванні комбінезона 1 може застосовуватися як в одягненому на голову виді, так і без одягання його на голову. Таким чином комбінезон 1, який виконаний за конструкцією та із спеціальної тканини, забезпечує можливість його використання при температурі навколишнього середовища 20±5 °C, відносній вологості повітря до 80 % та при атмосферному тиску від 84 кПа до 107 кПа. Зазначений комбінезон 1 забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому діапазоні хвиль. Також комбінезон забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 °C до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. У випадку, коли необхідно евакувати людину, наприклад з полю бою чи із пошкодженої техніки, закріплюють евакуаційний трос до евакопетлі 6, яка є закріпленою до задньої стінки 15 куртки 2 в районі стику ворота 12 куртки 2 і капюшона 4 (див. схеми на фіг. 1-3), та витягують людину за допомогою зазначеної евакопетлі 6. Знімається комбінезон у зворотній послідовності відносно двох варіантів застосування, які показано вище. Підвищення ефективності застосування комбінезона для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що заявляється, по відношенню до прототипу, досягається шляхом додаткового введення до складу комбінезона капюшона, утеплювальної підкладки, евакопетлі та м'яких елементів, а також виконання ззаду на штанах базового комбінезона та утеплювальної підкладки клапану для справляння фізіологічних потреб, що забезпечує в комплексі підвищення ергономічності та зручності носіння комбінезона. Джерела інформації: 1. Советская военная энциклопедия. Том 4. Раздел "К-22"-ЛИНЕИНЫЙ", Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР. - М.: 1977. - С. 261-262 "Комбинезон". 2. Науково-популярний авіаційний журнал України "Авиация и Время", № 1 (151), січеньлютий 2016. - С. 32 (фото). 3. Патент Російської Федерації № 2520016 "Захисний костюм" від 20.06.2014, МПК (2014) А41D 13/00 - аналог. 4. Патент Російської Федерації № 2469627 "Комбінезон захисний", МПК (2014) А41D 13/00 аналог. 5. Патент Російської Федерації № 2522950 "Комплект спецодягу" від 20.04.2014 МПК (2014) A41D 13/02 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Комбінезон для екіпажів бойових машин, танків, літаків, самохідних артилерійських установок та іншої військової техніки, що складається з куртки та штанів, нероз'ємних між собою, при цьому спереду на куртці закріплено замок-змійку, причому куртку та штани виконано з міцної тканини товщиною не менше 0,5 мм, який відрізняється тим, що до складу комбінезона додатково введено капюшон, утеплювальну підкладку, евакопетлю та м'які елементи, при цьому ззаду на штанах базового комбінезона та утеплювальної підкладки виконаний клапан для справляння фізіологічних потреб, зазначений капюшон закріплено до ворота куртки, м'які елементі розташовано на куртці в місцях ліктів та на штанах в районі колін, утеплювальну підкладку розміщено всередині куртки, евакопетлю закріплено на задній стінці куртки в районі стику ворота куртки і капюшона, а утеплювальну підкладку виконано знімною. 2. Комбінезон за п. 1, який відрізняється тим, що тканину базового комбінезона виконано із 2± щільністю тканини не більше 220 г/м 5 %, міцністю на розрив не менше 145/115 daN±10 %, міцністю на розрив не менше 5/5,5 daN±1 daN та з усадкою при пранні з температурою 60 °C не менше 3 %. 3. Комбінезон за будь-яким з пп. 1, 2, який відрізняється тим, що комбінезон виконаний за конструкцією та із тканини, що забезпечує можливість його використання при температурі 4 UA 113727 U 5 10 навколишнього середовища 20±5 °C, відносної вологості повітря до 80 % та при атмосферному тиску від 84 кПа до 107 кПа. 4. Комбінезон за п. 1, який відрізняється тим, що комбінезон виконаний за конструкцією, що забезпечує можливість самостійного його одягання, зняття та проведення санітарно-гігієнічної обробки, істотне зниження помітності військовослужбовця у видимому діапазоні хвиль. 5. Комбінезон за п. 1, який відрізняється тим, що комбінезон виконаний за конструкцією, що забезпечує можливість збереження стійкості до впливу засобів ураження після впливу таких зовнішніх чинників, як температура повітря в діапазоні від мінус 40 °C до +40 °C, вологість повітря до 100 % та дощування з інтенсивністю 1,5 мм/хв у горизонтальному положенні зовнішньої поверхні складових частин комбінезона протягом 60 хвилин та їх внутрішньої поверхні протягом 5 хвилин водою з температурою від 10 °C до 25 °C, або витримування у горизонтальному положенні у воді з температурою від 10 °C до 25 °C на глибині 500±50 мм протягом 60 хвилин. 5 UA 113727 U 6 UA 113727 U 7 UA 113727 U 8 UA 113727 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
