Пристрій для автоматичного управління насосним агрегатом

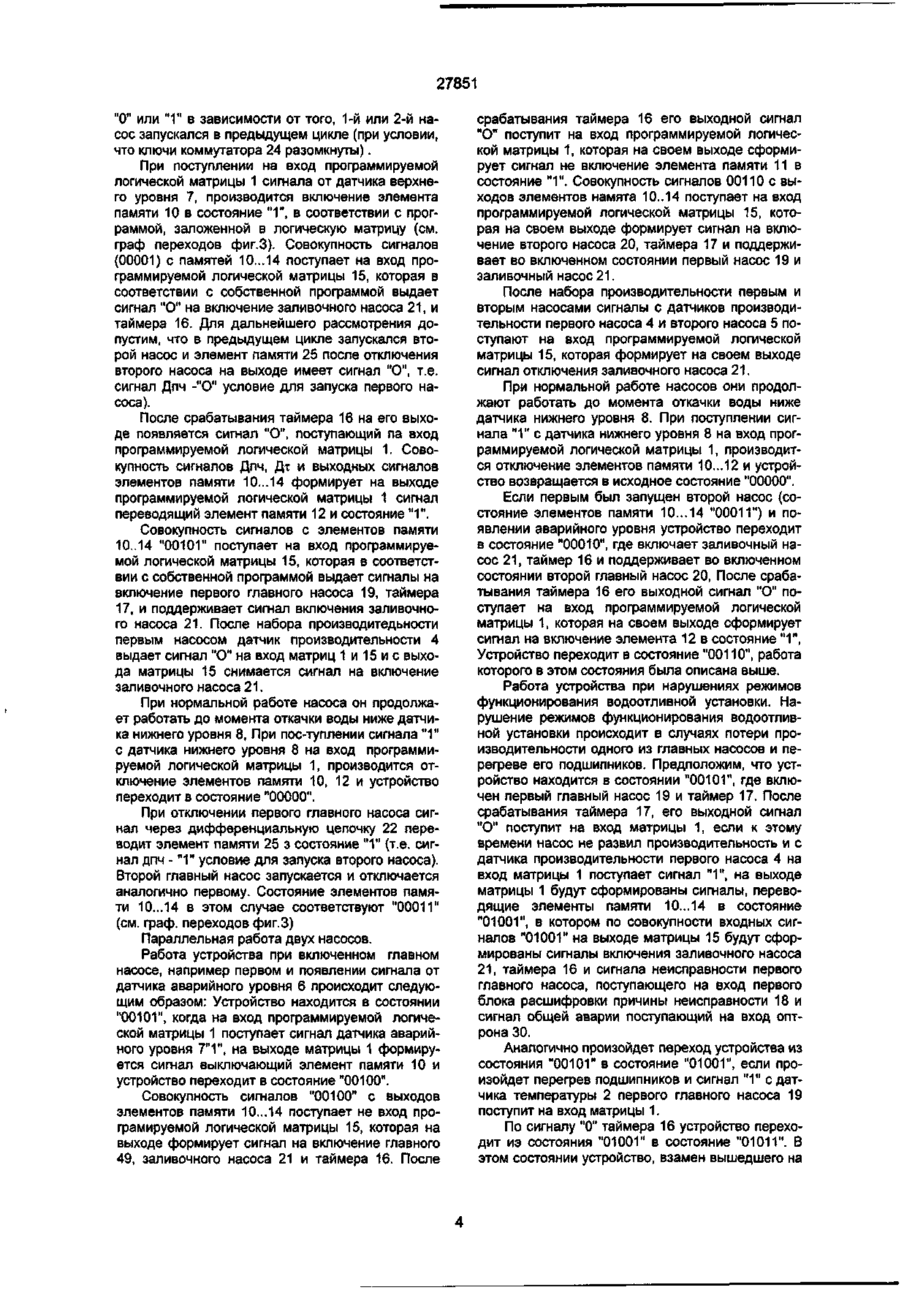

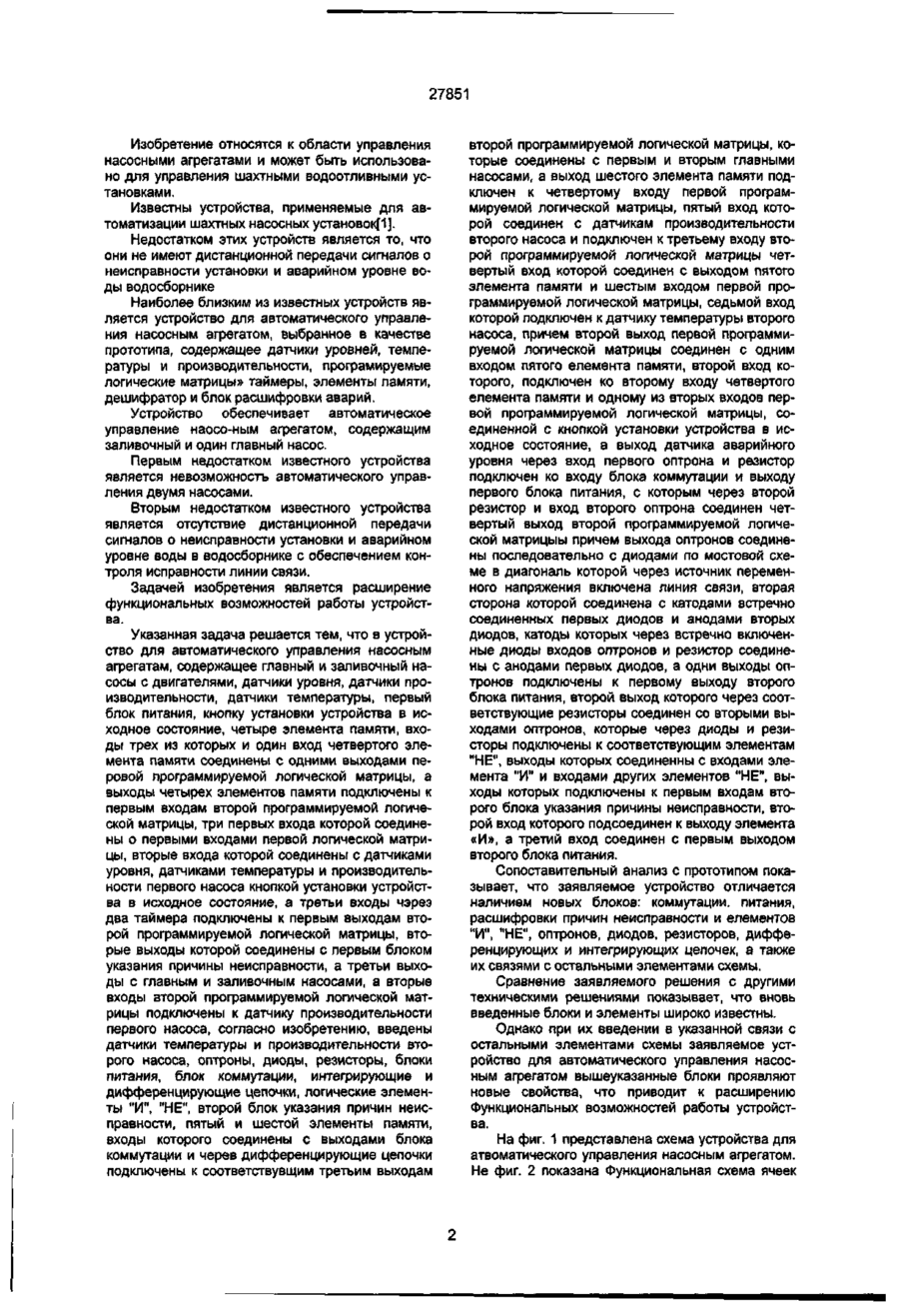

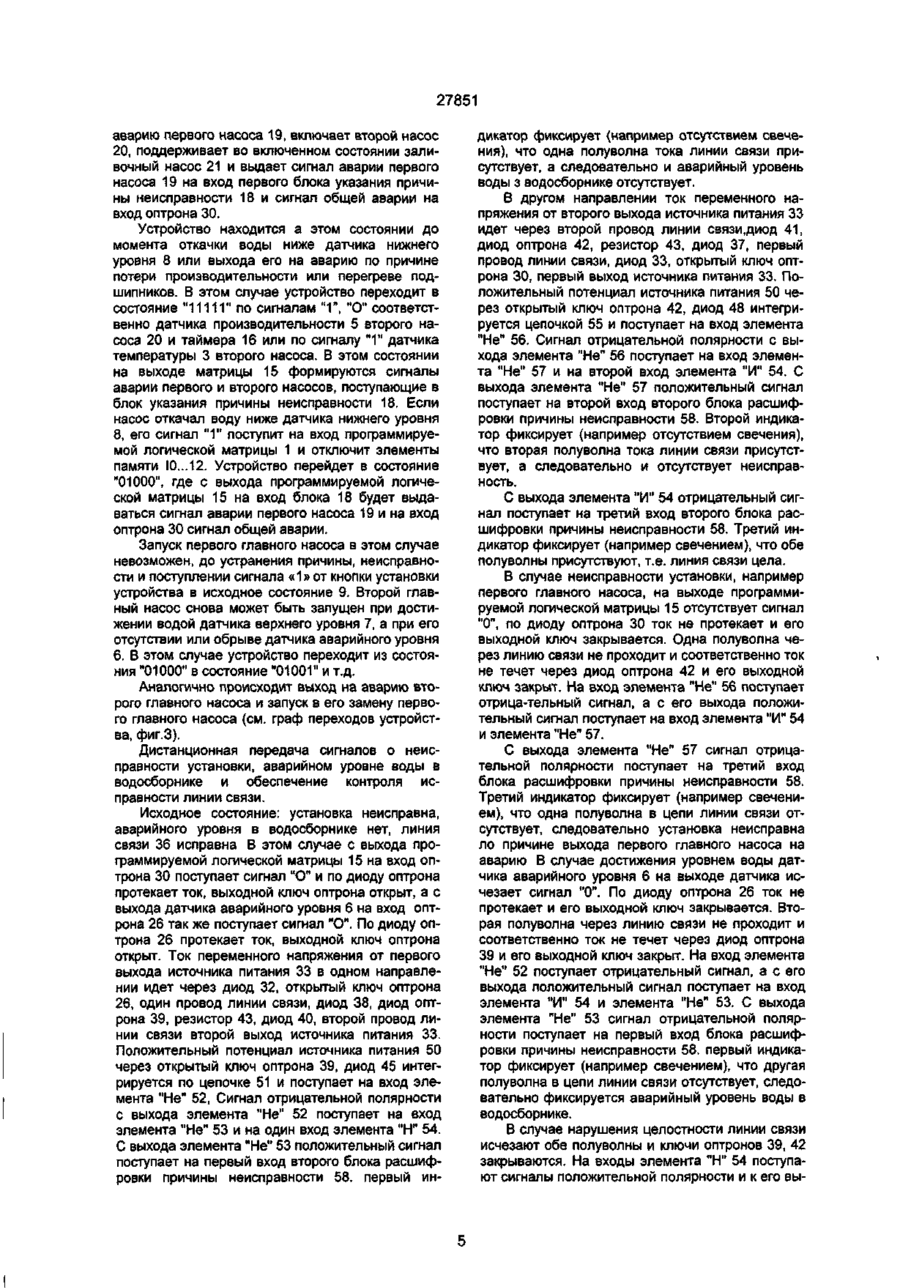

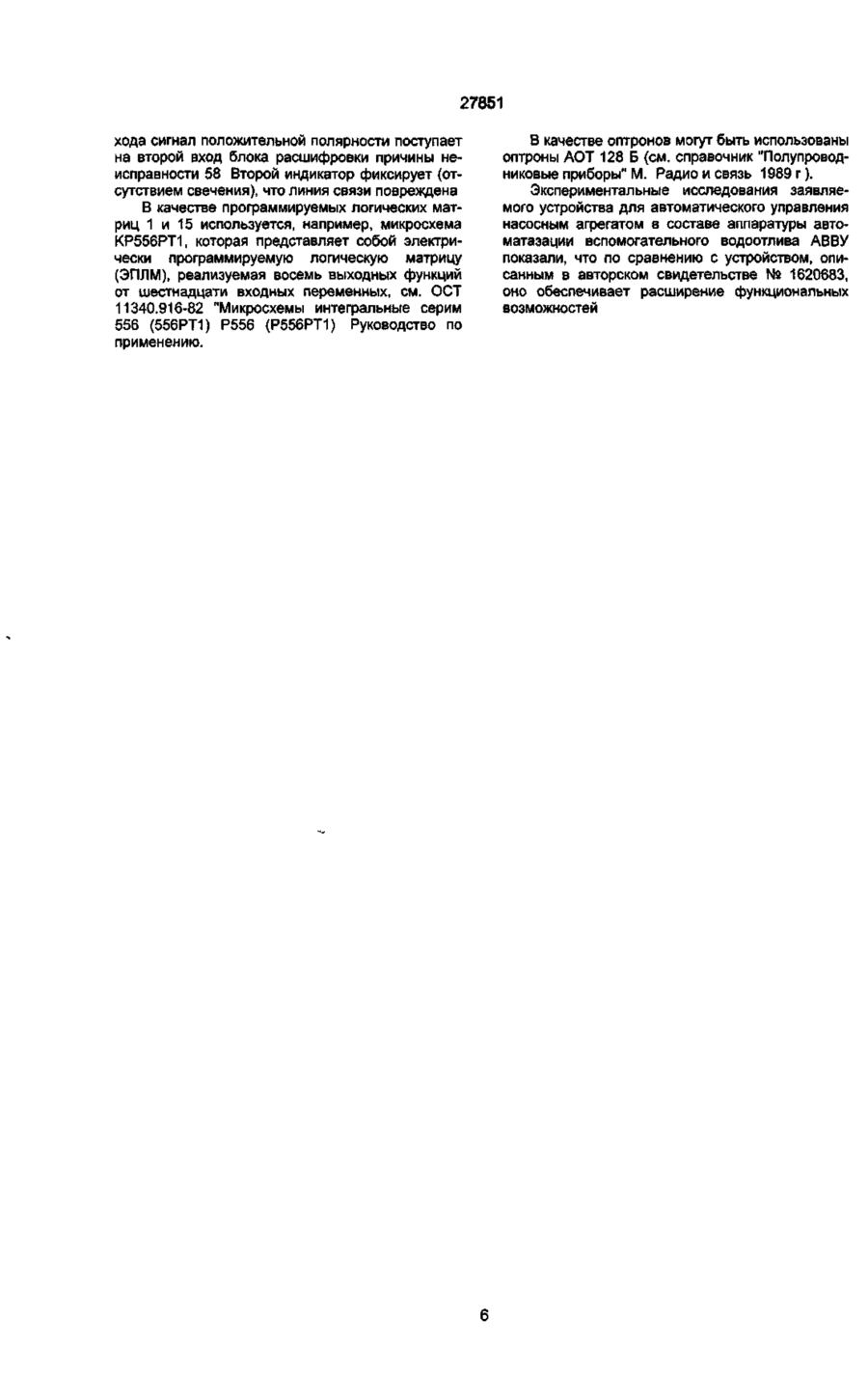

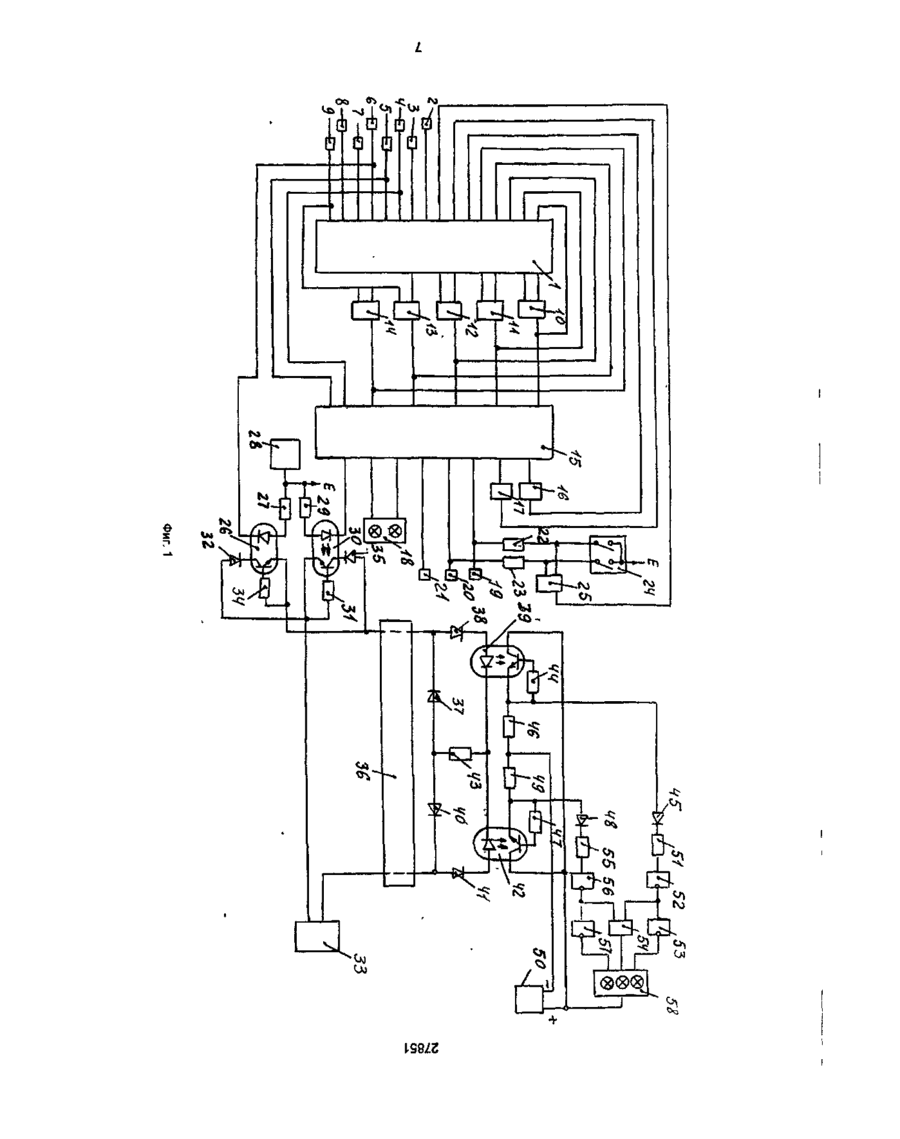

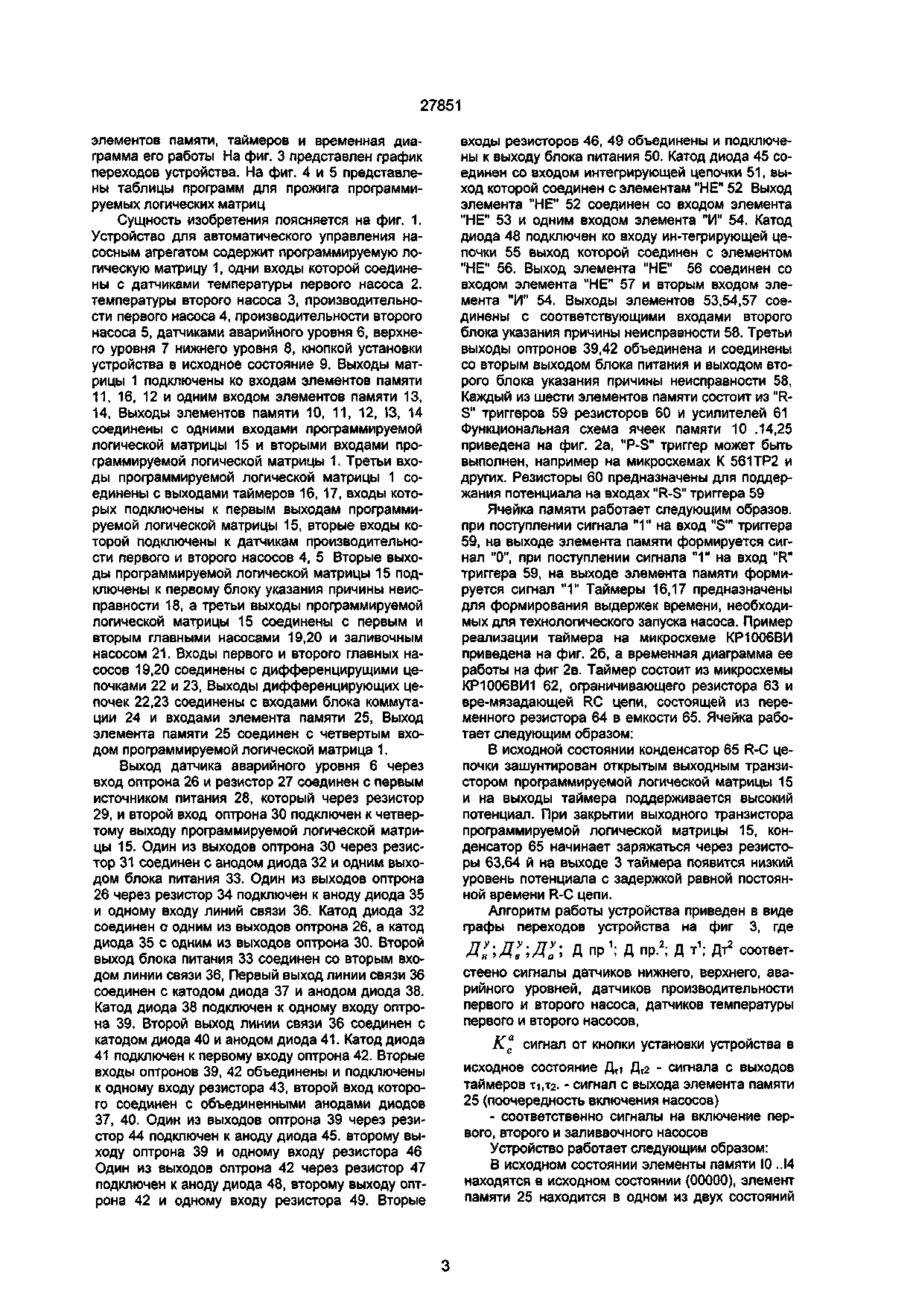

Устройство для автоматического управления насосным агрегатом, содержащее главный и заливочный насосы с двигателями, датчики уровня, датчик производительности, датчик температуры, первый блок питания, кнопку установки устройства в исходное состояние, четыре элемента памяти, входы трех из которых и один вход четвертого элемента памяти соединены с одними выходами первой программируемой логической матрицы, а выходы четырех элементов памяти подключены к первым входам второй программируемой логической матрицы, три первых входа которой соединены с первыми входами первой логической матрицы, вторые входы которой соединены с датчиками уровня, датчиками температуры и производительности первого насоса, кнопкой установки устройства в исходное состояние, а третьи входы через два таймера подключены к первым выходам второй программируемой логической матрицы, вторые выходы которой соединены с первым блоком указания причины неисправности, а третьи выходы с главным и заливочным насосами, а вторые входы второй программируемой логической матрицы подключены к датчику производительности первого насоса, отличающееся тем, что в него введены датчики температуры и производительности второго насоса, оптроны, диоды, резисторы, блоки питания, блок коммутации, интегрирующие и дифференцирующие цепочки, логические элементы «и», «не», второй блок указания причин неисправности, пятый и шестой элементы памяти, входы которого соединены с выходами блока коммутации и через дифференцирующие цепочки подключены к соответствующим третьим выходам второй программируемой логической матрицы, которые соединены с первым и вторым главными насосами, а выход шестого элемента памяти подключен к четвертому входу первой прог раммируемой логической матрицы, пятый вход которой соединен с датчиком производительности второго насоса и подключен к третьему входу второй программируемой логической матрицы, четвертый вход которой соединен с выходом пятого элемента памяти и шестым входом первой программируемой логической матрицы, седьмой вход которой подключен к датчику температуры второго насоса, причем второй выход первой программируемой логической матрицы соединен с одним входом пятого элемента памяти, второй вход которого подключен к второму входу четвертого элемента памяти и одному из вторых входов первой программируемой логической матрицы, соединенной с кнопкой установки устройства в исходное состояние, а выход датчика аварийного уровня через вход первого оптрона и резистор подключен ко входу блока коммутации и выходу первого блока питания, с которым через второй резистор и вход второго оптрона соединен четвертый выход второй программируемой логической матрицы, причем выходы оптропов соединены последовательно с диодами по мостовой схеме, в диагональ которой через источник переменного напряжения включена линия связи, вторая сторона которой соединена с катодами встречно соединенных первых диодов и анодами вторых диодов, катоды которых через встречно включенные диоды входов оптронов и резистор соединены с анодами первых диодов, а одни выходы оптронов подключены к первому выходу второго блока питания, второй выход которого через соответствующие резисторы соединен со вторыми выходами оптронов, которые через диоды и резисторы подключены к соответствующим элементам «НЕ», выходы которых соединены с выходами элемента «И» и входами других элементов, «НЕ», выходы которых подключены к первым входам второго блока указания причины неисправности, второй вход ко торого подсоединен к выходу элемента «И», а третий вход соединен с первым выходом второго блока питания. о ю 00 см 27851 Изобретение относятся к области управления насосными агрегатами и может быть использовано для управления шахтными водоотливными установками. Известны устройства, применяемые для автоматизации шахтных насосных установок[1]. Недостатком этих устройств является то, что они не имеют дистанционной передачи сигналов о неисправности установки и аварийном уровне воды водосборнике Наиболее близким из известных устройств является устройство для автоматического управления насосным агрегатом, выбранное в качестве прототипа, содержащее датчики уровней, температуры и производительности, програмируемые логические матрицы» таймеры, элементы памяти, дешифратор и блок расшифровки аварий. Устройство обеспечивает автоматическое управление наосо-ным агрегатом, содержащим заливочный и один главный насос. Первым недостатком известного устройства является невозможность автоматического управления двумя насосами. Вторым недостатком известного устройства является отсутствие дистанционной передачи сигналов о неисправности установки и аварийном уровне воды в водосборнике с обеспечением контроля исправности линии связи. Задачей изобретения является расширение функциональных возможностей работы устройства. Указанная задача решается тем, что в устройство для автоматического управления насосным агрегатам, содержащее главный и заливочный насосы с двигателями, датчики уровня, датчики производительности, датчики температуры, первый блок питания, кнопку установки устройства в исходное состояние, четыре элемента памяти, входы трех из которых и один вход четвертого элемента памяти соединены с одними выходами перовой программируемой логической матрицы, а выходы четырех элементов памяти подключены к первым входам второй программируемой логической матрицы, три первых входа которой соединены о первыми входами первой логической матрицы, вторые входа которой соединены с датчиками уровня, датчиками температуры и производительности первого насоса кнопкой установки устройства в исходное состояние, а третьи входы чэрез два таймера подключены к первым выходам второй программируемой логической матрицы, вторые выходы которой соединены с первым блоком указания причины неисправности, а третьи выходы с главным и заливочным насосами, а вторые входы второй программируемой логической матрицы подключены к датчику производительности первого насоса, согласно изобретению, введены датчики температуры и производительности второго насоса, оптроны, диоды, резисторы, блоки питания, блок коммутации, интегрирующие и дифференцирующие цепочки, логические элементы "И", "НЕ", второй блок указания причин неисправности, пятый и шестой элементы памяти, входы которого соединены с выходами блока коммутации и черев дифференцирующие цепочки подключены к соответствувщим третьим выходам второй программируемой логической матрицы, которые соединены с первым и вторым главными насосами, а выход шестого элемента памяти подключен к четвертому входу первой программируемой логической матрицы, пятый вход которой соединен с датчикам производительности второго насоса и подключен к третьему входу второй программируемой логической матрицы четвертый вход которой соединен с выходом пятого элемента памяти и шестым входом первой программируемой логической матрицы, седьмой вход которой подключен к датчику температуры второго насоса, причем второй выход первой программируемой логической матрицы соединен с одним входом пятого елемента памяти, второй вход которого, подключен ко второму входу четвертого елемента памяти и одному из вторых входов первой программируемой логической матрицы, соединенной с кнопкой установки устройства в исходное состояние, а выход датчика аварийного уровня через вход первого оптрона и резистор подключен ко входу блока коммутации и выходу первого блока питания, с которым через второй резистор и вход второго оптрона соединен четвертый выход второй программируемой логической матрицыы причем выхода оптронов соединены последовательно с диодами по мостовой схеме в диагональ которой через источник переменного напряжения включена линия связи, вторая сторона которой соединена с катодами встречно соединенных первых диодов и анодами вторых диодов, катоды которых через встречно включенные диоды входов оптронов и резистор соединены с анодами первых диодов, а одни выходы оптронов подключены к первому выходу второго блока питания, второй выход которого через соответствующие резисторы соединен со вторыми выходами оптронов, которые через диоды и резисторы подключены к соответствующим элементам "НЕ", выходы которых соединенны с входами элемента "И" и входами других элементов "НЕ", выходы которых подключены к первым входам второго блока указания причины неисправности, второй вход которого подсоединен к выходу элемента «И», а третий вход соединен с первым выходом второго блока питания. Сопоставительный анализ с прототипом показывает, что заявляемое устройство отличается наличием новых блоков: коммутации, питания, расшифровки причин неисправности и елементов "И", "НЕ", оптронов, диодов, резисторов, дифференцирующих и интегрирующих цепочек, а также их связями с остальными элементами схемы. Сравнение заявляемого решения с другими техническими решениями показывает, что вновь введенные блоки и элементы широко известны. Однако при их введении в указанной связи с остальными элементами схемы заявляемое устройство для автоматического управления насосным агрегатом вышеуказанные блоки проявляют новые свойства, что приводит к расширению Функциональных возможностей работы устройства. На фиг. 1 представлена схема устройства для атвоматического управления насосным агрегатом. Не фиг. 2 показана Функциональная схема ячеек 27851 элементов памяти, таймеров и временная диаграмма его работы На фиг. 3 представлен график переходов устройства. На фиг. 4 и 5 представлены таблицы программ для прожига программируемых логических матриц Сущность изобретения поясняется на фиг. 1. Устройство для автоматического управления насосным агрегатом содержит программируемую логическую матрицу 1, одни входы которой соединены с датчиками температуры первого насоса 2. температуры второго насоса 3, производительности первого насоса 4, производительности второго насоса 5, датчиками аварийного уровня 6, верхнего уровня 7 нижнего уровня 8, кнопкой установки устройства в исходное состояние 9. Выходы матрицы 1 подключены ко входам элементов памяти 11, 16, 12 и одним входом элементов памяти 13, 14, Выходы элементов памяти 10, 11, 12, ІЗ, 14 соединены с одними входами программируемой логической матрицы 15 и вторыми входами программируемой логической матрицы 1. Третьи входы программируемой логической матрицы 1 соединены с выходами таймеров 16, 17, входы которых подключены к первым выходам программируемой логической матрицы 15, вторые входы которой подключены к датчикам производительности первого и второго насосов 4, 5 Вторые выходы программируемой логической матрицы 15 подключены к первому блоку указания причины неисправности 18, а третьи выходы программируемой логической матрицы 15 соединены с первым и вторым главными насосами 19,20 и заливочным насосом 21. Входы первого и второго главных насосов 19,20 соединены с дифференцирущими цепочками 22 и 23, Выходы дифференцирующих цепочек 22,23 соединены с входами блока коммутации 24 и входами элемента памяти 25, Выход элемента памяти 25 соединен с четвертым входом программируемой логической матрица 1. Выход датчика аварийного уровня 6 через вход оптрона 26 и резистор 27 соединен с первым источником питания 28, который через резистор 29, и второй вход оптрона ЗО подключен к четвертому выходу программируемой логической матрицы 15. Один из выходов оптрона ЗО через резистор 31 соединен с анодом диода 32 и одним выходом блока питания 33. Один из выходов оптрона 26 через резистор 34 подключен к аноду диода 35 и одному входу линий связи 36. Катод диода 32 соединен о одним из выходов оптрона 26, а катод диода 35 с одним из выходов оптрона ЗО. Второй выход блока питания 33 соединен со вторым входом линии связи 36, Первый выход линии связи 36 соединен с катодом диода 37 и анодом диода 38. Катод диода 38 подключен к одному входу оптрона 39. Второй выход линии связи 36 соединен с катодом диода 40 и анодом диода 41. Катод диода 41 подключен к первому входу оптрона 42. Вторые входы оптронов 39, 42 объединены и подключены к одному входу резистора 43, второй вход которого соединен с объединенными анодами диодов 37, 40. Один из выходов оптрона 39 через резистор 44 подключен к аноду диода 45. второму выходу оптрона 39 и одному входу резистора 46 Один из выходов оптрона 42 через резистор 47 подключен к аноду диода 48, второму выходу оптрона 42 и одному входу резистора 49. Вторые входы резисторов 46, 49 объединены и подключены к выходу блока питания 50. Катод диода 45 соединен со входом интегрирующей цепочки 51, выход которой соединен с элементам "НЕ" 52 Выход элемента "НЕ" 52 соединен со входом элемента "НЕ" 53 и одним входом элемента "И" 54. Катод диода 48 подключен ко входу ин-тегрирующей цепочки 55 выход которой соединен с элементом "НЕ" 56. Выход элемента "НЕ" 56 соединен со входом элемента "НЕ" 57 и вторым входом элемента "И" 54. Выходы элементов 53,54,57 соединены с соответствующими входами второго блока указания причины неисправности 58. Третьи выходы оптронов 39,42 объединена и соединены со вторым выходом блока питания и выходом второго блока указания причины неисправности 58, Каждый из шести элементов памяти состоит из "RS" триггеров 59 резисторов 60 и усилителей 61 Функциональная схема ячеек памяти 10 .14,25 приведена на фиг. 2а, "P-S" триггер может быть выполнен, например на микросхемах К 561ТР2 и других. Резисторы 60 предназначены для поддержания потенциала на входах "R-S" триггера 59 Ячейка памяти работает следующим образов, при поступлении сигнала " 1 " на вход "S"' триггера 59, на выходе элемента памяти формируется сигнал "0", при поступлении сигнала " 1 " на вход "R" триггера 59, на выходе элемента памяти формируется сигнал " 1 " Таймеры 16,17 предназначены для формирования выдержек времени, необходимых для технологического запуска насоса. Пример реализации таймера на микросхеме КР1006ВИ приведена на фиг. 26, а временная диаграмма ее работы на фиг 2в. Таймер состоит из микросхемы КР1006ВИ1 62, ограничивающего резистора 63 и вре-мязадающей RC цепи, состоящей из переменного резистора 64 в емкости 65. Ячейка работает следующим образом: В исходной состоянии конденсатор 65 R-C цепочки зашунтирован открытым выходным транзистором программируемой логической матрицы 15 и на выходы таймера поддерживается высокий потенциал. При закрытии выходного транзистора программируемой логической матрицы 15, конденсатор 65 начинает заряжаться через резисторы 63,64 й на выходе 3 таймера появится низкий уровень потенциала с задержкой равной постоянной времени R-C цепи. Алгоритм работы устройства приведен в виде графы переходов устройства на фиг 3, где Дун\Ду.\ДУа\ Д п р 1 : Д пр-2: Д т 1 ; Дт 2 соответстеено сигналы датчиков нижнего, верхнего, аварийного уровней, датчиков производительности первого и второго насоса, датчиков температуры первого и второго насосов, Кас сигнал от кнопки установки устройства в исходное состояние ДТ1 ДТ2 - сигнала с выходов таймеров ті,т.2. - сигнал с выхода элемента памяти 25 (поочередность включения насосов) - соответственно сигналы на включение первого, второго и заливвочного насосов Устройство работает следующим образом: В исходном состоянии элементы памяти Ю ..14 находятся в исходном состоянии (00000), элемент памяти 25 находится в одном из двух состояний 27851 "О" или "1" в зависимости от того, 1-й или 2-й насос запускался в предыдущем цикле (при условии, что ключи коммутатора 24 разомкнуты). При поступлении на вход программируемой логической матрицы 1 сигнала от датчика верхнего уровня 7, производится включение элемента памяти 10 в состояние "1", в соответствии с программой, заложенной в логическую матрицу (см. граф переходов фиг.З). Совокупность сигналов (00001) с памятей 10... 14 поступает на вход программируемой логической матрицы 15, которая в соответствии с собственной программой выдает сигнал "О" на включение заливочного насоса 21, и таймера 16. Для дальнейшего рассмотрения допустим, что в предыдущем цикле запускался второй насос и элемент памяти 25 после отключения второго насоса на выходе имеет сигнал "О", т.е. сигнал Дпч -"О" условие для запуска первого насоса). После срабатывания таймера 16 на его выходе появляется сигнал "О", поступающий па вход программируемой логической матрицы 1. Совокупность сигналов Дпч, Дт и выходных сигналов элементов памяти 10...14 формирует на выходе программируемой логической матрицы 1 сигнал переводящий элемент памяти 12 и состояние "1". Совокупность сигналов с элементов памяти 10.. 14 "00101" поступает на вход программируемой логической матрицы 15, которая в соответствии с собственной программой выдает сигналы на включение первого главного насоса 19, таймера 17, и поддерживает сигнал включения заливочного насоса 21. После набора производитедьности первым насосом датчик производительности 4 выдает сигнал "О" на вход матриц 1 и 15 и с выхода матрицы 15 снимается сигнал на включение заливочного насоса 21. При нормальной работе насоса он продолжает работать до момента откачки воды ниже датчика нижнего уровня 8, При пос-туплении сигнала " 1 " с датчика нижнего уровня 8 на вход программируемой логической матрицы 1, производится отключение элементов памяти 10, 12 и устройство переходит в состояние "00000". При отключении первого главного насоса сигнал через дифференциальную цепочку 22 переводит элемент памяти 25 з состояние " 1 " (т.е. сигнал дпч - " 1 " условие для запуска второго насоса). Второй главный насос запускается и отключается аналогично первому. Состояние элементов памяти 10...14 в этом случае соответствуют "00011" (см. граф. переходов фиг.З) Параллельная работа двух насосов. Работа устройства при включенном главном насосе, например первом и появлении сигнала от датчика аварийного уровня 6 происходит следующим образом: Устройство находится в состоянии "00101", когда на вход программируемой логической матрицы 1 поступает сигнал датчика аварийного уровня 7"1", на выходе матрицы 1 формируется сигнал выключающий элемент памяти 10 и устройство переходит в состояние "00100". Совокупность сигналов "00100" с выходов элементов памяти 10...14 поступает не вход програмируемой логической матрицы 15, которая на выходе формирует сигнал на включение главного 49, заливочного насоса 21 и таймера 16. После срабатывания таймера 16 его выходной сигнал "О" поступит на вход программируемой логической матрицы 1, которая на своем выходе сформирует сигнал не включение элемента памяти 11 в состояние "1". Совокупность сигналов 00110 с выходов элементов намята 10.. 14 поступает на вход программируемой логической матрицы 15, которая на своем выходе формирует сигнал на включение второго насоса 20, таймера 17 и поддерживает во включенном состоянии первый насос 19 и заливочный насос 21. После набора производительности первым и вторым насосами сигналы с датчиков производительности первого насоса 4 и второго насоса 5 поступают на вход программируемой логической матрицы 15, которая формирует на своем выходе сигнал отключения заливочного насоса 21. При нормальной работе насосов они продолжают работать до момента откачки воды ниже датчика нижнего уровня 8. При поступлении сигнала " 1 " с датчика нижнего уровня 8 на вход программируемой логической матрицы 1, производится отключение элементов памяти 10... 12 и устройство возвращается в исходное состояние "00000". Если первым был запущен второй насос (состояние элементов памяти 10... 14 "00011") и появлении аварийного уровня устройство переходит в состояние "00010", где включает заливочный насос 21, таймер 16 и поддерживает во включенном состоянии второй главный насос 20, После срабатывания таймера 16 его выходной сигнал "О" поступает на вход программируемой логической матрицы 1, которая на своем выходе сформирует сигнал на включение элемента 12 в состояние "1", Устройство переходит в состояние "00110", работа которого в этом состояния была описана выше. Работа устройства при нарушениях режимов функционирования водоотливной установки. Нарушение режимов функционирования водоотливной установки происходит в случаях потери производительности одного из главных насосов и перегреве его подшипников. Предположим, что устройство находится в состоянии "00101", где включен первый главный насос 19 и таймер 17. После срабатывания таймера 17, его выходной сигнал "О" поступит на вход матрицы 1, если к этому времени насос не развил производительность и с датчика производительности первого насоса 4 на вход матрицы 1 поступает сигнал "1", на выходе матрицы 1 будут сформированы сигналы, переводящие элементы памяти 10... 14 в состояние "01001", в котором по совокупности входных сигналов "01001" на выходе матрицы 15 будут сформированы сигналы включения заливочного насоса 21, таймера 16 и сигнала неисправности первого главного насоса, поступающего на вход первого блока расшифровки причины неисправности 18 и сигнал общей аварии поступающий на вход оптрона 30. Аналогично произойдет переход устройства из состояния "00101" в состояние "01001", если произойдет перегрев подшипников и сигнал " 1 " с датчика температуры 2 первого главного насоса 19 поступит на вход матрицы 1. По сигналу "0" таймера 16 устройство переходит иэ состояния "01001" в состояние "01011". В этом состоянии устройство, взамен вышедшего на 27851 аварию первого насоса 19, включает второй насос 20, поддерживает во включенном состоянии заливочный насос 21 и выдает сигнал аварии первого насоса 19 на вход первого блока указания причины неисправности 18 и сигнал общей аварии на вход оптрона ЗО. Устройство находится а этом состоянии до момента откачки воды ниже датчика нижнего уровня 8 или выхода его на аварию по причине потери производительности или перегреве подшипников. В этом случае устройство переходит в состояние "11111" по сигналам "1", "О" соответственно датчика производительности 5 второго насоса 20 и таймера 16 или по сигналу " 1 " датчика температуры 3 второго насоса. В этом состоянии на выходе матрицы 15 формируются сигналы аварии первого и второго насосов, поступающие в блок указания причины неисправности 18. Если насос откачал воду ниже датчика нижнего уровня 8, его сигнал " 1 " поступит на вход программируемой логической матрицы 1 и отключит элементы памяти Ю...12. Устройство перейдет в состояние "01000", где с выхода программируемой логической матрицы 15 на вход блока 18 будет выдаваться сигнал аварии первого насоса 19 и на вход оптрона ЗО сигнал общей аварии. Запуск первого главного насоса в этом случае невозможен, до устранения причины, неисправности и поступлении сигнала «1» от кнопки установки устройства в исходное состояние 9. Второй главный насос снова может быть запущен при достижении водой датчика верхнего уровня 7, а при его отсутствии или обрыве датчика аварийного уровня 6. В этом случае устройство переходит из состояния "01000" в состояние "01001" и т.д. Аналогично происходит выход на аварию второго главного насоса и запуск в его замену первого главного насоса (см. граф переходов устройства, фиг.З). Дистанционная передача сигналов о неисправности установки, аварийном уровне воды в водосборнике и обеспечение контроля исправности линии связи. Исходное состояние: установка неисправна, аварийного уровня в водосборнике нет, линия связи 36 исправна В этом случае с выхода программируемой логической матрицы 15 на вход оптрона 30 поступает сигнал "О" и по диоду оптрона протекает ток, выходной ключ оптрона открыт, а с выхода датчика аварийного уровня 6 на вход оптрона 26 так же поступает сигнал "О". По диоду оптрона 26 протекает ток, выходной ключ оптрона открыт. Ток переменного напряжения от первого выхода источника питания 33 в одном направлении идет через диод 32, открытый ключ оптрона 26, один провод линии связи, диод 38, диод оптрона 39, резистор 43, диод 40, второй провод линии связи второй выход источника питания 33. Положительный потенциал источника питания 50 через открытый ключ оптрона 39, диод 45 интегрируется по цепочке 51 и поступает на вход элемента "Не" 52, Сигнал отрицательной полярности с выхода элемента "Не" 52 поступает на вход элемента "Не" 53 и на один вход элемента "Н" 54. С выхода элемента "Не" 53 положительный сигнал поступает на первый вход второго блока расшифровки причины неисправности 58. первый ин дикатор фиксирует (например отсутствием свечения), что одна полуволна тока линии связи присутствует, а следовательно и аварийный уровень воды з водосборнике отсутствует. В другом направлении ток переменного напряжения от второго выхода источника питания 33 идет через второй провод линии связи.диод 41, диод оптрона 42, резистор 43, диод 37, первый провод линии связи, диод 33, открытый ключ оптрона 30, первый выход источника питания 33. Положительный потенциал источника питания 50 через открытый ключ оптрона 42, диод 48 интегрируется цепочкой 55 и поступает на вход элемента "Не" 56. Сигнал отрицательной полярности с выхода элемента "Не" 56 поступает на вход элемента "Не" 57 и на второй вход элемента "И" 54. С выхода элемента "Не" 57 положительный сигнал поступает на второй вход второго блока расшифровки причины неисправности 58. Второй индикатор фиксирует (например отсутствием свечения), что вторая полуволна тока линии связи присутствует, а следовательно и отсутствует неисправность. С выхода элемента "И" 54 отрицательный сигнал поступает на третий вход второго блока расшифровки причины неисправности 58. Третий индикатор фиксирует (например свечением), что обе полуволны присутствуют, т.е. линия связи цела. В случае неисправности установки, например первого главного насоса, на выходе программируемой логической матрицы 15 отсутствует сигнал "0", по диоду оптрона ЗО ток не протекает и его выходной ключ закрывается. Одна полуволна через линию связи не проходит и соответственно ток не течет через диод оптрона 42 и его выходной ключ закрыт. На вход элемента "Не" 56 поступает отрица-тельный сигнал, а с его выхода положительный сигнал поступает на вход элемента "И" 54 и элемента "Не" 57. С выхода элемента "Не" 57 сигнал отрицательной полярности поступает на третий вход блока расшифровки причины неисправности 58. Третий индикатор фиксирует (например свечением), что одна полуволна в цепи линии связи отсутствует, следовательно установка неисправна ло причине выхода первого главного насоса на аварию В случае достижения уровнем воды датчика аварийного уровня 6 на выходе датчика исчезает сигнал "0". По диоду оптрона 26 ток не протекает и его выходной ключ закрывается. Вторая полуволна через линию связи не проходит и соответственно ток не течет через диод оптрона 39 и его выходной ключ закрыт. На вход элемента "Не" 52 поступает отрицательный сигнал, а с его выхода положительный сигнал поступает на вход элемента "И" 54 и элемента "Не" 53. С выхода элемента "Не" 53 сигнал отрицательной полярности поступает на первый вход блока расшифровки причины неисправности 58. первый индикатор фиксирует (например свечением), что другая полуволна в цепи линии связи отсутствует, следовательно фиксируется аварийный уровень воды в водосборнике. В случае нарушения целостности линии связи исчезают обе полуволны и ключи оптронов 39, 42 закрываются. На входы элемента "Н" 54 поступают сигналы положительной полярности и к его вы 27851 хода сигнал положительной полярности поступает на второй вход блока расшифровки причины неисправности 58 Второй индикатор фиксирует (отсутствием свечения), что линия связи повреждена В качестве программируемых логических матриц 1 и 15 используется, например, микросхема КР556РТ1, которая представляет собой электрически программируемую логическую матрицу (ЭПЛМ), реализуемая восемь выходных функций от шестнадцати входных переменных, см. ОСТ 11340.916-82 "Микросхемы интегральные серим 556 (556РТ1) Р556 (Р556РТ1) Руководство по применению. В качестве оптронов могут быть использованы оптроны АОТ 128 Б (см. справочник "Полупроводниковые приборы" М. Радио и связь 1989 г ) . Экспериментальные исследования заявляемого устройства для автоматического управления насосным агрегатом в составе аппаратуры автоматазации вспомогательного водоотлива АВВУ показали, что по сравнению с устройством, описанным в авторском свидетельстве № 1620683, оно обеспечивает расширение функциональных возможностей ОО о й 'А 'А а О о \ гггд •^ Сі, ГЧі -V 27851 Avcmowc/ку я ~ * На. Sxod П/ІМ К &ых. ПАИ К $ых, ПАМІ5 %Un £htX0Ort £- т Фиг. 2 сигнал s CO 19QLZ 27851 Э/7/1М-/ Л.Х0&/10/І ІЇЄРЄМ&НИС*Я ' 111 11 111 AttAisA/vAffAtiAHAfaA* As AT Ак АвАчАъ A?Ai ВеЙївч Вч йгЛ й»3г 9йКсЭ%Э%])?])прЪ'Зпр17гЪс,$19У.чУ
