Пристрій для подачі повітря і бідного опалювального газу в опалювальні канали коксової печі

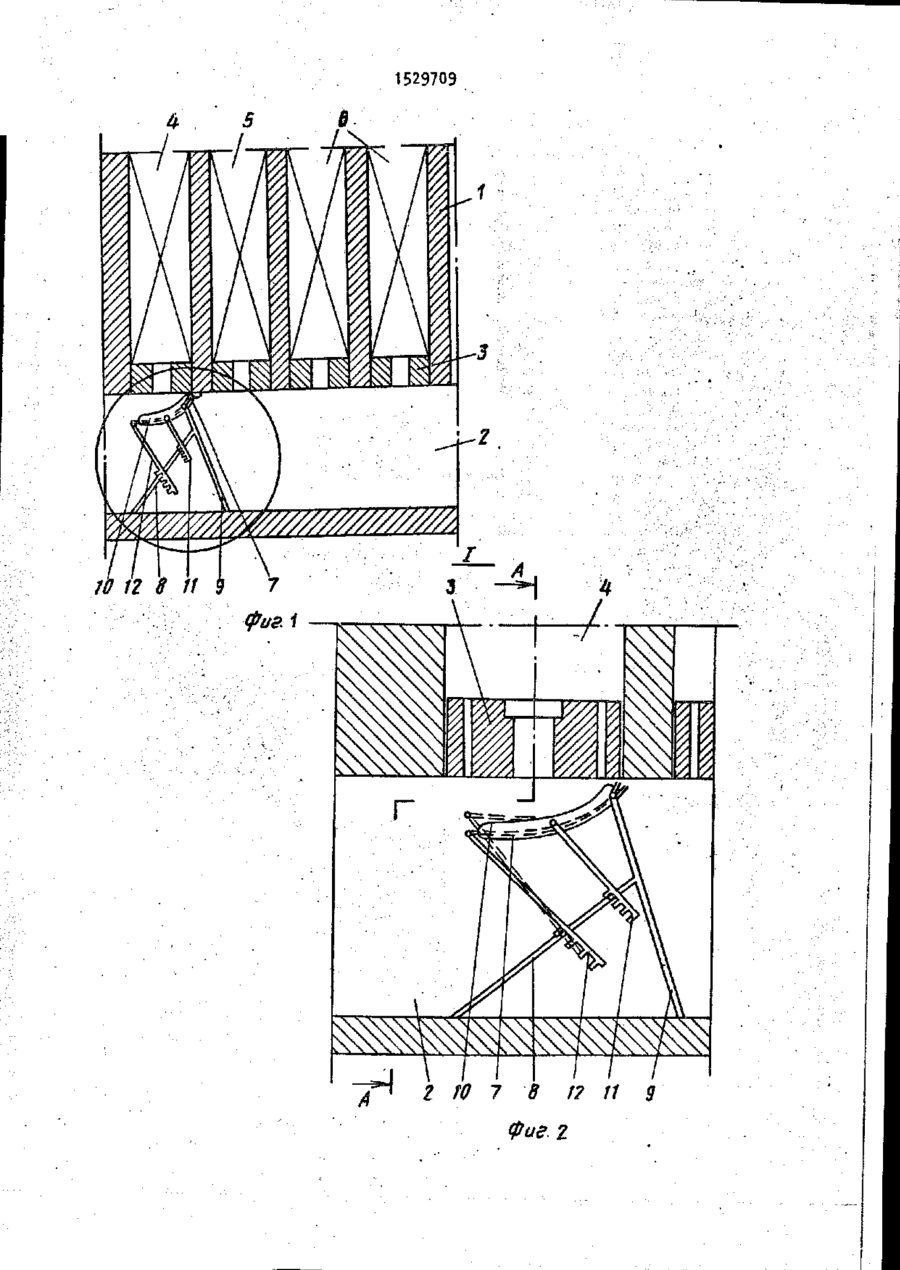

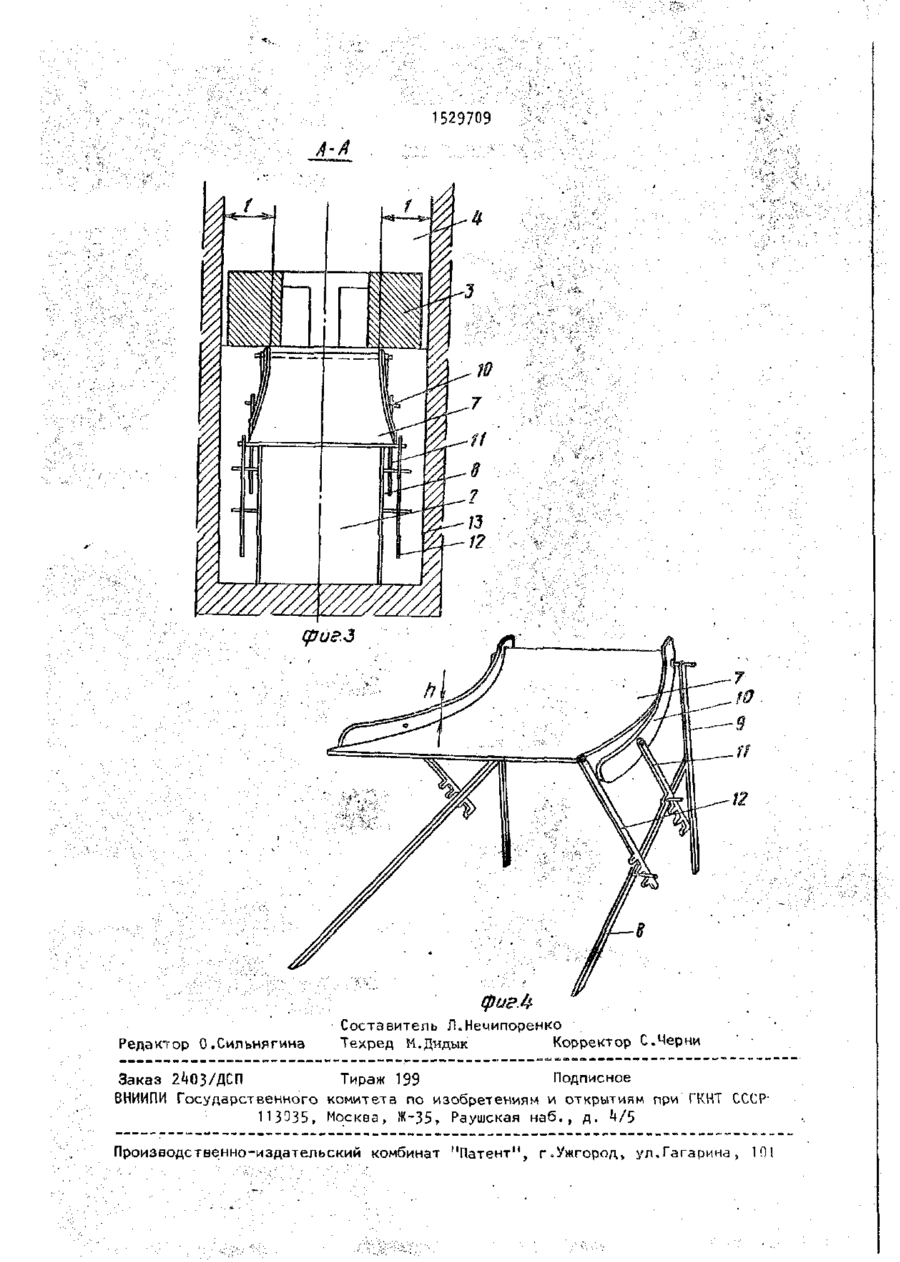

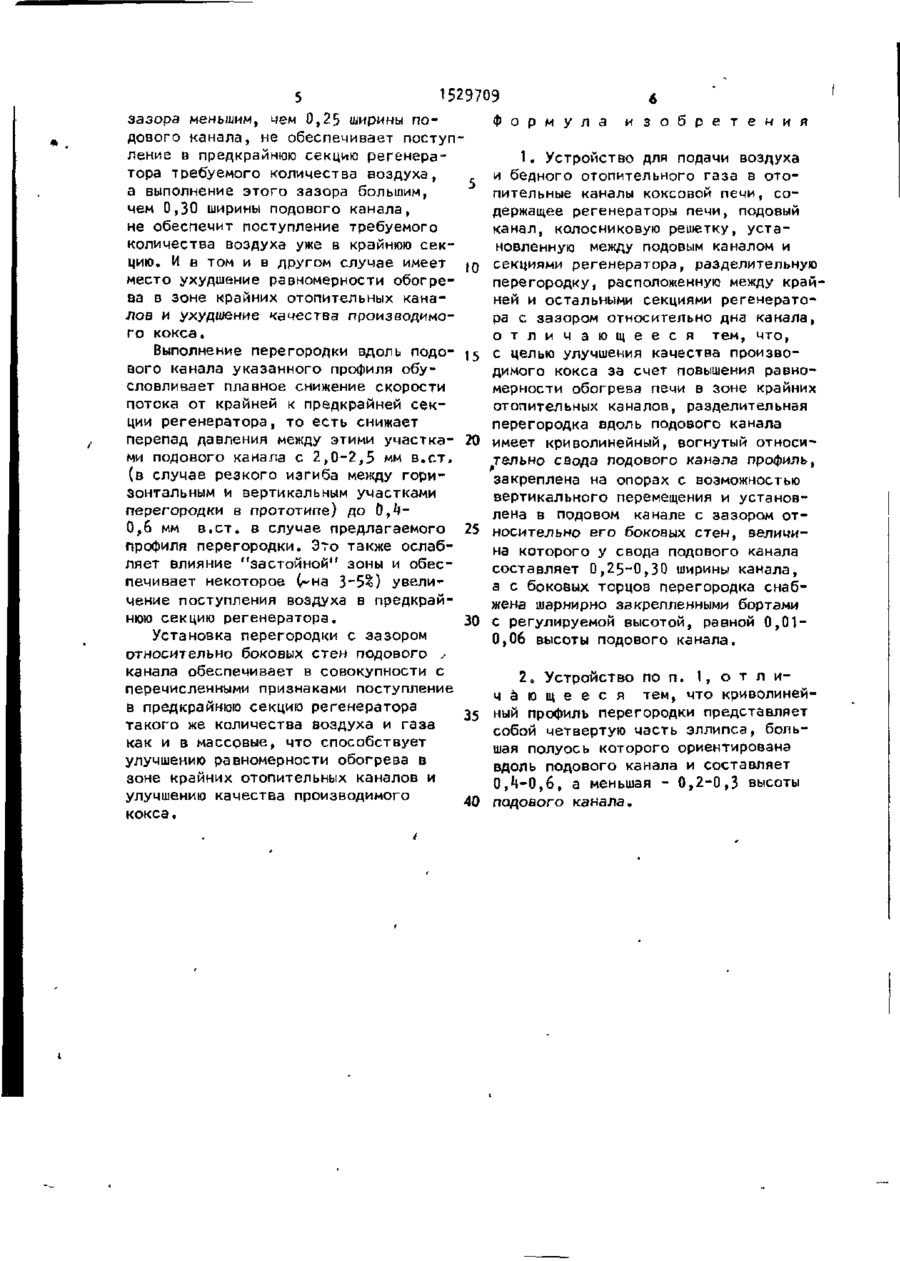

ПЛЯ О1УЖІ Ь ЖНІЬЗППМІИЯ .)КУ ff СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51) 4 С 10 В 5 / 0 4 , 2 1 / 1 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 121) ^29^27/23-26 (22) 08.0*4.88 (71) Украинский научно-исследовательский углехимическии институт (72) А.А.Журавский, И.В.Сытенко, В.И.Гаврилкж, А.В.Квасов, Н.П.Сомов, И.И.Волков, В.А.Мищенко, И.Н.Уфимцев, Л.Н.Фидчунов, С.И.Ховалкин и Ю.Л.Цыганенко • (53) 6 6 2 . 7 ^ ( 0 8 8 . 8 ) (56) Авторское свидетельство СССР N6 258258, к л . С 10 В 21/00, 1968. Авторское свидетельство СССР IT 357561, к л . С 10 В 5/0**, 1980. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ВОЗДУХА И БЕДНОГО ОТОПИТЕЛЬНОГО ГАЗА В ОТОПИТЕЛЬНЫЕ КАНАЛЫ КОКСОВОЙ ПЕЧИ (57) Изобретение относится к коксовому производству. Цель изобретения улучшение качества производимого к о к са за счет повышения равномерности обогрева печи в зоне крайних отопительных каналов. Устройство содержит регенераторы печи, подовый канал, колосниковую решетку, установленную между подовым каналом и секциями регенератора , разделительную перегородку, имеющую вдоль подового канапа криволинейный, вогнутый относительно свода профиль, закрепленную на опорах с возможностью вертикального перемещения и установленную в подовом канале с зазором относительно его боковых стен, равным у свода подового канала 0,25~0,30 его ширины. Кроме того, перегородка с боковых торцов снабжена шарнирно закрепленными бортами с регулируемой высотой, равной 0,01-0,06 высоты подового канала, а криволинейный профиль перегородки представляет собой четвертую часть эллипса, большая полуось которого ориентирована вдоль подового канала и составляет 0,A-0,6s а меньшая 0,20,3 высоты подового канала. 1 з.п. ф-лы, k ил. С ГС Изобретение относится к коксовому производству, в частности к устройствам для подачи воздуха и бедного о т о пительного газа в отопительные каналы коксовых печей системы ПВР с секционными регенераторами„ Цель изобретения - улучшение качества производимого кокса за счет повышения равномерности обогрева печи в зоне крайних отопительных каналов. На фиг. 1 показано устройство, вертикальный разрез; на фиг. 2 - узел I на фиг. 1 ; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - перегородка. Д6-89 Устройство содержит регенератор 1 печи, подовый канал 2, колосниковую решетку 3, установленную между подовым каналом 2 и крайней h, предкрзйней 5 и массовыми 6 секциями регенератора 1 , перегородку 7, расположенную между крайней k и остальными с е к циями (5,6) регенератора с зазором относительно дна подового канала 2. Разделительная перегородка 7 закреплена на опорах 8,9 и с боковых торцов снабжена шарнирно закрепленными бортами 10 с фиксирующими элементами 1 1 . Крепление перегородки 7 к опорам 8 1529709 и 9 шарнирное, что обеспечивает вертикальное перемещение ее относительно опор. Фиксирование положения перегородки 7 относительно опор 8,9 осуществляется элементом 12. Перегородка 7 установлена в подовом канале 2 с зазором 1 относительно боковых стен ЇЗ подового канала 2. Вдоль подового канала перегородка имеет эллиптический 10 профиль. Устройство для подачи воздуха и бедного отопительного газа в отопительные каналы коксовой печи работает следующим образом. J5 Воздух (бедный газ) через газовоздушный клапан (не показано), переходный патрубок (не показано) поступает в подовый канал, в котором перегородкой 7 и колосниковой решеткой 3 рас- 20 пределяется между крайней ht предкрайней 5 и массовыми 6 секциями регенератора . При этом в крайнюю секцию h воздуха поступает больше, чем в предкрайнюю 5 и массовую 6, 25 Количество воздуха (бедного газа) , поступающее из подового канала в крайнюю k и предкрайнюю 5 секции регенератора, определяются геометрией перегородки, перекрывающей проходное се- 30 чение подового канала, и геометрией профиля перегородки вдоль подового канала. . . Достижение поставленной цели улучшение качества производимого кок35 са за счет повышения равномерности обогрева печи в зоне крайних отопительных каналов обусловлено следующим, Закрепление разделительной перегородки на опорах с возможностью вер40 тикального перемещения позволяет регулировать степень перекрытия проходного сечения подового канала и таким образом обеспечить регулирование поступления воздуха или газа в крайнюю 45 секцию регенератора. Наличие с боковых торцов в перегородке бортов препятствует обтеканию ее потоком и за счет этого обусловливает увеличение поступления 50 воздуха (газа) в крайнюю секцию регенератора. Увеличение высоты бортов ухудшает условия обтекания и способствует возрастанию доли потока воздуха (газа), поступающего в крайнюю.сек 55 цию регенератора. Шарнирное прикрепление бортов к перегородке и снабжение их фиксирующими элементами обеспечивает в усло аиях эксплуатации коксовой печи возможность регулировать высоту бортов и, тем самым, изменять поступление воздуха или газа в крайнюю секцию регенератора. При этом применение бортов с высотой менее 0,01 высоты подового канала не обеспечивает требуемого (25~50%) увеличения поступления воздуха в крайнюю секцию регенератора, ухудшает равномерность обогрева в зоне крайнего отопительного канала и ухудшает качество кокса. Применение бортов с высотой более 0,06 высоты подового канала увеличивает сверх 50% поступление воздуха в крайнюю секцию регенератора, уменьшает в предкрайнюю, то есть ухудшает • равномерность обогрева а зоне крайних отопительных каналов и ухудшает качество кокса. Увеличение поступления воздуха (бедного газа) в крайнюю секцию регенератора, обеспечиваемое наличием в перегородке рассмотренных . отличительных признаков, составляет 25~50%. Такого увеличения поступле- • ния воздуха (или газа) достаточно для обеспечения требуемого температурного режима в крайнем отопительном канале . существующей коксовой печи с объемом камеры 30-^0 м 3 и перспективной печи с объемом камеры 50-60 м 3 и высотой до 8 м. Следует также отметить, что закрепление разделительной перегородки на опорах позволяет оборудовать ею любые действующие коксовые печи без остановки производства, тогда как использование устройства по прототипу требует либо нового строительства коксовой батареи, либо длительной ее остановки. Установка разделительной перегородки в подового канале с зазором относительно боковых стен канала является причиной появления двух потоков воздуха (газа), обтекающих перегородку с боков в дополнение к потоку под перегородкой. Это ведет к ослаблению влияния "застойной" зоны и увеличению поступления воздуха в предкрайнюю секцию регенератора. Исследовзниия показали, что установка перегородки с зазорами у свода подового канала, равными 0,25-0,30 ширины этого канала, увеличивает поступление воздуха в предкрайнюю секцию регенератора на k-]Q%t практически не влияя на поступление воздуха в крайнюю секцию регенератора. При этом, выполнение 5 1529709 зазора меньшим, чем 0,25 ширины поф о р м у л а и з о б р е т е н и дового канала, не обеспечивает поступление в предкрайнюю секцию регенера1. Устройство для подачи воздуха тора требуемого количества воздуха, и бедного отопительного газа в отоа выполнение этого зазора большим, пительные каналы коксовой печи, сочем 0,30 ширины подового канала, держащее регенераторы печи, подовый не обеспечит поступление требуемого канал, колосниковую решетку, устаколичества воздуха уже в крайнюю секновленную между подовым каналом и цию, И в том и в другом случае имеет 10 секциями регенератора, разделительную место ухудшение равномерности обогреперегородку, расположенную между крайва в зоне крайних отопительных кананей и остальными секциями регенератолов и ухудшение качества производимора с зазором относительно дна канала, го кокса. о т л и ч а ю щ е е с я тем, что, Выполнение перегородки вдоль подос целью улучшения качества произвового канала указанного профиля обудимого кокса за счет повышения равнословливает плавное снижение скорости мерности обогрева печи в зоне крайних потока от крайней к предкрайней секотопительных каналов, разделительная ции регенератора, то есть снижает перегородка вдоль подового канала перепад давления между этими участка- 20 имеет криволинейный, вогнутый относими подового канала с 2,D-2,5 мм в.ст. тельно свода подового канала профиль, (в случае резкого изгиба между горизакреплена на опорах с возможностью зонтальным и вертикальным участками вертикального перемещения и установперегородки в прототипе) до 0 , ^ - . лена в подовом канале с зазором от0,6 мм в.ст. в случае предлагаемого 25 носительно его боковых стен, величипрофиля перегородки. Это также ослабна которого у свода подового канала ляет влияние "застойной" зоны и обессоставляет 0,25-0,30 ширины канала, печивает некоторое (^на 3~5%) увелиа с боковых торцов перегородка снабчение поступления воздуха в предкрайжена шарнирно закрепленными бортами нюю секцию регенератора. 30 с регулируемой высотой, равной 0,01Установка перегородки с зазором 0,06 высоты подового канала. относительно боковых стен подового ; канала обеспечивает в совокупности с 2 . Устройство по п. ^ о т л и перечисленными признаками поступление ч а ю щ е е с я тем, что криволиней в предкрайнюю секцию регенератора 35 ный профиль перегородки представляет такого же количества воздуха и газа собой четвертую часть эллипса, болькак и в массовые, что способствует шая полуось которого ориентирована улучшению равномерности обогрева в вдоль подового канала и составляет зоне крайних отопительных каналов и 0 , ^ - 0 , 6 , а меньшая - 0,2-0,3 высоты улучшению качества производимого подового канала. 40 кокса. 1529709 12 8 ff 9 7 фае. 1 1529709 Редактор О.Сильнягина Составитель Л.Нечипоренко Техред М.Дидык Корректор С.Черни Заказ 2^03/ДСП Тираж 199 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Производственно-издательский комбинат "Патент", г.Ужгород, ул.Гагарина, Щ 1 СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН ПЛЯ П1УЖІ І.НОГП іЮЛЬЗ'іпМІИЯ ,)КЇГ № СІП (51) 4 С 10 В 5/0*4. 2 1 / 1 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (56) Авторское свидетельство СССР № 258258, кл. С 10 В 21/00, 1968. Авторское свидетельство СССР К0 957561, кл. С 10 В 5/04, 1980. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ВОЗДУХА И БЕДНОГО ОТОПИТЕЛЬНОГО ГАЗА В ОТОПИТЕЛЬНЫЕ КАНАЛЫ КОКСОВОЙ ПЕЧИ (57) Изобретение относится к коксовому производству. Цель изобретения улучшение качества производимого кокса за счет повышения равномерности обогрева печи в зоне крайних отопительных каналов. Устройство содержит 2 регенераторы печи, подовый какал, колосниковую решетку, установленную между подовым каналом и секциями регенератора , разделительную перегородку, имеющую вдоль подового канала криволинейный, вогнутый относительно свода профиль, закрепленную на опорах с возможностью вертикального перемещения и установленную в подовом канале с зазором относительно его боковых стен, равным у свода подового канала 0,25-0,30 его ширины. Кроме того, перегородка с боковых торцов снабжена шарнирно закрепленными бортами С регулируемой высотой, равной 0,01-0,06 высоты подового канала, а криволинейный профиль перегородки представляет собой четвертую часть эллипса, большая полуось которого ориентирована вдоль подового канала и составляет 0,4-0,6, а меньшая 0,20,3 высоты подового канала. 1 з.п. ф-лы, k ил. Изобретение относится к коксовому производству, в частности к устройствам для подачи воздуха и бедного отопительного газа в отопительные каналы коксовых печей системы ПВР с секционными регенераторами„ Цель изобретения - улучшение качества производимого кокса за счет повышения равномерности обогрева печи в зоне крайних отопительных каналов. На фиг. 1 показано устройство, вертикальный разрез; на фиг. 2 - узел I на фиг. 1; на фиг. 3 ~ разрез А-А на фиг» 2; на фиг. ^ - перегородка. Устройство содержит регенератор 1 печи, подовый канал 2, колосниковую решетку 3, установленную между подовым каналом 2 и крайней k, предкрайней 5 и массовыми 6 секциями регенератора 1, перегородку 7, расположенную между крайней k и остальными секциями [5*6) регенератора с зазором относительно дна подового канала 2. Разделительная перегородка 7 закреплена на опорах 8,9 и с боковых торцов снабжена шарнирно закрепленными бортами 10 с фиксирующими элементами 11. Крепление перегородки 7 к опорам 8 121) Ш9^27/23-2б (22) 08.0^.88 \ (71) Украинский научно-исследовательский углехимический институт (72) А.Л.Журавский, И.В.Сытенко, В.И,Гаврилюк, А.В.Квасов, Н.П.Сомов, И.И.Волков, В.А.Мищенко, И.Н.Уфимцев, Л. Н. Фидчунов, С И . Ховалкин и Ю.Л.Цыганенко (53) 662.74088.8) 1529709 и 9 шарнирное, что обеспечивает вертикальное перемещение ее относительно опор. Фиксирование положения перегородки 7 относительно опор 8,9 осуществляется элементом 12. Перегородка 7 установлена в подоаом канале 2 с зазором 1 относительно боковых стен 13 подового канала 2. Вдоль подового канала перегородка имеет эллиптический 10 профиль. Устройство для подачи воздуха и бедного отопительного газа в отопительные каналы коксовой печи работает следующим образом. Воздух (бедный газ) через газовоздушный клапан (не показано), переходный патрубок (не показано) поступает в подовый канал, в котором перегородкой 7 и колосниковой решеткой 3 рас- 20 пределяется между крайней *», предкрайней 5 и массовыми 6 секциями регенератора. При этом в крайнюю секцию h воздуха поступает больше, чем в предкрайнюю 5 и массовую 6. 25 Количество воздуха (бедного газа), поступающее из подового канала в крайнюю h и предкрайнюю 5 секции регенератора, определяются геометрией перегородки, перекрывающей проходное се- 30 чение подового канала, и геометрией профиля перегородки вдоль подового канала. Достижение поставленной цели улучшение качества производимого кок35 са за счет повышения равномерности обогрева печи в зоне крайних отопительных каналов обусловлено следующим, Закрепление разделительной перегородки на опорах с возможностью вер40 тикального перемещения позволяет регулировать степень перекрытия проходного сечения подового канала и таким образом обеспечить регулирование поступления воздуха или газа в крайнюю 45 секцию регенератора. Наличие с боковых торцов в перегородке бортов препятствует обтеканию ее потоком и за счет этого обусловливает увеличение поступления воздуха (газа) в крайнюю секцию реге- 50 нератора. Увеличение высоты бортов ухудшает условия обтекания и способствует возрастанию доли потока воздуха (газа), поступающего в крайнюю сек 55 цию регенератора. Шарнирное прикрепление бортов к перегородке и снабжение их фиксирующими элементами обеспечивает в усло виях эксплуатации коксовой печи еозможность регулировать высоту бортов и, тем самым, изменять поступление воздуха или газа в крайнюю секцию регенератора. При этом применение бортов с высотой менее 0,01 высоты подового канала не обеспечивает требуемого (25-50&) увеличения поступления воздуха в крайнюю секцию регенератора, ухудшает равномеоность обогрева в зоне крайнего отопительного канала и ухудшает качество кокса. Применение бортов с высотой более 0,06 высоты подового канала увеличивает сверх 50% поступление воздуха в крайнюю секцию регенератора, уменьшает в предкрайнюю, то есть ухудшает равномерность обогрева в зон° крайних отопительных каналов и у 'удшает качество кокса» Увеличение поступления воздуха (бедного газа) в крайнюю секцию регенератора, обеспечиваемое наличием в перегородке рассмотренных отличительных признаков, составляет 25-50%. Такого увеличения поступления воздуха (или газа) достаточно для обеспечения требуемого температурного режима в крайнем отопительном канале существующей коксовой печи с объемом камеры 30-40 м 3 и перспективной печи с объемом камеры 50-60 м 3 и высотой до 8 м. Следует также отметить, что закрепление разделительной перегородки на опорах позволяет оборудовать ею любые действующие коксовые печи без остановки производства, тогда как использование устройства пс прототипу требует либо нового строительства коксовой батареи, либо длительной ее остановки. Установка разделительной перегородки в подового канале с зазором относительно боковых стен канала является причиной появления двух потоков воздуха (газа), обтекающих перегородку с боков а дополнение к потоку под перегородкой. Это ведет к ослаблению влияния "застойной" зоны и увеличению поступления воздуха в предкрайнюю секцию регенератора. Исследованиия показали, что установка перегородки с * зазорами у свода подового канала, равными 0,25-0,30 ширины этого канала, увеличивает поступление воздуха в предкрайнюю секцию регенератора на **-ЇО%, практически не влияя на поступление воздуха в крайнюю секцию регенератора. При этом, выполнение 5 1529709 зазора меньшим, чем 0,25 ширины подового канала, не обеспечивает поступление в предкрайнюю секцию регенератора требуемого количества воздуха, а выполнение этого зазора большим, чем 0,30 ширины подового канала, не обеспечит поступление требуемого количества воздуха уже в крайнюю секцию. И в том и в другом случае имеет место ухудшение равномерности обогрева в зоне крайних отопительных каналов и ухудшение качества производимого кокса. Выполнение перегородки вдоль подового канала указанного профиля обусловливает плавное снижение скорости потока от крайней к предкрайней секции регенератора, то есть снижает перепад давления между этими участка- 20 ми подового канала с 2,0-2,5 мм в.ст. (в случае резкого изгиба между горизонтальным и вертикальным участками перегородки в прототипе) до 0 , ^ 0,6 мм в.ст. в случае предлагаемого 25 профиля перегородки. Это также ослабляет влияние "застойной" зоны и обеспечивает некоторое О^на 3-5%) увеличение поступления воздуха в предкрайнюю секцию регенератора. 30 Установка перегородки с зазором относительно боковых стен подового J канала обеспечивает в совокупности с перечисленными признаками поступление в предкрайнюю секцию регенератора 35 такого же количества воздуха и газа как и в массовые, что способствует улучшению равномерности обогрева в зоне крайних отопительных каналов и улучшению качества производимого 40 кокса. Формула и з о б р е т е н и я 1. Устройство для подачи воздуха и бедного отопительного газа в отопительные каналы коксовой печи, содержащее регенераторы печи, подовый канал, колосниковую решетку, установленную между подовым каналом и секциями регенератора, разделительную перегородку, расположенную между крайней и остальными секциями регенератора с зазором относительно дна канала, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества производимого кокса за счет повышения равномерности обогрева печи в зоне крайних отопительных каналов, разделительная перегородка вдоль подового канала имеет криволинейный, вогнутый относительно свода подового канала профиль, закреплена на опорах с возможностью вертикального перемещения и установлена в подовом канале с зазором относительно его боковых стен, величина которого у свода подового канала составляет 0,25-0,30 ширины канала, а с боковых торцов перегородка снабжена шэрнирно закрепленными бортами с регулируемой высотой, равной 0,010,06 высоты подового канала. 2, Устройство по п. 1, о т л и чающееся тем, что криволинейный профиль перегородки представляет собой четвертую часть эллипса, большая полуось которого ориентирована вдоль подового канала и составляет 0,Д-0,6, а меньшая - 0,2-0,3 высоты подового канала. 1529709 Z W 7 8 фиг. 2 f? U 9 1529709 A-A Редактор О.Сильнягина Составитель Л.Нечипоренко Техред М.Дидык Корректор С.Черни Заказ 2^03/ДСП Тираж 199 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж-35, Раушская наб., д. Производственно-издательский комбинат "Патент", г.Ужгород, ул.Гагарина, 101
