Затискач відгалужувальний пресований

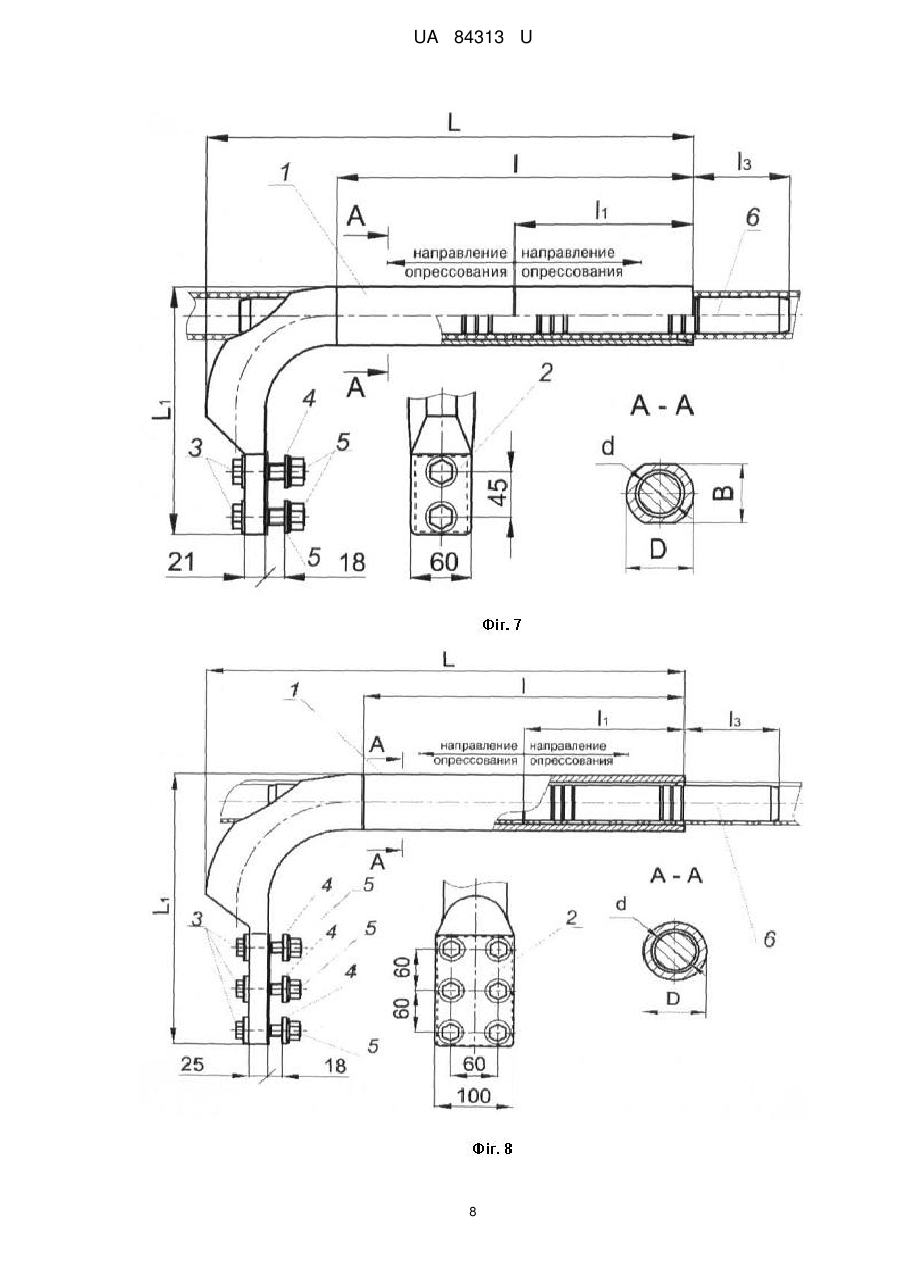

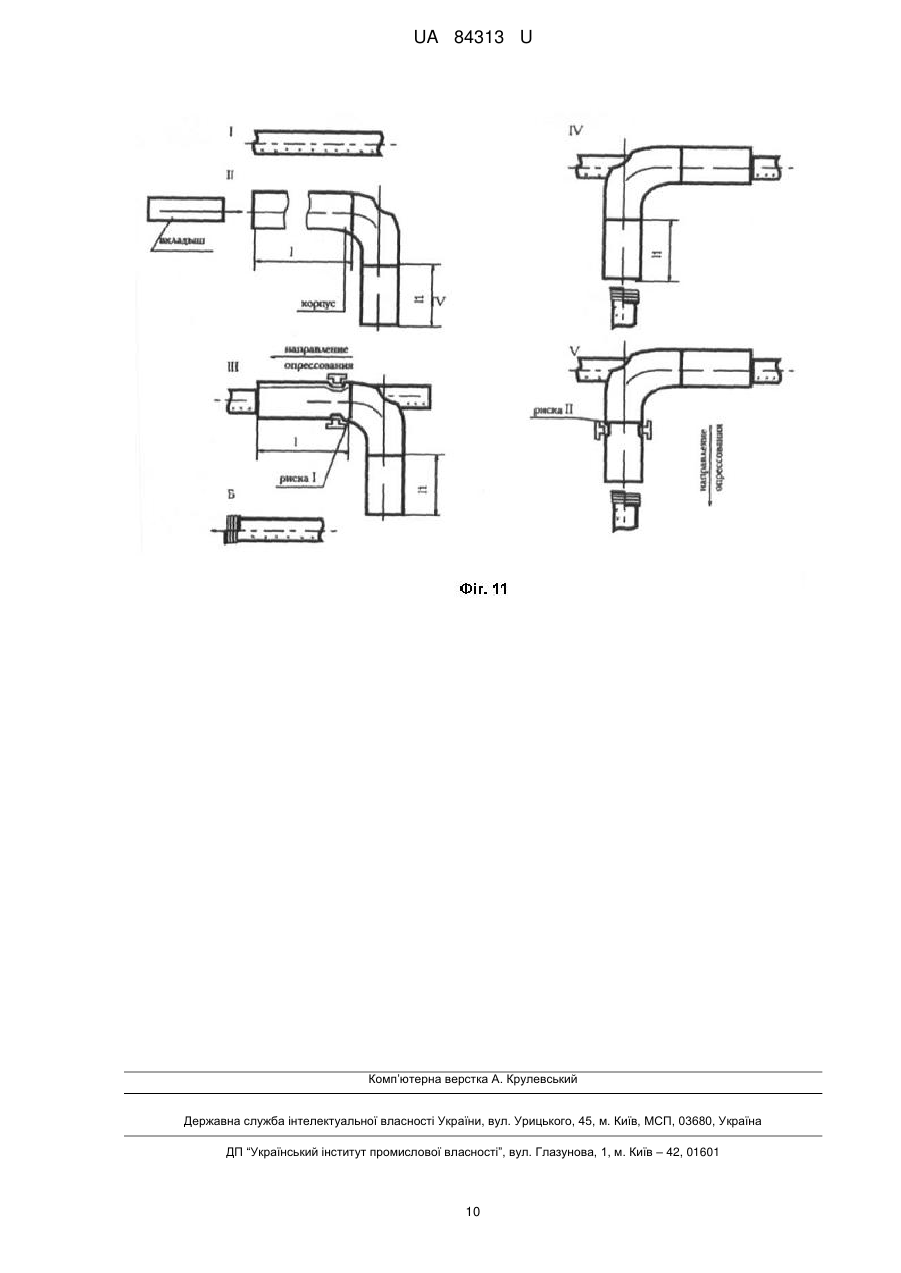

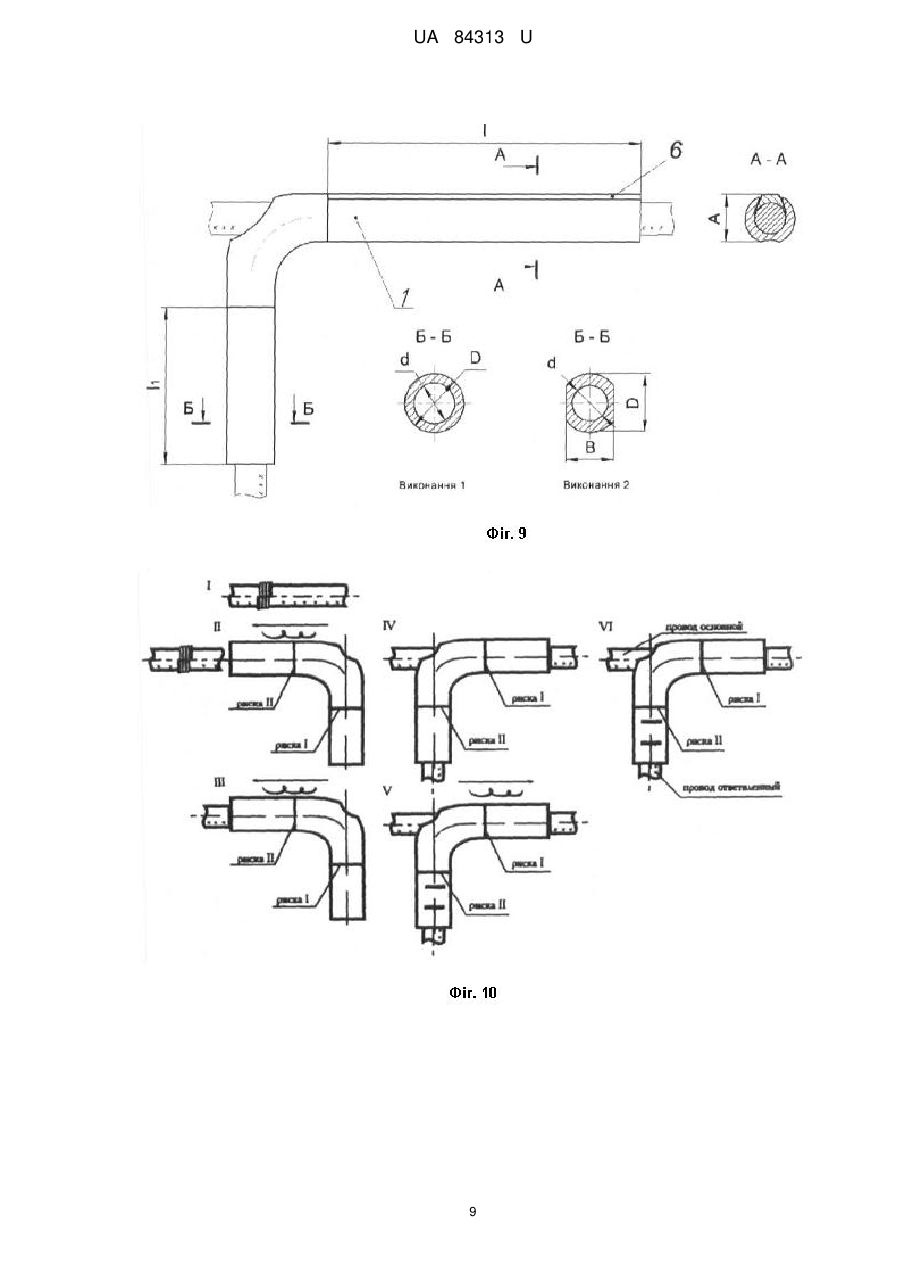

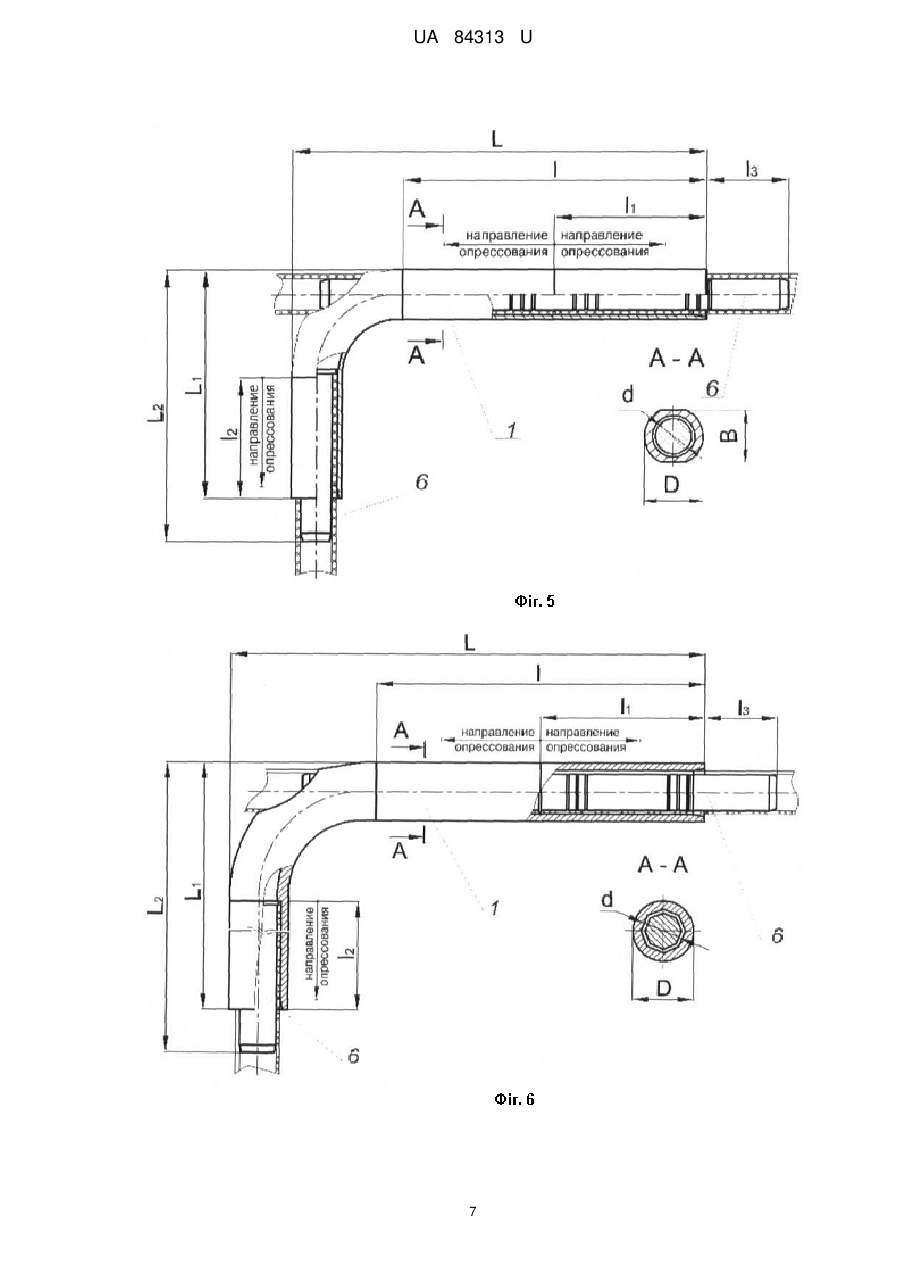

Реферат: UA 84313 U UA 84313 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до контактної лінійної арматури повітряних ліній електропередач, більш конкретно - до затискачів відгалужувальних пресованих, що призначені для виконання відгалуження від проводів повітряних ліній електропередач до високовольтних електричних апаратів. Найближчим аналогом корисної моделі є затискач заземлюючий пресований типу ЗПС, що призначений для приєднання сталевих канатів і проводів, що застосовуються на повітряних лініях електропередач як блискавкозахисні троси, до заземлених елементів опор. Затиск типу ЗПС умовно складається з овального корпуса, де пресується провід чи канат, та плоскої контактної частини, що має отвір посередині, яка кріпиться до опори чи лапки підтримуючого затискача кріпильними деталями (Затискач заземлюючий пресований типу ЗПС, ТУ У 31.230255335-002:2006, 217 стор., стор. 154). Затискач заземлюючий пресований типу ЗПС має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в затиску овального корпуса, де пресуються проводи, та контактної частини. Технічним результатом корисної моделі є можливість її використання для виконання спусків до електричних апаратів у вигляді відгалуження від мідних, порожнистих алюмінієвих, алюмінієвих та сталеалюмінієвих проводів повітряних ліній електропередач. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки: розташування овального корпуса затискача та контактної частини на одній осі унеможливлює виконання спуску до електричного апарата, оскільки для цього необхідний поворот проводу на 90 градусів, а отже овальний корпус і контактна частина повинні знаходитися на різних осях під кутом у 90 градусів між ними; плоска контактна частина затискача з отвором посередині забезпечує болтове з'єднання з відповідними частинами електричних апаратів, але така конструкція не забезпечує виконання відгалуження з магістральних проводів з подальшим виходом із затискача відгалужувального проводу; конструкція затискача не забезпечує подальший безпосередній вихід з нього магістрального проводу, від якого виконане відгалуження. В основу корисної моделі поставлені наступні технічні задачі: забезпечити виконання відгалуження від магістральних мідних, порожнистих алюмінієвих, алюмінієвих та сталеалюмінієвих проводів з подальшим виходом із затискача відгалужувального та магістрального проводів; забезпечити виконання спусків з мідних, порожнистих алюмінієвих, алюмінієвих та сталеалюмінієвих проводів до високовольтних електричних апаратів з подальшим кріпленням з відповідними частинами апаратів. Поставлені технічні задачі вирішуються наступним чином: Для забезпечення виконання відгалуження від магістральних мідних, порожнистих алюмінієвих, алюмінієвих та сталеалюмінієвих проводів з подальшим виходом із затискача відгалужувального та магістрального проводів передбачається замість овального корпуса з плоскою контактною частиною використовувати тільки овальний корпус, що виконаний Гподібної форми та який має отвір з зовнішньої частини місця злому. Виконання затискача Гподібної форми дозволяє виконати відгалуження від основного магістрального проводу: в одному кінці затискача пресується магістральний провід, а у другому, що знаходиться під кутом у 90 градусів відносно першого кінця затискача, пресується відгалужувальний провід. Виконання отвору з зовнішньої частини місця злому дозволяє просунути у нього магістральний провід, таким чином забезпечивши його безпосередній вихід із затискача. У випадку виконання відгалуження від порожнистих алюмінієвих проводів передбачається використовувати вкладиш, що вставляється в магістральний і відгалужувальний проводи і не дає їм зам'ятися. У випадку виконання відгалуження від системи на підстанціях зі змонтованою ошиновкою, передбачається у верхній частині овального корпуса, де пресується магістральний провід, зробити виріз, в який вставляється вкладиш, що дозволяє забезпечити більшу надійність затиску. У випадку відгалуження від магістральних мідних проводів затискач виготовляють із міді, у всіх інших випадках - з алюмінієвого сплаву. Для забезпечення виконання спусків з мідних, порожнистих алюмінієвих, алюмінієвих та сталеалюмінієвих проводів до високовольтних електричних апаратів з подальшим кріпленням з відповідними частинами апаратів передбачається розгорнути плоску контакту частину затискача відносно овального корпуса на 90 градусів, а на місці злому, як у п. 1, виконати отвір, що дає можливість проводу безперешкодно виходити із затискача. Використання овального корпуса дозволяє виконати пресування проводу, що збільшує надійність затиску, а виконання плоскої контактної частини, що покрита міддю для покращення струмопровідних властивостей, з двома або шістьма отворами, в яких закріпленні болти з шайбами та гайками, дозволяє безперешкодно виконати з'єднання з контактною частиною електричних апаратів. У випадку 1 UA 84313 U 5 10 15 20 25 30 35 40 45 50 55 60 виконання спуску до електричних апаратів від порожнистих алюмінієвих проводів передбачається використовувати вкладиш, як у п. 1, що вставляється в провід. У випадку виконання спуску від мідних проводів затискач виготовляють із міді, у всіх інших випадках - з алюмінієвого сплаву. Корисна модель затискач відгалужувальний пресований може бути виконаний у 4-х модифікаціях, що проілюстровані на кресленнях: фіг. 1, 2 - затискач відгалужувальний пресований типу ОМ для мідних проводів, фіг. 3, 4 - затискач відгалужувальний пресований типу ОА для алюмінієвих та сталеалюмінієвих проводів, фіг. 5, 8 - затискач відгалужувальний пресований типу ОАП для порожнистих алюмінієвих проводів, фіг. 9 - затискач відгалужувальний пресований типу РОА у двох виконаннях для алюмінієвих та сталеалюмінієвих проводів, що має вкладиш, фіг. 10, 11 - монтаж затискача на проводі. Технічні характеристики затискачів відгалужувальних пресованих наведені у табл. 1-4. Затискач відгалужувальний пресований типу ОМ та затискач відгалужувальний пресований типу ОА складаються з овального корпуса 1 у формі букви «Г» (фіг. 1, 3). В іншому варіанті вони складаються з овального корпуса 1, контактної частини 2, двох болтів 3, двох шайб 4 та чотирьох гайок 5 (по дві гайки на болт). Їх монтаж (фіг. 1) здійснюють наступним чином: спочатку, поверхню проводу та внутрішню поверхню затискача зачищають від бруду. На кінець відгалужувального проводу накладають бандаж, потім кінець проводу рівно відрізають (положення І на фіг. 10). Кінець відгалужувального проводу вставляють в корпус затискача до упору зі сторони риски II (положення II на фіг. 10). Корпус затискача з проводом, що іде в петлю, опресовується матрицею від риски II за напрямком стрілки до кінця корпуса затискача (положення III на фіг. 10). Далі магістральний провід, що йде в проліт, просувають через корпус затискача на необхідну довжину (положення IV на фіг. 10). Корпус затискача з магістральним проводом пресується матрицею від риски І за напрямком стрілки до кінця корпуса затискача (положення V на фіг. 10). Спресований затискач показаний на положенні VI на фіг. 10. Монтаж затискача відгалужувального пресованого типу ОМ та затискача відгалужувального пресованого типу ОА здійснюють наступним чином: магістральний провід, що йде в проліт, просувають через корпус 1 затискача на необхідну довжину та пресують відповідною матрицею. Далі, контактну частину 2 затискача розташовують відносно контактної частини електричного апарата таким чином, щоб отвори на контактній частині затискача і контактній частині електричного апарата співпали і через них протягують болти 3, на які одягають шайби 4 та на різьбову частину закручують гайки 5. Затискач відгалужувальний пресований типу ОАП складається з овального корпуса 1 у формі букви «Г» та двох вкладишів 6 (фіг. 5, 6). Монтаж затискача відгалужувального пресованого типу ОАП аналогічний монтажу затискача відгалужувального пресованого типу ОМ та затискача відгалужувального пресованого типу ОА за винятком того, що перед опресуванням порожнистих проводів (магістрального та відгалужувального) в корпусі 1, в них вставляють вкладиші 6, щоб унеможливити зам'яття проводів. Затискач відгалужувальний пресований типу ОАП складається з овального корпуса 1 у формі букви «Г», вкладиша 6, контактної частини 2, двох болтів 3, двох шайб 4 та двох гайок 5 (фіг. 7). Затискач відгалужувальний пресований типу ОАП складається з овального корпуса 1 у формі букви «Г», вкладиша 6, контактної частини 2, шести болтів 3, шести шайб 4 та шести гайок 5 (фіг. 8). Монтаж затискача відгалужувального пресованого типу ОАП аналогічний монтажу затискача відгалужувального пресованого типу ОМ та затискача відгалужувального пресованого типу ОА за винятком того, що перед опресуванням магістрального порожнистого проводу в корпусі, в нього вставляють вкладиш, щоб унеможливити його зам'яття. Затискач відгалужувальний пресований типу РОА складається з овального корпуса 1 Гподібної форми та вкладиша 6 (фіг. 9). Монтаж затискача відгалужувального пресованого типу РОА здійснюють наступним чином: спочатку поверхню проводу та внутрішню поверхню затискача зачищають від бруду. Потім, зачищений магістральний провід вкладають в корпус затискача і в утворений зазор між проводом і корпусом з торця вставляють вкладиш (положення I і II на фіг. 11). Далі необхідно провести опресування затискача на магістральному проводі на довжині І матрицею за напрямком стрілки від риски І до кінця затискача (положення III на фіг. 11). Потім необхідно накласти бандаж Б на кінець відгалужувального проводу та відторцювати кінець проводу. Зачищений відгалужувальний провід необхідно вставити в корпус затискача до упору та 2 UA 84313 U опресувати затиск на довжині II матрицею за напрямком стрілки від риски ІІ до кінця затиску (положення IV та V на фіг. 11). Таблиця 1 Технічні характеристики затискача відгалужувального пресованого типу ОМ Марка Виконання затискача ОМ-35-1 ОМ-50-1 ОМ-70-1 ОМ-95-1 ОМ-120-1 ОМ-150-1 ОМ-240-1 ОМ-300-1 ОМ-35-2 ОМ-50-2 ОМ-70-2 ОМ-120-2 OM-185-2 ОМ-240-2 ОМ-300-2 ОМ-400-2 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 Марка проводу по ГОСТ 839-80 М35 М50 М70 М95 М120 М150 М240 М300 М35 М50 М70 М120 М185 М240 М300 М400 Розміри, мм Матриця Маса, опресування кг d D В L1 L 10 11 12 14 16 18 22 24 10 11 12 16 20 22 24 28 16 18 20 23 26 28 34 36 16 18 20 26 30 34 36 42 13 15 17 19 21 23 29 31 13 15 17 21 26 29 31 36 60 60 70 70 80 80 100 100 60 60 70 80 90 100 100 120 101 103 115 118 131 133 164 166 101 103 115 131 150 164 166 202 А-13 С-15 С-17 С-19 С-21 С-23 С-29 С-31,5 А-13 С-15 С-17 С-21 С-23 С-29 С-31,5 А-36 0,168 0,225 0,321 0,420 0,573 0,638 1,184 1,275 0,38 0,45 0,54 0,80 0,98 1,32 1,54 2,31 Таблиця 2 Технічні характеристики затискача відгалужувального пресованого типу ОА Марка затиску ОА-10-1 ОА-16-1 ОА-25-1 ОА-35-1 ОА-50-1 ОА-70-1 ОА-95-1 ОА-120-1 ОА-150-1 ОА-185-1 ОА-240-1 ОА-300-1 ОА-400-1 ОА-600-1 ОА-50-2 ОА-70-2 ОА-95-2 ОА-120-2 OA-150-2 OA-185-2 OA-240-2 OA-300-2 OA-400-2 OA-600-2 Виконання 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 Діаметр проводів, мм 4,5 5,1-5,6 6,4-6,9 7,5-8,4 9,0-9,6 10,7-12,3 13,5-14,0 15,4-15,8 16,8-17,5 18,8-20,0 21,6-22,4 24,0-25,6 27,3-30,6 31,5-33,2 9,0-9,6 10,7-12,3 13,5-14,0 15,4-15,8 16,8-17,5 18,8-20,0 21,6-22,4 24,0-25,6 27,3-30,6 31,5-33,2 Розміри, мм d, мм min 5,0 5,8 7,75 8,8 10,8 12,35 14,8 16,3 17,8 20,3 23,3 26,5 30,7 34,0 10,8 12,35 14,8 16,3 17,8 20,3 23,3 26,5 30,7 34,0 max 5,25 6,5 8,0 9,5 11,5 13,5 15,5 17,0 18,5 22,2 24,0 27,5 31,7 35,0 11,5 13,5 15,5 17,0 18,5 22,2 24,0 27,5 31,7 35,0 D L1 10 12 14 16 18 20 22 25 28 32 36 47 52 58 18 20 22 25 28 32 36 47 52 58 L H 60 95 60 97 60 99 60 101 60 103 70 115 70 117 80 130 80 133 90 152 100 166 100 192 120 217 140 253 60 105 125 70 117 127 70 120 130 80 133 150 80 135 155 90 154 170 100 165 175 100 184,5 195 120 209 205 140 245 225 3 A 40 40 40 40 40 40 60 60 60 60 Матриця Маса, кг S опресування 6 7 8 9 11 11 11 13 13 15 МШ-2А-7,8 МШ-2А-9,5 МШ-2А-11,3 МШ-2А-13,0 МШ-2А-14,3 МШ-2А-16,5 МШ-2А-18,2 МШ-2А-20,8 МШ-23,4 МШ-26,0 МШ-30,3 А-40,5 А-45 А-51 С-17 С-19 С-21 С-23 A-26 A-28 C-31,5 A-40,5 A-45 A-51 0,022 0,036 0,046 0,060 0,068 0,086 0,096 0,176 0,186 0,256 0,394 0,840 1,206 1,520 0,346 0,393 0,401 0,458 0,501 0,581 0,711 1,262 1,540 2,584 UA 84313 U Таблиця 3 Технічні характеристики затискача відгалужувального пресованого типу ОАП Марка проводу Виконання по ГОСТ 839-80 ОАП-500-1 1 ПА500 ОАП-640-1 1 ПА640 ОАП-500-2 2 ПА500 ОАП-640-2 2 ПА640 Марка затиску Розміри, мм d 47 60 47 60 D В L L1 L2 65 58 478 281 310 80 - 650 392 452 65 58 478 260 350 80 - 610 390 410 I I1 I2 І3 350 450 175 205 175 225 95 120 140 200 47 60 95 100 65 80 Матриця Маса, опресукг вання А-59 МШ-70 МШ-70 МШ-70 5,31 11,45 5,08 10,57 Таблиця 4 Технічні характеристики затискача відгалужувального пресованого типу РОА Марка проводу Виконання по ГОСТ d 839-80 А240; АС185/24; РОЛ-185-1 2 20,5 АС185/29; АС185/43 А300; АС240/32; РОА-240-1 2 24 АС240/39; АС240/56; А400; АС300/39; АС300/48; РОА-300-1 1 27,0 АС300/66; АС330/30; АС330/43 А500; АС400/51; АС400/64; РОА-400-1 1 32,0 АС400/93; АС500/27; АС500/64 Марка зажима 5 Розміри, мм Матриця опресування Маса, кг D В I I1 А 34 27,5 180 90 27,5 МШ-28,6 0,338 36 200 100 34 МШ-29,4 0,518 47 39,5 280 100 39,5 МШ-39,8 1,196 52 44,0 280 120 44 МШ-43,3 1,546 Корисна модель дає можливість її використання для виконання спусків до електричних апаратів у вигляді відгалуження від мідних, порожнистих алюмінієвих, алюмінієвих та сталеалюмінієвих проводів повітряних ліній електропередач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Затискач відгалужувальний пресований, призначений для виконання відгалужень від проводів повітряних ліній електропередач, що містить корпус, який відрізняється тим, що корпус виконаний овальної форми з контактною частиною для затиску або Г-подібної форми, при цьому контактна частина для затиску виконана повернутою відносно овального корпусу на 90°, на зовнішній частині овального корпусу, в місці переходу його в контактну частину, виконаний отвір, а у корпусі Г-подібної форми отвір виконаний з зовнішньої частини місця злому. 2. Затискач за п. 1, який відрізняється тим, що контактна частина затискача виконана з можливістю кріплення за допомогою болтів, шайб та гайок у кількості від 2 до 6. 4 UA 84313 U 5 UA 84313 U 6 UA 84313 U 7 UA 84313 U 8 UA 84313 U 9 UA 84313 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
