Регулювальний клапан з профільованим ущільнювальним елементом

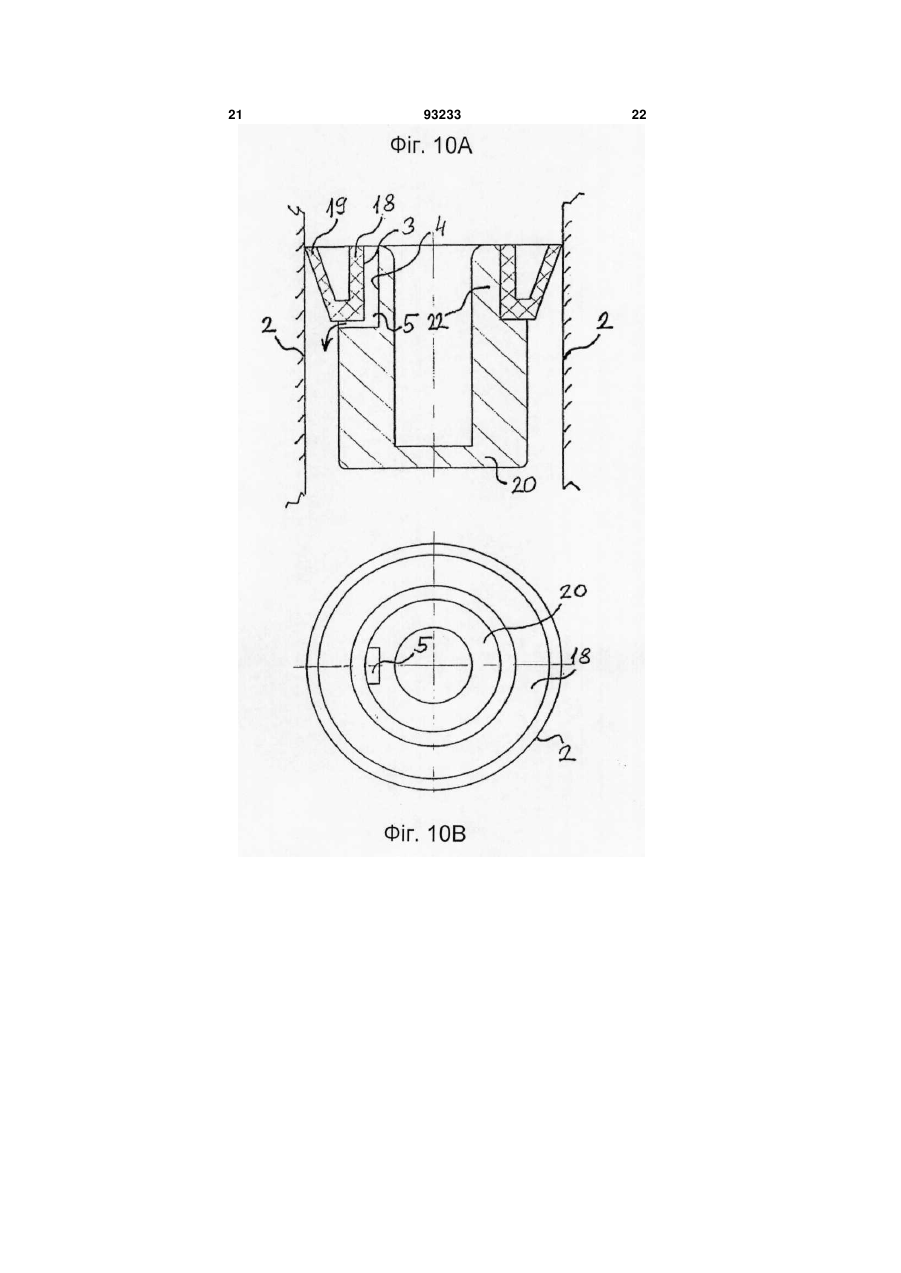

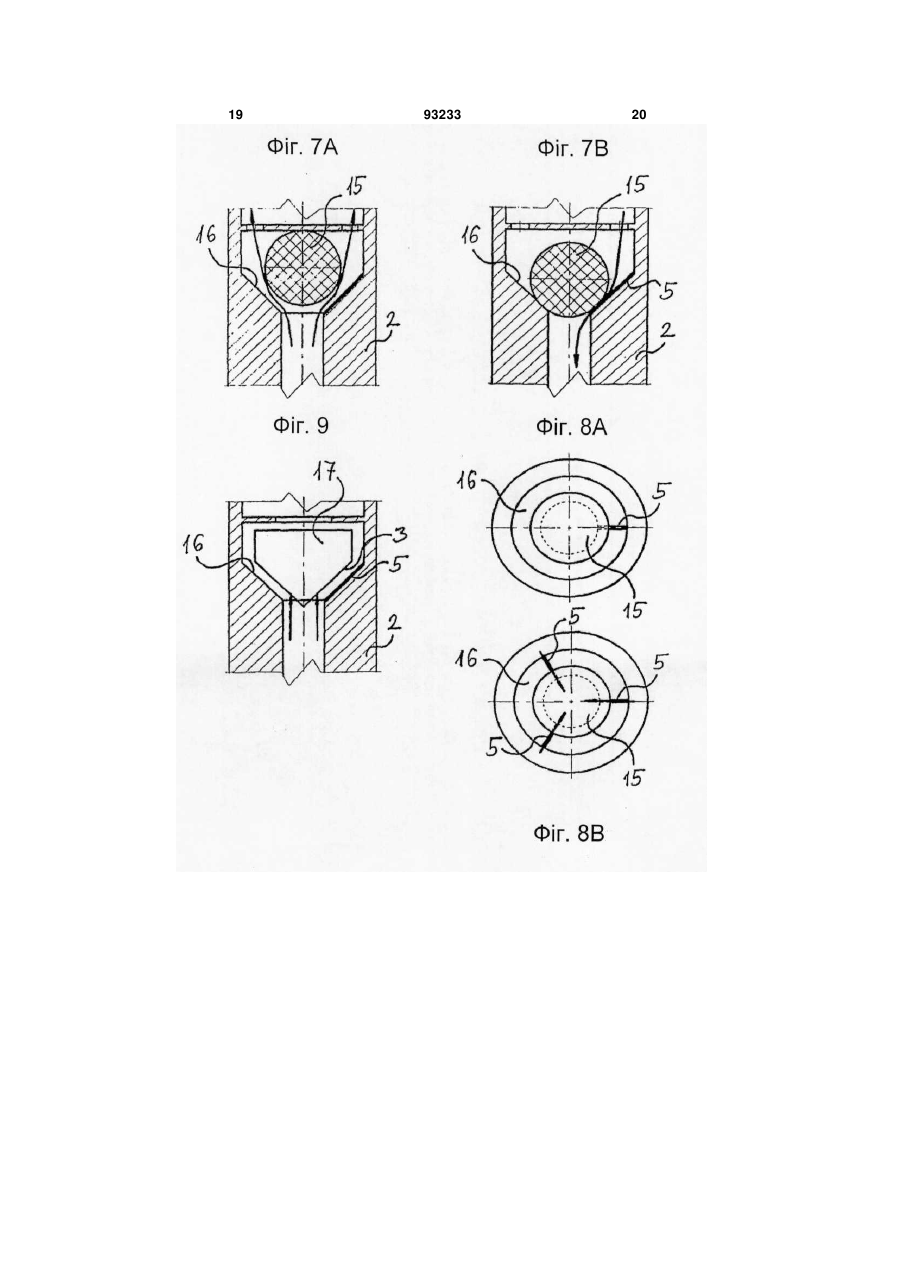

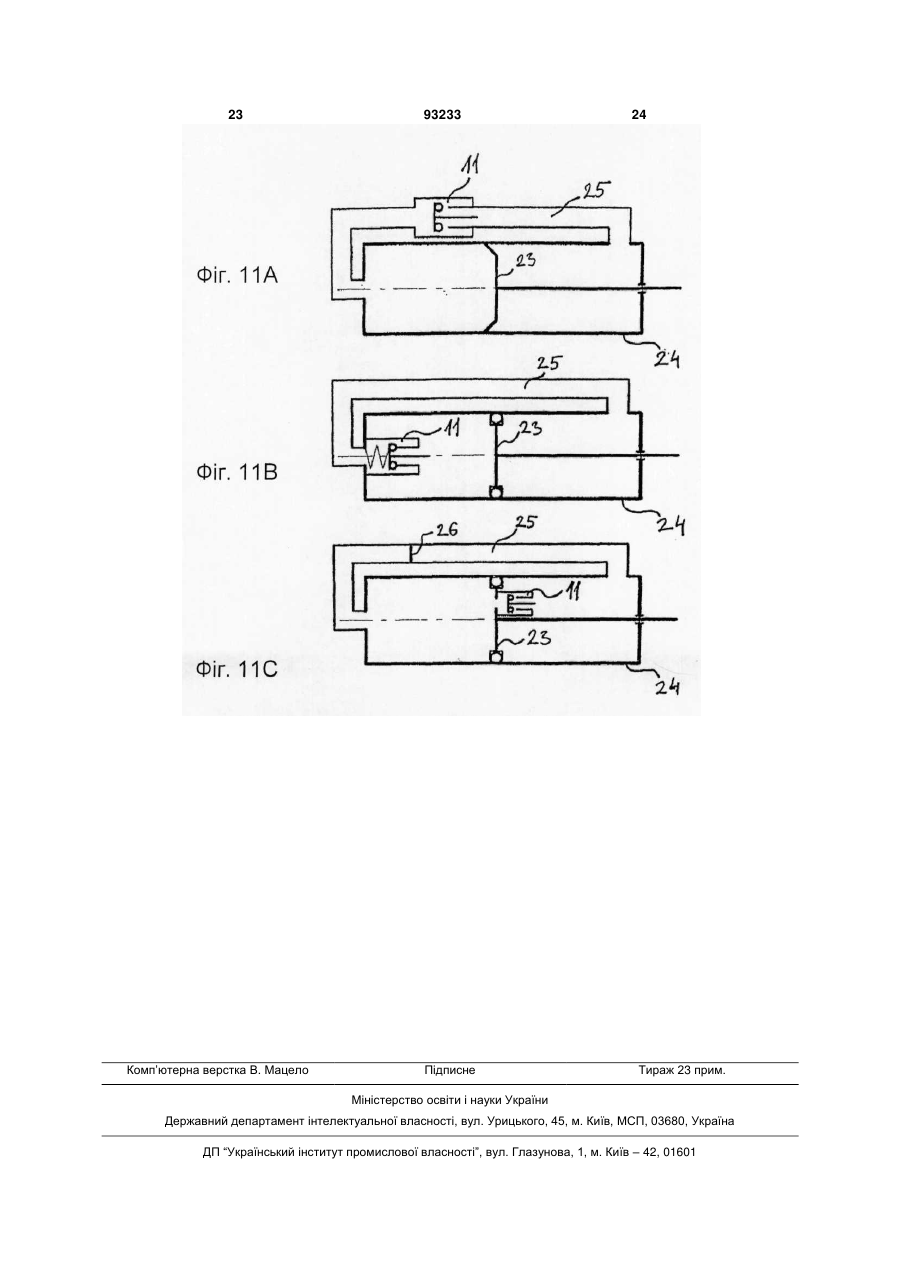

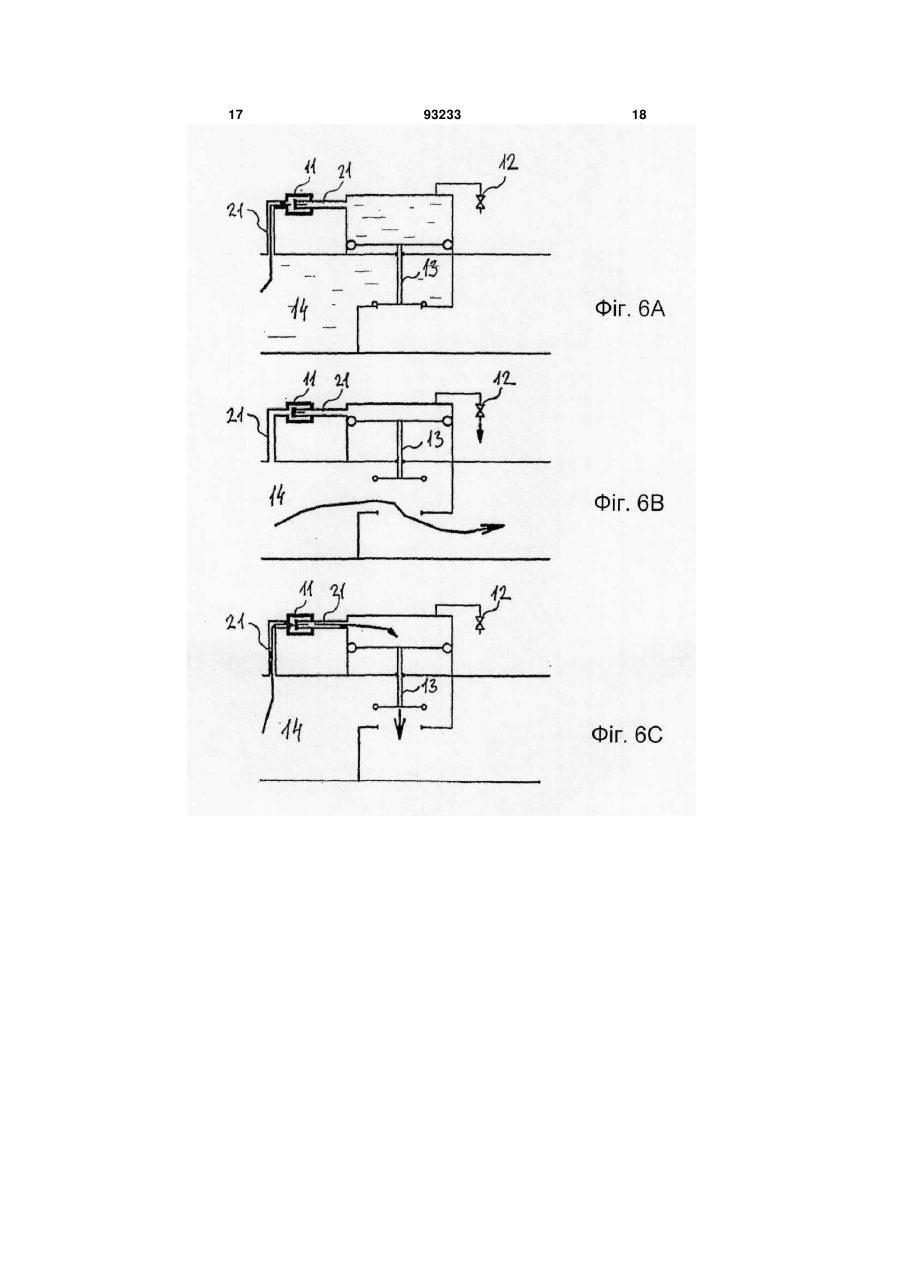

1. Регулювальний клапан з профільованим ущільнювальним елементом для створення двонапрямленого наскрізного потоку з асиметричною інтенсивністю у прохідному перерізі потоку, причому ущільнювальний елемент (1) має першу поверхню (3), яка може прилягати до другої поверхні (4), утвореної у корпусі клапана (2), при тому ущільнювальний елемент (1) має перше положення, у якому вищезгадані перша поверхня (3) та друга поверхня (4) прилягають одна до одної, та друге положення, у якому перша поверхня (3) та друга поверхня (4) віддалені одна від одної, який відрізняється тим, що принаймні одна з вищеназваних першої поверхні (3) ущільнювального елемента (1) та другої поверхні (4) у корпусі клапана (2) має виїмку (5), яка, коли ущільнювальний елемент (1) знаходиться у першому положенні, утворює перший поперечний переріз потоку між прилеглими першою та другою поверхнями (3, 4), причому перший переріз потоку менший за другий переріз потоку, утворений ущільнювальним елементом (1), коли він знаходиться у своєму другому положенні, та одна з першої (3) та другої (4) поверхонь є твердою поверхнею, виготовленою з металу або пластмаси, або керамічного матеріалу, а інша виготовлена з пластмаси або гуми або іншого еластичного матеріалу, де стиснутий еластичний матеріал звужує вищезгадану виїмку (5) через різницю тиску на двох сторонах ущільнювального елемента (1) у його першому положенні. 2 (19) 1 3 Цей винахід стосується пристрою, що складається з першої та другої поверхонь для закривання, пристосованих для використання у регулювальних клапанах, а також регулювальних клапанів цього типу. Зокрема, винахід належить до регулювального клапану з профільованим ущільнювальним елементом для створення двонапрямленого безперервного потоку з асиметричною інтенсивністю, можливою у перерізі потоку, де ущільнювальний елемент має першу поверхню, яка може прилягати до другої поверхні, утвореної у корпусі клапана. Природно, що швидкість цього асиметричного потоку при використанні, наприклад, у системі поршнів, здатна регулювати рух та швидкість руху компонентів, з'єднаних з поршнем, напр., закриваючих елементів, демпферів, амортизаторів. Відомі рішення, пристосовані для регулювання потоку рідких речовин за допомогою пар прилеглих поверхонь, які, з одного боку, оберігають переріз потоку від засмічування брудом, що присутній у речовині, що протікає, а з іншого боку забезпечують регулювання та подачу потоку рідкої або газоподібної речовини у відповідності до заданого часу або іншого регулювання у часі. У патенті США US 7,175,154 (на основі угорської заявки на патент Р0104144) розкривається рішення для такої подачі. Рішення для подібного застосування пропонується у патенті США US 7,175,154, у якому для ущільнення поршня використовується пара прилеглих поверхонь, виготовлених з твердого та еластичного матеріалів. Автором вищезгаданих винаходів є автор даного винаходу. Згідно з другим рішенням, про яке йде мова вище, одна поверхня з пари поверхонь виготовлена з еластичного матеріалу, інша - з твердого. Щонайменше одна з поверхонь має, напр., канавки, пази, прорізи, виїмки, гравіювання, шорсткість, або їх поєднання для забезпечення безперервного потоку, за допомогою якого може бути вирішена проблема механізму керування згідно з патентом США US 7,175,154. Однак це рішення має недолік, оскільки пара прилягаючих поверхонь з еластичного та твердого матеріалів призначена головним чином для використання у поршнях, та, як така, вимагає надмірно складної конструкції. Тому необхідне рішення, у якому двонапрямлений безперервний потік можна було б регулювати без поршня. Це потрібно, наприклад, у випадку установок, призначених для розв'язання проблем регулювання у часі та подачі. Відповідно до цього, для закривання використовуються перша та друга поверхні, що прилягають одна до одної, де щонайменше одна з поверхонь має нерівність, яка, коли поверхні лежать одна на одній у першому положенні, забезпечує на декілька порядків менший за об' ємом, але чітко виражений безперервний потік речовини у порівнянні з відкритим другим положенням, коли поверхні не прилягають одна до одної. Стало зрозуміло, що конструкції такого типу можуть бути реалізовані за допомогою профільованого ущільнювального елементу, рух якого обмежений. 93233 4 З цією метою, регулювальний клапан це засіб регулювання, що уможливлює двонапрямлене асиметричне протікання рідин, має відповідний профільований ущільнювальний елемент та з'єднується з входом та виходом перерізу потоку, який необхідно регулювати. Речовина, що протікає через переріз потоку є рідкою або газоподібною. Профільований ущільнювальний елемент розташований у замкнутому просторі, де його рух обмежений. Цей замкнутий простір може мати форму різних геометричних тіл, напр., він може бути циліндричної, конічної, або іншої форми. Профільований ущільнювальний елемент може рухатися між першим та другим положеннями у межах цього простору. У своєму першому положенні ущільнювальний елемент прилягає до поверхні, утвореної у корпусі клапана. Далі у цьому тексті ця поверхня називається другою поверхнею. Ці перша та друга поверхні є майже плоскими, чи, щонайменше, гладкими поверхнями. Далі, на щонайменше одну з поверхонь наносяться одне або декілька нерівностей, які утворюють нікчемно малий переріз потоку навіть у першому положенні. Далі це називається першим поперечним перерізом потоку. Нерівністю у цьому контексті може бути, напр., канавка, паз, проріз, виїмка, гравіювання, шорсткість, або їх поєднання, як уже згадувалося раніше. Вона утворюється у плоскій або гладкій поверхні, однак можливо, що перший поперечний переріз потоку утворюється поверхнею, що була нерівною або шорсткою з самого початку. Коли профільований ущільнювальний елемент, під дією сил, що впливають на нього, (напр., різниця тисків) переміщується зі свого першого положення, він попадає у друге положення, визначене обмеженим простором. У цьому другому положенні шлях потоку (що раніше мав першу площу поперечного перерізу) стає вільним, тобто площа поперечного перерізу збільшується до величини, що відповідає другому поперечному перерізу потоку, який уможливлює його вільне протікання. Площа другого поперечного перерізу потоку у багато разів, бажано на порядки, більша за площу першого поперечного перерізу потоку. Останній має перевагу у випадку, коли дуже різні періоди або кількості речовини мають бути відміряні протягом робочого циклу, наприклад, у випадку, амортизаторів, регуляторів руху та швидкості, керування відкриванням та закриванням дверей, демпфуючих пристроїв, водяних бачків для туалетів, кнопкових вентилів, інших пристроїв для подачі рідини та регулювальних клапанів. У випадку клапана подачі рідини, робочий цикл означає відмірювання однієї порції рідини, тоді як у випадку амортизаторів, керування дверима та їм подібних робочий цикл означає процес до першого повернення у початкове положення. У відомих рішеннях, де трубопроводи невеликого діаметру для пропускання потоку речовини являють собою вузькі розсвердлені отвори, особливо якщо потік речовини у такому розсвердленому отворі є ненаправленим, труби неминуче заби 5 93233 6 ваються твердими частками бруду, що обов'язково ні зовнішніми засобами (напр., пружина), сила якої присутні. Далі, якщо має місце засмічення, очидодається до сили, що є результуючою тиску та щення вузьких отворів є дуже ускладненим. Тому поверхні. Вона може приводитися в дію ручним виникає необхідність здатності до самоочищення або механічним способом, за допомогою зовнішта/або простого технічного обслуговування. нього елемента, яким може бути, наприклад, кнопНа відміну від відомих рішень, пропонується ка або механічний діючий елемент, наприклад, трубопроводи невеликого діаметру утворювати з стрижень, у випадку клапанів подачі. двох щільно пригнаних половин таким чином, що Профільований ущільнювальний елемент моці половини розходяться під час кожного робочого же мати, напр., просту плоску форму, та бути вициклу, тобто ущільнювальний елемент, що утвоготовленим з еластичного матеріалу, наприклад, рює одну з половин, займає обидва свої положенгуми чи пластмаси, або навіть з твердого матеріаня, перше та друге. Відкрите друге положення залу, наприклад, кераміки. Матеріалом другої повербезпечує широкий потік протягом циклу. Він може хні, утвореної у корпусі клапану, може бути метал, замінюватися, якщо пропонований регулювальний кераміка, пластик, або інший матеріал. Пропоноклапан містить додатковий клапан односторонньої вана нерівність утворюється щонайменше у одній дії, розміщений паралельно до першого поперечз цих поверхонь. Нерівність може бути утворена у ного перерізу потоку, утвореного ущільнювальним другій поверхні у корпусі клапана або у поверхні елементом. Тоді під час робочих циклів регулювапрофільованого ущільнювального елемента, спольного клапану, в залежності від напрямку потоку, лученого з другою поверхнею, тобто, у першій позабезпечується або майже зовсім закрите половерхні. Нерівність може мати форму канавки, паза, ження, або третій поперечний переріз потоку, припрорізу, виїмки, гравіювання, нерівної структурочому площа третього поперечного перерізу потоку ваної поверхні тощо. Головним є те, що має бути на декілька порядків більша за площу першого забезпечений відповідний регульований поперечпоперечного перерізу потоку. У цьому випадку ний переріз потоку. Природно, нерівності можуть ущільнювальний елемент займає тільки своє пербути утворені також у профільованому ущільнюше положення для утворення першого поперечновальному елементі. Якщо нерівності є на обох пого перерізу потоку, половини, що утворюють межу верхнях, то поперечний переріз потоку може регувузького трубопроводу, не розходяться, і, таким люватися, наприклад, в залежності від швидкості чином, потік не може змити засмічення, що може потоку. Наприклад, поперечні нерівності при більш там накопичитися. Потім одну з половин, що називисокій швидкості спричиняють турбулентність або вається ущільнювальним елементом, можна встакруговорот. Це, зрештою, означає, що наявний новити у її друге положення за допомогою засобів об'єм потоку, що пропускається, є нелінійноабо обладнання для технічного обслуговування. пропорціональним різниці тиску між двома стороЦе може бути механічна пружина, яка при натиснами. Також профільований ущільнювальний елеканні відокремлює ущільнювальний елемент від мент може мати форму диска або навіть призми, іншої половини, що утворює другу поверхню, та розташованих у просторі, що забезпечує його зсув після відпускання пружини ущільнювальний елена попередньо визначену відстань. Напрямки руху мент повертається у своє закрите перше полопотоків, утворюваних навколо ущільнювального ження. елемента, який знаходиться у своєму другому поЯкщо ущільнювальний елемент виготовлений ложенні, уможливлюють майже вільне проходженз еластичного матеріалу, то перший поперечний ня потоку. переріз потоку може змінюватися зовнішніми умоКрім того профільований ущільнювальний вами тиску (з двох сторін). Це через те, що еласелемент може мати також сферичну форму. Батичний ущільнювальний елемент втискається у жано, щоб у цьому випадку перша прилегла повеприлеглу тверду поверхню пропорційно до різниці рхня мала форму лійки (конуса), у яку входить тиску між двома сторонами еластичного ущільнюдруга прилегла поверхня сферичного ущільнювавального елемента. Отже, еластичний ущільнювального елемента, забезпечуючи його централізольний елемент може бути відповідним чином приване положення та симетричний переріз потоку, стосований для конкретних видів регулювання. З коли ущільнювальний елемент сферичної форми цією метою нерівності поверхні повинні мати відпереміщується у друге положення. У іншому варіповідний розмір та форму. Нерівності можуть анті ущільнювальний елемент сферичної форми утворюватися у еластичному матеріалі ущільнюкулі може бути замінений елементом конічної фовального елемента, тобто у першій поверхні, рми. та/або у твердій другій поверхні. Вищезгаданий регулювальний клапан, що має Слід відзначити, що на силу, яка діє на ущільприлеглі поверхні, може також бути розташований нювальний елемент, впливає не тільки різниця за межами шляху основного потоку або на відстані тисків між двома його сторонами, але можуть від елементів, що регулюють потік речовини. Сповпливати і інші фактори. Якщо впускний та випусклучення між регулювальним клапаном та елеменний отвори закриті ущільнювальним елементом, тами, що регулюють потік, може бути забезпечене тиск у них може бути різним. Для визначення реза допомогою труб, діаметр яких набагато менший зультуючого вектору сили, що діє на ущільнюваза ширину основного потоку, тобто, регулювальльний елемент, тиск на даних сторонах треба поний клапан може бути встановлений як паралельмножити на розмір сполучених поверхонь на гілка, сполучена з точками з'єднання елементів, ущільнювального елемента. що регулюють основний потік. Таким чином функКрім того, ущільнювальний елемент або мехація регулювання може бути відокремлена від оснічно вбудований компонент можуть бути оснаще 7 93233 8 новної функції, що забезпечує ефективний переріз вання демпфування, де використовуються рідкі та потоку. газоподібні речовини. Регулювальний клапан, що забезпечує прохоОднакові елементи на фігурах позначені однадження двонапрямленого асиметричного потоку ковими номерами позицій. згідно з винаходом, може бути розташований у На Фіг.1 ущільнювальний елемент 1 розташоосновному потоці як його менший змінний елеваний у корпусі клапана 2 таким чином, що він мент, наприклад, він може бути розміщений у може рухатися між другою поверхнею 4, утвореотворі відносно більшого поршня (мембрани, заною у корпусі клапана, та обмежувачем 6. Якщо криваючого елемента). У цьому випадку замість він встановлений геометрично правильно, ущільцілого поршня (мембрани, закриваючого елеменнювальний елемент 1 не може відхилитися у утвота) може бути замінений малий регулювальний реному таким чином обмеженому просторі. Перша клапан. Це рішення має переваги при застосуванповерхня 3 ущільнювального елемента 1 контакні, наприклад, у амортизаторах, промислових клатує з другою поверхнею 4 корпуса клапана 2, як панах. показано на Фіг. 1В та 1С. Тоді нерівності 5, різні Необхідно зазначити, що регулювальні клапаформи яких показані на Фіг. 1А, 1В та 1С, забезпени такого типу, незалежно від їх розташування, чують проходження потоку у заданому об'ємі між завжди можуть займати два різні положення, одне дотичними першою поверхнею 3 та другою поверз яких забезпечує істотно менший поперечний пехнею 4. реріз потоку, ніж інше. У той же час, напрямки поНа Фіг. 2А можна бачити аналогічний ущільтоку також різні. Результатом цього є те, що коли нювальний елемент 1, у якому нерівність 5 утвоприлеглі поверхні розходяться під час робочого рена у першій поверхні 3. У цьому випадку елециклу або технічного обслуговування, забрудненмент 1 виготовлений з еластичного матеріалу. ня, яке може накопичитися у положенні меншого Нерівність 5 має вигляд радіальної або майже поперечного перерізу, видаляється у другому порадіальної наскрізної виїмки. Через різницю тисків ложенні, зокрема, коли напрямок потоку змінюєтьміж двома сторонами ущільнювального елементу ся. Таким чином клапан самостійно очищується. 1 ця виїмка може стискатися, тобто звужуватися. Далі будуть більш детально описані приклади На Фіг. 2А, 2В та 2С підвищені тиски P1, P2 та Р3 здійснення винаходу з посиланням на малюнки, прикладаються згори по черзі, таким чином попещо додаються, на яких: речні перерізи А21, А22, А23, утворені нерівністю 5 На Фіг. 1А-С показані поперечні розрізи мож(у даному випадку виїмкою) відповідно звужуютьливих варіантів регулювального клапана, з різнися. ми нерівностями згідно з винаходом; На Фіг. 3А зображений ущільнювальний елеНа Фіг. 2А-С показані поперечні розрізи інших мент 1 у формі пластини, який може рухатися до можливих варіантів реалізації пропонованого редеякої міри у просторі, обмеженому обмежувачем гулювального клапана, що має еластичну нерів6. Завдяки цьому переміщенню є можливим майже ність, яке зменшується під дією тиску; безперешкодне проходження потоку, коли ущільНа Фіг. 3A-D показані поперечні розрізи інших нювальний елемент 1 знаходиться у своєму верхможливих ньому положенні. Коли ущільнювальний елемент 1 варіантів реалізації пропонованого регулювазнаходиться у своєму нижньому положенні, він льного клапана; прилягає до кільцевидної опорної поверхні, утвоФіг. 4А-В являють собою поперечні розрізи реної у внутрішньому фланцеві корпусу клапана 2 пропонованого регулювального клапана, що має та таку, що має нерівність 8. Нерівність 8 відрізняТ-подібний регулювальний затвор, та зображення ється від вищезгаданих нерівностей 5 тим, що двох його положень; проріз під крутим нахилом утворюється у дугопоФіг. 5А-С являють собою поперечні розрізи дібній виїмці. Еластичний ущільнювальний елепропонованого регулювального клапана, що має мент 1 може частково або повністю заповнювати ще один Т-подібний регулювальний затвор, та поперечний перетин дугоподібної виїмки, коли зображення трьох його положень; тиск Р2 або РЗ прикладається згори, але не може На Фіг. 6А-С показаний пристрій для регулюзаповнити проріз під крутим нахилом. Природно, вання подачі рідини, у якому регулювальний клапорожнини, які можна або не можна заповнити, пан розташований за межами основного потоку, можуть бути утворені окремо одна від одної. Тапричому показані три етапи роботи; ким чином, поперечні перерізи А21, А22, А23 посНа Фіг. 7А-В показаний поперечний регулюватійно зменшуються, однак, найменший поперечний льного клапана зі сферичним ущільнювальним перетин більший за нуль. Це зображено на Фіг. 3В, елементом у двох його положеннях; 3С та 3D. На Фіг. 8А-В показана горизонтальна проекція На Фіг. 4А та 4В показані два положення частпристрою Фігури 7, з нанесеними на ньому відпоково керованого регулювального затвору з Твідно одним та трьома окремими нерівностями; подібним поперечним перетином, що містить кільФіг. 9 являє собою поперечний переріз регуцевий ущільнювальний елемент 1, бажано ущільлювального клапана Фігури 7, ущільнювальний нювальне кільце, встановлене у відповідності до елемент якого має конічну форму; його верхньої частини. У внутрішній стінці регулюНа Фіг. 10А-В зображений поперечний переріз вального затвору 9 утворені нерівності як на його та горизонтальна проекція ще одного варіанту головній, так і на звуженій частин. Ця нерівність 5 механізму регулювального клапана; а Фігури 11Азабезпечує проходження попередньо визначеного С являють собою схематичні зображення трьох потоку S4A під ущільнювальним елементом 1. Корізних варіантів здійснення пристрою для регулюли пристрій знаходиться у закритому стані (Фіг. 4А) 9 93233 10 , тільки потік S4A може проходити між корпусом гою регулювального клапана 12, здвоєний порклапана 2 та ущільнювальним елементом 1. На шень 13 займає положення, показане на Фіг. 6В, Фіг. 4В регулювальний затвор 9 відсувається від та простір знову повільно заповнюється з основноущільнювального елемента 1 під дією сили F, приго потоку 14 через регулювальний клапан 11, який кладеної зовні, напр., за допомогою кнопки, стривизначає швидкість потоку. Коли менший клапан жня для технічного обслуговування, тощо, та зазакривається, основний потік блокується. Рух лишається нерухомим відносно корпусу клапана 2 здвоєного поршня 13, що наближається до цього через проходження потоку S4B. У цьому стані застану, показаний на Фіг. 6С. смічення, що накопичилося у нерівності 5 може Майже однакові пристрої можуть бути викорибути видалене потоком речовини, що проходить, стані для амортизаторів та пристроїв для керувантобто забезпечується самоочищення. ня відкриванням та закриванням дверей. У цих Варіант винаходу, представлений на Фіг. 5А, випадках функціонування регулювального клапану аналогічний зображеному на Фіг. 4А, але нерівтакож може бути відокремлене від основного потоність 5 утворюється у кільцевидній звуженій часку. Приклади цього будуть показані пізніше з поситині корпусу клапана 2, а не у бічній стінці регулюланням на Фіг. 11А-С. вального затвору 9. Таким чином забезпечується На Фіг. 7А можна бачити регулювальний клаобмежене проходження потоку S5A. Ущільнювапан, ущільнювальний елемент 15 якого має сфельний елемент 1 кріпиться до регулювального ричну форму. Його зовнішня поверхня виконує затвору 9 у такий спосіб, що є нерухомим. Таким функції першої поверхні. її відповідною частиною є чином, коли сила F прикладається зовні (за допочастина корпусу клапана 2 у формі лійки (конуса), могою кнопки, стрижня для технічного обслуговущо функціонує як друга поверхня та має нерівність вання, тощо), ущільнювальний елемент 1 зсува5. У цьому випадку утворення нерівності 5 у повеється від нерівності 5, забезпечуючи проходження рхні кулі невиправдане, оскільки куля може відвебільш широкого потоку S5B, що уможливлює безрнутися. Однак для забезпечення необхідного перешкодне видалення накопиченого засмічення поперечного перерізу потоку у його закритому по(Фіг. 5В) . На Фіг. 5С рух регулювального затвору 9 ложенні можливе утворення однорідної шорсткувідбувається під дією тиску Р, зумовленого звороватої поверхні. У стані, показаному на Фіг. 7А, потним напрямком потоку. Стрілка з двома кінцями тік майже вільний, тоді як на Фіг. 7В можна бачити вказує на те, що потік S5C, який проходить, ширстан обмеженого потоку. Природно, що можливі ший за будь-який з попередніх, та засмічення буде також інші форми, крім форми лійки (конуса). напевно видалене. На Фіг. 8А зображений вид згори сферичного Необхідно відзначити, що регулювальний заущільнювального елемента 15 та другої поверхні твор 9 може рухатися під дією гравітаційної сили, 16, у якій утворене радіальну нерівність 5. Якщо що замінює силу F на Фіг. 4 та 5. У цьому випадку декілька, напр., три нерівності 5 утворені на однаконструкція влаштована під нахилом, у результаті ковій відстані одне від одного, об'єм протікання чого регулювальний затвор 9, маючи більшу питопотоку у закритому, тобто, другому положенні, му вагу, ніж рідина, що міститься у проміжку, вільможе бути збільшений. Це можна бачити на Фіг. ному від потоку, може рухатися вниз. Вибравши 8В. ефективну питому вагу регулювального затвору 9 На Фіг. 9 можна бачити ущільнювальний елета напрямок встановлення, можна домогтися самент 17 конічної форми. Інші компоненти аналогіморегулювання на основі гравітаційної або підйочні описаним з посиланням на Фіг. 7А та 7В. мної сили, тобто ущільнювальний елемент 1 зміНа Фіг. 10А зображений пристрій, аналогічний нюватиме своє положення з першого на друге під показаному на Фіг. 4, але у ньому перша та друга дією цих сил. поверхні не роз'єднуються під час робочого циклу Як уже відзначалося раніше, у окремих випадрегулювального клапана. У цьому випадку можликах функціонування регулювального клапана може вість самоочищення, що є головною перевагою бути відокремлене від основного потоку. Приклад, цього винаходу, не забезпечується. Однак, цей наведений на Фіг. 6А, 6В та 6С, що ілюструє три пристрій складається з двох частин таким чином, етапи роботи, зокрема, закритий, відкритий та нащо першу та другу поверхні можна роз'єднати під піввідкритий (перед повторним закриттям) стани. У час технічного обслуговування навіть без розбицьому пристрої здвоєний поршень 13 розташоварання пристрою. Концентричний ущільнювальний ний у основному потоці 14. Спільний шток здвоєелемент 18 прикріплений у звуженій частині 22 ного поршня 13, оснащений ущільнювальним кількорпусу клапана 20. Ущільнювальний елемент 18 цем, може рухатися так, що менший поршень має конусоподібний гнучкий фланець 19. закриває або відкриває основний потік 14. Більший Цей гнучкий фланець 19 щільно притиснутий поршень, який рухається разом з меншим, змінює до корпусу клапана 20, коли тиск у верхньому відоб'єм закритого простору. Цей закритий простір сіку вищий, ніж у нижньому. Навпаки, коли тиск повністю заповнений речовиною, у даному випадвищий знизу, гнучкий фланець 19 згинається всеку рідиною. При відкриванні регулювального кларедину, до центральної точки корпусу клапана 20, пана 12 рідина випускається з камери. Повторне уможливлюючи у такий спосіб проходження потоку заповнення відбувається за допомогою запропоречовини. Друга поверхня 4 утворюється на звунованого регулювального клапана 11, з'єднаного з женій частині корпусу клапана 20, у той час, коли основним потоком 14 трубками 21. У цьому випадвнутрішня нижня поверхня ущільнювального елеку асиметричний двонапрямлений потік утворюмента 18 виконує функцію першої поверхні 3. Неється регулювальним клапаном 11. Наприклад, рівність 5, що уможливлює спадний потік речовиякщо закритий простір спустошується за допомони, утворюється у одній з цих поверхонь, бажано 11 93233 12 на звуженій частині 22 корпусу клапана 20. Фіг. ташований на зворотному шляху 25. На Фіг. 11В 10В показує той же пристрій згори. Під час технічрегулювальний клапан розташований у одній із ного обслуговування, рухаючи корпус клапана 20 у кінцевих частин циліндру 24. І, нарешті, у варіанті, осьовому напрямку так, як це показано на Фіг. 4, зображеному на Фіг. 11С, відносно малий регулюможна встановити ущільнювальний елемент 18 у вальний клапан 11 встановлений у головному порізні положення уздовж звуженої частини 22. У ршні 23, у випадку чого зворотний шлях 25 має такий спосіб виконується чищення. бути заблокований закриваючим елементом 26. Варіанти, показані на Фіг. 11A-C, можуть бути Оскільки зворотний шлях 25 тут не використовувикористані для амортизаторів, пристроїв керується, закриваючий елемент 26 можна вилучити. вання закриванням та відкриванням дверей та Система здатна самостійно очищуватися зааналогічних пристроїв. Головний поршень 23 рувдяки різниці питомої ваги компонентів (наприхається у циліндрі 24, заповненому газоподібною клад, кулі 15 та речовини, що протікає, напр., воабо рідкою речовиною, яка може проходити звороди), або її також можна зробити самоочищуваною тним шляхом 25 між відсіками, прилеглими до пешляхом правильного встановлення, після компенреднього та заднього кінців поршня 23. Швидкості, сації різниці тиску між двома сторонами. з якими поршень 23 рухається у двох напрямках, Пропонований регулювальний клапан простий, повинні значно відрізнятися одна від одної. На Фіг. надійний, та може бути використаний для декіль11А пропонований регулювальний клапан 11 розкох призначень. 13 93233 14 15 93233 16 17 93233 18 19 93233 20 21 93233 22 23 Комп’ютерна верстка В. Мацело 93233 Підписне 24 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
