Пристрій для обробки білизни (варіанти)

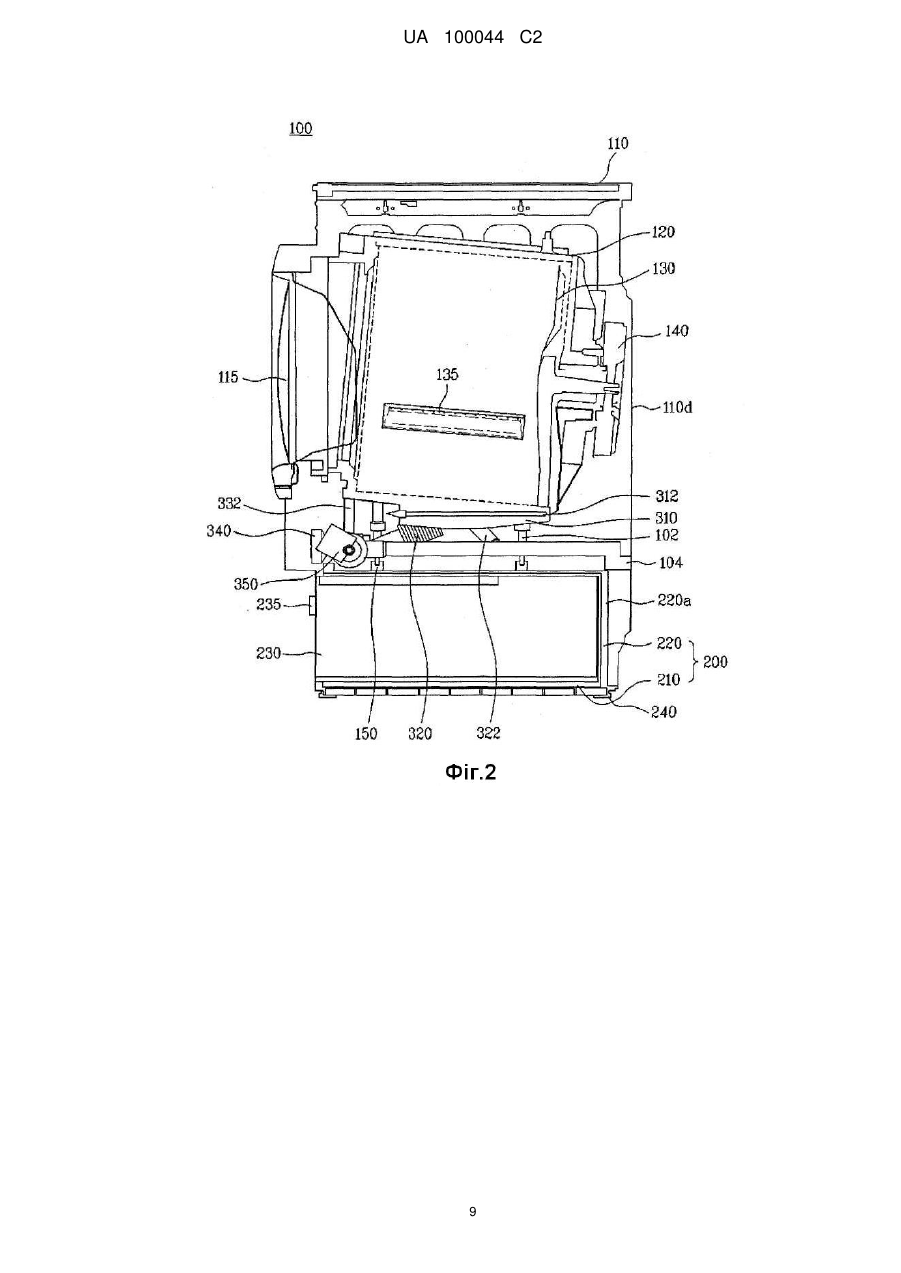

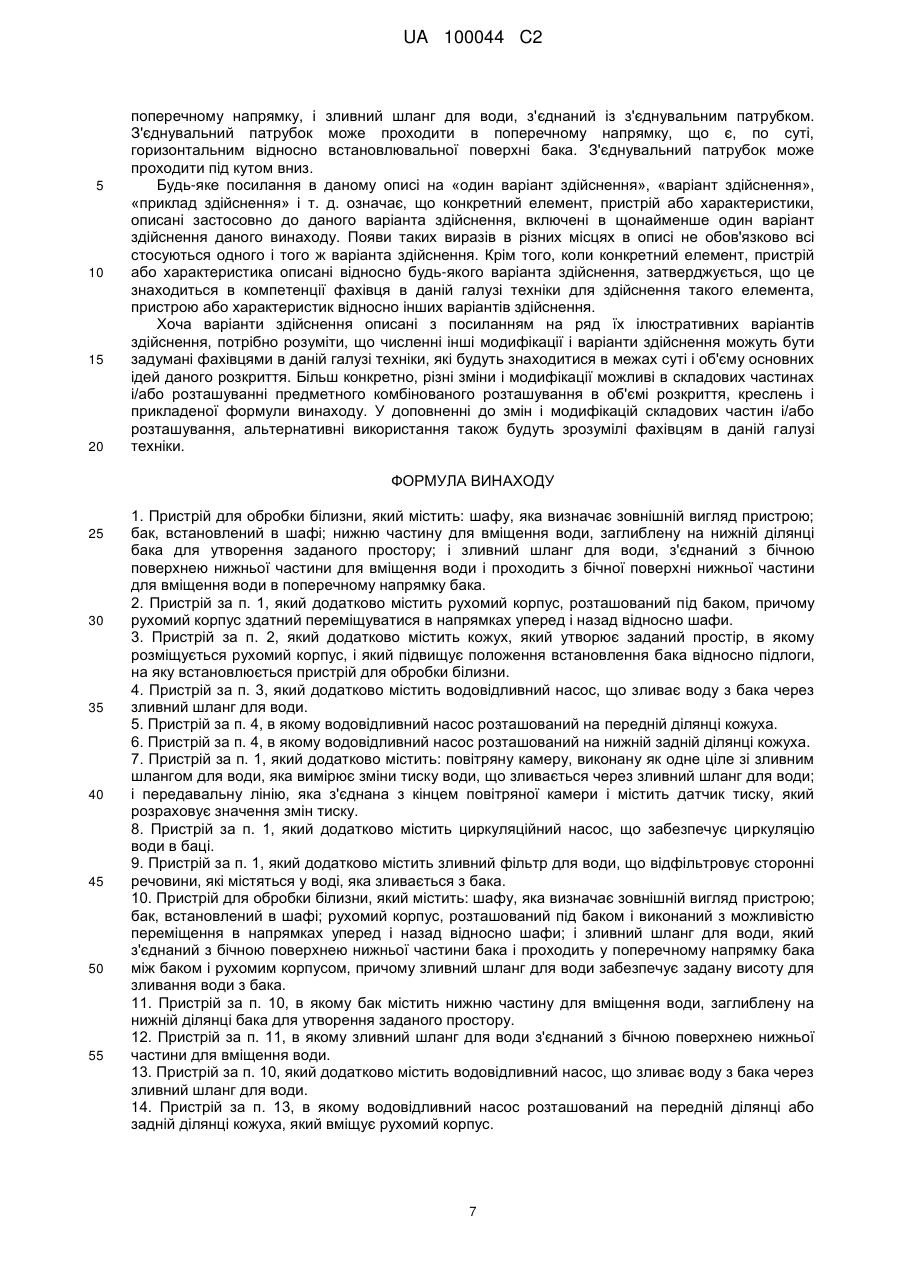

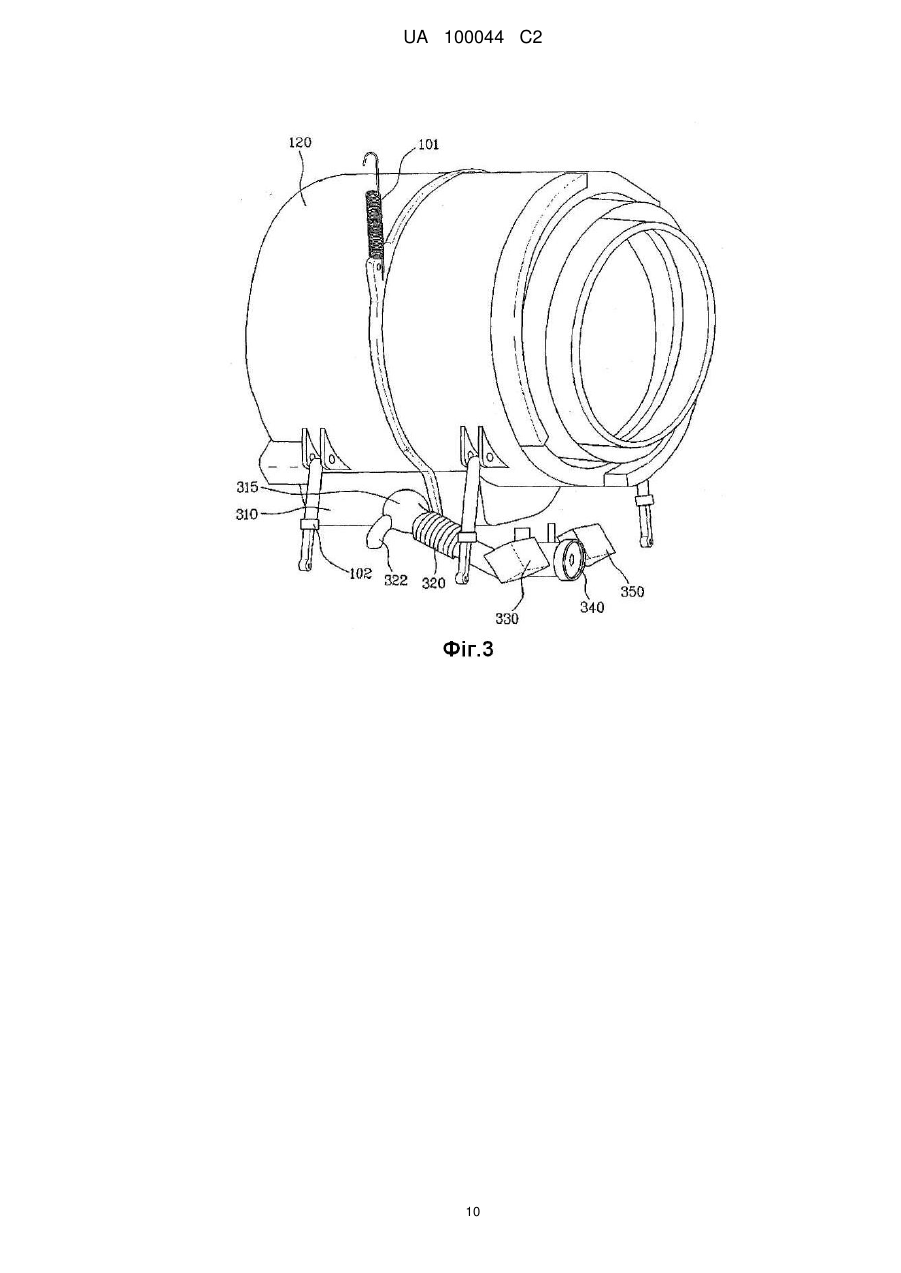

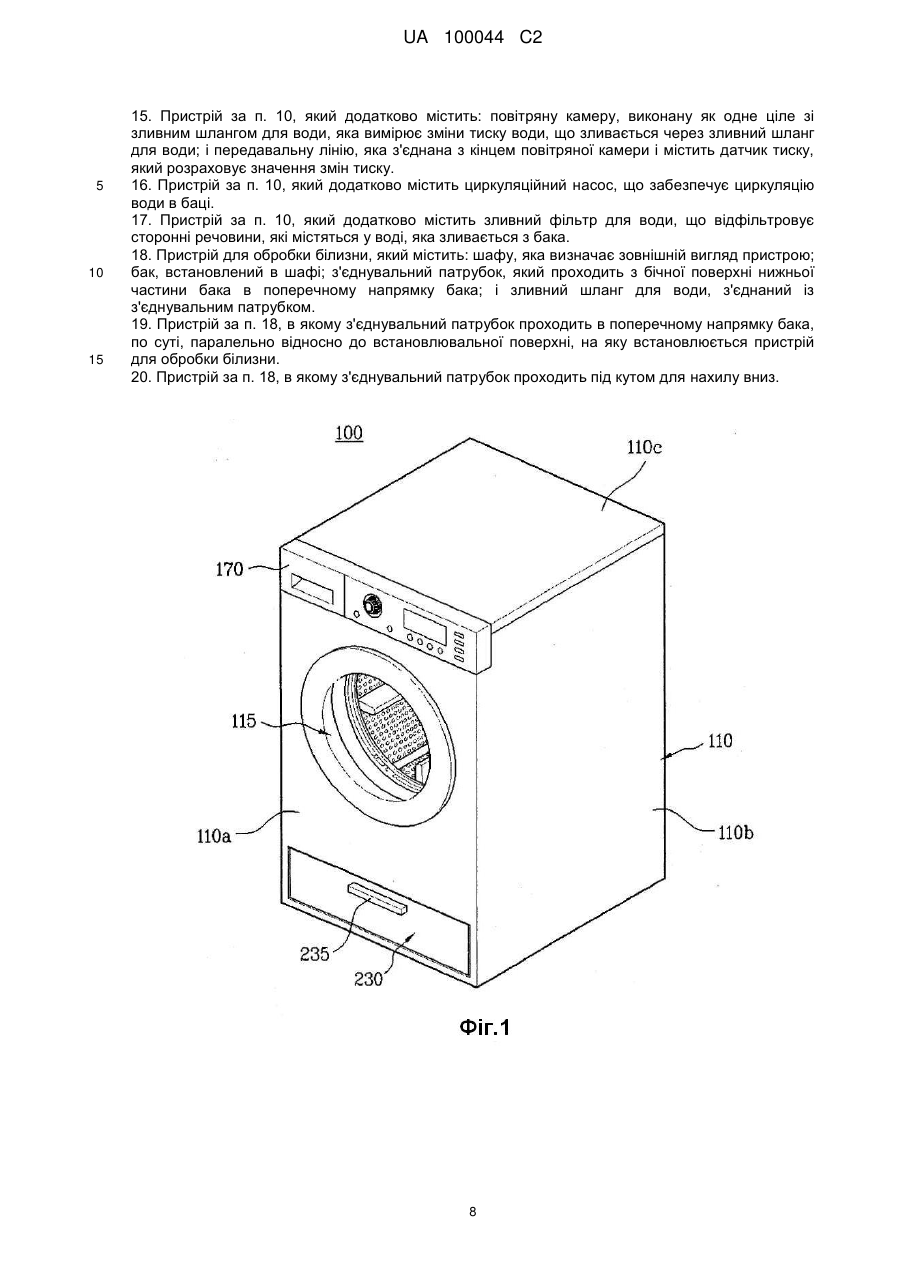

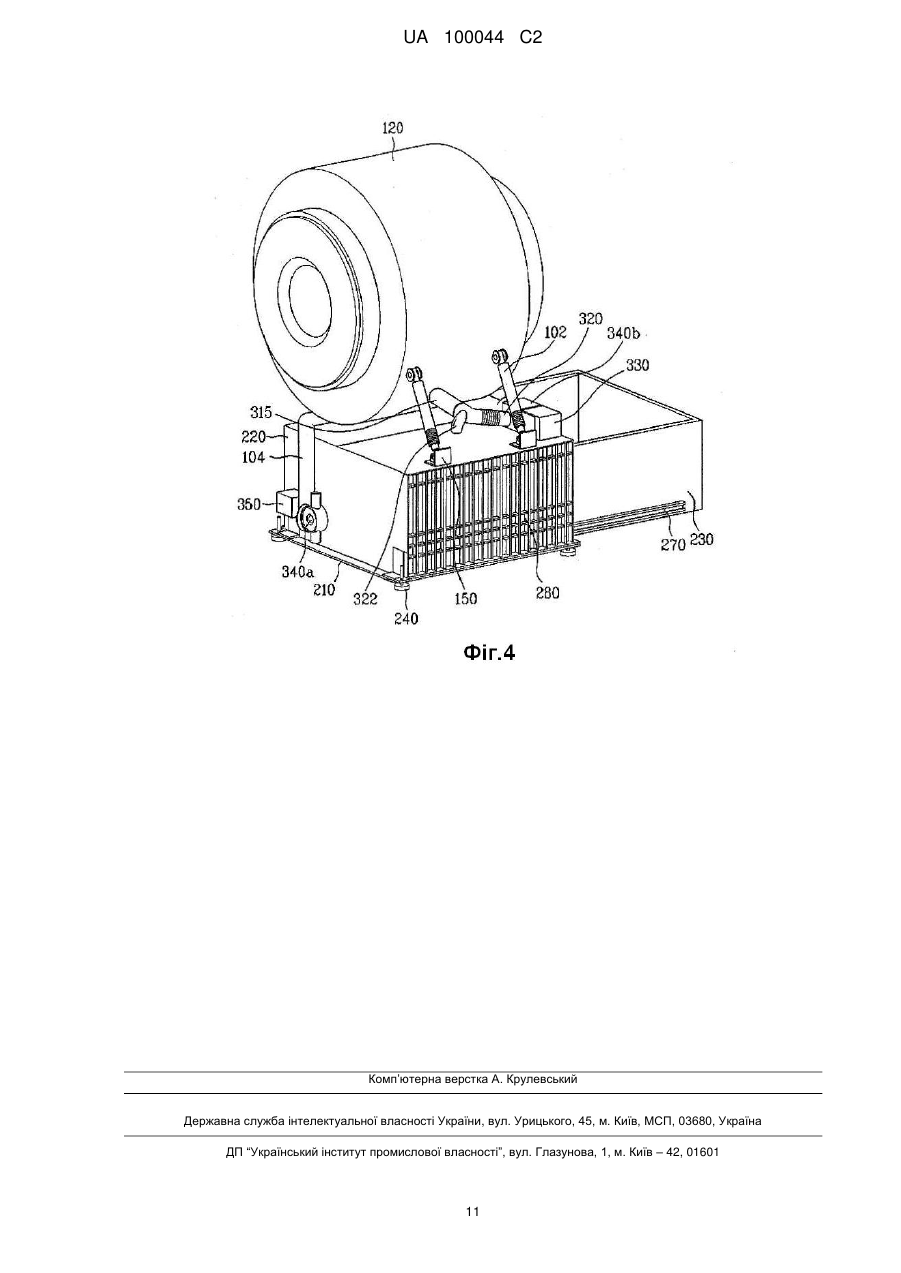

Реферат: Заявлений пристрій для обробки білизни містить: шафу, яка визначає зовнішній вигляд пристрою; бак, встановлений в шафі; нижню частину для вміщення води, заглиблену на нижній ділянці бака для утворення заданого простору; і зливний шланг для води, з'єднаний з бічною поверхнею нижньої частини для вміщення води і проходить з бічної поверхні нижньої частини для вміщення води в поперечному напрямку бака. UA 100044 C2 (12) UA 100044 C2 UA 100044 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується пристрою для обробки білизни. Більш конкретно, даний винахід стосується пристрою для обробки білизни, який забезпечує задану висоту води, що зливається з нього, з ефективним використанням внутрішнього простору. Пральні машини звичайно видаляють бруд з предметів (надалі, білизни), що перуться, за допомогою прання, полоскання і сушіння при великій швидкості. Такі пральні машини можуть бути розділені на барабанні типи, агітаторні типи і пульсаторні типи. У пральній машині агітаторного типу агітатор, який містить лопать, обертається в правому і лівому напрямку для виконання прання. У пральній машині пульсаторного типу пульсатор коливається з можливістю обертання і створює потік води для виконання прання. У пральній машині барабанного типу рідина для прання, мийний засіб і білизна подаються з можливістю перемішування у внутрішню частину циліндричного барабана, що містить множину виступаючих частин, і вони обертаються навколо горизонтального вала з відносно низькою швидкістю. Отже, білизна підіймається і опускається за рахунок виступаючих частин, і, таким чином, білизна переться за рахунок ударного навантаження, викликаного підйомом і опусканням, і сили тертя між предметами білизни. Цей тип прання має переваги в меншому пошкодженні тканини і меншому споживанні води, і, отже, ростуть потреби в барабанному типі прання. З іншого боку, сушильні машини є електричними пристроями, які сушать вологу білизну. Останнім часом набагато частіше використовується комбінований пристрій для білизни, що включає в себе функції прання і сушіння. Надалі, комбінований пристрій для білизни, що включає в себе функції прання і сушіння, буде називатися пристроєм для обробки білизни для зручності. Такий пристрій для обробки білизни може поділятися на основі положення подачі білизни на тип вертикального завантаження і тип фронтального завантаження. Даний пристрій для обробки білизни може включати в себе заданий зливний пристрій для води для зливання води з бака після завершення циклів прання, полоскання і сушіння при великій швидкості. Наприклад, можуть бути встановлені зливний шланг для води, з'єднаний зі зливним отвором для води бака, і водовідливний насос, для викачування води, що зливається. При цьому, зливний отвір для води повинен забезпечувати задану висоту, так щоб зливання води могло виконуватися рівномірно і щоб бруд не міг залишатися в баці і вода з бака не могла проходити назад. Таким чином, потрібний пристрій, здатний забезпечити відповідну висоту зливання води з обмеженого внутрішнього простору пристрою для обробки білизни. Особливо, стає важливим, чи забезпечується достатня висота зливання води, якщо заданий пристрій розташований на нижній ділянці пристрою для обробки білизни. Таким чином, потрібний пристрій, здатний забезпечити відповідну висоту зливання води з обмеженого внутрішнього простору пристрою для обробки білизни. Особливо, стає більш важливим, чи забезпечується достатня висота зливання води, якщо заданий пристрій розташований на нижній ділянці пристрою для обробки білизни. Отже, даний винахід стосується пристрою для обробки білизни, який здатний забезпечити висоту зливання води з ефективним використанням внутрішнього простору. Додаткові переваги, цілі і ознаки даного розкриття будуть частково викладені в нижченаведеному описі і частково стануть зрозумілі для фахівців в даній галузі техніки після вивчення нижченаведеного або можуть бути вивчені при здійсненні на практиці даного винаходу. Цілі і інші переваги даного винаходу можуть бути здійснені і досягнуті за рахунок пристрою, конкретно вказаного в письмовому описі і його формулі винаходу, а також на прикладених кресленнях. Для досягнення цих цілей і інших переваг і відповідно до мети даного винаходу, як втілено і широко описано в даному документі, пристрій для обробки білизни включає в себе шафу, яка створює зовнішній вигляд пристрою, бак, встановлений в шафі, нижню частину для вміщення води, заглиблену на нижній ділянці бака для утворення заданого простору, і зливний шланг для води, з'єднаний з бічною поверхнею нижньої частини для вміщення води. У даному документі пристрій може додатково включати в себе рухому частину, розташовану під баком, рухому частину, здатну переміщуватися в напрямку уперед і назад відносно шафи. Пристрій може додатково включати в себе корпус для утворення заданого простору, в якому встановлюється рухома частина, і для підвищення положення установки бака відносно підлоги. Крім того, водовідливний насос може бути встановлений для зливання води з бака через зливний шланг для води. Водовідливний насос може бути розташований на передній ділянці корпусу. Водовідливний насос може бути розташований на нижній ділянці позаду корпусу. 1 UA 100044 C2 5 10 15 20 25 30 35 40 45 50 55 Пристрій може додатково включати в себе повітряну камеру, виконану як одне ціле із зливним шлангом для води для вимірювання змін тиску води, що зливається через зливний шланг для води, і передавальну лінію, з'єднану з кінцем повітряної камери, яка з'єднана з датчиком тиску, який розраховує значення змін тиску. Пристрій може додатково включати в себе циркуляційний насос для циркуляції води, що міститься в баці, і зливний фільтр для води для фільтрації сторонніх речовин, що містяться у воді, яка зливається з бака. У іншому аспекті пристрій для обробки білизни включає в себе шафу, яка створює зовнішній вигляд пристрою, бак, встановлений в шафі, рухому частину, розташовану під баком, рухому частину, здатну переміщуватися в напрямку уперед і назад відносно шафи, і зливний шланг для води, з'єднаний з нижньою частиною бака в поперечному напрямку між баком і рухомою частиною для забезпечення заданої висоти, для зливання води з бака. У ще одному аспекті пристрій для обробки білизни включає в себе шафу, яка створює зовнішній вигляд пристрою, бак, встановлений в шафі, з'єднувальний патрубок, що проходить від нижньої частини бака в поперечному напрямку, і зливний шланг для води, з'єднаний із з'єднувальним патрубком. У даному документі з'єднувальний патрубок може проходити в поперечному напрямку, який є, по суті, горизонтальним відносно встановлювальної поверхні бака. З'єднувальний патрубок може проходити під кутом вниз. Потрібно розуміти, що як вищенаведений опис, так і нижченаведений докладний опис даного винаходу є зразковими і пояснювальними і призначені для забезпечення додаткового пояснення заявленого винаходу. Пристрій для обробки білизни відповідно до варіантів здійснення може мати щонайменше нижченаведені переваги. По-перше, може бути забезпечена достатня висота для зливання води, оскільки зливний шланг для води може бути з'єднаний з нижньою ділянкою бака в поперечному напрямку бака. По-друге, навіть якщо рухомий корпус і кожух, який вміщує рухомий корпус, розташовані під баком, може бути забезпечена достатня висота для зливання води, оптимізуючи використання нижнього простору. У результаті, вода може рівномірно зливатися з бака. По-третє, вода не може проходити зворотно, і бруд після прання не може залишатися в баці під час зливання води, що міститься в баці. У результаті, може бути підвищена надійність виробу. Варіанти здійснення будуть детально описані з посиланням на супровідні креслення, на яких подібні посилальні позиції стосуються подібних елементів, і на яких: Фіг. 1 - перспективний вигляд спереду пристрою для обробки білизни відповідно до варіанта здійснення; Фіг. 2 - вигляд в розрізі збоку фіг. 1; Фіг. 3 - перспективний вигляд спереду зливного пристрою для води, розташованого в пристрої для обробки білизни на фіг. 1; Фіг. 4 - перспективний вигляд ззаду пристрою для обробки білизни відповідно до іншого варіанта здійснення. Буде детально зроблене посилання на варіанти здійснення, приклади яких проілюстровані на супровідних кресленнях. Де можливо, подібні посилальні позиції будуть використовуватися на кресленнях для посилання на подібні елементи. Пральні машини звичайно видаляють бруд з предметів (надалі, які називаються білизною) за допомогою прання, полоскання і сушіння при швидкому обертанні. Такі пральні машини можуть поділятися на барабанні типи, агітаторні типи і пульсаторні типи. У пральній машині агітаторного типу агітатор, який містить лопать, обертається в правому і лівому напрямках для виконання прання. У пральній машині пульсаторного типу пульсатор коливається з можливістю обертання і створює потік води для виконання прання. У пральній машині барабанного типу рідина для прання, мийний засіб і білизна змішуються разом всередині циліндричного барабана, що містить множину підіймальних частин, який обертається навколо горизонтального вала з відносно низькою швидкістю. Отже, білизна підіймається і опускається за рахунок підіймальних частин, і, таким чином, білизна переться за допомогою підіймання і опускання і за рахунок сили тертя між предметами білизни. Цей тип прання має переваги в меншому пошкодженні тканини і меншому споживанні води, і, отже, росте попит на пральну машину барабанного типу. З іншого боку, сушильні машини є електричними пристроями, які сушать вологу білизну. Останнім часом виробляються комбіновані пристрої для білизни, які включають в себе функції 2 UA 100044 C2 5 10 15 20 25 30 35 40 45 50 55 60 прання і сушіння. Надалі, заради зручності, комбінований пристрій для білизни, що включає в себе функції як прання, так і сушіння, буде називатися пристроєм для обробки білизни. Такий пристрій для обробки білизни може поділятися на основі способу подачі білизни, наприклад, на тип вертикального завантаження або тип фронтального завантаження. Пристрій для обробки білизни може включати в себе зливний пристрій для води, який зливає воду з бака після завершення циклів прання, полоскання і сушіння при великій швидкості. Наприклад, можуть бути встановлені зливний шланг для води, з'єднаний зі зливним отвором для води в баці, і водовідливний насос для відкачування води, яка зливається. Зливний отвір для води бака повинен знаходитися на достатній висоті, так щоб зливання води виконувалося рівномірно, щоб бруд не залишався в баці, і вода з бака не проходила зворотно. Таким чином, існує потреба в пристрої, здатному забезпечити відповідну висоту зливання води в обмеженому внутрішньому просторі пристрою для обробки білизни. Зокрема це стає більш важливим для забезпечення достатньої висоти зливання води у випадку, коли заданий пристрій розташований в нижній частині пристрою для обробки білизни. Фіг. 1 - перспективний вигляд спереду пристрою для обробки білизни відповідно до варіанта здійснення. Фіг. 2 - вигляд в розрізі збоку пристрою для обробки білизни на фіг. 1. Фіг. 3 перспективний вигляд спереду зливного пристрою для води, розташованого в пристрої для обробки білизни на фіг. 1. Фіг. 4 - перспективний вигляд ззаду пристрою для обробки білизни відповідно до іншого варіанта здійснення. Як показано на фіг. 1-4, пристрій 100 для обробки білизни може включати в себе шафу 110, бак 120, нижню частину 310 для вміщення води і зливний шланг 320 для води. Шафа 110 може утворювати зовнішній вигляд пристрою 100 для обробки білизни, і бак 120 може бути встановлений в шафі 110. Щонайменше деяка частина внутрішньої нижньої ділянки бака 120 може бути заглиблена для утворення нижньої частини 310 для вміщення води. Зливний шланг 320 для води може бути з'єднаний з бічною поверхнею нижньої частини 310 для вміщення води. Більш конкретно, пристрій 100 для обробки білизни може додатково включати в себе рухомий корпус або рухому частину 230, розташовану під баком 120, і кожух 200, який утворює заданий простір, який вміщує рухомий корпус 230. Як викладено нижче, рухомий корпус 230 може бути виконаний в різних виглядах, наприклад у вигляді висувного ящика. Шафа 110 може включати в себе передню кришку 110а, яка утворює передній бік пристрою 100 для обробки білизни, бічну кришку 110b, яка утворює його бічний бік, і верхню кришку 110с, яка утворює його верхній бік. Двері 115 можуть з'єднуватися з передньою кришкою 110а, і білизну можна завантажувати в шафу 110 або вивантажувати з неї через двері 115. Крім того, панель 170 керування може бути встановлена на передній кришці для керування пристроєм для обробки білизни. Передній отвір (не показаний) може бути утворений в передній кришці, і рухомий корпус 230 може всуватися в пристрій для обробки білизни і висуватися з нього через передній отвір (не показаний). У даному варіанті здійснення бак 120 розкритий як частина пральної машини барабанного типу. Однак, бак 120 може бути внутрішнім баком або зовнішнім баком в пральній машині вібраційного типу, або він може бути барабаном в пральній машині барабанного типу. Інші застосування також можуть бути придатними. У пральній машині барабанного типу, як показано на фіг. 1 і 2, бак 120 може бути розташований в шафі 110, і барабан 130 може бути розташований всередині бака 120. Верхня ділянка бака 120 може підтримуватися підвісним пристроєм, таким як пружина 101, і нижня частина бака 120 може підтримуватися амортизуючим пристроєм, таким як амортизатор 102. Пружина 101 може з'єднувати верхню ділянку бака 120 з верхньою частиною шафи 110. Амортизатор 102 може з'єднувати нижню ділянку бака 120 з кожухом 200 або шафою 110. Варіанти здійснення не обмежуються даним пристроєм. Бак 120 може бути виконаний нерухомо як одне ціле з шафою 110. Як альтернатива, бак 120 може бути встановлений для переміщення відносно барабана 130. Електродвигун 140 може бути розташований в шафі 110 для обертання барабана 130. Множина підіймальних частин 135 може бути утворена на внутрішній периферійній поверхні барабана 130 для прання білизни. При обертанні барабана 130 підіймальні частини 135 можуть підіймати і опускати білизну для прикладання сили тертя і ударного навантаження до білизни. Водопровідна труба (не показана), яка подає воду в бак 120, і труба 104 для зливання води, яка зливає воду з бака 120 на зовнішній бік машини для обробки білизни, можуть бути розташовані в шафі 110. Коли починається прання, вода може подаватися в бак 120 із зовнішнього боку через водопровідну трубу (не показана). Коли прання закінчене, вода, що міститься в баці 120, може зливатися на зовнішній бік через трубу 104 для зливання води. 3 UA 100044 C2 5 10 15 20 25 30 35 40 45 50 55 Рухомий корпус 230 може розташовуватися в кожусі 200, встановленому під баком 120, і він може переміщуватися в напрямку уперед і назад відносно шафи 110. Ручка 235 може бути розташована на передній поверхні рухомого корпусу 230 і дозволяє користувачеві переміщувати, з можливістю ковзання, рухомий корпус 230. Рухомий корпус 230 може бути втілений в різних видах або типах. Наприклад, рухомий корпус 230 може бути виконаний у вигляді висувного ящика для зберігання предметів, або він може бути виконаний у вигляді сушильної машини або пральної машини з відносно невеликою висотою. Варіанти здійснення не обмежуються згаданими вище типами, і, таким чином, рухомий корпус 230 може мати різні функції. Якщо рухомий корпус 230 виконаний у вигляді висувного ящика, користувач може зберігати предмети, такі як мийний засіб або предмети білизни, у висувному ящику. У результаті, користувач може зручно використовувати пристрій 100 для обробки білизни. Якщо рухомий корпус 230 виконаний у вигляді сушильної машини або пральної машини, користувач може використовувати або пральну машину, або сушильну машину у верхній частині і використовувати іншу в нижній частині у вигляді рухомого корпусу 230. Як альтернатива, будьякі невеликого розміру електричні пристрої, включаючи пристрої, що не мають відношення до прання або сушіння одягу або відповідних предметів, можуть бути втілені у вигляді рухомого корпусу 230. Кожух 200 може бути розташований в шафі 110 для підвищення положення установки бака 120 і для утворення заданого простору, який вміщує рухомий корпус 230. Амортизатор 102 може бути встановлений на верхньому боці кожуха 200 для підтримання бака 120. Більш конкретно, амортизатор 102 може підтримуватися опорним елементом 150 амортизатора, розташованим на верхньому боці кожуха 200. Задня поверхня 220а кожуха 200 може бути з'єднана із задньою стінкою 110d шафи 110 кріпильним пристроєм (не показаний). Кріпильний пристрій може включати в себе кріпильну втулку (не показана), розташовану на задній поверхні 220а кожуха 200, і кріпильний елемент (не показаний), який з'єднує кожух 200 з шафою 110. Кріпильним елементом (не показаний) може бути, наприклад, транспортуючий болт, який може з'єднуватися з кріпильною втулкою для закріплення кожуха 200 з шафою 110. Кожух 200 може бути втілений в різних видах або типах. Наприклад, кожух 200 може включати в себе нижню основу 210, яка утворює нижню поверхню шафи 110, і верхню основу 220, яка утворює простір для вміщення рухомого корпусу 230 разом з нижньою основою 210. Як показано на фіг. 2, кожух 200 може включати в себе нижню основу 210 і верхню основу 220, встановлену на нижній основі 210 для вміщення рухомого корпусу 230 разом з нижньою основою 210. Верхня основа 220 може забезпечувати задану відстань між баком 120 і нижньою основою 210 для підвищення положення отвору бака 120, через який можна завантажувати білизну в барабан 130. Верхня основа 220 може використовуватися для розділення заданого простору в кожусі 200 на відділення для бака 120 і рухомого корпусу 230. У результаті, положення отвору бака 120 може бути підвищене, і при використанні пристрою 100 для обробки білизни користувач може завантажувати білизну в бак 120 і розвантажувати з нього, не згинаючись значною мірою. Нижня основа 210 може бути встановлена на нижній ділянці шафи 110 для утворення нижньої частини шафи 110. Як альтернатива, окремий нижній ящик може бути розташований в шафі 110 для утворення нижньої частини шафи 110, і нижній ящик може бути з'єднаний з нижньою основою 210. Кожух 200 може бути виконаний як одне ціле з шафою 110, і опорний елемент 240 може бути розташований в кутку зовнішньої нижньої поверхні нижнього ящика або нижньої основи 210 для підтримання пристрою 100 для обробки білизни. Ребро жорсткості (не показане) може бути утворене на кожусі 200, тобто, верхній поверхні верхньої основи 220 для підвищення міцності кожуха 200. Додатково, бічне ребро 280 жорсткості може бути утворене на бічній поверхні верхньої основи 220 для підвищення міцності кожуха 200. Крім того, множина бічних ребер 280 жорсткості може бути рівномірно утворена на бічній поверхні верхньої основи 220. Напрямна 270 може бути утворена на внутрішній бічній поверхні верхньої основи 220 для спрямування руху з ковзанням рухомого корпусу 230. Напрямний виступ (не показаний) може бути утворений на бічній поверхні рухомого корпусу 230 відповідно до кожної з напрямних 270. У результаті, якщо рухомий корпус 230 виконаний з можливістю ковзання в кожусі 200, напрямна 270 може бути виконана відповідно до напрямного виступу для спрямування руху рухомого корпусу 230. 4 UA 100044 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як згадувалося вище, пристрій 100 для обробки білизни може включати в себе нижню частину 310 для вміщення води, утворену за рахунок заглибленої ділянки нижньої частини бака 120, і зливний шланг 320 для води, з'єднаний з бічною поверхнею нижньої частини 310 для вміщення води. Нижня частина 310 для вміщення води є, по суті, заданим простором, утвореним в нижній частині циліндричного бака 120, і вона може бути виконана в різних формах або видах. У даному документі нагрівник 312 може бути встановлений в нижній частині 310 для вміщення води для нагрівання води, що міститься в баці 120. Бічна поверхня нижньої частини 310 для вміщення води може бути розташована, по суті, перпендикулярно до своєї нижньої частини або розташована майже перпендикулярно. Зливний шланг 320 для води може бути з'єднаний з бічною поверхнею нижньої частини 310 для вміщення води. Крім того, зливний шланг 320 для води може бути виконаний як одне ціле з повітряною камерою 322, виконаною з можливістю вимірювання рівня води в баці 120, наприклад, за допомогою вимірювання змін тиску води, що зливається через зливний шланг 320 для води. Кінець повітряної камери 322 може бути з'єднаний з передавальною лінією (не показана), і датчик тиску (не показаний), з'єднаний з передавальною лінією, може розраховувати значення змін тиску для вимірювання рівня води в баці 120. Зливний шланг 320 для води може бути з'єднаний з нижньою ділянкою бака 120 в поперечному напрямку бака 120, між баком 120 і рухомим корпусом 230, для забезпечення заданої висоти, щоб вода з бака 120 зливалася. Навіть якщо рухомий корпус 230 не розташований під баком 120, зливний шланг 320 для води може бути з'єднаний з нижньою ділянкою бака 120 в поперечному напрямку бака 120 для забезпечення достатньої висоти для зливання води. Якщо нижня частина 310 для вміщення води не передбачена в баці 120, зливний шланг 320 для води може бути з'єднаний з нижньою ділянкою бака 120 в поперечному напрямку бака 120. Якщо дивитися спереду, нижня ділянка циліндричного бака 120 може мати напівкруглий вигляд. У результаті, зливний шланг 320 для води може бути з'єднаний в поперечному напрямку бака 120 в положенні, яке небагато вище нижнього кінця бака 120. У цьому випадку вертикальна перегородка (не показана) може бути встановлена у внутрішній нижній частині бака 120 для запобігання знаходженню води в просторі в баці 120, який знаходиться нижче зливного шланга 320 для води. Як показано на фіг. 4, з'єднувальний патрубок 315 може проходити від нижньої частини бака 120 в поперечному напрямку бака 120, і зливний шланг 320 для води може бути з'єднаний із з'єднувальним патрубком 315. Більш конкретно, з'єднувальний патрубок 315 може проходити від нижньої частини бака 120 в поперечному напрямку бака 120. У даному документі, з'єднувальний патрубок 315 може проходити, по суті, паралельно встановлювальній поверхні бака 120, або він може бути нахилений вниз в поперечному напрямку. З’єднувальний патрубок 315 може проходити від нижньої частини бака 120 як одне ціле з баком 120, або, наприклад, окремий елемент може бути приварений, прикріплений або з'єднаний з баком 120. Як згадувалося вище, якщо з'єднувальний патрубок 315 з'єднаний з нижньою частиною бака 120 без нижньої частини 310 для вміщення води, з'єднувальний патрубок 315 може бути з'єднаний на трохи більш високій ділянці ніж нижня частина в поперечному напрямку. Навіть в цьому випадку горизонтальна перегородка може бути встановлена на внутрішній нижній частині бака 120 для запобігання знаходженню води у внутрішньому просторі бака 120, який знаходиться нижче з'єднувального патрубка 315. Якщо зливний шланг 320 для води з'єднаний з нижньою частиною бака 120 в поперечному напрямку бака 120, достатня висота зливання води може бути забезпечена в будь-яких умовах. Таким чином, нижня частина бака 120 може використовуватися більш ефективно. Особливо, навіть у випадку, коли рухомий корпус 230 і кожух 200, який вміщує рухомий корпус 230, розташовані під баком 120, достатня висота зливання води може бути забезпечена для рівномірного зливання води з бака 120 при оптимальному використанні площі або ділянки під баком 120. Пристрій 100 для обробки білизни може включати в себе водовідливний насос 350, який зливає воду з бака 120 через зливний шланг 320 для води. Водовідливний насос 350 може бути розташований на передній ділянці над кожухом 200. У цьому випадку, вода, що зливається з бака 120 через зливний шланг 320 для води, може викачуватися водовідливним насосом 350 і направлятися по трубі 104 для зливання води до задньої поверхні 110d шафи 110 для зливання на її зовнішній бік. Оскільки зливний шланг 320 для води з'єднаний з бічною поверхнею нижньої частини 310 для вміщення води, достатня висота для зливання води може бути забезпечена, так що може бути відвернене проходження води назад, і можна запобігти знаходженню бруду після прання в баці 120. 5 UA 100044 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до іншого варіанта здійснення водовідливний насос 350 пристрою 100 для обробки білизни може бути розташований на задній нижній ділянці рухомого корпусу 230 для підвищення встановлювального положення рухомого корпусу 230, а також для виконання рівномірного зливання води. Більш конкретно, як показано на фіг. 4, якщо водовідливний насос 350 встановлений на задній ділянці кожуха 200, яка вміщує рухомий корпус 230, вертикальна висота кожуха 200 може бути збільшена до вертикальної висоти водовідливного насоса 350. У результаті, вертикальна висота рухомого корпусу 230 може бути збільшена. Крім того, при встановлені водовідливного насоса 350 на нижній задній ділянці кожуха 200, вода з бака 120 може зливатися більш рівномірно. Проте, циркуляційний насос 330 може бути встановлений під баком 120, наприклад, на передній ділянці кожуха 200, для циркуляції води. Як показано на фіг. 3, зливний фільтр 340 може бути встановлений для фільтрації сторонніх речовин, що містяться у воді для прання, яка зливається з бака 120. Зливний шланг 320 для води може бути з'єднаний зі зливним фільтром 340 для води. У варіанті здійснення на фіг. 4, що стосується зливного фільтра 340 для води, заданий елемент 340а може бути з'єднаний з водовідливним насосом 350, а інший елемент 340b може бути з'єднаний з циркуляційним насосом 330. Циркуляційна труба 332 може бути з'єднана з циркуляційним насосом 330. Під час роботи циркуляційного насоса 330 вода з бака 120 може зливатися на його зовнішній бік і повторно подаватися в бак 120 по циркуляційній трубі 332. Вода в баці 120 може повторно подаватися в бак 120 за допомогою перекачування води з бака 120 для створення різних потоків води в баці 120, а також ударного навантаження і сили тертя за рахунок подачі води, так що ефективність прання і полоскання підвищена. Як показано на фіг. 4, циркуляційний насос 330 може бути розташований на передній ділянці кожуха 200, і водовідливний насос 350 може бути розташований на задній ділянці кожуха 200. Крім того, зливний фільтр 340b для води може відкриватися на зовнішній бік при переміщенні рухомого корпусу 230 назовні з шафи 110, так що користувач може мати легкий доступ до зливного фільтра 340b для води з метою заміни його на новий фільтр при необхідності. Тобто, як показано на фіг. 2-4, зливний фільтр 340, 340b для води може бути встановлений на передній ділянці на кожусі 200 для легкого доступу користувача. Варіанти здійснення, розкриті в даному документі, стосуються пристрою для обробки білизни, який здатний забезпечити достатню висоту зливання води з ефективним використанням внутрішнього простору. Варіанти здійснення, розкриті в даному документі, описують пристрій для обробки білизни, який може включати в себе шафу, яка утворює зовнішній вигляд пристрою, бак, встановлений в шафі, нижню частину для вміщення води, заглиблену на нижній ділянці бака, для утворення заданого простору, і зливний шланг для води, з'єднаний з бічною поверхнею нижньої частини для вміщення води. Пристрій може додатково включати в себе рухомий корпус або частину, розташовану під баком, причому рухома частина здатна переміщуватися в напрямку уперед і назад відносно шафи. Пристрій може додатково включати в себе кожух для утворення заданого простору, вякому може розміщуватися рухома частина, і підвищення встановлювального положення бака відносно підлоги. Крім того, водовідливний насос може бути встановлений для зливання води з бака через зливний шланг для води. Водовідливний насос може бути розташований на передній ділянці на корпусі. Водовідливний насос може бути розташований на нижній ділянці на задньому боці корпусу. Пристрій може додатково включати в себе повітряну камеру, виконану як одне ціле зі зливним шлангом для води, для вимірювання змін тиску води, що зливається через зливний шланг для води, і передавальну лінію, з'єднану з кінцем повітряної камери, яка з'єднується з датчиком тиску, який розраховує значення змін тиску. Пристрій може додатково включати в себе циркуляційний насос для циркуляції води в баці і зливний фільтр для води для фільтрації сторонніх речовин, що містяться у воді, яка зливається з бака. Варіанти здійснення, розкриті в даному документі, додатково описують пристрій для обробки білизни, який може включати в себе шафу, яка утворює зовнішній вигляд пристрою, бак, встановлений в шафі, рухому частину, розташовану під баком, причому рухома частина здатна переміщуватися в напрямку уперед і назад відносно шафи, і зливний шланг для води, з'єднаний з нижньою частиною бака в поперечному напрямку між баком і рухомою частиною для забезпечення заданої висоти для зливання води з бака. Варіанти здійснення, розкриті в даному документі, додатково описують пристрій для обробки білизни, який може включати в себе шафу, яка утворює зовнішній вигляд пристрою, бак, встановлений в шафі, з'єднувальний патрубок, що проходить від нижньої частини бака в 6 UA 100044 C2 5 10 15 20 поперечному напрямку, і зливний шланг для води, з'єднаний із з'єднувальним патрубком. З'єднувальний патрубок може проходити в поперечному напрямку, що є, по суті, горизонтальним відносно встановлювальної поверхні бака. З'єднувальний патрубок може проходити під кутом вниз. Будь-яке посилання в даному описі на «один варіант здійснення», «варіант здійснення», «приклад здійснення» і т. д. означає, що конкретний елемент, пристрій або характеристики, описані застосовно до даного варіанта здійснення, включені в щонайменше один варіант здійснення даного винаходу. Появи таких виразів в різних місцях в описі не обов'язково всі стосуються одного і того ж варіанта здійснення. Крім того, коли конкретний елемент, пристрій або характеристика описані відносно будь-якого варіанта здійснення, затверджується, що це знаходиться в компетенції фахівця в даній галузі техніки для здійснення такого елемента, пристрою або характеристик відносно інших варіантів здійснення. Хоча варіанти здійснення описані з посиланням на ряд їх ілюстративних варіантів здійснення, потрібно розуміти, що численні інші модифікації і варіанти здійснення можуть бути задумані фахівцями в даній галузі техніки, які будуть знаходитися в межах суті і об'єму основних ідей даного розкриття. Більш конкретно, різні зміни і модифікації можливі в складових частинах і/або розташуванні предметного комбінованого розташування в об'ємі розкриття, креслень і прикладеної формули винаходу. У доповненні до змін і модифікацій складових частин і/або розташування, альтернативні використання також будуть зрозумілі фахівцям в даній галузі техніки. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Пристрій для обробки білизни, який містить: шафу, яка визначає зовнішній вигляд пристрою; бак, встановлений в шафі; нижню частину для вміщення води, заглиблену на нижній ділянці бака для утворення заданого простору; і зливний шланг для води, з'єднаний з бічною поверхнею нижньої частини для вміщення води і проходить з бічної поверхні нижньої частини для вміщення води в поперечному напрямку бака. 2. Пристрій за п. 1, який додатково містить рухомий корпус, розташований під баком, причому рухомий корпус здатний переміщуватися в напрямках уперед і назад відносно шафи. 3. Пристрій за п. 2, який додатково містить кожух, який утворює заданий простір, в якому розміщується рухомий корпус, і який підвищує положення встановлення бака відносно підлоги, на яку встановлюється пристрій для обробки білизни. 4. Пристрій за п. 3, який додатково містить водовідливний насос, що зливає воду з бака через зливний шланг для води. 5. Пристрій за п. 4, в якому водовідливний насос розташований на передній ділянці кожуха. 6. Пристрій за п. 4, в якому водовідливний насос розташований на нижній задній ділянці кожуха. 7. Пристрій за п. 1, який додатково містить: повітряну камеру, виконану як одне ціле зі зливним шлангом для води, яка вимірює зміни тиску води, що зливається через зливний шланг для води; і передавальну лінію, яка з'єднана з кінцем повітряної камери і містить датчик тиску, який розраховує значення змін тиску. 8. Пристрій за п. 1, який додатково містить циркуляційний насос, що забезпечує циркуляцію води в баці. 9. Пристрій за п. 1, який додатково містить зливний фільтр для води, що відфільтровує сторонні речовини, які містяться у воді, яка зливається з бака. 10. Пристрій для обробки білизни, який містить: шафу, яка визначає зовнішній вигляд пристрою; бак, встановлений в шафі; рухомий корпус, розташований під баком і виконаний з можливістю переміщення в напрямках уперед і назад відносно шафи; і зливний шланг для води, який з'єднаний з бічною поверхнею нижньої частини бака і проходить у поперечному напрямку бака між баком і рухомим корпусом, причому зливний шланг для води забезпечує задану висоту для зливання води з бака. 11. Пристрій за п. 10, в якому бак містить нижню частину для вміщення води, заглиблену на нижній ділянці бака для утворення заданого простору. 12. Пристрій за п. 11, в якому зливний шланг для води з'єднаний з бічною поверхнею нижньої частини для вміщення води. 13. Пристрій за п. 10, який додатково містить водовідливний насос, що зливає воду з бака через зливний шланг для води. 14. Пристрій за п. 13, в якому водовідливний насос розташований на передній ділянці або задній ділянці кожуха, який вміщує рухомий корпус. 7 UA 100044 C2 5 10 15 15. Пристрій за п. 10, який додатково містить: повітряну камеру, виконану як одне ціле зі зливним шлангом для води, яка вимірює зміни тиску води, що зливається через зливний шланг для води; і передавальну лінію, яка з'єднана з кінцем повітряної камери і містить датчик тиску, який розраховує значення змін тиску. 16. Пристрій за п. 10, який додатково містить циркуляційний насос, що забезпечує циркуляцію води в баці. 17. Пристрій за п. 10, який додатково містить зливний фільтр для води, що відфільтровує сторонні речовини, які містяться у воді, яка зливається з бака. 18. Пристрій для обробки білизни, який містить: шафу, яка визначає зовнішній вигляд пристрою; бак, встановлений в шафі; з'єднувальний патрубок, який проходить з бічної поверхні нижньої частини бака в поперечному напрямку бака; і зливний шланг для води, з'єднаний із з'єднувальним патрубком. 19. Пристрій за п. 18, в якому з'єднувальний патрубок проходить в поперечному напрямку бака, по суті, паралельно відносно до встановлювальної поверхні, на яку встановлюється пристрій для обробки білизни. 20. Пристрій за п. 18, в якому з'єднувальний патрубок проходить під кутом для нахилу вниз. 8 UA 100044 C2 9 UA 100044 C2 10 UA 100044 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
