Картонна заготовка (варіанти) та упаковка з картонної заготовки (варіанти)

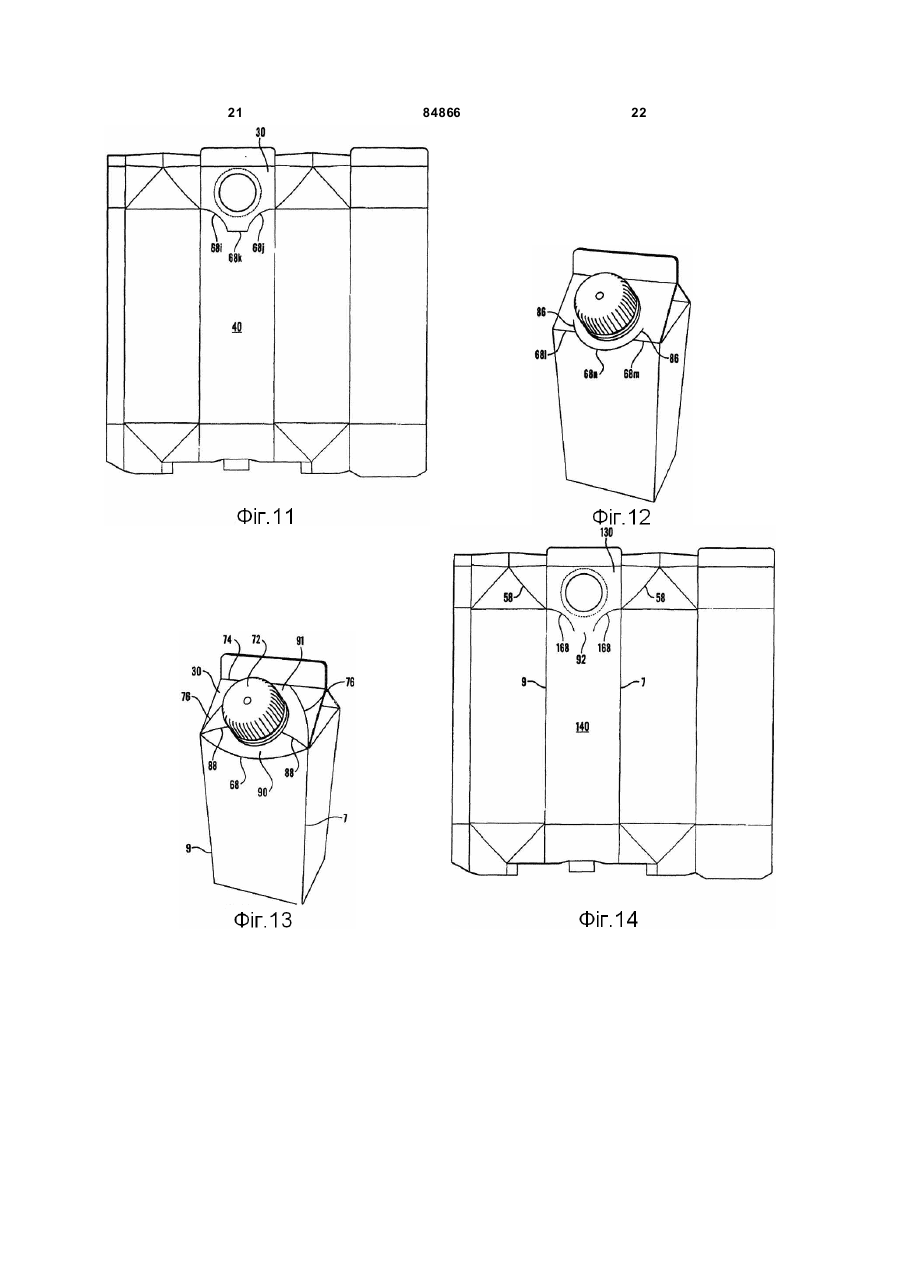

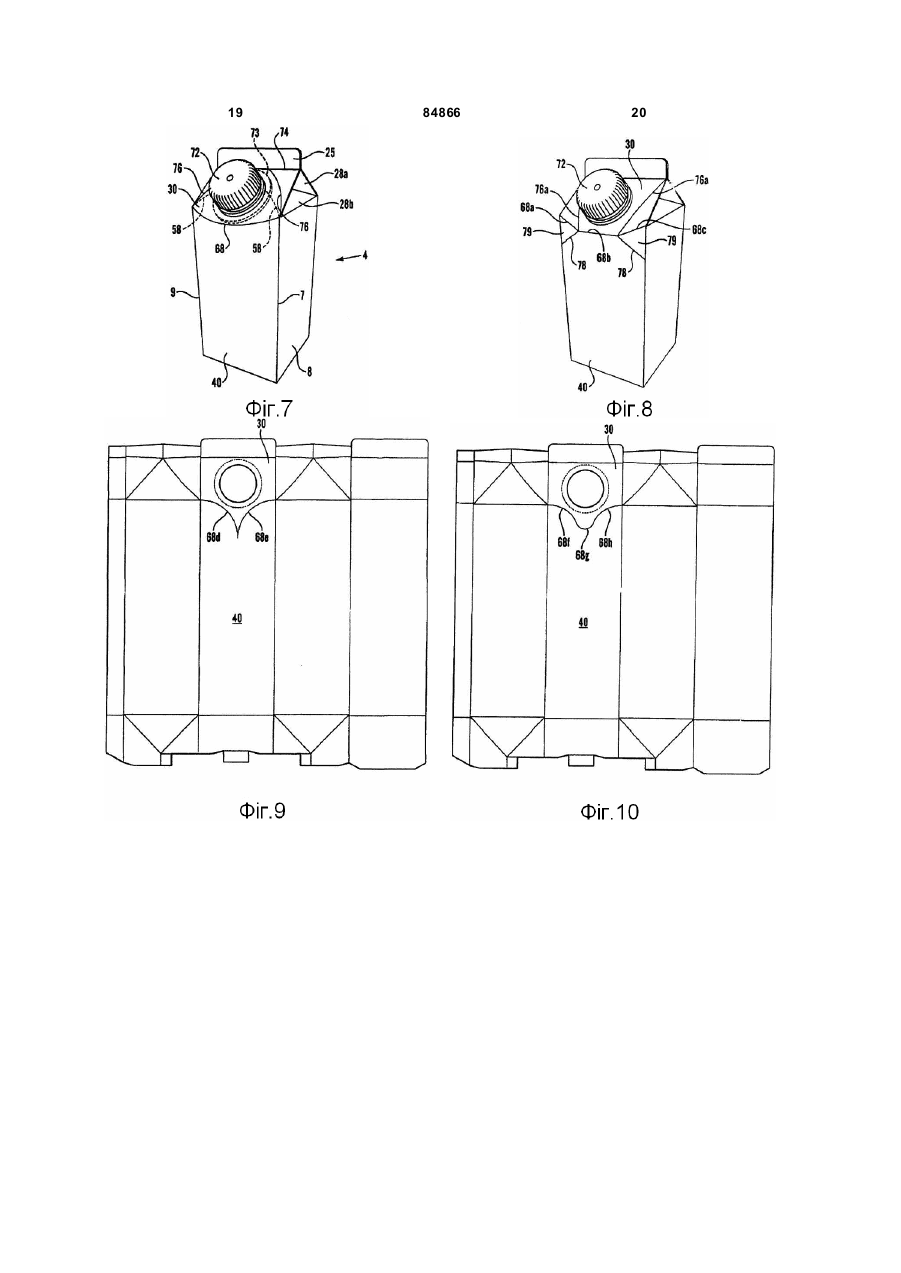

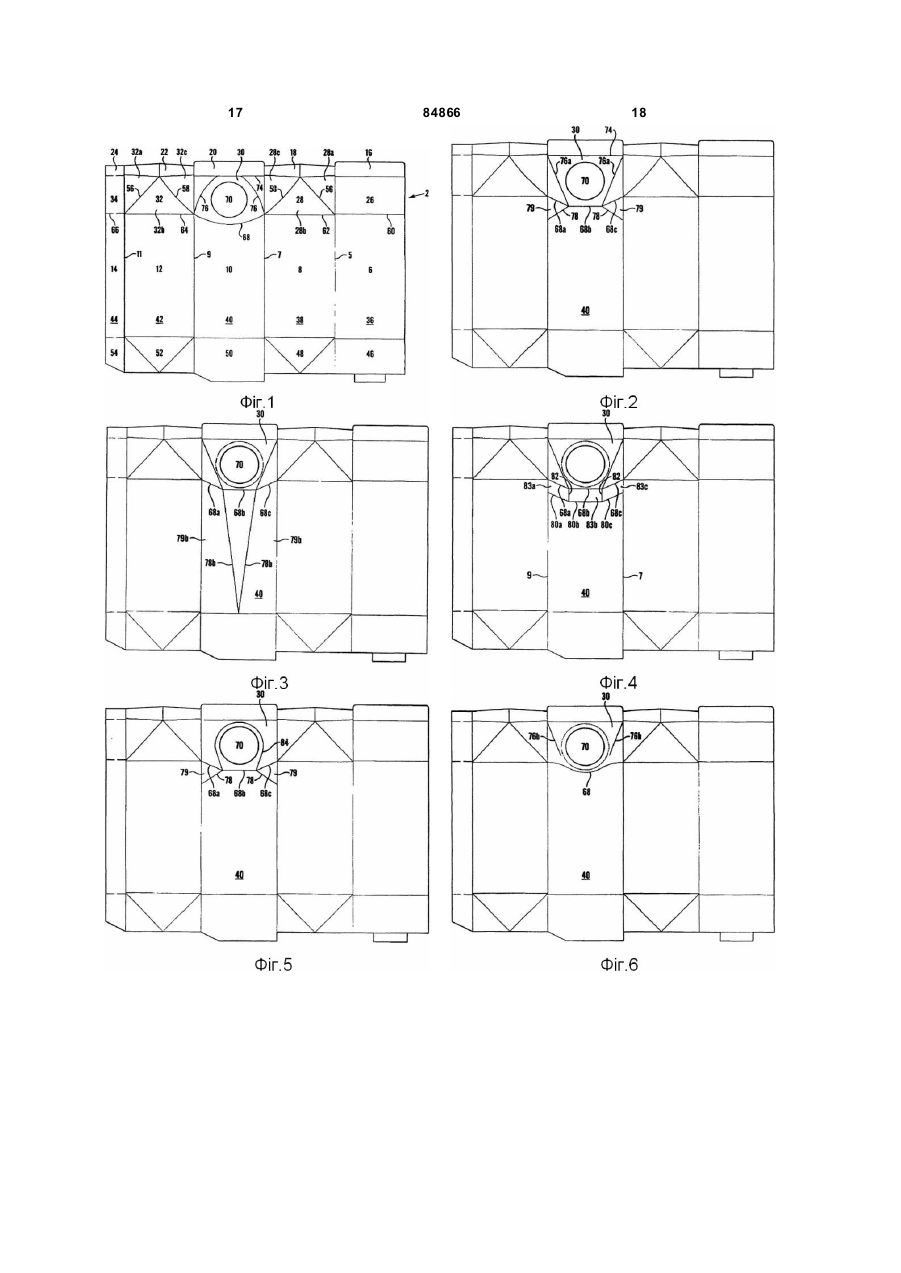

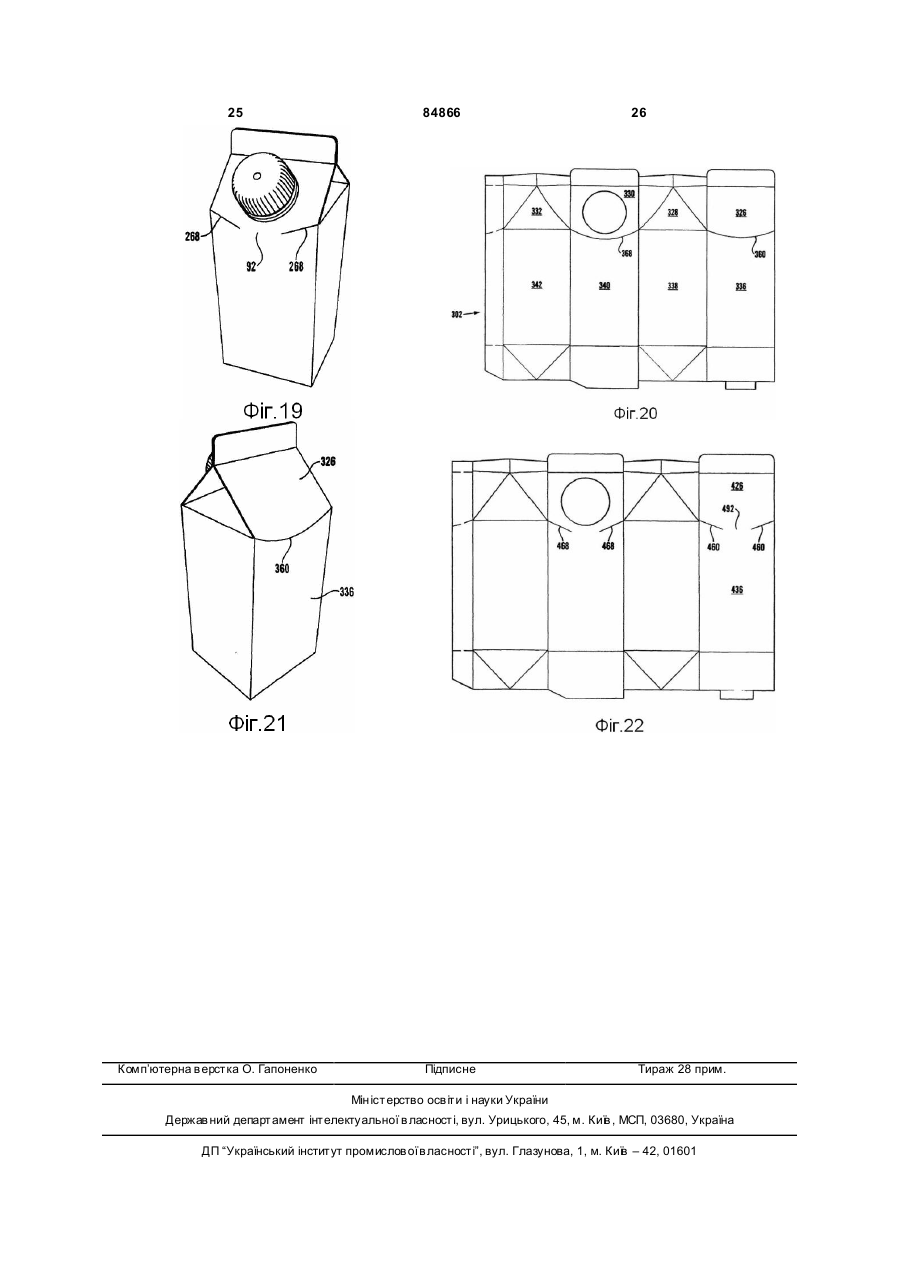

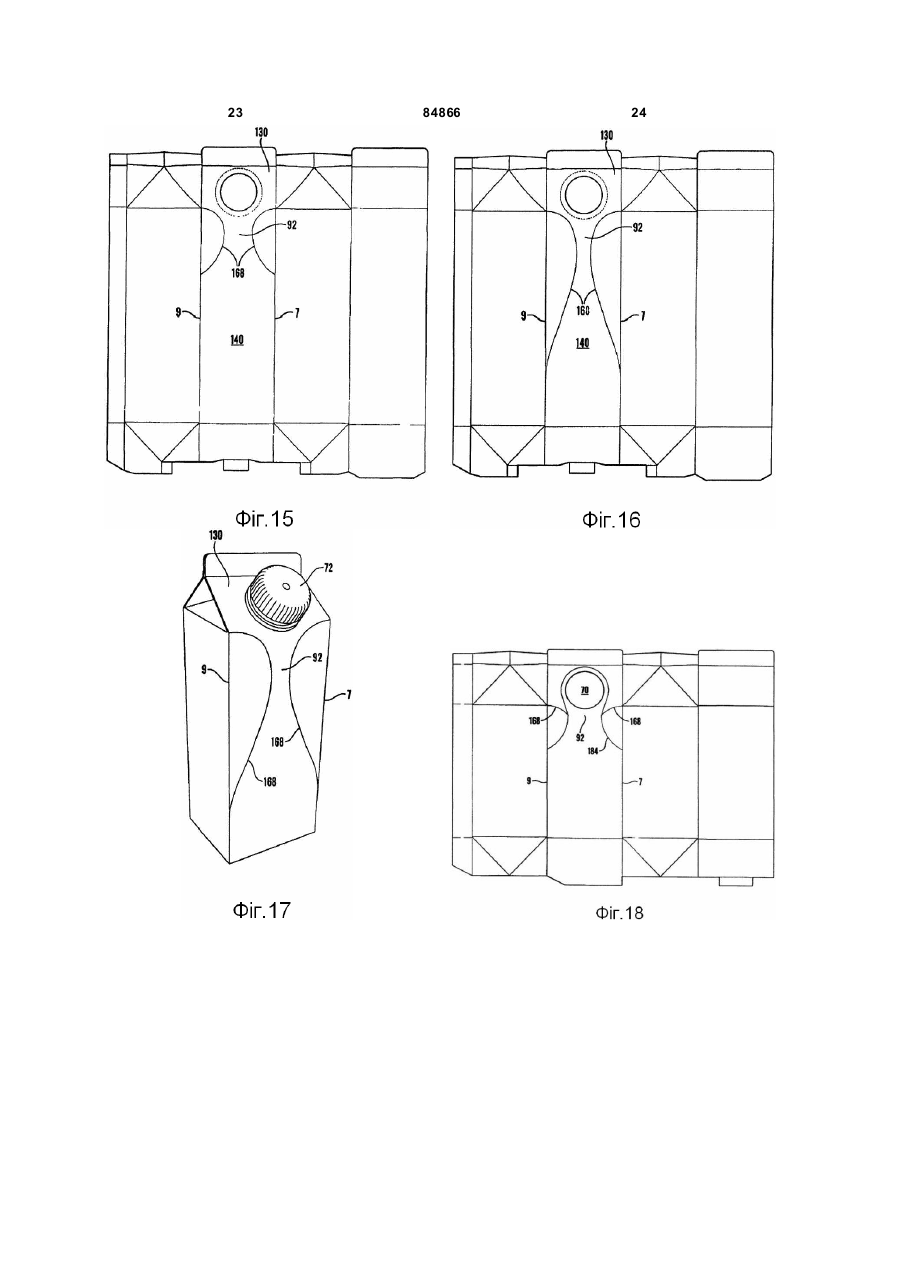

1. Картонна заготовка картонної упаковки з дахоподібним верхом, що складається з ряду панелей, розташованих одна поряд з іншою, причому межі між зазначеними панелями визначені набором паралельних ліній слабкості, яка відрізняє ться тим, що картонна заготовка виконана з можливістю виготовлення чотиристоронньої у поперечному перерізі картонної упаковки, одна з ряду зазначених панелей включає не лише першу область для формування першої субпанелі, що закриває верх і включає кілька по суті трикутних частин субпанелей, визначених лініями слабкості, а і розташовану назовні від них першу субпанель для запечатування верха, друга з зазначених панелей, розташована безпосередньо поряд з однією з названих панелей, включає не тільки другу область для утворення чотирикутної субпанелі, що закриває верх, яка має ділянку, що відкривається, а і розташовану назовні від неї другу субпанель для запечатування верха, та розташовану всередині субпанель корпуса, зазначена друга область включає граничну ділянку, найдальшу від її межі з зазначеною другою субпанеллю для запечатування верха, і названа гранична ділянка має лінії слабкості, що є переривчастими і/або включають відрізки ліній слабкості, що проходять 2. Заготовка за п. 1, яка відрізняється тим, що поперек зазначеного ряду панелей. зазначені лінії слабкості включають частини лінії слабкості, розташовані таким чином, що по ходу всередину від відповідних протилежних верхніх зон країв зазначеної субпанелі корпуса відстань між кожною з зазначених частин лінії слабкості та 2 (19) 1 3 84866 4 неллю, що закриває верх, та зазначеною другою 18. Заготовка за п. 14, яка відрізняється тим, що субпанеллю корпуса як межа між ними проходить зазначені частини лінії слабкості є по суті прямолідруга лінія слабкості, що виступає у зазначену нійними. другу субпанель корпуса. 19. Картонна заготовка з шаруватого пакувального 11. Заготовка за будь-яким з попередніх пунктів, матеріалу, що складається з ряду панелей, розяка відрізняється тим, що зазначені панелі вклюташованих одна поряд з іншою, причому межі між чають ще одну панель, яка містить не тільки обзазначеними панелями визначаються набором ласть для формування ще однієї субпанелі, що паралельних ліній слабкості, одна з зазначених закриває верх та включає множину по суті трикутпанелей має область для утворення чотирикутної них частин субпанелі, визначених лініями слабкоссубпанелі, що закриває верх, іншу область для ті, але й розташовану назовні від них субпанель утворення субпанелі корпуса і несуцільну лінію для запечатування верха, одна з ліній слабкості, слабкості між ними. що визначають зазначену множину по суті трикут20. Упаковка із дахоподібним верхом, що запечаних частин субпанелі зазначеної однієї з названих тується зверху, яка має верхню частину, що є по панелей, та одна з ліній слабкості, що визначають суті чотиристоронньою у поперечному перерізі, зазначену множину по суті трикутни х частин субосновну текучу речовину, яка міститься в зазначепанелі зазначених інших панелей, що проходять ній упаковці, та носик для виливання, який може під кутом до зазначеного ряду та ближче до навідкриватись для виливання названої речовини з званої іншої з зазначених панелей, є кривими та зазначеної картонної упаковки, причому зазначена вигнутими у напрямку від зазначеної субпанелі картонна упаковка включає також верхній засіб для запечатування верха. для закривання, що включає субпанель даху, на 12. Заготовка за будь-яким з попередніх пунктів, якій встановлено носик для виливання і яка гермеяка відрізняється тим, що додатково містить на тично прикріплена до нього, зазначена картонна відповідних протилежних сторонах центральної упаковка також включає передню субпанель, що ділянки зазначеної другої області відповідні лінії проходить вниз від граничної ділянки між назваслабкості, що поділяють зазначену другу область ною субпанеллю даху та названою передньою на першу, другу та третю по суті трикутні частини субпанеллю, граничну зону утворено краєм, що субпанелі, з яких перша та третя частини субпавиступає у зазначену передню субпанель, і названелі знаходяться на відповідних протилежних стоний носик для виливання встановлений поряд з ронах другої частини субпанелі. цим краєм. 13. Заготовка за будь-яким з попередніх пунктів, 21. Упаковка за п. 20, яка відрізняється тим, що яка відрізняється тим, що додатково містить дугу виготовлена з шаруватого пакувального матеріаслабкості, що проходить навколо ділянки, що відлу, зазначені частини лінії слабкості, що включакривається, зазначеної другої області. ють межу, проходять всередину від відповідних 14. Картонна заготовка з шаруватого пакувального протилежних верхніх зон країв зазначеної передматеріалу, що складається з ряду панелей, розньої субпанелі таким чином, що по ходу просуванташованих одна поряд з іншою, причому межі між ня всередину від зазначених відповідних протилезазначеними панелями визначаються набором жних верхніх ділянок країв відстань між кожною з паралельних ліній слабкості, яка відрізняється зазначених частин лінії слабкості та центральною тим, що одна з зазначених панелей включає обділянкою зазначеної субпанелі даху спочатку змеласть для утворення чотирикутної субпанелі, яка ншується, а потім збільшується. закриває верх, іншу область для утворення субпа22. Упаковка за п. 21, яка відрізняється тим, що нелі корпуса і частини ліній слабкості між цими зазначені частини лінії слабкості є дугоподібними областями, що проходять всередину від відповідта вигн уті у напрямку центральної ділянки зазнаних протилежних ділянок верхніх країв зазначених ченої субпанелі даху. інших областей, таким чином, що по ходу прохо23. Упаковка за п. 22, яка відрізняється тим, що дження всередину від зазначених відповідних прозазначені лінії слабкості включають третю дугопотилежних зон верхніх країв відстань між кожною з дібну частину лінії слабкості між названими частиназваних частин ліній слабкості та центральною нами лінії слабкості, вигнуту у напрямку від зазнаділянкою названої першої області спочатку зменченої центральної ділянки. шується, а потім збільшується. 24. Упаковка за п. 22, яка відрізняється тим, що 15. Заготовка за п. 14, яка відрізняється тим, що зазначені частини лінії слабкості проходять вниз і зазначені частини лінії слабкості є дугоподібними назовні до цих відповідних ліній слабкості зазната вигн уті у напрямку центральної ділянки зазначеного набору ліній слабкості, що обмежують заченої другої області. значену субпанель корпуса. 16. Заготовка за п. 15, яка відрізняється тим, що 25. Упаковка за п. 21, яка відрізняється тим, що зазначені лінії слабкості включають третю дугопозазначені частини лінії слабкості є по суті прямолідібну частину лінії слабкості між названими частинійними. нами лінії слабкості, вигнуту у напрямку від зазна26. Упаковка за п. 25, яка відрізняється тим, що ченої центральної ділянки. суттєво прямолінійні лінії слабкості проходять на17. Заготовка за п. 15, яка відрізняється тим, що вскоси всередині від відповідних протилежних зазначені частини лінії слабкості проходять вниз і верхніх зон краю зазначеної передньої субпанелі назовні до цих відповідних ліній слабкості зазнадо центральної області зазначеної граничної діляченого набору ліній слабкості, що обмежують занки. значену субпанель корпуса. 27. Упаковка за п. 26, яка відрізняється тим, що додатково містить по суті вертикальну лінію слаб 5 84866 6 кості, яка протягується вниз від зазначеної верхніх країв зазначеної субпанелі корпуса, таким центральної області зазначеної граничної ділянки чином, що по ходу проходження всередину від до зазначеної передньої субпанелі. зазначених відповідних протилежних ділянок вер28. Упаковка за будь-яким з пп. 14-27, яка відрізхніх країв відстань між кожною з названих частин няється тим, що зазначена субпанель даху утволіній слабкості та центральною ділянкою названої рена з додатковими лініями слабкості, що прохосубпанелі даху спочатку зменшується, а потім збідять всередину від відповідних протилежних льшується. верхніх ділянок країв зазначеної субпанелі корпуса 34. Упаковка за п. 33, яка відрізняється тим, що до центральної ділянки зазначеної субпанелі даху зазначені частини лінії слабкості є дугоподібними так, що лінії слабкості обмежують частину зазната вигн уті у напрямку центральної ділянки зазначеної субпанелі даху. ченої субпанелі даху. 29. Упаковка за будь-яким з пп. 14-28, яка відріз35. Упаковка за п. 34, яка відрізняється тим, що няється тим, що включає задню субпанель даху і, зазначені лінії слабкості включають третю дугопорозташовану назовні від неї, задню субпанель для дібну частину лінії слабкості між названими частизапечатування верха та, розташовану всередину нами лінії слабкості, вигнуту у напрямку від зазнавід неї, задню субпанель корпуса, причому між ченої центральної ділянки. зазначеною задньою субпанеллю даху та зазна36. Упаковка за п. 34, яка відрізняється тим, що ченою задньою субпанеллю корпуса як межа між зазначені частини лінії слабкості проходять вниз і ними проходить друга лінія слабкості, що виступає назовні до цих відповідних ліній слабкості зазнау зазначену задню субпанель корпуса. ченого набору ліній слабкості, що обмежують за30. Упаковка за будь-яким з пп. 14-29, яка відріззначену субпанель корпуса. няється тим, що в ній є загнуті позаду передньої 37. Упаковка за п. 33, яка відрізняється тим, що субпанелі даху та на відповідних протилежних її зазначені частини лінії слабкості є по суті прямолісторонах відповідні, по суті трикутні, частини субнійними. панелей, що мають відповідні криві нахилені краї, 38. Упаковка, що запечатується зверху, виготоввигнуті у напрямку до центральної ділянки передлена з шаруватого пакувального матеріалу, приньої субпанелі даху. значена для розміщення у її порожнині текучої 31. Упаковка за будь-яким з пп. 14-30, яка відрізречовини, а зазначена картонна упаковка включає няється тим, що додатково містить на відповідних верхній засіб для закривання, що включає чотирипротилежних сторонах центральної ділянки зазнакутну субпанель даху, та субпанель корпуса, що ченої передньої субпанелі даху відповідні лінії проходить вниз від межі між названою субпанеллю слабкості, що поділяють зазначену передню субдаху та названою субпанеллю корпуса, і ця межа панель даху на першу, др угу та третю по суті тривключає лінії слабкості, що перериваються. кутні частини субпанелі, з яких перша та третя 39. Упаковка, що запечатується зверху, виготовчастини субпанелі знаходяться на відповідних лена з шаруватого пакувального матеріалу, припротилежних сторонах другої частини субпанелі. значена для розміщення у її порожнині текучої 32. Упаковка за будь-яким з пп. 14-31, яка відрізречовини, та носик для виливання, який встановняється тим, що додатково містить дугу слабкості, лений з можливістю відкривання для виливання що проходить навколо центральної ділянки пеназваної речовини з зазначеної картонної упаковредньої субпанелі даху. ки, а зазначена картонна упаковка включає верх33. Упаковка, яка запечатується зверху, що виконій засіб для закривання, що включає чотирикутну нана з шаруватого пакувального матеріалу та міссубпанель даху, на якій встановлено носик для тить текучу речовину, яка міститься в зазначеній виливання і яка герметично прикріплена до нього, упаковці, причому зазначена картонна упаковка зазначена картонна упаковка також включає певключає верхній засіб для закривання, що включає редню субпанель, що проходить вниз від межі між чотирикутну субпанель даху, та субпанель корпуназваною субпанеллю даху та названою передса, яка проходить вниз від межі між названою субньою субпанеллю, межу утворено краєм, що має панеллю даху та названою субпанеллю корпуса, попередньо сформовані частини лінії слабкості, ця межа включає частини лінії слабкості, що пророзташовані безпосередньо поряд з найнижчою та ходять всередину від відповідних протилежних зон самою передньою частиною зазначеного носика. Даний винахід стосується картонних заготовок та упаковок, що включають картонні упаковки, виготовлені з таких заготовок. У [WO 95/30584] розкрито картонну упаковку із дахоподібним верхом та відповідну заготовку, причому в упаковці є криві бокові лінії згинання, що визначаються кривими лініями розмітки, які відділяють одну чи кілька бокових панелей від верхньої дахоподібної структури і/або нижньої структури. Призначення кривих ліній розмітки, які відділяють бокову панель чи кожну з бокових панелей від верхньої дахоподібної структури, поля гає у збільшенні реальної зони відкривання шляхом забезпечення більшого простору для пальців користувача, який намагається відкрити дахоподібну стр уктуру. У [WO 01/23260] розкрито ємність, що може повторно закриватись і включає прямокутну нижню поверхню, чотири поверхні корпуса, розташовані по суті під прямим кутом одна до одної, верхню частину, запечатану сегментним швом після заповнення ємності, та носик для виливання, розташований на похилій поверхні верхньої частини. Ця ємність складена таким чином, що похила поверх 7 84866 8 ня, що тримає на собі носик, виступає, принаймні, рервними і/або включає відрізки лінії слабкості, що частково за межі прямокутного перерізу, визначепроходять поперек зазначеного ряду панелей. ного нижньою поверхнею, таким чином, що поверВідповідно до другого аспекту даного винахохня корпуса, розташована під похилою поверхнею, ду запропоновано упаковку, що включає картонну виступає назовні, а поверхня корпуса, протилежна упаковку із дахоподібним верхом, що запечатуєтьповерхні, що виступає, має відповідні заглибленся зверху, текучу речовину, яка міститься в зазнаня, принаймні, у верхній частині. ченій упаковці, та носик для виливання, який може У [EP-A-1172301] розкрито запечатану ємність відкриватись для виливання названої речовини з із плоским верхом для рідких харчових продуктів, зазначеної картонної упаковки, причому зазначена виготовлену з листового пакувального матеріалу, картонна упаковка включає також верхній засіб через верхню поверхню якої проходить поперечна для закривання, що включає субпанель даху, на запечатувальна смуга, що утворює плоский язиякій встановлено носик для виливання і яка гермечок, що виступає і складений копланарно верхній тично прикріплена до нього, зазначена картонна поверхні і на неї вздовж лінії згинання, а носик для упаковка також включає передню субпанель, що виливання встановлений на частині верхньої попроходить вниз від граничної зони між названою верхні, з одного боку якої проходить запечатувасубпанеллю даху та названою передньою субпальна смуга; язичок має плоску, подібну до смужки неллю, граничну зону утворено краєм, що вистудодаткову частину, розташовану між запечатувапає у зазначену передню субпанель, і названий льною смугою та лінією згинання, таким чином, що носик для виливання встановлений поряд з цим площа частини верхньої поверхні, наявної для краєм. встановлення носика, збільшується на ширину Завдяки названим двом аспектам винаходу зазначеної додаткової частини. В одному з описастає можливим запропонувати носик для виливанних варіантів передня, задня та бокові стінки з'єдня для картонної упаковки із дахоподібним верхом, нані одна з одною косими проміжними частинами, що забезпечує більшу площу перерізу потоку, ніж а верхня стінка нахилена відносно горизонталі та у випадку, в якому зазначена вище гранична зона утворює із передньою стінкою опуклий С-подібний не виступала би у передню субпанель. або у ви гляді "посмішки" передній край, що вистуВідповідно до третього аспекту даного винапає назовні. ходу запропоновано картонну заготовку з шаруваВ анонімному дослідницькому звіті "Порційна того пакувального матеріалу, що складається з упаковка для рідких харчови х продуктів" [Kenneth ряду панелей, розташованих одна поряд з іншою, Mason Publications, Hampshire (Гемпшир), United причому межі між зазначеними панелями визнаKingdom (Сполучене Королівство), том 414, №41, чаються набором паралельних ліній слабкості, жовтень 1998 року (1998-10), ХР007123399; ISSN: одна з зазначених панелей включає область для 0374-4353] розкрито упаковку, що має криву лінію утворення чотирикутної субпанелі, що закриває складки в пакувальному матеріалі на верхньому верх, іншу область для утворення субпанелі коркраї передньої панелі упаковки, завдяки чому запуса і частини ліній слабкості між цими областями, безпечується більша верхня панель. Крім того, що проходять всередину від відповідних протилешляхом загинання ребра самого верхнього попежних зон верхніх країв зазначених інших областей, речного запечатувального шва упаковки в напрямтаким чином, що по ходу проходження всередину ку від кривої лінії складки додатково збільшується від зазначених відповідних протилежних зон верхнаявне місце на верхній панелі. Таке розташуванніх країв відстань між кожною з названих частин ня забезпечує більший отвір для пиття і можлиліній слабкості та центральною зоною названої вість використання більшого пристрою для вилипершою області спочатку зменшується, а потім вання на такій упаковці. збільшується. Відповідно до першого аспекту даного винахоВідповідно до четвертого аспекту даного виду запропоновано картонну заготовку для картонаходу запропоновано упаковку, що включає карнної упаковки з дахоподібним верхом, що складатонну упаковку, яка запечатується зверху, з шарується з ряду панелей, розташованих одна поряд з ватого пакувального матеріалу, та текучу іншою, причому межі між зазначеними панелями речовину, яка міститься в зазначеній упаковці, визначаються набором паралельних ліній слабкопричому зазначена картонна упаковка включає сті, одна з зазначених панелей включає не лише верхній засіб для закривання, що включає чотирипершу область для формування першої субпанелі, кутну субпанель даху, та субпанель корпуса, яка що закриває верх і включає кілька по суті трикутпроходить вниз від межі між названою субпанеллю них частин субпанелей, визначених лініями слабдаху та названою субпанеллю корпуса, ця межа кості, а і розташовану назовні від них першу субвключає частини лінії слабкості, що проходять панель для запечатування верха, друга з всередину від відповідних протилежних зон верхзазначених панелей, розташована безпосередньо ніх країв зазначеної субпанелі корпуса, таким чипоряд з однією з названих панелей, включає не ном, що по ходу проходження всередину від затільки другу область для утворення чотирикутної значених відповідних протилежних зон верхніх субпанелі, що закриває верх, а і розташовану накраїв відстань між кожною з названих частин ліній зовні від неї другу субпанель для запечатування слабкості та центральною зоною названої субпаверха, та розташовану всередині субпанель корнелі даху спочатку зменшується, а потім збільшупуса, зазначена друга область включає граничну ється. зону, найдальшу від її межі з зазначеною другою Відповідно до п'ятого аспекту даного винаходу субпанеллю для запечатування верха, і названа запропоновано картонну заготовку з шарува того гранична зона має лінії слабкості, що не є безпепакувального матеріалу, що складається з ряду 9 84866 10 панелей, розташованих одна поряд з іншою, причотирикутних субпанелей даху і, на кожному кінці чому межі між зазначеними панелями визначаютьдаху, трьох трикутних зігн ути х всередину частин ся набором паралельних ліній слабкості, одна з субпанелей, можна розташува ти фланець носика зазначених панелей включає область для утводля виливання, що має досить велику площу порення чотирикутної субпанелі, що закриває верх, перечного переріза для потоку і встановлюється іншу область для утворення субпанелі корпуса і через отвір у одній з субпанелей даху, та фланець несуцільну лінію слабкості між ними. герметично прикріплюється до внутрішньої поверВідповідно до шостого аспекту даного винахохні субпанелі даху, що розглядається, шляхом ду запропоновано упаковку, що включає картонну забезпечення пари трохи зігнутих країв, по одному упаковку, що запечатується зверху, з шарува того з кожного краю даху, між трикутною частиною папакувального матеріалу, та текучу речовину, яка нелі, розташованою безпосередньо під субпанелміститься в зазначеній упаковці, причому зазначелю даху, на якій встановлено носик, та трикутною на картонна упаковка включає верхній засіб для частиною субпанелі, що проходить вздовж верхзакривання, що включає чотирикутну субпанель нього краю сусідньої бокової субпанелі. даху, та субпанель корпуса, що проходить вниз від Додаткові лінії слабкості можуть проводитись межі між названою субпанеллю даху та названою на субпанелі даху, що закриває верх, залежно від субпанеллю корпуса, і ця межа включає лінії слабструктури пакувального шаруватого матеріалу, кості, що перериваються. який використовується для виготовлення картоВідповідно до сьомого аспекту даного винахонної упаковки, і за наявності носика та фланця ду запропоновано упаковку, що включає картонну певного типу на носику. Якщо матеріал, що викоупаковку, що запечатується зверху, з шарува того ристовується, є відносно жорстким картоном із пакувального матеріалу, текучу речовину, яка місполімерним покриттям, а встановлений носик для титься в зазначеній упаковці, та носик для виливиливання має, наприклад, відносно гнучкий флавання, який може відкриватись для виливання нанець, може бути забезпечено пару ліній слабкості званої речовини з зазначеної картонної упаковки, у субпанелі даху до відповідних протилежних бопричому зазначена картонна упаковка включає кових сторін носика для сприяння правильному верхній засіб для закривання, що включає чотирискладанню заготовки для утворення картонної кутну субпанель даху, на якій встановлено носик упаковки. для виливання і яка герметично прикріплена до Якщо упаковка включає картонну упаковку із нього, зазначена картонна упаковка також включає дахоподібним верхом та носиком для виливання, передню субпанель, що проходить вниз від межі що може відкриватись для виливання речовини з між названою субпанеллю даху та названою пекартонної упаковки, гранична зона між задньою редньою субпанеллю, межу утворено краєм, що субпанеллю даху та задньою субпанеллю, більш має попередньо сформовані частини лінії слабкосприйнятно, утворена краєм, що виступає у задню ті, розташовані безпосередньо поряд з найнижчою субпанель корпуса до рівня нижче найнижчої і сата самою передньою частиною зазначеного носимої передньої частини носика. Таким чином, багака. то картонних упаковок можна розташувати в одЗавдяки цим аспектам даного винаходу стає ному ярусі передньою поверхнею до задньої для можливим отримати картонну упаковку, в якіймезберігання і/або транспортування, причому носик жа між субпанеллю корпуса та сусідньою для неї для виливання на розташованій позаду картонній чотирикутною субпанеллю даху не є суцільною упаковці не буде притискатись до верхньої гранипопередньо сформованою прямою лінією слабкосчної зони задньої субпанелі корпуса розташованої ті і яка автоматично формується з заготовки із попереду картонної упаковки, а отже не буде змименшим ризиком пошкодження чи розтріскування нати чи розривати матеріал картонної упаковки у шарува того пакувального матеріалу, з якого вигограничній зоні, як це може статися у випадку, коли товляють картонну упаковку. ця межа не виступає у задню субпанель корпуса. Цей винахід застосовується, зокрема, до карДля ясного і повного розкриття винаходу в тонної упаковки із дахоподібним верхом, але неякості прикладу тут наведені супровідні креслення, обов'язково лише до неї; він також застосовується де: Фігури 1-6 показують відповідні варіанти картодо картонної упаковки із похилим верхом. Більш нної заготовки, з якої буде формуватись картонна прийнятно, картонна упаковка має носик для виупаковка, на Фіг.7 подано вид спереду і зверху у ливання, розташований на субпанелі даху, що перспективі упаковки, що включає картонну упакозакриває верх, і який, більш прийнятно, має форму вку, утворену з картонної заготовки, показаної на нарізної кришки або клапана. Носик, більш прийнФіг.1, Фіг.8 - це вид, аналогічний Фіг.7, але тут поятно, має фланець, герметично прикріплений до казано упаковку, що включає картонну упаковку, внутрішньої або зовнішньої поверхні субпанелі, що утворену з картонної заготовки, зображеної на закриває верх, яка є панеллю даху, що розглядаФіг.2, Фіг.9-11 показують відповідні інші варіанти ється; у першому випадку носик вводиться ззовні картонних заготовок для формування картонних картонної упаковки в отвір у панелі даху. упаковок, на Фіг.12 та 13 подано види спереду та У картонної упаковки, особливо такої, що має зверху у перспективі інших варіантів упаковки, що відносно малий об'єм і субпанелі верхнього засобу включає картонну упаковку, на Фіг.14-16 показано для закривання якої складаються з зовнішнього відповідні інші варіанти картонних заготовок для ряду запечатувальних субпанелей, котрі щільно формування картонних упаковок, на Фіг.17 подано з'єднуються між собою з утворенням запечатувавид спереду і зверху у перспективі упаковки, що льного ребра, і внутрішнього ряду субпанелей, які включає картонну упаковку, утворену з картонної закривають, для забезпечення двох протилежних заготовки, показаної на Фіг.16, на Фіг.18 подано ще 11 84866 12 один варіант картонної заготовки для формування панелі 30 навколо отвору 70. Після цього фланець картонної упаковки, на Фіг.19 подано вид спереду і 73 з термопласту герметично прикріпляють до зверху у перспективі ще одного варіанта упаковки, внутрішнього шару термопласту субпанелі 30 нащо включає картонну упаковку, на Фіг.20 зображевколо отвору 70. Потім можуть попередньо готувано ще один варіант картонної заготовки, з якої фотись до згинання лінії розмітки, що обмежують рмують картонну упаковку, на Фіг.21 подано вид субпанелі з 16 до 34. Картонну упаковку з ще відззаду і зверху у перспективі упаковки, що включає критим верхом заповнюють рідиною, що має упакартонну упаковку, утворену з заготовки, показаної ковуватись Після цього загинають субпанелі 16-34 на Фіг.20, і на Фіг.22 подано ще один варіант карі запечатують субпанелі 16-24 для запечатування тонної заготовки для формування картонної упаверхньої частини картонної упаковки. Під час підковки. готовки до згинання і згинання всередину субпаРозглянемо Фіг.1 та 7. Картонна заготовка 2, нелі 30 область навколо запечатаного фланця 73 показана на Фіг.1, виготовлена з шаруватого маносика 72 біля середини вигнутої вниз лінії розміттеріалу, який складається, принаймні, з шару карки 68 сприяє згинанню панелі 10 по лінії слабкості, тонної основи та внутрішнього і зовнішнього шарів утвореній лінією розмітки 68, а не в іншому місці, термопласту, та картонна упаковка 4 із дахоподібзокрема, не вздовж лінії, по суті, колінеарній лініям ним верхом, утворена з цієї заготовки, використорозмітки 62 та 64. Лінія розмітки 68 лише трохи вується для упаковування рідин, наприклад, моловиступає у субпанель 40, оскільки, якщо б вона ка або фруктового соку. Заготовка 2 складається з виступала надто глибоко, було б важко забезпечичотирьох основних панелей 6, 8, 10 та 12 і п'ятої ти правильне згинання вздовж неї. Вступання лінії панелі для запечатування 14, обмежених лініями розмітки 68 у субпанель 40 означає, що субпанель слабкості у вигляді ліній розмітки 5, 7, 9 та 11 між 30 всередині має більший розмір, ніж у випадку, ними. Ряд панелей з 6 до 14 ще поділений лініями якщо лінія розмітки 68 була би по суті колінеарною слабкості у ви гляді ліній розмітки на чотири ряди із лініями розмітки 62 та 64, тому на панелі 30 мосубпанелей, а саме: ряд панелей для запечатужна розташувати носик для виливання 72 із більвання верха з 16 до 24, які утворюють запечатувашим внутрішнім та зовнішнім діаметром, ніж в інльне ребро 25 картонної упаковки 4, ряд субпанешому випадку. Це також означає, що субпанель 40 лей, що закривають верх, з 26 до 34, ряд у запечатаній зверху картонній упаковці 4 трохи субпанелей корпуса з 36 до 44 та ряд субпанелей, вигинається назовні, особливо у зоні верхнього що закривають дно, з 46 до 54. краю. Це також означає, що носик 72 розташовуСубпанелі 26 та 30 є чотирикутними і утворюється трохи глибше відносно до панелей 38-42, ніж ють відповідні чотирикутні панелі даху картонної це було б в іншому випадку. Для забезпечення упаковки із дахоподібним верхом 4, а субпанелі 28 цього лінія розмітки 58 трохи вигнуті від субпанета 32 є чотирикутними, і кожна з них поділена відлей 20 і 30, таким чином, що у запечатаному зверповідними прямими лініями розмітки 56 і трохи ху стані картонної упаковки, замість того, щоб часкривими лініями розмітки 58 на три трикутні частитини субпанелей 28с і 32с розташовувались по ни субпанелі 28а-28с і 32а-32с. Лінії розмітки 58 суті плоско, поверхня до поверхні із нижньою стовигнуті у напрямку від субпанелей 20 та 30. роною увігнутої панелі 30, кожна з них трохи виМежі між субпанелями 26 та 36; субпанелі 28 гнута від цієї нижньої поверхні, залишаючи зазор, та 38; субпанелі 32 та 42; та субпанелі 34 та 44 так що фланець 73 легше встановлюється в місвизначаються відповідними прямими лінями розцях, де він виступає між субпанеллю 30 та кожною мітки 60, 62, 64 та 66, а межа між субпанелями 30 з частин субпанелей 28с і 32с. Це особливо важта 40 визначається кривою лінією розмітки 68, яка, ливо, коли картонна упаковка має відносно малий як видно на Фіг. 1, виступає у субпанель 40. У субвнутрішній об'єм, а носик 72 має відносно великий панелі 30 утворено круговий отвір 70 для встановпоперечний переріз для потоку порівняно з внутлення носика для виливання 72 з термопласту. рішнім об'ємом. Лінії розмітки 76 також сприяють Межа між субпанелями 20 та 30 визначається глибшому встановленню носика 72, оскільки сприпрямою лінією розмітки 74. З відповідних протилеяють більшій гнучкості середньої частини субпажних сторін отвору 70 розташовані вигнуті від ньонелі 30 відносно її бокових частин і, таким чином, го криві лінії розмітки 76, які проходять від відповіполегшують складання заготовки 2. дних місць перетинання ліній розмітки 58 та 68 з Зображений на Фіг.2 варіант відрізняється від лініями розмітки 7 та 9 до відповідних місць на лінії зображеного на Фіг.1 тим, що замість лінії слабкорозмітки 74, рівновіддалених від відповідних кінців сті, яка утворює межу між субпанелями 30 і 40 та лінії 74. виступає у субпанель 40 у вигляді кривої лінії розСпосіб виготовлення зображеної на Фіг.7 упамітки 68, у цьому випадку вона складається з ковки такий. Після виготовлення показаної на Фіг.1 трьох прямих ліній розмітки 68а-68с, а відповідні заготовки п'ята панель 14 щільно прикріпляється лінії слабкості у формі кривих ліній розмітки 76 на до протилежної панелі 6 із утворенням рукава, Фіг.1 замінені відповідними прямими лініями розвідкритого з обох боків. Потім запечатують дно мітки 76а, що проходять від відповідних з'єднань цього рукава, загинаючи всередину субпанелі 46між лініями розмітки 68а-68с до відповідних кінців 54 та запечатуючи їх, та отримують картонну упалінії розмітки 74. Також вниз і назовні від відповідковку з запечатаним дном та відкритим верхом. них з'єднань між лініями розмітки 68а-68с до відПотім носик 72 вводять зверху у відкритий верх повідних сусідніх країв субпанелі 40 проходять картонної упаковки та вставляють в отвір 70 зсекороткі лінії розмітки 78, які, таким чином, обмередини картонної упаковки, доки фланець 73 ножують відповідні частини 79 субпанелі 40. Зобрасика не притиснеться до внутрішньої поверхні субжена на Фіг.8 упаковка по суті така сама, як на 13 84866 14 Фіг.7. Лінії розмітки 76а виконують таку саму функрозмітки 68n, крайні частини 86 якої виступають у цію, що і лінії розмітки 76 на Фіг.7, а лінії розмітки субпанель 30 на відповідних протилежних сторо68а-68с виконують таку саму функцію, що і лінія нах носика 72 та мають таке саме призначення, розмітки 68 на Фіг.7, і частини субпанелі 79 сприящо і лінії розмітки 76, 76а, 76b та 84, які були опиють контролю за вигинанням назовні, зокрема, сані раніше. зони верхнього краю субпанелі 40. Конфігурація ліній розмітки на субпанелях 30 Замість того, щоб лінії слабкості, утворені лініта 40, особливо ліній розмітки 76, 76a, 76b та 84 та ями розмітки 78, розходились вниз, як показано на частин 86 на субпанелі 30, залежить від типу шаФіг.2, вони можуть сходитись вниз, можливо, переруватого пакувального матеріалу, що використотинаючись, можливо у нижчому краї субпанелі 40, вується, та типу носика 72, якщо він є. Так, у каряк показано на Фіг.3, таким чином утворюючи на тонній упаковці із легко гнучким фланцем на останній субпанелі частини субпанелі 79b, функція носику 72 фланець не підтримує жорстко складаняких відповідає функції частин субпанелі 79. ня шаруватого матеріалу, що призводить до неЯкщо є бажаним, додаткова лінія слабкості правильного згинання вздовж межі між субпанеможе проходити поперек субпанелі 40 від одної до лями 30 та 40. На Фіг.13 показано варіант, іншої з ліній розмітки 7 та 9, по суті паралельно до подібний до варіанта на Фіг.1 та 7, за винятком лінії слабкості 68 або 68а-68с (наприклад, як покатого, що тут наявні додаткові дугоподібні лінії роззано на Фіг.4, де ця додаткова лінія слабкості мітки 88, що проходять від відповідних місць, де утворена лініями розмітки 80а-80с, паралельними лінії розмітки 58, 68 та 76 перетинаються з лініями відповідним лініям розмітки 68а-68с), з лініями розмітки 7 та 9, до відповідних місць на відповідслабкості (такими як лінії слабкості 82 на Фіг.4), що них протилежних сторонах носика 72. Лінії розмітпроходять вниз від лінії слабкості 68 або 68а-68с, ки 88 поділяють субпанель 30 на дві частини субабо без них. Таким чином, субпанель 40 утворена панелі 90 та 91. Частина субпанелі 90 з одною частиною субпанелі або низкою частин розташована між кривою лінією розмітки 68 та субпанелі (таких як частини субпанелі 83а-83с, лініями розмітки 88 і найнижчою та самою передпоказані на Фіг.4), які охоплюють ширину субпаненьою частиною носика 72; а частина субпанелі 91 лі 40. Функція цієї однієї частини субпанелі або обмежена лініями розмітки 88, самою задньою низки частин субпанелі полягає в тому, щоб спричастиною носика 72 та лінією розмітки 74. Частина яти вигинанню назовні, зокрема, зони верхнього субпанелі 90 сприяє забезпеченню правильного краю субпанелі 40. згинання заготовки. Зображений на Фіг.5 варіант відрізняється від У варіантах, зображених на Фіг.9-11, немає зображеного на Фіг.2 тим, що замість ліній слабкопопередньо сформованої частини лінії слабкості сті, утворених лініями розмітки 76а, є виконуюча безпосередньо поряд з найнижчою і самою передтаку саму функцію дуга слабкості, утворена лінією ньою частиною носика 72, так що ця частина шарозмітки 84, що огинає отвір 70 та закінчується у руватого матеріалу, яка розташована безпосередвідповідних точках перетинання між лініями розміньо поряд із зазначеною найнижчою та самою тки 68а-68с. передньою частиною і яка згинається з утворенНемає необхідності в тому, щоб лінія слабкосням частини краю між субпанелями 30 та 40, приті, утворена лінією розмітки 68 або лініями розмітчому положення цього згинання визначається знаки 68а-68с, виступала у субпанель 40 по всій шичною мірою положенням названої найнижчої і рині субпанелі 40, але ця лінія може виступати самої передньої частини, може згинатись у потріблише на частині ширини, хоча, більш прийнятною ному місці без необхідності в попередньому форє більша частина ширина, як показано на Фіг.6. муванні частини лінії слабкості в цій частині краю. Крім того, якщо бажано, як проілюстровано лініями Лінія слабкості, утворена лініями розмітки 68 розмітки 76b на Фіг.6, лінії слабкості, утворені лініта 68а-68n на Фіг.1-13 не обов'язково повинна бути ями розмітки 76 або 76а, можуть закінчуватись на безперервною між лініями розмітки 7 та 9. На малій відстані від лінії слабкості, утвореної лінією Фіг.14-19 показані варіанти, в яких також немає розмітки 68 або лініями розмітки 68а-68с. попередньо сформованої частини лінії слабкості, Варіанти, показані на Фіг.9-12, відрізняються безпосередньо поряд з найнижчою та самою певід варіантів на Фігурах 1 та 2 у тому, що замість редньою частиною носика 72, оскільки наявна полінії слабкості, яка утворює межу між субпанелями передньо сформована лінія слабкості перерива30 та 40 і виступає у субпанель 40, маючи форму ється і обмежує зону 92, де область заготовки для однієї дугоподібної лінії розмітки 68 або трьох формування субпанелі даху 130, що закриває прямих ліній розмітки 68а-68с, тут вона утворена верх, та область заготовки для формування пелініями розмітки, що складаються з кількох дугоредньої субпанелі корпуса 140 переходять одна в подібних частин, таких як дві дугоподібні частини іншу. 68d та 68е, показані на Фіг.9, або три дугоподібні На Фіг.14 показано базовий варіант, в якому частини 68f-68h, показані на Фіг.10 (подібні до вапара кривих ліній розмітки 168 проходять від відріанта, зображеного на Фіг.6, за винятком того, що повідних місць, де лінії розмітки 58 перетинаються дугоподібна частина 68g на Фіг.10 більше виступає з лініями розмітки 7 та 9, всередину і вниз у нау субпанель 40), або поєднання дугоподібних та прямку до середньої зони потенційної передньої прямих частин, як показано на Фіг.11, де дві дугосубпанелі 140. Варіанти, показані на Фіг.15-17, подібні лінії розмітки 68і та 68j з'єднані між собою відрізняються від зображеного на Фіг.14 тим, що прямою лінією розмітки 68k або, як показано на криві лінії розмітки 168 продовжуються вниз Фіг.12, дві короткі прямі, по суті горизонтальні лінівздовж відповідних кривих траєкторій, доки не пеями розмітки 68l та 68m, з'єднані кривою лінією ретнуться із знову із лініями розмітки 7 та 9. Зо 15 84866 16 бражений на Фіг.18 варіант відрізняється від зорозмітки 360. Отже, найнижча і сама передня часбраженого на Фіг.14 тим, що тут є дуга слабкості, тина носика 72 не упиратиметься в край, утвореутворена лінією розмітки 184, що огинає отвір 70, ний лінією розмітки 360, як це було б у випадку, торкається внутрішніх країв кривих ліній розмітки коли ця лінія розмітки була прямою і горизонталь168 та закінчується на лініях розмітки 7 та 9. Відною. повідні частини лінії розмітки 184 нижче точки, в Зображений на Фіг.22 варіант відрізняється від якій лінії розмітки 168 торкаються лінії розмітки зображеного на Фіг.20 тим, що замість межі між 184, важливі для процесу згинання у випадку висубпанелями 326 і 336, утвореної кривою лінією користання відносно великих носиків 72. розмітки 360, лінія слабкості між потенційною задЗображений на Фіг.19 варіант відрізняється від ньою субпанеллю 426, що закриватиме верх, та показаного на Фіг.14 тим, що замість кривих ліній потенційною задньою субпанеллю корпуса 436 не розмітки 168 використовується пара коротких пряє безперервною і складається з пари коротких мих ліній розмітки 268. Показані лінії розмітки 268 прямих ліній розмітки 460, що проходять всередизнаходяться під кутом до горизонталі, але можуть ну та вниз, із утворенням зони переходу 492 між бути, по суті, і горизонтальними. субпанелями 426 і 436. Залежно від конфігурації ліній розмітки 168 та Конфігурація ліній розмітки 360 і 460 може змі268, розмір зони переходу 92 може змінюватись. нюватись і не обов'язково повинна бути дзеркальНаявність зони 92 забезпечує більші можливості ним відображенням ліній розмітки 368 і 468. Крім при складанні конфігурації верхньої частини картого, додаткові лінії розмітки, подібні до ліній розтонної упаковки і, таким чином, дозволяє встановмітки 76 на Фіг.1, можуть проводитись на потенлювати різноманітні носики, оскільки фланець ноційних задніх субпанелях 326 і 426, що закриватисика 72 може природно визначити місце згинання муть верх, щоб сприяти правильному згинанню зони переходу 92. Більше того, після згинання заготовки у процесі складання. зменшується ризик ламання або розтріскування В усі х показаних заготовках картонної упаковшарува того матеріалу. ки, принаймні, одна межа між потенційною субпаЗображений на Фіг.20 та 21 варіант подібний неллю даху, що закриватиме верх, 30, 130, 326 та до показаного на Фіг.1 та 7, але відрізняється у 330 та потенційною боковою субпанеллю 40, 140, тому, що замість прямої, по суті горизонтальної 336 та 340 має лінію слабкості, яка не є безперерлінії розмітки 60, що являє собою межу між дахом вною і/або складається з частин лінії слабкості, що та субпанелями корпуса 26 і 36, межа між відповіпроходять поперек ряду чотирьох основних панедними субпанелями даху та корпусу 326 і 336 вилей картонної заготовки. значається кривою лінією розмітки 360, що вистуУ випадках, коли лінія слабкості має частини пає у субпанель 336 таким самим чином, як і лінія 68d та 68е, зображені на Фіг.9, 68f та 68h - на розмітки 368, що відповідає лінії розмітки 68, виФіг.10, 68i та 68j - на Фіг.11, 168 - на Фіг.14-18 та ступає у субпанель 340. 268 - на Фіг.19, відстань між кожною з цих частин Коли заготовку 302 складають для утворення та центральною областю сусідньої субпанелі кризапечатаної зверху картонної упаковки 304, субпаши, що закриває верх, спочатку зменшується по нель 326 утворює чотирикутн у задню субпанель, ходу руху всередину від їх відповідних (верхніх) що закриває верх, а субпанель 336 утворює задню з'єднань із лініями розмітки 7 та 9, а потім збільсубпанель корпуса. шується. Після встановлення деякої кількості картонних Усі зображені варіанти підходять для неасепупаковок 304 у ряд для зберігання і/або транспортичних та асептичних упаковок текучих речовин на тування, коли картонній упаковки 304 розмішають пакувальних машинах, що здійснюють формувантаким чином, що передня субпанель корпуса одніня, заливання та запечатування, зокрема, картоєї картонної упаковки розташовується навпроти нних упаковок із дахоподібним верхом і, особливо, задньої субпанелі корпуса картонної упаковки пеупаковок з шаруватого матеріалу, що містить ред нею, найнижча і сама передня частина носика алюмінієву фольгу. 72 знаходиться над центральною частиною лінії 17 84866 18 19 84866 20 21 84866 22 23 84866 24 25 Комп’ютерна в ерстка О. Гапоненко 84866 Підписне 26 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
