Пігментні гранули

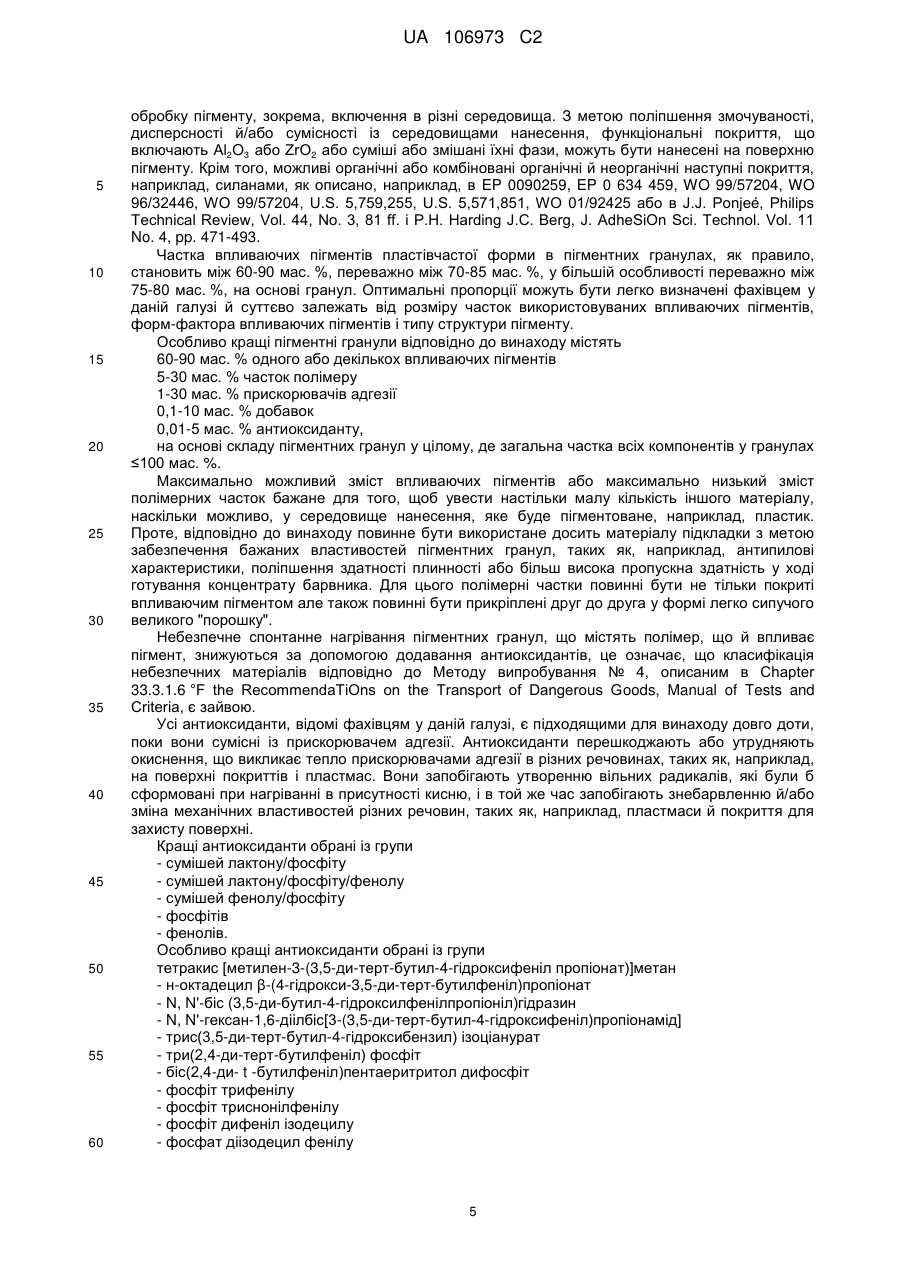

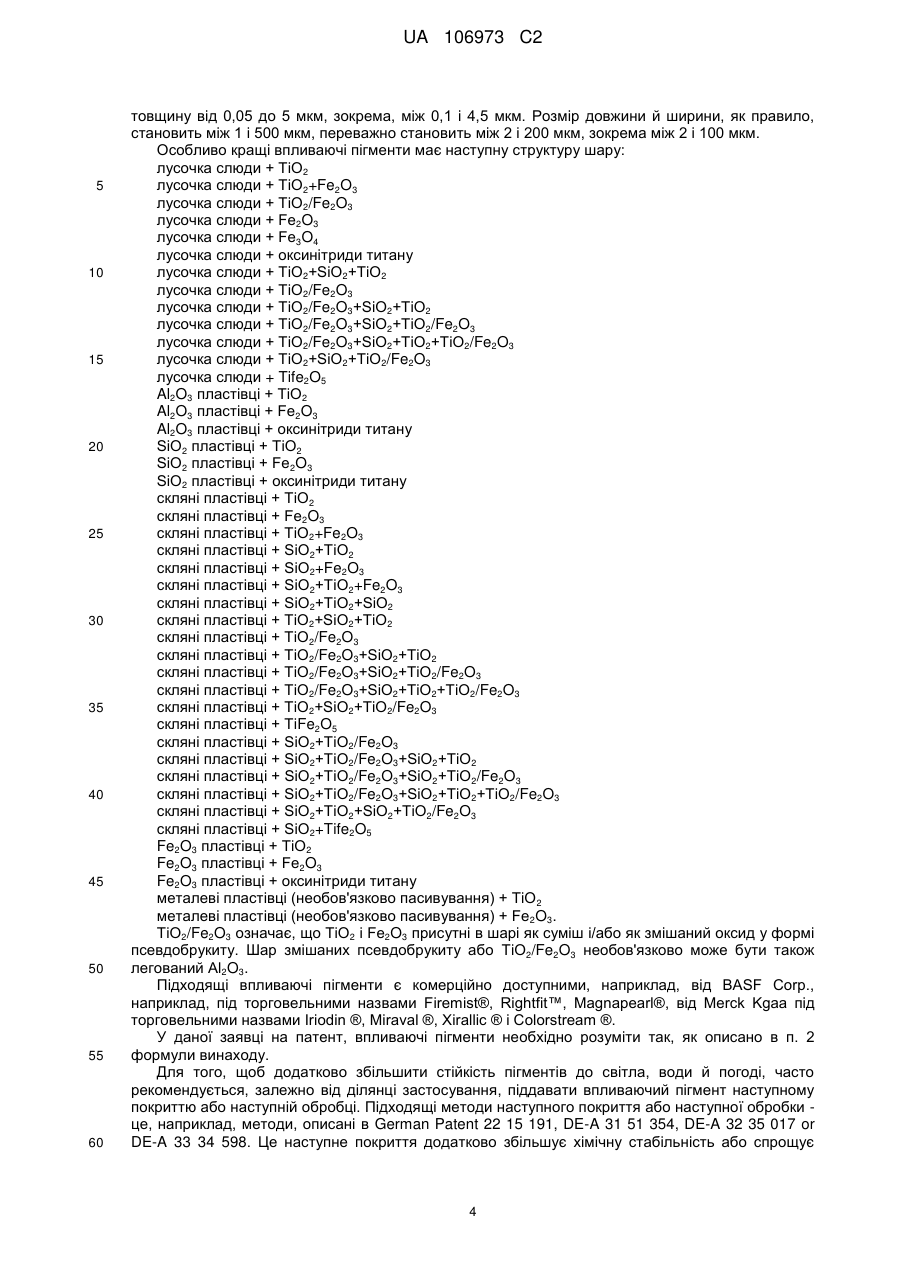

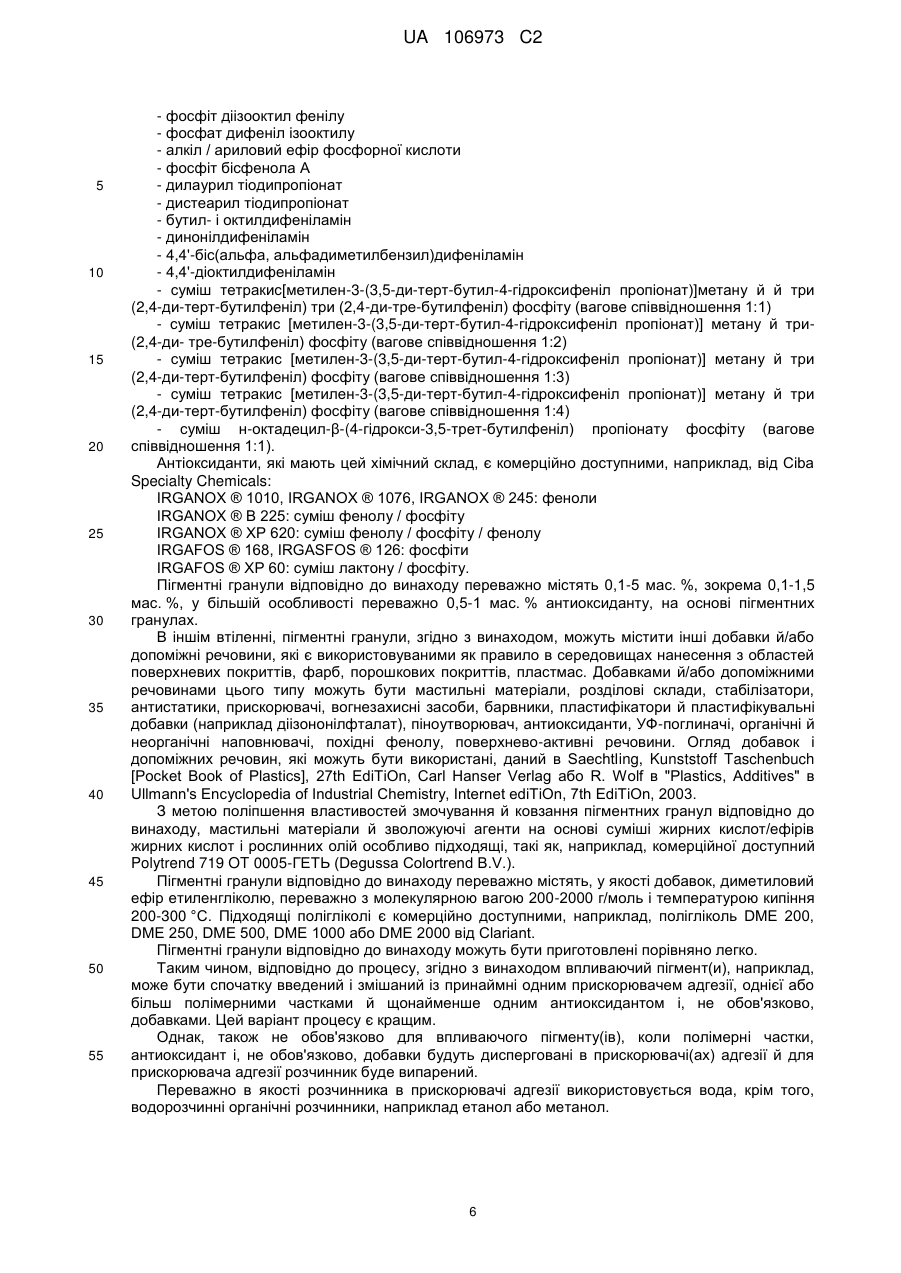

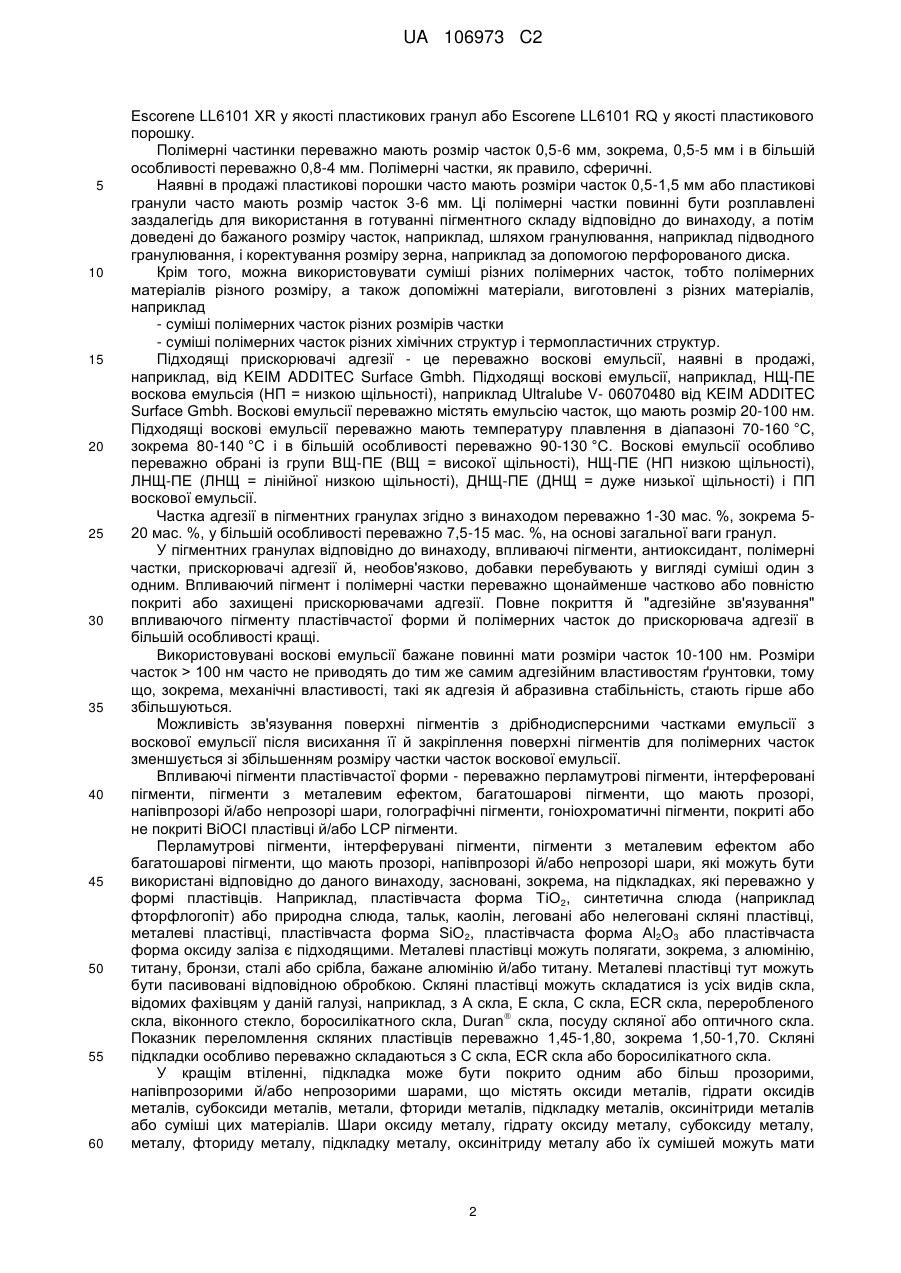

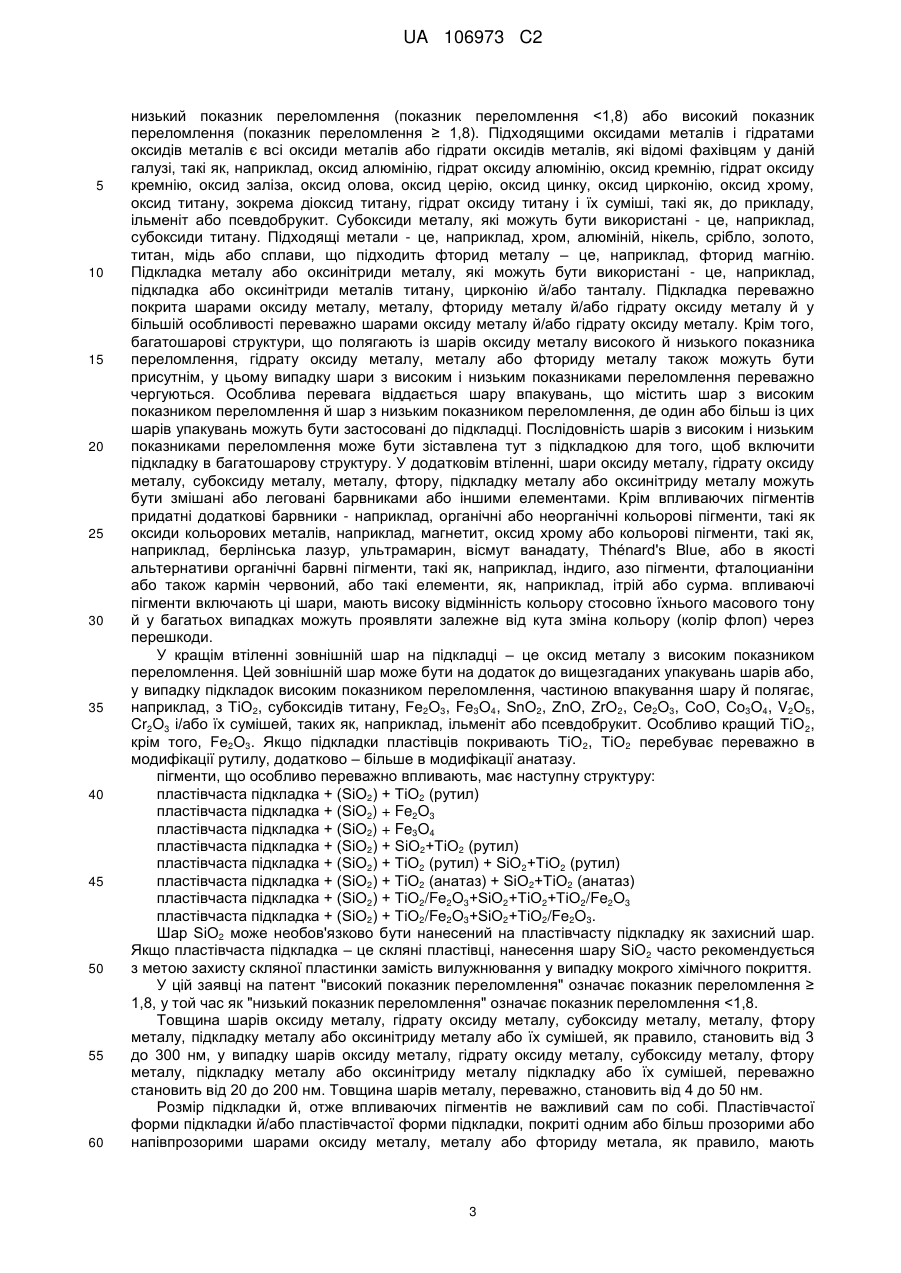

Реферат: Даний винахід належить до пігментних гранул, які містять один або більш ефектних пігментів пластівчастої форми, полімерні частки або суміші полімерних часток, прискорювач адгезії, антиоксидант і, якщо необхідно, добавок, а також до їхнього застосування в порошкових покриттях, пластмасах і для готування концентратів барвників. UA 106973 C2 (12) UA 106973 C2 UA 106973 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до пігментних гранул, які містять один або більше впливаючих пігментів, пластівчастої форми, а також до їхнього застосування для пігментації середовища нанесення, наприклад, для порошкових покриттів і, зокрема, пластмас, а також для готування концентрованих барвників. Текуча властивість пігментів на основі субстратів пластівчастої форми, таких як, наприклад, пластівці слюди, часто є незадовільною. У різноманітності застосувань, зокрема, у сфері друку й фарб, це не приводить до великих проблем. При введенні в пластик, проте, властивість слабкої плинності цих пігментів виявляється особливо проблемною. Крім того, виражений витяг пили відбувається під час обробки перламутрових пігментів, наприклад, при готуванні концентратів барвників, яке вимагає встаткування підвищеної складності для усунення пили й для очищення машин. Відомим по суті є покривання пігментів органічними компонентами, для того, щоб спростити введення пігментів, наприклад, у пластмаси, порошкові покриття, чорнило і т.д. Процеси такого типу для готування складів пігментів і гранул, що містять пігменти, відомі, наприклад, з DE 26 03 211, WO 2005/052076, WO 2005/019327 і U.S. 2002/0098435 A1. Механічні властивості впливаючих пігментів на основі субстратів пластівчастої форми часто досить незадовільні, що проявляється у вигляді курного стертого матеріалу внаслідок руйнування пігментів і втрати зчеплення покриття з підтримуючою підкладкою у формі розшарування. Ще однієї проблемою є збільшення пропускної здатності в процесі екструзії при введенні складів, які містять пігмент, у пластмасу. Склади з попереднього рівня техніки часто характеризуються недостатньою стійкістю до окиснення. Крім того, проте, було встановлено, що пігментні гранули, відомі з існуючого рівня техніки, містять > 50 % впливаючих пігментів і органічного полімеру, часто не стійкі до окиснення й схильні до небезпечного мимовільного нагрівання, хоча пігментні гранули цього типу не повинні бути класифіковані як легкозаймисті тверді речовини (відповідно до процедури випробування А.10. Combustibility of Solid Substances in the Official Journal of the European Communities No. L 383 A/76 °F 29.12.1992). Завданням даного винаходу є забезпечення безпилових пігментних гранул, які можуть бути досить добре введені в середовище нанесення, зокрема, у поліолефінові пластмаси, і в те ж саме час не виявляти тенденцію до небезпечного мимовільного нагрівання. Дивно, але в цей час установлене, що пігментні гранули містять один або більш впливаючих пігментів пластівчастої форми, полімерні частки, принаймні один прискорювач адгезії, принаймні один антиоксидант і, необов'язково, добавки, істотно придатні для використання, зокрема, при виробництві пластмас, а також дуже добре можуть бути використані в готуванні концентратів барвників. Крім того, ці пігментні гранули захищені від самозаймання. Тому даний винахід відноситься до пігментних гранул, які відрізняються тим, що вони містять один або кілька впливаючих пігментів пластівчастої форми, полімерних часток, принаймні один прискорювач адгезії, принаймні один антиоксидант і, необов'язково, добавки. Тут впливаючий пігмент переважно за допомогою склеювання приєднаний до поверхні за допомогою полімерних часток або частково або повністю покритий ними. Пігментні гранули цього типу показують значне зниження тенденції до самозаймання й, завдяки їхнім гарним текучим властивостям, особливо підходять для пігментації пластмас і для готування концентратів барвників. Даний винахід відноситься, крім того, до процесу готування пігментних гранул відповідно до винаходу, у якім один або кілька впливаючих пігментів пластівчастої форми, одна або кілька полімерних часток, принаймні один прискорювач адгезії й, необов'язково, добавки змішуються одночасно або послідовно. Пігментні гранули, відповідно до винаходу, виявилися особливо вигідними для введення в пластмаси. Крім того, пігментні гранули, відповідно до винаходу не пилоподібні й дуже легко текучі, що знижує складність устаткування для їхньої обробки. Крім того, пропускна здатність може бути збільшена принаймні до коефіцієнта 2-5 у порівнянні з неопрацьованим пігментом, залежно від умов, при використанні пігментних гранул відповідно до винаходу у двошнековому екструдері. Крім того, концентровані барвники, що мають зміст пігменту, що впливає, до 50 мас. % на основі концентрованого барвника, можуть бути отримані в одношнековому екструдері, використовуючи пігментні гранули відповідно до винаходу. Крім впливаючого пігменту основним елементом пігментних гранул відповідно до винаходу є полімерні частки. Полімерні частки переважно складаються з поліолефінів, зокрема з поліетилену (ПЕ) і поліпропілену (ПП). Дуже приватна перевага віддається ЛНЩ-ПЕ пластмасі (ЛНЩ-ПЕ: лінійний низкою щільності), наявної в продажі, наприклад, від Exxonmobil під торговельної маркою 1 UA 106973 C2 5 10 15 20 25 30 35 40 45 50 55 60 Escorene LL6101 XR у якості пластикових гранул або Escorene LL6101 RQ у якості пластикового порошку. Полімерні частинки переважно мають розмір часток 0,5-6 мм, зокрема, 0,5-5 мм і в більшій особливості переважно 0,8-4 мм. Полімерні частки, як правило, сферичні. Наявні в продажі пластикові порошки часто мають розміри часток 0,5-1,5 мм або пластикові гранули часто мають розмір часток 3-6 мм. Ці полімерні частки повинні бути розплавлені заздалегідь для використання в готуванні пігментного складу відповідно до винаходу, а потім доведені до бажаного розміру часток, наприклад, шляхом гранулювання, наприклад підводного гранулювання, і коректування розміру зерна, наприклад за допомогою перфорованого диска. Крім того, можна використовувати суміші різних полімерних часток, тобто полімерних матеріалів різного розміру, а також допоміжні матеріали, виготовлені з різних матеріалів, наприклад - суміші полімерних часток різних розмірів частки - суміші полімерних часток різних хімічних структур і термопластичних структур. Підходящі прискорювачі адгезії - це переважно воскові емульсії, наявні в продажі, наприклад, від KEIM ADDITEC Surface Gmbh. Підходящі воскові емульсії, наприклад, НЩ-ПЕ воскова емульсія (НП = низкою щільності), наприклад Ultralube V- 06070480 від KEIM ADDITEC Surface Gmbh. Воскові емульсії переважно містять емульсію часток, що мають розмір 20-100 нм. Підходящі воскові емульсії переважно мають температуру плавлення в діапазоні 70-160 °C, зокрема 80-140 °C і в більшій особливості переважно 90-130 °C. Воскові емульсії особливо переважно обрані із групи ВЩ-ПЕ (ВЩ = високої щільності), НЩ-ПЕ (НП низкою щільності), ЛНЩ-ПЕ (ЛНЩ = лінійної низкою щільності), ДНЩ-ПЕ (ДНЩ = дуже низької щільності) і ПП воскової емульсії. Частка адгезії в пігментних гранулах згідно з винаходом переважно 1-30 мас. %, зокрема 520 мас. %, у більшій особливості переважно 7,5-15 мас. %, на основі загальної ваги гранул. У пігментних гранулах відповідно до винаходу, впливаючі пігменти, антиоксидант, полімерні частки, прискорювачі адгезії й, необов'язково, добавки перебувають у вигляді суміші один з одним. Впливаючий пігмент і полімерні частки переважно щонайменше частково або повністю покриті або захищені прискорювачами адгезії. Повне покриття й "адгезійне зв'язування" впливаючого пігменту пластівчастої форми й полімерних часток до прискорювача адгезії в більшій особливості кращі. Використовувані воскові емульсії бажане повинні мати розміри часток 10-100 нм. Розміри часток > 100 нм часто не приводять до тим же самим адгезійним властивостям ґрунтовки, тому що, зокрема, механічні властивості, такі як адгезія й абразивна стабільність, стають гірше або збільшуються. Можливість зв'язування поверхні пігментів з дрібнодисперсними частками емульсії з воскової емульсії після висихання її й закріплення поверхні пігментів для полімерних часток зменшується зі збільшенням розміру частки часток воскової емульсії. Впливаючі пігменти пластівчастої форми - переважно перламутрові пігменти, інтерферовані пігменти, пігменти з металевим ефектом, багатошарові пігменти, що мають прозорі, напівпрозорі й/або непрозорі шари, голографічні пігменти, гоніохроматичні пігменти, покриті або не покриті BіОСI пластівці й/або LCP пігменти. Перламутрові пігменти, інтерферувані пігменти, пігменти з металевим ефектом або багатошарові пігменти, що мають прозорі, напівпрозорі й/або непрозорі шари, які можуть бути використані відповідно до даного винаходу, засновані, зокрема, на підкладках, які переважно у формі пластівців. Наприклад, пластівчаста форма TiО2, синтетична слюда (наприклад фторфлогопіт) або природна слюда, тальк, каолін, леговані або нелеговані скляні пластівці, металеві пластівці, пластівчаста форма SiО2, пластівчаста форма Al2O3 або пластівчаста форма оксиду заліза є підходящими. Металеві пластівці можуть полягати, зокрема, з алюмінію, титану, бронзи, сталі або срібла, бажане алюмінію й/або титану. Металеві пластівці тут можуть бути пасивовані відповідною обробкою. Скляні пластівці можуть складатися із усіх видів скла, відомих фахівцям у даній галузі, наприклад, з А скла, E скла, C скла, ECR скла, переробленого скла, віконного стекло, боросилікатного скла, Duran скла, посуду скляної або оптичного скла. Показник переломлення скляних пластівців переважно 1,45-1,80, зокрема 1,50-1,70. Скляні підкладки особливо переважно складаються з C скла, ECR скла або боросилікатного скла. У кращім втіленні, підкладка може бути покрито одним або більш прозорими, напівпрозорими й/або непрозорими шарами, що містять оксиди металів, гідрати оксидів металів, субоксиди металів, метали, фториди металів, підкладку металів, оксинітриди металів або суміші цих матеріалів. Шари оксиду металу, гідрату оксиду металу, субоксиду металу, металу, фториду металу, підкладку металу, оксинітриду металу або їх сумішей можуть мати 2 UA 106973 C2 5 10 15 20 25 30 35 40 45 50 55 60 низький показник переломлення (показник переломлення
