Ріжучий хвилястий диск з насічками

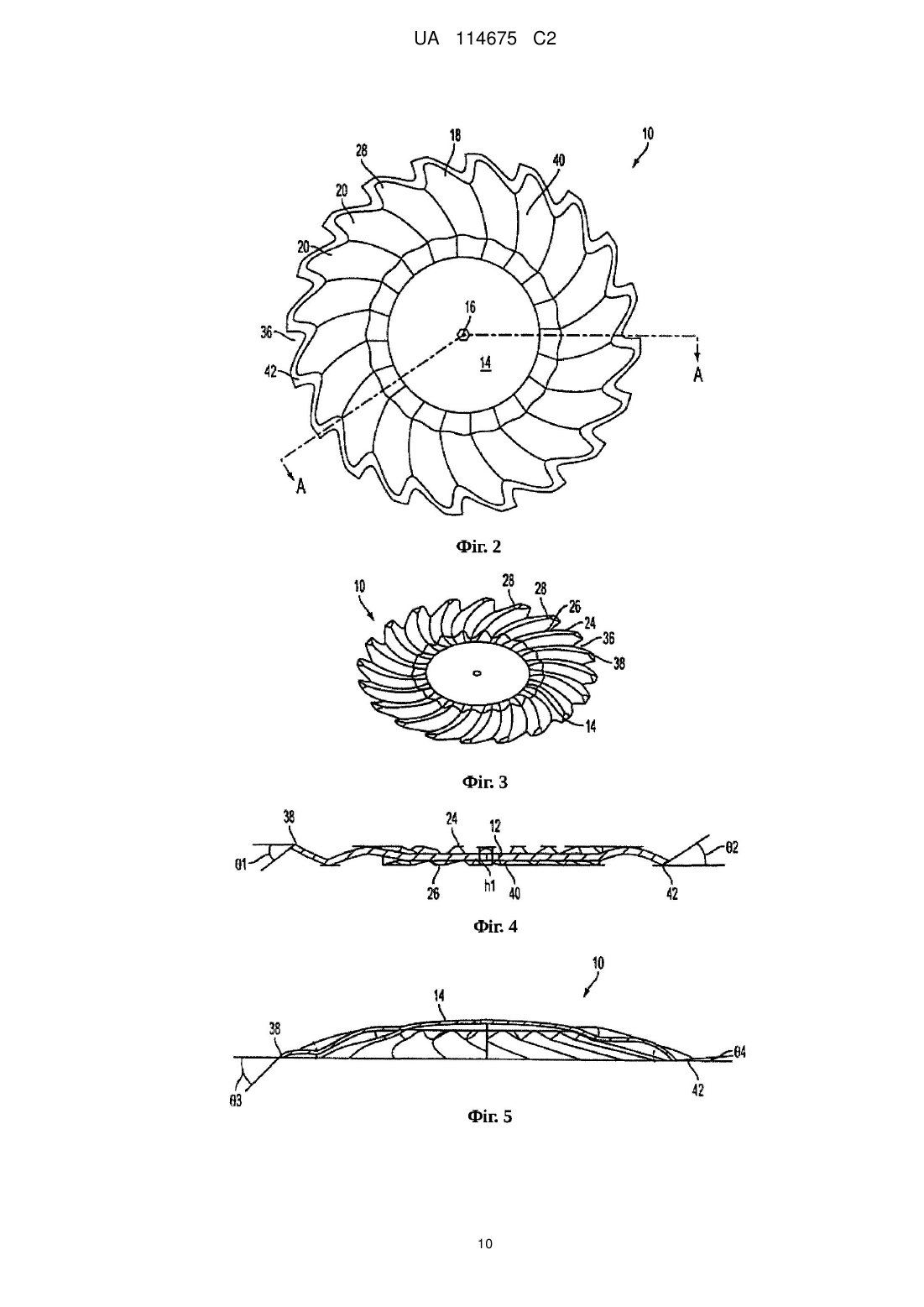

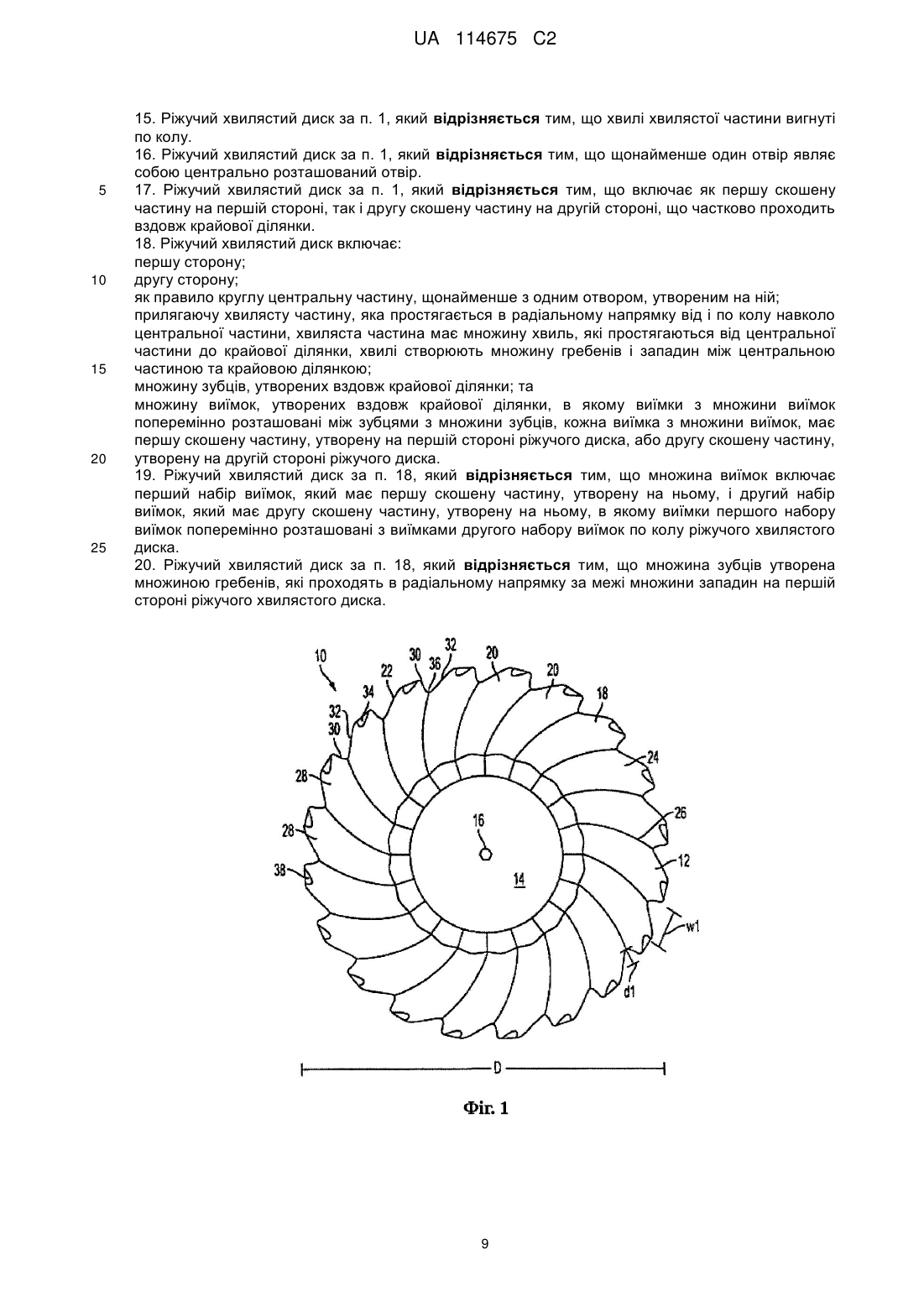

Реферат: Ріжучий хвилястий диск включає першу сторону, другу сторону, центральну частину, щонайменше з одним отвором, утвореним на ній, та прилягаючу хвилясту частину, яка простягається в радіальному напрямку від і по колу навколо центральної частини. Хвиляста частина включає множину хвиль, які простягаються від центральної частини до крайової ділянки, хвилі утворюють множину гребенів і западин між центральною частиною і крайовою ділянкою. Ріжучий хвилястий диск, також, включає множину зубців утворених вздовж крайової ділянки. Щонайменше перша скошена частина може бути утворена на першій стороні та вздовж крайової ділянки і друга скошена частина може бути утворена на другій стороні та вздовж крайової ділянки. UA 114675 C2 (12) UA 114675 C2 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 Передумови створення винаходу [0001] Даний винахід належить до сільськогосподарської техніки, а більш конкретно до дисковий ніж для обробки ґрунту. Дисковий ніж даного винаходу може бути використаний для борони або подібного обладнання і придатний, наприклад, для використання при вертикальній обробці ґрунту. [0002] Дисковий ніж використовуються в сільському господарстві для оброблення ґрунту, тобто для вирівнювання, розпушування, закопування залишків і т. д. Дисковий ніж зазвичай можуть кріпитися до пристроїв, або працювати як частина пристроїв, таких як борона або аналогічних сільськогосподарських знарядь. Дискові ножі протягують через ґрунт, шляхом примусового обертання. При обертанні дисковий ніж взаємодіє з ґрунтом, тим самим обробляючи ґрунт. Це може бути зроблено, наприклад, в рамках підготовки до посадки та/або для сезонної обробки ґрунту. [0003] Відомі з рівня техніки ріжучого диска має різні форми. Однак, майже всі ці відомі з рівня техніки ножі як правило мають круглу (дископодібну) форму, як правило, з плоскою або увігнутою центральною частиною з отвором або іншим отвором, або отворами, які виконані з можливістю кріплення ножа до борони або аналогічних сільськогосподарських знарядь. Багато з інших особливостей таких дискових ножів можуть змінюватися в залежності від характеру конкретного застосування у землеробстві і характеристик ґрунту, призначеного для оброблення, таких як твердість ґрунту, наявністю каменів або іншого вмісту, та/або наявності певних видів сільськогосподарських залишків. [0004] Наприклад, відомі з рівня техніки ножі, як правило, мають гладку поверхню. Однак, інші ножі виготовляються з викривленою поверхнею, а саме з канавками, нерівностями, рифленням, шорсткостями, хвилями тощо, які призначені для обробки та переміщення ґрунту таким чином, що результаті ґрунт приводиться в належний стан. [0005] Так само деякі інші відомі з рівня техніки дискові ножі включають, як правило, круглий ріжучий край (або периметр, або периферію), у той час як інші ріжучі диски включають різну геометрію та/або викривлення краю, такі як виїмки, рифлення, фаски, зубці та структури, які адаптовані для різних типів ґрунту та умов обробки ґрунту. [0006] Відомі з рівня техніки дискові ножі мають різний діаметр, починаючи від діаметру близько 8 дюймів до діаметра близько 36 дюймів, в залежності від геометрії і конфігурації конкретного ножа, суті конкретної умови обробки і характеристики ґрунту, який призначається для обробки. Аналогічно відомі з рівня техніки дискові ножі також виготовляються як плоскі дискові ножі (які, як правило, мають нульову увігненість), незначну увігнутість ножа (з радіусом кривизни в діапазоні приблизно від 850-1000 мм) або на рівні увігнутості ріжучого дичка (з радіусом кривизни в діапазоні приблизно від 600-750 мм). В такому значенні, радіус кривизни дискового ножа відноситься до ступеня кривизни вигнутої частини дискового ножа. [0007] Відомий з даного рівня техніки один конкретний дисковий ніж з радіальним зубчастим ріжучим краєм або зовнішньою периферією, тобто, край містить зубці, які мають в основному радіально синусоїдальну або хвилясту геометрію. Даний відомий з рівня техніки дисковий ніж включає, як правило, круглу пластину, яка має периферійний радіальний зубчастий ріжучий край, гладку (тобто, не рифлену, не хвилясту) центральну частину, призначену для встановлення на борону або як сільськогосподарське знаряддя, та хвилясту (рифлену) частину, яка має множину хвиль або канавок, сформованих множиною прилягаючих гребенів та западин розташованих між гладкою центральною частиною та радіальним зубчастим краєм. [0008] Даний конкретний дисковий ніж відомий з рівня техніки, має множину гребенів з одного боку ріжучого диска, які проходять радіально від центральної частини дискового ножа на відстань довшу ніж відстань множини западин. Таким чином, радіальний зубчастий ріжучий край створений вздовж зовнішньої периферії ножа. Геометрія цього радіального зубчастого краю забезпечує кращу обробку ґрунтів і залишків, в той же час дисковий ніж забезпечується можливістю самозагострення під час постійного використання. Зубчастий ріжучий край включає симетрично створену множину зубців. [0009] Це значить, що дисковий ніж зношується під час використання, тому діаметр ріжучого диска зменшується, а структура ріжучого диска передбачає, що гребені та западини будуть зношуватися, як правило, рівномірно, підтримуючи радіальний зубчастий профіль зовнішньої периферії ріжучого диска, запобігаючи нерівномірне зношення та створюючи гладку зовнішню периферію протягом певного періоду тривалого використання. Таким чином, при зношені, край дискового ножа, як правило, зберігає свій радіальний зубчастий край, запобігаючи виникнення гладкості (без зубчасті), так само як і у випадку з іншими конструкціями відомих з рівня техніки ріжучих дисків. 1 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0010] У традиційних дискових ножах, кількість та щільність хвиль (тобто гребенів та западин) може змінюватися в залежності від діаметра дискового ножа, суті конкретної умови обробки і характеристик ґрунту, який призначається для обробки (таких як твердість ґрунту, наявністю каменів або іншого вмісту, та/або наявності певних видів сільськогосподарських залишків). Наприклад, звичайний 20 дюймовий ніж налічує 32 хвилі, створених множиною прилягаючих гребенів та западин, і кожна хвиля може мати щільність від 6 до 9 мм (це відстань від верху одного гребеня до низу прилягаючої западини). Однак, можливі численні варіації кількості хвиль та їх щільності. [0011] Традиційно, обробка ґрунту виконується за допомогою горизонтального метода обробки ґрунту та пристроями, які добре відомі фахівцям з даного рівня техніки. Однак в останні роки, сільське господарство використовує відносно новий тип обробки ґрунту, відомий як вертикальна обробка ґрунту. Вертикальна обробка включає використання дискових ножів, які як правило, розташовані у вертикальному положенні відносно землі. Тобто ножі встановлені таким чином, щоб край або зовнішня периферія ножа були перпендикулярні або поперечні по відношенню до горизонтальної площини ґрунту, таким чином, щоб дискові ножі вертикально входили в ґрунт. Фахівці в даній області добре обізнані в перевагах вертикальної обробки ґрунту над горизонтальною обробкою, однак, одним з основних переваг вертикальної обробки ґрунту є здатність розпушувати, розбивати грудки і закопувати залишки. [0012] Тому вертикальна обробка ґрунту потребує відносно високу швидкість і відносно невелику глибину використання дискового ножа, в порівнянні з горизонтальною обробкою ґрунту, відомі з рівня техніки дискового ножа, які призначені для використання у відомій горизонтальній обробці ґрунту, не придатні для використання при вертикальній обробці ґрунту. Тому багато таких конструкції дискового ножа відомих з рівня техніки створюють небажані побічні ефекти, якщо вони використовуються при вертикальній обробці ґрунту, такий як небажане викидання ґрунту. Крім того, багато конструкцій ріжучого диска, відомих з рівня техніки, не мають достатньо гострого краю для різання, калібрування і закопування залишків. Але все ж таки, симетричні зубці створені вздовж краю дискового ножа можуть забезпечити невідповідну обробку ґрунту. [0013] Отже, потрібен новим ріжучий диск, який особливо буде придатний для використання при вертикальній обробці ґрунту. Переважно такий ріжучий диск включає ріжучий хвилястий диск з радіальним зубчастим краєм або зовнішньою периферією, виконаною з можливістю поліпшеним розпушуванням, розбиванням грудки і закопування залишків. Даний винахід відповідає цій потребі. Суть винаходу [0014] Відповідно до варіанта здійснення даного винаходу, передбачено ріжучий хвилястий диск, який включає першу сторону, другу сторону, центральну частину, щонайменше з одним отвором, створеним на ній, та прилягаючу хвилясту частину, яка простягається в радіальному напрямку від і по колу навколо центральної частини. Хвиляста частина включає множину хвиль, які простягаються від центральної частини до крайової ділянки, хвилі створюють множину гребенів і западин між центральною частиною і крайовою ділянкою. Ріжучий хвилястий диск, також, включає множину зубців створених вздовж крайової ділянки, кожен зубець з множини ріжучих зубців, має першу поверхню зачеплення і другу поверхню зачеплення, перша поверхня зачеплення коротша, ніж друга поверхня зачеплення, таким чином, кожен зубець має асиметричну форму. Щонайменше перша скошена частина може бути створена на першій стороні та вздовж крайової ділянки і друга скошена частина може бути створена на другій стороні та вздовж крайової ділянки. [0015] Відповідно до іншого варіанта здійснення даного винаходу, передбачено ріжучий хвилястий диск, який включає першу сторону, другу сторону, як правило круглу центральну частину, щонайменше з одним отвором, створеним на ній. Ріжучий диск, також, включає прилягаючу хвилясту частину, яка простягається в радіальному напрямку від і по колу навколо центральної частини, хвиляста частина має множину хвиль, які простягаються від центральної частини до крайової ділянки, хвилі створюють множину гребенів і западин між центральною частиною та крайовою ділянкою. Множина зубців та множина виїмок створена вздовж крайової ділянки. Виїмки з множини виїмок поперемінно розташовані між зубцями з множини зубців, кожна виїмка з множини виїмок, має першу скошену частину, створену на першій стороні ріжучого диска або другу скошену частину, створену на другій стороні ріжучого диска. [0016] Ці та інші ознаки, і переваги даного винаходу будуть очевидні з наступного докладного опису, у поєднанні з доданою формулою винаходу. Опис креслень 2 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 [0017] Переваги даного винаходу стануть більш очевидними для фахівців в даній області після розгляду докладного опису і креслень, на яких зображено: [0018] Фіг. 1 - це вид спереду першої сторону ріжучого хвилястого диска відповідно до варіанту здійснення даного винаходу; [0019] Фіг. 2 - це вид ззаду другої сторони ріжучого хвилястого диска відповідно до варіанту здійснення даного винаходу; [0020] Фіг. З - це вид спереду в перспективі першої сторони ріжучого хвилястого диска відповідно до варіанту здійснення даного винаходу; [0021] Фіг. 4 - вид поперечного розрізу ріжучого хвилястого диска відповідно до варіанту здійснення даного винаходу; [0022] Фіг. 5 - вид поперечного розрізу ріжучого хвилястого диска відповідно до іншого варіанту здійснення даного винаходу; [0023] Фіг. 6 - це вид спереду першої сторони ріжучого хвилястого диска відповідно до ще одного іншого варіанту здійснення даного винаходу; [0024] Фіг. 7 - вид поперечного розрізу ріжучого хвилястого диска відповідно до Фіг. 6; [0025] Фіг. 8 - частковий вид першої сторони ріжучого дичка відповідно до іншого варіанту; [0026] Фіг. 9 - частковий вид другої сторони ріжучого диска відповідно до Фіг. 8; [0027] Фіг. 10 - частковий вид першої сторони ріжучого диска відповідно до іншого варіанту; та [0028] Фіг. 11 - частковий вид другої сторони ріжучого диска відповідно до Фіг. 10, Детальний опис винаходу [0029] Хоча даний винахід може бути втілено в різних формах, як зображено на кресленнях і нижче буде описано більш кращий варіант, з розумінням того, що дане розкриття повинно розглядатися як ілюстративний приклад винаходу і не призначене для обмеження винаходу до конкретного ілюстративного втілення. [0030] Слід також розуміти, що назва розділу даного опису, а саме, "Детальний опис винаходу", відноситься до вимоги Патентного відомства США, і не має наміру та не повинен вважатися таким, що обмежує розкритий об'єкт винаходу. [0031] Фіг. 1 зображує першу сторону ріжучого хвилястого диска відповідно до варіанту здійснення даного винаходу. Посилаючись на Фіг. 1, хвилястий ріжучий диск в цілому зображено під позицією 10 і включає першу сторону 12. Перша сторона 12, як правило, орієнтована в першому осьовому напрямку. Ріжучий хвилястий диск 10 також включає центральну частину 14. В одному варіанті здійснення, центральна частина 14 як правило кругла. Проте, слід розуміти, що даний опис не обмежується цією конфігурацією. Крім того, центральна частина 14 може бути по суті плоскою або, як альтернатива, може бути увігнутою або випуклою. [0032] Центральна частина 14 має щонайменше один отвір 16, створений на ній. В варіанті здійснення, щонайменше один отвір 16 є єдиним отвором розташованим на або поблизу центру центральної частини 14. Ріжучий диск 10 призначено обертатися по осі обертання, яка проходить через єдиний отвір. Вісь обертання проходить в першому осьовому напрямку і другому осьовому напрямку протилежному першому осьовому напрямку. В іншому варіанті, щонайменше один отвір 16 може включати множину отворів розташованих поблизу центру центральної частини 14, вздовж якоїпроходить осьове обертання. Щонайменше один отвір 16 виконано таким чином, щоб кріпити деталь або деталі кріплення (не зображено), вал або вісь, для того щоб закріпити обертання ріжучого хвилястого диска 10 на сільськогосподарському знарядді, такому як борона (не зображено). Щонайменше один отвір 16 може бути не круглої форми. [0033] Ріжучий хвилястий диск 10 додатково включає хвилясту частину. Хвиляста частина 18 прилягає до центральної частини 14 та простягається по колу та в зовнішньому радіальному напрямку від неї. Хвиляста частина 18 включає множину хвиль 20 (або канавок, або гребенів), яка простягаючись від центральної частини 14 до крайової ділянки 22 ріжучого диска 10. Крайова ділянка 22 створена по зовнішньому радіальному краю ріжучого диска 10. Множина хвиль 20 створює множину гребенів 24, і відповідно, множину западин 26. Гребені 24 та западини 26 поперемінно розташовані по колу ріжучого диска 10 та проходять між центральною частиною 14 та крайовою ділянкою 22. У варіанті здійснення, множина хвиль 20 може бути вигнута по колу та простягатися радіально назовні від центральної частини 14. Крім того, хвиляста частина 18 може бути по суті плоскою або, як альтернатива, може бути увігнутою або випуклою. У варіанті здійснення, ріжучий диск 10 може мати діаметр D, наприклад, від 16 дюймів до 24 дюймів, але не обмежуючись таким. 3 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0034] У варіанті здійснення, гребені 24 розташовані зовні відносно першої сторони 12 центральної частини 14, та як правило, в першому осьовому напрямку, в той час як западини 26 не виходять за межі першої сторони 12 центральної частини 14 (дивись Фіг. 4). Однак, зрозуміло, що даний винахід не обмежується цим прикладом, а також передбачені інші конфігурації. Наприклад, гребені 24 можуть бути розташовані біля або на першій стороні 12 центральної частини 14. [0035] Множина ріжучих зубців 28 створена вздовж крайової ділянки 22. Кожен зубець 28 з множини ріжучих зубців включає першу поверхню зачеплення 30 та другу поверхню зачеплення 32, розташовану по колу по відношенню до першої поверхні зачеплення 30, вздовж крайової ділянки 22. У варіанті здійснення, перша поверхня зачеплення 30, коротша ніж друга поверхня зачеплення 32. В результаті, кожен зубець 28 має асиметричну форму. [0036] Перша поверхня зачеплення 30 може бути плоскою або вигнутою. Так само, друга поверхня зачеплення 32, також, може бути плоскою або вигнутою. Перша поверхня зачеплення 30 та друга поверхня зачеплення 32 можуть перетинатися, створюючи вістря на кожному зубці 28. Вістря зубця 28, наприклад, може бути точкою зубця 28, яка радіально розташована якомога далі від центральної точки або від осі обертання. У варіанті здійснення, або перша поверхня зачеплення 30 або друга поверхня зачеплення 32 налаштована таким чином, щоб бути провідним краєм під час використання та для зачеплення та проникнення в оброблюваний грунт, і в той же час як інша, або перша поверхня зачеплення 30 або друга поверхня зачеплення, налаштована як другорядний край. [0037] У варіанті здійснення, кожен зубець 28 з множини зубців 28 включає третю поверхню зачеплення 34 розташовану між першою поверхнею зачеплення 30 та другою поверхнею зачеплення 32. Крім того, у варіанті здійснення, вістря відповідних зубців 28 можуть розташовуватися в точці вздовж третьої поверхні зачеплення 34. Також, вістря може бути розташоване на перетині першої поверхні зачеплення 30 та третьої поверхні зачеплення 34, або на перетині другої поверхні зачеплення 32 та третьої поверхні зачеплення 34. Третя поверхня зачеплення 34 також може бути вигнутою або плоскою. [0038] У варіанті здійснення, перша поверхня зачеплення 30, друга поверхня зачеплення 32 та третя поверхня зачеплення 34 простягаються безперервно створюючи контур кожного зубця 28. Множина зубців 28 створює контур крайової ділянки 22. Також, кожен зубець 28 може включати більш ніж одне вістря. [0039] Додатково посилаючись на Фіг. 1, виїмка 36 створена між сусідніми зубцями 28 з множини ріжучих зубців. Однак, множина виїмок 36 створена на периферії ріжучого диска 10 з виїмками 36, які чергуються з зубцями 28. В одному варіанті здійснення, кожна виїмка 36 пов'язана з другою поверхнею зачеплення 32 одного зубця 28 та першою поверхнею зачеплення 30 зубця 28 сусіднього до того ж самого зубця 28. У варіанті здійснення, виїмка 36 може мати ширину w1, наприклад, від 60 мм до 64 мм. Також, виїмка 36 може мати глибину d1 від 15 мм до 25 мм, та в одному варіанті здійснення, приблизно 19 мм. Однак, зрозуміло, що ці розміри наведені в якості прикладів, і даний винахід не обмежується такими розмірами. Крім того, у варіанті здійснення, ріжучий диск 10 може містити двадцять виїмок 36, але не обмежуючись такими. [0040] Кожний окремий зубець з множини ріжучих зубців 28 також може включати першу скошену частину 38. Перша скошена частина 38 являє собою секцію зі зменшеною товщиною зубців 28. У варіанті здійснення, товщина зубця поступово зменшується, як правило, в радіальному напрямку. Перша скошена частина 38 може бути нахилена по відношенню до площини, на якій розташовано гребені 24 хвиль. В одному варіанті здійснення, перша скошена частина 38 розташована під кутом 1, наприклад, від 5 градусів до 30 градусів, як показано на Фіг. 4, та в одному варіанті здійснення - 10 градусів. Також, кут 1 може бути 15 градусів. Однак даний винахід не обмежується цією конкретною конфігурацією. Крім того, в одному варіанті здійснення, перша скошена ділянка 38 простягається від частини зубця 28 до крайової ділянки 22 на третю поверхню зачеплення 34. [0041] Фіг. 2 зображує другу сторону 40, тобто вид ріжучого хвилястого диска 10 ззаду, відповідно до варіанта здійснення даного винаходу. Друга сторона 40 орієнтована в другому осьовому напрямку, протилежному першому осьовому напрямку, та розташована на стороні ріжучого диска 10 протилежній першій стороні 12. Товщина ріжучого диска 10 створена першою стороною 12 та другою стороною 40. [0042] Хвиляста частина 18 простягається вздовж другої сторони 40. У варіанті здійснення, множина западин 26 хвиль 20 може простягатися за центральною частиною 14, яка є на другій стороні 40, як правило, у другому осьовому напрямку. Проте, слід розуміти, що така конфігурація є лише одним прикладом, і даний опис не обмежується таким. Наприклад, 4 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 60 западини 26 можуть простягатися тільки на таку саму відстань від центральної частини 14 на другу сторону 40, або на коротшу відстань від центральної частини 14 на другу сторону 40. [0043] В якості альтернативи або додатково, до першої сторони 12, яка має першу скошену частину 38, друга сторона 40 може додатково включати другу скошену частину 42, яка простягається по крайовій ділянці 22. У варіанті здійснення, друга скошена частина 42 створена безперервно по периметру ріжучого диска 10 на другій стороні 40. Однак, зрозуміло, що в деяких варіантах здійснення, друга частина 42 може бути створена уривчасто, тільки вздовж дискретних сегментів крайової ділянки 22. Друга скошена частина 42 являє собою зменшену ділянку, яка зменшує товщину ріжучого диска 10 вздовж зубців 28 та виїмок 36. Друга скошена ділянка 42 може простягатися під кутом 2, наприклад, від 5 градусів до 30 градусів, і в одному варіанті - 20 градусів, по відношенню до площини, на якій розташовано западини 26 хвиль (дивись Фіг. 4). Однак, зрозуміло, що даний винахід не обмежується такою конфігурацією. [0044] Фіг. 3 - це вид у перспективі першої сторони 12 ріжучого хвилястого диска 10, відповідно до варіанта здійснення даного винаходу. Звертаючись до Фіг. 3, на першій стороні 12, гребені 24 простягаються, як правило, від центральної частини 14 до дистальних кінців відповідного зубця 28. Западини 26, розташовані почергово з гребенями 24, простягаються від центральної частини 14 до відповідних виїмок 36. [0045] Фіг. 4 - це вид ріжучого хвилястого диска в поперечному розрізі 10 відповідно до варіанта здійснення даного винаходу. Виконано поперечний розріз A-A, як показано на Фіг. 2. У варіанті здійснення, центральна частина 14 може бути по суті плоскою. Перша сторона 12 і друга сторона 40, в районі центральної частини 14 можуть знаходитися в окремих, паралельних площинах рознесених в осьовому напрямку (в напрямку першого або другого осьового напрямку) по товщині центральної частини 14. Крім того, гребені 24 можуть розташовуватися в іншій площині і западини 26 можуть розташовуватися в ще одній іншій площині, паралельній площині, на якій розташовані гребені 24. Площини рознесені висотою хвиль 20. В одному варіанті здійснення, висота h1 хвиль може бути 14 мм - 17 мм. Однак даний винахід не обмежується цим, і ріжучий диск 10 може включати хвилі, що мають інші відповідні висоти хвиль. У цьому варіанті, центральна ділянка 14, по суті, являє собою плоский профіль. Однак, зрозуміло, даний винахід не обмежується цією конфігурацією, і передбачені інші відповідні конфігурації. Наприклад, ріжучий хвилястий диск 10 може бути виконаний по суті у вигляді випуклого або увігнутого блоку, який описано нижче з посиланням на Фіг. 5. [0046] У варіанті здійснення, хвиляста частина 18, якщо дивитися зі сторони радіального напрямку вздовж її периферії, представляє візерунок хвиль. Таким чином, гребені 24 і западини 26 на першій стороні 12, відповідно можуть розглядатися як западини і гребені на другій стороні 40. Відповідно, на другій стороні 40, западини (тобто гребені 24, на протилежному боці) простягаються від центральної частини 14 до дистальних кінців відповідних зубців 28, а гребені (тобто западини 26, на протилежному боці) простягаються від центральної частини 14 до відповідних виїмок 36. [0047] Фіг. 5 - це вид ріжучого хвилястого диска 10 в поперечному розрізі, згідно з іншим варіантом здійснення даного винаходу. В даному варіанті здійснення, ріжучий диск 10 створений, як правило, у вигляді увігнутого диска. Посилаючись на Фіг. 5, центральна ділянка 14 може бути сформована з увігнутістю, і це представлено як увігнутий профіль з однієї сторони та випуклий профіль з іншої сторони. Подібним чином, хвиляста частина 18 простягається від центральної частини 14 вздовж аналогічного увігнутого/випуклого профілю. У варіанті . здійснення, перша скошена частина 38 може простягатися під кутом 3 по відношенню до площини, на якій дистальні кінці зубці 28 розташовані між 28 градусами і 32 градусами. Друга скошена частина 42 може простягатися під кутом 4 по відношенню до площини, на якій дистальні кінці зубців розташовані між -2 градусами і 2 градусами. З погляду на безпосередньо прилеглу частини гребеня 24 або западини 26 хвилі, перша і друга скошена частина можуть проходити під кутом 1 та 2, як описано вище. [0048] Зрозуміло, що в зразкових варіантах ріжучий хвилястий диск 10 може бути використаний поодиноко або вбудований в блок. Таким чином, хвиляста частина 18 і центральна частина 14 можуть бути виконані як одне ціле. По суті, центральна частина 14 і хвиляста частина 18 можуть бути сформовані окремо і як єдине ціле, за допомогою відповідного кріплення деталі (-ей). [0049] При використанні, ріжучий диск 10 може бути повернуто в будь-якому першому напрямку таким чином, щоб перша поверхня зачеплення 30 була виконана з можливістю впливати на оброблювану робочу поверхню, або в другому напрямку так, щоб друга поверхня зачеплення 32 була виконана з можливістю впливати на роботу поверхню, залежно від 5 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 60 конкретного використання і бажаного результату від ріжучого диска 10. Геометрія ріжучого диска 10 включає, наприклад, асиметричні зубці 28, першу скошену частину 38, другу скошену частину 42 і хвилясту частину 18, яка представлена як візерунок хвиль - гребенів 24 та западин 26, поліпшуючи проникнення ріжучого диска 10 в землю, зі здатністю закопувати залишок. Крім того, фахівцям в цій області буде зрозуміло, що різні поверхні зачеплення зубців 28 і виїмок 36 мають гострий край, покращуючи здатність розпушування, закопування і розбивання грудок. [0050] Фіг. 6 і 7 зображують ріжучий хвилястий диск 110 відповідно до іншого варіанта здійснення даного винаходу. Фіг. 6 - вид спереду першої сторони 112 ріжучого хвилястого диска 110 відповідно до варіанта здійснення. Подібно до ріжучого хвилястого диска 10, вище описаного в варіантах, ріжучий хвилястий диск 110 включає центральну частину 114, щонайменше з одним отвором 116, утвореним на ній. Ріжучий хвилястий диск 110 також включає хвилясту частину 118 з множиною хвиль 120. Хвилі 120 простягаються назовні радіально від центральної частини 114 до крайової ділянки 122. Хвилі 120 включають множину почергово розташованих гребенів 124 та западин 126. [0051] На першій стороні 112, гребені 124 проходять назовні від центральної частини 114 в радіальному напрямку далі, ніж западини 126, утворюючи тим самим множину радіально розташованих зубців 128 вздовж крайової ділянки 122. У варіанті здійснення, кожний окремий зубець 128, як правило, симетричний. Кожний зубець 128 включає першу поверхню зачеплення 130, другу поверхню зачеплення 132 та третю поверхню зачеплення 134. Вістря кожного зубця створюється на третій поверхні зачеплення 134. [0052] Виїмки 136 поперемінно створюються між сусідніми зубцями 128. Виїмка обмежена першою поверхнею зачеплення 130 першого зубця 128 і другою поверхнею зачеплення 132 другого зубця 128, прилеглою до першого зубця 128. У варіанті здійснення, виїмка 136 включає як першу скошену частину 138, сформовану на першій стороні 112 ріжучого хвилястого диска 110, так і другу скошену частину 142, створеній на другій стороні 140 ріжучого хвилястого диска 110, яка протилежна першій стороні 112. Крім того, зубці 128 включають скошені частини на першій стороні 112 та на другій стороні 140 ріжучого хвилястого диска 110. [0053] У варіанті здійснення, виїмки 136 включають перший набір виїмок 144 та другий набір виїмок 146. Перший набір виїмок 144 включає першу скошену частину 138, в той час як другий набірвиїмок 146 включає другу скошену частину 142. У варіанті здійснення, виїмки першого набору виїмок 144 та виїмки другого набору виїмок 146 розташовані почергово. [0054] Фіг. 7 - це вид поперечного розрізу B-B Фіг. 6. У варіанті здійснення, перша скошена ділянка 138 може простягатися під кутом 5 близько 15 градусів, по відношенню до площини, на якій розташовано ріжучий хвилястий диск 110. Так само, друга скошена частина може простягатися під кутом 6 близько 15 градусів, по відношенню до площини, на якій розташовано ріжучий хвилястий диск 110. Площина, на якій розташовано ріжучий хвилястий диск 110, може бути площиною, котра ділить хвилі, створені хвилястою частиною 118 по діаметру ріжучого диска 110. [0055] Ріжучий хвилястий диск 110 може включати, наприклад, двадцять шість виїмок 136. Більш конкретно, ріжучий диск 110 може включати тринадцять виїмок в першому наборі виїмок 144 та тринадцять виїмок в другому наборі виїмок 146. Виїмки 136 можуть мати глибину d2, наприклад, близько 22,9 мм (0,9 дюйма), та ширину w2, наприклад, близько 59,2 мм (2,33 дюйма). Візерунок хвиль хвилястої частини 118, виконано від гребеня 124 до западини 126 з висотою h2, наприклад, від 26,9 мм (1,06 дюйма). Зрозуміло, що такі конфігурації призначені для цілей прикладу, та передбачені різні варіації таких розмірів. [0056] У вищенаведених варіантах виконання, проникнення в ґрунт та ріжуча здатність ріжучого хвилястого диска 110, наприклад, здатність розпушувати та/або ламати залишки, може бути поліпшена, наприклад, якщо виїмки 136 будуть мати першу і другу скошену ділянку 138, 142. [0057] Фіг. 8 та 9 - частковий вид ріжучого диска 210 відповідно до іншого описаного варіанту здійснення. Ріжучий диск 210, показаний на Фіг. 8 та 9, може бути створений, як правило, таким же чином, як ріжучий диск 10, в описаному вище варіанті, з посиланнями на Фіг. 1-4. Тому, слід розуміти, що подальший опис або посилання на функції, які були вище описані в варіантах здійснення, можуть бути далі опущені. Крім того, слід розуміти, що ознаки, які описані в вищенаведених варіантах здійснення, можуть бути використані разом з ознаками, описаними в нижченаведених варіантах здійснення, і навпаки. [0058] Фіг. 8 - частковий вид першої сторони 212 ріжучого диска 210. Фіг. 9 - частковий вид другої сторони 240 ріжучого диска 210. Посилаючись на Фіг. 8, перша скошена частина 238 може бути створена на кожному зубці 228 з множини зубців. Перша скошена частина 238 може простягатися від радіальної внутрішньої частини зубця 228 до першої поверхні зачеплення 230, 6 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 другої поверхні зчеплення 232 та третьої поверхні зачеплення 234. В одному варіанті здійснення, перша скошена частина 238 простягається під кутом 1 (дивись Фіг. 4) близько від 5 градусів до 20 градусів, і в конкретному варіанті здійснення, близько 16 градусів, по відношенню до площини, на якій розташовані гребені 224 хвиль. [0059] Посилаючись на Фіг. 9, друга скошена частина 242 може бути створена так само, як і друга скошена частина 42, яка описана вище з посиланням на Фіг. 1-4. Тобто, друга скошена частина 242 може бути створена безперервно по периферії ріжучого диска 210 на другій стороні 240. Друга скошена ділянка 242, в області виїмок 236, може простягатися під кутом 2 (дивись Фіг. 4) близько від 5 градусів до 30 градусів, і в одному з варіантів здійснення, близько 21 градусів. В одному варіанті здійснення, друга скошена частина 242 створена по-іншому в області 243 на вістрі кожного зубця 228, ніж на виїмці 236. Наприклад, на другій стороні 240, в області 243 зубця 228, який простягається на третю поверхню зачеплення 234, друга скошена частина 242 може проходити під кутом 2 (дивись Фіг. 4) приблизно від 5 до 20 градусів, і в одному варіанті здійснення, близько 16 градусів. Виїмка 236 має глибину приблизно від 15 мм до 25 мм. [0060] Фіг. 10 та 11 - частковий вид ріжучого диска 310 відповідно до іншого описаного варіанту здійснення. Ріжучий диск 310, показаний на Фіг. 10 та 11, може бути створено, як правило, таким же чином, як ріжучий диск 10, описаний в вищенаведеному варіанті здійснення, з посиланнями на Фіг. 1-4. Тому, слід розуміти, що подальший опис або посилання на функції, які були вище описані в варіантах здійснення, можуть бути далі опущені. Крім того, слід розуміти, що ознаки, які описані в вищенаведених варіантах здійснення, можуть бути використані разом з ознаками, описаними в нижченаведених варіантах здійснення, і навпаки. [0061] Фіг. 10 - частковий вид першої сторони 312 ріжучого диска 310. Фіг. 11 - частковий вид другої сторони 340 ріжучого диска 310, Посилаючись на Фіг. 10, перша скошена частина 338 може бути створена безперервно по периферії ріжучого диска 310, як на зубцях 328, так і в виїмках 336. Перша скошена частина 338 може простягатися від радіальної внутрішньої частини хвилястої частини 318 до першої поверхні зачеплення 330, другої поверхні зачеплення 332, третьої поверхні зачеплення 334 і виїмки 336. В одному варіанті здійснення, перша скошена ділянка 338 простягається під кутом 1 (дивись Фіг. 4) близько від 5 градусів до 40 градусів, і в конкретному варіанті здійснення, близько 11 градусів, по відношенню до площини, на якій розташовані гребені 324 хвилі. [0062] Посилаючись на Фіг. 11, друга скошена частина 342 може бути створена вздовж першої поверхні зачеплення 330, другої поверхні зачеплення 332 та виїмки 336. Друга скошена частина 342 може простягатися під 2 (дивись Фіг. 4) близько від 10 градусів до 30 градусів, і в одному з варіантів здійснення, близько 28 градусів. В області, на вістрі кожного зубця 328, тобто на третій поверхні зачеплення 334, зубець може бути нахилений близько на 9 градусів. Виїмка може бути створена з глибиною від 15 мм - 25 мм, і в одному з варіантів здійснення - 19 мм. [0063] Фахівцям в даній області буде зрозуміло, що варіанти здійснення ріжучого хвилястого диска розкриті в даному описі, мають переваги над відомими з рівня техніки ріжучими дисками, зокрема, для вертикальної обробки ґрунту. Як відомо фахівцям в даній області, однієї з заявлених переваг вертикальної обробки ґрунту, є те що пристрій вертикальної обробки ґрунту може працювати на менших глибинах, і на більш високих швидкостях, ніж традиційні пристрої обробки ґрунту. На таких невеликих глибинах і більш високій швидкості, стан краю ріжучого диска може обмежити можливість ріжучого диска розпушувати і закопувати залишки. Таким чином, ріжучий диск з послідовним гострим краєм, як це передбачено в заявлених ріжучих дисках, є перевагою для вертикальної обробки ґрунту. [0064] Заявлені ріжучі диски, також, мають ряд додаткових переваг в порівнянні з відомими з рівня техніки ріжучими дисками. По-перше, скошені частини наявні по обидві сторони (передньої і задньої) ріжучого диска, заявлені ріжучі диски, таким чином краще збалансовані, для того щоб уникнути зміщення ножів в ту чи іншу сторону під час використання. По-друге, чергування скошеної частини між виїмками, може вигідно поліпшити довговічність заявлених ріжучих дисків. По-третє, хвилі (або канавки, або гребені) додають міцність виїмкам, таким чином, що виїмки здатні краще чинити опір ударному навантаженню від твердих предметів, такими як камені. І нарешті, оскільки заявлені ріжучі диски зношуються під час використання, виїмки зберігають здатність закопувати залишки, як було зазначено вище, зменшуючи тим самим необхідність додавання ваги пристрою для обробки ґрунту (як відомо з попереднього рівня техніки, щоб запобігти зношування ріжучих дисків при взаємодії з ґрунтом). [0065] Всі згадувані патенти, які включені в даний опис є посиланням та не навмисно використувані в тексті цього опису. 7 UA 114675 C2 5 10 15 20 25 30 35 40 45 50 55 [0066] В даному описі слова, які використані з невизначеними артиклями "а" або "an", позначають при цьому як однину, так і множину. І навпаки, будь-яке посилання на множину елементів, де це є доречним, також включає і однину. [0067] 3 вищезазначеного слід зауважити, що можливі численні модифікації і варіації можуть бути здійснені без відхилення від істинної суті та обсягу нових ідей даного винаходу. Слід розуміти, що не було ніякого наміру і обмеження щодо конкретних варіантів здійснення і це було зроблено не навмисно. Розкриття призначено покрити в поданій формулі винаходу всі такі модифікації, які знаходяться в межах обсягу формули винаходу. ФОРМУЛА ВИНАХОДУ 1. Ріжучий хвилястий диск включає: першу сторону; другу сторону; центральну частину, щонайменше з одним отвором, утвореним на ній; прилягаючу хвилясту частину, яка простягається в радіальному напрямку від і по колу навколо центральної частини, хвиляста частина має множину хвиль, які простягаються від центральної частини до крайової ділянки, хвилі утворюють множину гребенів і западин між центральною частиною та крайовою ділянкою; множину ріжучих зубців, утворених вздовж крайової ділянки, кожен зубець з множини ріжучих зубців, має першу поверхню зачеплення і другу поверхню зачеплення, перша поверхня зачеплення коротша, ніж друга поверхня зачеплення, таким чином, кожен зубець має асиметричну форму; та щонайменше першу скошену частину на першій стороні крайової ділянки і другу скошену частину на другій стороні крайової ділянки. 2. Ріжучий хвилястий диск за п. 1, який відрізняється тим, що виїмка утворена між сусідніми зубцями з множини ріжучих зубців і виїмка обмежена другою поверхнею зачеплення одного зубця і першою поверхнею зачеплення сусіднього зубця. 3. Ріжучий хвилястий диск за п. 2, який відрізняється тим, що кожен зубець з множини ріжучих зубців включає третю поверхню зачеплення, розташовану між першою поверхнею зачеплення і другою поверхнею зачеплення, і вістря кожного зубця утворене вздовж третьої поверхні зачеплення. 4. Ріжучий хвилястий диск за п. 3, який відрізняється тим, що на першій стороні кожен гребінь з множини гребенів простягається до вістря відповідних зубців з множини ріжучих зубців, і кожна западина простягається до відповідної виїмки. 5. Ріжучий хвилястий диск за п. 4, який відрізняється тим, що перша скошена частина створена частиною кожного зубця з множини зубців на першій стороні, повертаючись у напрямку другої сторони, таким чином, щоб товщина зубця зменшувалась. 6. Ріжучий хвилястий диск за п. 5, який відрізняється тим, що перша скошена частина простягається до третьої поверхні зачеплення. 7. Ріжучий хвилястий диск за п. 5, який відрізняється тим, що перша скошена частина простягається до першої поверхні зачеплення, другої поверхні зачеплення і третьої поверхні зачеплення. 8. Ріжучий хвилястий диск за п. 4, який відрізняється тим, що друга скошена частина створена за допомогою частини другої сторони, повертаючись у напрямку першої сторони, таким чином, щоб товщина зубця зменшувалась. 9. Ріжучий хвилястий диск за п. 8, який відрізняється тим, що друга скошена частина безперервно тягнеться до крайової ділянки. 10. Ріжучий хвилястий диск за п. 8, який відрізняється тим, що друга скошена частина проходить вздовж виїмки, і прилеглі другі скошені частини рознесені третьою поверхнею зачеплення. 11. Ріжучий хвилястий диск за п. 1, який відрізняється тим, що центральна частина є по суті плоскою на першій стороні і другій стороні. 12. Ріжучий хвилястий диск за п. 11, який відрізняється тим, що гребені і западини хвилястої частини знаходяться по суті на двох рознесених площинах. 13. Ріжучий хвилястий диск за п. 1, який відрізняється тим, що центральна частина виконана увігнутою. 14. Ріжучий хвилястий диск за п. 13, який відрізняється тим, що хвиляста частина увігнута в тому ж напрямку, що і центральна кругла частина. 8 UA 114675 C2 5 10 15 20 25 15. Ріжучий хвилястий диск за п. 1, який відрізняється тим, що хвилі хвилястої частини вигнуті по колу. 16. Ріжучий хвилястий диск за п. 1, який відрізняється тим, що щонайменше один отвір являє собою центрально розташований отвір. 17. Ріжучий хвилястий диск за п. 1, який відрізняється тим, що включає як першу скошену частину на першій стороні, так і другу скошену частину на другій стороні, що частково проходить вздовж крайової ділянки. 18. Ріжучий хвилястий диск включає: першу сторону; другу сторону; як правило круглу центральну частину, щонайменше з одним отвором, утвореним на ній; прилягаючу хвилясту частину, яка простягається в радіальному напрямку від і по колу навколо центральної частини, хвиляста частина має множину хвиль, які простягаються від центральної частини до крайової ділянки, хвилі створюють множину гребенів і западин між центральною частиною та крайовою ділянкою; множину зубців, утворених вздовж крайової ділянки; та множину виїмок, утворених вздовж крайової ділянки, в якому виїмки з множини виїмок поперемінно розташовані між зубцями з множини зубців, кожна виїмка з множини виїмок, має першу скошену частину, утворену на першій стороні ріжучого диска, або другу скошену частину, утворену на другій стороні ріжучого диска. 19. Ріжучий хвилястий диск за п. 18, який відрізняється тим, що множина виїмок включає перший набір виїмок, який має першу скошену частину, утворену на ньому, і другий набір виїмок, який має другу скошену частину, утворену на ньому, в якому виїмки першого набору виїмок поперемінно розташовані з виїмками другого набору виїмок по колу ріжучого хвилястого диска. 20. Ріжучий хвилястий диск за п. 18, який відрізняється тим, що множина зубців утворена множиною гребенів, які проходять в радіальному напрямку за межі множини западин на першій стороні ріжучого хвилястого диска. 9 UA 114675 C2 10 UA 114675 C2 11 UA 114675 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
