Кошик з прорізами для замочування і фільтрації рушників, ганчірок і інших виробів з твердим покриттям

Номер патенту: 104795

Опубліковано: 25.02.2016

Автори: Мартінес-Кроулі Мелісса, Бленкс Емі, Мартін Рейчел

Є ще 8 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

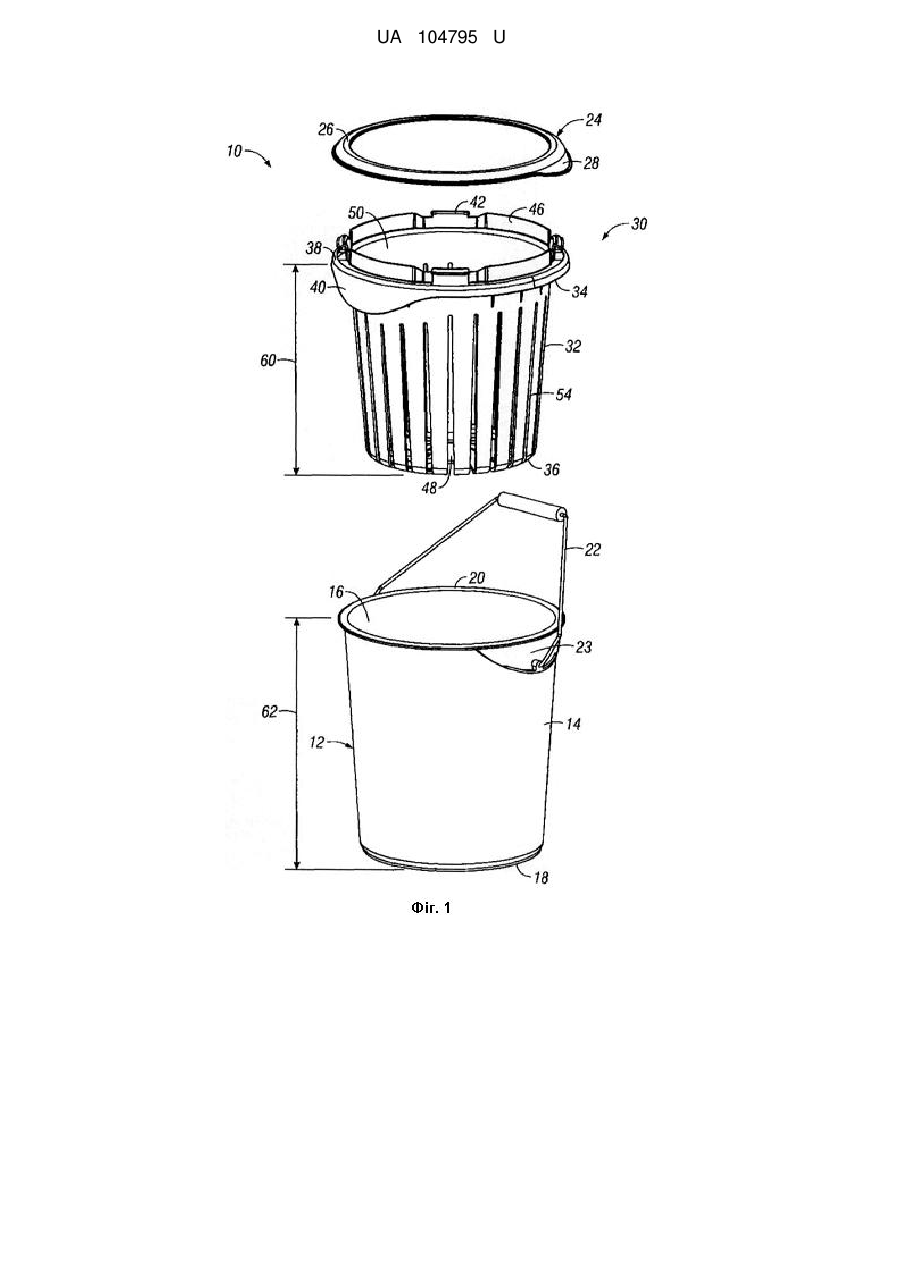

1. Пристрій для фільтрації, призначений для використання щонайменше частково всередині відра, який містить:

корпус, що має перший кінець і протилежний другий кінець і що включає в себе множину отворів;

фланець, що проходить назовні від першого кінця корпусу; і

увігнуте дно на другому кінці корпусу, що включає в себе щонайменше один отвір для направлення рідини щонайменше частково назовні з пристрою;

при цьому фланець призначений для взаємодії з ділянкою відра так, щоб дно пристрою розташовувалося щонайменше на частковому віддаленні від дна відра.

2. Пристрій для фільтрації за п. 1, який додатково містить щонайменше одну ручку, яка проходить від фланця.

3. Пристрій для фільтрації за п. 1 або 2, який додатково містить щонайменше одну клямку, що проходить в сторону від фланця і призначена для з'єднання з кришкою для закриття пристрою для фільтрації і відра.

4. Пристрій для фільтрації за будь-яким із пп. 1-3, в якому фланець пристрою для фільтрації виконаний так, щоб мати однаковий контур з відром і покривати його фланець.

5. Пристрій для фільтрації за будь-яким із пп. 1-4, в якому множина отворів в корпусі пристрою для фільтрації містить прорізи, які проходять щонайменше частково між першим і другим кінцями корпусу.

6. Пристрій для фільтрації за п. 5, в якому щонайменше один із вирізів проходить щонайменше частково через дно пристрою для фільтрації.

7. Пристрій для фільтрації за будь-яким із пп. 1-6, в якому

увігнуте дно містить множину вирізів, радіально рознесених навколо осі пристрою для фільтрації.

8. Пристрій для фільтрації за будь-яким із пп. 1-7, який додатково містить щонайменше один захоплювач, виконаний на дні пристрою для фільтрації.

9. Пристрій для фільтрації за будь-яким із пп. 1-8, в якому корпус має форму зрізаного конуса.

Текст

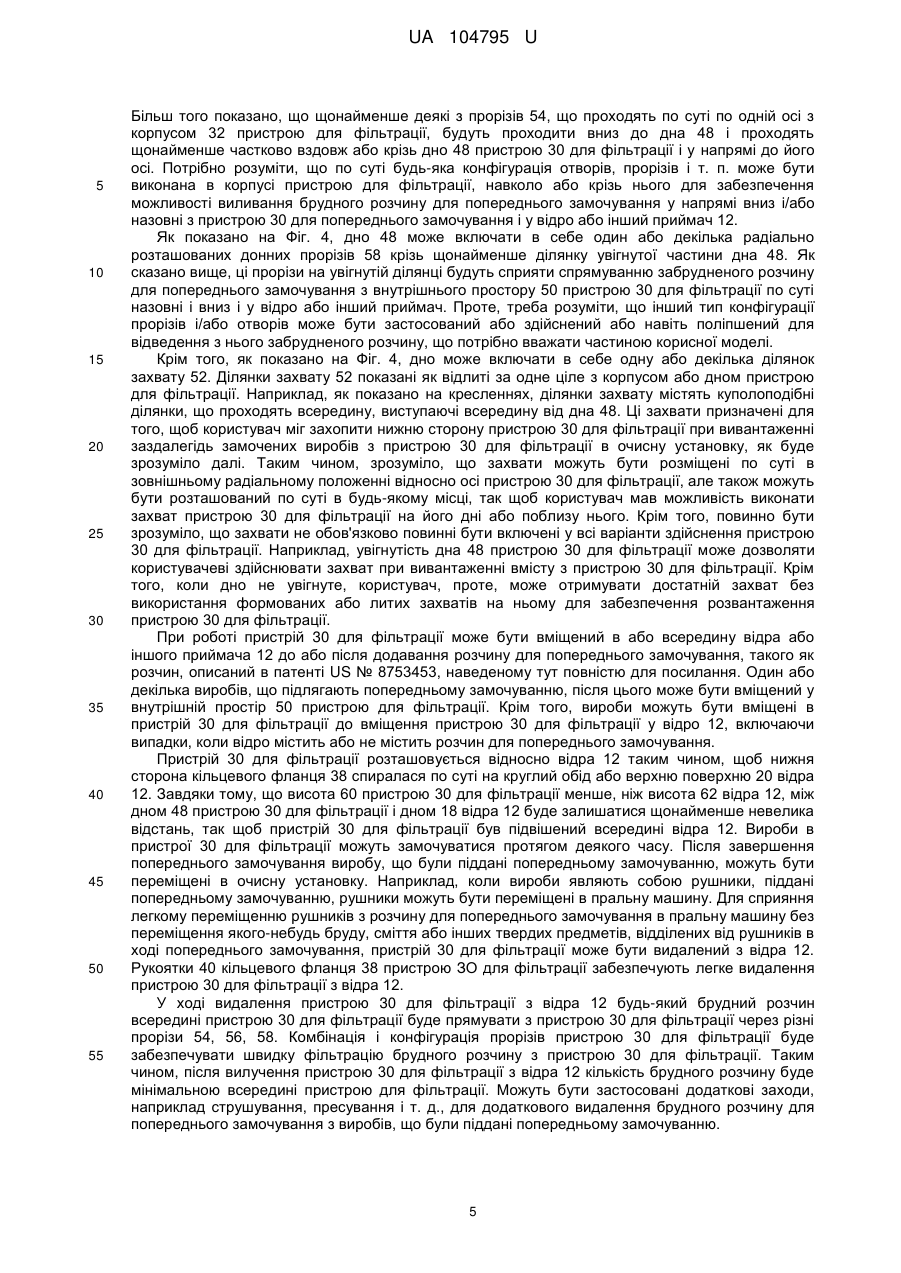

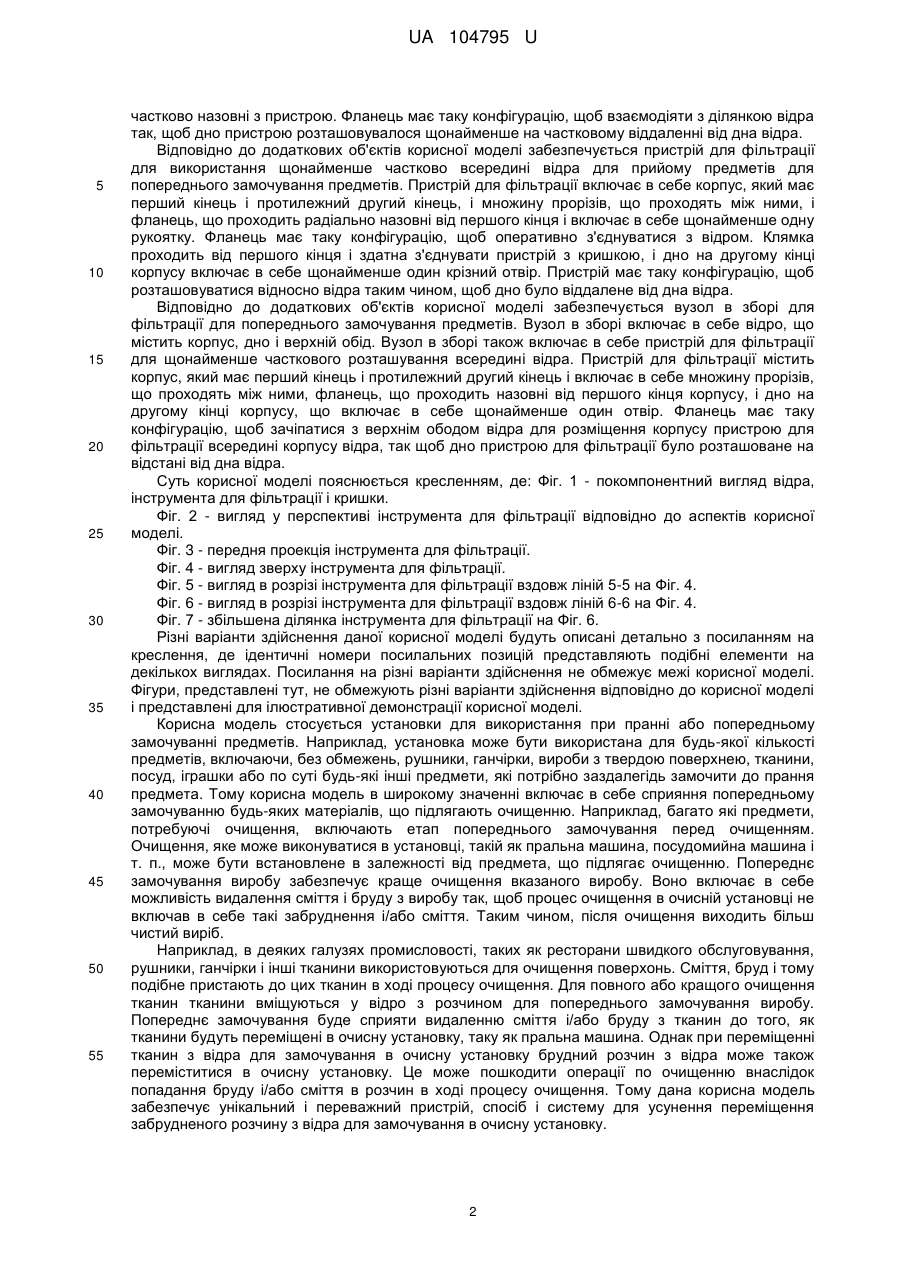

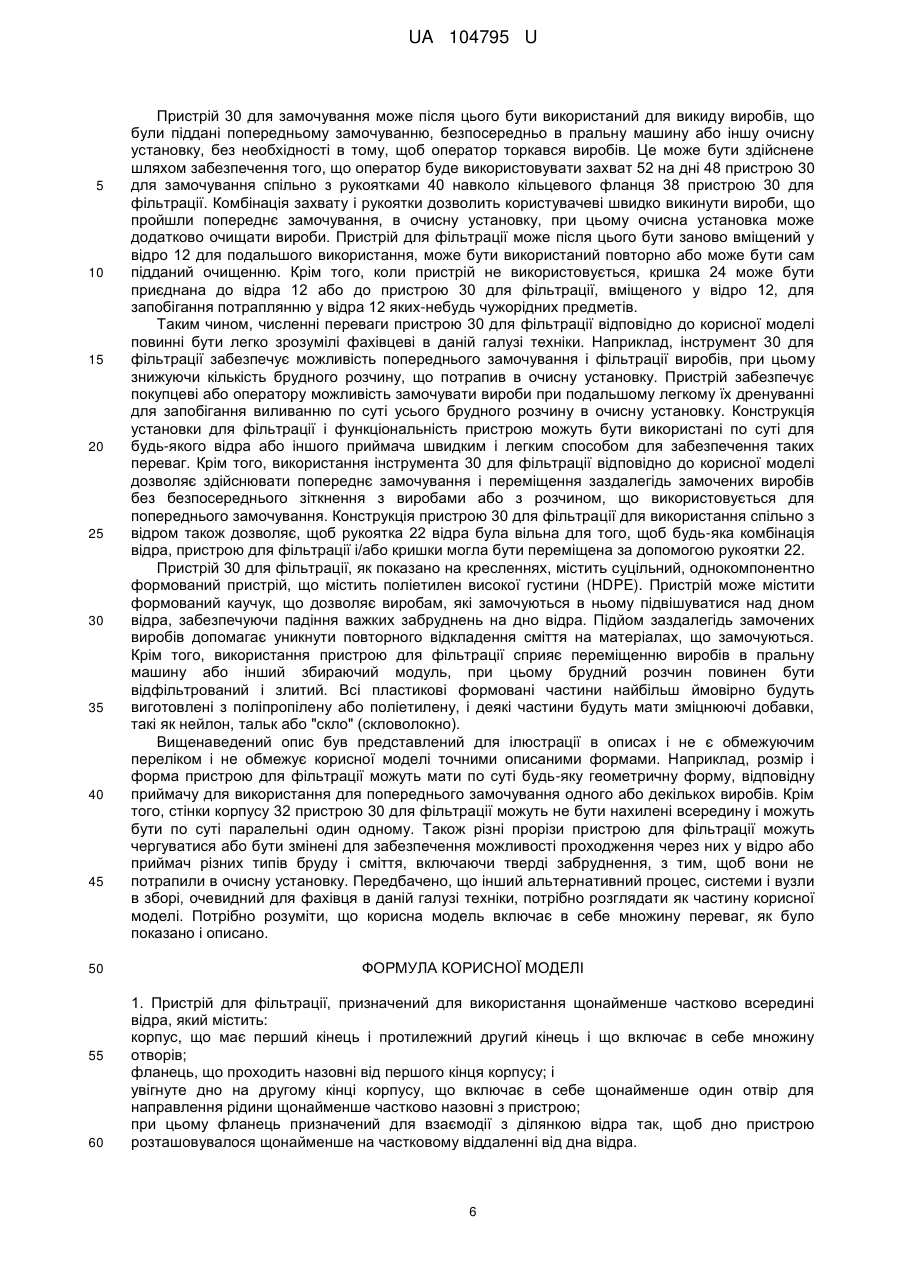

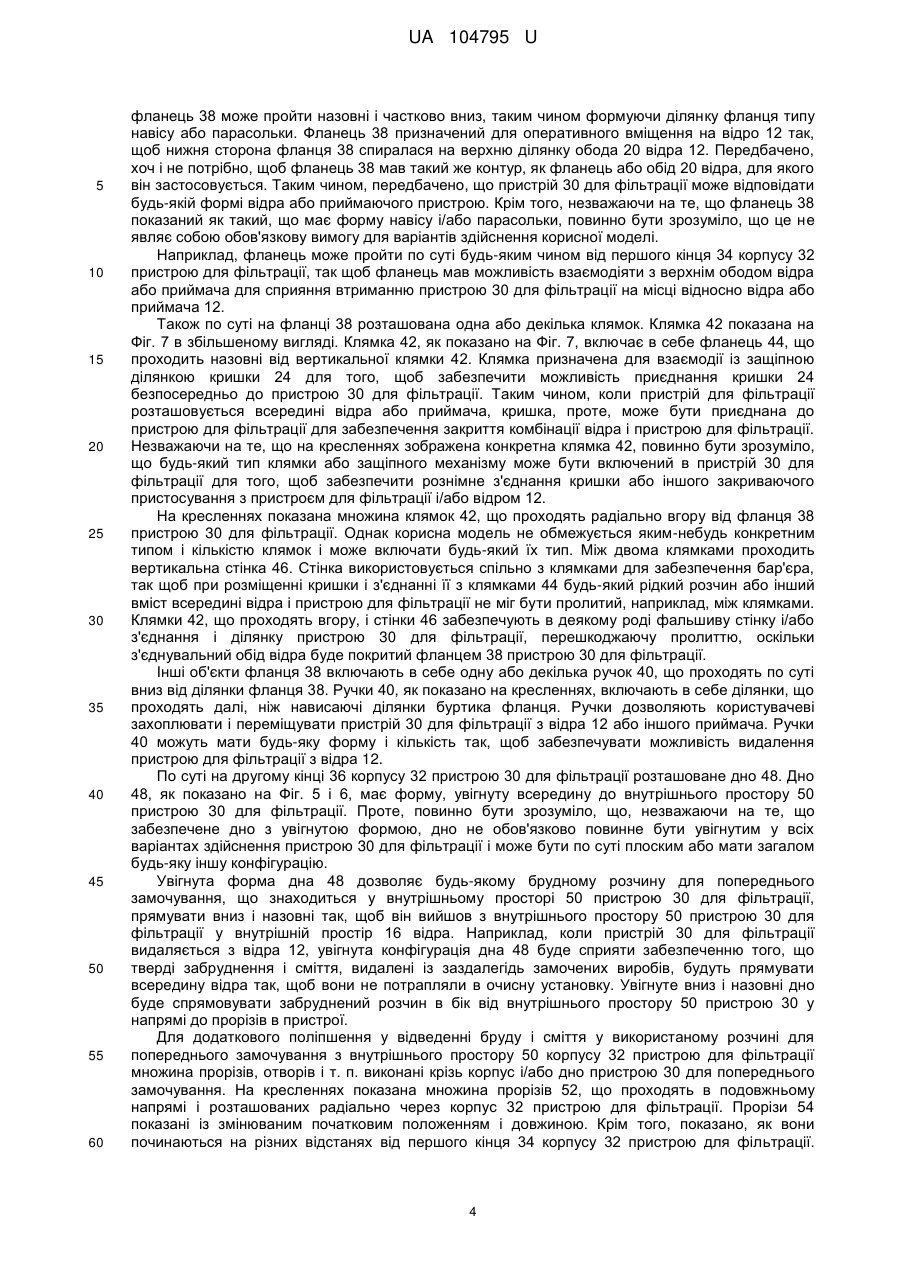

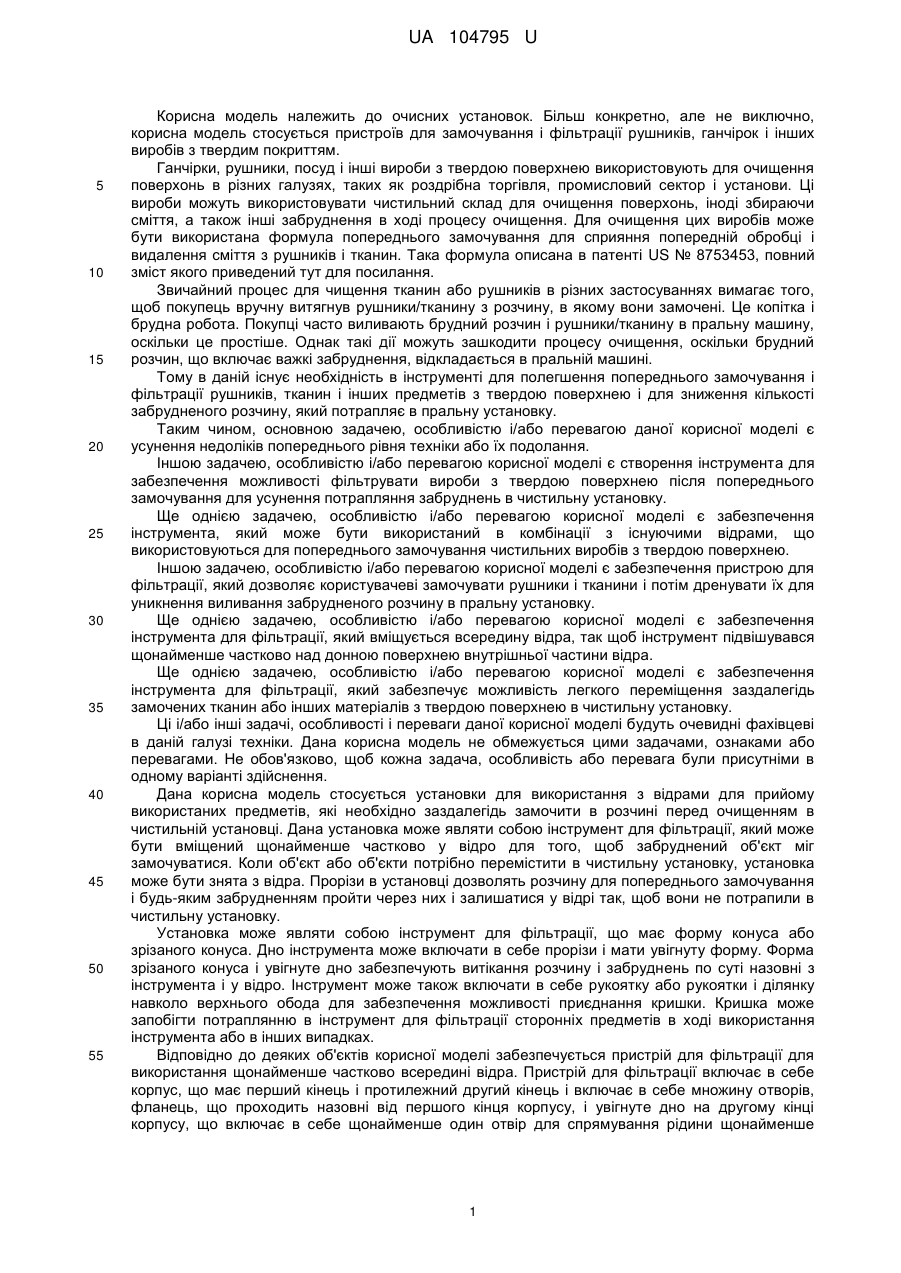

Реферат: Пристрій для фільтрації призначений для використання щонайменше частково всередині відра, який містить: корпус, що має перший кінець і протилежний другий кінець і що включає в себе множину отворів; фланець, що проходить назовні від першого кінця корпусу; і увігнуте дно на другому кінці корпусу, що включає в себе щонайменше один отвір для направлення рідини щонайменше частково назовні з пристрою; при цьому фланець призначений для взаємодії з ділянкою відра, так щоб дно пристрою розташовувалося щонайменше на частковому віддаленні від дна відра. UA 104795 U (12) UA 104795 U UA 104795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до очисних установок. Більш конкретно, але не виключно, корисна модель стосується пристроїв для замочування і фільтрації рушників, ганчірок і інших виробів з твердим покриттям. Ганчірки, рушники, посуд і інші вироби з твердою поверхнею використовують для очищення поверхонь в різних галузях, таких як роздрібна торгівля, промисловий сектор і установи. Ці вироби можуть використовувати чистильний склад для очищення поверхонь, іноді збираючи сміття, а також інші забруднення в ході процесу очищення. Для очищення цих виробів може бути використана формула попереднього замочування для сприяння попередній обробці і видалення сміття з рушників і тканин. Така формула описана в патенті US № 8753453, повний зміст якого приведений тут для посилання. Звичайний процес для чищення тканин або рушників в різних застосуваннях вимагає того, щоб покупець вручну витягнув рушники/тканину з розчину, в якому вони замочені. Це копітка і брудна робота. Покупці часто виливають брудний розчин і рушники/тканину в пральну машину, оскільки це простіше. Однак такі дії можуть зашкодити процесу очищення, оскільки брудний розчин, що включає важкі забруднення, відкладається в пральній машині. Тому в даній існує необхідність в інструменті для полегшення попереднього замочування і фільтрації рушників, тканин і інших предметів з твердою поверхнею і для зниження кількості забрудненого розчину, який потрапляє в пральну установку. Таким чином, основною задачею, особливістю і/або перевагою даної корисної моделі є усунення недоліків попереднього рівня техніки або їх подолання. Іншою задачею, особливістю і/або перевагою корисної моделі є створення інструмента для забезпечення можливості фільтрувати вироби з твердою поверхнею після попереднього замочування для усунення потрапляння забруднень в чистильну установку. Ще однією задачею, особливістю і/або перевагою корисної моделі є забезпечення інструмента, який може бути використаний в комбінації з існуючими відрами, що використовуються для попереднього замочування чистильних виробів з твердою поверхнею. Іншою задачею, особливістю і/або перевагою корисної моделі є забезпечення пристрою для фільтрації, який дозволяє користувачеві замочувати рушники і тканини і потім дренувати їх для уникнення виливання забрудненого розчину в пральну установку. Ще однією задачею, особливістю і/або перевагою корисної моделі є забезпечення інструмента для фільтрації, який вміщується всередину відра, так щоб інструмент підвішувався щонайменше частково над донною поверхнею внутрішньої частини відра. Ще однією задачею, особливістю і/або перевагою корисної моделі є забезпечення інструмента для фільтрації, який забезпечує можливість легкого переміщення заздалегідь замочених тканин або інших матеріалів з твердою поверхнею в чистильну установку. Ці і/або інші задачі, особливості і переваги даної корисної моделі будуть очевидні фахівцеві в даній галузі техніки. Дана корисна модель не обмежується цими задачами, ознаками або перевагами. Не обов'язково, щоб кожна задача, особливість або перевага були присутніми в одному варіанті здійснення. Дана корисна модель стосується установки для використання з відрами для прийому використаних предметів, які необхідно заздалегідь замочити в розчині перед очищенням в чистильній установці. Дана установка може являти собою інструмент для фільтрації, який може бути вміщений щонайменше частково у відро для того, щоб забруднений об'єкт міг замочуватися. Коли об'єкт або об'єкти потрібно перемістити в чистильну установку, установка може бути знята з відра. Прорізи в установці дозволять розчину для попереднього замочування і будь-яким забрудненням пройти через них і залишатися у відрі так, щоб вони не потрапили в чистильну установку. Установка може являти собою інструмент для фільтрації, що має форму конуса або зрізаного конуса. Дно інструмента може включати в себе прорізи і мати увігнуту форму. Форма зрізаного конуса і увігнуте дно забезпечують витікання розчину і забруднень по суті назовні з інструмента і у відро. Інструмент може також включати в себе рукоятку або рукоятки і ділянку навколо верхнього обода для забезпечення можливості приєднання кришки. Кришка може запобігти потраплянню в інструмент для фільтрації сторонніх предметів в ході використання інструмента або в інших випадках. Відповідно до деяких об'єктів корисної моделі забезпечується пристрій для фільтрації для використання щонайменше частково всередині відра. Пристрій для фільтрації включає в себе корпус, що має перший кінець і протилежний другий кінець і включає в себе множину отворів, фланець, що проходить назовні від першого кінця корпусу, і увігнуте дно на другому кінці корпусу, що включає в себе щонайменше один отвір для спрямування рідини щонайменше 1 UA 104795 U 5 10 15 20 25 30 35 40 45 50 55 частково назовні з пристрою. Фланець має таку конфігурацію, щоб взаємодіяти з ділянкою відра так, щоб дно пристрою розташовувалося щонайменше на частковому віддаленні від дна відра. Відповідно до додаткових об'єктів корисної моделі забезпечується пристрій для фільтрації для використання щонайменше частково всередині відра для прийому предметів для попереднього замочування предметів. Пристрій для фільтрації включає в себе корпус, який має перший кінець і протилежний другий кінець, і множину прорізів, що проходять між ними, і фланець, що проходить радіально назовні від першого кінця і включає в себе щонайменше одну рукоятку. Фланець має таку конфігурацію, щоб оперативно з'єднуватися з відром. Клямка проходить від першого кінця і здатна з'єднувати пристрій з кришкою, і дно на другому кінці корпусу включає в себе щонайменше один крізний отвір. Пристрій має таку конфігурацію, щоб розташовуватися відносно відра таким чином, щоб дно було віддалене від дна відра. Відповідно до додаткових об'єктів корисної моделі забезпечується вузол в зборі для фільтрації для попереднього замочування предметів. Вузол в зборі включає в себе відро, що містить корпус, дно і верхній обід. Вузол в зборі також включає в себе пристрій для фільтрації для щонайменше часткового розташування всередині відра. Пристрій для фільтрації містить корпус, який має перший кінець і протилежний другий кінець і включає в себе множину прорізів, що проходять між ними, фланець, що проходить назовні від першого кінця корпусу, і дно на другому кінці корпусу, що включає в себе щонайменше один отвір. Фланець має таку конфігурацію, щоб зачіпатися з верхнім ободом відра для розміщення корпусу пристрою для фільтрації всередині корпусу відра, так щоб дно пристрою для фільтрації було розташоване на відстані від дна відра. Суть корисної моделі пояснюється кресленням, де: Фіг. 1 - покомпонентний вигляд відра, інструмента для фільтрації і кришки. Фіг. 2 - вигляд у перспективі інструмента для фільтрації відповідно до аспектів корисної моделі. Фіг. 3 - передня проекція інструмента для фільтрації. Фіг. 4 - вигляд зверху інструмента для фільтрації. Фіг. 5 - вигляд в розрізі інструмента для фільтрації вздовж ліній 5-5 на Фіг. 4. Фіг. 6 - вигляд в розрізі інструмента для фільтрації вздовж ліній 6-6 на Фіг. 4. Фіг. 7 - збільшена ділянка інструмента для фільтрації на Фіг. 6. Різні варіанти здійснення даної корисної моделі будуть описані детально з посиланням на креслення, де ідентичні номери посилальних позицій представляють подібні елементи на декількох виглядах. Посилання на різні варіанти здійснення не обмежує межі корисної моделі. Фігури, представлені тут, не обмежують різні варіанти здійснення відповідно до корисної моделі і представлені для ілюстративної демонстрації корисної моделі. Корисна модель стосується установки для використання при пранні або попередньому замочуванні предметів. Наприклад, установка може бути використана для будь-якої кількості предметів, включаючи, без обмежень, рушники, ганчірки, вироби з твердою поверхнею, тканини, посуд, іграшки або по суті будь-які інші предмети, які потрібно заздалегідь замочити до прання предмета. Тому корисна модель в широкому значенні включає в себе сприяння попередньому замочуванню будь-яких матеріалів, що підлягають очищенню. Наприклад, багато які предмети, потребуючі очищення, включають етап попереднього замочування перед очищенням. Очищення, яке може виконуватися в установці, такій як пральна машина, посудомийна машина і т. п., може бути встановлене в залежності від предмета, що підлягає очищенню. Попереднє замочування виробу забезпечує краще очищення вказаного виробу. Воно включає в себе можливість видалення сміття і бруду з виробу так, щоб процес очищення в очисній установці не включав в себе такі забруднення і/або сміття. Таким чином, після очищення виходить більш чистий виріб. Наприклад, в деяких галузях промисловості, таких як ресторани швидкого обслуговування, рушники, ганчірки і інші тканини використовуються для очищення поверхонь. Сміття, бруд і тому подібне пристають до цих тканин в ході процесу очищення. Для повного або кращого очищення тканин тканини вміщуються у відро з розчином для попереднього замочування виробу. Попереднє замочування буде сприяти видаленню сміття і/або бруду з тканин до того, як тканини будуть переміщені в очисну установку, таку як пральна машина. Однак при переміщенні тканин з відра для замочування в очисну установку брудний розчин з відра може також переміститися в очисну установку. Це може пошкодити операції по очищенню внаслідок попадання бруду і/або сміття в розчин в ході процесу очищення. Тому дана корисна модель забезпечує унікальний і переважний пристрій, спосіб і систему для усунення переміщення забрудненого розчину з відра для замочування в очисну установку. 2 UA 104795 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 - покомпонентний вигляд вузла 10 в зборі для фільтрації або попереднього замочування відповідно до аспектів корисної моделі. Процес попереднього замочування може включати використання відра 12. Потрібно зазначити, що термін "відро" використовується в загальному значенні і може бути замінений приймачем, рамкою, контейнером і т. п., таким чином, цей термін включає в себе по суті будь-який предмет, який може містити і/або зберігати деяку кількість розчину для замочування. Відро 12, показане на Фіг. 1, являє собою стандартне відро, що включає в себе корпус 14 відра з вертикальними стінками. Відро 12 показане з циліндричною конфігурацією, однак корисною моделлю передбачене використання в межах корисної моделі відер або інших установок будь-якого розміру і форми. Відро 12 додатково включає внутрішній простір 16, обмежений вертикальними стінками корпусу 14, дном 18 і кільцевим ободом або верхньою частиною 20. Відро 12, як показано на кресленнях, являє собою по суті суцільне і непроникне відро для вміщення або зберігання розчину і/або предметів для попереднього замочування у вказаному розчині. Додаткові елементи відра 12 включають в себе рукоятку 22, з'єднану з подовженням 23, що проходить по суті вниз від кільцевого обода 20 відра. Потрібно також розуміти, що відро 12 має висоту, позначену позицією 62 на Фіг. 1. Висота вимірюється по внутрішній стороні і може бути визначена як відстань між ободом 20 і внутрішнім дном 18 відра. Внутрішній простір 16, таким чином, може бути визначений як об'єм, що визначається висотою, а також іншими розмірами відра. Додаткові аспекти вузла 10 в зборі для попереднього замочування, як показано на Фіг. 1, включають в себе кришку 24 для закриття відра 12 і вузла 10 в зборі. Кришка 24 являє собою стандартну кришку, що включає в себе кільцеву защіпну ділянку 26 і захват 28. Защіпна ділянка 26 має таку конфігурацію, щоб співпадати по периметру з кільцевим ободом 20 відра, так, щоб забезпечувати закриваючий елемент для відра. Кришка, таким чином, запобігає і/або перешкоджає потраплянню чого-небудь у відро, коли кришка вміщена на відрі 12 або приєднана до нього. Таким чином, кришка 24 може також складатися з по суті твердого і/або непроникного матеріалу. Додатково інструмент і/або пристрій 30 для фільтрації показаний на кресленні. Інструмент 30 для фільтрації показаний між відром 12 і кришкою 24. Пристрій 30 для фільтрації має таку конструкцію, щоб розташовуватися по суті або щонайменше частково всередині відра 12, так щоб вироби, які підлягають попередньому замочуванню, могли бути вміщені всередину пристрою для фільтрації, який підлягає вміщенню всередину розчину, що знаходиться у внутрішньому просторі 16 відра 12. Як повинно бути зрозуміло, елементи пристрою 30 для фільтрації дозволяють заздалегідь замочувати вироби, вміщені в нього, для сприяння видаленню бруду і/або сміття, в той же час забезпечуючи видалення з відра так, щоб бруд і сміття залишалися в розчині у відрі і не переміщалися в очисну установку. Крім того, як показано на фіг. 1, установка 30 для фільтрації також має висоту, позначену посилальною позицією 60. Висота пристрою 30 для фільтрації може бути виміряна зсередини або ззовні пристрою 30 для фільтрації. Як повинно бути зрозуміло, висота 60 пристрою 30 для фільтрації щонайменше трохи менше висоти 62 відра 12, так щоб, коли інструмент 30 для фільтрації вміщується у відро 12, залишався щонайменше невеликий простір між дном 48 пристрою 30 для фільтрації і дном 18 відра. Наприклад, пристрій 30 для фільтрації може бути підвішений на ободі 20 відра так, щоб пристрій для фільтрації не підтримувався дном 18 відра. Це являє собою перевагу порівняно з не використанням пристрою для фільтрації, а також порівняно з використанням інших пристроїв для фільтрації, розташованих всередині відра з опорою на дно відра. Фіг. 2-7 зображають об'єкти пристрою 30 для фільтрації відповідно до корисної моделі. Пристрій 30 для фільтрації містить корпус 32, що проходить між першим кінцем 34 і другим кінцем 36. Перший кінець 34 може також називатися верхнім кінцем корпусу 32, а другий кінець 36 може також називатися нижнім кінцем корпусу 32. Як показано на кресленнях, корпус 32 має по суті циліндричну форму, і його діаметр меншає від першого кінця 34 до другого кінця 36 корпусу. Це забезпечує корпусу 32 пристрою для фільтрації форму зрізаного конуса. Однак, повинно бути зрозуміло, що для формування корпусу 32 пристрою для фільтрації відповідно до корисної моделі можуть бути передбачені і використані інші форми, включаючи конічну або інші геометричні форми. Форма пристрою для фільтрації не повинна бути такою ж, як у відра 12. Однак переважним є підвішування або інше закріплення пристрою 30 для фільтрації так, щоб між дном 48 пристрою для фільтрації і дном 18 відра залишався простір. На першому кінці 34 корпусу 32 пристрою для фільтрації розташований кільцевий фланець 38, що проходить перпендикулярно назовні від першого кінця 34 корпусу 32. Незважаючи на використання терміну "кільцевий", повинно бути зрозуміло, що фланець 38 по суті відповідає формі корпусу 32 і тому не обов'язково є круглим. Як краще показано на Фіг. 3 і Фіг. 5-7, 3 UA 104795 U 5 10 15 20 25 30 35 40 45 50 55 60 фланець 38 може пройти назовні і частково вниз, таким чином формуючи ділянку фланця типу навісу або парасольки. Фланець 38 призначений для оперативного вміщення на відро 12 так, щоб нижня сторона фланця 38 спиралася на верхню ділянку обода 20 відра 12. Передбачено, хоч і не потрібно, щоб фланець 38 мав такий же контур, як фланець або обід 20 відра, для якого він застосовується. Таким чином, передбачено, що пристрій 30 для фільтрації може відповідати будь-якій формі відра або приймаючого пристрою. Крім того, незважаючи на те, що фланець 38 показаний як такий, що має форму навісу і/або парасольки, повинно бути зрозуміло, що це не являє собою обов'язкову вимогу для варіантів здійснення корисної моделі. Наприклад, фланець може пройти по суті будь-яким чином від першого кінця 34 корпусу 32 пристрою для фільтрації, так щоб фланець мав можливість взаємодіяти з верхнім ободом відра або приймача для сприяння втриманню пристрою 30 для фільтрації на місці відносно відра або приймача 12. Також по суті на фланці 38 розташована одна або декілька клямок. Клямка 42 показана на Фіг. 7 в збільшеному вигляді. Клямка 42, як показано на Фіг. 7, включає в себе фланець 44, що проходить назовні від вертикальної клямки 42. Клямка призначена для взаємодії із защіпною ділянкою кришки 24 для того, щоб забезпечити можливість приєднання кришки 24 безпосередньо до пристрою 30 для фільтрації. Таким чином, коли пристрій для фільтрації розташовується всередині відра або приймача, кришка, проте, може бути приєднана до пристрою для фільтрації для забезпечення закриття комбінації відра і пристрою для фільтрації. Незважаючи на те, що на кресленнях зображена конкретна клямка 42, повинно бути зрозуміло, що будь-який тип клямки або защіпного механізму може бути включений в пристрій 30 для фільтрації для того, щоб забезпечити рознімне з'єднання кришки або іншого закриваючого пристосування з пристроєм для фільтрації і/або відром 12. На кресленнях показана множина клямок 42, що проходять радіально вгору від фланця 38 пристрою 30 для фільтрації. Однак корисна модель не обмежується яким-небудь конкретним типом і кількістю клямок і може включати будь-який їх тип. Між двома клямками проходить вертикальна стінка 46. Стінка використовується спільно з клямками для забезпечення бар'єра, так щоб при розміщенні кришки і з'єднанні її з клямками 44 будь-який рідкий розчин або інший вміст всередині відра і пристрою для фільтрації не міг бути пролитий, наприклад, між клямками. Клямки 42, що проходять вгору, і стінки 46 забезпечують в деякому роді фальшиву стінку і/або з'єднання і ділянку пристрою 30 для фільтрації, перешкоджаючу пролиттю, оскільки з'єднувальний обід відра буде покритий фланцем 38 пристрою 30 для фільтрації. Інші об'єкти фланця 38 включають в себе одну або декілька ручок 40, що проходять по суті вниз від ділянки фланця 38. Ручки 40, як показано на кресленнях, включають в себе ділянки, що проходять далі, ніж нависаючі ділянки буртика фланця. Ручки дозволяють користувачеві захоплювати і переміщувати пристрій 30 для фільтрації з відра 12 або іншого приймача. Ручки 40 можуть мати будь-яку форму і кількість так, щоб забезпечувати можливість видалення пристрою для фільтрації з відра 12. По суті на другому кінці 36 корпусу 32 пристрою 30 для фільтрації розташоване дно 48. Дно 48, як показано на Фіг. 5 і 6, має форму, увігнуту всередину до внутрішнього простору 50 пристрою 30 для фільтрації. Проте, повинно бути зрозуміло, що, незважаючи на те, що забезпечене дно з увігнутою формою, дно не обов'язково повинне бути увігнутим у всіх варіантах здійснення пристрою 30 для фільтрації і може бути по суті плоским або мати загалом будь-яку іншу конфігурацію. Увігнута форма дна 48 дозволяє будь-якому брудному розчину для попереднього замочування, що знаходиться у внутрішньому просторі 50 пристрою 30 для фільтрації, прямувати вниз і назовні так, щоб він вийшов з внутрішнього простору 50 пристрою 30 для фільтрації у внутрішній простір 16 відра. Наприклад, коли пристрій 30 для фільтрації видаляється з відра 12, увігнута конфігурація дна 48 буде сприяти забезпеченню того, що тверді забруднення і сміття, видалені із заздалегідь замочених виробів, будуть прямувати всередину відра так, щоб вони не потрапляли в очисну установку. Увігнуте вниз і назовні дно буде спрямовувати забруднений розчин в бік від внутрішнього простору 50 пристрою 30 у напрямі до прорізів в пристрої. Для додаткового поліпшення у відведенні бруду і сміття у використаному розчині для попереднього замочування з внутрішнього простору 50 корпусу 32 пристрою для фільтрації множина прорізів, отворів і т. п. виконані крізь корпус і/або дно пристрою 30 для попереднього замочування. На кресленнях показана множина прорізів 52, що проходять в подовжньому напрямі і розташованих радіально через корпус 32 пристрою для фільтрації. Прорізи 54 показані із змінюваним початковим положенням і довжиною. Крім того, показано, як вони починаються на різних відстанях від першого кінця 34 корпусу 32 пристрою для фільтрації. 4 UA 104795 U 5 10 15 20 25 30 35 40 45 50 55 Більш того показано, що щонайменше деякі з прорізів 54, що проходять по суті по одній осі з корпусом 32 пристрою для фільтрації, будуть проходити вниз до дна 48 і проходять щонайменше частково вздовж або крізь дно 48 пристрою 30 для фільтрації і у напрямі до його осі. Потрібно розуміти, що по суті будь-яка конфігурація отворів, прорізів і т. п. може бути виконана в корпусі пристрою для фільтрації, навколо або крізь нього для забезпечення можливості виливання брудного розчину для попереднього замочування у напрямі вниз і/або назовні з пристрою 30 для попереднього замочування і у відро або інший приймач 12. Як показано на Фіг. 4, дно 48 може включати в себе один або декілька радіально розташованих донних прорізів 58 крізь щонайменше ділянку увігнутої частини дна 48. Як сказано вище, ці прорізи на увігнутій ділянці будуть сприяти спрямуванню забрудненого розчину для попереднього замочування з внутрішнього простору 50 пристрою 30 для фільтрації по суті назовні і вниз і у відро або інший приймач. Проте, треба розуміти, що інший тип конфігурації прорізів і/або отворів може бути застосований або здійснений або навіть поліпшений для відведення з нього забрудненого розчину, що потрібно вважати частиною корисної моделі. Крім того, як показано на Фіг. 4, дно може включати в себе одну або декілька ділянок захвату 52. Ділянки захвату 52 показані як відлиті за одне ціле з корпусом або дном пристрою для фільтрації. Наприклад, як показано на кресленнях, ділянки захвату містять куполоподібні ділянки, що проходять всередину, виступаючі всередину від дна 48. Ці захвати призначені для того, щоб користувач міг захопити нижню сторону пристрою 30 для фільтрації при вивантаженні заздалегідь замочених виробів з пристрою 30 для фільтрації в очисну установку, як буде зрозуміло далі. Таким чином, зрозуміло, що захвати можуть бути розміщені по суті в зовнішньому радіальному положенні відносно осі пристрою 30 для фільтрації, але також можуть бути розташований по суті в будь-якому місці, так щоб користувач мав можливість виконати захват пристрою 30 для фільтрації на його дні або поблизу нього. Крім того, повинно бути зрозуміло, що захвати не обов'язково повинні бути включені у всі варіанти здійснення пристрою 30 для фільтрації. Наприклад, увігнутість дна 48 пристрою 30 для фільтрації може дозволяти користувачеві здійснювати захват при вивантаженні вмісту з пристрою 30 для фільтрації. Крім того, коли дно не увігнуте, користувач, проте, може отримувати достатній захват без використання формованих або литих захватів на ньому для забезпечення розвантаження пристрою 30 для фільтрації. При роботі пристрій 30 для фільтрації може бути вміщений в або всередину відра або іншого приймача 12 до або після додавання розчину для попереднього замочування, такого як розчин, описаний в патенті US № 8753453, наведеному тут повністю для посилання. Один або декілька виробів, що підлягають попередньому замочуванню, після цього може бути вміщений у внутрішній простір 50 пристрою для фільтрації. Крім того, вироби можуть бути вміщені в пристрій 30 для фільтрації до вміщення пристрою 30 для фільтрації у відро 12, включаючи випадки, коли відро містить або не містить розчин для попереднього замочування. Пристрій 30 для фільтрації розташовується відносно відра 12 таким чином, щоб нижня сторона кільцевого фланця 38 спиралася по суті на круглий обід або верхню поверхню 20 відра 12. Завдяки тому, що висота 60 пристрою 30 для фільтрації менше, ніж висота 62 відра 12, між дном 48 пристрою 30 для фільтрації і дном 18 відра 12 буде залишатися щонайменше невелика відстань, так щоб пристрій 30 для фільтрації був підвішений всередині відра 12. Вироби в пристрої 30 для фільтрації можуть замочуватися протягом деякого часу. Після завершення попереднього замочування виробу, що були піддані попередньому замочуванню, можуть бути переміщені в очисну установку. Наприклад, коли вироби являють собою рушники, піддані попередньому замочуванню, рушники можуть бути переміщені в пральну машину. Для сприяння легкому переміщенню рушників з розчину для попереднього замочування в пральну машину без переміщення якого-небудь бруду, сміття або інших твердих предметів, відділених від рушників в ході попереднього замочування, пристрій 30 для фільтрації може бути видалений з відра 12. Рукоятки 40 кільцевого фланця 38 пристрою ЗО для фільтрації забезпечують легке видалення пристрою 30 для фільтрації з відра 12. У ході видалення пристрою 30 для фільтрації з відра 12 будь-який брудний розчин всередині пристрою 30 для фільтрації буде прямувати з пристрою 30 для фільтрації через різні прорізи 54, 56, 58. Комбінація і конфігурація прорізів пристрою 30 для фільтрації буде забезпечувати швидку фільтрацію брудного розчину з пристрою 30 для фільтрації. Таким чином, після вилучення пристрою 30 для фільтрації з відра 12 кількість брудного розчину буде мінімальною всередині пристрою для фільтрації. Можуть бути застосовані додаткові заходи, наприклад струшування, пресування і т. д., для додаткового видалення брудного розчину для попереднього замочування з виробів, що були піддані попередньому замочуванню. 5 UA 104795 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій 30 для замочування може після цього бути використаний для викиду виробів, що були піддані попередньому замочуванню, безпосередньо в пральну машину або іншу очисну установку, без необхідності в тому, щоб оператор торкався виробів. Це може бути здійснене шляхом забезпечення того, що оператор буде використовувати захват 52 на дні 48 пристрою 30 для замочування спільно з рукоятками 40 навколо кільцевого фланця 38 пристрою 30 для фільтрації. Комбінація захвату і рукоятки дозволить користувачеві швидко викинути вироби, що пройшли попереднє замочування, в очисну установку, при цьому очисна установка може додатково очищати вироби. Пристрій для фільтрації може після цього бути заново вміщений у відро 12 для подальшого використання, може бути використаний повторно або може бути сам підданий очищенню. Крім того, коли пристрій не використовується, кришка 24 може бути приєднана до відра 12 або до пристрою 30 для фільтрації, вміщеного у відро 12, для запобігання потраплянню у відра 12 яких-небудь чужорідних предметів. Таким чином, численні переваги пристрою 30 для фільтрації відповідно до корисної моделі повинні бути легко зрозумілі фахівцеві в даній галузі техніки. Наприклад, інструмент 30 для фільтрації забезпечує можливість попереднього замочування і фільтрації виробів, при цьому знижуючи кількість брудного розчину, що потрапив в очисну установку. Пристрій забезпечує покупцеві або оператору можливість замочувати вироби при подальшому легкому їх дренуванні для запобігання виливанню по суті усього брудного розчину в очисну установку. Конструкція установки для фільтрації і функціональність пристрою можуть бути використані по суті для будь-якого відра або іншого приймача швидким і легким способом для забезпечення таких переваг. Крім того, використання інструмента 30 для фільтрації відповідно до корисної моделі дозволяє здійснювати попереднє замочування і переміщення заздалегідь замочених виробів без безпосереднього зіткнення з виробами або з розчином, що використовується для попереднього замочування. Конструкція пристрою 30 для фільтрації для використання спільно з відром також дозволяє, щоб рукоятка 22 відра була вільна для того, щоб будь-яка комбінація відра, пристрою для фільтрації і/або кришки могла бути переміщена за допомогою рукоятки 22. Пристрій 30 для фільтрації, як показано на кресленнях, містить суцільний, однокомпонентно формований пристрій, що містить поліетилен високої густини (HDPE). Пристрій може містити формований каучук, що дозволяє виробам, які замочуються в ньому підвішуватися над дном відра, забезпечуючи падіння важких забруднень на дно відра. Підйом заздалегідь замочених виробів допомагає уникнути повторного відкладення сміття на матеріалах, що замочуються. Крім того, використання пристрою для фільтрації сприяє переміщенню виробів в пральну машину або інший збираючий модуль, при цьому брудний розчин повинен бути відфільтрований і злитий. Всі пластикові формовані частини найбільш ймовірно будуть виготовлені з поліпропілену або поліетилену, і деякі частини будуть мати зміцнюючі добавки, такі як нейлон, тальк або "скло" (скловолокно). Вищенаведений опис був представлений для ілюстрації в описах і не є обмежуючим переліком і не обмежує корисної моделі точними описаними формами. Наприклад, розмір і форма пристрою для фільтрації можуть мати по суті будь-яку геометричну форму, відповідну приймачу для використання для попереднього замочування одного або декількох виробів. Крім того, стінки корпусу 32 пристрою 30 для фільтрації можуть не бути нахилені всередину і можуть бути по суті паралельні один одному. Також різні прорізи пристрою для фільтрації можуть чергуватися або бути змінені для забезпечення можливості проходження через них у відро або приймач різних типів бруду і сміття, включаючи тверді забруднення, з тим, щоб вони не потрапили в очисну установку. Передбачено, що інший альтернативний процес, системи і вузли в зборі, очевидний для фахівця в даній галузі техніки, потрібно розглядати як частину корисної моделі. Потрібно розуміти, що корисна модель включає в себе множину переваг, як було показано і описано. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для фільтрації, призначений для використання щонайменше частково всередині відра, який містить: корпус, що має перший кінець і протилежний другий кінець і що включає в себе множину отворів; фланець, що проходить назовні від першого кінця корпусу; і увігнуте дно на другому кінці корпусу, що включає в себе щонайменше один отвір для направлення рідини щонайменше частково назовні з пристрою; при цьому фланець призначений для взаємодії з ділянкою відра так, щоб дно пристрою розташовувалося щонайменше на частковому віддаленні від дна відра. 6 UA 104795 U 5 10 15 2. Пристрій для фільтрації за п. 1, який додатково містить щонайменше одну ручку, яка проходить від фланця. 3. Пристрій для фільтрації за п. 1 або 2, який додатково містить щонайменше одну клямку, що проходить в сторону від фланця і призначена для з'єднання з кришкою для закриття пристрою для фільтрації і відра. 4. Пристрій для фільтрації за будь-яким із пп. 1-3, в якому фланець пристрою для фільтрації виконаний так, щоб мати однаковий контур з відром і покривати його фланець. 5. Пристрій для фільтрації за будь-яким із пп. 1-4, в якому множина отворів в корпусі пристрою для фільтрації містить прорізи, які проходять щонайменше частково між першим і другим кінцями корпусу. 6. Пристрій для фільтрації за п. 5, в якому щонайменше один із вирізів проходить щонайменше частково через дно пристрою для фільтрації. 7. Пристрій для фільтрації за будь-яким із пп. 1-6, в якому увігнуте дно містить множину вирізів, радіально рознесених навколо осі пристрою для фільтрації. 8. Пристрій для фільтрації за будь-яким із пп. 1-7, який додатково містить щонайменше один захоплювач, виконаний на дні пристрою для фільтрації. 9. Пристрій для фільтрації за будь-яким із пп. 1-8, в якому корпус має форму зрізаного конуса. 7 UA 104795 U 8 UA 104795 U 9 UA 104795 U 10 UA 104795 U 11 UA 104795 U 12 UA 104795 U 13 UA 104795 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14

Дивитися

Додаткова інформація

Автори російською

Blanks Amie, Martinez-Crowley Melissa, Martin Rachel

МПК / Мітки

МПК: B08B 17/00, B08B 3/00

Мітки: прорізами, фільтрації, виробів, кошик, покриттям, замочування, ганчірок, твердим, інших, рушників
