Заготовка для стелажа

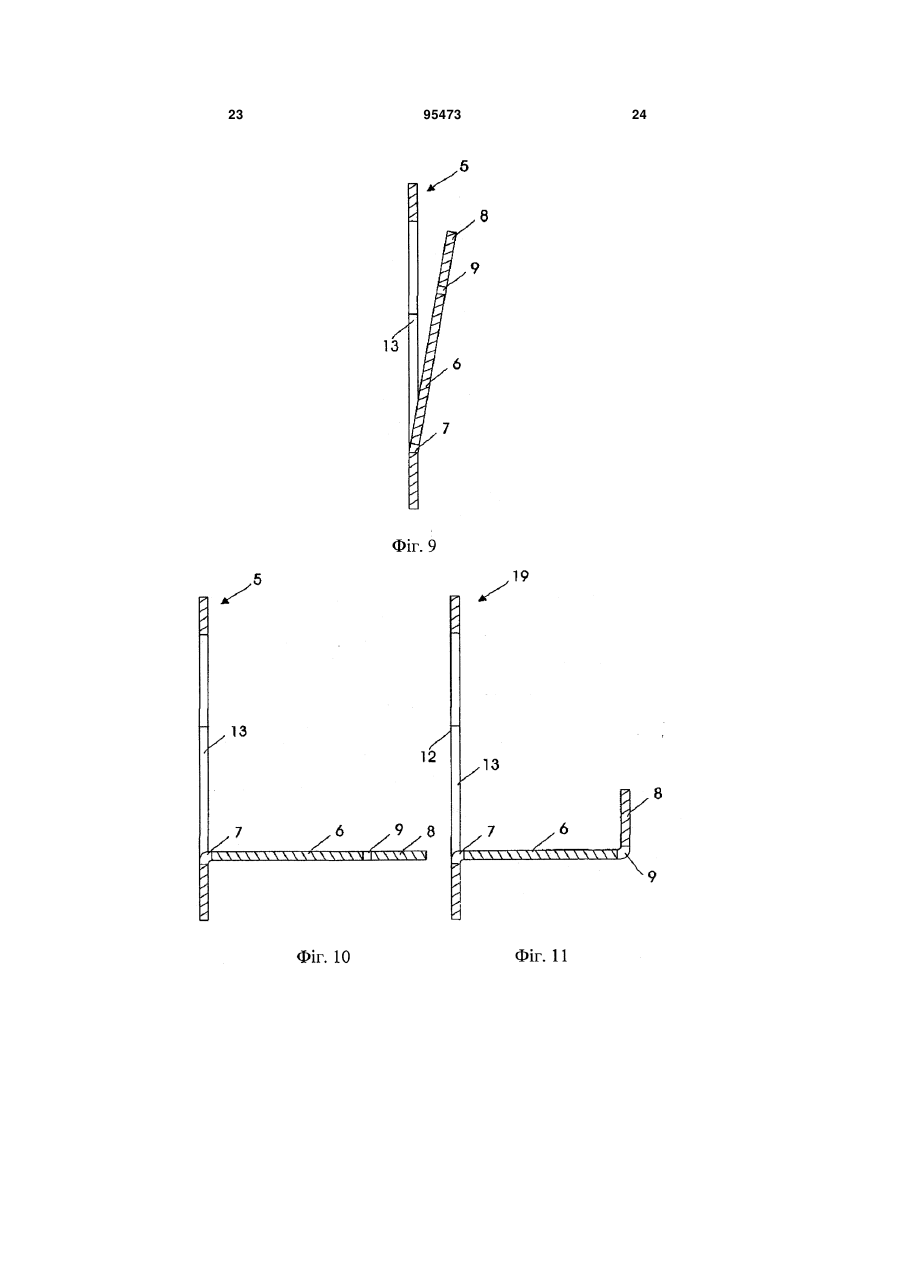

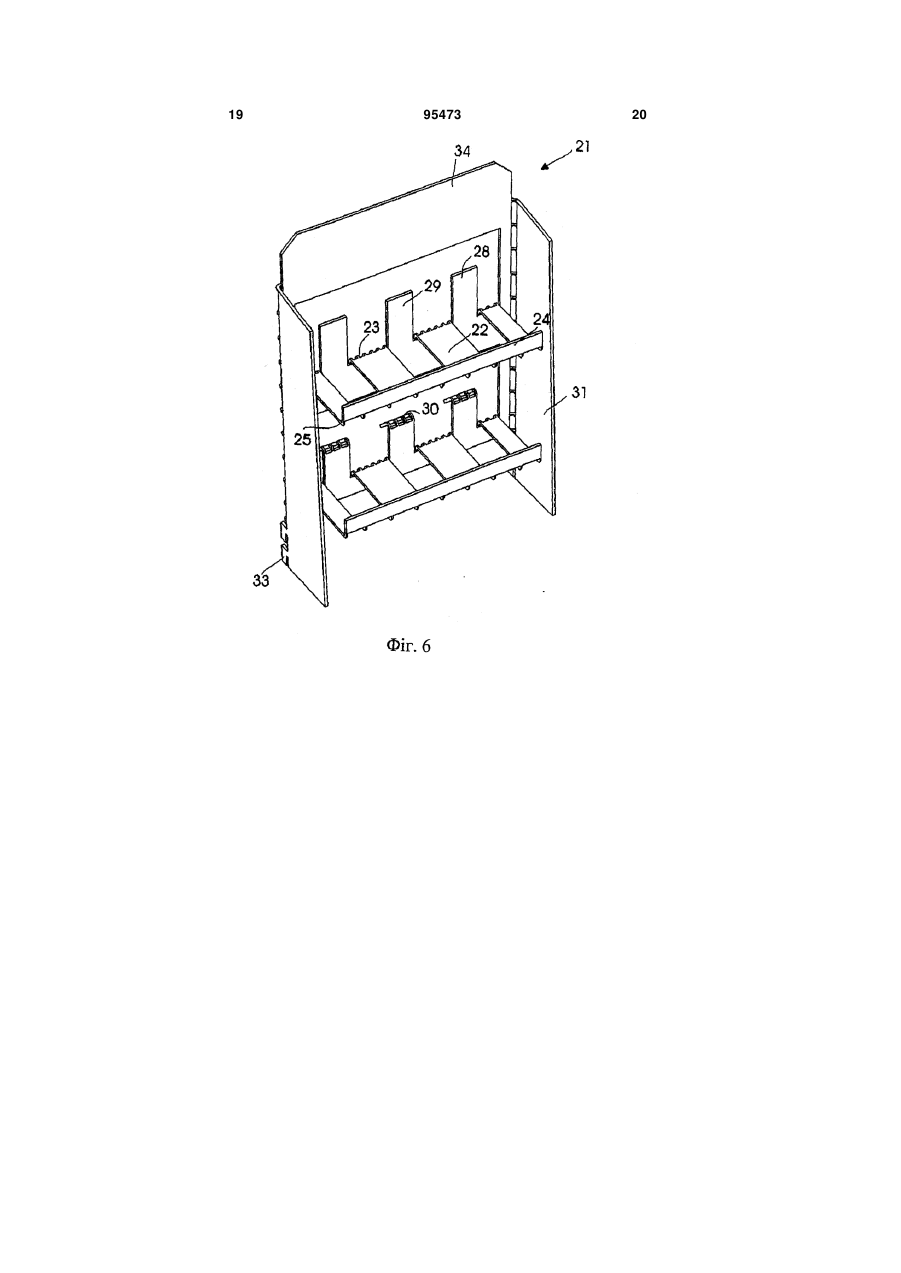

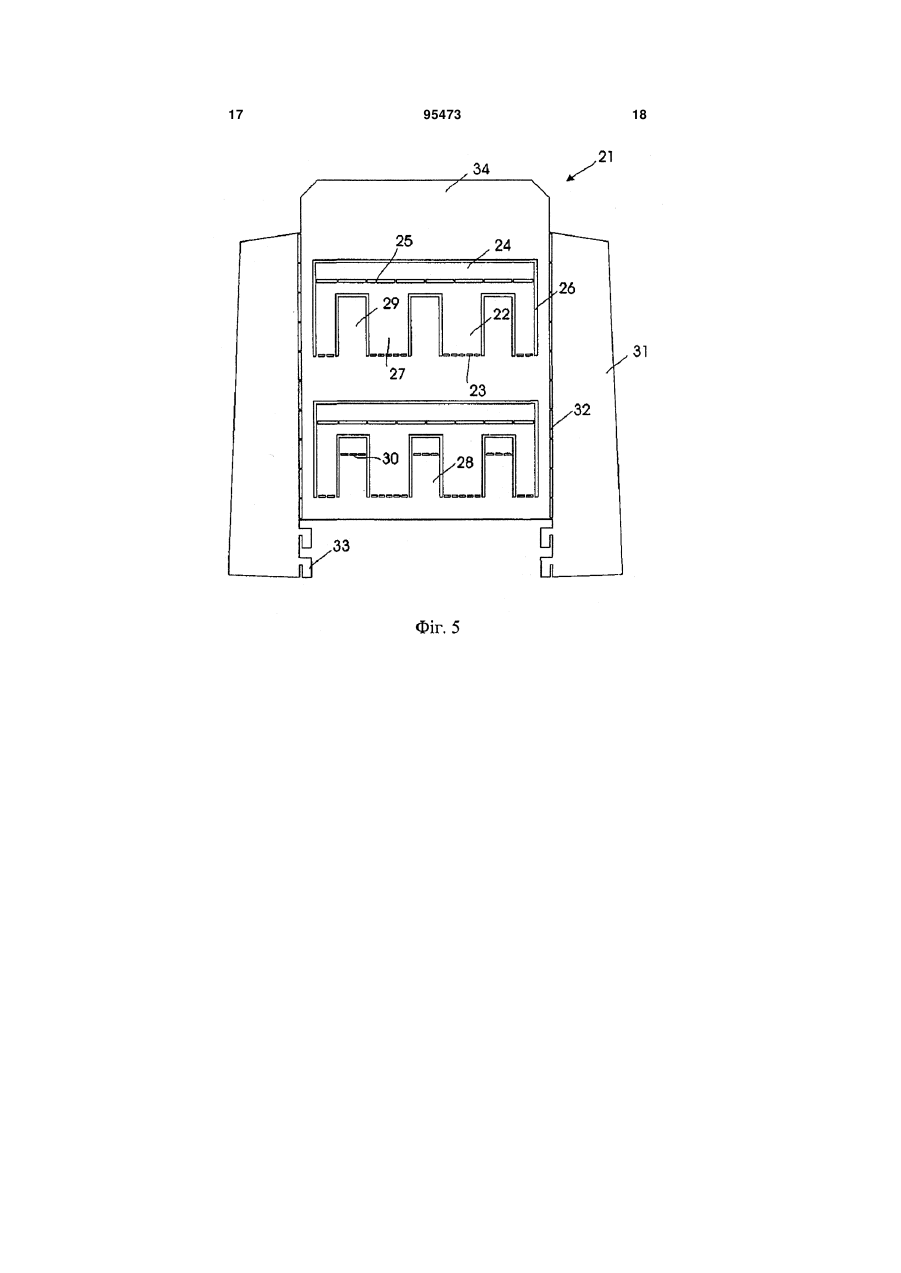

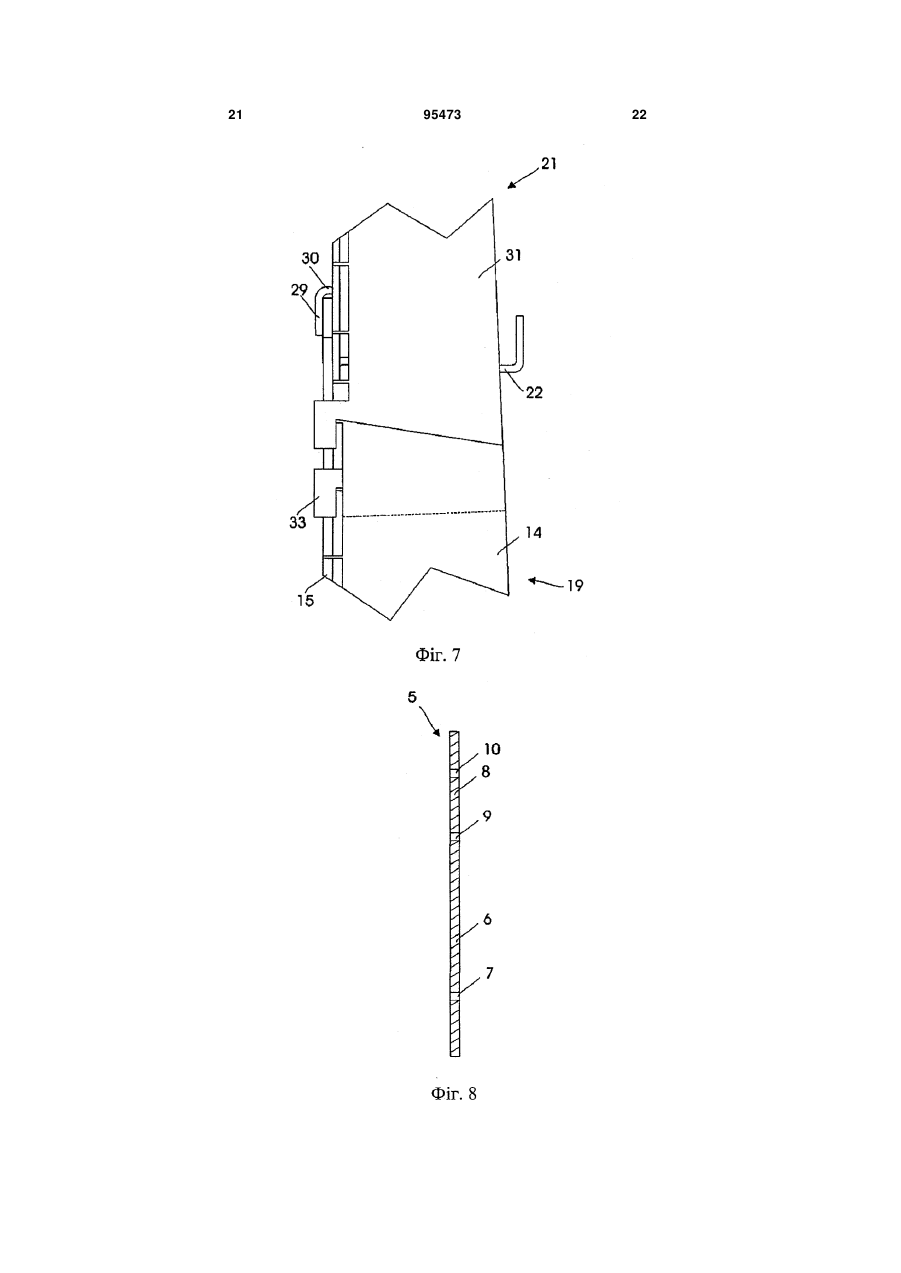

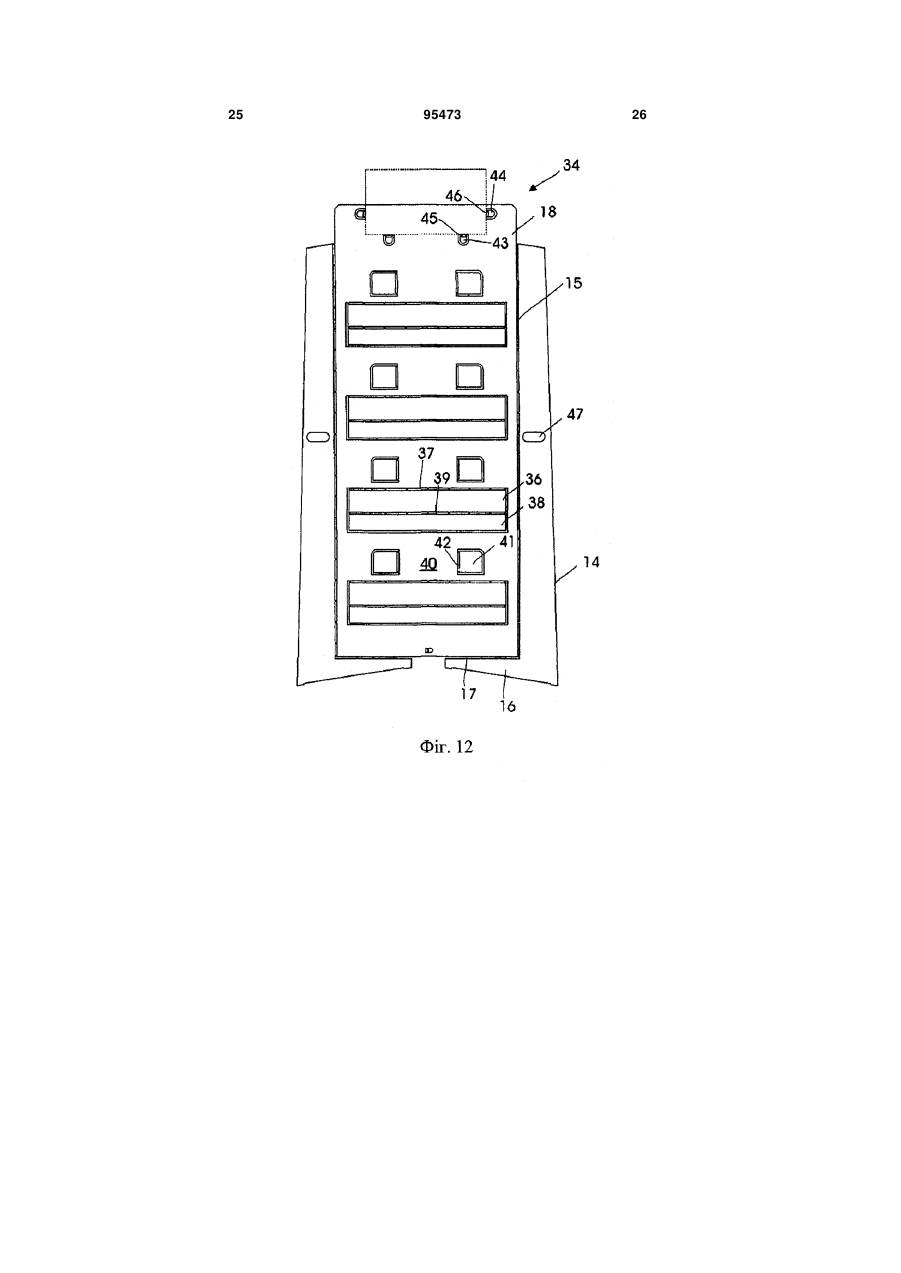

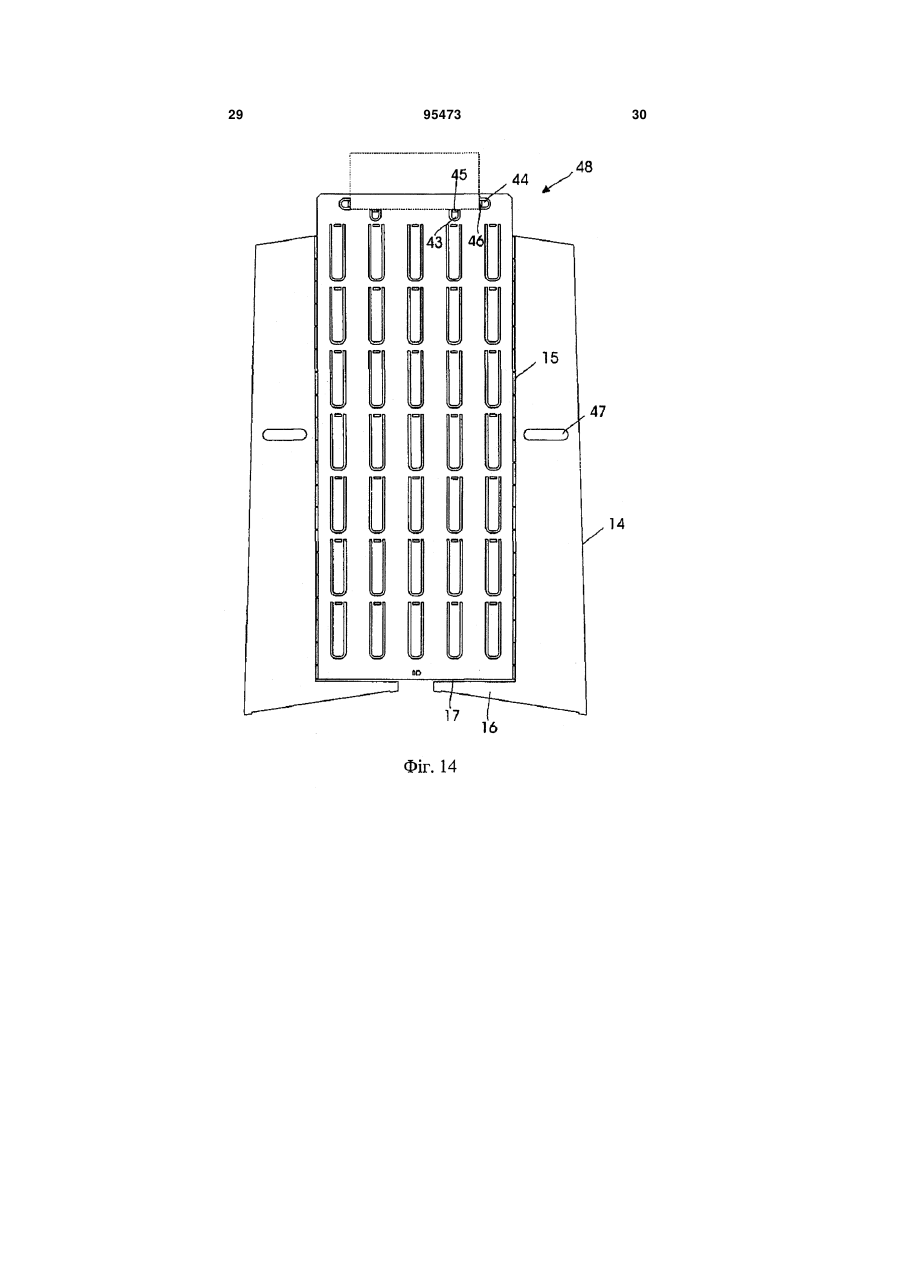

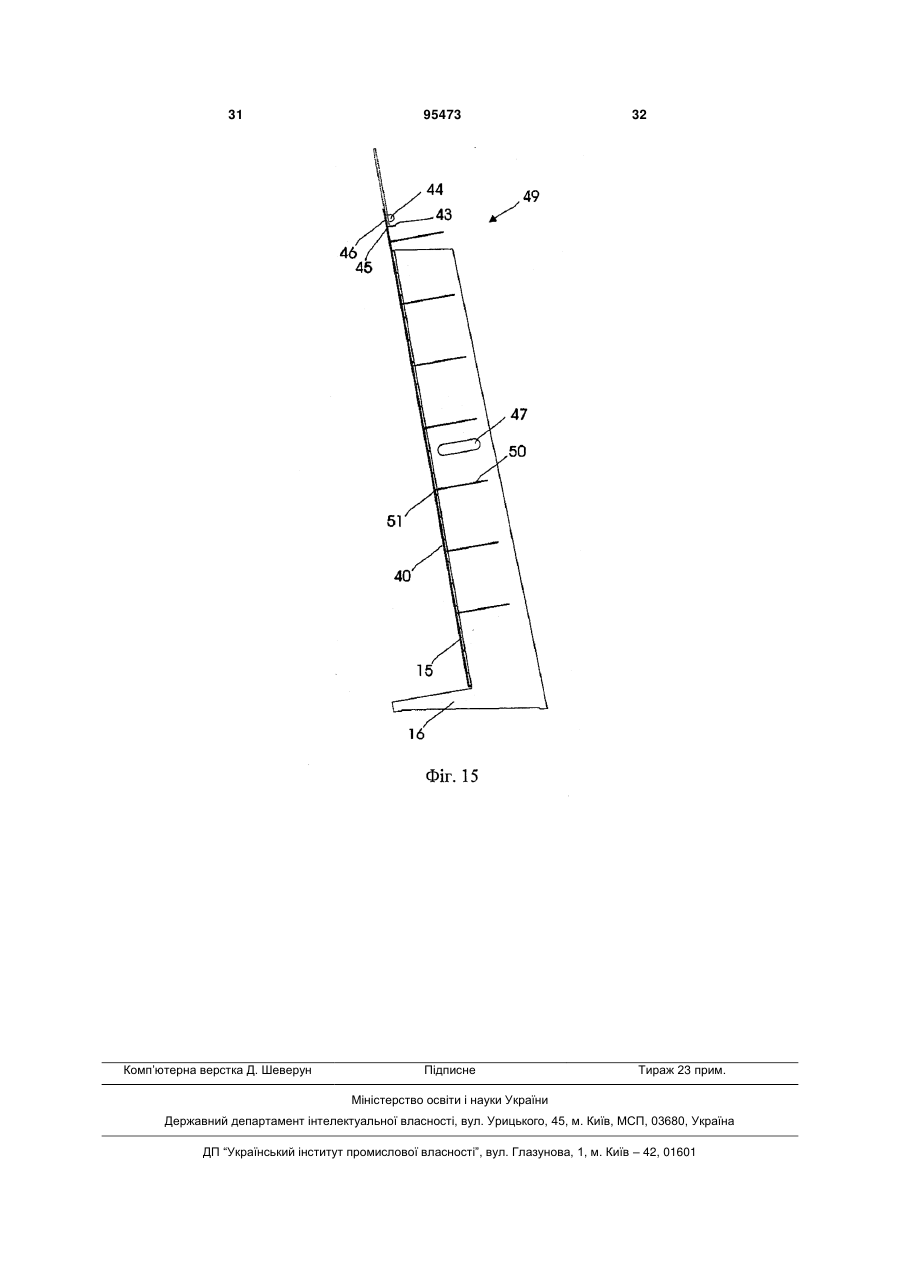

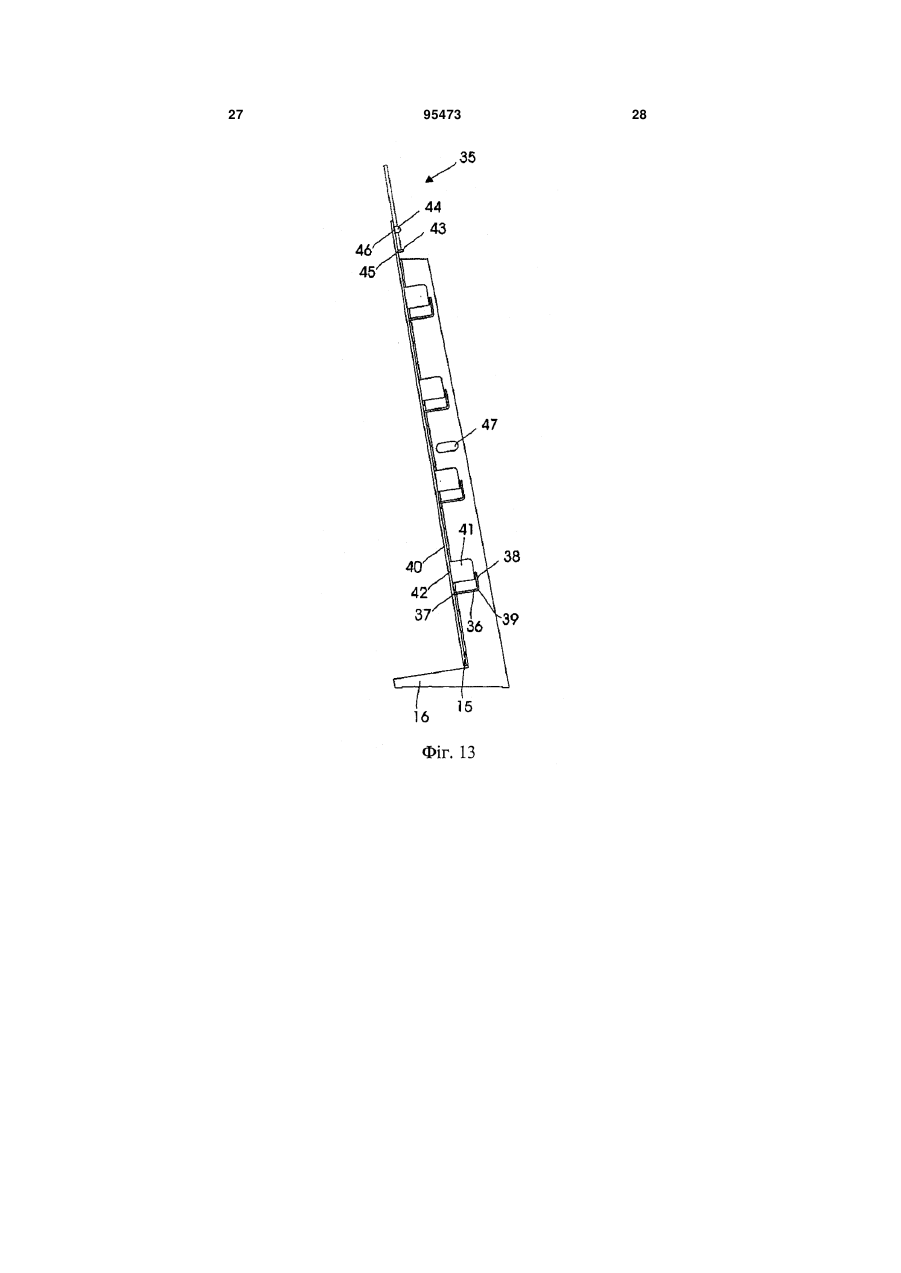

1. Заготовка у вигляді вихідної пластини (5; 21; 34; 48), яка може бути складена в стелаж (19; 21; 35; 49) з щонайменше однією полицею (6; 22; 36; 50) і яка складається з матеріалу, який може бути підданий залишковій деформації, виконана з щонайменше однією областю (7; 9; 15; 23; 25; 30; 32; 37; 42; 45; 46; 51) згину у вигляді ряду сегментів (3) і отворів (4), має елементи (6; 8; 12; 14; 18; 22; 24; 28; 31; 36; 38; 43; 44; 50), кожний з яких має бічну сторону, що проходить вздовж області (7; 9; 15; 23; 25; 30; 32; 37; 42; 45; 46; 51) згину, і при цьому щонайменше одна з бічних сторін елементів, що залишилися, є вільною і, при цьому стелаж (19; 21; 35; 49) утворений за допомогою згинання елементів в їх областях згину, яка відрізняється тим, що щонайменше одна полиця утворена у вигляді кронштейна, який утримується у відповідній області згину, і пластина (5; 21) містить протилежні бічні елементи (14; 31), які проходять вздовж кожної їх області (15; 32) згину і які на згині в своїх відповідних областях (15;32) згину утворюють бічні сторони (14; 31) стелажа (19; 21). 2. Заготовка за п. 1, яка відрізняється тим, що елемент (14) утворений з відворотом (16) для опори стелажа (19) на поверхню. 2 (19) 1 3 95473 4 11. Заготовка за будь-яким з пп. 1-10, яка відрізняється тим, що область (7; 25; 37) згину на елементі (6; 22; 36) полиці утворена з моментом опору вигину, який перевищує такий момент в інших областях (9; 15; 23; 30; 32; 42; 45; 46) згину. 12. Заготовка за будь-яким з пп. 1-11, яка відрізняється тим, що містить розділові елементи (41), які, будучи розділовими стінками (41), в складеному стані розділяють кожну полицю на менші відсіки. 13. Заготовка за будь-яким з пп. 1-12, яка відрізняється тим, що елементи (43; 44) утворюють у розкладеному вигляді тримачі (43; 44) для знака. Винахід належить до заготовки у вигляді вихідної пластини, яку можна розкласти в стелаж з щонайменше однією полицею і пластина якої складається з !матеріалу, який дозволяє піддати його залишковій деформації, пластина виконана з щонайменше однією областю згину у вигляді сегментів і отворів, пластина виконана з елементами, кожний з яких має сторону, що проходить вздовж області згину, і при цьому щонайменше одна з інших сторін елементів є «вільною, і стелаж утворюється за допомогою згину елементів по їх області згину. Такі стелажі широко використовуються як виставочні стенди для презентації різних предметів, наприклад товарів в супермаркеті. Компанії або магазини, які використовують такі стенди, часто користуються великою кількістю стендів і додатково часто потребують швидкого і легкого збирання !стелажів на доповнення до вже використовуваних. Однак, виставочні стенди займають місце, яке звичайно дуже цінне. Таким чином, з міркувань економії місця, стенди часто зберігають в плоскому стані. Як приклад можна згадати виставочні стенди, відомі з патенту США № 4311100 і публікації WO 2004110222 міжнародної заявки, які можуть бути зібрані з одного єдиного плоского шматка картону. Однак, ці відомі стенди мають суттєвий недолік, який полягає в тому, що їх важко розібрати і знов зібрати, і це займає багато часу. Більше того, стенди звичайно не достатньо міцні на зминання і стійкі. Крім того, картон є дуже неміцним матеріалом, який не дуже стійкий при використанні. Таким чином, виставочний стенд з картону буде мати тільки відносно короткий термін служби, і його використання є досить дорогим. Публікація WO 97/48309 міжнародної заявки згадує пластину з лініями згину, що створюють ряд елементів. При згинанні відповідних ліній згину одержують об'ємну меблеву конструкцію. Було зазначено, що пластина може бути стелажем з полицями. Стійкість і здатність витримувати вагу досягаються за допомогою відігнутих відворотів для зміцнення стелажа і шпунтів для з'єднання елементів. У багатьох випадках відвороти настільки довгі, що їх неможливо зігнути вручну по лініях згину, якщо тільки пластина не є такою тонкою, як вказано в патентній публікації. Лінії згину полиць не сконструйовані з можливістю одержувати навантаження, яке впливає на полиці при їх використанні. Відому пластину важко розкласти і зібрати, наприклад, в стійкий стелаж. З патенту США 6378719 B1, німецької патентної заявки DE 4118483 A1 і німецької корисної мо делі DE 29806918 U1 відомі стелажі, що мають аналогічні недоліки. Перший аспект даного винаходу полягає в створенні заготовки такого типу, який описаний у вступній частині цього опису і який швидко і просто збирається в стелаж. Другий аспект даного винаходу полягає в створенні заготовки такого типу, який описаний у вступній частині цього опису, для конструювання міцного і стійкого стелажа. Третій аспект даного винаходу полягає в створенні заготовки такого типу, який описаний у вступній частині цього опису, для конструювання міцного на зминання і стійкого стелажа. Четвертий аспект даного винаходу полягає в створенні заготовки такого типу, який описаний у вступній частині цього опису, для конструювання стелажа, що має тривалий термін служби. П'ятий аспект даного винаходу полягає в створенні заготовки такого типу, який описаний у вступній частині цього опису, для виконання більш дешевого стелажа в порівнянні з відомими до цього часу стелажами. Нове і унікальне згідно з винаходом полягає в тому, що щонайменше одна полиця виконується у вигляді вільновисячого кронштейна, який утримується у відповідній області згину, і в тому, що пластина містить два протилежних бічних елементи, які проходять вздовж кожної їх області згину і які на згині по їх відповідних областях згину утворюють бічні сторони стелажа. Конструкція згідно з винаходом переважно приводить до того, що стелаж може бути швидко і легко утворений за допомогою просто згинання різних елементів пластини в їх областях згину. У подальшому елементи не треба додатково з'єднувати, оскільки сегменти областей згину в цьому випадку виготовлені з матеріалу, якому можуть надати форму залишкові деформації. У такому положенні області згину настільки міцні, що вони самі можуть витримувати власну вагу полиць, а також вагу, яка впливає на полиці при їх використанні. Таким чином, виробництво стелажа є більш дешевим, ніж звичайне, оскільки не витрачається час на окремі з'єднання і відсутні витрати на засоби з'єднання, такі, наприклад, як гвинти. Оскільки готовий стелаж виробляють з матеріалу, якому можуть надати форму залишкові деформації, такого як метал, стелаж буде практичний у використанні і довго служитиме. Області згину можуть бути утворені однаковими згинальними моментами, але в переважному варіанті втілення даного винаходу згинальні моменти в різних областях згину можуть бути визна 5 чені залежно від протяжності відповідних елементів через їх область згину, тобто від довжини плеча круглого моменту, а також від його призначення в готовому стелажі. Таким чином, область згину полиці переважно може мати великий згинальний момент, щоб полиця могла без ризику витримувати вагу товарів, які на ній розміщені. Більш конкретно, згідно з винаходом область згину, що належить щонайменше одній полиці, може відповідати згинальному моменту, який більший або дорівнює згинальному моменту, який впливає на область згину, коли полицю навантажують заданим максимальним навантаженням, діленому на максимально допустиме конкретне напруження для матеріалу, що розглядається. Терміни, використовувані далі як позначення різних елементів вихідної пластини, походять з функції цих елементів в готовому стелажі. Таким чином, елементи полиці стають полицями в готовому стелажі, а бічні елементи стають стінками стелажа. Можливий передній край полиці утворюється переднім крайнім елементом, а його можливий задній край утворюється заднім крайнім елементом. У деяких випадках полиця не має заднього краю. Але в більшості випадків має місце задній крайній елемент, який пробитий в тій же області на вихідній пластині, що і полиця. Таким чином, як задній край, так і полиця утворюють конфігурацію кулачкового типу з прямокутними або V-подібними зубцями. У переважному іншому варіанті втілення даного винаходу полиця може бути зігнена у верхній області згину, якщо дивитися на стелаж у вертикальному положенні, таким чином, що полиця утворює суцільну опору, тобто опору без отворів, через які можуть провалитися об'єкти, розміщені на полиці. У цьому випадку, згідно з винаходом задній край може бути утворений областю, що не розкладається, на вихідній пластині. Інші елементи згідно з винаходом в розкладеному стані утворюють розділові стінки для розділення відповідної полиці на відсіки або для утворення підставок для книг, якщо стелаж використовується як книжкова шафа. Згідно з винаходом стелаж може бути подовжений по вертикалі за допомогою іншого стелажа, що можна виконати за допомогою гачків для зчеплення в областях згину на сторонах першого стелажа і за допомогою області згину на щонайменше одному задньому крайньому елементі на найнижчій полиці, щоб забезпечити згин елементів на верхньому елементі на першому стелажі. Таким чином, два стелажі можуть бути швидко і легко зібрані без використання інструментів, і одержана зборка буде надійною і стійкою. Винахід буде додатково пояснений далі з описом тільки прикладу втілення і викладенням додаткових технічних функцій і переваг з посиланням на креслення, на яких: фіг. 1 - місцевий вигляд в збільшеному масштабі вихідної пластини згідно з винаходом з областю згину, фіг. 2 - аналогічний вигляд в зігненому поло 95473 6 женні, фіг. 3 - вигляд перерізу першого варіанта втілення вихідної пластини згідно з винаходом, фіг. 4 - вигляд в перспективі стелажа, який утворений з вихідної пластини, показаної на фіг. 3, фіг. 5 - вигляд зверху другого варіанта втілення стелажа згідно з винаходом, фіг. 6 - вигляд в перспективі стелажа, який утворений з вихідної пластини, показаної на фіг. 5, фіг. 7 - місцевий переріз, якщо дивитися збоку, зборки згідно з винаходом двох стелажів, які утворені з вихідної пластини, показаної на фіг. З і фіг. 5 відповідно, фіг. 8 - вигляд збоку перерізу стелажа, показаного на фіг. 4, фіг. 9 - аналогічний вигляд, але з елементом полиці, частково зігненим в області згину, фіг. 10 - аналогічний вигляд, але з елементом полиці, зігненим на 90°, і фіг. 11 - вигляд повністю зігненої полиці на стелажі, причому передній край зігнуть на 90° в області згину, фіг. 12 - вигляд зверху третього варіанта втілення вихідної пластини згідно з винаходом, фіг. 13 - вигляд збоку стелажа, який утворений з вихідної пластини, показаної на фіг. 12, фіг. 14 - вигляд зверху четвертого варіанта втілення вихідної пластини згідно з винаходом, фіг. 15 - вигляд збоку стелажа, який утворений з вихідної пластини, показаної на фіг. 14. Далі передбачається, що вихідна пластина згідно з винаходом виготовлена із заліза і стелаж, який утворений з вихідної пластини, є виставочним стендом для презентації товарів, що продаються в магазині. Фіг. 1 показує фрагмент 1 вихідної пластини з областю 2 згину, а фіг. 2 показує фрагмент, зігнений в області згину, яка містить деяку кількість сегментів 3, розділених отворами 4, які переважно пробиті за допомогою, наприклад, штанцювальної машини CNC. Область згину характеризується тим, що, наприклад, згин, показаний на фіг. 2, залишається фіксованим як залишкова деформація внаслідок того, що пластина виготовлена із заліза, і з цієї ж причини згин здатний витримувати значні навантаження, які можуть на нього впливати. Потрібно відзначити, що пластина також може бути виготовлена з іншого матеріалу, наприклад такого металу, як алюміній. Суттєвою є здатність матеріалу піддаватися залишковій деформації. Згинальний момент областей згину згідно з винаходом вибирають з умови, щоб вихідна пластина могла бути відповідним чином зігнена по області згину, яка також повинна бути здатна витримувати сили, що впливають на неї при використанні. Розмір згинального моменту визначає ширина області згину, відстань між сегментами і їх ширина, товщина і якість. Таким чином, існує більша кількість параметрів, з яких можна вибирати при визначенні згинального моменту. Фіг. 3 показує перший варіант 5 втілення вихідної пластини згідно з винаходом або, кажучи іншими словами, перший варіант втілення виставо 7 чного стенда в плоскому стані, коли він переважно займає дуже мало місця, наприклад, на складі. Вихідна пластина за допомогою областей згину і отворів поділяється на елементи, які утворюють виставочний стенд, коли елементи зігнені в їх областях згину способом, детально описаним нижче. У показаному випадку вихідна пластина має чотири елементи 6 полиці, кожний з яких має бічну сторону, яка проходить вздовж області 7 згину. Крім того, кожний елемент полиці сполучений з переднім крайнім елементом 8 за допомогою області 9 згину. Пробиті отвори 10 відділяють полицю і передній крайній елемент, 6 і 8 відповідно, від іншої вихідної пластини. У показаному варіанті кожний елемент полиці поділяється на чотири ділянки 11 полиці, які залишають задній крайній елемент 12, який ділиться на три задніх крайніх ділянки 13. З кожної сторони вихідної пластини має місце бічний елемент 14, який сполучений з іншою вихідною пластиною за допомогою області 15 згину. Кожний бічний елемент 14 утворений відворотом 16, який проходить в напрямі відвороту 16 іншого бічного елемента 14 і який відділений від іншої пластини пробитими отворами або щілиною 17. Крім того, пластина утворена верхнім елементом 18. На фіг. 4 показаний виставочний стенд 19, який утворений, коли елементи зігнені по їх лініях згину. Різні частини стенда позначені тими ж посилальними позиціями, які використовувалися при описі плоского стану, тобто для відповідних елементів на пластині. Як можна бачити, виставочний стенд має чотири полиці 6 з передніми краями 8, верхню частину 18 і бічні сторони 14 з відворотами 16. Виставочний стенд встановлений на поверхні в похилому положенні, яке забезпечує хороший огляд товарів (не показані) на полицях для покупців при використанні стенда. Повернуті назад відвороти 16 гарантують, що похилий виставочний стенд не впаде назад. На фіг. 5 показаний другий варіант 21 втілення вихідної пластини згідно з винаходом, в показаному варіанті з двома елементами 22 полиці, кожний з яких має бічну сторону, що проходить вздовж області 23 згину. Крім того, кожний елемент полиці сполучений з переднім крайнім елементом 24 за допомогою області 25 згину. Отвір 26 відділяє елемент полиці і передній крайній елемент, 22 і 24 відповідно, від іншої пластини. Крім того, кожний елемент полиці ділиться на чотири ділянки 27 полиці, які залишають задній крайній елемент 28, який ділиться на три задніх крайніх ділянки 29. Елементи полиці і їх передні і задні крайні елементи виконані так само, як і в першому варіанті 5 втілення вихідної пластини згідно з винаходом, як показано на фіг. 3, і кожна з найнижчих задніх крайніх ділянок 29, якщо дивитися на креслення, забезпечена поперечною областю 30 згину. Крім того, кожна бічна сторона пластини має бічний елемент 31, який сполучений з іншою пластиною за допомогою області 32 згину. І кожний бічний елемент має два гачки 33 внизу, і у верхній 95473 8 частині пластини має місце верхній елемент 34. На фіг. 6 показаний виставочний стенд 21, який утворений, коли елементи зігнені по їх лініях згину. Різні частини стенда позначені тими ж посилальними позиціями, які використовувалися при описі плоского стану, тобто для відповідних елементів на пластині. У цьому другому варіанті втілення виставочний стенд має дві полиці 22 з передніми краями 24, верхню частину 34 і бічні сторони 31 з гачками 33. Стенд головним чином використовується для збільшення висоти першого варіанта 19 втілення виставочного стенда згідно з винаходом, показаного на фіг. 4. На фіг. 7 два виставочних стенди 19 і 21 встановлені один на одний за допомогою гачків 33 верхнього стенда 21, зачеплених у верхній частині області 15 згину нижнього стенда 19, і найнижчі задні крайні ділянки 29 верхнього стенда 21 зігнені у верхній частині 18 нижнього стенда 19 за допомогою поперечних областей 30 згину задніх крайніх ділянок 29. Ця процедура виконується швидко і легко, і тим самим досягається міцна і стабільна зборка з двох стендів, яка є зібраною зборкою одного високого виставочного стенда. Фіг. 8-11 показують принцип винаходу, який полягає в швидкому і легкому перетворенні заготовки у вигляді вихідної пластини, що займає дуже мало місця, наприклад, на складі, в стелаж, який буде відразу готовий до використання. Фіг. 8 є виглядом перерізу пластини 5, показаної на фіг. 3, з елементом 6 полиці і областю 7 згину для елемента полиці, а також з переднім крайнім елементом 8 і областю 9 згину для переднього крайнього елемента. На фіг. 9 елемент 6 полиці зігнутий в своїй області 7 згину. Тепер можна бачити задню крайню ділянку 13. На фіг. 10 елемент 6 полиці тепер зігнутий в своїй області 7 згину в кінцеве положення в готовому виставочному стенді. На фіг. 11 передній крайній елемент 8 зігнутий по своїй області 9 згину в кінцеве положення відносно елемента 6 полиці. Елемент 6 полиці тепер утворений переднім краєм 8 і заднім краєм 12 у виставочному стенді 19. Фіг. 12 і 13 показують третій варіант втілення винаходу вихідної пластини 34 і стелажа 35 відповідно, які складені з вихідної пластини. Цей варіант втілення, по суті, відповідає першому варіанту втілення, показаному на фіг. 3. Таким чином, для однакових частин використовуються однакові посилальні позиції. Елементи 36 полиці стелажа розкладені в полиці по одній верхній, якщо дивитися на стенд у вертикальному положенні, області 37 згину. Передній край 38 кожного елемента полиці складений в області 39 згину на елементі полиці. Між елементами полиці має місце область 40 пластини, яка утворює задній край 40 для розкладених полиць. Цей варіант втілення є переважним, оскільки в полицях і задніх краях відсутні отвори, показані на фіг. 3 і 4. Таким чином, розкладений стелаж може бути використаний для маленьких предметів, які 9 могли б провалюватися в згадані отвори. Третій варіант втілення також містить розділові елементи 41, які, як розділові стінки, будучи розкладеними, ділять кожну полицю на менші відсіки. Кожний розділовий елемент розкладається, по суті, у вертикальній області 42 згину. Цей стелаж також застосовний як книжкова шафа. Будучи розкладеними, розділові стінки тоді переважно утворюють підставки для книг. Стелаж, наприклад, використовується в універмагах, які представляють товари, використовуючи стелажі, які виконують в такому випадку функції торгових стелажів. У випадку, показаному на фіг. 12 і 13, позначений пунктирною лінією знак розміщений у верхній частині стелажа для реклами товарів. Знак з можливістю від'єднання прикріпляють за допомогою горизонтальних тримачів 43 і вертикальних тримачів 44. Кожний тримач утворений з елемента 43 або 44 тримача, який може бути зігнений в областях 45 і 46 згину відповідно. Кожний тримач може бути зігнений більше ніж на 90° у відповідній області згину, що надійно утримує знак на місці. Кожний бічний елемент 14 забезпечений овальним отвором 47 для руки. Стелаж можна легко пересунути, тримаючись за ці отвори. Вищезазначений знак може бути виготовлений, наприклад, з картону або паперу. Картон добре тримається, тоді як папір є дуже гнучким, щоб надійно триматися на стелажі. З іншого боку, на папері можна легко і швидко надрукувати ясне повідомлення, що легко читається, наприклад, за допомогою комп'ютера і принтера. Надрукований папір потім може бути поміщений у відповідний пакет (не показаний), який потім розміщують на стелажі за допомогою тримачів 43 і 44. Як варіант, пакет може бути оснащений гачками (не показані) для зачеплення пакета за верхній край стелажів, показаних на фіг. 3, 4 або 6. Фіг. 14 і 15 показують четвертий варіант втілення винаходу для вихідної пластини 48 і стелажа 49 відповідно, які складаються з вихідної пластини. Цей варіант втілення, по суті, відповідає третьому варіанту втілення, показаному на фіг. 13 і 14. Таким чином, для однакових частин використовуються однакові посилальні позиції. Цей варіант втілення складається з сукупності семи рядів вузьких елементів 50 полиці, які, будучи розкладеними, утворюють довгі вузькі полиці, утворені подібно гачкам. Розкладений стелаж утворює вітрину для презентації предметів, які виконані з можливістю зачеплення за гачки за допомогою, наприклад, отво 95473 10 ру в предметі. Як приклад таких предметів можна згадати пакети з маленькими предметами, такими як болти або пастилки. Кожний елемент 50 розкладений в горизонтальній області 51 згину. Втілення описані вище і показані на кресленнях заготовок або вихідних пластин і розкладених з них виставочних стендів або стелажів, кожний з яких оснащений деякою кількістю різних елементів, що розкладаються. Згадані різні елементи в рамках винаходу можуть бути об'єднані таким чином, щоб утворювати додаткові відповідні варіанти втілення. Величина кожного згину різних елементів в їх областях згину може становити 90°, але також може складати інше відповідне значення. Кожна область згину повинна бути досить міцною, щоб витримувати навантаження, яким вона піддається під час використання, але щоб при цьому її можна було зігнути вручну, прикладаючи невелике зусилля. Величина згинального моменту в перерізі областей згину визначається, як згадувалася раніше, шириною відповідної ділянки згину, відстанню між сегментами, їх шириною і товщиною і якістю залізної пластини. ПРИКЛАДИ Виставочний стенд, що має показану на фіг. 4 конфігурацію, був зроблений з пластини з показаною на фіг. 3 схемою розташування частин. Це зайняло приблизно 30 секунд. Пластина була виготовлена із звичайного заліза і мала товщину 1,5 мм. Область згину кожної полиці мала наступні розміри: Ширина області згину 3 мм, Відстань між сегментами 14 мм, Ширина кожного сегмента 3 мм. Полиця мала довжину, що дорівнює 390 мм, і ширину, що дорівнює 130 мм, і могла витримувати такі об'єкти, як, наприклад, товари із загальною вагою, яка дорівнює приблизно 15 кг. Полиця була зігнена в своїй області згину втягуванням області переднього краю полиці приблизно з 10 кг. Передній край кожної області згину мав наступні розміри: Ширина області згину 5 мм, Відстань між сегментами 52 мм, Ширина кожного сегмента 2 мм. Область згину кожної сторони мала наступні розміри: Ширина області згину 5 мм, Відстань між сегментами 52 мм, Ширина кожного сегмента 2 мм. 11 95473 12 13 95473 14 15 95473 16 17 95473 18 19 95473 20 21 95473 22 23 95473 24 25 95473 26 27 95473 28 29 95473 30 31 Комп’ютерна верстка Д. Шеверун 95473 Підписне 32 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
