Вакуумний вимикач

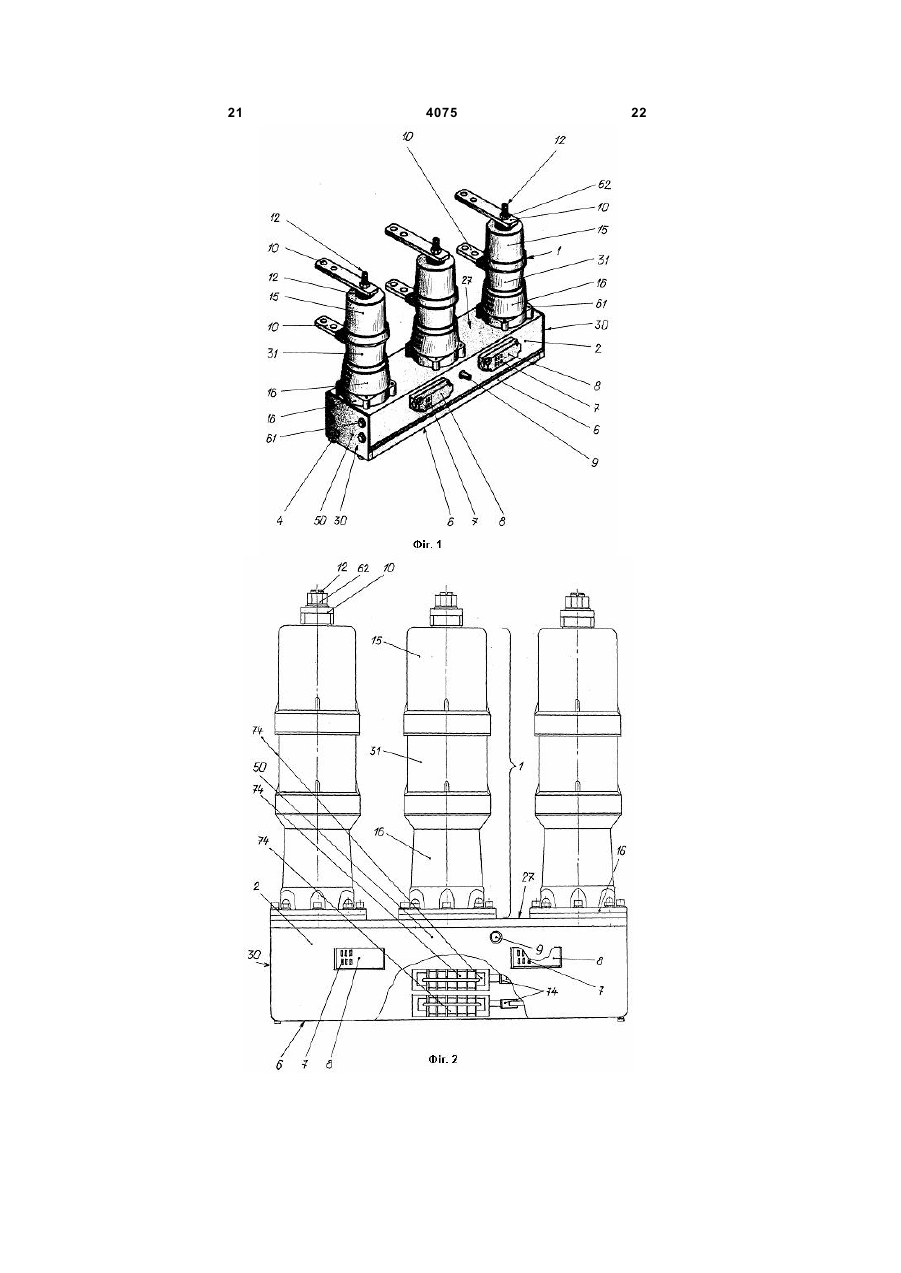

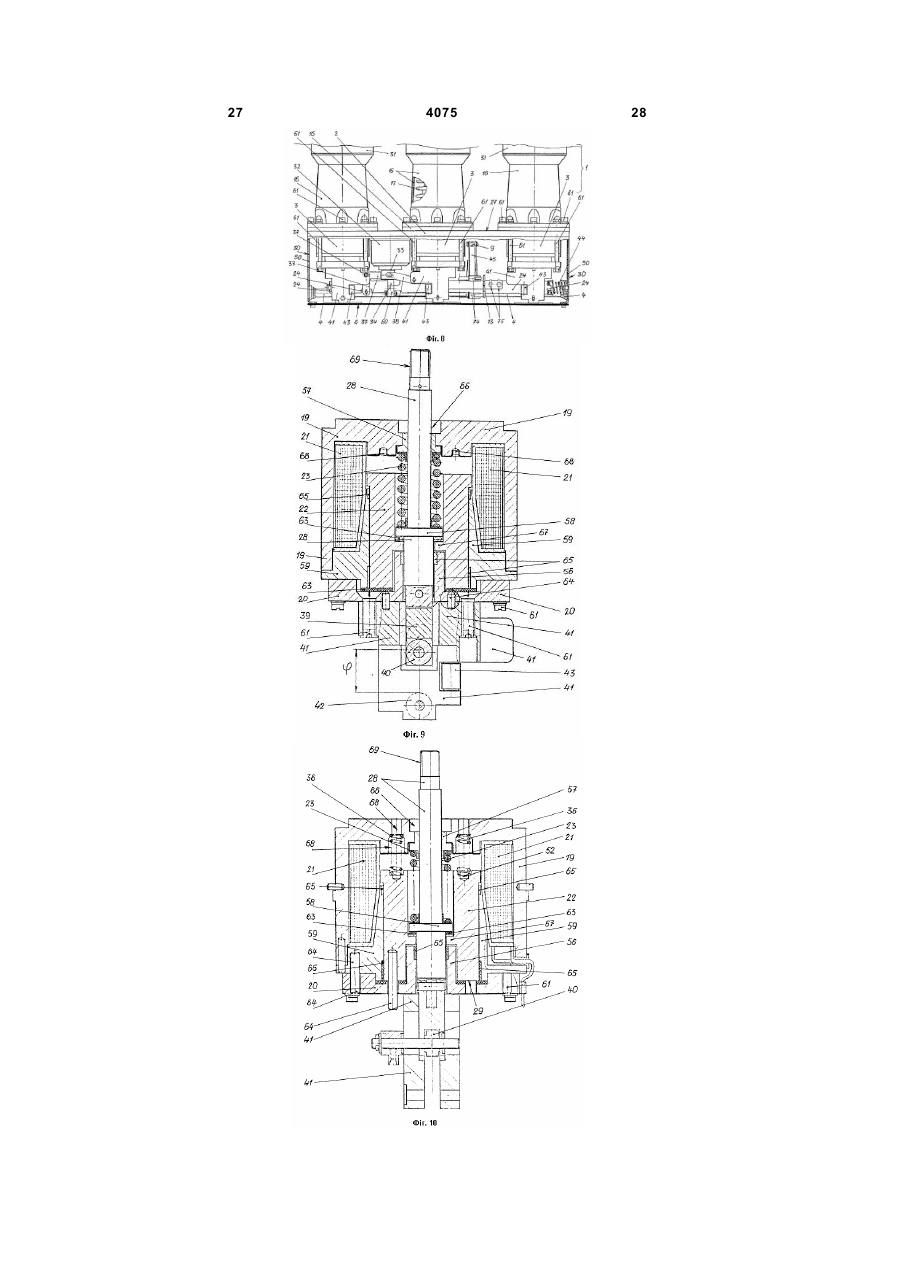

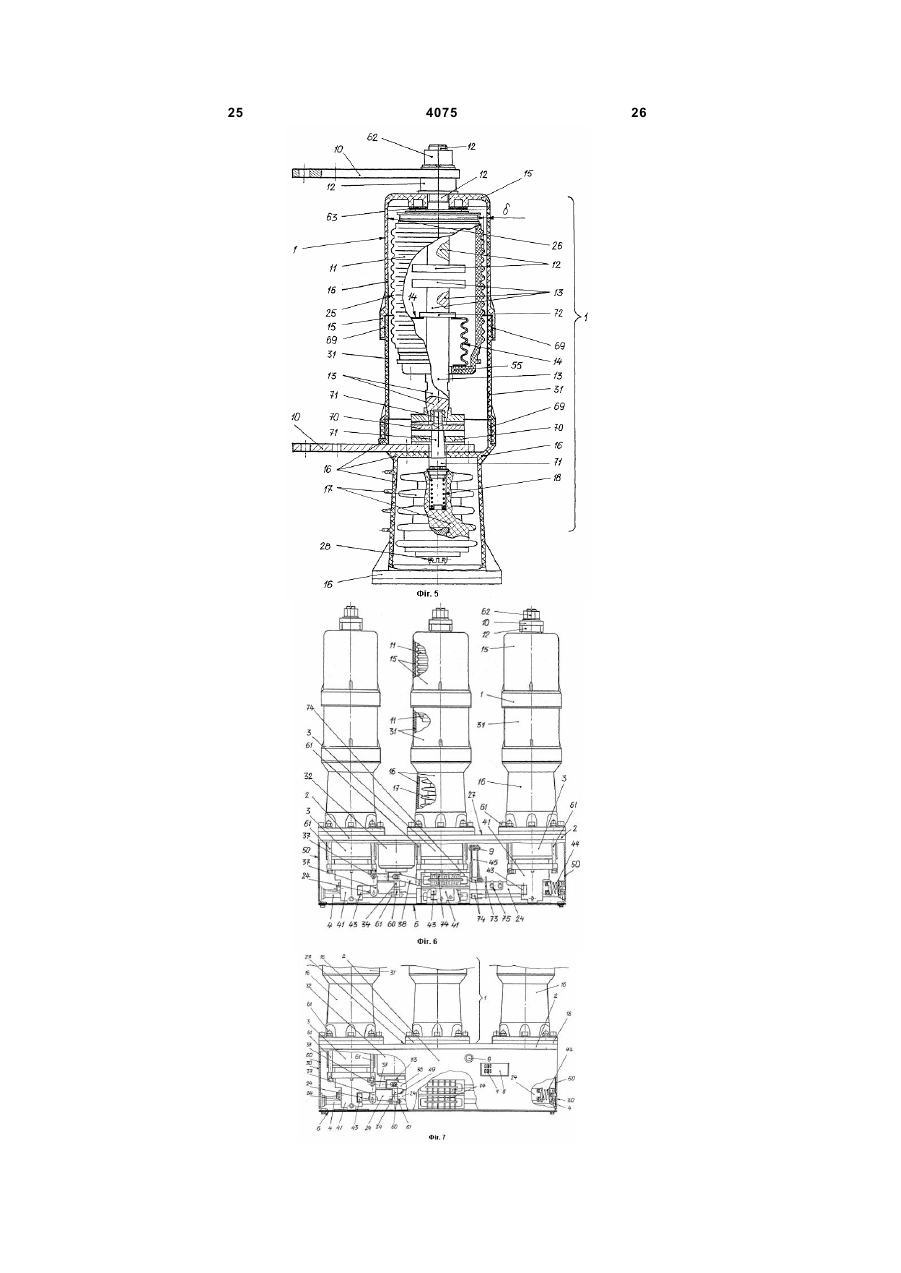

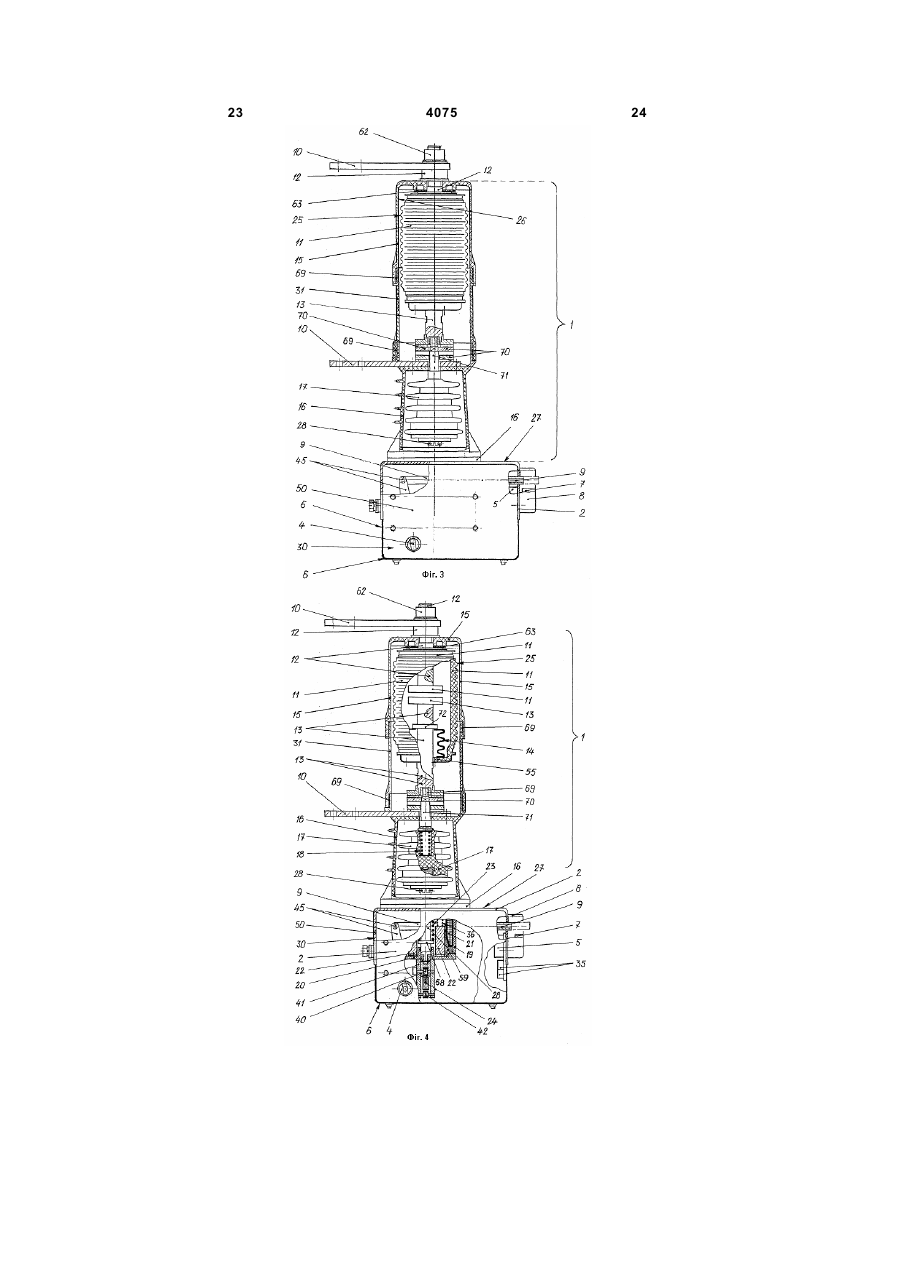

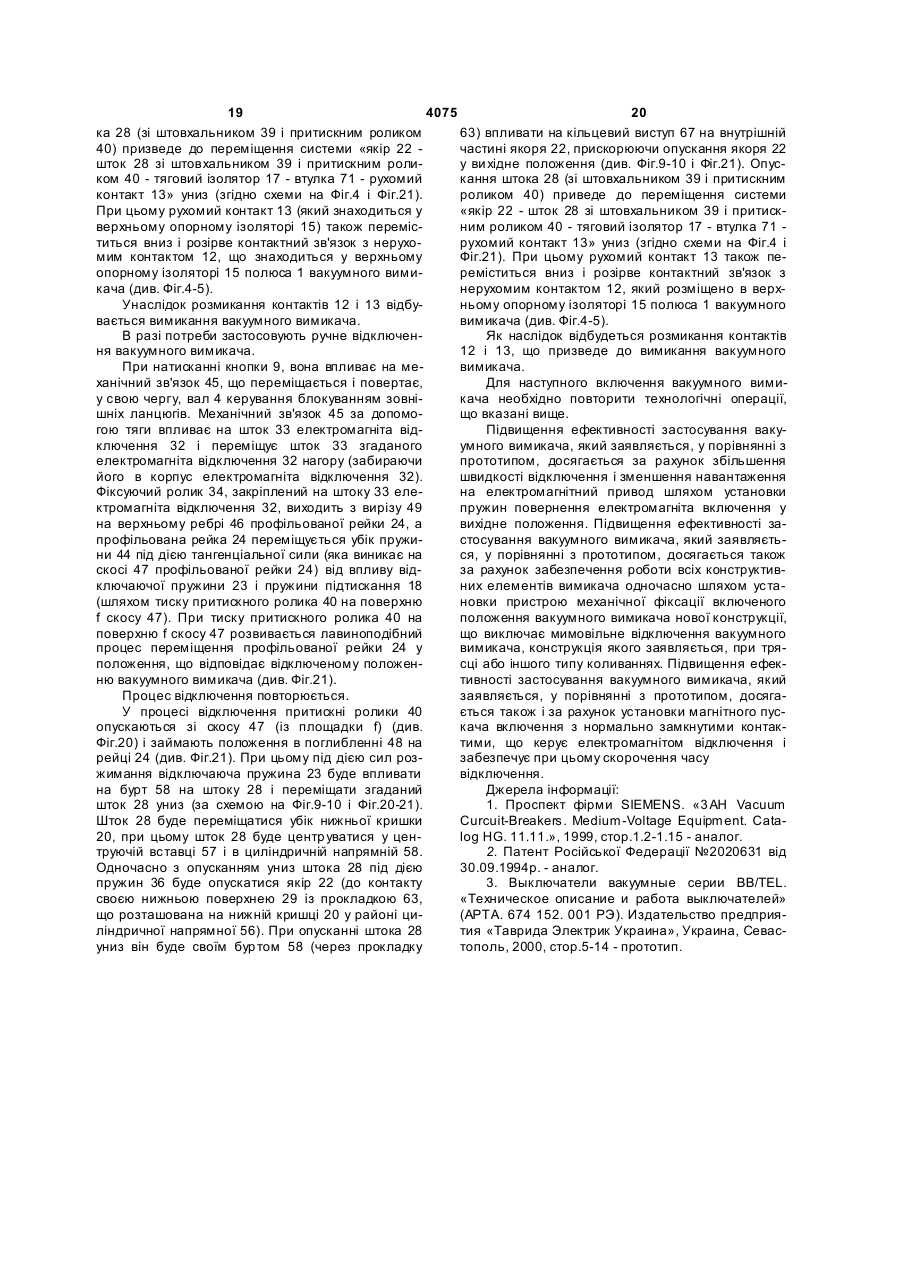

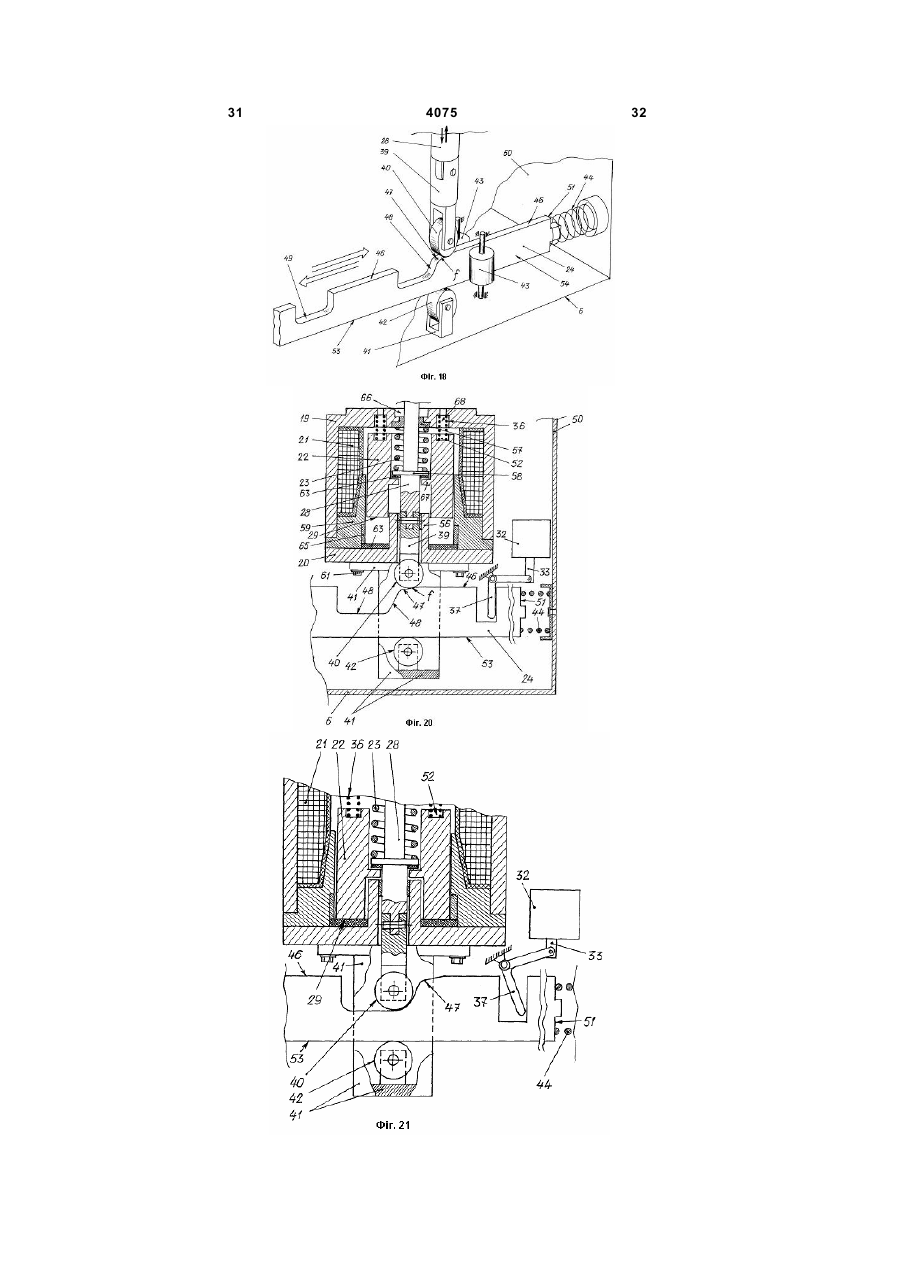

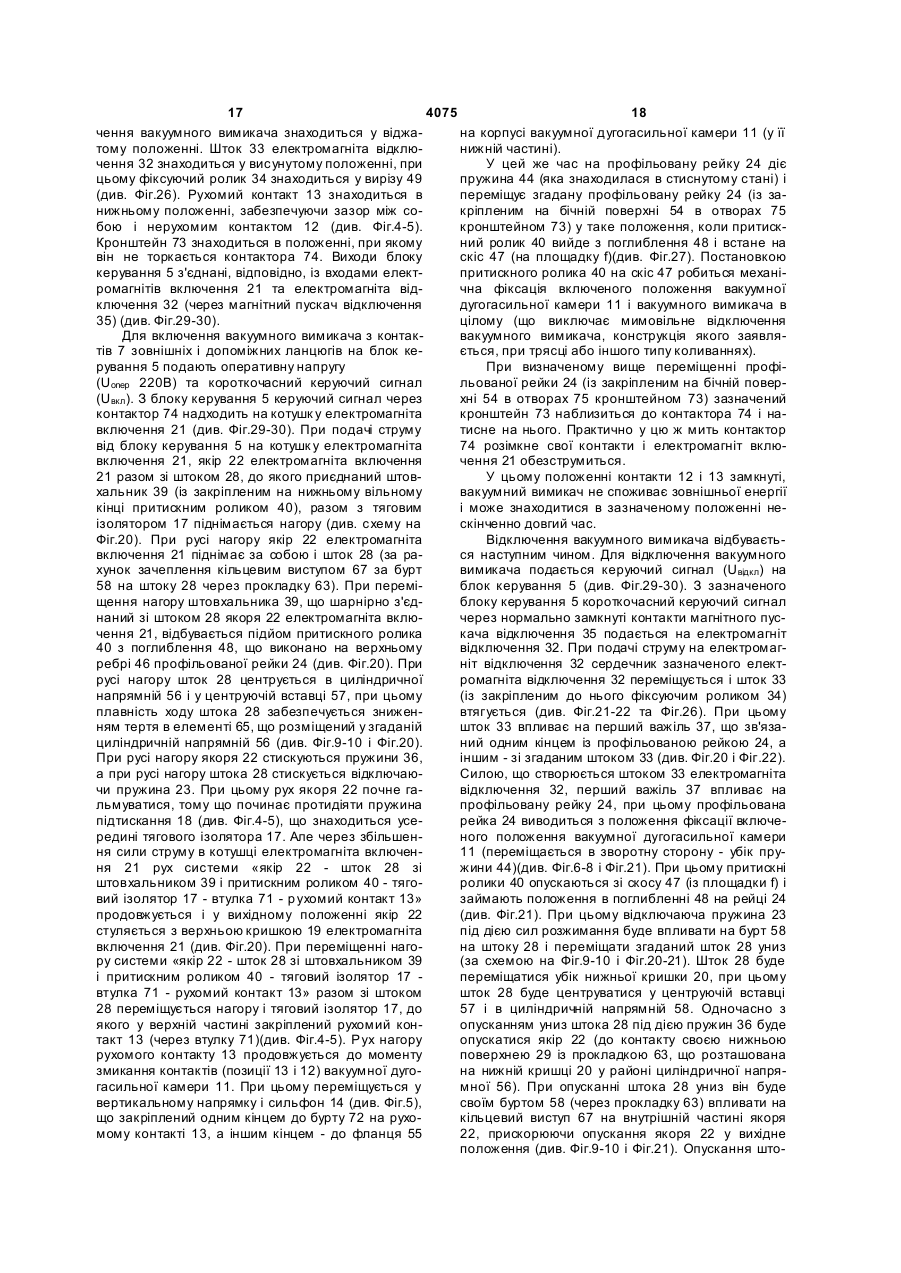

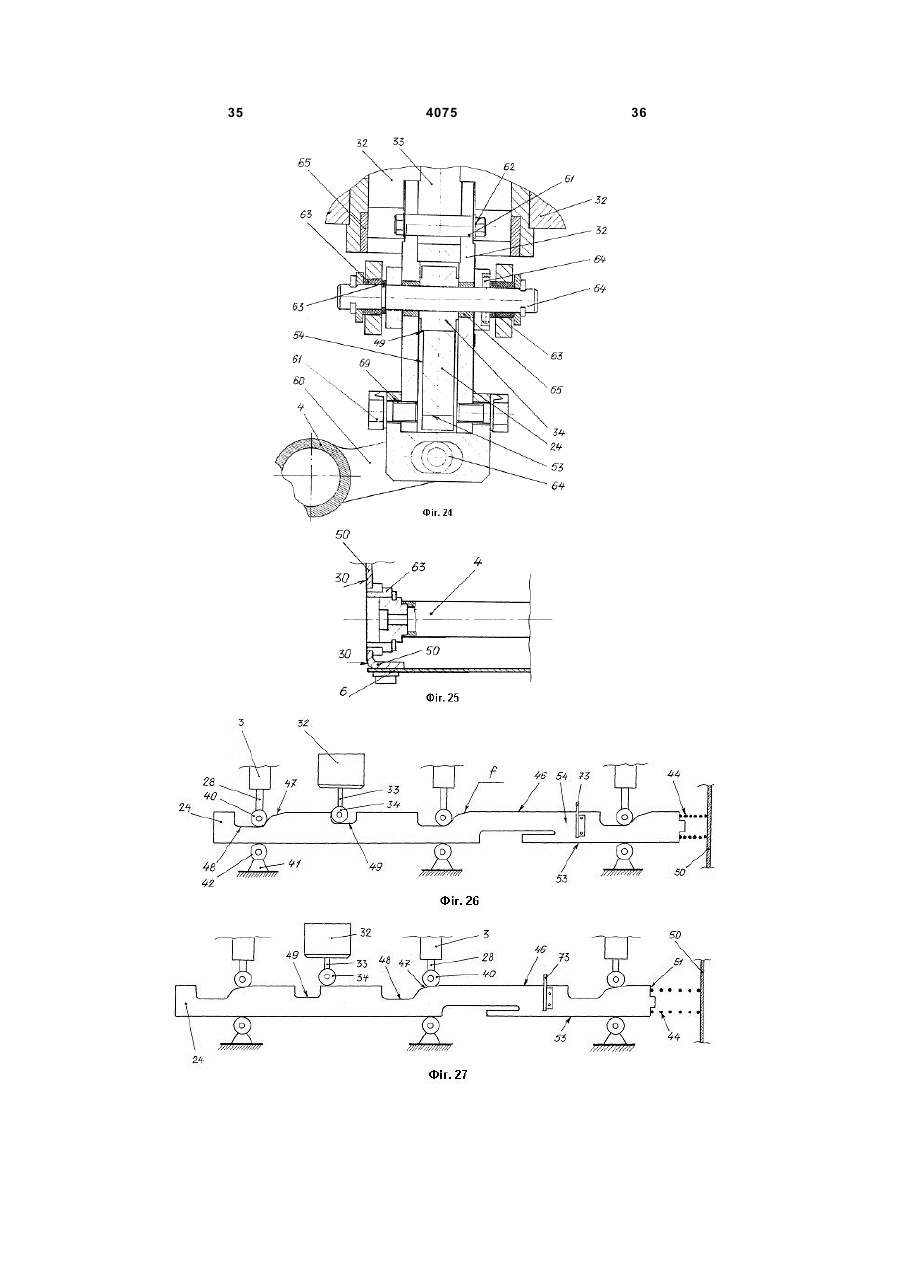

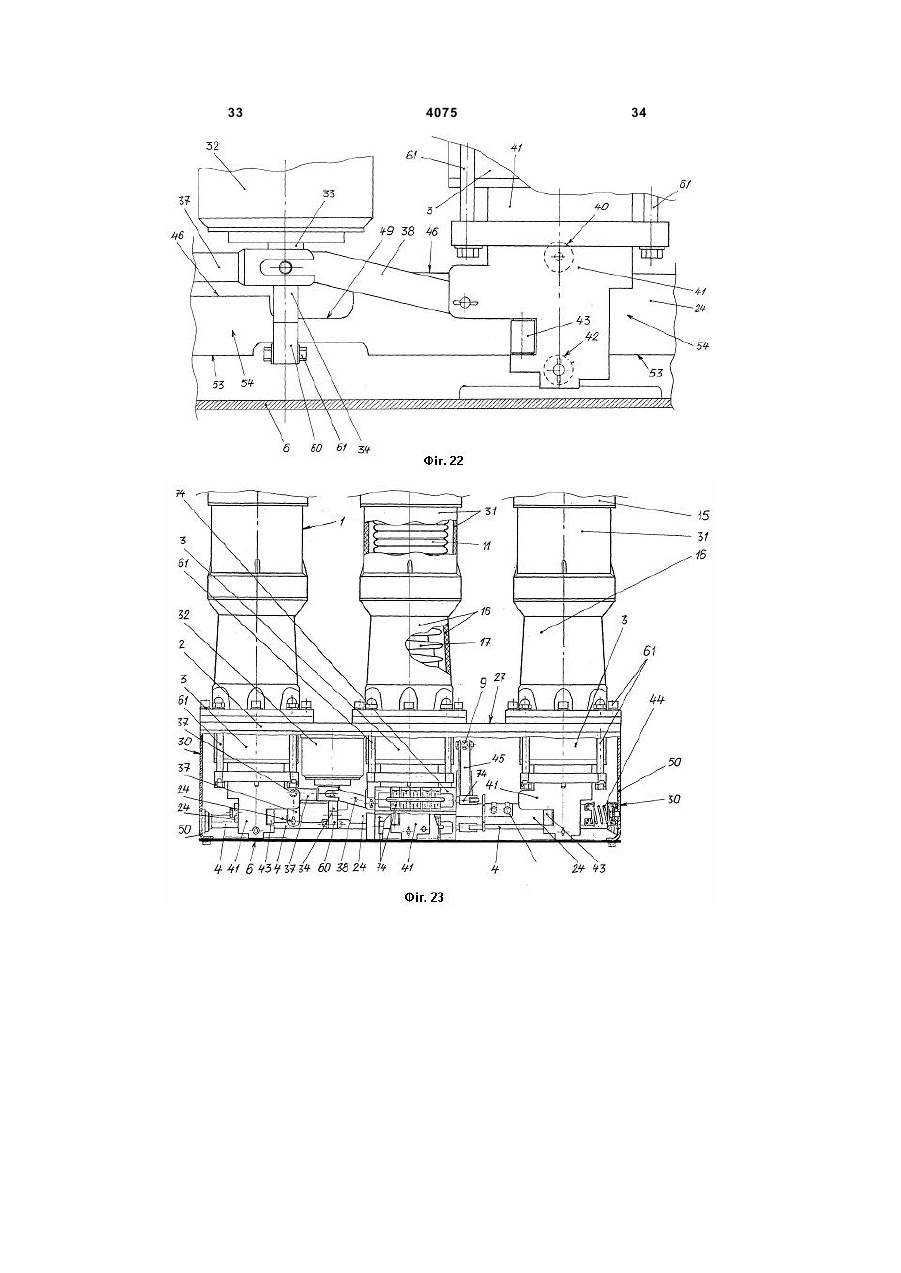

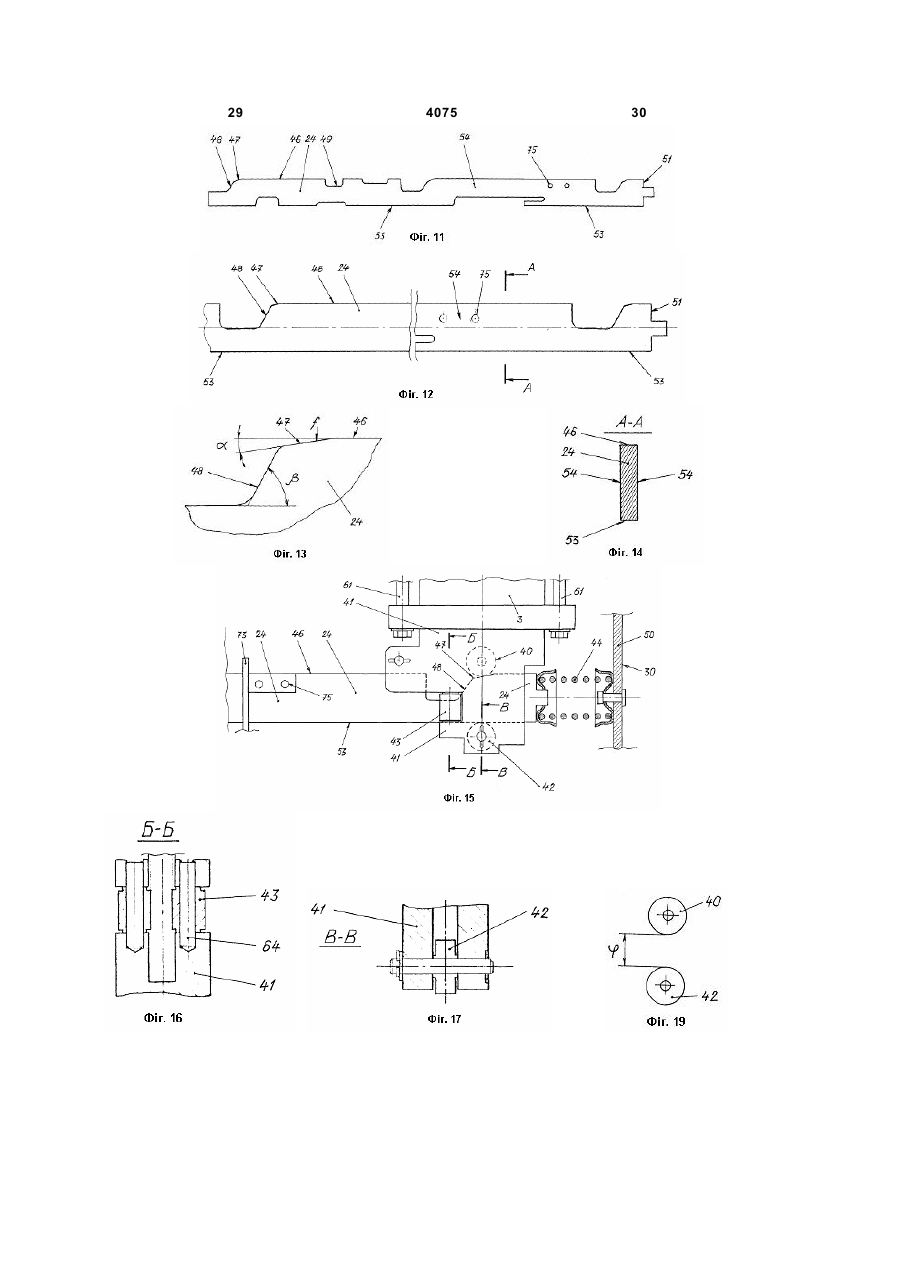

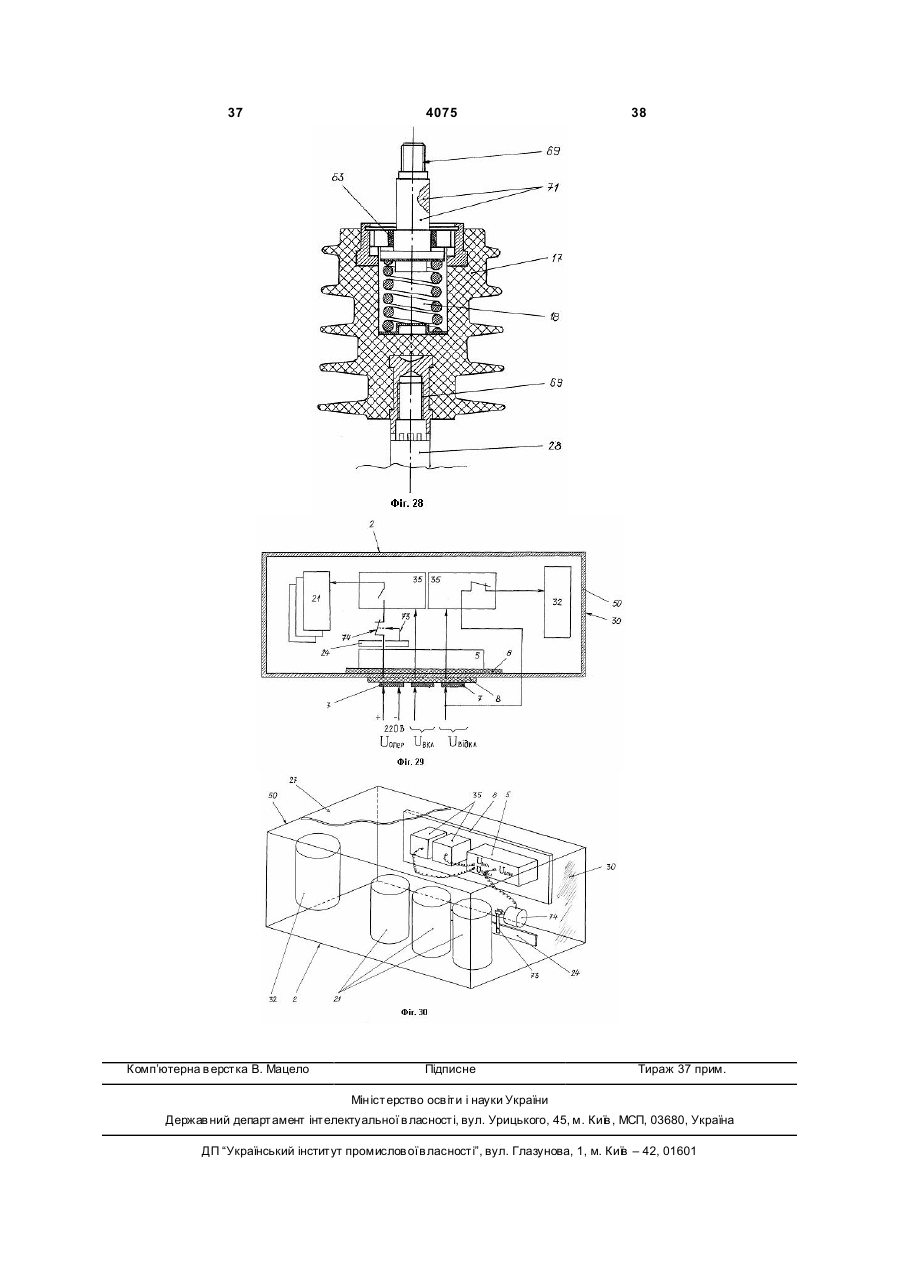

1. Вакуумний вимикач, що містить три полюси, розміщені на загальній основі, три електромагнітні приводи і вал керування блокуванням зовнішніх ланцюгів, розміщені усередині згаданої основи, блок керування, кришку основи, контакти зовнішніх допоміжних ланцюгів, розміщені на монтажних платах, кнопку ручного відключення вимикача і струмознімачі, при цьому кожний полюс містить вакуумну дугогасильну камеру з розміщеними в ній нерухомим контактом, рухомим контактом і сильфоном, верхній опорний ізолятор з розміщеною в ньому вакуумною дугогасильною камерою, нижній опорний ізолятор і тяговий ізолятор, розміщений усередині згаданого нижнього опорного ізолятора, кожний тяговий ізолятор містить пружину підтискання, розміщену співвісно його подовжній осі, кожний електромагнітний привід містить верхню кришку, нижню кришку, електромагніт включення, якір, шток якоря і відмикальну пружину, встановлені усередині згаданого електромагніта включення, і пристрій фіксації включеного положення вакуумного вимикача, причому сильфон з'єднаний з рухомим контактом і корпусом вакуумної дугогасильної камери, сильфон закріплений одним кінцем до фланця корпуса вакуумної дугогасильної камери, а іншим - до стержня рухомого контакту, нерухомий контакт закріплений у верхньому опорному ізоляторі, згаданий нерухомий контакт з'єднаний з верхнім струмознімачем, вакуумна дугогасильна камера розміщена у верхньому опорному ізоляторі з зазором між зовнішньою поверхнею корпуса камери і внутрішньою поверхнею верхнього опорного ізолятора, нижній опорний ізолятор розміщений на верхній зовнішній поверхні основи, нижній опорний ізолятор виконаний порожнистим, нижній струмознімач виконаний гнучким, шток якоря роз 2 (19) 1 3 4075 4 включення у ви хідне положення закріплені одним якоря і зв'язаного з ним за допомогою тягового кінцем до верхньої кришки електромагнітного приізолятора рухомого контакту, ізоляційна оболонка воду, а іншим кінцем - до верхньої поверхні якоря вакуумної дугогасильної камери виконана з електелектромагніта включення, вихід блока керування роізоляційного матеріалу. з'єднаний із входом електромагніта включення, 2. Вакуумний вимикач за п. 1, який відрізняється вихід магнітного пускача відключення з'єднаний із тим, що в кожному з робочих положень профільовходом електромагніта відключення, причому ваної рейки притискні ролики контактують одночапрофільована рейка контактує одночасно верхнім сно або зі скосами на рейці, або знаходяться в ребром з кожним із притискних роликів, а нижнім поглибленнях на згаданій рейці. ребром - з кожним з опорних роликів, профільова3. Вакуумний вимикач за пп. 1 та 2, який відрізняна рейка контактує своєю бічною поверхнею з нається тим, що в положенні профільованої рейки, прямними роликами, згадана профільована рейка коли притискні ролики контактують зі скосами на виконана з можливістю зворотно-поступального рейці, фіксуючий ролик заходиться у вирізі, що руху усередині силової напрямної в напрямку, певиконаний на верхньому ребрі зазначеної профірпендикулярному зворотно-поступальному руху льованої рейки. Корисна модель відноситься до галузі енергетики, зокрема, до комплексних розподільчих пристроїв, а саме, до вакуумних вимикачів. Відомий вакуумний вимикач, який містить полюси, розміщені на загальній основі, електромагнітні приводи, систему керування блокуванням зовнішніх ланцюгів, кришку основи, контакти зовнішніх допоміжних ланцюгів, розміщені на монтажних платах, і струмознімачі /1/. До недоліків відомого вакуумного вимикача відноситься те, що можливе мимовільне відключення вимикача. Відомий вакуумний вимикач, який містить три полюси, розміщені на загальній основі, три електромагнітних приводи і вал керування блокуванням зовнішніх ланцюгів, розміщені усередині згаданої основи, блок керування, контакти зовнішніх допоміжних ланцюгів, розміщені на монтажних платах, пристрій відключення вимикача і струмознімачі /2/. До недоліків відомого вакуумного вимикача відноситься те, що можливе мимовільне відключення вимикача. Найбільш близьким технічним рішенням як по суті так і по задачах, що вирішуються, який обрано за прототип, є вакуумний вимикач, що містить три полюси, розміщені на загальній основі, три електромагнітних приводи і вал керування блокуванням зовнішніх ланцюгів, розміщені усередині згаданої основи, блок керування, кришку основи, контакти зовнішніх допоміжних ланцюгів, розміщені на монтажних платах, кнопку ручного відключення вимикача і струмознімачі, при цьому кожен полюс містить вакуумну дугогасильну камеру з розміщеними в ній нерухомим контактом, рухомим контактом і сильфоном, верхній опорний ізолятор з розміщеною в ньому вакуумною дугогасильною камерою, нижній опорний ізолятор і тяговий ізолятор, розміщений усередині згаданого нижнього опорного ізолятора, кожен тяговий ізолятор містить пружину підтискання, розміщену співвісно його подовжньої осі, кожен електромагнітний привод містить верхню кришку, нижню кришку, електромагніт включення, якір, шток якоря і відключаючу пружину, встановлені усередині згаданого електромагніта включення, і пристрій фіксації включеного положення вакуумного вимикача, причому сильфон з'єднаний з рухомим контактом і корпусом вакуумної дугогасильної камери, сильфон закріплений одним кінцем до фланця корпуса вакуумної дугогасильної камери, а іншим - до стержня рухомого контакту, нерухомий контакт закріплений у верхньому опорному ізоляторі, згаданий нерухомий контакт з'єднаний з верхнім струмознімачем, вакуумна дугогасильна камера розміщена у верхньому опорному ізоляторі з зазором між зовнішньою поверхнею корпуса камери і внутрішньою поверхнею верхнього опорного ізолятора, нижній опорний ізолятор розміщений на верхній зовнішній поверхні основи, нижній опорний ізолятор виконаний порожнім, нижній струмознімач виконаний гнучким, шток якоря розміщений усередині згаданого якоря, пружина підтискання розміщена співвісно відключаючій пружині, монтажні плати розміщені на бічній поверхні основи між полюсами вимикача, а контакти виконані у вигляді клемних колодок /3/. До недоліків відомого вакуумного вимикача, який обрано за прототип, відноситься те, що можливе мимовільне відключення вимикача. В основу корисної моделі покладена задача шляхом доопрацювання конструкції вакуумного вимикача забезпечити неможливість мимовільного відключення вимикача. Суть корисної моделі у вакуумному вимикачі, який містить три полюси, розміщені на загальній основі, три електромагнітних приводи і вал керування блокуванням зовнішніх ланцюгів, розміщені усередині згаданої основи, блок керування, кришку основи, контакти зовнішніх допоміжних ланцюгів, розміщені на монтажних платах, кнопку ручного відключення вимикача і струмознімачі, при цьому кожен полюс містить вакуумну дугогасильну камеру з розміщеними в ній нерухомим контактом, рухомим контактом і сильфоном, верхній опорний ізолятор з розміщеною в ньому вакуумною дугогасильною камерою, нижній опорний ізолятор і тяговий ізолятор, розміщений усередині згаданого нижнього опорного ізолятора, кожен тяговий ізолятор містить пружину підтискання, розміщену співвісно його подовжньої осі, кожен електромагнітний привод містить верхню кришку, нижню кришку, електромагніт включення, якір, шток якоря і відключаючу пр ужину, встановлені усередині згаданого 5 4075 6 електромагніта включення, і пристрій фіксації закріплені одним кінцем до верхньої кришки елеквключеного положення вакуумного вимикача, притромагнітного привода, а іншим кінцем - до верхчому сильфон з'єднаний з рухомим контактом і ньої поверхні якоря електромагніта включення, корпусом вакуумної дугогасильної камери, сильвихід блоку керування з'єднаний із входом електфон закріплений одним кінцем до фланця корпуса ромагніта включення, вихід магнітного пускача вакуумної дугогасильної камери, а іншим - до стевідключення з'єднаний із входом електромагніта ржня рухомого контакту, нерухомий контакт закрівідключення, причому профільована рейка контакплений у верхньому опорному ізоляторі, згаданий тує одночасно верхнім ребром з кожним із притиснерухомий контакт з'єднаний з верхнім струмознікних роликів, а нижнім ребром - з кожним з опормачем, вакуумна дугогасильна камера розміщена них роликів, профільована рейка контактує своєю у верхньому опорному ізоляторі з зазором між зобічною поверхнею з напрямними роликами, згадавнішньою поверхнею корпуса камери і внутріна профільована рейка виконана з можливістю шньою поверхнею верхнього опорного ізолятора, зворотно-поступального руху усередині силової нижній опорний ізолятор розміщений на верхній напрямної в напрямку, перпендикулярному зворозовнішній поверхні основи, нижній опорний ізолятно-поступальному р уху якоря і зв'язаного з ним за тор виконаний порожнім, нижній струмознімач видопомогою тягового ізолятора рухомого контакту, конаний гнучким, шток якоря розміщений усередиізоляційна оболонка вакуумної дугогасильної кані згаданого якоря, пружинапідтискання мери виконана з електроізоляційного матеріалу, в розміщена співвісно відключаючій пружині, монтакожному з робочих положень профільованої рейки жні плати розміщені на бічній поверхні основи між притискні ролики контактують одночасно або зі полюсами вимикача, а контакти виконані у вигляді скосами на рейці, або знаходяться в поглибленнях клемних колодок, полягає в тому, що він додаткона згаданій рейці, а в положенні профільованої во містить проміжний опорний ізолятор, електрорейки, коли притискні ролики контактують зі скомагніт відключення зі штоком, фіксуючий ролик, сами на рейці, фіксуючий ролик заходиться у вирізакріплений на штоку електромагніта відключення, зу, що виконаний на верхньому ребрі зазначеної магнітний пускач відключення з нормальнопрофільованої рейки. замкнутими контактами, пружини повернення якоПорівняльний аналіз технічного рішення з проря електромагніта включення у вихідне положентотипом показує, що вакуумний вимикач, який заня, перший та другий важелі, штовхальник, закріпявляється, відрізняється тим, що він додатково лений шарнірно на вільному кінці штока якоря, містить проміжний опорний ізолятор, електромагпритискний ролик, закріплений на закінцівці згаданіт відключення зі штоком, фіксуючий ролик, закріного штовхальника, силову напрямну, закріплену плений на штоку електромагніта відключення, мана нижній кришці електромагнітного привода, опогнітний пускач відключення з нормальнорний ролик і напрямні ролики, закріплені на силозамкнутими контактами, пружини повернення яковій напрямній, і пружину переміщення в подовжря електромагніта включення у вихідне положенньому напрямку пристрою фіксації включеного ня, перший та другий важелі, штовхальник, закріпположення вакуумного вимикача, при цьому верхлений шарнірно на вільному кінці штока якоря, ній опорний ізолятор з'єднаний з нижнім опорним притискний ролик, закріплений на закінцівці згадаізолятором через проміжний опорний ізолятор, ного штовхальника, силову напрямну, закріплену кнопка ручного відключення вимикача з'єднана з на нижній кришці електромагнітного привода, оповалом за допомогою механічного зв'язку, блок керний ролик і напрямні ролики, закріплені на силорування розміщений усередині основи, пристрій вій напрямній, і пружину переміщення в подовжфіксації включеного положення вакуумного виминьому напрямку пристрою фіксації включеного кача виконано у вигляді профільованої рейки, на положення вакуумного вимикача, при цьому верхверхньому ребрі профільованої рейки в місцях ній опорний ізолятор з'єднаний з нижнім опорним контакту з притискним роликом виконані скоси і ізолятором через проміжний опорний ізолятор, поглиблення, в місці контакту з фіксуючим роликнопка ручного відключення вимикача з'єднана з ком виконаний виріз, пружина переміщення в повалом за допомогою механічного зв'язку, блок кедовжньому напрямку пристрою фіксації включенорування розміщений усередині основи, пристрій го положення вакуумного вимикача виконана фіксації включеного положення вакуумного вимиконтактуючою одним кінцем з торцевою стінкою кача виконано у вигляді профільованої рейки, на основи, а іншим - з торцевою частиною профільоверхньому ребрі профільованої рейки в місцях ваної рейки, перший важіль з'єднаний одним кінконтакту з притискним роликом виконані скоси і цем із профільованою рейкою, а іншим - зі штоком поглиблення, в місці контакту з фіксуючим ролиелектромагніта відключення, другий важіль з'єднаком виконаний виріз, пружина переміщення в поний одним кінцем зі штоком електромагніта віддовжньому напрямку пристрою фіксації включеноключення, а іншим - з силовою напрямною середго положення вакуумного вимикача виконана нього полюсу, скіс на верхньому ребрі контактуючою одним кінцем з торцевою стінкою профільованої рейки виконаний під кутом не більоснови, а іншим - з торцевою частиною профільоше 20° стосовно верхньої поверхні ребра, перехід ваної рейки, перший важіль з'єднаний одним кінскосу в поглиблення на ребрі профільованої рейки цем із профільованою рейкою, а іншим - зі штоком виконаний у діапазоні кутів від 5 до 80 градусів електромагніта відключення, другий важіль з'єднастосовно подовжньої осі полюса, опорний ролик ний одним кінцем зі штоком електромагніта відзакріплений на силовій напрямній із зазором щодо ключення, а іншим - з силовою напрямною середпритискного ролика, пружини повернення якоря нього полюсу, скіс на верхньому ребрі електромагніта включення у вихідне положення профільованої рейки виконаний під кутом не біль 7 4075 8 ше 20° стосовно верхньої поверхні ребра, перехід строю фіксації включеного положення вакуумного скосу в поглиблення на ребрі профільованої рейки вимикача (профільованої рейки) в районі її торцевиконаний у діапазоні кутів від 5 до 80 градусів вої частини, в яку упирається пружина переміщенстосовно подовжньої осі полюса, опорний ролик ня в продольному напрямку зазначеної профільозакріплений на силовій напрямній із зазором щодо ваної рейки, на Фіг.13 показана схема виконання притискного ролика, пружини повернення якоря на профільованій рейці скосу і поглиблення, на електромагніта включення у вихідне положення Фіг.14 показана профільована рейка в перетині Азакріплені одним кінцем до верхньої кришки елекА, на Фіг.15 показана схема розміщення профільотромагнітного привода, а іншим кінцем - до верхваної рейки у силовій напрямній на виді збоку, на ньої поверхні якоря електромагніта включення, Фіг.16 показана схема кріплення напрямних роливихід блоку керування з'єднаний із входом електків на силовій напрямній на виді спереду в перетиромагніта включення, вихід магнітного пускача ні Б-Б, на Фіг.17 показана схема кріплення опорновідключення з'єднаний із входом електромагніта го ролика на силовій напрямній на виді спереду в відключення, причому профільована рейка контакперетині В-В, на Фіг.18 показана схема розміщентує одночасно верхнім ребром з кожним із притисня притискного ролика, опорного ролика, напрямкних роликів, а нижнім ребром - з кожним з опорних роликів та пружини переміщення в продольних роликів, профільована рейка контактує своєю ному напрямку профільованої рейки відносно бічною поверхнею з напрямними роликами, згадапристрою фіксації включеного положення вакуумна профільована рейка виконана з можливістю ного вимикача (зазначеної профільованої рейки), зворотно-поступального руху усередині силової на Фіг.19 показана схема розміщення між собою напрямної в напрямку, перпендикулярному зворопритискного та опорного роликів, на Фіг.20 показатно-поступальному р уху якоря і зв'язаного з ним за на схема розташування конструктивних елементів допомогою тягового ізолятора рухомого контакту, вакуумного вимикача при включеному положенні ізоляційна оболонка вакуумної дугогасильної казазначеного вакуумного вимикача, на Фіг.21 покамери виконана з електроізоляційного матеріалу, в зана схема розташування конструктивних елеменкожному з робочих положень профільованої рейки тів вакуумного вимикача при вимкненому полопритискні ролики контактують одночасно або зі женні зазначеного вакуумного вимикача, на Фіг.22 скосами на рейці, або знаходяться в поглибленнях показана схема взаємного розташування першого на згаданій рейці, а в положенні профільованої важеля, другого важеля і профільованої рейки рейки, коли притискні ролики контактують зі сковідносно електромагніта відключення, на Фіг.23 сами на рейці, фіксуючий ролик заходиться у виріпоказана схема взаємного розташування конструзу, що виконаний на верхньому ребрі зазначеної ктивних елементів вакуумного вимикача, який запрофільованої рейки. являється, на Фіг.24 показана схема взаємного Таким чином, вакуумний вимикач, який заяврозташування конструктивних елементів електроляється, відповідає критерію корисної моделі магніта відключення, профільованої рейки та вала, "новизна". на Фіг.25 показана схема кріплення вала в торцеСуть корисної моделі пояснюється за допомовій стінці основи, на Фіг.26 показана схема розтагою ілюстрацій, де на Фіг.1 показаний загальний шування притискних роликів при вимкненому повигляд вакуумного вимикача, який заявляється, у ложенні вакуумного вимикача, який заявляється, ракурсі 3/4 спереду, на Фіг.2 представлений загана Фіг.27 показана схема розташування притискльний вигляд вакуумного вимикача, який заявляних роликів при включеному положенні вакуумного ється, на виді спереду, на Фіг.3 показана конструквимикача, який заявляється, на Фіг.28 показана тивно-компонувальна схема вакуумного вимикача, конструктивно-компонувальна схема тягового ізоякий заявляється, на виді збоку, на Фіг.4 показана лятора, на Фіг.29 показана блок-схема електричної конструктивно-компонувальна схема вакуумного частини вакуумного вимикача, який заявляється, вимикача, який заявляється, на виді збоку, з поясна Фіг.30 показана схема розміщення блоку ненням конструкції основних конструктивних елеуправління та магнітного пускача відключення на ментів, на Фіг.5 показана конструктивномонтажній платі вакуумного вимикача, який заявкомпонувальна схема полюса вакуумного вимикаляється. ча, який заявляється, на Фіг.6 показана конструкВакуумний вимикач, як варіант конструктивнотивно-компонувальна схема вакуумного вимикача, го виконання (див. Фіг.1-25) містить три полюси 1, який заявляється, на виді спереду, на Фіг.7 покарозміщені на загальній основі 2 (див. Фіг.1-2), три зана схема розміщення конструктивних елементів електромагнітних приводи 3 (див. Фіг.6, Фіг.8 та вакуумного вимикача, який заявляється, у середиФіг.9-10) і вал 4 керування блокуванням зовнішніх ні основи та на передній стінці зазначеної основи, ланцюгів, розміщені усередині згаданої основи 2. на Фіг.8 показана схема розміщення конструктивВакуумний вимикач, як варіант конструктивного них елементів вакуумного вимикача, який заявлявиконання, також містить блок керування 5, кришку ється, у середині основи, на Фіг.9 показаний варі6 основи 2, контакти 7 зовнішніх допоміжних ланант конструктивного виконання електромагнітного цюгів, розміщені на монтажних платах 8, кнопку 9 привода на виді збоку, на Фіг.10 показаний варіант ручного відключення вимикача і струмознімачі 10. конструктивного виконання електромагнітного Конструктивно кожен полюс 1 містить вакуумну привода на виді спереду, на Фіг.11 показаний вадугогасильну камеру 11 з розміщеними в ній неруріант конструктивного виконання пристрою фіксахомим контактом 12, рухомим контактом 13 і сиції включеного положення вакуумного вимикача льфоном 14 (див. Фіг.4-5). Також кожен полюс 1 (профільованої рейки) на виді збоку, на Фіг.12 помістить верхній опорний ізолятор 15 з розміщеною казаний варіант конструктивного виконання прив ньому вакуумною дугогасильною камерою 11, 9 4075 10 нижній опорний ізолятор 16 і тяговий ізолятор 17, роликом 40 виконані скоси 47 і поглиблення 48, в розміщений усередині згаданого нижнього опорномісці контакту з фіксуючим роликом 34 виконаний го ізолятора 16. Конструктивно кожен тяговий ізовиріз 49 (див. Фіг.11-12 та Фіг.18). Пружина 44 пелятор 17 містить пружину підтискання 18, розміреміщення в подовжньому напрямку пристрою 24 щену співвісно подовжньої осі згаданого тягового фіксації включеного положення вакуумного вимиізолятора 17. Конструктивно кожен електромагніткача виконана контактуючою одним кінцем з торний привод 3 містить (див. Фіг.9-10) верхню кришку цевою стінкою 50 основи 2, а іншим - з торцевою 19, нижню кришку 20, електромагніт включення 21, частиною 51 профільованої рейки 24 (див. Фіг.6-8, якір 22 і відключаючу пружину 23, встановлені Фіг.18 та Фіг.20-21). Конструктивно перший важіль усередині згаданого електромагніта включення 21, 37 з'єднаний одним кінцем із профільованою рейі пристрій 24 фіксації включеного положення вакукою 24, а іншим - зі штоком 33 електромагніта відумного вимикача. Конструктивно сильфон 14 з'єдключення 32. Конструктивно другий важіль 38 наний з рухомим контактом 13 і корпусом (позиція з'єднаний одним кінцем зі штоком 33 електромаг11) вакуумної дугогасильної камери, при цьому ніта відключення 32, а іншим - з силовою напрямсильфон 14 закріплений одним кінцем до фланця ною 41 середнього полюсу 1 (див. Фіг.22). Технокорпуса (позиція 11) вакуумної дугогасильної калогічно скіс 47 на верхньому ребрі 46 мери, а іншим - до стержня рухомого контакту 13 профільованої рейки (позиція 24) виконаний під (див. Фіг.4-5). Нерухомий контакт 12 конструктивно кутом а не більше 20° стосовно верхньої поверхні і технологічно закріплений у верхньому опорному ребра 46, перехід скосу 47 в поглиблення 48 на ізоляторі 15, при цьому згаданий нерухомий конребрі 46 профільованої рейки 24 виконаний у діатакт 12 з'єднаний з верхнім струмознімачом 10 пазоні кутів b від 5 до 80 градусів стосовно по(див. Фіг.1-6). Констр уктивно вакуумна дугогасильдовжньої осі полюса 1 (див. Фіг.11-13 та Фіг.17-18). на камера 11 розміщена у верхньому опорному Опорний ролик 42 закріплений на силовій напрямізоляторі 15 із зазором d між зовнішньою поверхній 41 із зазором (р щодо притискного ролика 40 нею (позиція 25) корпуса 11 камери і внутрішньою (див. Фіг.9 та Фіг.19). Пр ужини 36 повернення якоповерхнею 26 верхнього опорного ізолятора 15 ря 22 електромагніта включення 21 у ви хідне по(див. Фіг.3-6). Констр уктивно нижній опорний ізоложення закріплені одним кінцем до верхньої крилятор 16 виконаний порожнім. Нижній опорний шки 19 електромагнітного привода 3, а іншим ізолятор 16 конструктивно розміщений на верхній кінцем - до верхньої поверхні якоря 22 електромазовнішній поверхні 27 основи 2 (див. Фіг.1-8). Конгніта включення 21 у виїмках 52 (див. Фіг.10 та структивно нижній струмознімач 10 виконаний гнуФіг.20-21). Конструктивно вихід блоку керування 5 чким, якір 22 постачений штоком 28, розміщеним з'єднаний із входом електромагніта включення 21, усередині згаданого якоря 22, пружина поджиманвихід магнітного пускача відключення 35 з'єднаний ня 18 розміщена співвісно відключаючій пружині із входом електромагніта відключення 32. Конс23, монтажні плати 8 розміщені на бічній поверхні труктивно і технологічно профільована рейка 24 30 основи 2 між полюсами 1 вимикача (див. Фіг.1 контактує одночасно верхнім ребром 46 з кожним та Фіг.2), а контакти 7 виконані у вигляді клемних із притискних роликів 40, а нижнім ребром 53 - з колодок. Вакуумний вимикач додатково містить кожним з опорних роликів 42 (див. Фіг.15 та Фіг.18). проміжний опорний ізолятор 31, електромагніт При цьому профільована рейка 24 контактує свовідключення 32 зі штоком 33, фіксуючий ролик 34, єю бічною поверхнею 54 з напрямними роликами закріплений на штоці 33 електромагніта відклю43 (див. Фіг.18). чення 32, магнітний пускач відключення 35 з норЗгадана профільована рейка 24 виконана з мально-замкнутими контактами, пружини 36 повеможливістю зворотнопоступального руху усередирнення якоря 22 електромагніта включення 21 у ні силової напрямної 41 в напрямку, перпендикувихідне положення, перший важіль 37 та другий лярному зворотно-поступальному руху якоря 22 і важіль 38, штовхальник 39, закріплений шарнірно зв'язаного з ним за допомогою тягового ізолятора на вільному кінці штока 28 якоря 22, притискний 17 рухомого контакту 13. Конструктивно і технолоролик 40, закріплений на закінцівці згаданого штогічно ізоляційна оболонка вакуумної дугогасильної вхальника 39, силову напрямну 41, закріплену на камери 11 виконана з електроізоляційного матерінижній кришці 20 електромагнітного привода 3, алу. Конструктивно в кожному з робочих положень опорний ролик 42 і напрямні ролики 43, закріплені профільованої рейки 24 притискні ролики 40 конна силовій напрямній 41, і пружину 44 переміщентактують одночасно або зі скосами 47 на рейці 24 ня в подовжньому напрямку пристрою 24 фіксації (див. Фіг.27), або знаходяться в поглибленнях 48 включеного положення вакуумного вимикача (див. (див. Фіг.26), виконаних на верхньому ребрі 43 Фіг.1-25). Конструктивно і технологічно верхній згаданої рейки (позиція 24)(див., відповідно, Фіг.15, опорний ізолятор 15 з'єднаний з нижнім опорним Фіг.18, Фіг.20 і Фіг.21). Конструктивно в положенні ізолятором 16 через проміжний опорний ізолятор профільованої рейки 24, коли притискні ролики 40 31, кнопка 9 ручного відключення вимикача з'єдконтактують зі скосами 47 на рейці 24, фіксуючий нана з валом 4 за допомогою механічного зв'язку ролик 34 заходиться у вирізу 49, що виконаний на 45, а блок керування 5 розміщений усередині осверхньому ребрі 46 зазначеної профільованої рейнови 2. Як варіант конструктивного виконання прики 24 (див. Фіг.8 та Фіг.22). стрій 24 фіксації включеного положення вакуумноЯк варіант конструктивного виконання на корго вимикача виконано у вигляді профільованої пусі вакуумної дугогасильної камери 11, а саме, рейки (див. Фіг.11-15 та Фіг.18). Конструктивно і усередині згаданого корпуса, виконують фланець технологічно на верхньому ребрі 46 профільованої 55 для кріплення сильфона 14 (див. Фіг.4-5). Також рейки (позиція 24) в місцях контакту f з притискним як варіант конструктивного виконання на нижній 11 4075 12 кришці 20 електромагнітного привода 3 виконують для центруючої вставки 57. На нижній кришці 20 циліндричну напрямну (позиція 56) для штока 28 електромагнітного привода 3 виконують циліндриякоря 22 електромагніту включення 21 (див. Фіг.9чну напрямну (позиція 56) для штока 28 якоря 22 і 10). У верхній кришці 19 електромагнітного привоотвори 66 для напрямних шти фтів 64 (див. Фіг.9да 3 установлюють центруючу вставку (позиція 10). На штоку 28 виконують бурт (позиція 58) для 57), на штоці 28 якоря 22 виконують бур т (позиція відключаючої пружини 23, а усередині якоря 22 58) для контакту відключаючої пружини 23 виконують кільцевий виступ 67 (для контакту з (див. Фіг.9-10). буртом 58, що виконаний на штоці 28). Також на Для кріплення усередині електромагнітного верхній кришці 19 виконують поглиблення 68 для привода 3 електромагніта включення 21, додатковходу в них (при зборці) пружин 36. Для кріплення во виготовляють проміжний вузол кріплення (поелектромагніта включення 21 усередині електрозиція 59), що кріпиться до згаданої нижньої кришки магнітного привода 3 додатково виготовляють 20 електромагнітного приводу 3 (див. Фіг.9-10 та проміжний вузол кріплення (позиція 59) (див. Фіг.9Фіг.20-21). Ізоляційна оболонка вакуумної дугога10). На верхній поверхні якоря 22 виконана виїмка сильної камери 11 виконана з електроізоляційного 52 для утримання пружини 36 (див. Фіг.10). матеріалу. На верхньому 15 опорному ізоляторі, на проДо допоміжного уста ткування і деталей, що міжному 31 опорному ізоляторі, на нижньому 16 забезпечує роботу вакуумного вимикача і зборку опорному ізоляторі, на нерухомому контакті 12, на конструкції, входять: силопередаючий важіль 60 штоку 28 якоря 22, на втулці 71 виконують різьбо(закріплений на валу 4 керування блокуванням ве (нарізне) сполучення 69 (див. Фіг.3-5 та Фіг.9зовнішніх допоміжних ланцюгів), стяжні болти 61, 10). Для нижнього токозйому 10 додатково виготогайки 62, прокладки 63 (у тому числі амортизуючі, вляють гнучкий контакт 70 (див. Фіг.3-5) для з'єдщо виконані з поліуретану), напрямні штифти 64 і нання між собою рухомого контакту 13 і тягового елементи 65 зниження тертя між собою рухомих ізолятора 17. Для з'єднання рухомого контакту 13 з конструктивних елементів вакуумного вимикача. тяговим ізолятором 17 виготовляють втулку 71, на Вакуумний вимикач експлуатується таким якій з обох кінців виготовляють різьбу 69 (див. чином. Фіг.3-5). Для кріплення іншого кінця сильфона 14, Попередньо виготовляють, наприклад, на на циліндричній поверхні рухомого контакту 13 промислових підприємствах відповідного профілю, виконують бурт 72 (див.Фіг.4-5). конструктивні елементи вакуумного вимикача, а Також на промислових підприємствах відповісаме, основу 2, кришку 6 основи 2, контакти 7 зовдного профілю, виготовляють і такі конструктивні нішніх допоміжних ланцюгів, монтажні плати 8, елементи вакуумного вимикача, як блок керування пружини 36 повернення якоря 22 електромагніта 5 роботою вакуумного вимикача, електромагніти включення 21 у вихідне положення, перший важіль відключення 32 (зі штоками 33) і магнітний пускач 37, другий важіль 38, штовхальник 39, фіксуючі відключення 35 з нормально-замкнутими контакролики 34, притискні ролики 40, силові направлятами. ючі 41, опорні ролики 42, напрямні ролики 43, пруПри цьому згаданий пристрій 24 фіксації вклюжини 44, механічний зв'язок 45, струмознімачі 10, ченого положення вакуумного вимикача виготовстяжні болти 61, гайки 62, прокладки 63, елементи ляють у вигляді профільованої рейки (див.Фіг.1164 зниження тертя між собою рухомих конструкти14). У процесі виготовлення профільованої рейки вних елементів вакуумного вимикача, гнучкий кон(позиція 24) на верхньому ребрі 46 зазначеної такт 70 та втулку 71. Одночасно виготовляють профільованої рейки 24 у місцях майбутнього конверхній опорний ізолятор 15, нижній опорний ізотакту f з притискним роликом 40 виконують скоси лятор 16, проміжний опорний ізолятор 31, тяговий 47 і поглиблення 48, причому скіс 47 на верхньому ізолятор 17, вал 4 керування блокуванням зовнішребрі 46 профільованої рейки 24 виконують під ніх допоміжних ланцюгів, силопередаючий важіль кутом a не більше 20° стосовно верхньої поверхні 60 і кнопку 9 ручного відключення вимикача. ребра 46, а перехід скосу 47 у поглиблення 48 на Для вакуумної дугогасильної камери 11 вигоребрі 46 профільованої рейки (позиція 24) виконутовляють її корпус, нерухомий контакт 12, рухомий ють у діапазоні кутів b від 5 до 80 градусів стосовконтакт 13 і сильфон 14. При цьому усередині зано подовжньої осі полюса 1 (див. Фіг.11-12, Фіг.13, значеного корпуса дугогасильної камери 11 викоФіг.15 та Фіг.18). Також на верхньому ребрі 46 занують фланець 55 (для кріплення сильфона 14), а значеної профільованої рейки 24 в місці контакту з ізоляційну оболонку вакуумної дугогасильної кафіксуючим роликом 34 виконують виріз 49 (див. мери 11 (корпус) виготовляють з електроізоляційФіг.11-12 та Фіг.18). ного матеріалу. Як додаткові конструктивні елементи, які відДля тягового ізолятора 17 (див. Фіг.28) додатключають струм електромагнітів включення 21, ково виготовляють пружину піджимання 18. виготовляють кронштейн 73 і контактор 74. Для електромагнітного привода 3 виготовляПісля виготовлення конструктивних елементів ють верхню кришку 19, нижню кришку 20, електвакуумного вимикача переходять до його зборки. ромагніт включення 21, відключаючу пружину 23, Зборка вакуумного вимикача, як варіант техякір 22, шток 28, пристрій 24 фіксації включеного нологічного процесу, здійснюється в наступній положення вакуумного вимикача, прокладки 63, послідовності (можливі й інші варіанти технологічнапрямні штифти 64 і елементи 65 зниження тертя ного процесу зборки згаданого вакуумного вимиміж собою рухомих конструктивних елементів вакача). куумного вимикача. Як варіант конструктивного На першому етапі зборки збирають, напривиконання на верхній кришці 19 виконують отвір 66 клад, електромагнітні приводи 3 (див. Фіг.9-10). 13 4075 14 При зборці кожного електромагнітного привода 3 кріплюють до верхньої зовнішньої поверхні 27 виконують наступні технологічні операції: встановоснови 2, наприклад, за допомогою стяжних болтів люють в отвір (позиція 66) на верхній кришці 19 61 (див. Фіг.2-4, Фіг.6-8 та Фіг.23). На вільному центруючу вставку 57, закріплюють на внутрішній верхньому торці нижнього опорного ізолятора 16 поверхні проміжного вузла кріплення 59 елементи закріплюють проміжний опорний ізолятор 31, на65 зниження тертя, одягають на виступаючу над приклад, за допомогою нарізного (різьбового) споповерхнею нижньої кришки 20 циліндричну напрялучення (позиція 69) - як варіант конструктивного мну 56 прокладку 63, закріплюють, наприклад, за виконання (див. Фіг.3-5). Водночас зі зборкою еледопомогою болтів 61, на нижній кришці 20 проміжктромагнітного привода 3 проводять зборку вакууний вузол кріплення 59 (з опорою на прокладку мної дугогасильної камери 11. При цьому викону63), закріплюють на згаданому проміжному вузлі ють технологічні операції, що передбачають кріплення 59 котушку електромагніта включення установку усередині корпуса вакуумної дугогаси21, вводять нижню поверхню 29 якоря 22 у вн утльної камери 11 нерухомого контакту 12, рухомого рішню циліндричну порожнину проміжного вузла контакту 13 і сильфона 14. Після того, як усередині кріплення 59 до контакту з прокладкою 63, устанозгаданого корпуса вакуумної дугогасильної камери влюють на кільцевий виступ 67 якоря 22 прокладку 11 буде встановлений рухомий контакт 13, внутрі63, вводять нижній кінець штока 28 якоря 22 (із шню порожнину вакуумної дугогасильної камери закріпленим на нижньому кінці штока 28 штовха11 герметизують за допомогою сильфона 14, який льником 39 із притискним роликом 40) через внуттехнологічно з'єднує рухомий контакт 13 з корпурішню порожнину котушки електромагніта вклюсом вакуумної дугогасильної камери 11 (як варіант чення 21 у циліндричну напрямну 56 (яка виконана конструктивного виконання згаданий сильфон 14 на внутрішній поверхні нижньої кришки 20) до конзакріплюють одним кінцем до фланця 55 корпуса такту бур та 58 з кільцевим виступом 67 (і з провакуумної дугогасильної камери 11, а іншим - до кладкою 63) на якорі 22, одягають на вільний кібурта 72 стержня рухомого контакту 13) (див. нець штока 28 відключаючу пружину 23, Фіг.3-5 та Фіг.6). закріплюють на верхній поверхні якоря 22 у виїмці Після завершення зборки вакуумної дугогаси52 пружини 36, вводять верхній вільний кінець льної камери 11 її закривають верхнім опорним штока 28 в отвір на центруючій вставці 57, а вільні ізолятором 15. Конструктивно вакуумну дугогасикінці пружин 36-у поглиблення 68 на верхній кришльну камеру 11 розміщують у вер хньому опорному ці 19, з'єднують верхню кришку 19 з нижньою криізоляторі 15 із зазором 5 між зовнішньою поверхшкою 20 (при цьому забезпечують контакт відклюнею 25 корпуса камери 11 і внутрішньою поверхчаючої пружини 23 з центруючою вставкою 57). нею 26 верхнього опорного ізолятора 15 (див. Для забезпечення функціонування пристрою Фіг.3-4 та Фіг.5). 24 фіксації включеного положення вакуумного виНа завершальному етапі зборки до вільного микача, на нижній кришці 20 електромагнітного кінця нерухомого контакту 12 (який конструктивно привода 3 жорстко закріплюють силову напрямну виступає з корпуса вакуумної дугогасильної каме41 (див. Фіг.6-10, Фіг.15 та Фіг.20-22). На згаданій ри 11 і, відповідно, з корпуса верхнього опорного силовій напрямній 41 закріплюють опорний ролик ізолятора 15) закріплюють струмознімач 10, на42 і напрямні ролики 43 (див. Фіг.9-10, Фіг.15, приклад, за допомогою гайки 62 (див. Фіг.1-6). ЗіФіг.17-18 та Фіг.20-22). При цьому з'єднання силобрану конструкцію вакуумної дугогасильної камери вої напрямної 41 з нижньою кришкою 20 роблять 11 (з верхнім опорним ізолятором 15) встановлютаким чином, щоб притискний ролик 40 розташоють і закріплюють на проміжному опорному ізолявувався усередині зазначеної силової напрямної торі 31, наприклад, за допомогою нарізного сполучення 69 (як варіант конструктивного виконання) 41 із зазором j щодо опорного ролика 42 (див. (див. Фіг.3-5). Фіг.9 та Фіг.19). Перед виконанням вищевказаних технологічВал 4 керування блокуванням зовнішніх допоних операцій до вільного кінця рухомого контакту міжних ланцюгів встановлюють усередині основи 2 і закріплюють на торцевих стінках 50 основи 2 13 закріплюють гнучкий контакт 70 струмознімача 10, а згаданий вільний кінець рухомого контакту 13 (див. Фіг.3-4, Фіг.6-8, Фіг.23 та Фіг.25) з можливістю з'єднують з верхньою частиною тягового ізолятора обертання щодо своєї подовжньої осі. До валу 4 (у 17 за допомогою втулки 71 так, щоб забезпечити площині, що перпендикулярна його подовжній осі) збіг подовжніх осей тягового ізолятора 17, якоря закріплюють силопередаючий важіль 60 (див. Фіг.7 та Фіг.24). 22 і рухомого контакту 13 (для забезпечення зворотно-поступального руху якоря 22 котушки електПісля виконання вищевказаних технологічних ромагніта включення 21 і, відповідно, штока 28 операцій верхню кришку 20 електромагнітного якоря 22 із закріпленим шарнірно на згаданому привода 3 закріплюють до верхньої панелі основи штоці 28 штовхальником 39 із притискним роликом 2, а до верхньої частини штока 28 якоря 22 закріплюють тяговий ізолятор 17 (див. Фіг.28). Попере40) (див. Фіг.3 та Фіг.4-5). Після цього забезпечують з'єднання одного з вільних кінців гнучкого кондньо в тяговий ізолятор 17 встановлюють пружину такту 70 з вивідним контактом струмознімача 10 підтискання 18, при цьому пружину підтискання 18 (який виводиться за габарити корпуса нижнього розміщують осесиметрично подовжньої осі згадаопорного ізолятора 16 - див. Фіг.3-5). ного тягового ізолятора 17 (див. Фіг.4-5 та Фіг.28). Тяговий ізолятор 17 закривають зовні нижнім Зібрану конструкцію полюса 1, до якої входять вакуумна дугогасильна камера 11 (з верхнім опоропорним ізолятором 16 (який, як і проміжний опорним ізолятором 15 і проміжним опорним ізолятоний ізолятор 31, конструктивно виконаний порожром 31) і тяговий ізолятор 17 (з нижнім опорним нім) (див. Фіг.3-6). Нижній опорний ізолятор 16 за 15 4075 16 ізолятором 16) і із закріпленим до нього штоком 28 дом електромагніта відключення 32. Пружину 44 якоря 22 котушки електромагніта включення 21 переміщення в подовжньому напрямку пристрою центрують відносно подовжніх осей нерухомого 24 фіксації включеного положення вакуумного ви(позиція 12) і рухомого (позиція 13) контактів, тягомикача встановлюють так, щоб вона контактувала вого ізолятора 17 і згаданого штока 28 якоря 22 одним кінцем з торцевою стінкою 50 основи 2, а (див. Фіг.3-5). іншою - з торцевою частиною 51 профільованої Далі усередину корпуса основи 2 встановлюрейки (позиція 24). Кнопку 9 ручного відключення ють і закріплюють: блок керування 5 роботою вавимикача з'єднують за допомогою механічного куумного вимикача, електромагніт відключення 32 зв'язку 45 з валом 4 керування блокуванням зовзі штоком 33, кнопку 9 ручного відключення виминішніх ланцюгів (див. Фіг.3-4, Фіг.6, Фіг.8 та Фіг.23). кача, механічний зв'язок 45, магнітний пускач відНа боковій стінці (позиція 30) основи 2 встаноключення 35 з нормально замкнутими контактами, влюють блок керування 5 з монтажними платами перший важіль 37, другий важіль 38, пристрій 24 8, контакти 7 яких виконані у вигляді клемних кофіксації включеного положення вакуумного вимилодок (див. Фіг.1-2, Фіг.3-4, Фіг.6-7 та Фіг.23), та кача (який виконано у вигляді профільованої реймагнітний пускач відключення 35 з нормально заки) і пружини 44 переміщення в подовжньому намкнутими контактами (див. Фіг.30). прямку пристрою 24 (профільованої рейки). Після Після виконання всіх технологічних операцій закріплення на основі 2 електромагніта відключенпо зборці вакуумного вимикача основу 2 вакуумноня 32, до його штоку 33 закріплюють фіксуючий го вимикача закривають кришкою 6. ролик 34. Також до штоку 33 електромагніта відВакуумний вимикач готовий до роботи. ключення 32 приєднують перший важіль 37 та друПеред включенням вакуумного вимикача його гий важіль 38 (див. Фіг.6-7, Фіг.8, схему на Фіг.20основні конструктивні елементи знаходяться в 21 та Фіг.22), при цьому другий важіль 38 з'єднунаступному положенні. ють одним кінцем зі штоком 33 електромагніта Якір 22 кожного з трьох електромагнітів вклювідключення 32, а іншим - з силовою напрямною чення 21 знаходиться в нижньому положенні (див. 41 середнього полюсу 1 (див. Фіг.22). Фіг.21 і Фіг.9-10), упираючись у амортизуючу проКонструктивно профільовану рейку (позиція кладку 63, що притиснута проміжним вузлом кріп24) установлюють так, щоб вона контактувала одлення 59 електромагніта включення 21 до нижньої ночасно верхнім ребром 46 з кожним із притискних кришки 20 електромагнітного привода 3. Якір 22 роликів 40, а нижнім ребром 53 - з кожним з опорвідцентрований за допомогою напрямних штифтів них роликів 42 (див. Фіг.18 та Фіг.20-21). Техноло64 (див. Фіг.10), щоб усун ути його можливе обергічно профільовану рейку (позиція 24) встановлютання навколо штока 28 І забезпечити стиск прують усередині основи 2 з можливістю зворотножин 36 по їх подовжній осі. Якір 22 контактує свопоступального руху в напрямку, перпендикулярєю зовнішньою бічною поверхнею з елементами ному зворотно-поступальному руху штока 28 якоря 65 зниження тертя, що розміщені на внутрішній 22 і зв'язаного з ним за допомогою тягового ізоляповерхні проміжного вузла кріплення 59 електротора 17 рухомого контакту 13 (див. Фіг.6-8, Фіг.15, магніта включення 21 (див. Фіг.9-10). При цьому Фіг.18 та Фіг.20-23). При цьому профільовану рейвідключаючи пружина, 23, упираючись одним кінку (позиція 24) встановлюють так, щоб у кожному з цем у верхню кришку 19, а іншим кінцем - у бурт робочих положень профільованої рейки (позиція 58 на штоку 28 якоря 22, притискає згаданий шток 24) притискні ролики 40 могли контактувати одно28 якоря 22 до кільцевого виступу 67 на якорі 22 часно або зі скосами 47 на рейці 46 (див. Фіг.15, (через поліуретанову амортизуючу прокладку Фіг.18, Фіг.20), або знаходилися в поглибленнях 48 63)(див. Фіг.9-10 і Фіг.21). Пружини 36 пристрою 24 на згаданій рейці 46 (див. Фіг.21). При цьому в пофіксації включеного положення вакуумного вимиложенні профільованої рейки 24, коли притискні кача упираються одним кінцем у поглиблення 52, ролики 40 контактують зі скосами 47 на рейці 24, що виконані на верхній поверхні якоря 22, а іншим фіксуючий ролик 34 повинен заходитись у вирізу - у поглиблення 68, що виконані на внутрішній по49, що виконаний на верхньому ребрі 46 зазначеверхні верхньої кришки 19 електромагнітного приної профільованої рейки 24 (див. Фіг.11-12 та вода 3 (див. Фіг.10 і Фіг.20). Притискний ролик 40 Фіг.18). Профільовану рейку (позиція 24) розміщузнаходиться в поглибленні 48 профільованої рейють усередині силової напрямної 41 так, щоб бічна ки 22 (див. Фіг.21), опорний ролик 42 контактує з поверхня 54 згаданої рейки (позиція 24) контактунижнім ребром 53 профільованої рейки 22, а навала з напрямними роликами 43 (див. Фіг.6-8, прямні ролики 43 контактують з бічною поверхнею Фіг.15, Фіг.18 та Фіг.22). На бічній поверхні 54 про54 згаданої профільованої рейки 22 (див. Фіг.18). фільованої рейки 24 (в отворах 75 див. Фіг.11-12 Пристрій 24 фіксації включеного положення вакута Фіг.15) закріплюють кронштейн 73, який при умного вимикача (профільована рейка) знаходитьподовжньому переміщенні зазначеної профільося в зміщеному убік пружини 44 переміщення в ваної рейки 24 буде контактувати з контактором 74 подовжньому напрямку профільованої рейки 24 (див. Фіг.29). положенні, при цьому згадана пружина 44 знахоДалі виконують технологічні операції, при яких: диться в стиснутому стані (див. Фіг.26). Шток 28 - перший важіль 37 з'єднують одним кінцем із якоря 22 своєю зовнішньою поверхнею контактує з профільованою рейкою (позиція 24), а іншим - зі елементами 65 зниження тертя, що розміщені на штоком 33 електромагніта відключення 32, - вихід циліндричній напрямній 56, і з центруючою вставблоку керування 5 через контактор 74 з'єднують із кою 57, що розміщена в отворі 66, який виконано у входом електромагніта включення 21, - вихід магверхній кришці 19 електромагнітного привода 3 нітного пускача відключення 35 з'єднують із вхо(див. Фіг.9-10 і Фіг.20). Кнопка 9 ручного відклю 17 4075 18 чення вакуумного вимикача знаходиться у віджана корпусі вакуумної дугогасильної камери 11 (у її тому положенні. Шток 33 електромагніта відклюнижній частині). чення 32 знаходиться у висунутому положенні, при У цей же час на профільовану рейку 24 діє цьому фіксуючий ролик 34 знаходиться у вирізу 49 пружина 44 (яка знаходилася в стиснутому стані) і (див. Фіг.26). Рухомий контакт 13 знаходиться в переміщує згадану профільовану рейку 24 (із занижньому положенні, забезпечуючи зазор між сокріпленим на бічній поверхні 54 в отворах 75 бою і нерухомим контактом 12 (див. Фіг.4-5). кронштейном 73) у таке положення, коли притискКронштейн 73 знаходиться в положенні, при якому ний ролик 40 вийде з поглиблення 48 і встане на він не торкається контактора 74. Виходи блоку скіс 47 (на площадку f)(див. Фіг.27). Постановкою керування 5 з'єднані, відповідно, із входами електпритискного ролика 40 на скіс 47 робиться механіромагнітів включення 21 та електромагніта відчна фіксація включеного положення вакуумної ключення 32 (через магнітний пускач відключення дугогасильної камери 11 і вакуумного вимикача в 35) (див. Фіг.29-30). цілому (що виключає мимовільне відключення Для включення вакуумного вимикача з контаквакуумного вимикача, конструкція якого заявлятів 7 зовнішніх і допоміжних ланцюгів на блок кеється, при трясці або іншого типу коливаннях). рування 5 подають оперативну напругу При визначеному вище переміщенні профі(Uonep 220В) та короткочасний керуючий сигнал льованої рейки 24 (із закріпленим на бічній повер(Uвкл). З блоку керування 5 керуючий сигнал через хні 54 в отворах 75 кронштейном 73) зазначений контактор 74 надходить на котушк у електромагніта кронштейн 73 наблизиться до контактора 74 і навключення 21 (див. Фіг.29-30). При подачі струму тисне на нього. Практично у цю ж мить контактор від блоку керування 5 на котушк у електромагніта 74 розімкне свої контакти і електромагніт вклювключення 21, якір 22 електромагніта включення чення 21 обезструмиться. 21 разом зі штоком 28, до якого приєднаний штовУ цьому положенні контакти 12 і 13 замкнуті, хальник 39 (із закріпленим на нижньому вільному вакуумний вимикач не споживає зовнішньої енергії кінці притискним роликом 40), разом з тяговим і може знаходитися в зазначеному положенні неізолятором 17 піднімається нагору (див. схему на скінченно довгий час. Фіг.20). При русі нагору якір 22 електромагніта Відключення вакуумного вимикача відбуваєтьвключення 21 піднімає за собою і шток 28 (за рася наступним чином. Для відключення вакуумного хунок зачеплення кільцевим виступом 67 за бурт вимикача подається керуючий сигнал (Uвідкл) на 58 на штоку 28 через прокладку 63). При переміблок керування 5 (див. Фіг.29-30). З зазначеного щення нагору штовхальника 39, що шарнірно з'єдблоку керування 5 короткочасний керуючий сигнал наний зі штоком 28 якоря 22 електромагніта включерез нормально замкнуті контакти магнітного пусчення 21, відбувається підйом притискного ролика кача відключення 35 подається на електромагніт 40 з поглиблення 48, що виконано на верхньому відключення 32. При подачі струму на електромагребрі 46 профільованої рейки 24 (див. Фіг.20). При ніт відключення 32 сердечник зазначеного електрусі нагору шток 28 центрується в циліндричної ромагніта відключення 32 переміщується і шток 33 напрямній 56 і у центруючій вставці 57, при цьому (із закріпленим до нього фіксуючим роликом 34) плавність ходу штока 28 забезпечується зниженвтягується (див. Фіг.21-22 та Фіг.26). При цьому ням тертя в елементі 65, що розміщений у згаданій шток 33 впливає на перший важіль 37, що зв'язациліндричній напрямній 56 (див. Фіг.9-10 і Фіг.20). ний одним кінцем із профільованою рейкою 24, а При русі нагору якоря 22 стискуються пружини 36, іншим - зі згаданим штоком 33 (див. Фіг.20 і Фіг.22). а при русі нагору штока 28 стискується відключаюСилою, що створюється штоком 33 електромагніта чи пружина 23. При цьому рух якоря 22 почне гавідключення 32, перший важіль 37 впливає на льмуватися, тому що починає протидіяти пружина профільовану рейку 24, при цьому профільована підтискання 18 (див. Фіг.4-5), що знаходиться усерейка 24 виводиться з положення фіксації включередині тягового ізолятора 17. Але через збільшенного положення вакуумної дугогасильної камери ня сили струму в котушці електромагніта включен11 (переміщається в зворотну сторону - убік пруня 21 рух системи «якір 22 - шток 28 зі жини 44)(див. Фіг.6-8 і Фіг.21). При цьому притискні штовхальником 39 і притискним роликом 40 - тягоролики 40 опускаються зі скосу 47 (із площадки f) і вий ізолятор 17 - втулка 71 - р ухомий контакт 13» займають положення в поглибленні 48 на рейці 24 продовжується і у вихідному положенні якір 22 (див. Фіг.21). При цьому відключаюча пружина 23 стуляється з верхньою кришкою 19 електромагніта під дією сил розжимання буде впливати на бурт 58 включення 21 (див. Фіг.20). При переміщенні нагона штоку 28 і переміщати згаданий шток 28 униз ру системи «якір 22 - шток 28 зі штовхальником 39 (за схемою на Фіг.9-10 і Фіг.20-21). Шток 28 буде і притискним роликом 40 - тяговий ізолятор 17 переміщатися убік нижньої кришки 20, при цьому втулка 71 - рухомий контакт 13» разом зі штоком шток 28 буде центруватися у центруючій вставці 28 переміщується нагору і тяговий ізолятор 17, до 57 і в циліндричній напрямній 58. Одночасно з якого у верхній частині закріплений рухомий конопусканням униз штока 28 під дією пружин 36 буде такт 13 (через втулку 71)(див. Фіг.4-5). Рух нагору опускатися якір 22 (до контакту своєю нижньою рухомого контакту 13 продовжується до моменту поверхнею 29 із прокладкою 63, що розташована змикання контактів (позиції 13 і 12) вакуумної дугона нижній кришці 20 у районі циліндричної напрягасильної камери 11. При цьому переміщується у мної 56). При опусканні штока 28 униз він буде вертикальному напрямку і сильфон 14 (див. Фіг.5), своїм буртом 58 (через прокладку 63) впливати на що закріплений одним кінцем до бурту 72 на рухокільцевий виступ 67 на внутрішній частині якоря мому контакті 13, а іншим кінцем - до фланця 55 22, прискорюючи опускання якоря 22 у вихідне положення (див. Фіг.9-10 і Фіг.21). Опускання што 19 4075 20 ка 28 (зі штовхальником 39 і притискним роликом 63) впливати на кільцевий виступ 67 на внутрішній 40) призведе до переміщення системи «якір 22 частині якоря 22, прискорюючи опускання якоря 22 шток 28 зі штовхальником 39 і притискним ролиу ви хідне положення (див. Фіг.9-10 і Фіг.21). Опуском 40 - тяговий ізолятор 17 - втулка 71 - рухомий кання штока 28 (зі штовхальником 39 і притискним контакт 13» униз (згідно схеми на Фіг.4 і Фіг.21). роликом 40) приведе до переміщення системи При цьому рухомий контакт 13 (який знаходиться у «якір 22 - шток 28 зі штовхальником 39 і притискверхньому опорному ізоляторі 15) також перемісним роликом 40 - тяговий ізолятор 17 - втулка 71 титься вниз і розірве контактний зв'язок з нерухорухомий контакт 13» униз (згідно схеми на Фіг.4 і мим контактом 12, що знаходиться у верхньому Фіг.21). При цьому рухомий контакт 13 також пеопорному ізоляторі 15 полюса 1 вакуумного вимиреміститься вниз і розірве контактний зв'язок з кача (див. Фіг.4-5). нерухомим контактом 12, який розміщено в верхУнаслідок розмикання контактів 12 і 13 відбуньому опорному ізоляторі 15 полюса 1 вакуумного вається вимикання вакуумного вимикача. вимикача (див. Фіг.4-5). В разі потреби застосовують ручне відключенЯк наслідок відбудеться розмикання контактів ня вакуумного вимикача. 12 і 13, що призведе до вимикання вакуумного При натисканні кнопки 9, вона впливає на мевимикача. ханічний зв'язок 45, що переміщається і повертає, Для наступного включення вакуумного вимиу свою чергу, вал 4 керування блокуванням зовнікача необхідно повторити технологічні операції, шніх ланцюгів. Механічний зв'язок 45 за допомощо вказані вище. гою тяги впливає на шток 33 електромагніта відПідвищення ефективності застосування вакуключення 32 і переміщує шток 33 згаданого умного вимикача, який заявляється, у порівнянні з електромагніта відключення 32 нагору (забираючи прототипом, досягається за рахунок збільшення його в корпус електромагніта відключення 32). швидкості відключення і зменшення навантаження Фіксуючий ролик 34, закріплений на штоку 33 елена електромагнітний привод шляхом установки ктромагніта відключення 32, виходить з вирізу 49 пружин повернення електромагніта включення у на верхньому ребрі 46 профільованої рейки 24, а вихідне положення. Підвищення ефективності запрофільована рейка 24 переміщується убік пружистосування вакуумного вимикача, який заявляєтьни 44 під дією тангенціальної сили (яка виникає на ся, у порівнянні з прототипом, досягається також скосі 47 профільованої рейки 24) від впливу відза рахунок забезпечення роботи всіх конструктивключаючої пружини 23 і пружини підтискання 18 них елементів вимикача одночасно шляхом уста(шляхом тиску притискного ролика 40 на поверхню новки пристрою механічної фіксації включеного f скосу 47). При тиску притискного ролика 40 на положення вакуумного вимикача нової конструкції, поверхню f скосу 47 розвивається лавиноподібний що виключає мимовільне відключення вакуумного процес переміщення профільованої рейки 24 у вимикача, конструкція якого заявляється, при тряположення, що відповідає відключеному положенсці або іншого типу коливаннях. Підвищення ефекню вакуумного вимикача (див. Фіг.21). тивності застосування вакуумного вимикача, який Процес відключення повторюється. заявляється, у порівнянні з прототипом, досягаУ процесі відключення притискні ролики 40 ється також і за рахунок установки магнітного пусопускаються зі скосу 47 (із площадки f) (див. кача включення з нормально замкнутими контакФіг.20) і займають положення в поглибленні 48 на тими, що керує електромагнітом відключення і рейці 24 (див. Фіг.21). При цьому під дією сил роззабезпечує при цьому скорочення часу жимання відключаюча пружина 23 буде впливати відключення. на бурт 58 на штоку 28 і переміщати згаданий Джерела інформації: шток 28 униз (за схемою на Фіг.9-10 і Фіг.20-21). 1. Проспект фірми SIEMENS. «3 AH Vacuum Шток 28 буде переміщатися убік нижньої кришки Curcuit-Breakers. Medium-Voltage Equipment. Cata20, при цьому шток 28 буде центр уватися у ценlog HG. 11.11.», 1999, стор.1.2-1.15 - аналог. труючій вставці 57 і в циліндричній напрямній 58. 2. Патент Російської Федерації №2020631 від Одночасно з опусканням униз штока 28 під дією 30.09.1994р. - аналог. пружин 36 буде опускатися якір 22 (до контакту 3. Выключатели вакуумные серии BB/TEL. своєю нижньою поверхнею 29 із прокладкою 63, «Техническое описание и работа выключателей» що розташована на нижній кришці 20 у районі ци(АРТА. 674 152. 001 РЭ). Издательство предприяліндричної напрямної 56). При опусканні штока 28 тия «Таврида Электрик Украина», Украина, Севасуниз він буде своїм бур том 58 (через прокладку тополь, 2000, стор.5-14 - прототип. 21 4075 22 23 4075 24 25 4075 26 27 4075 28 29 4075 30 31 4075 32 33 4075 34 35 4075 36 37 Комп’ютерна в ерстка В. Мацело 4075 Підписне 38 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
