Орієнтуючий відхилювач

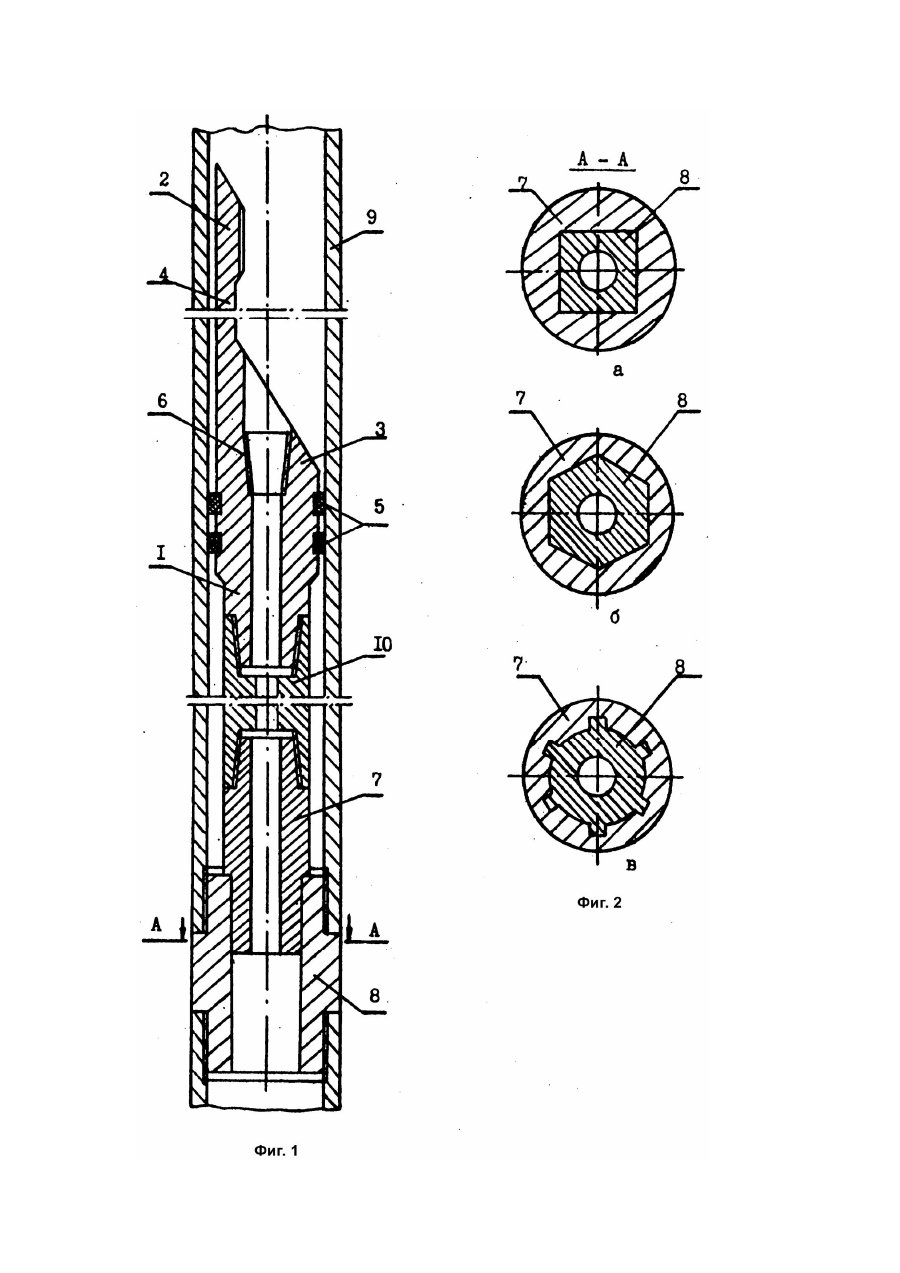

Изобретение относится к буровой технике, а именно к средствам для бурения новых стволов при строительстве наклонно-направленных и разветвленно-горизонтальных скважин, ликвидации аварий в скважинах, а также восстановления работоспособности малодебитных эксплуатационных скважин. Известен буровой отклонитель, состоящий из корпуса и якорного устройства, совмещенного с гидроцилиндром для создания нагрузки на долото [1]. Недостаток указанного отклонителя является сложность его работы и ненадежность фиксации в скважине. За прототип нами принят клиновой отклонитель, содержащий корпус с направляющей поверхностью, состоящей из двух наклонных и расположенного между ними вертикального участков, Фиксация отклонителя в скважине осуществляется путем цементирования его в скважине цементным раствором [2]. Недостатками указанного отклонителя являются невозможность его ориентации в скважине, что связано с постоянным изменением его положения в процессе свинчивания бурильных труб, на которых отклонитель спускается, а также недостаточная надежность закрепления его в скважине с помощью цемента, который в процессе бурения нового ствола зачастую разрушается, особенно при малых кольцевых зазорах между отклонителем и стенками скважины и от воздействия динамических нагрузок. Это приводит к проворачиванию отклонителя, что существенно снижает эффективность его применения, как при забуривании нового ствола, так и при дальнейшем углублении скважины. Кроме того, указанный отклонитель предназначен для одноразового использования. Задача изобретения состоит в создании отклонителя многоразового использования с механизмом надежного закрепления его в скважине для исключения проворачивания в процессе бурения, Результатом внедрения изобретения является повышение эффективности зарезки новых стволов. Для этого ориентирующий скважинный отклонитель, включающий корпус с направляющей поверхностью, состоящий из двух наклонных и располагающегося между ними вертикального участков, дополнительно снабжен переводником, а корпус - центратором-уплотнителем, причем корпус выполнен разъемным, регулируемой длины и с внутренним каналом, заканчивающимся в своей верхней части резьбой, а нижняя часть корпуса выполнена фигурной и входящей в аналогичное фигурное гнездо переводника. Суть изобретения поясняется чертежом. На фиг.1 изображен общий вид ориентирующего отклонителя при его установке в рабочем положении в обсадной колонне, на фиг.2 (а, б, в) приведены некоторые из возможных вариантов сечений А - А фиг.1. Ориентирующий отклонитель включает корпус 1 с направляющей поверхностью, состоящий из двух наклонных 2 и 3 и расположенного между ними вертикального 4 участков. В корпусе установлено центратор-уплотнение 5, выполненное в виде резинового кольца, которое центрирует отклонитель и исключает возможность зашламления части скважины ниже отклонителя и позволяет при необходимости восстанавливать циркуляцию промывочной жидкости. В верхней части корпуса нарезание резьбы 6 для соединения с колонной труб, для спуска и ориентации в заданном направлении и, при необходимости, подъема отклонителя и восстановления циркуляции. Нижняя часть корпуса 7 выполнена фигурной и входит в аналогичное фигурное гнездо переводника 8, который включается в компоновку обсадной колонны 9. Корпус выполнен разъемным. Зная длину вставной детали 10 допускается возможность забуривания нескольких стволов на различном расстоянии от переводника 8 и в заданном направлении. Отклонитель работает следующим образом. В скважине в заданном месте устанавливается переводник для посадки отклонителя. При необходимости забуривания нового ствола в скважину на трубах спускается отклонитель. При этом его нижняя часть 7 входит в гнездо переводника 8, что исключает возможность проворачивания отклонителя при бурении нового ствола. С помощью существующих методов ориентации колонны бурильных труб отклонитель устанавливается в строго определенном направлении. Затем производятся работы по бурению нового ствола существующими способами. Регулируя длину отклонителя и направление ориентации, возможно бурение скважины несколькими стволами в заданных направлениях. Предлагаемый ориентирующий отклонитель обладает следующими преимуществами по сравнению с прототипом: предотвращается возможность проворачивания отклонителя в процессе бурения отклоняющего ствола; исключается необходимость цементирования отклонителя в скважине, что существенно снижает затраты на выполнение операции по зарезанию нового ствола; допускается возможность забуривания нескольких стволов в скважине с использованием одного отклонителя, регулируя его длину и ориентацию, что особенно важно при строительстве многоствольных скважин; допускается ориентация отклонителя в определенном направлении.
