Штамбовий віброударний струшувач плодів

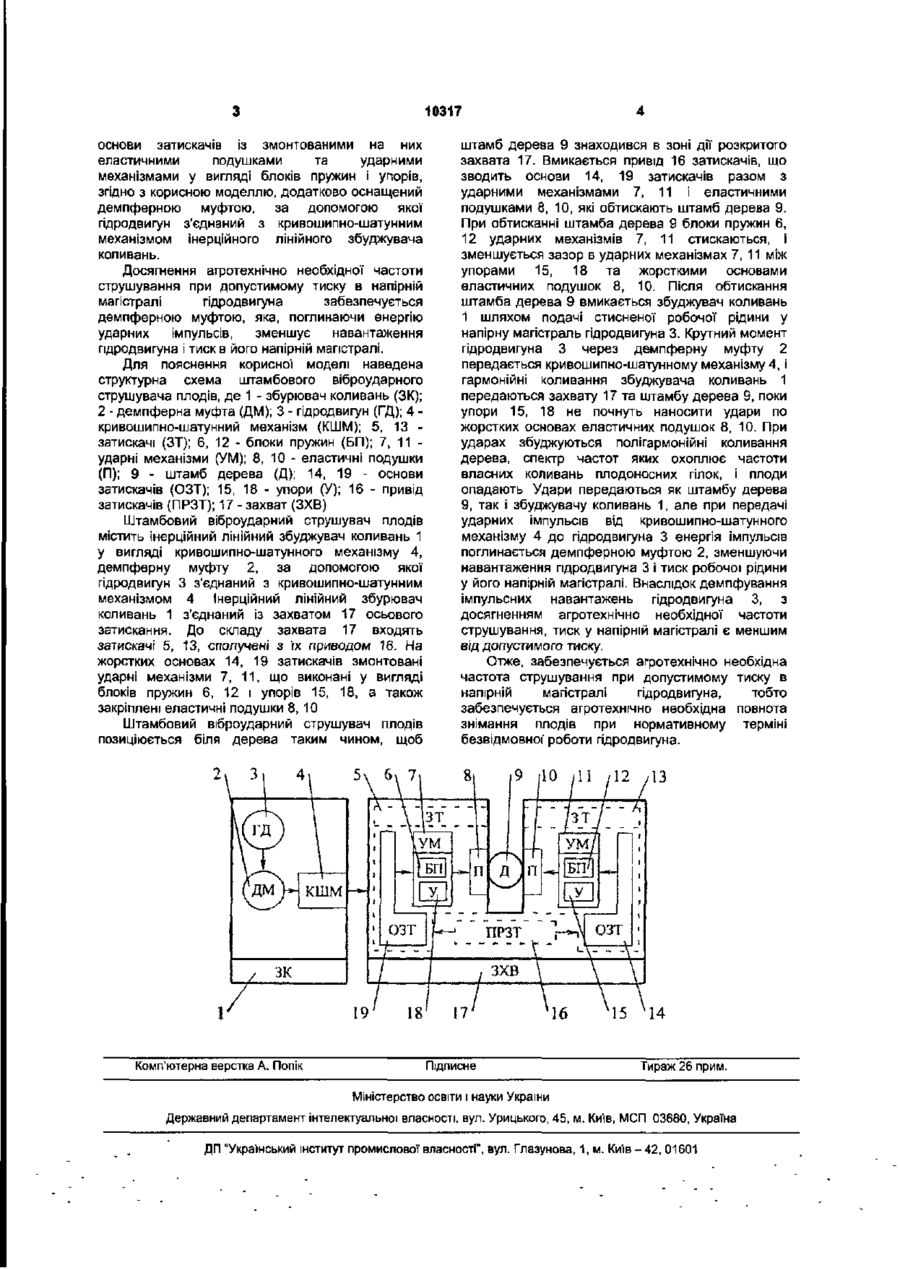

Штамбовий віброударнии струшувач плодів, що містить інерційний лінійний збуджувач коливань у вигляді кривошипно-шатунного механізму, з'єднаного з пдродвигуном, а також Корисна модель відноситься до сільськогосподарського машинобудування, зокрема, до засобів механізованого знімання плодів струшуванням. Відомий штамбовий віброударнии струшувач плодів, що містить інерційний лінійний збуджувач коливань у вигляді кривошипно-шатунного механізму, з'єднаного з гідродвигуном, а також з'єднаний з інерційним лінійним збуджувачем коливань захват, затискачі якого сполучені з приводом і містять основи затискачів із змонтованими на них еластичними подушками та ударними механізмами у вигляді блоків пружин і упорів [А.с. 1690602 (СССР), кл. A01D46/26. Стряхиватель плодоуборочной машины / Р.С. Шевчук, В.И. Котысько, П.К. Кошляк, О М Крупич. №4608751/15, Заявл 21.11.88; Опубл. 15 1191; Бюл. №42] У відомому штамбовому віброударному струшувачі плодів агротехнічно необхідна частота струшування, за якої забезпечується необхідна повнота знімання урожаю, більша від допустимої частоти струшування, що не забезпечує агротехнічно необхідну повноту знімання плодів при нормативному терміні безвідмовної роботи гідродвигуна. Дереву у процесі струшування передаються ударні імпульси, які збільшуються із зростанням частоти струшування, і, відповідно, збільшується повнота знімання плодів. Ударні імпульси також передаються гідродвигуну, в напірній магістралі якого тиск імпульсно зростає. Максимальні значення імпульсного зростання з'єднаний з інерційним лінійним збуджувачем коливань захват, затискачі якого сполучені з приводом і містять основи затискачів із змонтованими на них еластичними подушками та ударними механізмами у вигляді блоків пружин і упорів, який відрізняється тим, що додатково оснащений демпферною муфтою, за допомогою якої гідродвигун з'єднаний з кривошипно-шатунним механізмом інерційного лінійного збуджувача коливань. тиску в напірній магістралі пдродвигуна досягають допустимого тиску, тобто частота струшування досягає допустимого значення при повноті знімання плодів, що менша від агротехнічно необхідної. Для забезпечення агротехнічно необхідної повноти знімання плодів потрібне збільшення частоти струшування понад її допустиме значення до встановлення агротехнічно необхідної частоти струшування. Проте перевищення допустимої частоти струшування спричиняє передчасну відмову гідродвигуна. Отже, при допустимій частоті струшування забезпечується нормативний термін безвідмовної роботи гідродвигуна, але не забезпечується агротехнічно необхідна повнота знімання плодів. В основу корисної моделі поставлено завдання створення такого штамбового віброударного струшувача плодів, в якому шляхом демпфування імпульсних навантажень гідродвигуна забезпечується досягнення агротехнічно необхідної' частоти струшування при допустимому тиску в напірній магістралі гідродвигуна, тобто допустима частота струшування є більшою від агротехнічно необхідної частоти. Поставлене завдання вирішується тим, що штамбовий віброударнии струшувач плодів, який містить інерційний лінійний збуджувач коливань у вигляді кривошипно-шатунного механізму, з'єднаного з гідродвигуном, а також з'єднаний з інерційним лінійним збуджувачем коливань захват, затискачі якого сполучені з приводом і містять СО 10317 основи затискачів із змонтованими на них еластичними подушками та ударними механізмами у вигляді блоків пружин і упорів, згідно з корисною моделлю, додатково оснащений демпферною муфтою, за допомогою якої гідродвигун з'єднаний з кривошипно-шатунним механізмом інерційного лінійного збуджувача коливань. Досягнення агротехнічно необхідної частоти струшування при допустимому тиску в напірній магістралі гідродвигуна забезпечується демпферною муфтою, яка, поглинаючи енергію ударних імпульсів, зменшує навантаження гідродвигуна і тиск в його напірній магістралі. Для пояснення корисної моделі наведена структурна схема штамбового віброударного струшувача плодів, де 1 - збурювач коливань (ЗК); 2 - демпферна муфта (ДМ); 3 - гідродвигун (ГД); 4 кривошипно-шатунний механізм (КШМ); 5, 13 затискачі (ЗТ); 6, 12 - блоки пружин (БП); 7, 11 ударні механізми (УМ); 8, 10 - еластичні подушки (П); 9 - штамб дерева (Д); 14, 19 - основи затискачів (ОЗТ); 15, 18 - упори (У); 16 - привід затискачів (ПРЗТ); 17 - захват (ЗХВ) Штамбовий віброударний струшувач плодів містить інерційний лінійний збуджувач коливань 1 у вигляді кривошипно-шатунного механізму 4, демпферну муфту 2, за допомогою якої гідродвигун 3 з'єднаний з кривошипно-шатунним механізмом 4 Інерційний лінійний збурювач коливань 1 з'єднаний із захватом 17 осьового затискання. До складу захвата 17 входять затискачі 5, 13, сполучені з їх приводом 16. На жорстких основах 14, 19 затискачів змонтовані ударні механізми 7, 11, що виконані у вигляді блоків пружин 6, 12 і упорів 15, 18, а також закріплені еластичні подушки 8,10 Штамбовий віброударний струшувач плодів позиціюється біля дерева таким чином, щоб 19 Комп'ютерна верстка А. Попік 18і штамб дерева 9 знаходився в зоні дії розкритого захвата 17. Вмикається привід 16 затискачів, що зводить основи 14, 19 затискачів разом з ударними механізмами 7, 11 і еластичними подушками 8, 10, які обтискають штамб дерева 9. При обтисканні штамба дерева 9 блоки пружин 6, 12 ударних механізмів 7, 11 стискаються, і зменшується зазор в ударних механізмах 7, 11 між упорами 15, 18 та жорсткими основами еластичних подушок 8, 10. Після обтискання штамба дерева 9 вмикається збуджувач коливань 1 шляхом подачі стисненої робочої рідини у напірну магістраль гідродвигуна 3. Крутний момент гідродвигуна 3 через демпферну муфту 2 передається кривошипно-шатунному механізму 4, і гармонійні коливання збуджувача коливань 1 передаються захвату 17 та штамбу дерева 9, поки упори 15, 18 не почнуть наносити удари по жорстких основах еластичних подушок 8, 10. При ударах збуджуються полігармонійні коливання дерева, спектр частот яких охоплює частоти власних коливань плодоносних гілок, і плоди опадають Удари передаються як штамбу дерева 9, так і збуджувачу коливань 1, але при передачі ударних імпульсів від кривошипно-шатунного механізму 4 до гідродвигуна 3 енергія імпульсів поглинається демпферною муфтою 2, зменшуючи навантаження гідродвигуна 3 і тиск робочої рідини у його напірній магістралі. Внаслідок демпфування імпульсних навантажень гідродвигуна 3, з досягненням агротехнічно необхідної частоти струшування, тиск у напірній магістралі є меншим від допустимого тиску. Отже, забезпечується агротехнічно необхідна частота струшування при допустимому тиску в напірній магістралі гідродвигуна, тобто забезпечується агротехнічно необхідна повнота знімання плодів при нормативному терміні безвідмовної роботи гідродвигуна. 17 46 Підписне 45 44 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
