Пристрій для попередження водія автотранспорту про наявність залізничного переїзду
Номер патенту: 12163
Опубліковано: 16.01.2006
Автори: Васильєв Олександр Павлович, Бурачек Всеволод Германович, Душник Володимир Феліксович, Тараненко Євген Володимирович, Хрущ Анатолій Васильович
Формула / Реферат
Пристрій для попередження водія автотранспортного засобу про наявність залізничного переїзду, що містить джерело радіовипромінювання, приймач радіовипромінювання, сигналізатори та регулятор відстані, який відрізняється тим, що в ньому джерело випромінювання містить захисний корпус з міцного матеріалу і встановлене в зоні переїзду, діаграма спрямованості радіопроменів зорієнтована з урахуванням захоплення проїзної частини дороги по обидві сторони від залізничного переїзду, а приймач радіовипромінювання встановлений в кабіні автотранспортного засобу, при цьому вихід приймача з'єднаний з входами звукового і світлового сигналізаторів через регулятор відстані.
Текст

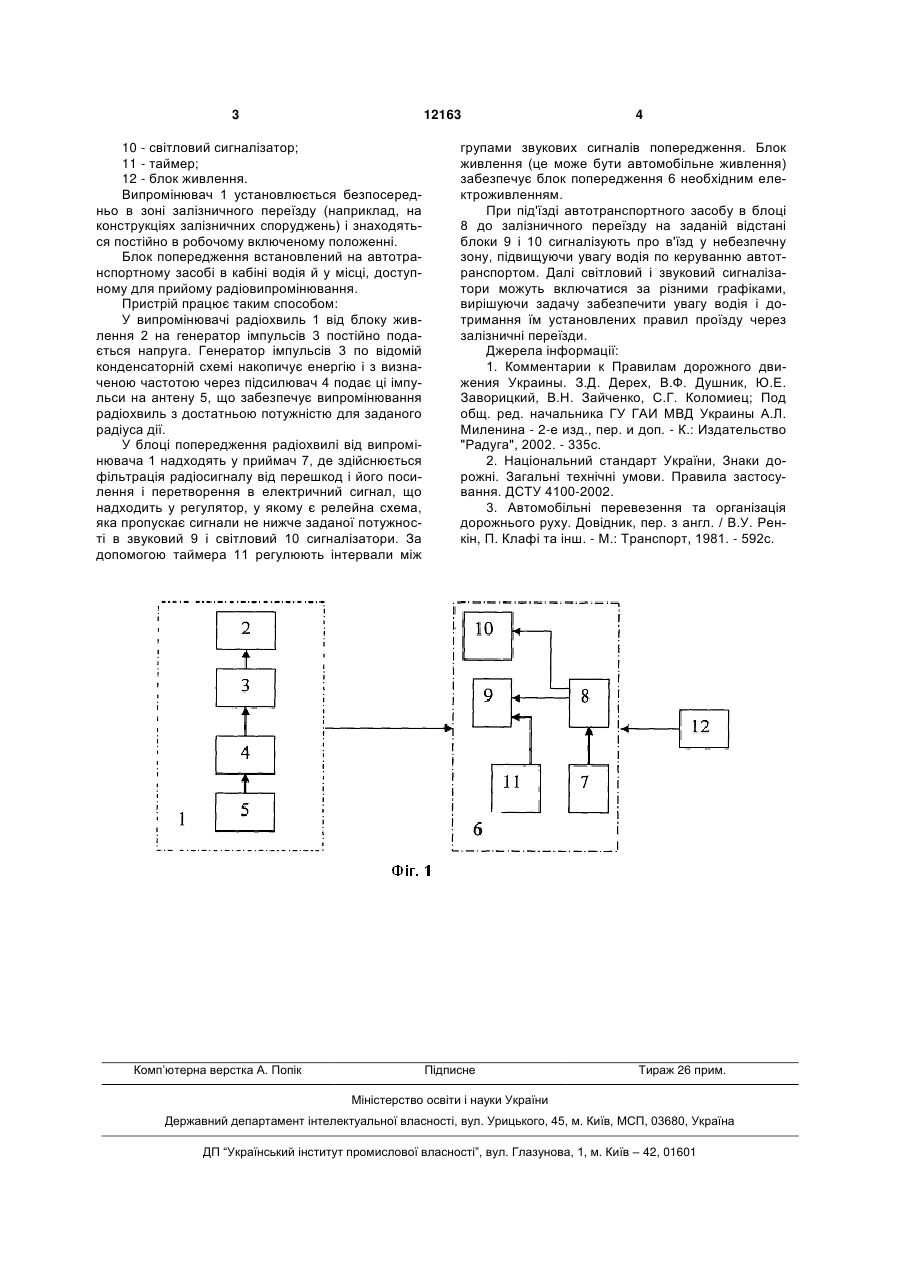

Пристрій для попередження водія автотранспортного засобу про наявність залізничного переї 3 12163 10 - світловий сигналізатор; 11 - таймер; 12 - блок живлення. Випромінювач 1 установлюється безпосередньо в зоні залізничного переїзду (наприклад, на конструкціях залізничних споруджень) і знаходяться постійно в робочому включеному положенні. Блок попередження встановлений на автотранспортному засобі в кабіні водія й у місці, доступному для прийому радіовипромінювання. Пристрій працює таким способом: У випромінювачі радіохвиль 1 від блоку живлення 2 на генератор імпульсів 3 постійно подається напруга. Генератор імпульсів 3 по відомій конденсаторній схемі накопичує енергію і з визначеною частотою через підсилювач 4 подає ці імпульси на антену 5, що забезпечує випромінювання радіохвиль з достатньою потужністю для заданого радіуса дії. У блоці попередження радіохвилі від випромінювача 1 надходять у приймач 7, де здійснюється фільтрація радіосигналу від перешкод і його посилення і перетворення в електричний сигнал, що надходить у регулятор, у якому є релейна схема, яка пропускає сигнали не нижче заданої потужності в звуковий 9 і світловий 10 сигналізатори. За допомогою таймера 11 регулюють інтервали між Комп’ютерна верстка А. Попік 4 групами звукових сигналів попередження. Блок живлення (це може бути автомобільне живлення) забезпечує блок попередження 6 необхідним електроживленням. При під'їзді автотранспортного засобу в блоці 8 до залізничного переїзду на заданій відстані блоки 9 і 10 сигналізують про в'їзд у небезпечну зону, підвищуючи увагу водія по керуванню автотранспортом. Далі світловий і звуковий сигналізатори можуть включатися за різними графіками, вирішуючи задачу забезпечити увагу водія і дотримання їм установлених правил проїзду через залізничні переїзди. Джерела інформації: 1. Комментарии к Правилам дорожного движения Украины. З.Д. Дерех, В.Ф. Душник, Ю.Е. Заворицкий, В.Н. Зайченко, С.Г. Коломиец; Под общ. ред. начальника ГУ ГАИ МВД Украины А.Л. Миленина - 2-е изд., пер. и доп. - К.: Издательство "Радуга", 2002. - 335с. 2. Національний стандарт України, Знаки дорожні. Загальні технічні умови. Правила застосування. ДСТУ 4100-2002. 3. Автомобільні перевезення та організація дорожнього руху. Довідник, пер. з англ. / В.У. Ренкін, П. Клафі та інш. - М.: Транспорт, 1981. - 592с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for warning vehicle drivers about a railway crossing
Автори англійськоюBurachek Vsevolod Hermanovych, Vasyliev Oleksandr Pavlovych
Назва патенту російськоюУстройство для предупреждения водителей автомобильных транспортных средств о железнодорожном переезде
Автори російськоюБурачек Вселовод Германович, Васильев Александр Павлович
МПК / Мітки
МПК: G05D 1/00, G01C 5/00, B60K 28/00
Мітки: пристрій, водія, залізничного, наявність, автотранспорту, переїзду, попередження
