Пристрій, що амортизує

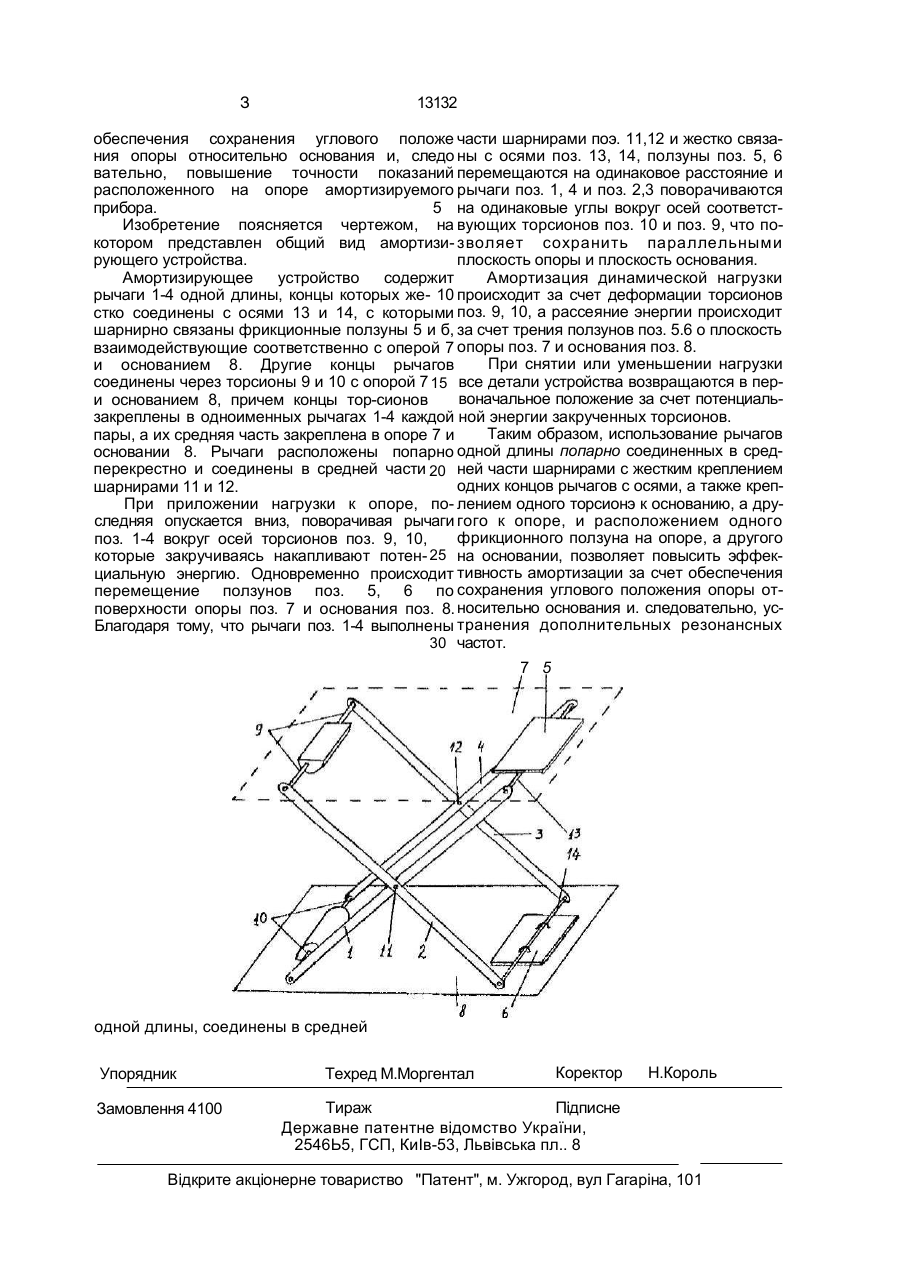

Амортизирующее устройство, содержащее опору, основание и две пары параллельных рычагов, расположенных перекрестно, одни концы рычагов каждой пары связаны с торсионами, а другие их концы связаны через оси шарнирно с фрикционными ползунами, о т л и ч а ю щ е е с я тем, что рычаги выполнены одной длины и каждая пара соединена в средней части шарнирами, концы рычагов жестко связаны с осями, один торсион прикреплен к основанию, а другой - к опоре, один фрикционный ползун, расположен на опоре, а друюй - на основании. с > Изобретение относится к приборо- и машиностроению и предназначено для амортизации объектов, например, прецизионных навигационных приборов. Известно устройство [1], содержащее опору, основание и две пары параллельных рычагов, расположенных перекрестно в параллельных плоскостях и соединенных в средней части шарнирами, и упругий элемент, расположенный между опорой и основанием. Концы одной пары одноименных рычагов жестко соединены осями, которые в свою очередь шарнирно соединены с основанием и опорой. Концы другой пары рычагов располагаются в серьгах установленных на основании и на опоре. Рабочее направление устройства вертикальное. Недостатком указанного устройства является возникновение взаимосвязанных горизонтальных колебаний опоры относительно основания, а также невысокая демпфирующая способность. За прототип принята конструкция амортизирующего устройства, содержащая опору, основание и рычаги, одни концы которых шарнирно связаны с фрикционными ползунами, взаимодействующими с опорой, а другие соединены с основанием. Рычаги расположены попарно перекрестно в параллельных плоскостях, а устройство снабжено торсионами, одни концы которых закреплены в одноименных рычагах каждой пары, а их средняя часть закреплена в основании [2]. Недостатком известной конструкции является возможность появления вращательных движений опоры относительно основания, что приводит, с одной стороны, к появлению дополнительных резонансных частої и, следовательно, снижению эффективности амортизации, а с другой, к появлению погрешностей в показаниях амортизируемого прибора. Целью изобретения является повышение эффективности виброизоляции за счет со со N3 о З 13132 обеспечения сохранения углового положе части шарнирами поэ. 11,12 и жестко связания опоры относительно основания и, следо ны с осями поз. 13, 14, ползуны поз. 5, 6 вательно, повышение точности показаний перемещаются на одинаковое расстояние и расположенного на опоре амортизируемого рычаги поз. 1, 4 и поз. 2,3 поворачиваются прибора. 5 на одинаковые углы вокруг осей соответстИзобретение поясняется чертежом, на вующих торсионов поз. 10 и поз. 9, что покотором представлен общий вид амортизи- зволяет сохранить параллельными рующего устройства. плоскость опоры и плоскость основания. Амортизация динамической нагрузки Амортизирующее устройство содержит рычаги 1-4 одной длины, концы которых же- 10 происходит за счет деформации торсионов стко соединены с осями 13 и 14, с которыми поз. 9, 10, а рассеяние энергии происходит шарнирно связаны фрикционные ползуны 5 и б, за счет трения ползунов поз. 5.6 о плоскость взаимодействующие соответственно с оперой 7 опоры поз. 7 и основания поз. 8. При снятии или уменьшении нагрузки и основанием 8. Другие концы рычагов соединены через торсионы 9 и 10 с опорой 7 15 все детали устройства возвращаются в первоначальное положение за счет потенциальи основанием 8, причем концы тор-сионов закреплены в одноименных рычагах 1-4 каждой ной энергии закрученных торсионов. Таким образом, использование рычагов пары, а их средняя часть закреплена в опоре 7 и основании 8. Рычаги расположены попарно одной длины попарно соединенных в средперекрестно и соединены в средней части 20 ней части шарнирами с жестким креплением одних концов рычагов с осями, а также крепшарнирами 11 и 12. При приложении нагрузки к опоре, по- лением одного торсионэ к основанию, а друследняя опускается вниз, поворачивая рычаги гого к опоре, и расположением одного фрикционного ползуна на опоре, а другого поз. 1-4 вокруг осей торсионов поз. 9, 10, которые закручиваясь накапливают потен- 25 на основании, позволяет повысить эффекциальную энергию. Одновременно происходит тивность амортизации за счет обеспечения перемещение ползунов поз. 5, 6 по сохранения углового положения опоры отповерхности опоры поз. 7 и основания поз. 8. носительно основания и. следовательно, усБлагодаря тому, что рычаги поз. 1-4 выполнены транения дополнительных резонансных 30 частот. 7 5 одной длины, соединены в средней Упорядник Замовлення 4100 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 2546Ь5, ГСП, КиІв-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
