Датчик температури
Номер патенту: 13637
Опубліковано: 17.04.2006
Автори: Черкаський Григорій Миколайович, Горбатюк Еремій Олександрович
Формула / Реферат
Пристрій для контролю температури буксового вузла пасажирських вагонів, який має корпус, електроди, сигналізуючий елемент, який відрізняється тим, що датчик складається з корпуса з глухим отвором та вузла кабелю, на якому наплавлена чи з натягом натягнута втулка з термостійкого гнучкого матеріалу, на кінці якої, у місці з'єднання з корпусом, виконані буртики (гофри), що забезпечують герметичне з'єднання з отвором корпуса, та виконаний захисний козирок від прямого попадання струменів дощової води на місце з'єднання вузла кабелю з корпусом.
Текст

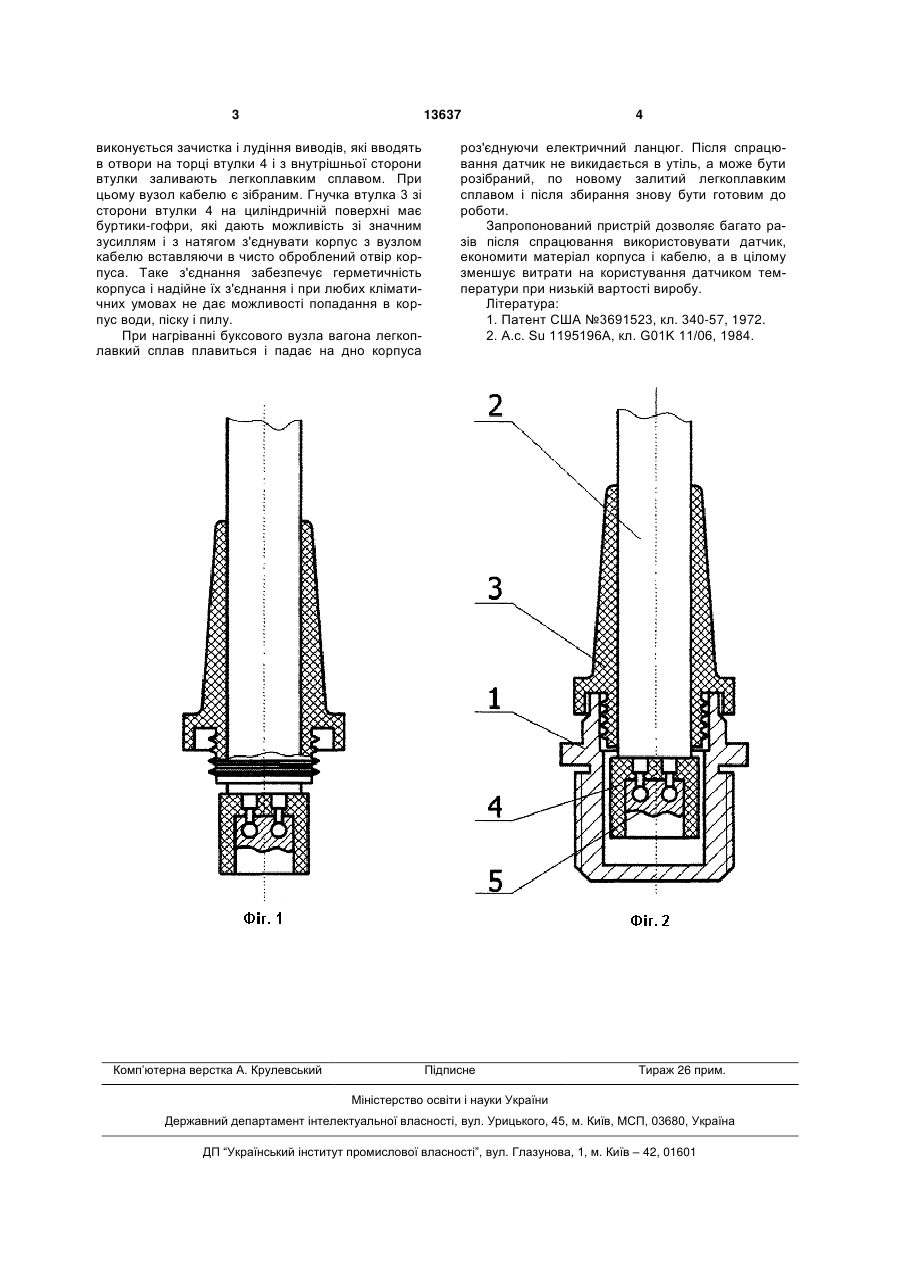

Пристрій для контролю температури буксового вузла пасажирських вагонів, який має корпус, 3 13637 виконується зачистка і лудіння виводів, які вводять в отвори на торці втулки 4 і з внутрішньої сторони втулки заливають легкоплавким сплавом. При цьому вузол кабелю є зібраним. Гнучка втулка 3 зі сторони втулки 4 на циліндричній поверхні має буртики-гофри, які дають можливість зі значним зусиллям і з натягом з'єднувати корпус з вузлом кабелю вставляючи в чисто оброблений отвір корпуса. Таке з'єднання забезпечує герметичність корпуса і надійне їх з'єднання і при любих кліматичних умовах не дає можливості попадання в корпус води, піску і пилу. При нагріванні буксового вузла вагона легкоплавкий сплав плавиться і падає на дно корпуса Комп’ютерна верстка А. Крулевський 4 роз'єднуючи електричний ланцюг. Після спрацювання датчик не викидається в утіль, а може бути розібраний, по новому залитий легкоплавким сплавом і після збирання знову бути готовим до роботи. Запропонований пристрій дозволяє багато разів після спрацювання використовувати датчик, економити матеріал корпуса і кабелю, а в цілому зменшує витрати на користування датчиком температури при низькій вартості виробу. Література: 1. Патент США №3691523, кл. 340-57, 1972. 2. А.с. Su 1195196А, кл. G01K 11/06, 1984. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTemperature transducer
Назва патенту російськоюДатчик температуры
МПК / Мітки
МПК: H01H 37/00, G01K 11/00
Мітки: датчик, температури
