Пристрій до насосної установки для створення захисного екрана від теплового випромінювання
Номер патенту: 15270
Опубліковано: 15.06.2006
Автори: Бондарев Віктор Артемович, Добровольський Ігор Володимирович, Римчук Данило Васильович, Ленкевич Юрій Євгенович, Вайсберг Григорій Львович
Формула / Реферат
Пристрій до насосної установки для створення захисного екрана від теплового випромінювання, що містить вузол приєднання до рукава насосної установки і вузол розпилення, який відрізняється тим, що вузол приєднання до рукава насосної установки виконаний у вигляді різьбового ніпеля, вузол розпилення виконаний у вигляді ствола, який оснащений твердосплавною коноїдальною насадкою, пристрій оснащений вузлами горизонтального і вертикального переміщення ствола, вузол горизонтального переміщення ствола виконаний у вигляді редуктора, який оснащений карданом і керуючим штурвалом, вузол вертикального переміщення ствола виконаний у вигляді редуктора, який оснащений карданом і керуючим штурвалом, пристрій оснащений рамою, на якій розміщені вузли горизонтального і вертикального переміщення ствола і вузол приєднування до рукава насосної установки.
Текст

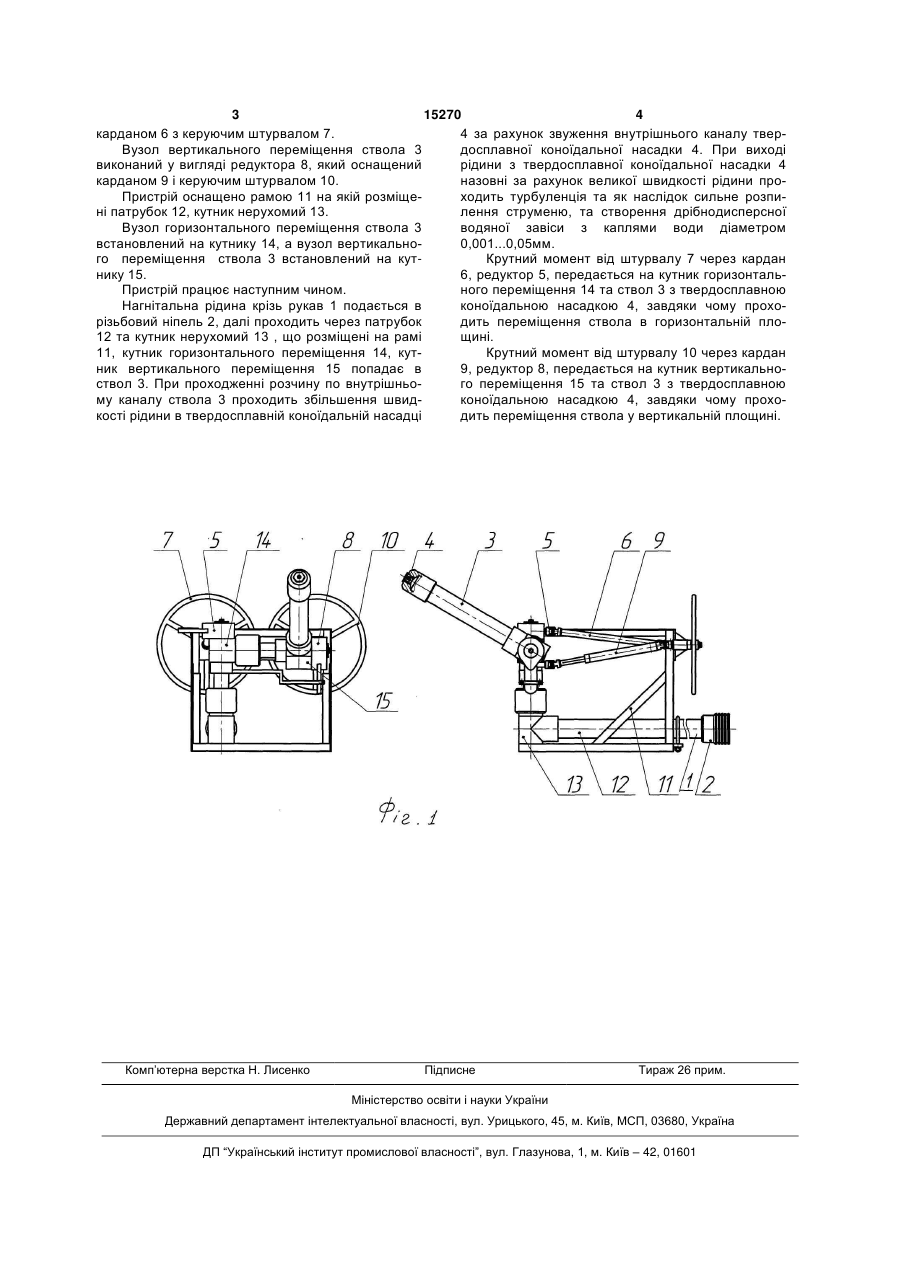

Пристрій до насосної установки для створення захисного екрана від теплового випромінювання, що містить вузол приєднання до рукава насосної установки і вузол розпилення, який відрізняється 3 15270 4 карданом 6 з керуючим штурвалом 7. 4 за рахунок звуження внутрішнього каналу тверВузол вертикального переміщення ствола 3 досплавної коноїдальної насадки 4. При виході виконаний у вигляді редуктора 8, який оснащений рідини з твердосплавної коноїдальної насадки 4 карданом 9 і керуючим штурвалом 10. назовні за рахунок великої швидкості рідини проПристрій оснащено рамою 11 на якій розміщеходить турбуленція та як наслідок сильне розпині патрубок 12, кутник нерухомий 13. лення струменю, та створення дрібнодисперсної Вузол горизонтального переміщення ствола 3 водяної завіси з каплями води діаметром встановлений на кутнику 14, а вузол вертикально0,001...0,05мм. го переміщення ствола 3 встановлений на кутКрутний момент від штурвалу 7 через кардан нику 15. 6, редуктор 5, передається на кутник горизонтальПристрій працює наступним чином. ного переміщення 14 та ствол 3 з твердосплавною Нагнітальна рідина крізь рукав 1 подається в коноїдальною насадкою 4, завдяки чому прохорізьбовий ніпель 2, далі проходить через патрубок дить переміщення ствола в горизонтальній пло12 та кутник нерухомий 13 , що розміщені на рамі щині. 11, кутник горизонтального переміщення 14, кутКрутний момент від штурвалу 10 через кардан ник вертикального переміщення 15 попадає в 9, редуктор 8, передається на кутник вертикальноствол 3. При проходженні розчину по внутрішнього переміщення 15 та ствол 3 з твердосплавною му каналу ствола 3 проходить збільшення швидконоїдальною насадкою 4, завдяки чому прохокості рідини в твердосплавній коноїдальній насадці дить переміщення ствола у вертикальній площині. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for pump installation providing for screen protecting from heat emission
Автори англійськоюVaisberg Grygorii Lvovych, Bondariev Viktor Artemovych, Dobrovolskyi Ihor Volodymyrovych, Lenkevych Yurii Yevhenovych, Rymchuk Danylo Vasyliovych
Назва патенту російськоюПриспособление к насосной установке для создания защитного экрана от теплового излучения
Автори російськоюВайсберг Григорий Львович, Бондарев Виктор Артемович, Добровольский Игорь Владимирович, Ленкевич Юрий Евгеньевич, Рымчук Данила Васильевич
МПК / Мітки
МПК: A62C 2/00
Мітки: насосної, захисного, випромінювання, пристрій, установки, створення, теплового, екрана
