Супермаховик

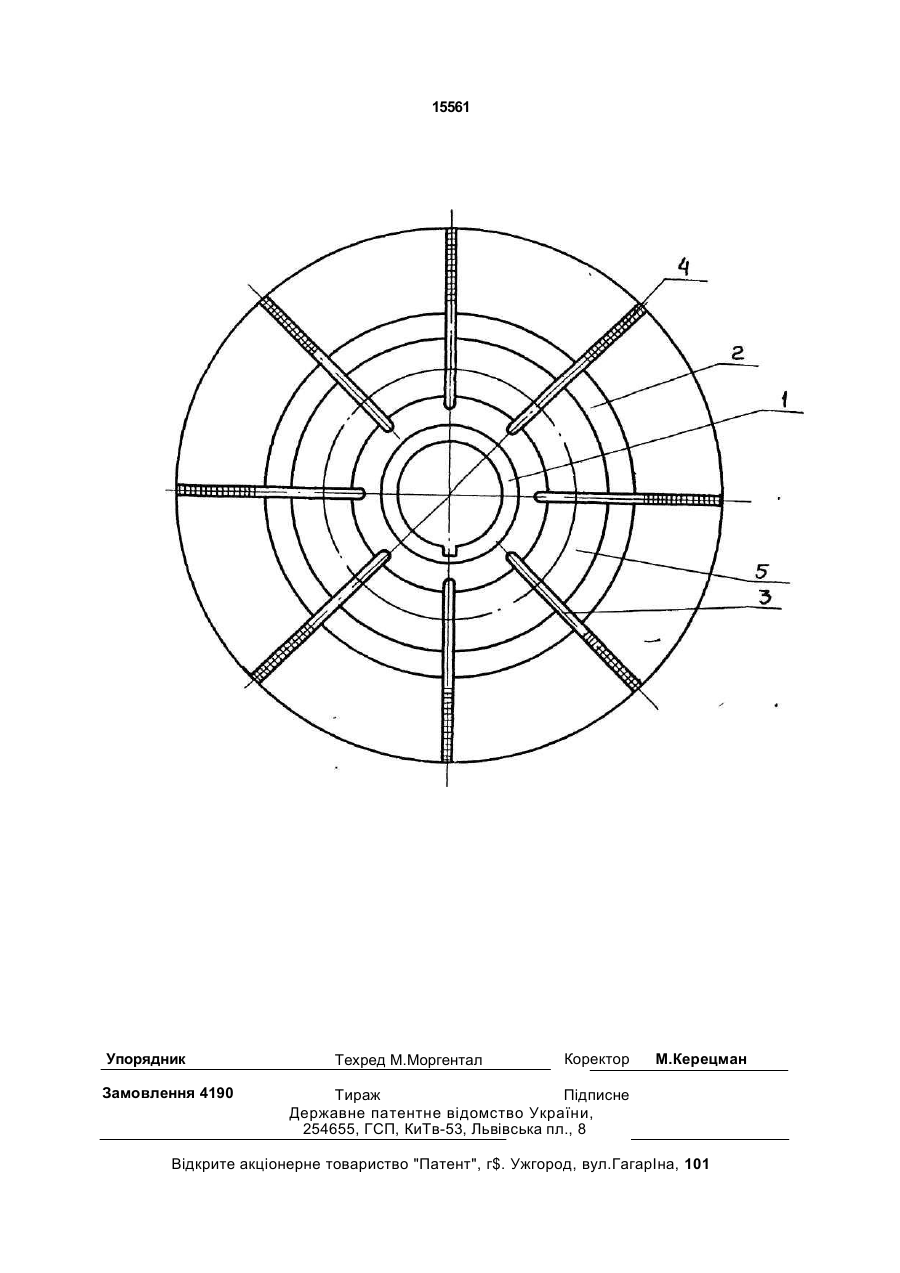

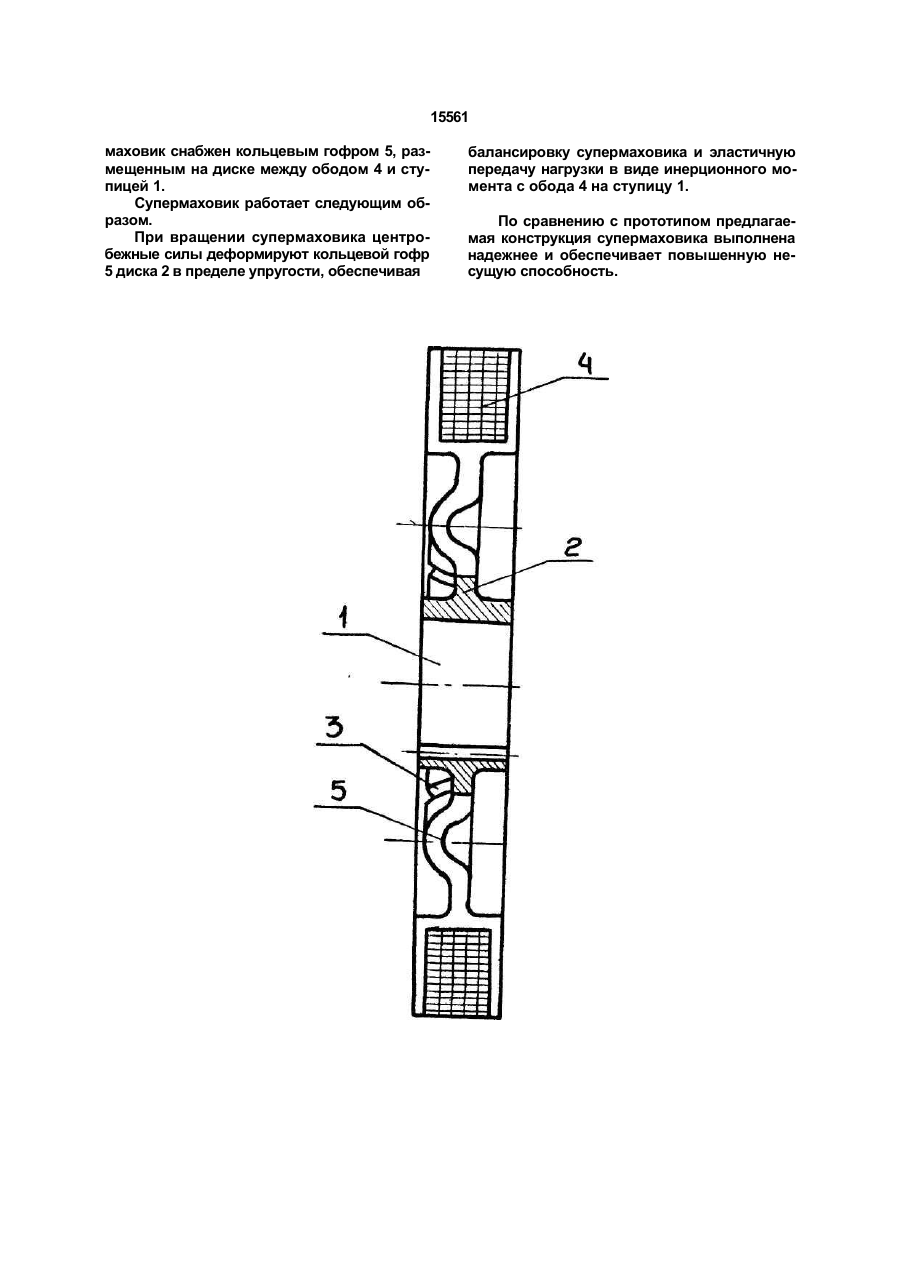

Супермаховик, содержащий ступицу с диском, имеющим радиальные вырезы и обод, выполненный в виде намотки из высокопрочной ленты, о т л и ч а ю щ и й с я тем, что он снабжен кольцевым гофром, размещенным на диске между ободом и ступицей. Изобретение относится к машиностроению, а именно к конструкции супермаховиков, используемых в инерционных приводах машин и механизмов. Известен супермаховик, содержащий обод, выполненный в виде намотки из высокопрочной ленты, ступицу и диск, имеющий в диаметральном сечении по одну сторону от оси L-образную форму и выполненный с радиальными вырезами, образующими лепестки, свободные концы которых прикреплены к ободу, а диск противоположным неразрезным краем соединен со ступицей (а.с. № 846889, кл.5 F 16 F 15/30, 1979 г.). Такая конструкция супермаховика является многоэлементной и сложной в сборке и изготовлении. Прототипом изобретения является супермаховик, содержащий ступицу с диском, имеющим радиальные вырезы и обод, выполненный в виде намотки из высокопрочной ленты (а.с. СССР № 973970, кл.5 F 16 F 15/30,1981 г.). Недостаток известной конструкции состоит в том, что диск выполнен в виде двух тарелок, образующих со ступицей полость, в которой расположена обмотка. Такое выполнение диска снижает несущую способность и надежность конструкции супермаховика. В основу изобретения поставлена задача усовершенствования супермаховика, путем выполнения конструкции в виде цельной детали, снабженной кольцевым гофром. Технический результат при осуществлении изобретения заключается в повышении несущей способности супермаховика. Поставленная задача решается тем, что в супермаховике, содержащим ступицу с диском, имеющим радиальные вырезы и обод, выполненный в виде намотки из высокопрочной ленты, согласно изобретению супермаховик снабжен кольцевым гофром, размещенным на диске между ободом и ступицей. Выполнение ступицы с диском в виде цельной детали с кольцевым гофром, размещенным на диске между ободом и ступицей, повышает несущую способность и надежность супермаховика и обеспечивает достижение технического результата. На фиг.1 изображен супермахови*, общий вид, разрез: на фиг.2 - то же, вид спереди. Супермаховик содержит ступицу 1 с диском 2, имеющим радиальные прорези 3 и ободом 4 в виде намотки из высокопрочной ленты или волочильной проволоки. Супер (21) 4948158/SU (22)24.06.91 (24) 30.06.97 (46) 30.06.97. Бюл. Nfc З (56) Авторское свидетельство СССР Ns 973970, кл. F 16 F 15/30. 1981. (72) Рахманов Микола Миколайович с > ел ел ON о 15561 маховик снабжен кольцевым гофром 5, размещенным на диске между ободом 4 и ступицей 1. Супермаховик работает следующим образом. При вращении супермаховика центробежные силы деформируют кольцевой гофр 5 диска 2 в пределе упругости, обеспечивая балансировку супермаховика и эластичную передачу нагрузки в виде инерционного момента с обода 4 на ступицу 1. По сравнению с прототипом предлагаемая конструкция супермаховика выполнена надежнее и обеспечивает повышенную несущую способность. 15561 Упорядник Замовлення 4190 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", г$. Ужгород, вул.ГагарІна, 101
