Hапрямhий підшипhик з водяhим мастилом вертикальhої гідромашиhи

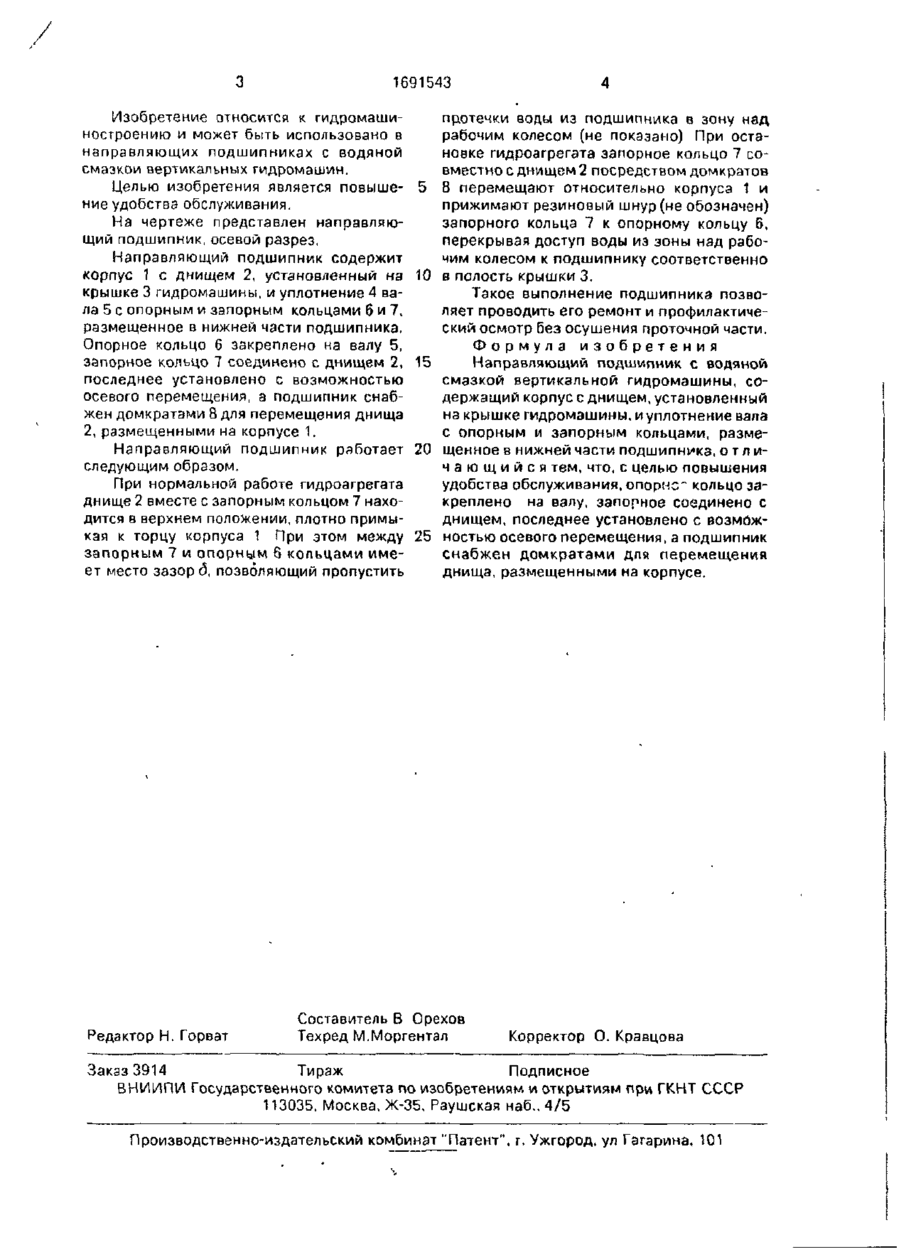

Изобретение относится к гидромашиностроению Корпус 4 с днищем 5 установлен на крышке 2 гидромашины. Уплотнение вала расположено в нижней части подшипниха 3. Опорное кольцо 6 размещено на валу 1 Запорное кольцо 7 соединено с днищем 5 Днище 5 установлено с возможностью осевого перемещения. Подшипник 3 снабжен домкратами 9 для перемещения днища 5, размещенными на корпусе 4. Такое выполнение подшипника позволяет повысить удобство его обслуживания 1 ил. 10 с ел 1691543 Изобретение относится к гидромашиностроению и может быть использовано в направляющих подшипниках с водяной смазкой вертикальных гидромэшмн. Целью изобретения является повышение удобства обслуживания. На чертеже представлен направляющий подшипник, осевой разрез. Направляющий подшипник содержит корпус 1 с днищем 2, установленный на крышке 3 гидромашины, и уплотнение 4 вала 5 с опорным и запорным кольцами б и 7, размещенное в нижней части подшипника. Опорное кольцо 6 закреплено на валу 5, запорное кольцо 7 соединено с днищем 2, последнее установлено с возможностью осевого перемещения, а подшипник снабжен домкратами 8 для перемещения днища 2, размещенными на корпусе 1. Направляющий подшипник работает следующим образом. При нормальной работе гидроагрегата днище 2 вместе с запорным кольцом 7 находится в верхнем положении, плотно примыкая к торцу корпуса 1 При этом между запорным 7 и опорным б кольцами имеет место зазор (5, позволяющий пропустить Редактор Н. Горват 5 10 15 20 25 протечки воды из подшипника в зону над рабочим колесом (не показано) При остановке гидроагрегата запорное кольцо 7 совместно с днищем 2 посредством домкратов 8 перемещают относительно корпуса 1 и прижимают резиновый шнур (не обозначен) запорного кольца 7 к опорному кольцу б, перекрывая доступ воды из зоны над рабочим колесом к подшипнику соответственно в полость крышки 3. Такое выполнение подшипника позволяет проводить его ремонт и профилактический осмотр без осушения проточной части. Формула изобретения Направляющий подшипник с водяной смазкой вертикальной гидромашины, содержащий корпус с днищем, установленный на крышке гидромашины, иуплотнение вала с опорным и запорным кольцами, размещенное в нижней части подшипника, отлич а ю щ и й с я тем, что, с целью повышения удобства обслуживания, опорне кольцо закреплено на валу, запорное соединено с днищем, последнее установлено с возможностью осевого перемещения, а подшипник снабжен домкратами для перемещения днища, размещенными на корпусе. Составитель В Орехов Техред М.Моргентал Корректор О. Кравцова Заказ 3914 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
