Крышка вертикальной поворотно-лопастной гидротурбины, содержащая верхний пояс, соеди­ненный с ним нижний конус и направляющие вкладыши, установленные с зазором относительно вала гидротурбины, отличающаяся тем, что, с целью упрощения конструкции и сокращения вре­мени монтажа, конус снабжен с внешней стороны фланцем, опирающимся на верхний пояс, а с внут­ренней - кольцевой расточкой, вкладыши установ­лены в последней.

Текст

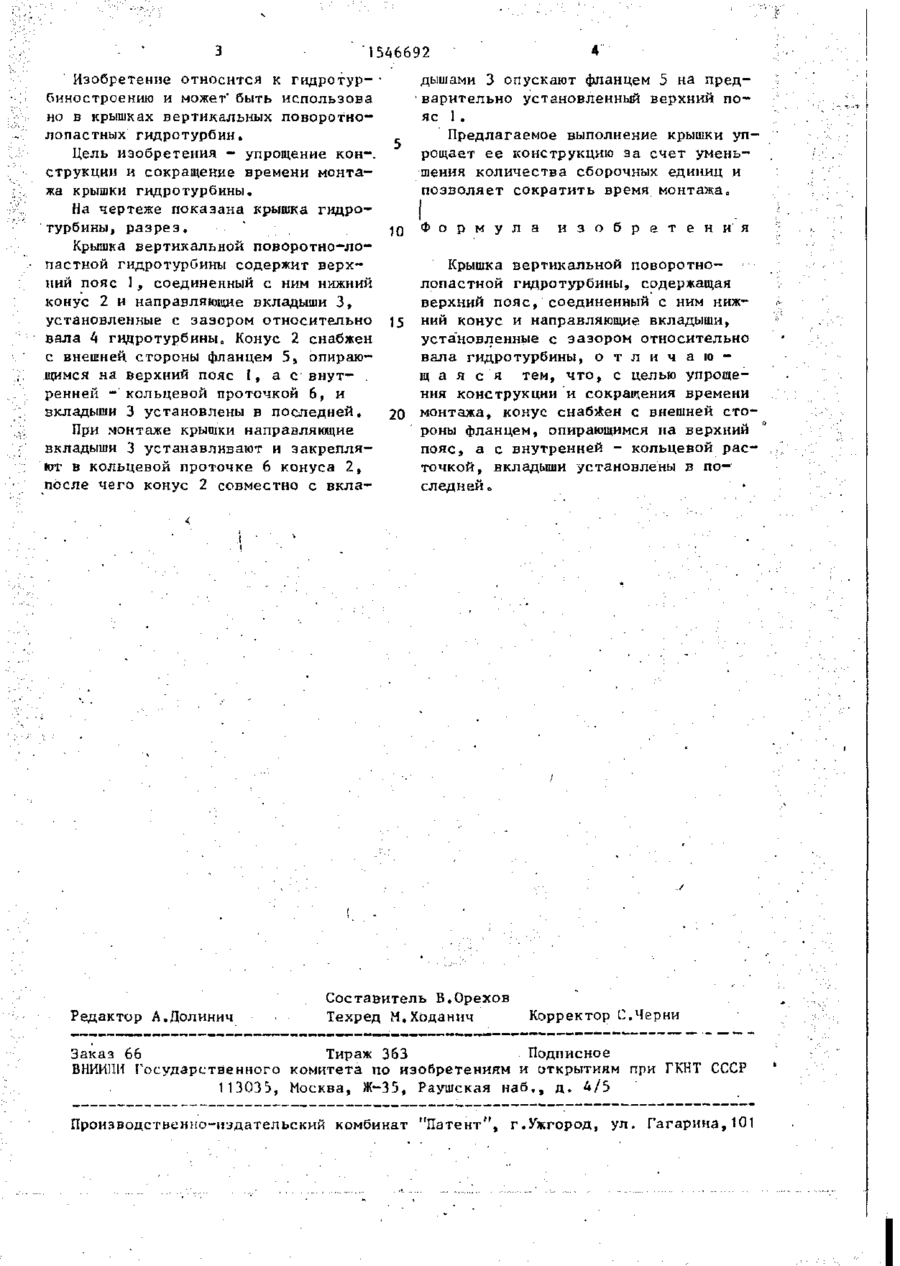

Изобретение относится к гидро турбиностроению и позволяет упростить конструкцию и сократить время монтажа крышки гидротурбины. Крышка содержит верхний пояс I, соединенный с ним нижний конус (К) 2 и направляющие вкладыши (В) 3, установленные с зазором относительно вала 4 гидротурбины. При монтаже крышки В 3 устанавливают и закрепляют в кольцевой проточке 6. К 2 совместно с В 3 опускают фланцем 5 на предварительно установленный верхний пояс 1» что позволяет сократить время монтажа„ Размещение В 3 непосредственно в К 2 позволяет упростить конструкцию. I ил. . 1546692 Изобретение относится к гидротур- • Гшностроению и может' быть использова но в крышках вертикальных поворотнолопастных гидротурбин. Цель изобретения - упрощение кон-, струкции и сокращение времени монтажа крышки гидротурбины. На чертеже показана крышка гидротурбины, разрез. Крышка вертикальной поворотно-лопастной гидротурбины содержит верхний пояс 1, соединенный с ним нижний конус 2 и направляющие вкладыши 3, установленные с зазором относительно )5 вала 4 гидротурбины,, Конус 2 снабжен с внешней стороны фланцем 5, опирающимся на верхний пояс 1, а с внут- . ренней - кольцевой проточкой 6, и вкладыши 3 установлены в последней. 20 При монтаже крышки направляющие вкладыши 3 устанавливают и закрепляют в кольцевой проточке 6 конуса 2, после чего конус 2 совместно с вкла Редактор А.Долинич дышами 3 опускают фланцем 5 на предварительно установленный верхний пояс 1 . Предлагаемое выполнение крышки упрощает ее конструкцию за счет уменьшения количества сборочных единиц и позволяет сократить время монтажа„ I Ф о р м у л а и з о б р е т е н и я Крышка вертикальной поворотнолопастной гидротурбины, содержащая верхний п о я с , соединенный с ним нижний конус и направляющие вкладыши, установленные с зазором относительно вала гидротурбины, о т л и ч а ю щ а я с я тем, ч т о , с целью упрощения конструкции и сокращения времени монтажа, конус снабжен с внешней стороны фланцем, опирающимся на верхний пояс, а с внутренней - кольцевой расточкой, вкладыши установлены в п о следней о Составитель В.Орехов Техред М.Ходанич Корректор С.Черни Заказ 66 Тираж 363 Подписное ВНИИГШ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Дивитися

Додаткова інформація

Назва патенту англійською

Cover of vertical adjustable-blade turbine

Автори англійською

Kolhanenko Viacheslav Ivanovych, Shpyliov Ihor Mykhailovych, Kyrychenko Leonid Antonovych, Shylov Valerii Pavlovych

Назва патенту російською

Крышка вертикальной поворотнолопастной гидротурбины

Автори російською

Колганенко Вячеслав Иванович, Шпилев Игорь Михайлович, Кириченко Леонид Антонович, Шилов Валерий Павлович

МПК / Мітки

МПК: F03B 11/00, F03B 3/06

Мітки: кришка, вертикальної, поворотнолопатевої, гідротурбіни
