Абразивно-доводочна паста

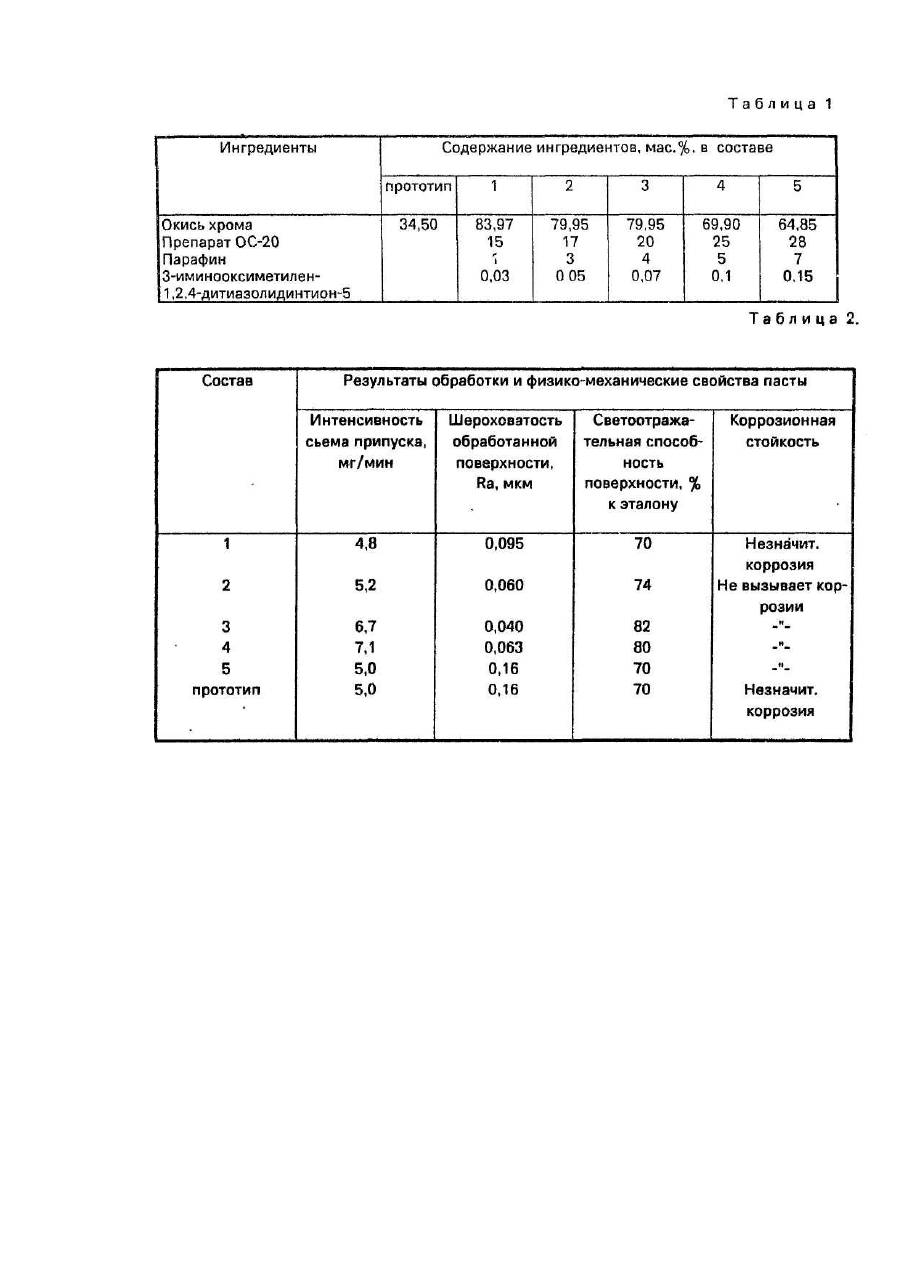

Изобретение относится к области обработки металлов с помощью абразивных паст и может быть использовано в машино- и приборостроении. Известен притирочный состав, содержащий окись хрома, силикагель, олеиновую кислоту, двууглекислую соду, стеарин, расщепленный жир, Для ведения притирочно-доводочных работ пасту указанного состава разводят предварительно нагретым до 40-50°С керосином и олеиновой кислотой. Указанная паста характеризуется недостаточным съемом металла, включает пожароопасную операцию приготовления [1]. Наиболее близкой к изобретению по технологической сущности и достигаемому эффекту является абразивно-доводочная паста, содержащая окись хрома и парафин [2]. Однако, известная паста пожароопасна, не обеспечивает водосмываемости остатков пасты с обработанных поверхностей, обладает низкой интенсивностью съема припуска, токсична. Задачей изобретения является повышение интенсивности съема припуска, снижения пожароопаєности при применении, улучшение санитарно-гигиенических условий труда рабочих, обеспечение водосмываемости остатков пасты с обработанной поверхности. Технический результат достигается тем, что абразивно-доводочная паста, содержащая окись хрома, парафин, дополнительно содержит препарат ОС-20 и 3-иминооксиме-тилен 1,2,4-дитиазолидинтион-5 в соотношении, мас.%: Препарат ОС-20 17-25 Парафин 3-5 3-иминооксиметилен 1,2,4-дитиазолидинтион-5 0,05-0,1 Окись хрома Остальное Препарат ОС-20 ТУ 10-730-82 представляет собой твердую воскообразную смесь полиэтиленгликолевых жиров высших жирных спиртов. Хорошо плавится, не токсичен, без запаха. Применяется как эмульгатор при изготовлении замасливателей и в качестве антистатического средства. В данной пасте препарат ОС-20 в сочетании с расплавом парафина образует адсорбционные смазочные пленки, способствующие разделению трущи хся поверхностей. При этом наблюдается эффект синергизма и смазочного стабилизирующего действия этих компонентов, что обеспечивает равномерность распределения абразивных, частичек в зоне обработки и одновременно предотвращает от коррозии обработанные детали. Однако данные адсорбционные пленки не могут противостоять действию высоких нагрузок и температуры. В эти х условиях более эффективных хомосорбционные пленки, которые в процессе разрушения непрерывно возобновляются в результате химического взаимодействия с металлом. С целью создания хомосорбционной пленки в состав пасты ввели 3-иминноокси-метилен-1,2,4дитиазолидитион~5 (ТУ 14—6— 140-77), порошок желтого цвета, формулы Известен как ингибитор кислотной коррозии. Под действием щелочной среды, создаваемой препаратом ОС-20, 3-иминооксиметилен-1,2,4-дитиазолидитинтион-5 претерпевает превращение с перегруппировкой гетероцикла и превращается в димер, сшитый по боковому атому. Данное соединение способно образовывать на поверхности металла мономолекулярный защитный слой с большим количеством серы, который обладает противозадирными и противоизносными свойствами. Одновременно вышеуказанный димер в щелочной среде проявляет ингибирующие свойства по отношению к черным металлам (табл.2, обр.5). Введенный в состав пасты препарат ОС-20 обеспечивает водосмываемость притирочной пасты с деталей и улучшает санитарно-гигиенические условия труда. Приготовлено 5 вариантов абразивно-доводочной пасты. В табл.1 представлены составы пасты. В емкость укладывают парафин и препарат ОС-20. Полученную смесь нагревают до полного расплавления ингредиентов. После этого добавляют порошкообразную окись хрома. В охлажденную до 50°С смесь вводят необходимое количество 3-иминооксимети-лен-1,2,4-дитиазолидинтион-5. Все добавления проводят при постоянном перемешивании. Полученную смесь охлаждают. Испытания проводились на стальных деталях. Время обработки 5 минут. Интенсивность съема припуска определяли весовым методом по разности масс деталей до и после обработки. Одновременно определена шероховатость на профилометре. Светоотражательная способность обработанных деталей оценивалась на фотометре. Контролирующее действие определено по ГОСТ 6243-75. Результаты исследования приведены в табл.2. Как видно из таблицы, предлагаемая паста (состав 2,3,4) обеспечивает лучшую чистоту поверхности и блеск, чем известная. Кроме того, детали, обработанные предлагаемой пастой, отмывают от остатков пасты водой, а обработанные известной пастой — органическим бензином растворителем, поскольку во втором случае паста не растворима в воде. Таким образом, полировальная паста в заявляемых пределах компонентов позволяет повысить интенсивность съема припуска, улучшить те хнологические свойства состава.
