Різальний інструмент
Номер патенту: 14365
Опубліковано: 25.04.1997
Автори: Хает Григорій Львович, Гузенко Віталій Семенович, Філіпов Генадій Семенович, Музикант Яків Абрамович, Онішко Олексій Васильович
Формула / Реферат
Режущий инструмент, содержащий державку и режущую пластину с отверстием, закрепленную с помощью качающегося винта при взаимодействии его паза со сферическим элементом, отличающийся тем, что, с целью повышения надежности крепления, паз выполнен под углом 35-45° к оси винта и направлен в противоположную сторону угла подъема резьбового участка винта.
Текст

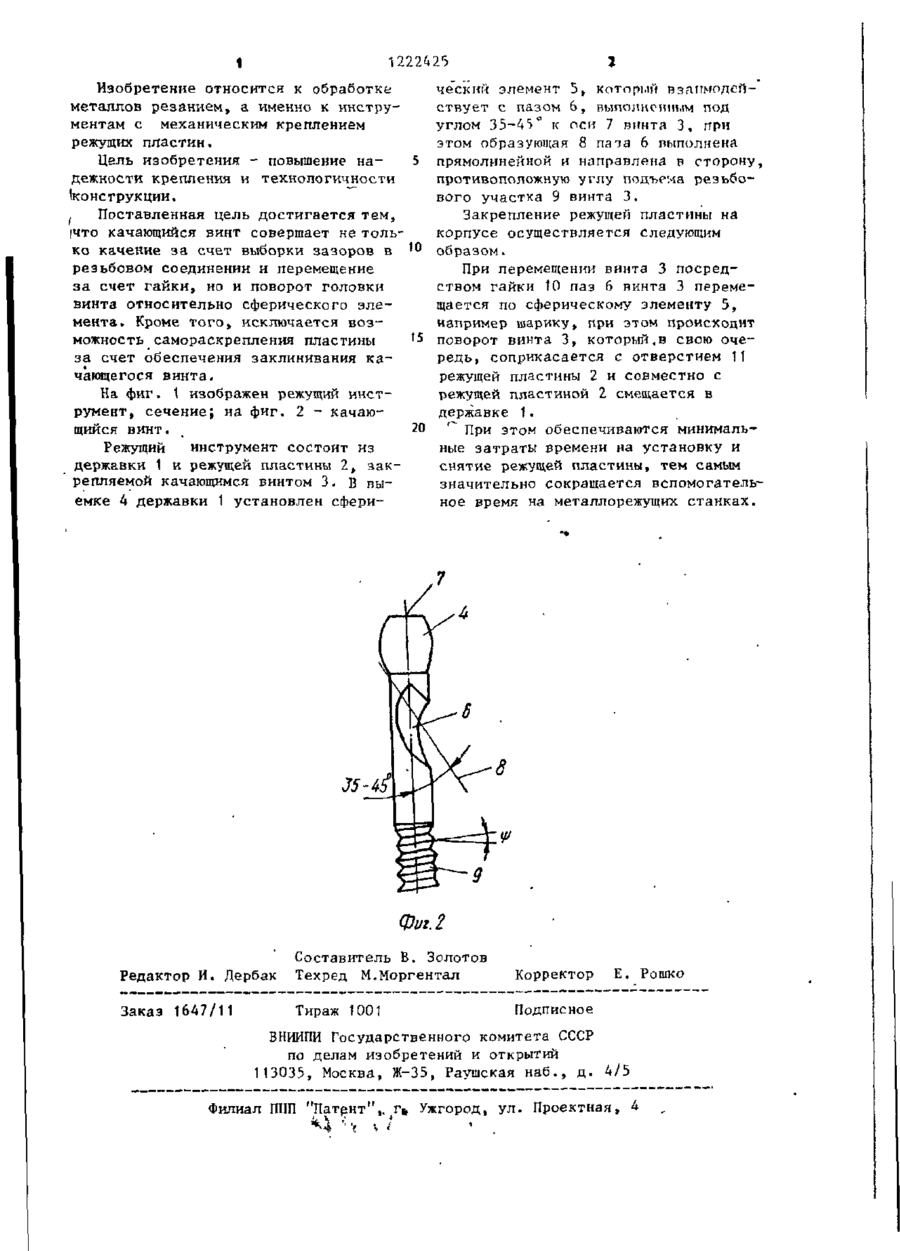

РЕЖУЩИЙ ИНСТРУМЕНТ, содержащий державку и режущую пластину с отверстием, закрепленную с помощью качающегося винта при взаимодействии' его паза со сферическим элементом, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности крепления, паз выполнен под углом 35-45° к оси винта и направлен в противоположную сторону угла подъема резьбового участка винта. 1Q Фи*./ 1 1222423 Изобретение относится к обработке ческий элемент 5, который взаимодейметаллов резанием, а именно к инструствует с пазом 6, выполненным под ментам с механическим креплением углом 35-45° к оси 7 винта 3, при режущих пластин. этом образующая 8 пата 6 пыполнена Цель изобретения - повышение напрямолинейной и направлена в сторону, дежности крепления и технологичности противоположную углу подъема резьбо'конструкции. вого участка 9 винта 3. , Поставленная цель достигается тем, Закрепление режущей пластины на [что качающийся винт совершает не толькорпусе осуществляется следующим ко качение за счет выборки зазоров в 10 образом. резьбовом соединении и перемещение При перемещении винта 3 посредза счет гайки, но и поворот головки ством гайки 10 паз 6 винта 3 перемевинта относительно сферического элещается по сферическому элементу 5, мента» Кроме того, исключается вознапример шарику, при этом происходит можность самораскрепления пластины поворот винта 3, который,в свою очеза счет обеспечения заклинивания каредь, соприкасается с отверстием 11 чающегося винта. режущей пластины 2 и совместно с На фиг, 1 изображен режущий инстрежущей пластиной 2 смещается в румент, сечение; на фиг. 2 - качаюдержавке 1. 20 щийся винт. При этом обеспечиваются минимальРежущий инструмент состоит из ные затраты времени иа установку и державки 1 и режущей пластины 2, закснятие режущей пластины, тем самым репляемой качающимся винтом 3, в пызначительно сокращается вспомогательемке 4 державки 1 установлен сфериное время на металлорежущих станках. J5-45 Фиг. 2 Редактор И. Дербак Составитель В. Золотов Техред М.Моргентал Корректор Заказ 1647/11 Тираж 1001 Подписное Е. Рошко ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ПИП "Патент",, г* Ужгород, ул. Проектная,
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting tool
Автори англійськоюHuzenko Vitalii Semenovych, Khaet Hrihorii Lvovych, Filipov Henadii Semenovych, Muzykant Yakiv Abramovych, Onishko Oleksii Vasyliovych
Назва патенту російськоюРежущий инструмент
Автори російськоюГузенко Виталий Семенович, Хает Григорий Львович, Филиппов Геннадий Семенович, Музыкант Яков Абрамович, Онишко Алексий Васильевич
МПК / Мітки
МПК: B23B 27/16
Мітки: інструмент, різальний
