Кювета шатілова с.і. /к-3/

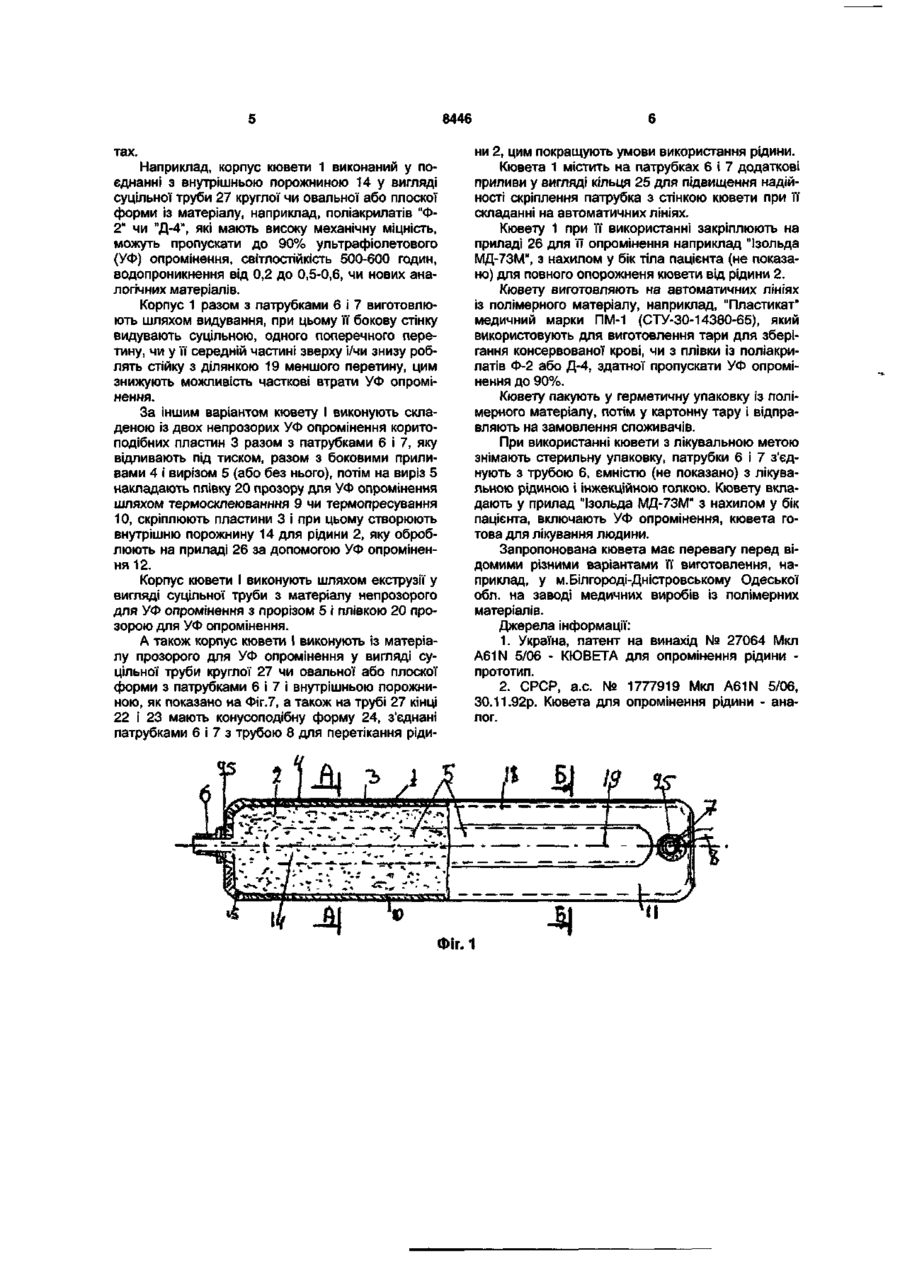

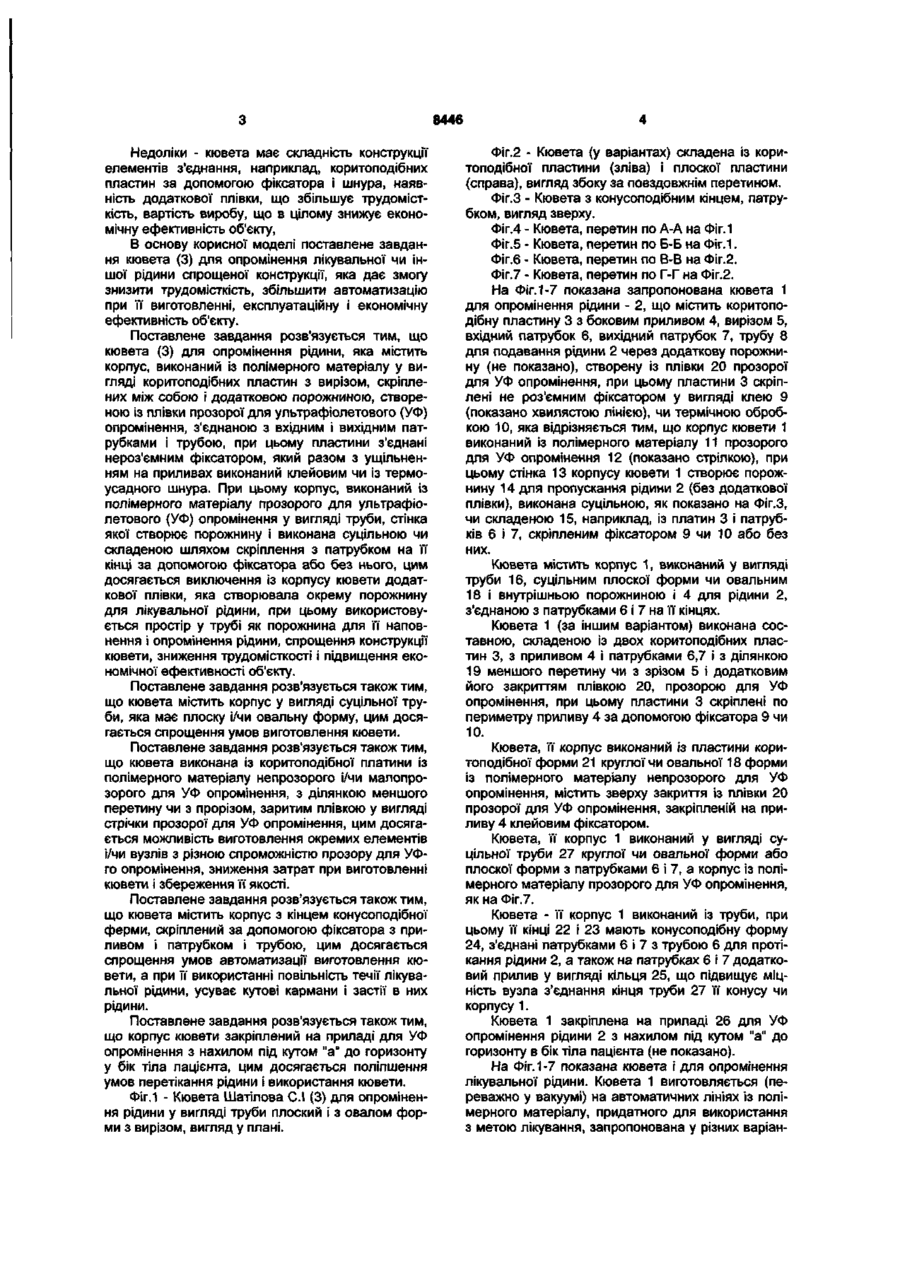

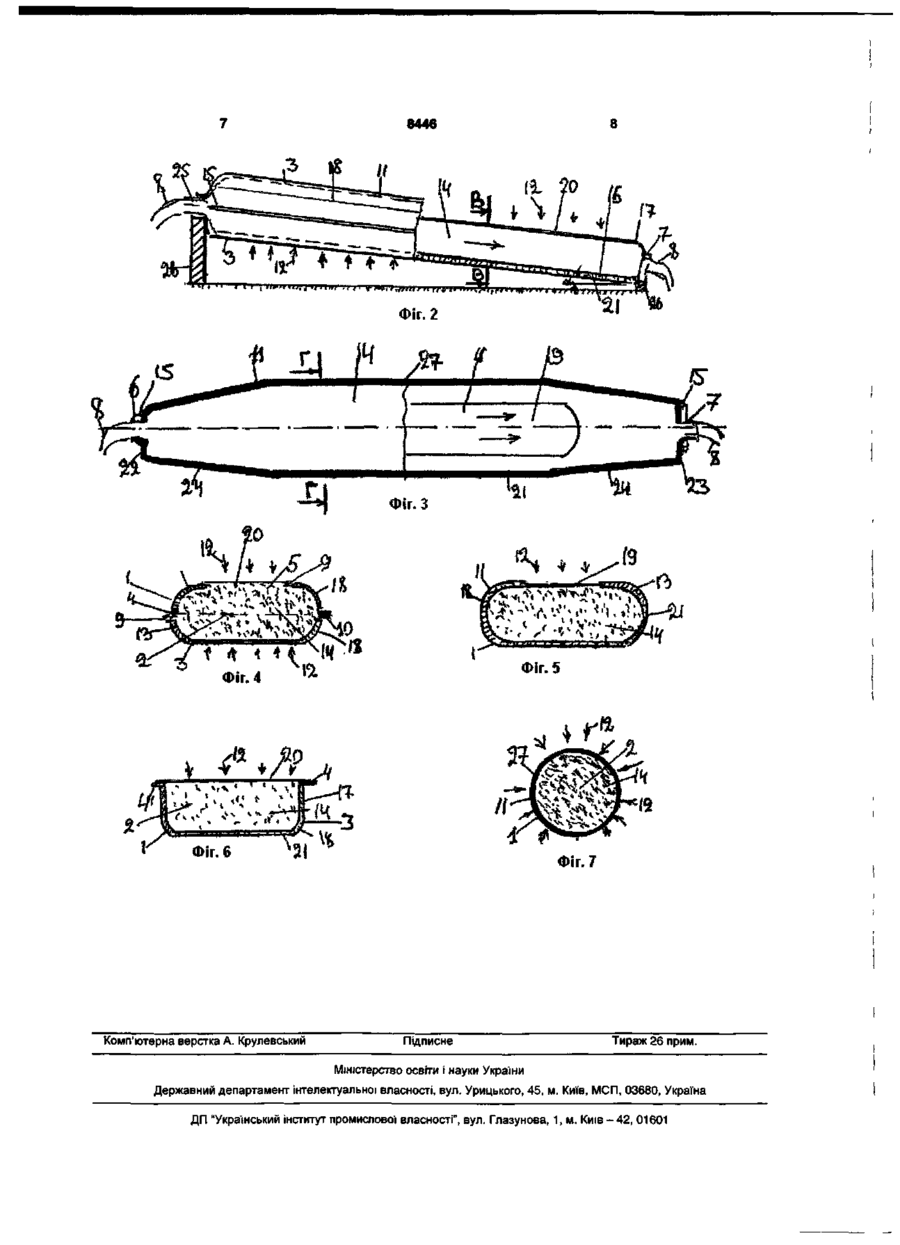

1. Кювета для опромінення рідини, яка містить корпус, виконаний із складених коритоподібних пластин полімерного матеріалу з вирізом, скріплених між собою, і додатковою порожниною, створеною із плівки прозорої для ультрафіолетового опромінення, з'єднаною патрубком з трубою, при цьому пластини разом з ущільненням на припливі скріплені нерознімним фіксатором, виконаним клейовим чи із термоусадкового шнура, яка відрізняється тим, що її корпус виконаний із полімерного матеріалу прозорого для ультрафіолетового опромінення у вигляді труби з порожниною, суцільною чи складеною шляхом скріплення з патрубком на її кінці. 2. Кювета за п. 1, яка відрізняється тим, що її корпус у вигляді труби має плоску і/чи овальну форму. 3. Кювета за пп. 1, 2, яка відрізняється тим, що її корпус виконаний із пластини непрозорого і/чи малопрозорого матеріалу з ділянкою меншого перерізу чи з прорізом, закритим плівкою у вигляді стрічки прозорої для ультрафіолетового опромінення. 4.Кювета за пп. 1-3, яка відрізняється тим, що містить корпус з кінцем конусоподібної форми, з'єднаний з патрубком і трубою. 5. Кювета за пп. 1-4, яка відрізняється тим, що її корпус закріплений на приладі для ультрафіолетового опромінення з нахилом. Корисна модель відноситься до медичного приладу для лікування хворих з інтоксикацією організму. Відомі кювети складні конструктивно, трудомісткі, недостатньо економічні при їх виготовленні. Завдання корисної моделі - кювета спрощеної конструкції, яка може бути виготовлена з меншими затратами праці, часу, матеріалів. 1. Аналог СРСР а.с.№1777919 мкл A6N5/06.30.11.92р. Кювета (1) для опромінення рідини, що містить корпус, створений із двох металевих коритоподібних пластин з вирізом і скріплених фіксатором з ущільненням у вигляді шнура, прокладеного у заглибині, а також додаткову внутрішню порожнину для рідини, створену із плівки прозорої для ультрафіолетового (УФ) опромінення, з'єднану вхідним і вихідним патрубками з трубою для пропускання рідини - лікувального розчину. Перевага - кювету можна піддавати санітарній обробці для багаторазового використання, є внутрішня ізольована порожнина із прозорої плівки для пропускання лікувального розчину і його обробки ультрафіолетовим опроміненням. Недоліки - об'єкт складений із металевих пла стин, скріплених фіксатором у вигляді болта, трудомісткий при складанні, висока собівартість при виготовленні, а додаткова санітарна обробка, тобто стерілізація, ручне укладання плівки не виключає перенесення інфекції. 2. Прототип Україна, патент на винахід № 27064 С1 Мкл. А61 N 5/06 кювета (2) для опромінення рідини, яка містить корпус, виготовлений із полімерного матеріалу у вигляді коритоподібних пластин з вирізом, скріплених між собою і додатковою порожниною, створеною із плівки прозорої для ультрафіолетового опромінення (УФ) і з'єднаною з вхідним і вихідним патрубками з трубою, при цьому пластини з'єднані нероз'ємним фіксатором, який разом з ущільненням на приливах виконаний клейовим чи з термоусадного шнура. Перевага - кювета у порівнянні з відомими об'єктами має спрощену конструкцію корпусу з додатковою внутрішньою порожниною, зниженім трудомісткості і матеріалоємності при її виготовленні, можливість автоматичного виготовлення елементів кювети і їх складання, виключення можливості перенесення інфекції за рахунок одноразового використання, негайна готовність для використання з медичною метою. (D 00 о> 8446 Недоліки - кювета має складність конструкції елементів з'єднання, наприклад, коритоподібних пластин за допомогою фіксатора і шнура, наявність додаткової плівки, що збільшує трудомісткість, вартість виробу, що в цілому знижує економічну ефективність об'єкту, В основу корисної моделі поставлене завдання кювета (3) для опромінення лікувальної чи іншої рідини спрощеної конструкції, яка дає змогу знизити трудомісткість, збільшити автоматизацію при її виготовленні, експлуатаційну і економічну ефективність об'єкту. Поставлене завдання розв'язується тим, що кювета (3) для опромінення рідини, яка містить корпус, виконаний із полімерного матеріалу у вигляді коритоподібних пластин з вирізом, скріплених між собою і додатковою порожниною, створеною із плівки прозорої для ультрафіолетового (УФ) опромінення, з'єднаною з вхідним і вихідним патрубками і трубою, при цьому пластини з'єднані нероз'ємним фіксатором, який разом з ущільненням на приливах виконаний клейовим чи із термоусадного шнура. При цьому корпус, виконаний із полімерного матеріалу прозорого для ультрафіолетового (УФ) опромінення у вигляді труби, стінка якої створює порожнину і виконана суцільною чи складеною шляхом скріплення з патрубком на її кінці за допомогою фіксатора або без нього, цим досягається виключення із корпусу кювети додаткової плівки, яка створювала окрему порожнину для лікувальної рідини, при цьому використовується простір у трубі як порожнина для її наповнення і опромінення рідини, спрощення конструкції кювети, зниження трудомісткості і підвищення економічної ефективності об'єкту. Поставлене завдання розв'язується також тим, що кювета містить корпус у вигляді суцільної труби, яка має плоску і/чи овальну форму, цим досягається спрощення умов виготовлення кювети. Поставлене завдання розв'язується також тим, що кювета виконана із коритоподібної платини із полімерного матеріалу непрозорого і/чи малопрозорого для УФ опромінення, з ділянкою меншого перетину чи з прорізом, заритим плівкою у вигляді стрічки прозорої для УФ опромінення, цим досягається можливість виготовлення окремих елементів і/чи вузлів з різною спроможністю прозору для УФго опромінення, зниження затрат при виготовленні кювети і збереження її якості. Поставлене завдання розв'язується також тим, що кювета містить корпус з кінцем конусоподібної ферми, скріплений за допомогою фіксатора з приливом і патрубком і трубою, цим досягається спрощення умов автоматизації виготовлення кювети, а при її використанні повільність течії лікувальної рідини, усуває кутові кармани і застії в них рідини. Поставлене завдання розв'язується також тим, що корпус кювети закріплений на приладі для УФ опромінення з нахилом під кутом "а" до горизонту у бік тіла пацієнта, цим досягається поліпшення умов перетікання рідини і використання кювети. Фіг.і - Кювета Шатілова С І (3) для опромінення рідини у вигляді труби плоский і з овалом форми з вирізом, вигляд у плані. Фіг.2 - Кювета (у варіантах) складена із коритоподібної пластини (зліва) і плоскої пластини (справа), вигляд збоку за повздовжнім перетином. Фіг.З - Кювета з конусоподібним кінцем, патрубком, вигляд зверху. Фіг.4 - Кювета, перетин по А-А на Фіг.1 Фіг.5 - Кювета, перетин по Б-Б на Фіг.1. Фіг.6 - Кювета, перетин по В-В на Фіг.2. Фіг.7 - Кювета, перетин по Г-Г на Фіг.2. На Фіг. 1-7 показана запропонована кювета 1 для опромінення рідини - 2, що містить коритоподібну пластину 3 з боковим приливом 4, вирізом 5, вхідний патрубок 6, вихідний патрубок 7, трубу 8 для подавання рідини 2 через додаткову порожнину (не показано), створену із плівки 20 прозорої для УФ опромінення, при цьому пластини 3 скріплені не роз'ємним фіксатором у вигляді клею 9 (показано хвилястою лінією), чи термічною обробкою 10, яка відрізняється тим, що корпус кювети 1 виконаний із полімерного матеріалу 11 прозорого для УФ опромінення 12 (показано стрілкою), при цьому стінка 13 корпусу кювети 1 створює порожнину 14 для пропускання рідини 2 (без додаткової плівки), виконана суцільною, як показано на Фіг.З, чи складеною 15, наприклад, із платин 3 і патрубків 6 і 7, скріпленим фіксатором 9 чи 10 або без них. Кювета містить корпус 1, виконаний у вигляді труби 16, суцільним плоскої форми чи овальним 18 і внутрішньою порожниною і 4 для рідини 2, з'єднаною з патрубками 6 і 7 на її кінцях. Кювета 1 (за іншим варіантом) виконана составною, складеною із двох коритоподібних пластин 3, з приливом 4 і патрубками 6,7 і з ділянкою 19 меншого перетину чи з зрізом 5 і додатковим його закриттям плівкою 20, прозорою для УФ опромінення, при цьому пластини 3 скріплені по периметру приливу 4 за допомогою фіксатора 9 чи 10. Кювета, її корпус виконаний із пластини коритоподібної форми 21 круглої чи овальної 18 форми із полімерного матеріалу непрозорого для УФ опромінення, містить зверху закриття із плівки 20 прозорої для УФ опромінення, закріпленій на приливу 4 клейовим фіксатором. Кювета, її корпус 1 виконаний у вигляді суцільної труби 27 круглої чи овальної форми або плоскої форми з патрубками 6 і 7, а корпус із полімерного матеріалу прозорого для УФ опромінення, як на Фіг.7. Кювета - її корпус 1 виконаний із труби, при цьому її кінці 22 і 23 мають конусоподібну форму 24, з'єднані патрубками 6 і 7 з трубою 6 для протікання рідини 2, а також на патрубках 6 і 7 додатковий прилив у вигляді кільця 25, що підвищує міцність вузла з'єднання кінця труби 27 її конусу чи корпусу 1. Кювета 1 закріплена на приладі 26 для УФ опромінення рідини 2 з нахилом під кутом "а" до горизонту в бік тіла пацієнта (не показано). На Фіг. 1-7 показана кювета і для опромінення лікувальної рідини. Кювета 1 виготовляється (переважно у вакуумі) на автоматичних лініях із полімерного матеріалу, придатного для використання з метою лікування, запропонована у різних варіан 8446 тах. Наприклад, корпус кювети 1 виконаний у поєднанні з внутрішньою порожниною 14 у вигляді суцільної труби 27 круглої чи овальної або плоскої форми із матеріалу, наприклад, поліакрилатів "Ф2" чи "Д-4", які мають високу механічну міцність, можуть пропускати до 90% ультрафіолетового (УФ) опромінення, світлостійкість 500-600 годин, водопроникнення від 0,2 до 0,5-0,6, чи нових аналогічних матеріалів. Корпус 1 разом з патрубками 6 і 7 виготовлюють шляхом видування, при цьому її бокову стінку видувають суцільною, одного поперечного перетину, чи у її середній частині зверху і/чи знизу роблять стійку з ділянкою 19 меншого перетину, цим знижують можливість часткові втрати УФ опромінення. За іншим варіантом кювету І виконують складеною із двох непрозорих УФ опромінення коритоподібних пластин 3 разом з патрубками 6 і 7, яку відливають під тиском, разом з боковими приливами 4 і вирізом 5 (або без нього), потім на виріз 5 накладають плівку 20 прозору для УФ опромінення шляхом термосклеюванння 9 чи термопресування 10, скріплюють пластини 3 і при цьому створюють внутрішню порожнину 14 для рідини 2, яку оброблюють на приладі 26 за допомогою УФ опромінення 12. Корпус кювети І виконують шляхом екструзії у вигляді суцільної труби з матеріалу непрозорого для УФ опромінення з прорізом 5 і плівкою 20 прозорою для УФ опромінення. А також корпус кювети І виконують із матеріалу прозорого для УФ опромінення у вигляді суцільної труби круглої 27 чи овальної або плоскої форми з патрубками 6 і 7 і внутрішньою порожниною, як показано на Фіг.7, а також на трубі 27 кінці 22 і 23 мають конусоподібну форму 24, з'єднані патрубками 6 і 7 з трубою 8 для перетікання ріди 6 ни 2, цим покращують умови використання рідини. Кювета 1 містить на патрубках 6 і 7 додаткові приливи у вигляді кільця 25 для підвищення надійності скріплення патрубка з стінкою кювети при її складанні на автоматичних лініях. Кювету 1 при її використанні закріплюють на приладі 26 для її опромінення наприклад "Ізольда МД-73М", з нахилом у бік тіла пацієнта (не показано) для повного опорожненя кювети від рідини 2. Кювету виготовляють на автоматичних лініях із полімерного матеріалу, наприклад, "Пластикат" медичний марки ПМ-1 (СТУ-30-14380-65), який використовують для виготовлення тари для зберігання консервованої крові, чи з плівки із поліакрилатів Ф-2 або Д-4, здатної пропускати УФ опромінення до 90%. Кювету пакують у герметичну упаковку із полімерного матеріалу, потім у картонну тару і відправляють на замовлення споживачів. При використанні кювети з лікувальною метою знімають стерильну упаковку, патрубки 6 і 7 з'єднують з трубою 6, ємністю (не показано) з лікувальною рідиною і інжекційною голкою. Кювету вкладають у прилад "Ізольда МД-73М" з нахилом у бік пацієнта, включають УФ опромінення, кювета готова для лікування людини. Запропонована кювета має перевагу перед відомими різними варіантами її виготовлення, наприклад, у м.Білгороді-Дністровському Одеської обл. на заводі медичних виробів із полімерних матеріалів. Джерела інформації: 1. Україна, патент на винахід № 27064 Мкл A61N 5/06 - КЮВЕТА для опромінення рідини прототип. 2. СРСР, а.с. № 1777919 Мкл A61N 5/06, 30.11.92р. Кювета для опромінення рідини - аналог. (І 8446 XI r A f Фіг. 5 Фіг. 4 4 *r-\ * 4 Фіг. 6 Комп'ютерна верстка А. Крулевський Фіг. 7 Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
