Високошвидкісний пневмогідравлічний молот

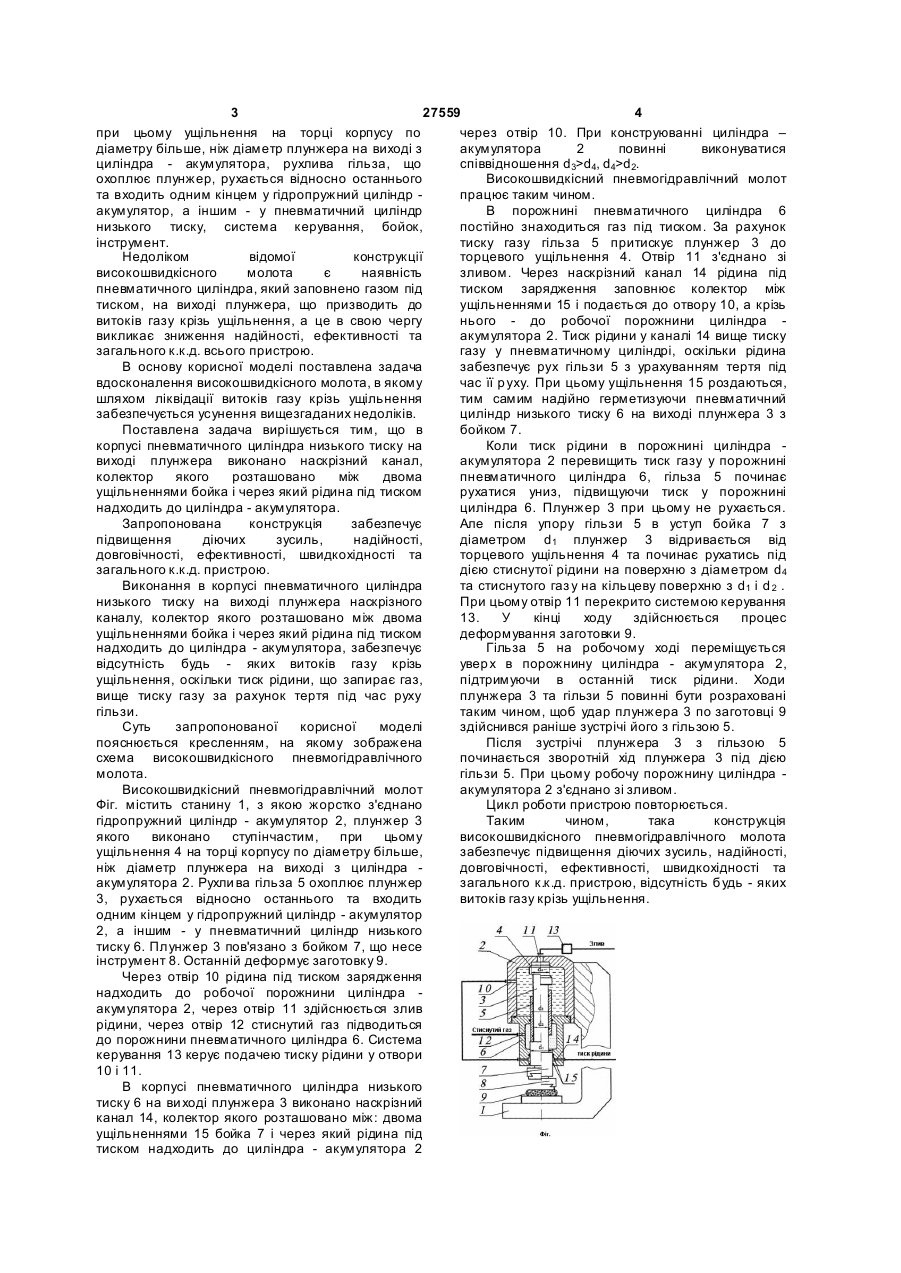

Високошвидкісний пневмогідравлічний молот, що містить станину, циліндр-акумулятор, плунжер якого виконано ступінчастим, при цьому ущільнення на торці корпусу по діаметру більше, 3 27559 4 при цьому ущільнення на торці корпусу по через отвір 10. При конструюванні циліндра – діаметру більше, ніж діаметр плунжера на виході з акумулятора 2 повинні виконуватися циліндра - акумулятора, рухлива гільза, що співвідношення d3>d4, d4>d2. охоплює плунжер, рухається відносно останнього Високошвидкісний пневмогідравлічний молот та входить одним кінцем у гідропружний циліндр працює таким чином. акумулятор, а іншим - у пневматичний циліндр В порожнині пневматичного циліндра 6 низького тиску, система керування, бойок, постійно знаходиться газ під тиском. За рахунок інструмент. тиску газу гільза 5 притискує плунжер 3 до Недоліком відомої конструкції торцевого ущільнення 4. Отвір 11 з'єднано зі високошвидкісного молота є наявність зливом. Через наскрізний канал 14 рідина під пневматичного циліндра, який заповнено газом під тиском зарядження заповнює колектор між тиском, на виході плунжера, що призводить до ущільненнями 15 і подається до отвору 10, а крізь витоків газу крізь ущільнення, а це в свою чергу нього - до робочої порожнини циліндра викликає зниження надійності, ефективності та акумулятора 2. Тиск рідини у каналі 14 вище тиску загального к.к.д. всього пристрою. газу у пневматичному циліндрі, оскільки рідина В основу корисної моделі поставлена задача забезпечує рух гільзи 5 з урахуванням тертя під вдосконалення високошвидкісного молота, в якому час її р уху. При цьому ущільнення 15 роздаються, шляхом ліквідації витоків газу крізь ущільнення тим самим надійно герметизуючи пневматичний забезпечується усунення вищезгаданих недоліків. циліндр низького тиску 6 на виході плунжера 3 з Поставлена задача вирішується тим, що в бойком 7. корпусі пневматичного циліндра низького тиску на Коли тиск рідини в порожнині циліндра виході плунжера виконано наскрізний канал, акумулятора 2 перевищить тиск газу у порожнині колектор якого розташовано між двома пневматичного циліндра 6, гільза 5 починає ущільненнями бойка і через який рідина під тиском рухатися униз, підвищуючи тиск у порожнині надходить до циліндра - акумулятора. циліндра 6. Плунжер 3 при цьому не рухається. Запропонована конструкція забезпечує Але після упору гільзи 5 в уступ бойка 7 з підвищення діючих зусиль, надійності, діаметром d1 плунжер 3 відривається від довговічності, ефективності, швидкохідності та торцевого ущільнення 4 та починає рухатись під загального к.к.д. пристрою. дією стиснутої рідини на поверхню з діаметром d4 Виконання в корпусі пневматичного циліндра та стиснутого газ у на кільцеву поверхню з d1 і d 2 . низького тиску на виході плунжера наскрізного При цьому отвір 11 перекрито системою керування каналу, колектор якого розташовано між двома 13. У кінці ходу здійснюється процес ущільненнями бойка і через який рідина під тиском деформування заготовки 9. надходить до циліндра - акумулятора, забезпечує Гільза 5 на робочому ході переміщується відсутність будь - яких витоків газу крізь увер х в порожнину циліндра - акумулятора 2, ущільнення, оскільки тиск рідини, що запирає газ, підтримуючи в останній тиск рідини. Ходи вище тиску газу за рахунок тертя під час руху плунжера 3 та гільзи 5 повинні бути розраховані гільзи. таким чином, щоб удар плунжера 3 по заготовці 9 Суть запропонованої корисної моделі здійснився раніше зустрічі його з гільзою 5. пояснюється кресленням, на якому зображена Після зустрічі плунжера 3 з гільзою 5 схема високошвидкісного пневмогідравлічного починається зворотній хід плунжера 3 під дією молота. гільзи 5. При цьому робочу порожнину циліндра Високошвидкісний пневмогідравлічний молот акумулятора 2 з'єднано зі зливом. Фіг. містить станину 1, з якою жорстко з'єднано Цикл роботи пристрою повторюється. гідропружний циліндр - акумулятор 2, плунжер 3 Таким чином, така конструкція якого виконано ступінчастим, при цьому високошвидкісного пневмогідравлічного молота ущільнення 4 на торці корпусу по діаметру більше, забезпечує підвищення діючих зусиль, надійності, ніж діаметр плунжера на виході з циліндра довговічності, ефективності, швидкохідності та акумулятора 2. Рухли ва гільза 5 охоплює плунжер загального к.к.д. пристрою, відсутність будь - яких 3, рухається відносно останнього та входить витоків газу крізь ущільнення. одним кінцем у гідропружний циліндр - акумулятор 2, а іншим - у пневматичний циліндр низького тиску 6. Плунжер 3 пов'язано з бойком 7, що несе інструмент 8. Останній деформує заготовку 9. Через отвір 10 рідина під тиском зарядження надходить до робочої порожнини циліндра акумулятора 2, через отвір 11 здійснюється злив рідини, через отвір 12 стиснутий газ підводиться до порожнини пневматичного циліндра 6. Система керування 13 керує подачею тиску рідини у отвори 10 і 11. В корпусі пневматичного циліндра низького тиску 6 на ви ході плунжера 3 виконано наскрізний канал 14, колектор якого розташовано між: двома ущільненнями 15 бойка 7 і через який рідина під тиском надходить до циліндра - акумулятора 2
