Пристрій для змащування гребенів коліс рейкового транспортного засобу
Номер патенту: 27676
Опубліковано: 12.11.2007
Автори: Мушкаєв Ярослав Володимирович, Жученко Наталія Олександрівна, Осенін Юрій Іванович
Формула / Реферат
Пристрій для змащування гребенів коліс транспортного засобу, що містить стрижні з твердими змащувальними елементами, пневматичні циліндри, кронштейни, пневматичні лінії зв'язку, блок керування та електропневматичні розподільники, який відрізняється тим, що його оснащено ртутним датчиком бокової сили інерції, який містить колбу, наповнену ртуттю і маслом, а також індуктивний датчик.
Текст

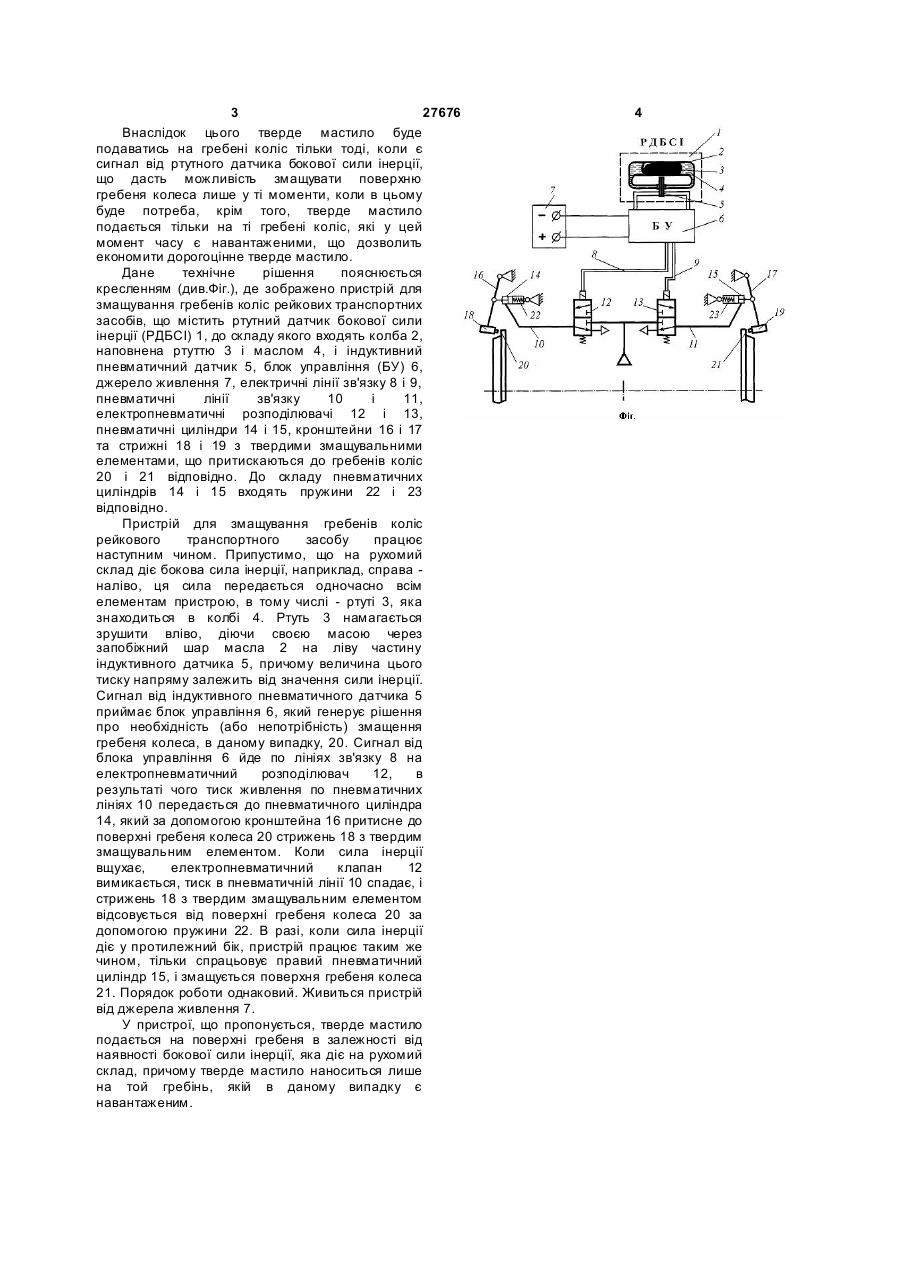

Пристрій для змащування гребенів коліс транспортного засобу, що містить стрижні з твердими змащувальними елементами, пневматичні циліндри, кронштейни, пневматичні лінії зв'язку, блок керування та електропневматичні розподільники, який відрізняє ться тим, що його оснащено ртутним датчиком бокової сили інерції, який містить колбу, наповнену ртуттю і маслом, а також індуктивний датчик. (19) (21) u200707314 (22) 02.07.2007 (24) 12.11.2007 (72) ОСЕНІН ЮРІЙ ІВАНОВИЧ, UA, МУШКАЄВ ЯРОСЛАВ ВОЛОДИМИРОВИЧ, U A, ЖУЧЕНКО НАТАЛІЯ ОЛЕКСАНДРІВН А, UA (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИ МИРА ДАЛЯ, U A (56) 3 27676 Внаслідок цього тверде мастило буде подаватись на гребені коліс тільки тоді, коли є сигнал від ртутного датчика бокової сили інерції, що дасть можливість змащувати поверхню гребеня колеса лише у ті моменти, коли в цьому буде потреба, крім того, тверде мастило подається тільки на ті гребені коліс, які у цей момент часу є навантаженими, що дозволить економити дорогоцінне тверде мастило. Дане технічне рішення пояснюється кресленням (див.Фіг.), де зображено пристрій для змащування гребенів коліс рейкових транспортних засобів, що містить ртутний датчик бокової сили інерції (РДБСІ) 1, до складу якого входять колба 2, наповнена ртуттю 3 і маслом 4, і індуктивний пневматичний датчик 5, блок управління (БУ) 6, джерело живлення 7, електричні лінії зв'язку 8 і 9, пневматичні лінії зв'язку 10 і 11, електропневматичні розподілювачі 12 і 13, пневматичні циліндри 14 і 15, кронштейни 16 і 17 та стрижні 18 і 19 з твердими змащувальними елементами, що притискаються до гребенів коліс 20 і 21 відповідно. До складу пневматичних циліндрів 14 і 15 входять пружини 22 і 23 відповідно. Пристрій для змащування гребенів коліс рейкового транспортного засобу працює наступним чином. Припустимо, що на рухомий склад діє бокова сила інерції, наприклад, справа наліво, ця сила передається одночасно всім елементам пристрою, в тому числі - ртуті 3, яка знаходиться в колбі 4. Ртуть 3 намагається зрушити вліво, діючи своєю масою через запобіжний шар масла 2 на ліву частину індуктивного датчика 5, причому величина цього тиску напряму залежить від значення сили інерції. Сигнал від індуктивного пневматичного датчика 5 приймає блок управління 6, який генерує рішення про необхідність (або непотрібність) змащення гребеня колеса, в даному випадку, 20. Сигнал від блока управління 6 йде по лініях зв'язку 8 на електропневматичний розподілювач 12, в результаті чого тиск живлення по пневматичних лініях 10 передається до пневматичного циліндра 14, який за допомогою кронштейна 16 притисне до поверхні гребеня колеса 20 стрижень 18 з твердим змащувальним елементом. Коли сила інерції вщухає, електропневматичний клапан 12 вимикається, тиск в пневматичній лінії 10 спадає, і стрижень 18 з твердим змащувальним елементом відсовується від поверхні гребеня колеса 20 за допомогою пружини 22. В разі, коли сила інерції діє у протилежний бік, пристрій працює таким же чином, тільки спрацьовує правий пневматичний циліндр 15, і змащується поверхня гребеня колеса 21. Порядок роботи однаковий. Живиться пристрій від джерела живлення 7. У пристрої, що пропонується, тверде мастило подається на поверхні гребеня в залежності від наявності бокової сили інерції, яка діє на рухомий склад, причому тверде мастило наноситься лише на той гребінь, якій в даному випадку є навантаженим. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for lubrication of wheel flanges of rail vehicle
Автори англійськоюOsenin Yurii Ivanovych, Mushkaiev Yaroslav Volodymyrovych, Zhuchenko Nataliia Oleksandrivna
Назва патенту російськоюУстройство для смазки гребней колес рельсового транспортного средства
Автори російськоюОсенин Юрий Иванович, Мушкаев Ярослав Владимирович, Жученко Наталья Александровна
МПК / Мітки
МПК: B61K 3/00
Мітки: пристрій, засобу, гребенів, транспортного, змащування, рейкового, коліс
