Спосіб керування коливаннями при точінні

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 28682

Опубліковано: 25.12.2007

Автори: Марчук Євген Вячеславович, Донченко Євгеній Іванович, Мироненко Євгеній Васильович

Завантажити PDF файл.

Формула / Реферат

Спосіб керування коливаннями при точінні, за яким на токарському різці генерують коливання з ультразвуковою частотою, який відрізняється тим, що задають коливання, близькі по амплітуді, але протилежні за напрямком коливанням від процесу різання в діапазоні частот до 5 кГц, що визначають за допомогою датчика віброприскорень, а коливання з ультразвуковою частотою знаходяться в резонансі з технологічною системою механічної обробки, що постійно визначають і коригують в процесі обробки.

Текст

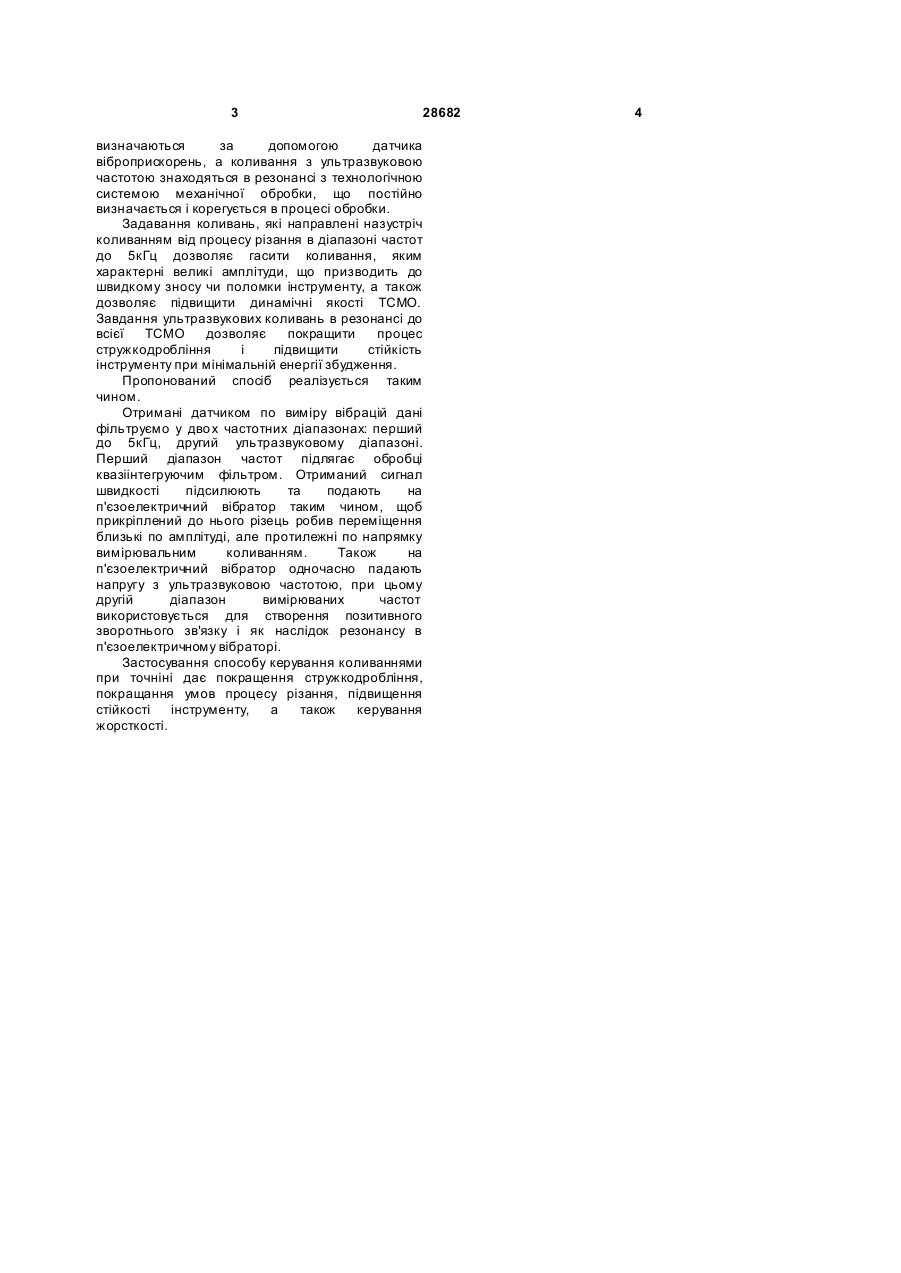

Спосіб керування коливаннями при точінні, за яким на токарському різці генерують коливання з 3 28682 визначаються за допомогою датчика віброприскорень, а коливання з ультразвуковою частотою знаходяться в резонансі з технологічною системою механічної обробки, що постійно визначається і корегується в процесі обробки. Задавання коливань, які направлені назустріч коливанням від процесу різання в діапазоні частот до 5кГц дозволяє гасити коливання, яким характерні великі амплітуди, що призводить до швидкому зносу чи поломки інструменту, а також дозволяє підвищити динамічні якості ТСМО. Завдання ультразвукових коливань в резонансі до всієї ТСМО дозволяє покращити процес стружкодробління і підвищити стійкість інструменту при мінімальній енергії збудження. Пропонований спосіб реалізується таким чином. Отримані датчиком по виміру вібрацій дані фільтруємо у дво х частотних діапазонах: перший до 5кГц, другий ультразвуковому діапазоні. Перший діапазон частот підлягає обробці квазіінтегруючим фільтром. Отриманий сигнал швидкості підсилюють та подають на п'єзоелектричний вібратор таким чином, щоб прикріплений до нього різець робив переміщення близькі по амплітуді, але протилежні по напрямку вимірювальним коливанням. Також на п'єзоелектричний вібратор одночасно падають напругу з ультразвуковою частотою, при цьому другій діапазон вимірюваних частот використовується для створення позитивного зворотнього зв'язку і як наслідок резонансу в п'єзоелектричному вібраторі. Застосування способу керування коливаннями при точніні дає покращення стружкодробління, покращання умов процесу різання, підвищення стійкості інструменту, а також керування жорсткості. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Method of oscillations control at turning

Автори англійською

Myronenko Yevhenii Vasyliovych, Marchuk Yevhen Viacheslavovych, Donchenko Yevhenii Ivanovych

Назва патенту російською

Способ управления колебаниями при точении

Автори російською

Мироненко Евгений Васильевич, Марчук Евгений Вячеславович, Донченко Евгений Иванович

МПК / Мітки

МПК: B23Q 17/00

Мітки: спосіб, точінні, керування, коливаннями
