Шлагбаум
Формула / Реферат
Шлагбаум, що містить електропривод із шибером, виконаний з можливістю зворотно-поступального переміщення, загороджувальний брус, який відрізняється тим, що шлагбаум додатково оснащений тягою з роликом, причому тяга виконана з можливістю обертання навколо осі на кут від 0 до 90°, а ролик має можливість зворотно-поступального переміщення вздовж внутрішньої поверхні загороджувального бруса, причому тяга шарнірно з’єднана з шибером електропривода.
Текст

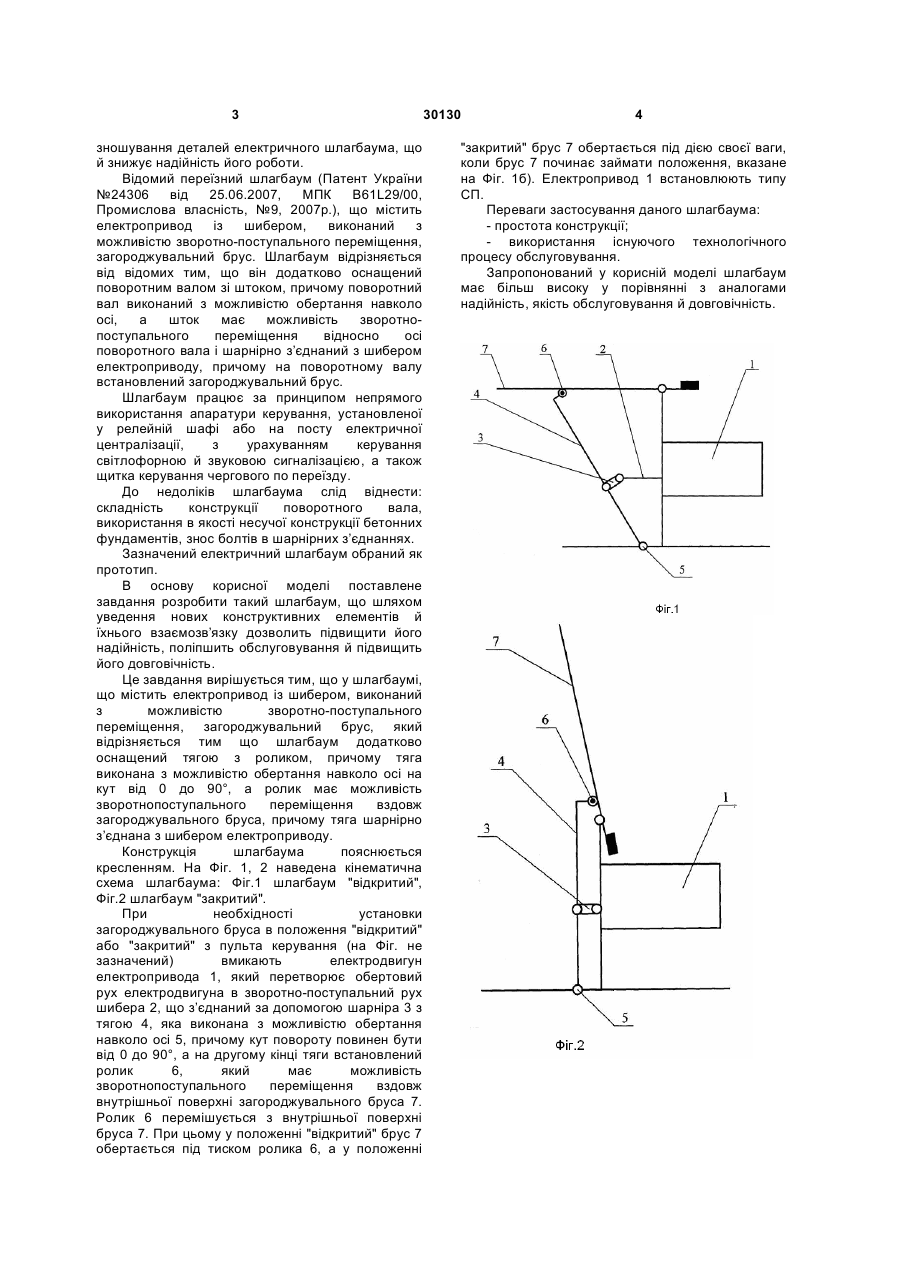

Шлагбаум, що містить електропривод із шибером, виконаний з можливістю зворотнопоступального переміщення, загороджувальний 3 зношування деталей електричного шлагбаума, що й знижує надійність його роботи. Відомий переїзний шлагбаум (Патент України №24306 від 25.06.2007, МПК B61L29/00, Промислова власність, №9, 2007p.), що містить електропривод із шибером, виконаний з можливістю зворотно-поступального переміщення, загороджувальний брус. Шлагбаум відрізняється від відомих тим, що він додатково оснащений поворотним валом зі штоком, причому поворотний вал виконаний з можливістю обертання навколо осі, а шток має можливість зворотнопоступального переміщення відносно осі поворотного вала і шарнірно з’єднаний з шибером електроприводу, причому на поворотному валу встановлений загороджувальний брус. Шлагбаум працює за принципом непрямого використання апаратури керування, установленої у релейній шафі або на посту електричної централізації, з урахуванням керування світлофорною й звуковою сигналізацією, а також щитка керування чергового по переїзду. До недоліків шлагбаума слід віднести: складність конструкції поворотного вала, використання в якості несучої конструкції бетонних фундаментів, знос болтів в шарнірних з’єднаннях. Зазначений електричний шлагбаум обраний як прототип. В основу корисної моделі поставлене завдання розробити такий шлагбаум, що шляхом уведення нових конструктивних елементів й їхнього взаємозв’язку дозволить підвищити його надійність, поліпшить обслуговування й підвищить його довговічність. Це завдання вирішується тим, що у шлагбаумі, що містить електропривод із шибером, виконаний з можливістю зворотно-поступального переміщення, загороджувальний брус, який відрізняється тим що шлагбаум додатково оснащений тягою з роликом, причому тяга виконана з можливістю обертання навколо осі на кут від 0 до 90°, а ролик має можливість зворотнопоступального переміщення вздовж загороджувального бруса, причому тяга шарнірно з’єднана з шибером електроприводу. Конструкція шлагбаума пояснюється кресленням. На Фіг. 1, 2 наведена кінематична схема шлагбаума: Фіг.1 шлагбаум "відкритий", Фіг.2 шлагбаум "закритий". При необхідності установки загороджувального бруса в положення "відкритий" або "закритий" з пульта керування (на Фіг. не зазначений) вмикають електродвигун електропривода 1, який перетворює обертовий рух електродвигуна в зворотно-поступальний рух шибера 2, що з’єднаний за допомогою шарніра 3 з тягою 4, яка виконана з можливістю обертання навколо осі 5, причому кут повороту повинен бути від 0 до 90°, а на другому кінці тяги встановлений ролик 6, який має можливість зворотнопоступального переміщення вздовж внутрішньої поверхні загороджувального бруса 7. Ролик 6 перемішується з внутрішньої поверхні бруса 7. При цьому у положенні "відкритий" брус 7 обертається під тиском ролика 6, а у положенні 30130 4 "закритий" брус 7 обертається під дією своєї ваги, коли брус 7 починає займати положення, вказане на Фіг. 1б). Електропривод 1 встановлюють типу СП. Переваги застосування даного шлагбаума: - простота конструкції; - використання існуючого технологічного процесу обслуговування. Запропонований у корисній моделі шлагбаум має більш високу у порівнянні з аналогами надійність, якість обслуговування й довговічність.
ДивитисяДодаткова інформація
Назва патенту англійськоюBarrier
Автори англійськоюPichienko Hennadii Vitaliiovych
Назва патенту російськоюШлагбаум
Автори російськоюПичиенко Геннадий Витальевич
МПК / Мітки
МПК: B61L 29/00
Мітки: шлагбаум
