Оптичний фільтр з керованим поглинанням
Формула / Реферат
Оптичний фільтр з керованим поглинанням, що має джерело постійного магнітного поля з регулятором його величини та світлопропускний елемент, що містить плівку з домішками, який відрізняється тим, що у світлопропускному елементі ферит-гранатова плівка має додаткові магнітооптичні центри, при цьому як домішки використовують іони рідкісноземельних елементів.
Текст

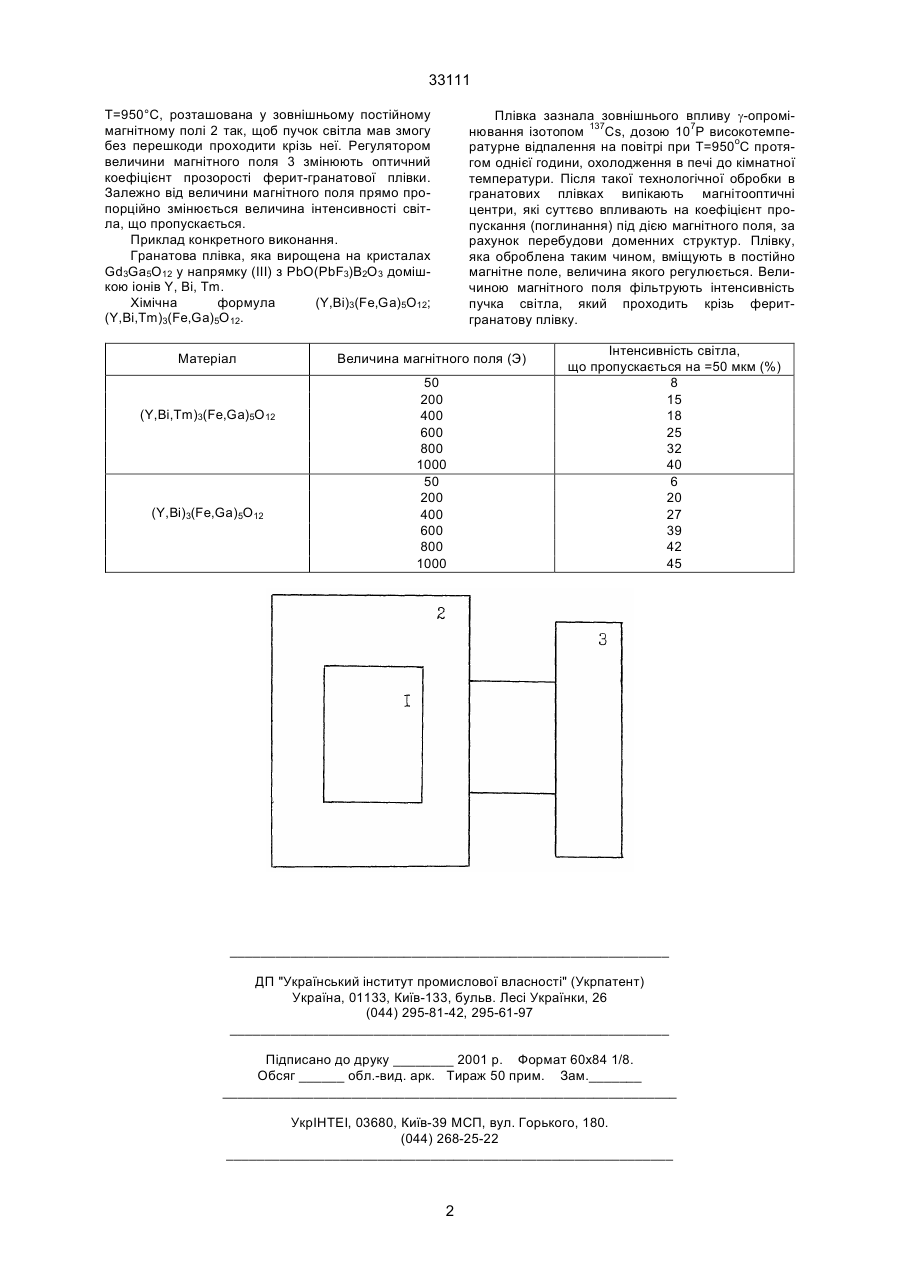

Оптичний фільтр з керованим поглинанням, що має світлопропускний елемент, який відрізняється тим, що фільтр додатково містить джерело постійного магнітного поля з регулятором його величини, а світлопропускний елемент виконаний у вигляді ферит-гранатової рідкісноземельної плівки з магнітооптичними центрами. (19) (21) 98126319 (22) 01.12.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Канівченко Оксана Володимирівна (73) Запорізький державний університет 33111 Плівка зазнала зовнішнього впливу g-опромінювання ізотопом 137Cs, дозою 107Р високотемпературне відпалення на повітрі при Т=950оС протягом однієї години, охолодження в печі до кімнатної температури. Після такої технологічної обробки в гранатових плівках випікають магнітооптичні центри, які суттєво впливають на коефіцієнт пропускання (поглинання) під дією магнітного поля, за рахунок перебудови доменних структур. Плівку, яка оброблена таким чином, вміщують в постійно магнітне поле, величина якого регулюється. Величиною магнітного поля фільтрують інтенсивність пучка світла, який проходить крізь феритгранатову плівку. Т=950°С, розташована у зовнішньому постійному магнітному полі 2 так, щоб пучок світла мав змогу без перешкоди проходити крізь неї. Регулятором величини магнітного поля 3 змінюють оптичний коефіцієнт прозорості ферит-гранатової плівки. Залежно від величини магнітного поля прямо пропорційно змінюється величина інтенсивності світла, що пропускається. Приклад конкретного виконання. Гранатова плівка, яка вирощена на кристалах Gd3Ga5O12 у напрямку (ІІІ) з PbO(PbF3)B2O3 домішкою іонів Y, Bi, Tm. Хiмічна формула (Y,Bi)3(Fe,Ga)5O12; (Y,Bi,Tm)3(Fe,Ga)5O12. Матеріал (Y,Bi,Tm)3(Fe,Ga)5O12 (Y,Bi)3(Fe,Ga)5O12 Величина магнітного поля (Э) 50 200 400 600 800 1000 50 200 400 600 800 1000 Інтенсивність світла, що пропускається на =50 мкм (%) 8 15 18 25 32 40 6 20 27 39 42 45 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюLight filter with controlled absorption
Назва патенту російськоюОптический фильтр с регулируемым поглощением
МПК / Мітки
МПК: G02B 5/22, G02B 27/28, G05D 25/00
Мітки: фільтр, керованим, оптичний, поглинанням
