Кутер

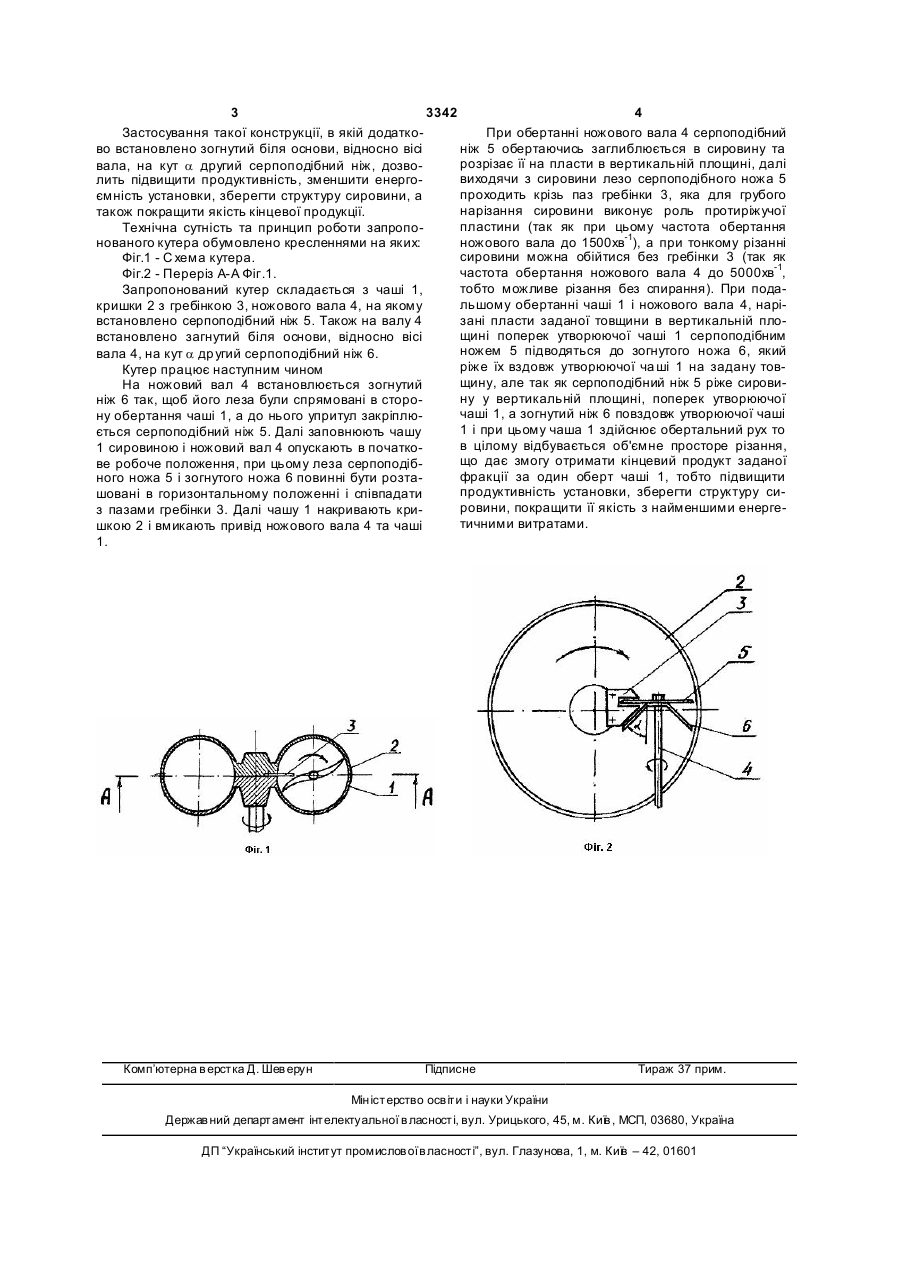

Кутер, який складається з чаші, кришки з гребінкою, ножового вала, на якому кріпиться серпоподібний ніж, який відрізняє ться тим, що на ножовий вал додатково встановлено зігнутий біля основи, відносно осі вала, на кут α другий серпоподібний ніж. (19) (21) 2004010520 (22) 26.01.2004 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Пархоменко Валентина Дмитрівна, Пархоменко Владислав Анатолійович (73) ТАВРІЙСЬКА ДЕРЖАВН А АГРОТЕХНІЧНА АКАДЕМІЯ 3 3342 4 Застосування такої конструкції, в якій додаткоПри обертанні ножового вала 4 серпоподібний во встановлено зогнутий біля основи, відносно вісі ніж 5 обертаючись заглиблюється в сировину та розрізає її на пласти в вертикальній площині, далі вала, на кут a другий серпоподібний ніж, дозвовиходячи з сировини лезо серпоподібного ножа 5 лить підвищити продуктивність, зменшити енергопроходить крізь паз гребінки 3, яка для грубого ємність установки, зберегти структуру сировини, а нарізання сировини виконує роль протиріжучої також покращити якість кінцевої продукції. пластини (так як при цьому частота обертання Технічна сутність та принцип роботи запропонованого кутера обумовлено кресленнями на яких: ножового вала до 1500хв-1), а при тонкому різанні сировини можна обійтися без гребінки 3 (так як Фіг.1 - С хема кутера. частота обертання ножового вала 4 до 5000хв-1, Фіг.2 - Переріз А-А Фіг.1. тобто можливе різання без спирання). При подаЗапропонований кутер складається з чаші 1, льшому обертанні чаші 1 і ножового вала 4, нарікришки 2 з гребінкою 3, ножового вала 4, на якому встановлено серпоподібний ніж 5. Також на валу 4 зані пласти заданої товщини в вертикальній площині поперек утворюючої чаші 1 серпоподібним встановлено загнутий біля основи, відносно вісі ножем 5 підводяться до зогнутого ножа 6, який вала 4, на кут a др угий серпоподібний ніж 6. ріже їх вздовж утворюючої ча ші 1 на задану товКутер працює наступним чином щину, але так як серпоподібний ніж 5 ріже сировиНа ножовий вал 4 встановлюється зогнутий ну у вертикальній площині, поперек утворюючої ніж 6 так, щоб його леза були спрямовані в сторочаші 1, а зогнутий ніж 6 повздовж утворюючої чаші ну обертання чаші 1, а до нього упритул закріплю1 і при цьому чаша 1 здійснює обертальний рух то ється серпоподібний ніж 5. Далі заповнюють чашу в цілому відбувається об'ємне просторе різання, 1 сировиною і ножовий вал 4 опускають в початкощо дає змогу отримати кінцевий продукт заданої ве робоче положення, при цьому леза серпоподібфракції за один оберт чаші 1, тобто підвищити ного ножа 5 і зогнутого ножа 6 повинні бути розтапродуктивність установки, зберегти структуру сишовані в горизонтальному положенні і співпадати ровини, покращити її якість з найменшими енергез пазами гребінки 3. Далі чашу 1 накривають критичними витратами. шкою 2 і вмикають привід ножового вала 4 та чаші 1. Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
