Стопорна шайба комарницького

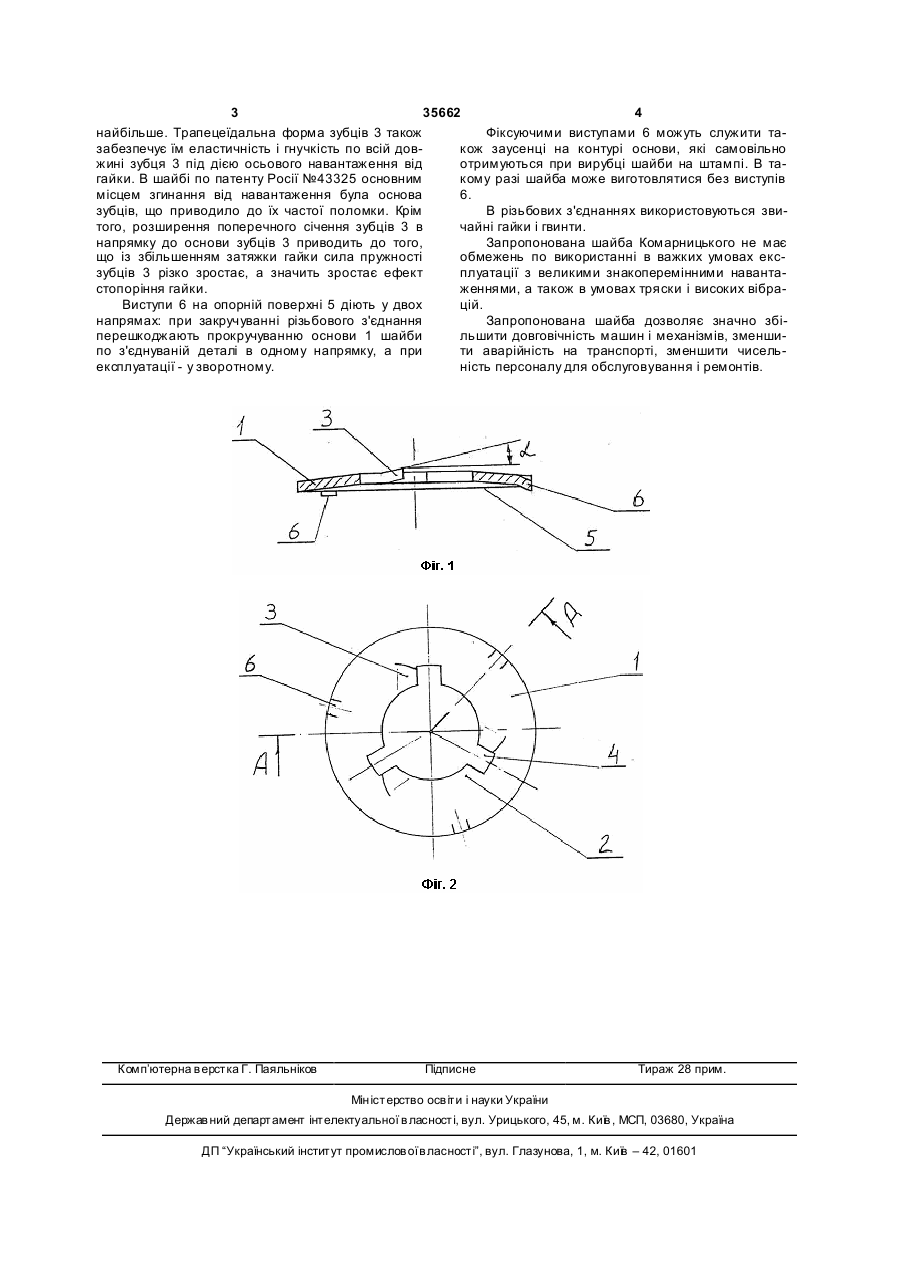

Стопорна шайба, що містить основу, внутрішній вінець з пазами, від яких відігнуто в сторону гайки стопорні зубці на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що стопорні зубці мають трапецеїдальну форму і розширюються від вершини зубця до основи. (19) (21) u200806552 (22) 15.05.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) КОМАРНИЦЬКИЙ ІВАН АНДРІЙОВИЧ, U A (73) КОМАРНИЦЬКИЙ ІВАН АНДРІЙОВИЧ, U A 3 35662 4 найбільше. Трапецеїдальна форма зубців 3 також Фіксуючими виступами 6 можуть служити тазабезпечує їм еластичність і гнучкість по всій довкож заусенці на контурі основи, які самовільно жині зубця 3 під дією осьового навантаження від отримуються при вирубці шайби на штампі. В тагайки. В шайбі по патенту Росії №43325 основним кому разі шайба може виготовлятися без виступів місцем згинання від навантаження була основа 6. зубців, що приводило до їх частої поломки. Крім В різьбових з'єднаннях використовуються звитого, розширення поперечного січення зубців 3 в чайні гайки і гвинти. напрямку до основи зубців 3 приводить до того, Запропонована шайба Комарницького не має що із збільшенням затяжки гайки сила пружності обмежень по використанні в важких умовах ексзубців 3 різко зростає, а значить зростає ефект плуатації з великими знакоперемінними навантастопоріння гайки. женнями, а також в умовах тряски і високих вібраВиступи 6 на опорній поверхні 5 діють у двох цій. напрямах: при закручуванні різьбового з'єднання Запропонована шайба дозволяє значно збіперешкоджають прокручуванню основи 1 шайби льшити довговічність машин і механізмів, зменшипо з'єднуваній деталі в одному напрямку, а при ти аварійність на транспорті, зменшити чисельексплуатації - у зворотному. ність персоналу для обслуговування і ремонтів. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
