Напівпровідникове кисневе скло

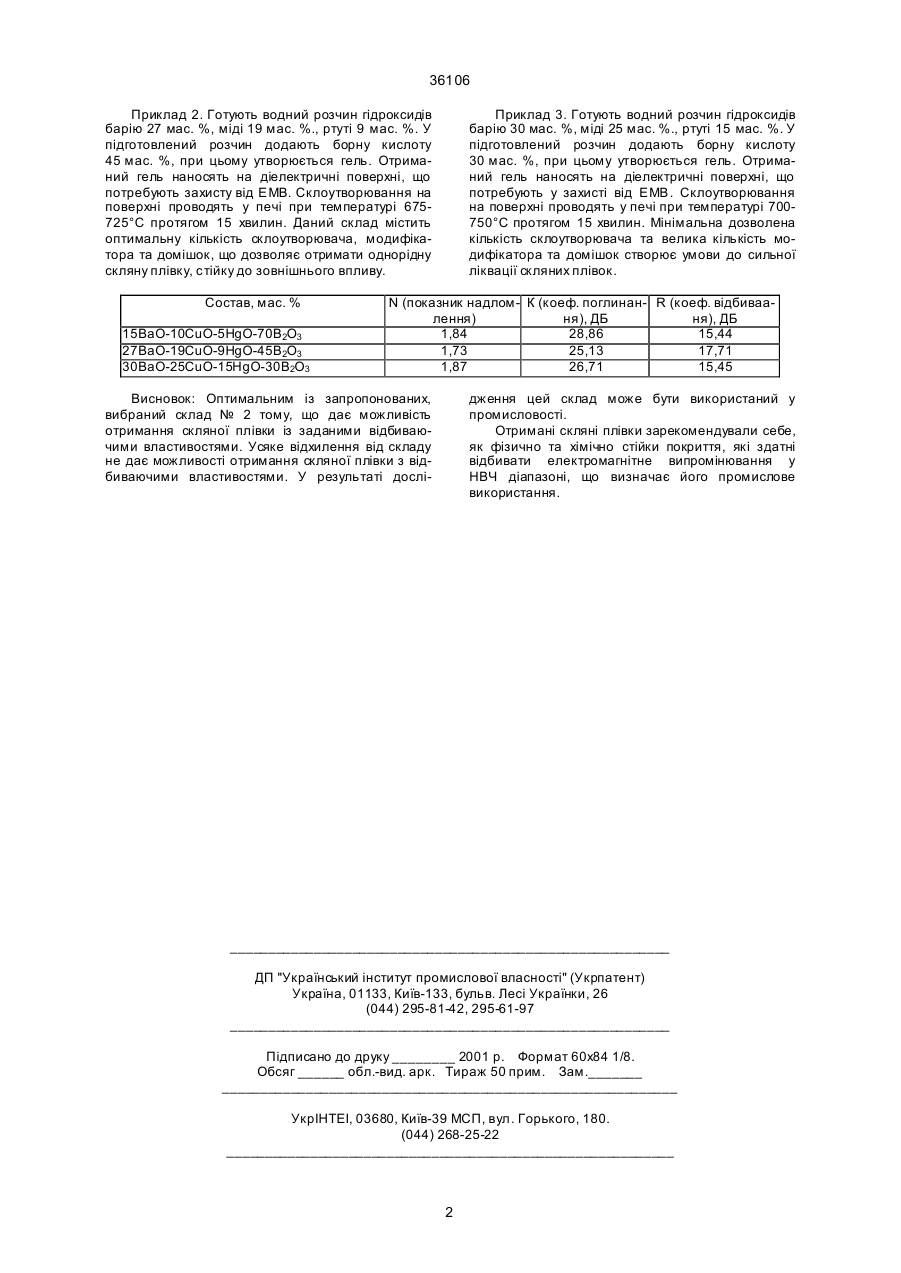

Напівпровідникове кисневе скло, яке містить склоутворювач В2О3 та домішки, яке відрізняється тим, що як модифікатор використовують ВаО та домішки CuO й HgO, за такого співвідношення компонентів, мас. %: B2О3 29-74 ВаО 15-31 CuO 10-24 HgO 5-15 (19) (21) 99115994 (22) 02.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Пономаренко Ольга Михайлівна, Новікова Лідія Володимирівна, Новіков Олександр Олександрович (73) Херсонський державний технічний університет 36106 Приклад 2. Готують водний розчин гідроксидів барію 27 мас. %, міді 19 мас. %., ртуті 9 мас. %. У підготовлений розчин додають борну кислоту 45 мас. %, при цьому утворюється гель. Отриманий гель наносять на діелектричні поверхні, що потребують захисту від ЕМВ. Склоутворювання на поверхні проводять у печі при температурі 675725°С протягом 15 хвилин. Даний склад містить оптимальну кількість склоутворювача, модифікатора та домішок, що дозволяє отримати однорідну скляну плівку, стійку до зовнішнього впливу. Состав, мас. % 15ВаО-10СuО-5НgО-70В2O3 27BaO-19CuO-9HgO-45B2O3 30ВаО-25СuО-15НgО-30В2O3 Приклад 3. Готують водний розчин гідроксидів барію 30 мас. %, міді 25 мас. %., ртуті 15 мас. %. У підготовлений розчин додають борну кислоту 30 мас. %, при цьому утворюється гель. Отриманий гель наносять на діелектричні поверхні, що потребують у захисті від ЕМВ. Склоутворювання на поверхні проводять у печі при температурі 700750°С протягом 15 хвилин. Мінімальна дозволена кількість склоутворювача та велика кількість модифікатора та домішок створює умови до сильної ліквації скляних плівок. N (показник надлом- К (коеф. поглинан- R (коеф. відбиваалення) ня), ДБ ня), ДБ 1,84 28,86 15,44 1,73 25,13 17,71 1,87 26,71 15,45 Висновок: Оптимальним із запропонованих, вибраний склад № 2 тому, що дає можливість отримання скляної плівки із заданими відбиваючими властивостями. Усяке відхилення від складу не дає можливості отримання скляної плівки з відбиваючими властивостями. У результаті дослі дження цей склад може бути використаний у промисловості. Отримані скляні плівки зарекомендували себе, як фізично та хімічно стійки покриття, які здатні відбивати електромагнітне випромінювання у НВЧ діапазоні, що визначає його промислове використання. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
