Чутливий елемент датчика втомного пошкодження конструкції
Номер патенту: 36513
Опубліковано: 27.10.2008
Автори: Грабовський Анатолій Павлович, Тривайло Михайло Семенович, Бобир Микола Іванович
Формула / Реферат
Чутливий елемент датчика втомного пошкодження конструкції, що містить виконаний із змінюючої електричний опір при циклічному навантаженні фольги диск у формі зірочки з діаметрально протилежно розташованими променями і розміщені на кінцях променів площадки для приєднання до реєструючого приладу, який відрізняється тим, що він обладнаний додатковою контактною площадкою, яка розміщена в центрі зірочки.
Текст

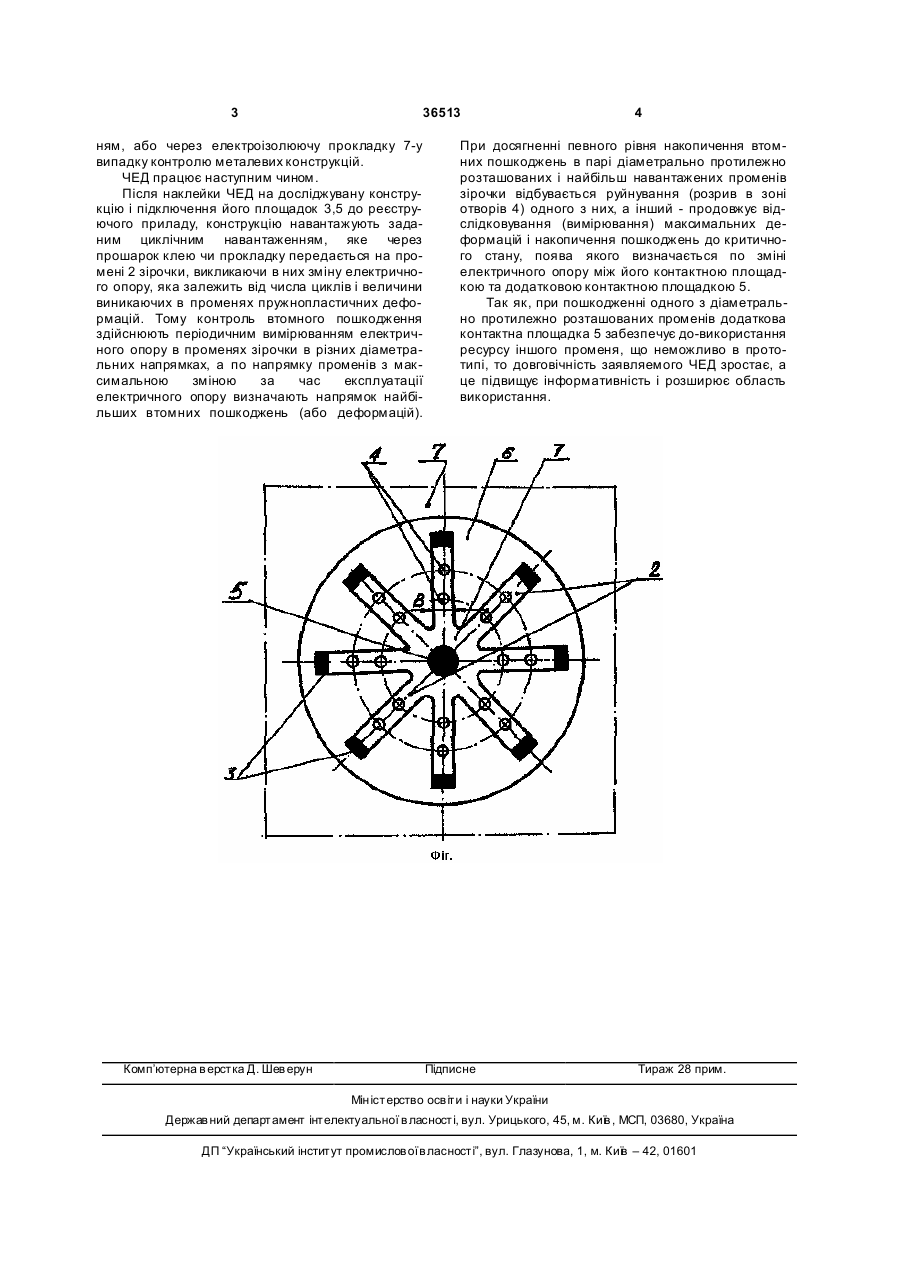

Чутливий елемент датчика втомного пошкодження конструкції, що містить виконаний із змінюючої електричний опір при циклічному навантаженні фольги диск у формі зірочки з діаметрально протилежно розташованими променями і розміщені на кінцях променів площадки для приєднання до реєструючого приладу, який відрізняється тим, що він обладнаний додатковою контактною площадкою, яка розміщена в центрі зірочки. (19) (21) u200807494 (22) 02.06.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) БОБИР МИКОЛА ІВАНОВИЧ, U A, ТРИВАЙЛО МИ ХАЙЛО СЕМЕНОВИЧ, UA, ГРАБОВСЬКИЙ АН АТОЛІЙ ПАВЛОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 36513 ням, або через електроізолюючу прокладку 7-у випадку контролю металевих конструкцій. ЧЕД працює наступним чином. Після наклейки ЧЕД на досліджувану конструкцію і підключення його площадок 3,5 до реєструючого приладу, конструкцію навантажують заданим циклічним навантаженням, яке через прошарок клею чи прокладку передається на промені 2 зірочки, викликаючи в них зміну електричного опору, яка залежить від числа циклів і величини виникаючих в променях пружнопластичних деформацій. Тому контроль втомного пошкодження здійснюють періодичним вимірюванням електричного опору в променях зірочки в різних діаметральних напрямках, а по напрямку променів з максимальною зміною за час експлуатації електричного опору визначають напрямок найбільших втомних пошкоджень (або деформацій). Комп’ютерна в ерстка Д. Шев ерун 4 При досягненні певного рівня накопичення втомних пошкоджень в парі діаметрально протилежно розташованих і найбільш навантажених променів зірочки відбувається руйнування (розрив в зоні отворів 4) одного з них, а інший - продовжує відслідковування (вимірювання) максимальних деформацій і накопичення пошкоджень до критичного стану, поява якого визначається по зміні електричного опору між його контактною площадкою та додатковою контактною площадкою 5. Так як, при пошкодженні одного з діаметрально протилежно розташованих променів додаткова контактна площадка 5 забезпечує до-використання ресурсу іншого променя, що неможливо в прототипі, то довговічність заявляемого ЧЕД зростає, а це підвищує інформативність і розширює область використання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSensitive element of indicator of fatigue damage of construction
Автори англійськоюBobyr Mykola Ivanovych, Tryvailo Mykhailo Semenovych, Hrabovskyi Anatolii Pavlovych
Назва патенту російськоюЧувствительный элемент датчика усталостного повреждения конструкции
Автори російськоюБобыр Николай Иванович, Тривайло Михаил Семенович, Грабовский Анатолий Павлович
МПК / Мітки
МПК: G01B 7/16
Мітки: елемент, втомного, конструкції, пошкодження, чутливий, датчика
