Модуль силовий напівпровідниковий
Формула / Реферат
1. Модуль силовий напівпровідниковий, що містить послідовно з'єднані напівпровідниковий вентиль і охолоджувач з масивною основою, установочно-контактною площадкою і ребристою поверхнею, яка розташована перпендикулярно до установочно-контактної площадки, два силові струмопроводи та систему притискання вентиля до охолоджувача, який відрізняється тим, що кожен охолоджувач розміщений у окремому повітропроводі, вхідний торець якого знаходиться з боку установочно-контактної площадки, при цьому вентиль у потоці охолоджуючого повітря завжди знаходиться у камері підвищеного тиску, а відбирання тепла з кожного охолоджувача здійснюється своїм струмком охолоджуючого повітря.
2. Пристрій за п. 1, який відрізняється тим, що хоча б один струмопровід розміщений на протилежному торці основи охолоджувача по відношенню до торця з вентилем.

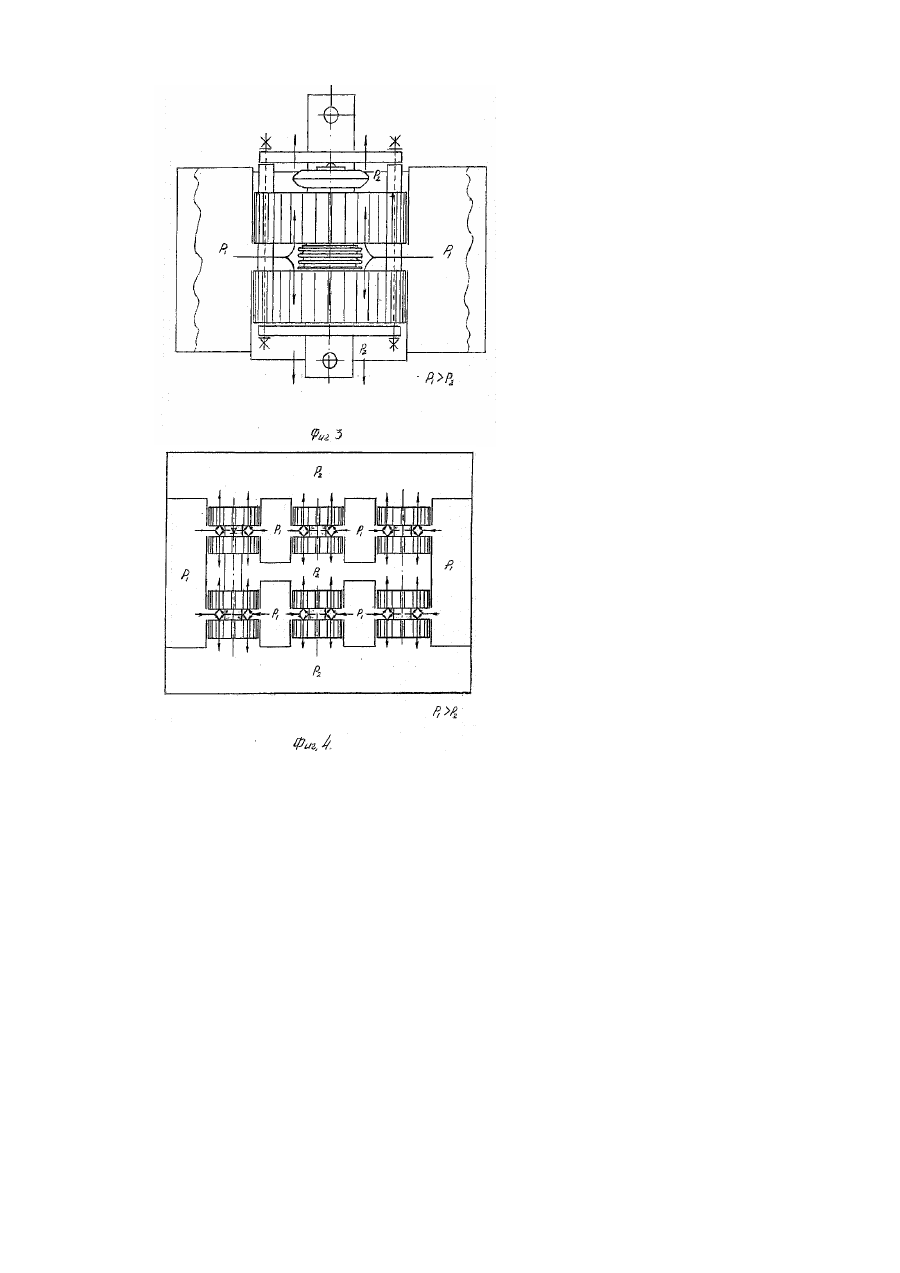

3. Пристрій за п. 1, який відрізняється тим, що при розміщенні модулів у напрямку струмка відпрацьованого повітря в декілька рядів в одній площині, виліт вихідного кінця повітропроводу відносно зовнішнього торця охолоджувача виконаний достатнім для уникнення підігрівання охолоджувача відпрацьованим повітрям після охолодження ним попереднього ряду модулів.
Додаткова інформація
Назва патенту англійськоюSemiconductor power module
Автори англійськоюShulha Hryhorii Fedorovych
Назва патенту російськоюПолупроводниковый силовой модуль
Автори російськоюШульга Григорий Федорович
МПК / Мітки
МПК: H01L 23/34, H05K 7/20
Мітки: силовий, напівпровідниковий, модуль
