Спосіб відновлення трубчастих виробів із сталей, що підлягають цементації
Номер патенту: 39273
Опубліковано: 15.06.2001
Автори: Катеринич Станіслав Євгенович, Чайковський Олександр Борисович, Катеринич Людмила Михайлівна, Капелюшний Федір Михайлович, Черновол Михайло Іванович, Солових Євген Костянтинович, Наливайко Володимир Миколайович
Формула / Реферат
Спосіб відновлення трубчастих виробів із сталей, що підлягають цементації, який включає у собі індукційне нагрівання деталі вище точки АС3 і її охолодження рідиною, який відрізняється тим, що охолодження ведеться за допомогою внутрішнього і зовнішнього спрейерів змінної інтенсивності охолодження.
Текст

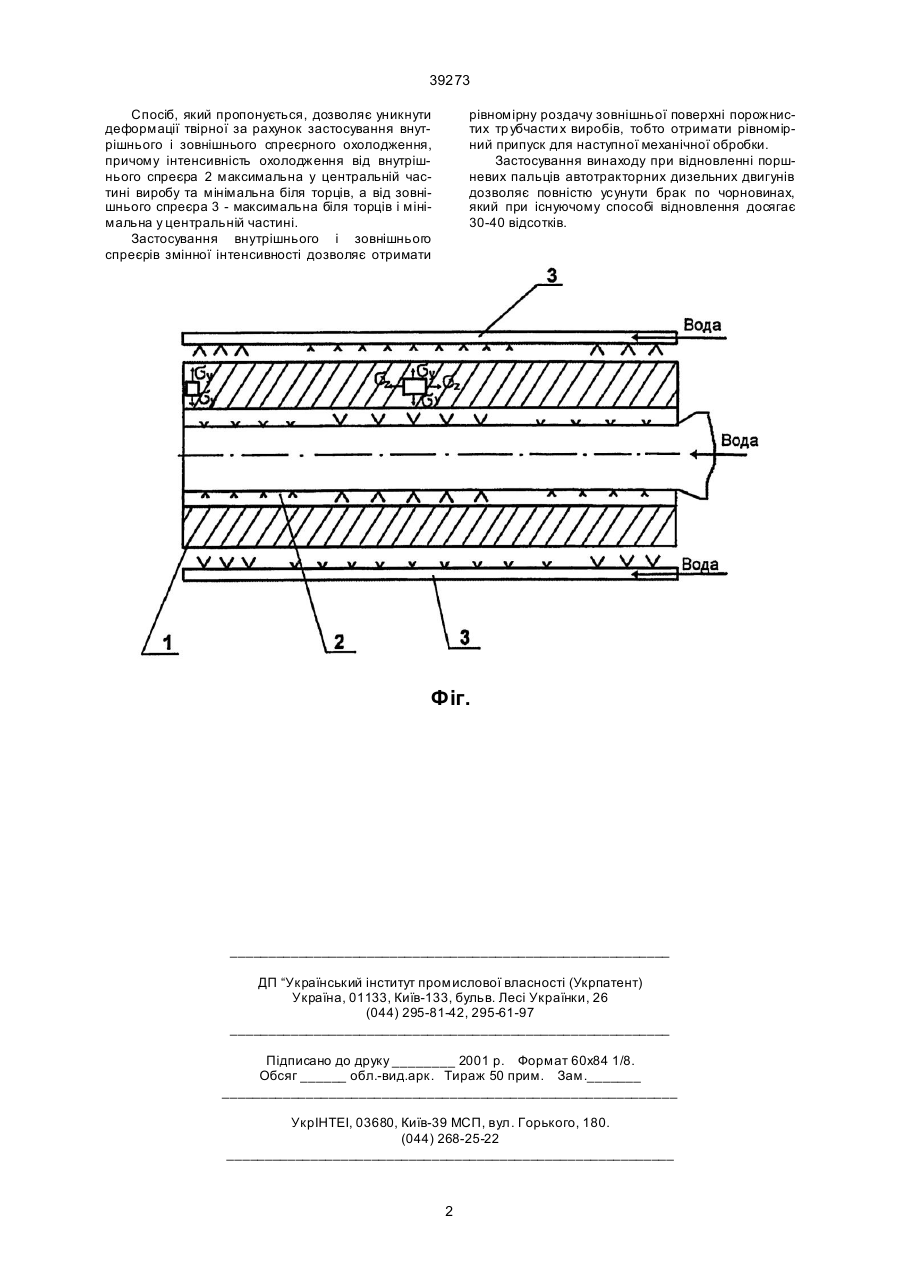

Спосіб відновлення трубчасти х виробів із сталей, що підлягають цементації, який включає у собі індукційне нагрівання деталі вище точки АС 3 і її о холодження рідиною, який відрізняється тим, що охолодження ведеться за допомогою внутрішнього і зовнішнього спреєрів змінної інтенсивності охолодження. (19) (21) 99010214 (22) 14.01.1999 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Черновол Михайло Іванович, Наливайко Володимир Миколайович, Капелюшний Федір Михайлович, Солових Євген Костянтинович, Чайковський Олександр Борисович, Катеринич Станіслав Євгенович, Катеринич Людмила Михайлівна 39273 Спосіб, який пропонується, дозволяє уникнути деформації твірної за рахунок застосування внутрішнього і зовнішнього спреєрного охолодження, причому інтенсивність охолодження від внутрішнього спреєра 2 максимальна у центральній частині виробу та мінімальна біля торців, а від зовнішнього спреєра 3 - максимальна біля торців і мінімальна у центральній частині. Застосування внутрішнього і зовнішнього спреєрів змінної інтенсивності дозволяє отримати рівномірну роздачу зовнішньої поверхні порожнистих тр убчасти х виробів, тобто отримати рівномірний припуск для наступної механічної обробки. Застосування винаходу при відновленні поршневих пальців автотракторних дизельних двигунів дозволяє повністю усунути брак по чорновинах, який при існуючому способі відновлення досягає 30-40 відсотків. Фіг. __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for reduction of tubular production from steel to be carbonized
Автори англійськоюChernovol Mykhailo Ivanovych, Nalyvaiko Volodymyr Mykolaiovych, Kapeliushnyi Fedir Mykhailovych, Solovykh Yevhen Kostiantynovych, Chaikovskyi Oleksandr Borysovych, Katerynych Stanislav Yevhenovych, Katerynych Liudmyla Mykhailivna
Назва патенту російськоюСпособ восстановления трубчатых изделий из сталей, подлежащих цементации
Автори російськоюЧерновол Михаил Иванович, Наливайко Владимир Николаевич, Капэлюшний Федор Михайлович, Соловых Евгений Константинович, Чайковський Александр Борисович, Катеринич Станислав Евгеньевич, Катеринич Людмила Михайловна
МПК / Мітки
МПК: C21D 1/56
Мітки: цементації, спосіб, підлягають, трубчастих, сталей, виробів, відновлення
Код посилання
<a href="https://ua.patents.su/2-39273-sposib-vidnovlennya-trubchastikh-virobiv-iz-stalejj-shho-pidlyagayut-cementaci.html" target="_blank" rel="follow" title="База патентів України">Спосіб відновлення трубчастих виробів із сталей, що підлягають цементації</a>
Спосіб термообробки виробів, переважно із нержавіючих сталей
Номер патенту: 4337
Опубліковано: 27.12.1994
Автори: Малінов Леонід Соломонович, Чейлях Олександр Петрович
Мітки: нержавіючих, сталей, виробів, термообробки, спосіб, переважно
Формула / Реферат:
1. Способ термической обработки изделий, преимущественно из нержавеющих сталей, включающий улучшение, скоростной нагрев, охлаждение, отличающийся тем, что скоростной нагрев ведут до Аc3+(370-450)°С, а затем проводят низкотемпературный отпуск.2. Способ по п.1, отличающийся тем, что осуществляют объемный скоростной нагрев детали.
Установка для безперервної термічної обробки протяжних виробів із сталей і сплавів
Номер патенту: 21313
Опубліковано: 02.12.1997
Автори: Дворецький Олександр Анатолійович, Шустов Борис Миколайович, Калєгов Валерій Васильович, Корольов Володимир Миколайович, Ганзуленко Сергій Михайлович, Євдокимов Геннадій Григорович
МПК: C21D 9/54
Мітки: сталей, термічної, сплавів, установка, безперервної, виробів, обробки, протяжних
Формула / Реферат:
1. Установка для безперервної термічної обробки протяжних виробів із сталей і сплавів; що містить послідовно розташовані розмотувальний пристрій, піч нагріву, камеру охолодження, що виконана у вигляді чсргуючихся секцій рідинного та повітряного охолодження, пристрій ізотермічної витримки з датчиками температури, ванну охолодження-промивки, намотувальний пристрій, яка відрізняється тим, що установка додатково забезпечена датчиками...
Спосіб підготовки виробів з корозійностійких сталей
Номер патенту: 9200
Опубліковано: 30.09.1996
Автори: Оліфіренко Сергій Миколайович, Васько Олександр Тихонович
МПК: C25D 5/34
Мітки: спосіб, сталей, виробів, корозійностійких, підготовки
Формула / Реферат:
Способ подготовки, изделий из коррозионно-стойких сталей перед электролитическим осаждением покрытий, преимущественно вольфрамовых, включающий обезжиривание и промывку, отличающийся тем, что, с целью повышения адгезии покрытий, изделия дополнительно подвергают катодной обработке в водном растворе, содержащем 110-180 г/л фторида аммония, при плотности тока 120-450 А/дм2 и без промывки под током погружают в электролит вольфрамирования.
Спосіб зміцнення або відновлення поверхні виробів з металу
Номер патенту: 36526
Опубліковано: 16.04.2001
Автори: Зозуля Сергій Леонідович, Александров Сергій Миколайович, Гамідов Ельмін Аббас-огли, Нікітін Ігор Володимирович, Зозуля Володимир Леонідович, Бузов Володимир Валентинович
МПК: B24C 1/10, B24B 1/04, C23C 8/00
Мітки: поверхні, відновлення, виробів, металу, спосіб, зміцнення
Формула / Реферат:
1. Спосіб зміцнення або відновлення поверхні виробів з металу, який включає дифузійне насичення під впливом звукового поля, який відрізняється тим, що у якості насичуючого середовища використовують суспензію, яка виготовлена із охолоджуючої рідини з домішкою порошку природного мінералу або суміші природних мінералів, обраних з ряду шаруватих силікатів, які включають різноманітні структурні модифікації Мg3 [Si205] (OH)4, на яку...
Спосіб виготовлення виробів з високовуглецевих сталей
Номер патенту: 13083
Опубліковано: 28.02.1997
Автор: Вакуленко Ігор Олексійович
МПК: C21D 8/00
Мітки: високовуглецевих, сталей, спосіб, виготовлення, виробів
Формула / Реферат:
(57) 1. Способ изготовления изделий из высокоуглеродистых сталей, включающий закалку на твердый раствор, предварительную деформацию при температуре на 150-200°С ниже температуры закалки и окончательную деформацию, отличающийся тем, что окончательную деформацию ведут при Ас1-/1О-25°/С.2. Способ по п.1, отличающийся тем, что предварительную деформацию проводят при скорости 10-3...10-4с-1.
